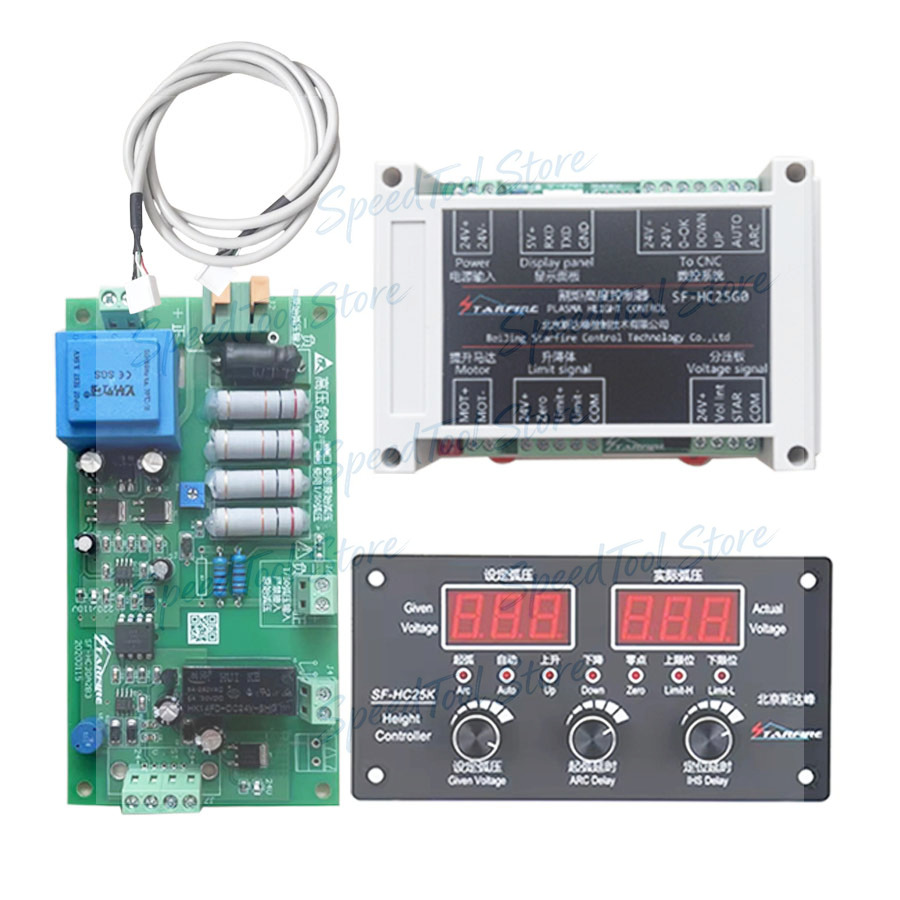

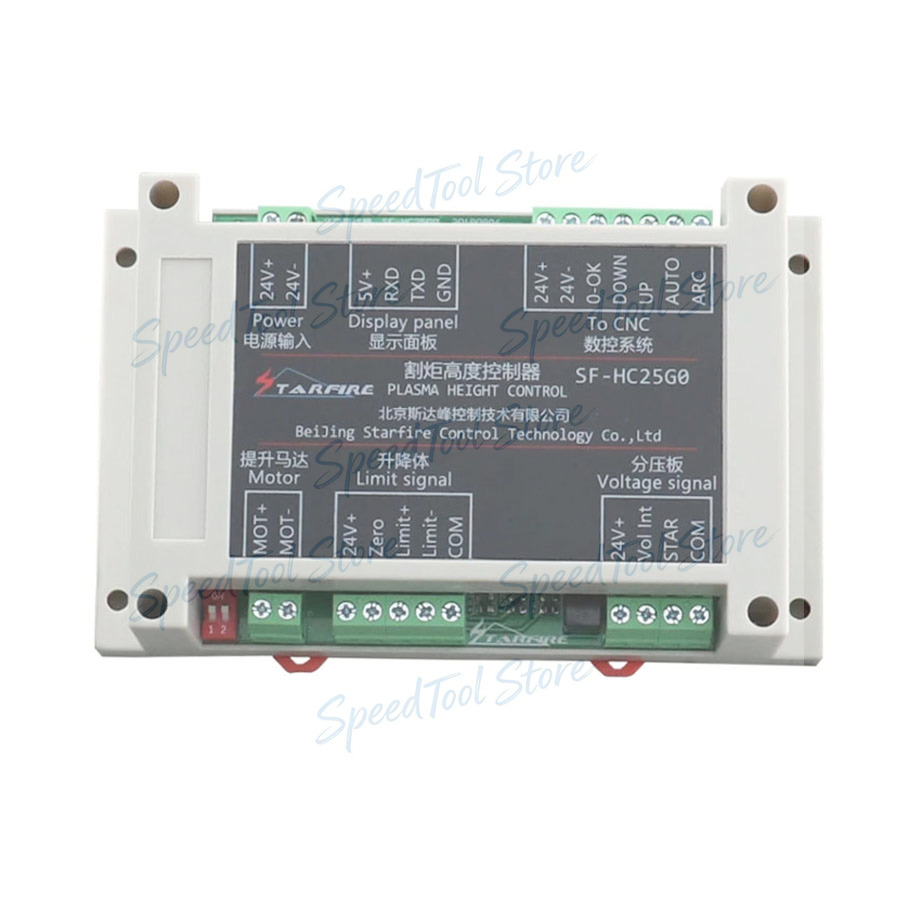

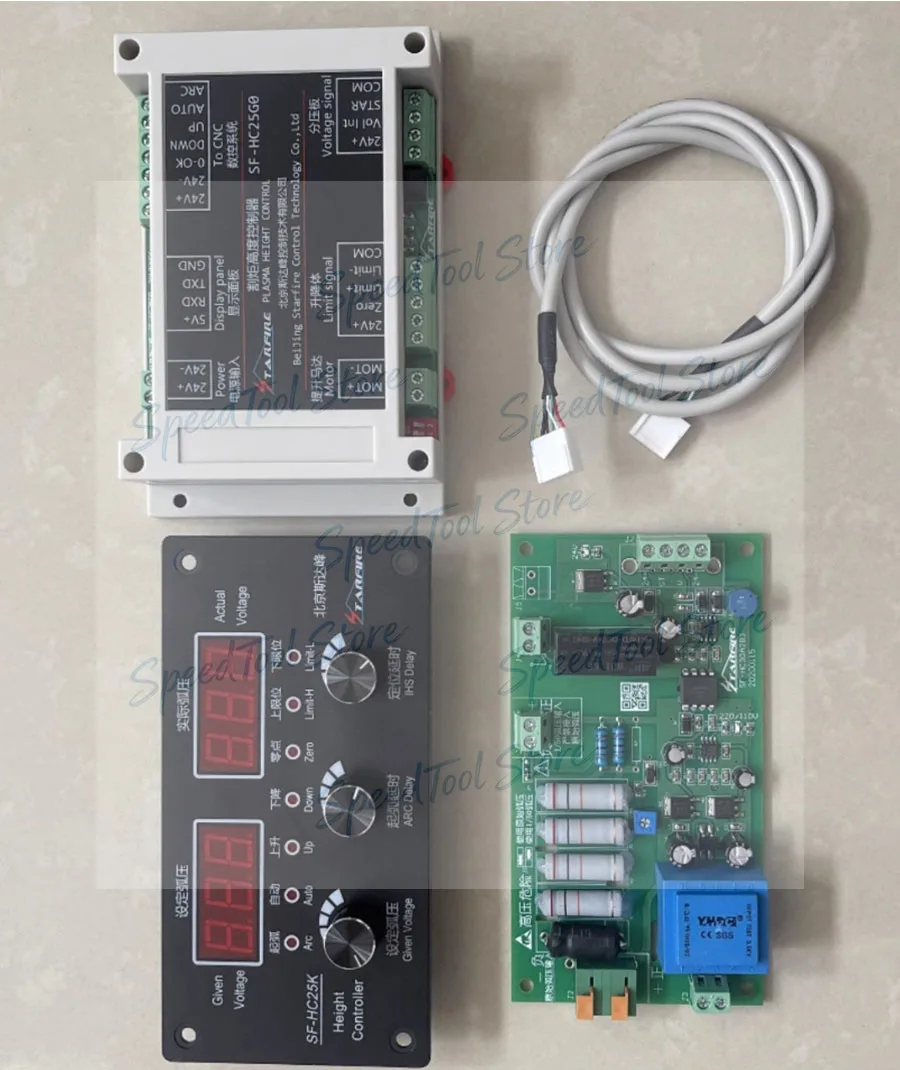

THC プラズマ切断機キット YKB-100 DC24V 切断トーチ高さコントローラー SF-HC25K CNC プラズマ Z 軸リフター

特徴

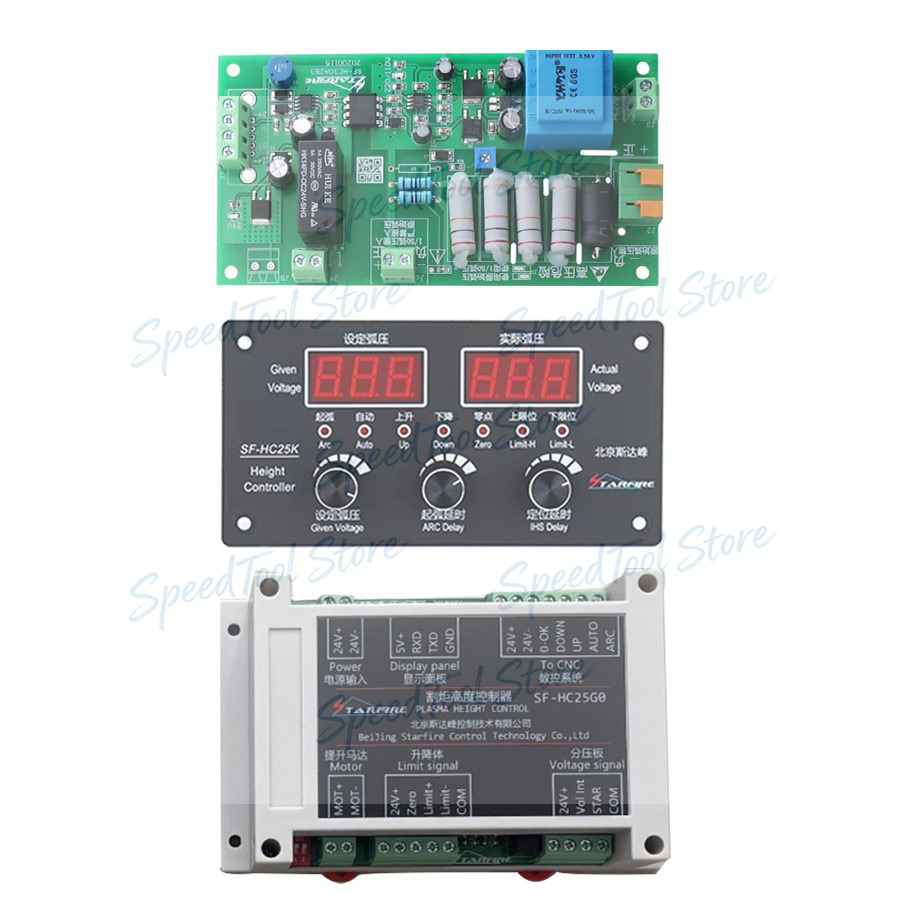

SF-HC25K プラズマ切断トーチ高さコントローラーは、長年の実践と数世代にわたる関連製品を通じて開発されました。
この製品は32ビットARMをコアとして使用し、2組の3桁デジタル管ディスプレイを使用し、デジタル制御モードを採用しています。
内部に直線調整装置が無いため、安定性が大幅に向上します。
速度パラメータは、提供される電源と昇降機構に応じて変更できます。

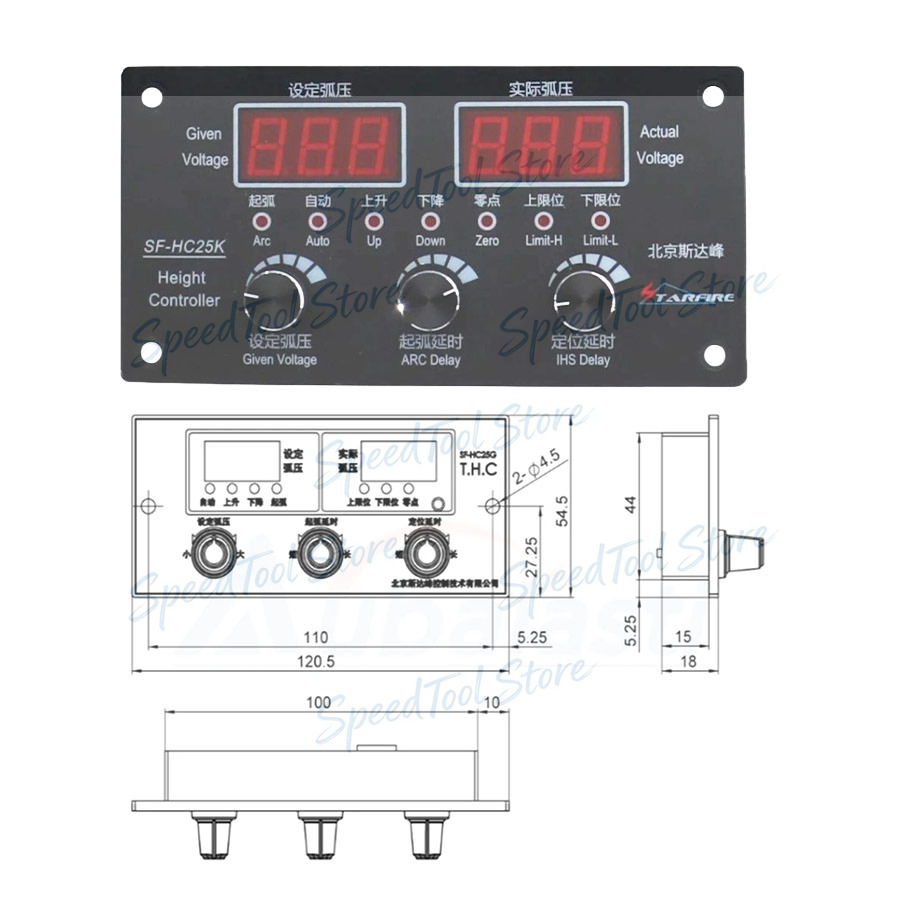

回路は表面実装技術を採用しており、内部に調整部品はなく、フルデジタル制御技術により製品の高い信頼性を確保しています。操作は簡単で、2組のデジタル管がそれぞれ設定アーク電圧と実際のアーク電圧を表示します。
簡潔かつ直感的。パラメーター設定操作には合計 3 つのロータリーエンコーダーがあります。インターフェイスはシンプルで制御が簡単で、すべてのプラズマ切断 CNC システムに適しています。
近接スイッチ初期位置決め方式を採用。
Pwm出力、255レベル調整可能な速度、モーター速度の正確な制御、
マルチレベル電流設定、短絡保護。
切削工具の衝突防止機能。切削ノズルが鋼板に触れると、コントローラーはすぐに反応します。
切断ツールを一定の距離だけ素早く持ち上げて、切断ノズルを効果的に保護します。

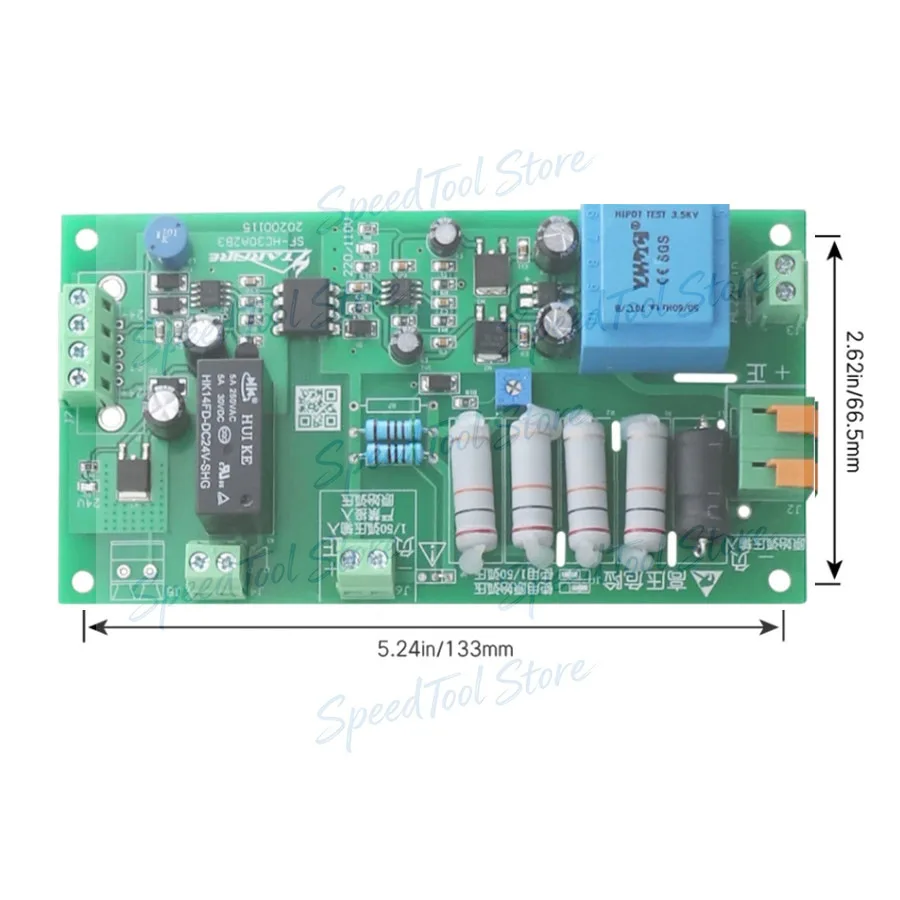

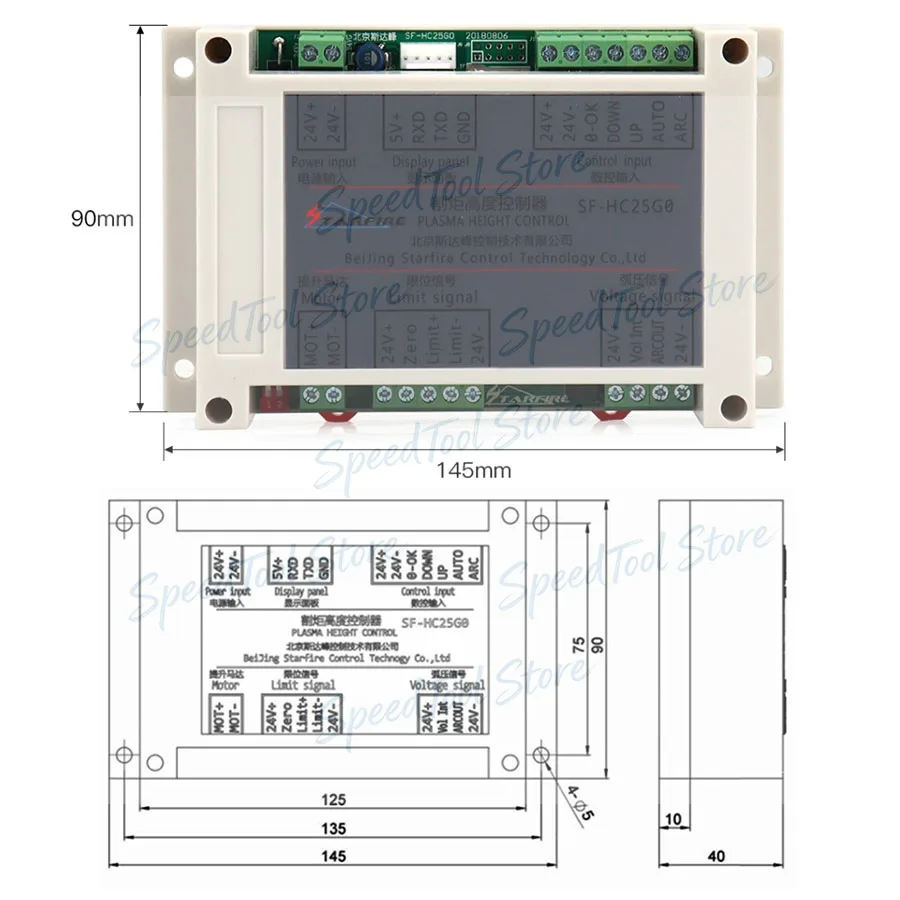

すべての入力と出力は光電子絶縁を採用し、プラズマ電圧フィードバックは
リニア光電子絶縁、独立した絶縁電源は、自己と非常に互換性があります。
分圧器を備えたさまざまなブランドのプラズマ電源を輸入しました。
アークスタート成功判定機能とアークスタート成功フィードバック機能を統合。
仕様
電源要件：DC24V±10% 3A
適用モーター：DC24Vブラシ付きモーター
駆動モード: PWM
出力電流:

型式：JYKB-100-DC24V 火炎・プラズマ切断に最適）1600mm/min
型式：JYKB-100-DC24V-T3 プラズマ切断対応）2400mm/min
関連パラメータ:

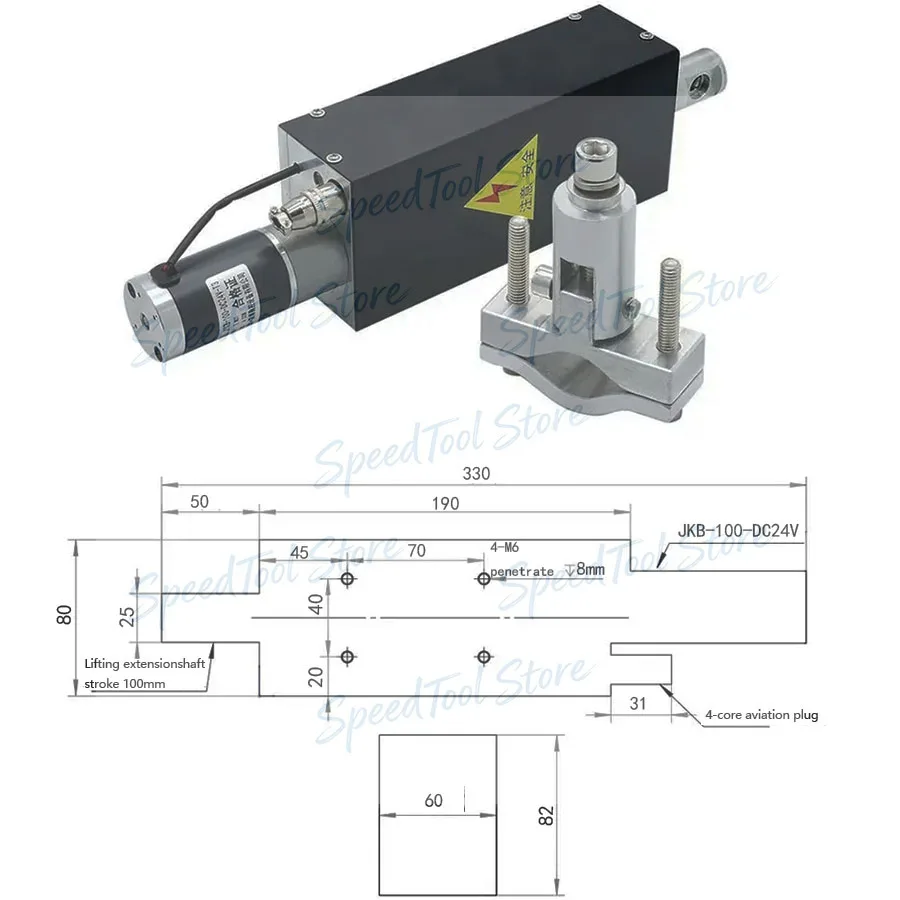

304 ステンレス鋼 T ネジ
治具付属（トーチ範囲12mm～38mm）

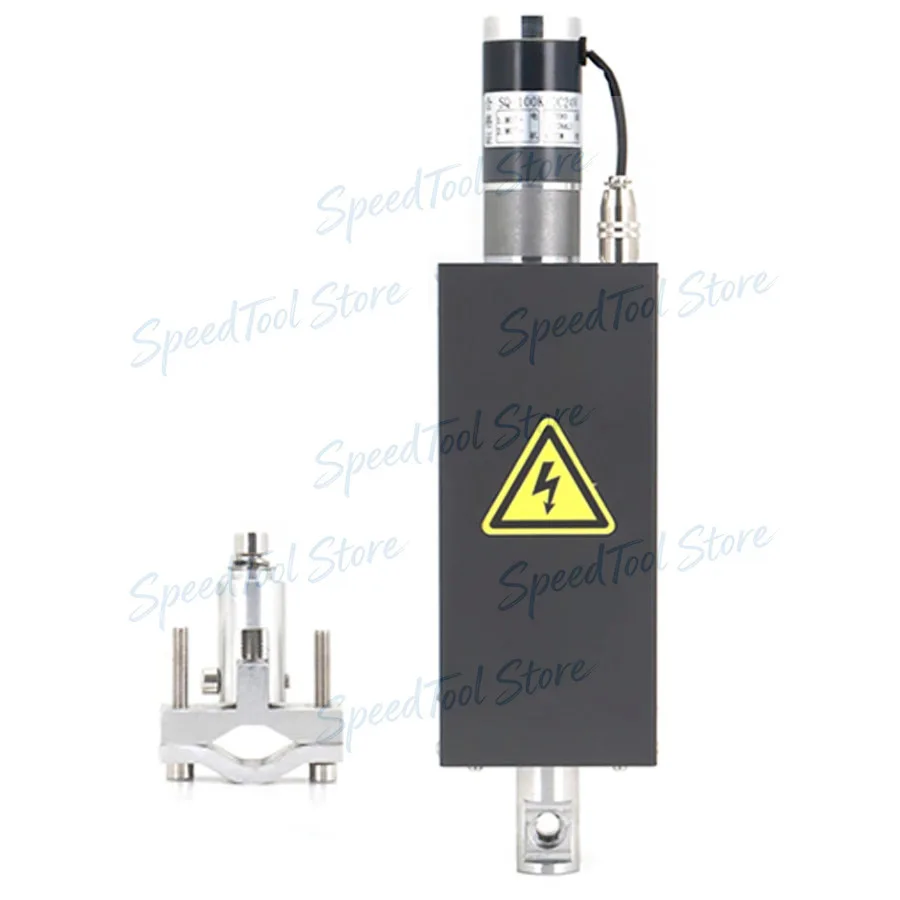

内部プラズマ始動アーク位置決め機能付きリフティングボディ
本体アルミ板、上下アルミ板厚8mm、マシニングセンター成形後
4ピン航空プラグ
色: シェルブラックスプレープラスチック
作動ストローク: 100mm
動作電圧: DC24V
積載重量：3kg
サイズ：長さ320×幅80×高さ60
取付穴サイズ長：左右2穴の中心間40mm、上下2穴の中心間70mm
アビオニクス プラグの定義:
1ピン--MOT; (モータープラス)
2ピン--MOT; (エンジンマイナス)
3 ピン - ゼロ。 （位置決めノーマルオープンゼロ信号出力）
4ピン--コム; (位置決めノーマルオープンCOM信号出力)
注: リフティング本体には制限が組み込まれているため (10A 逆ダイオードを使用)、再度配線する必要はありません。
