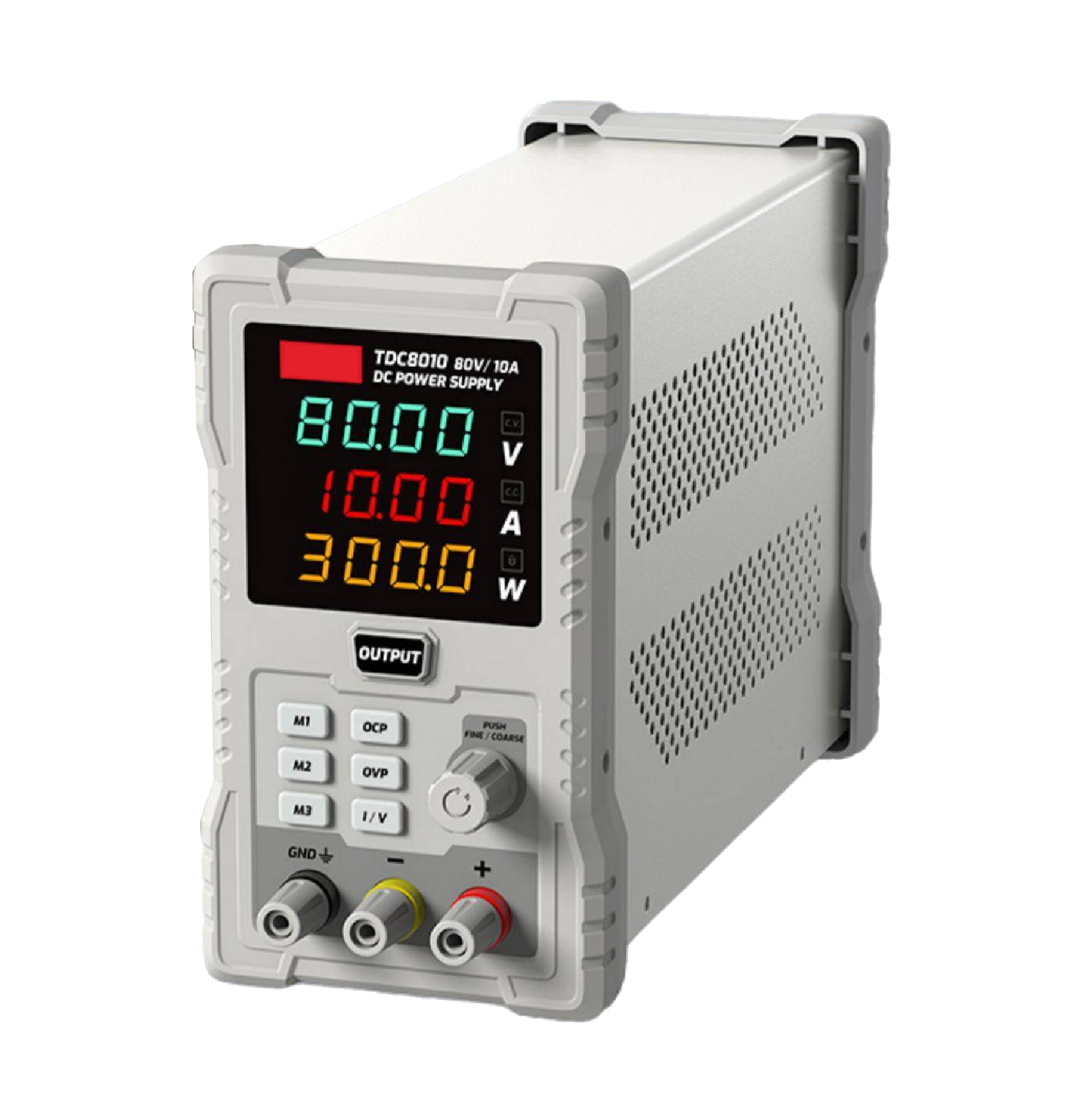

プログラマブルベンチ DC 電源 0-100V 3A デジタル 4 桁 LED ディスプレイ RS232 PC 制御 3 メモリセット OVP OCP 保護
1. 注意
デフォルトパラメータ
電源：AC220V
TDAシリーズ：4桁デジタル表示を標準装備
電圧分解能: 10mV
電流分解能: 1mA
TDB シリーズ: 最大 3 セットのデータを保存できるストレージを備え、RS232 コンピュータ通信をサポートし、プログラム可能な制御を可能にします。

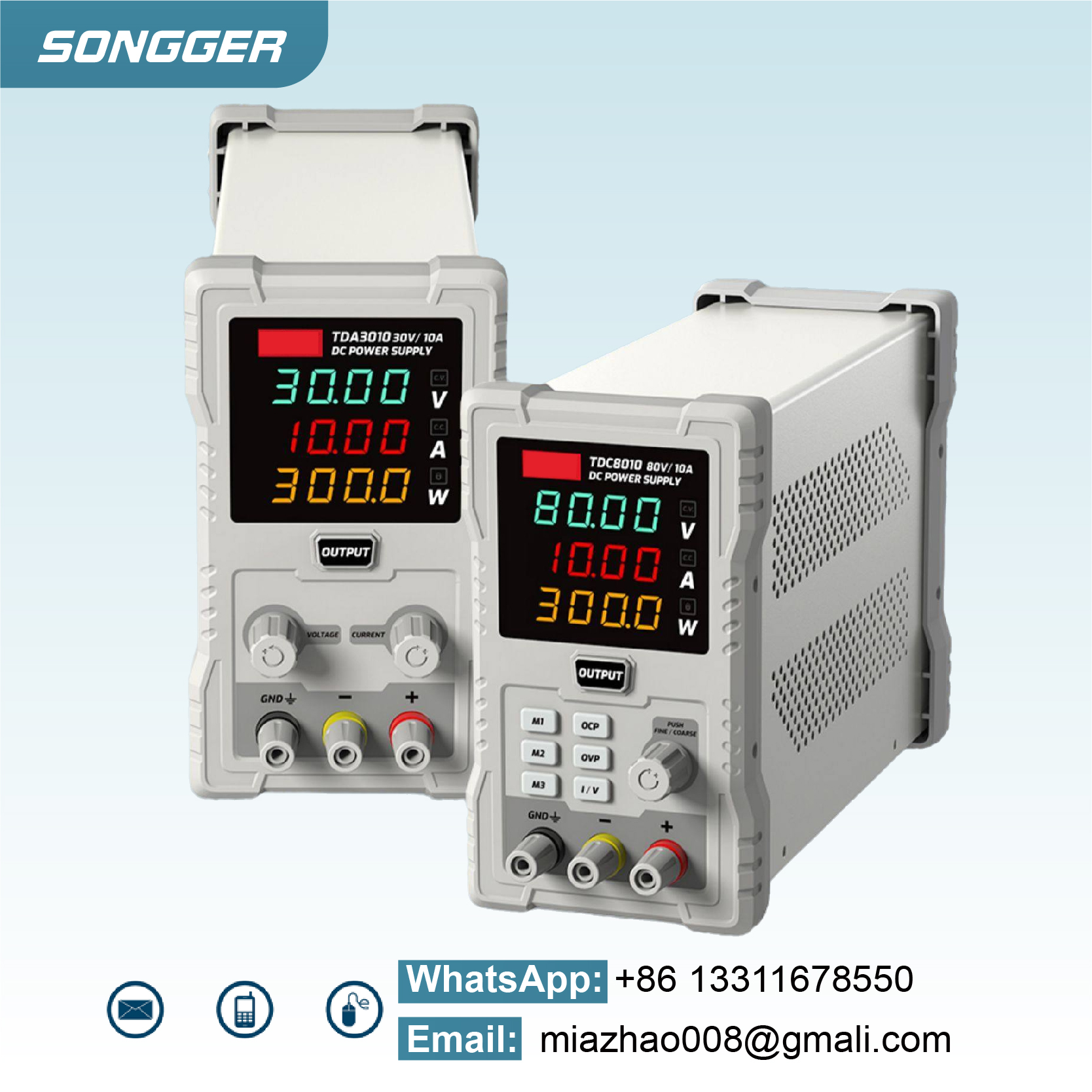

型式仕様表
モデル | 出力電圧 | 出力電流 |
TDA155 / TDB155 | 0～15V | 0～5A |
TDA305/TDB305 | 0～30V | 0～5A |
TDA3010 / TDB3010 | 0～30V | 0～10A |
TDA605 / TDB605 | 0～60V | 0～5A |
TDA1003 / TDB1003 | 0～100V | 0～3A |
2. パラメータ
パラメータ | 仕様 |
出力電圧範囲 | 0～15V / 0～30V / 0～60V / 0～100V |
出力電流範囲 | 0～3A / 0～5A / 0～10A |
電圧設定分解能 | 10mV |
電圧精度 | ≦0.1% 5桁 |
電圧リードバック分解能 | 10mV |
電圧読み取り精度 | ≦0.1% 5桁 |
電圧温度係数 | ≤0.02% 3mV |
電圧リップル | ≤10mVrms / ≤15mVrms / ≤18mVrms |
現在の設定解像度 | 1mA |
電流精度 | ≦0.2% 10桁 |
現在のリードバック解像度 | 1mA |
電流リードバック精度 | ≦0.2% 10桁 |
現在の温度係数 | ≤0.02% 3mA |
電流リップル | ≤10mArms / ≤15mArms / ≤18mArms |
ロードレギュレーション | <10A: ≤0.1%Umax+5mA, ≥10A: ≤0.2%Umax+5mA |
ラインレギュレーション | <10A: ≤0.1%Umax+5mA, ≥10A: ≤0.2%Umax+5mA |
過電圧保護 (OVP) | 16V / 33V / 65V / 103V |
過電流保護 (OCP) | 5.5A / 10.5A / 3.5A |

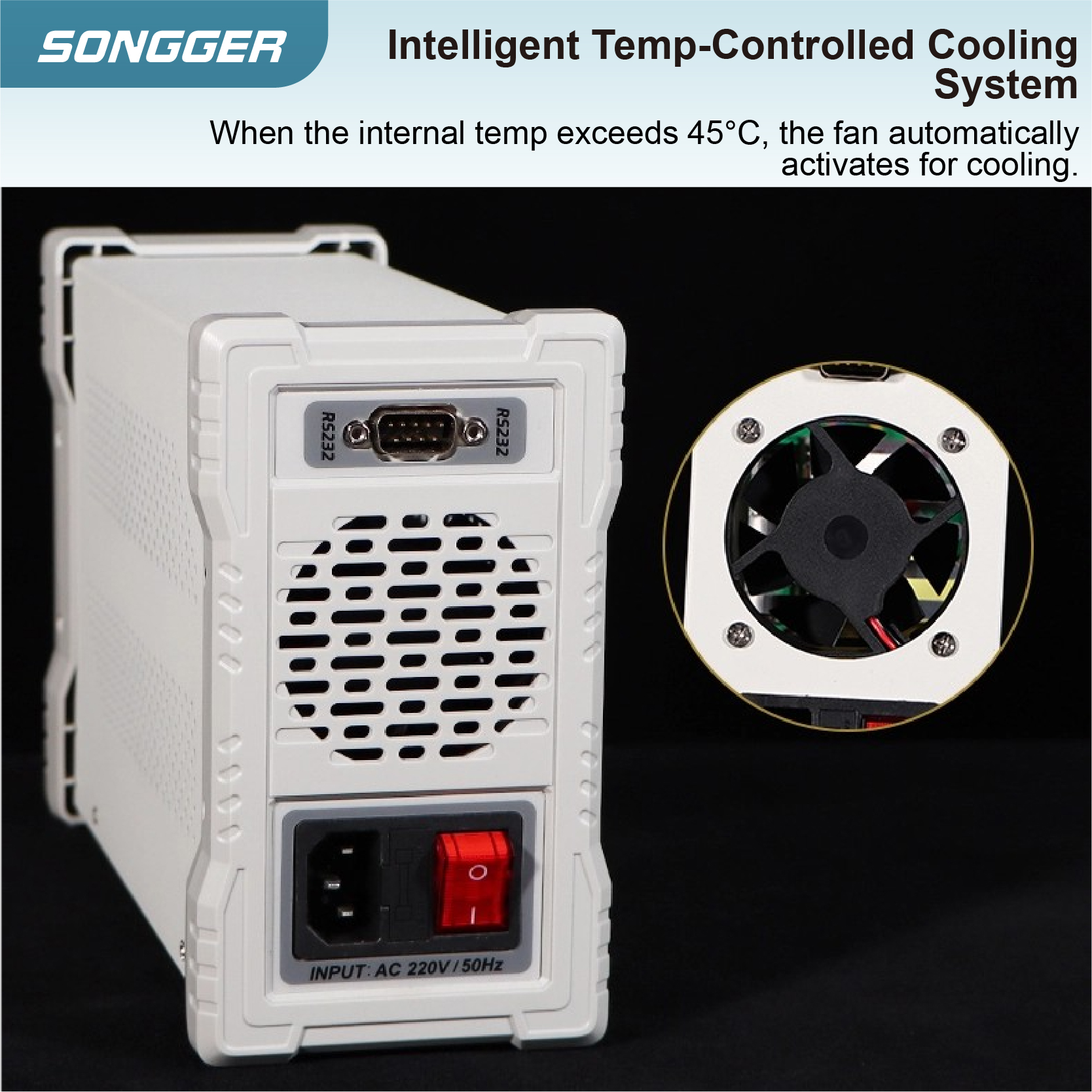

冷却方法 | インテリジェントなファン冷却 |
データストレージ（TDBシリーズ） | 3グループ |
通信（TDBシリーズ） | RS232インターフェース |
動作環境 | 0～40℃、 |
保管環境 | -20～60℃、 |
電源入力 | AC220V±10%、50Hz |
製品寸法 | 259×93×164mm |
重さ | 2.2kg |
3. 特徴
幅広い電圧
0 ～ 15V ～ 0 ～ 100V の範囲の複数のモデルが用意されており、最大 10A の出力電流で多様なアプリケーションのニーズに対応します。

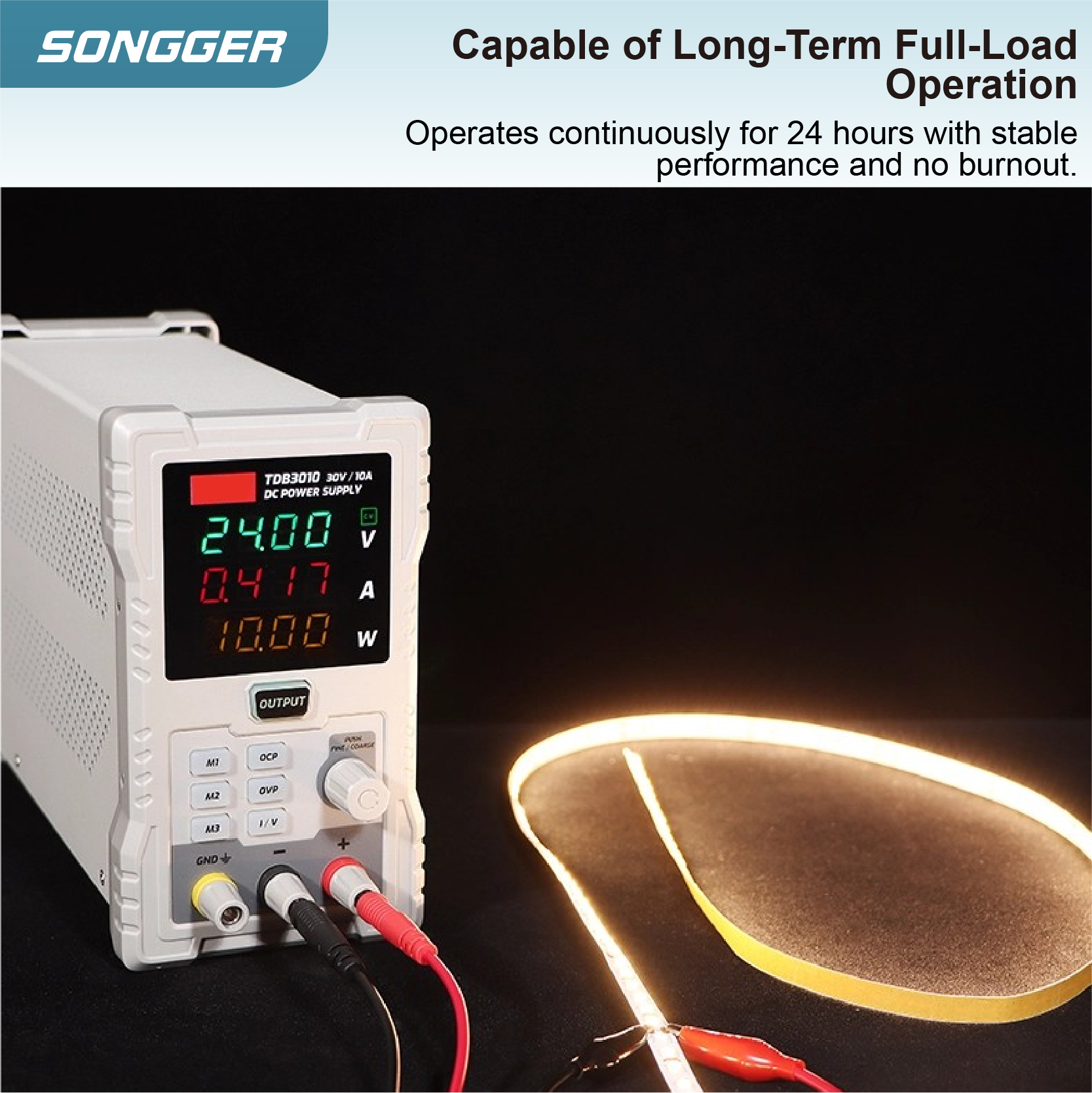

最大 3600W の高出力
要求の厳しい産業環境や高負荷のアプリケーションに強力なパフォーマンスを提供します。
4桁デュアルディスプレイ
電圧と電流の両方を正確にリアルタイムで監視し、動作精度を高めます。
インテリジェント保護システム
過電圧、過電流、過熱、短絡保護などの安全装置が組み込まれており、安全な動作を保証します。
RS232通信（TDBシリーズ）
PC プログラミングとリモート制御をサポートしており、自動化システムへの統合に最適です。
データメモリ機能（TDBシリーズ）
最大 3 つのパラメータ セットを保存できるため、繰り返しのタスク中に迅速かつ効率的に呼び出すことができます。

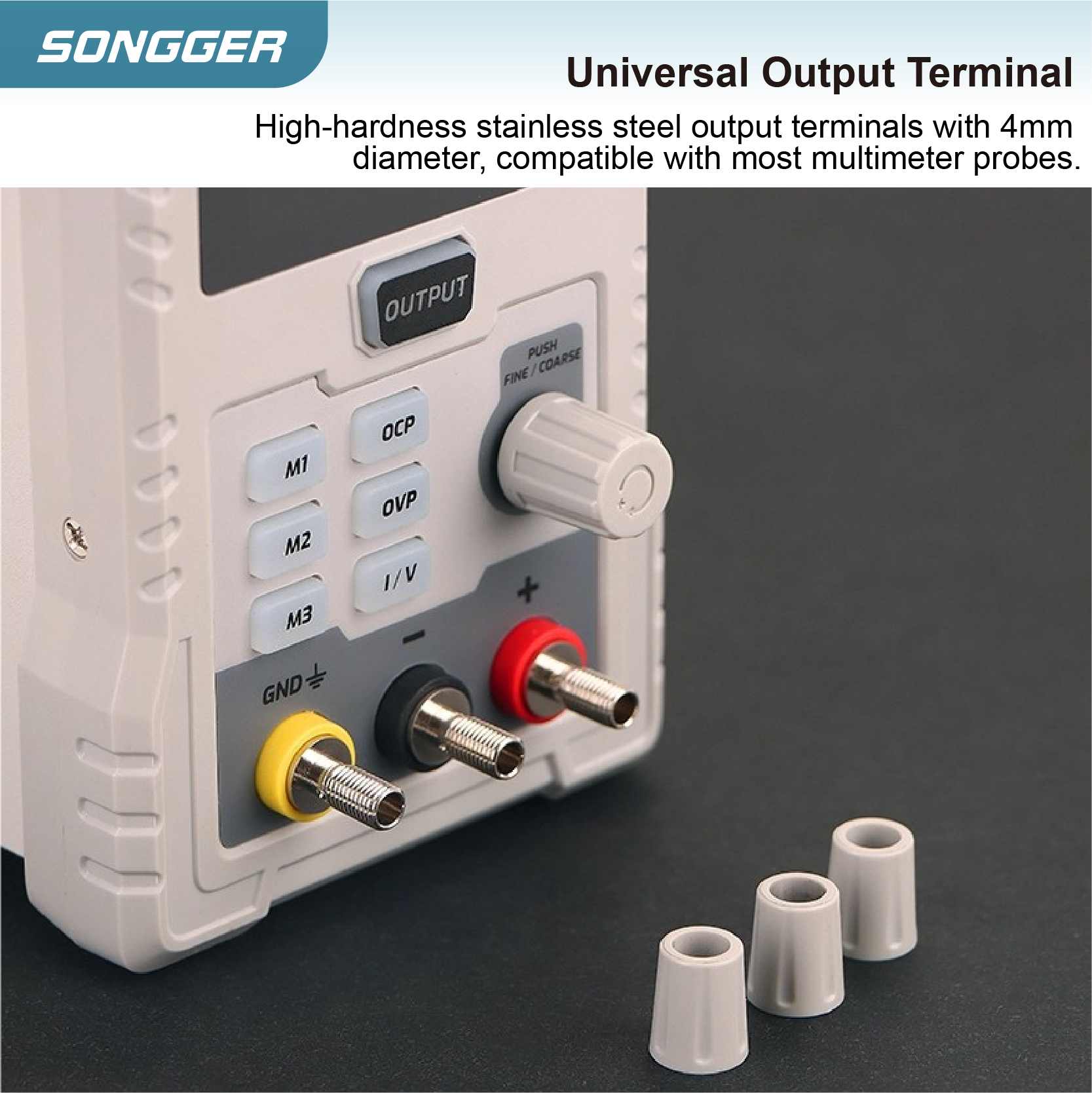

デュアル調整ノブ
出力値を高速かつ正確に制御するための粗調整と微調整の両方を備えています。
4. アプリケーション
Rを含む幅広い用途に最適
5. よくある質問
Q1: この電源は PC 経由でプログラム可能ですか?
A1: はい、TDB シリーズは、コンピューターベースのプログラミングとリモート制御のための RS232 通信をサポートしています。
Q2: 電源は以前の設定を記憶できますか?
A2: はい、TDB シリーズには、最大 3 グループのパラメータ用のメモリ ストレージが含まれています。
Q3: 出力ケーブルは付属していますか?
A3: いいえ、TDE シリーズや TDF シリーズなどの高出力モデルには、出力ケーブルはデフォルトで付属しません。
