MT200LW01 LM200WD1 M200O1 LTM200KT03 ディスプレイドライブコントローラボードキット USB AV VGA HDMI 2-CCFL 1600*900 1600x900 30 ピン LVDS

購入する前に、次の指示をよくお読みください。

1. 画面の電源がオンになり、正常に表示されることを確認してください。画面が破損した場合、コントローラーボードでは破損した画面を修復したり駆動したりすることができないため、注文しないでください。テストのために画面を元のモニターに接続できます。または、テストにはスクリーン テスターを使用します。

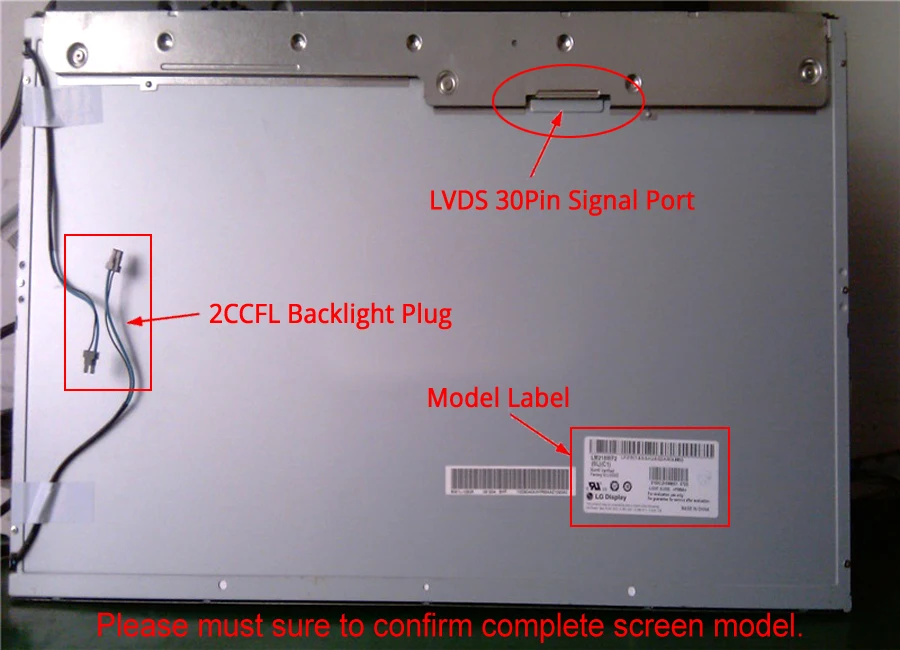

2、コントローラーボードが適切に機能できるように、画面パラメーターに基づいてドライバーファームウェアを無料でインストールします。したがって、画面とまったく同じモデル (モデルの末尾を含む) をリストから選択してください。お使いの画面モデルが当社の販売リストにない場合。確認に役立つよう、まずモデルのラベル、信号ポート、画面背面のバックライト コネクタの写真をお送りください (不必要な紛争を避けるため、やみくもに注文しないでください)。以下の参考写真に示すように:

コントローラーボードの説明:

このコントローラー ボードは、LVDS 30 ピン ディスプレイ画面にのみ適しています。

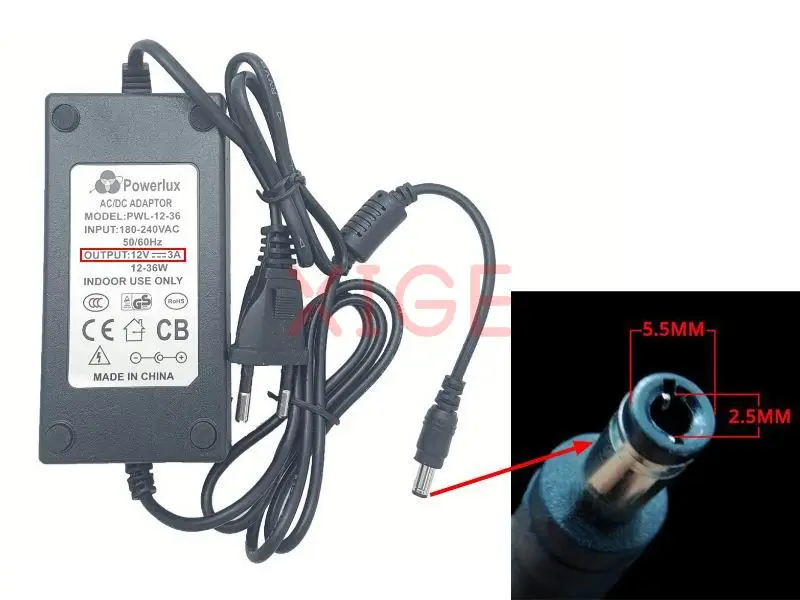

コントローラーボード入力電源: DC 12V 3A (DC ポート: 2.5MM および 5.5MM 内側外側)

注意: 12 ボルトを超える電圧の電源アダプタは使用しないでください。制御基板が損傷します。

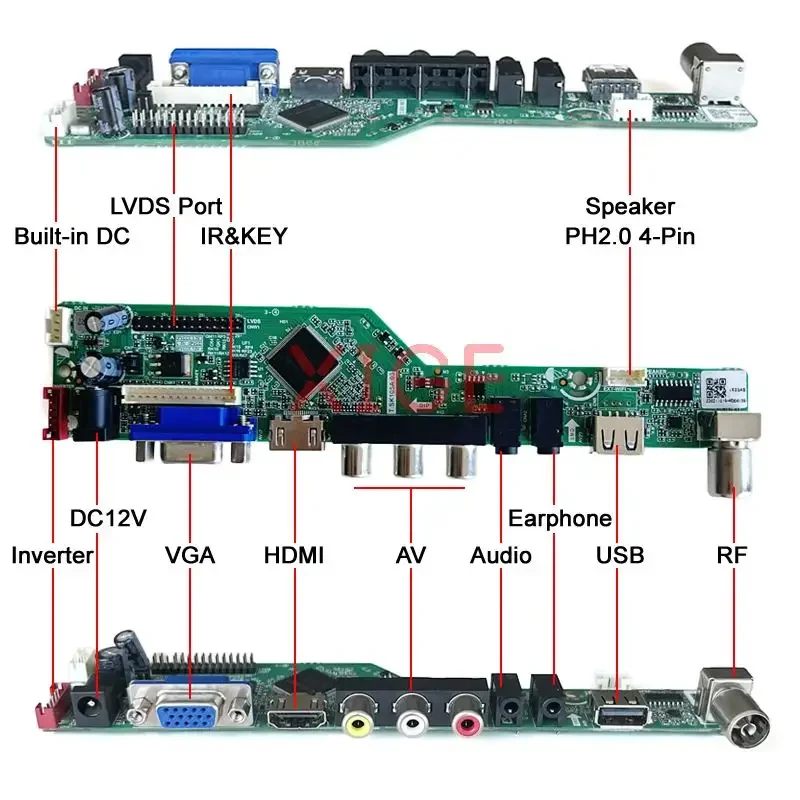

入力: HDMI 互換、VGA、オーディオ、USB

オーディオ出力: イヤホン、PH2.0 4 ピン スピーカー ポート (スピーカーを別途購入する必要があります)

USBポートはソフトウェアアップグレード、マルチメディア再生をサポートします

PAL および NTSC と互換性のある AV (TV アナログ信号のみがサポートされています)

OSD言語：中国語、英語

基板サイズ: 188mm*43mm

正しい信号源入力が検出されなかった場合。コントローラーボードは自動的にスタンバイモードに入ります。キーパッドが応答できません。正しい信号源を接続してください。

梱包リスト:

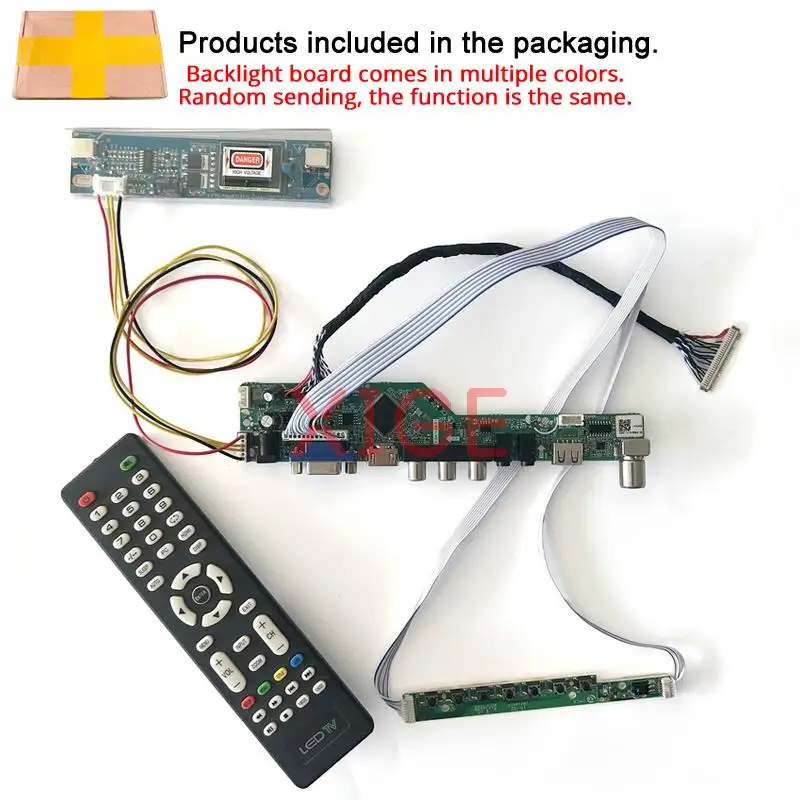

1 個の x コントローラマザーボード

1 個の x LVDS 30 ピン信号ケーブル

1 個 x IR およびキーボード (ケーブル付き)

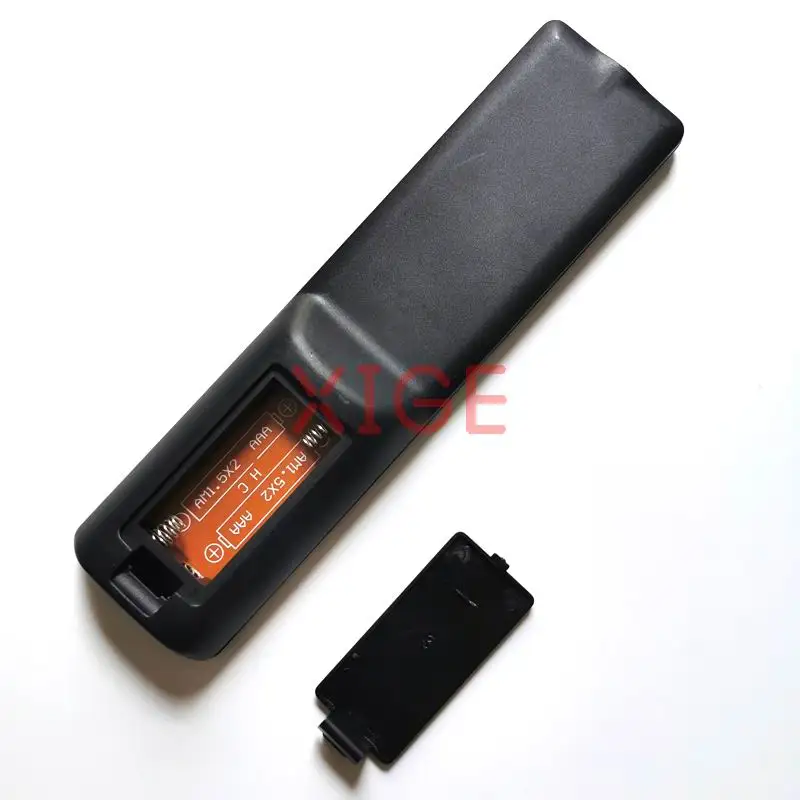

1 個の x リモコン (電池は付属しません)

1 個 x バックライトインバーター (画面構成による)

設置接続:

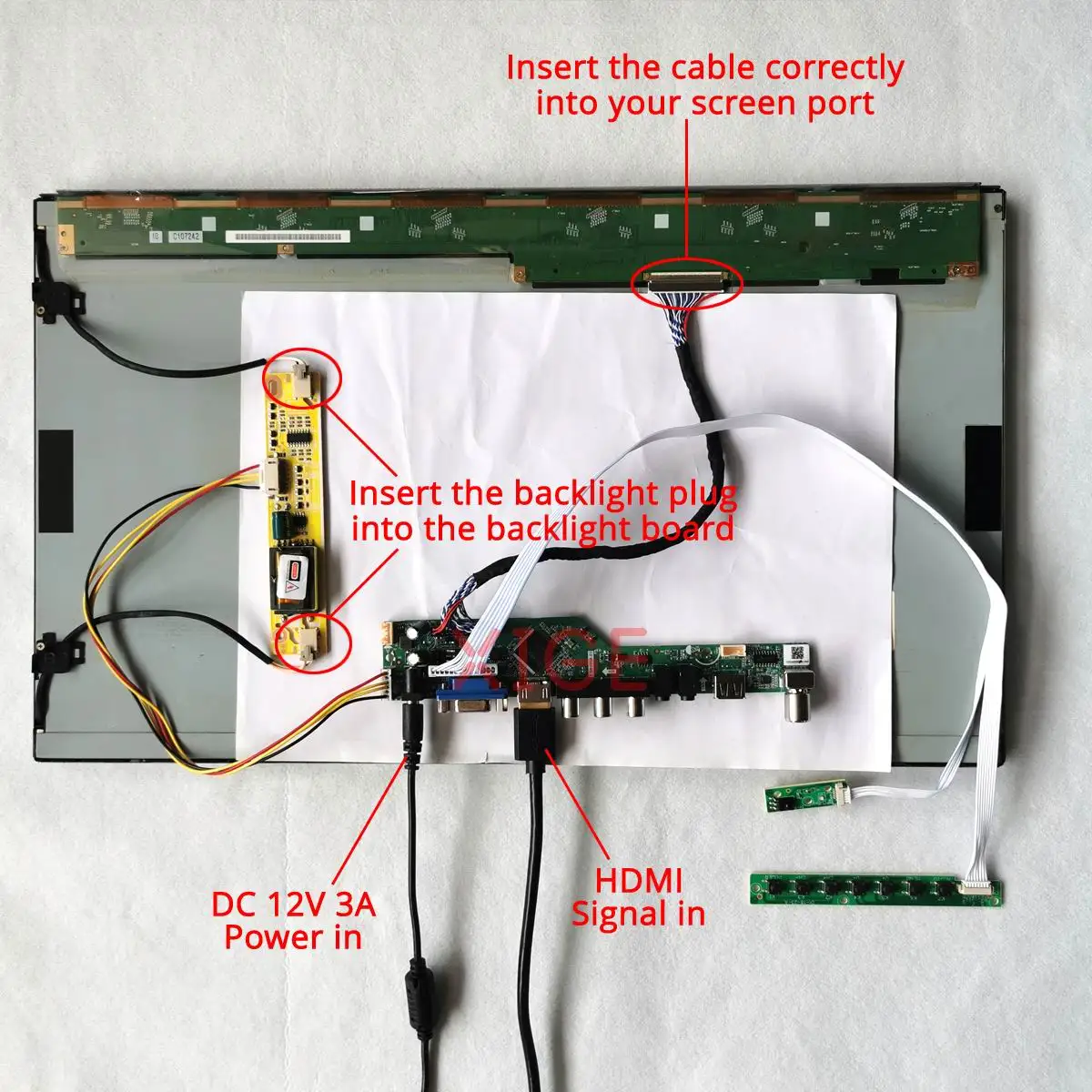

お送りしたスクリーンケーブルを使用してスクリーンに正しく接続し、バックライトケーブルを接続してください。最後に、電源アダプターと HDMI または VGA 信号ケーブルを接続します。 (短絡を避けるため、電源を入れるときは絶縁対策に注意してください)。

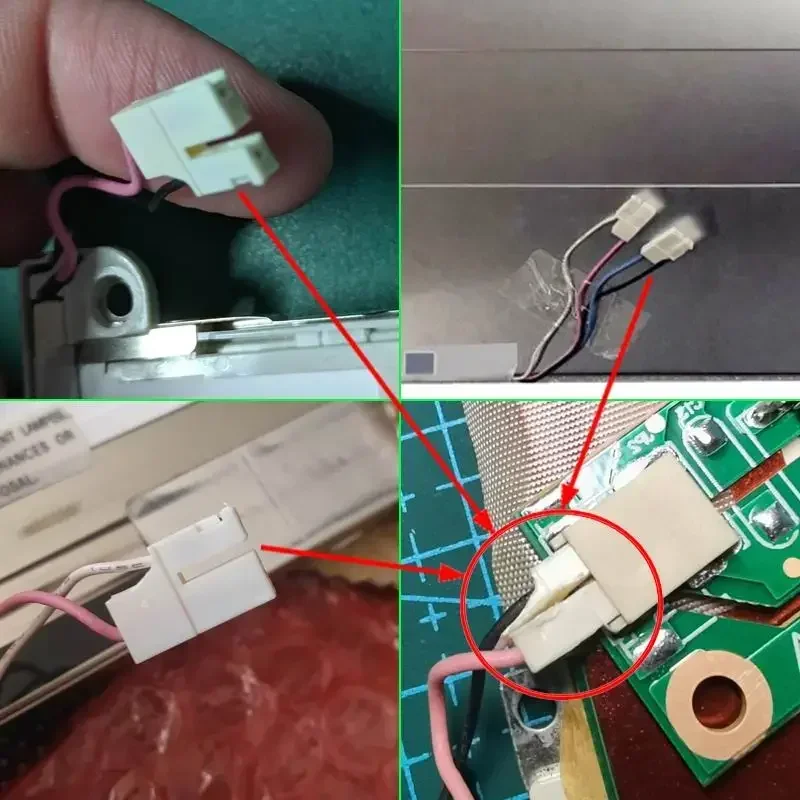

注: 一部の特殊なスクリーン バックライト コネクタは、バックライト インバータに接続するために切断する必要があります。この参考写真に示されているように。

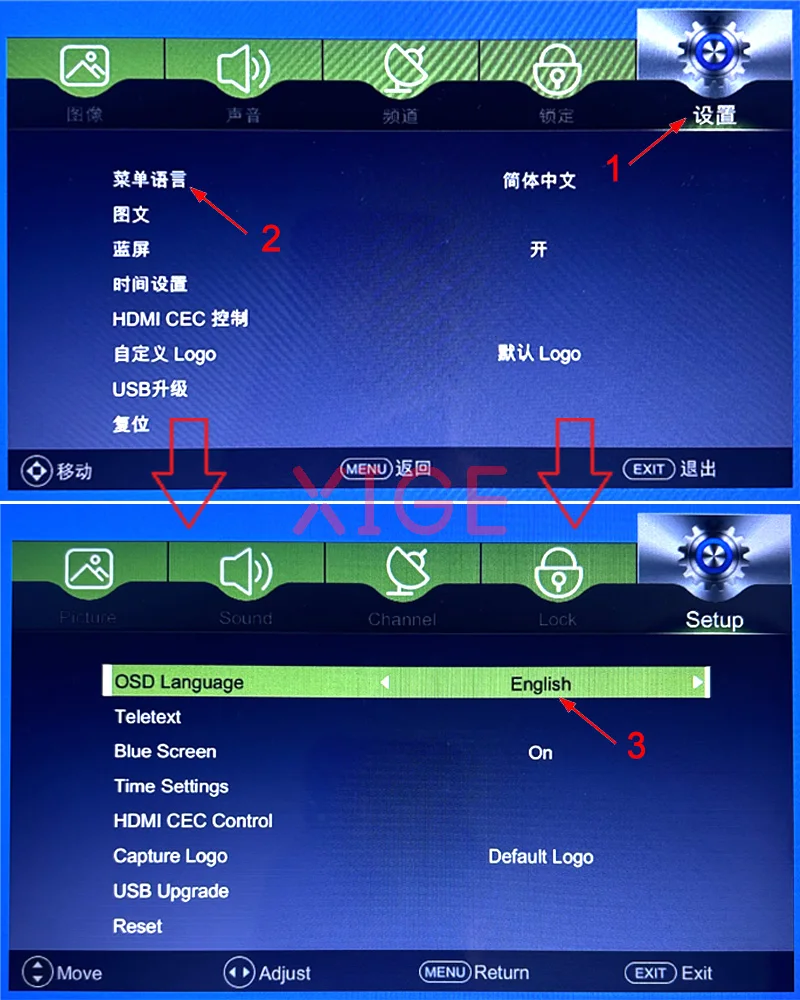

OSDメニューの言語設定については、下の写真を参照してください。 (OSDメニューが異なる場合はご連絡ください)

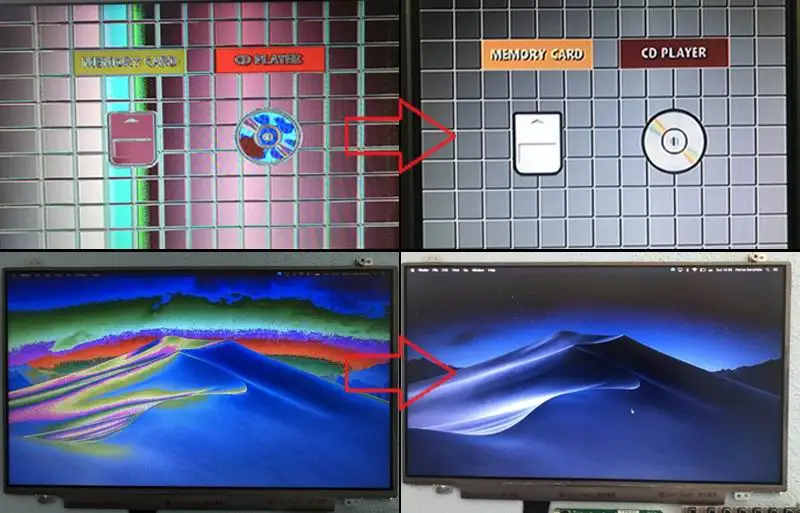

画面表示に異常が発生した場合は、まず弊社までご連絡ください。下の写真に示すように、これらはすべて調整可能です。前もって感謝します。
