コントローラーボード B156HAN01 B156HAN02 B156HAN04 B156HAN06 1920*1080 1920x1080 互換性のある HDMI ノートパソコンモニター 30 ピン EDP キットに適合
購入する前に、次の指示をよくお読みください。
1. 画面の電源がオンになり、正常に表示されることを確認してください。画面が破損した場合、コントローラーボードでは破損した画面を修復したり駆動したりすることができないため、注文しないでください。デモビデオを参照して、画面を元のラップトップに接続してテストできます。または、スクリーン テスターを使用してテストします。

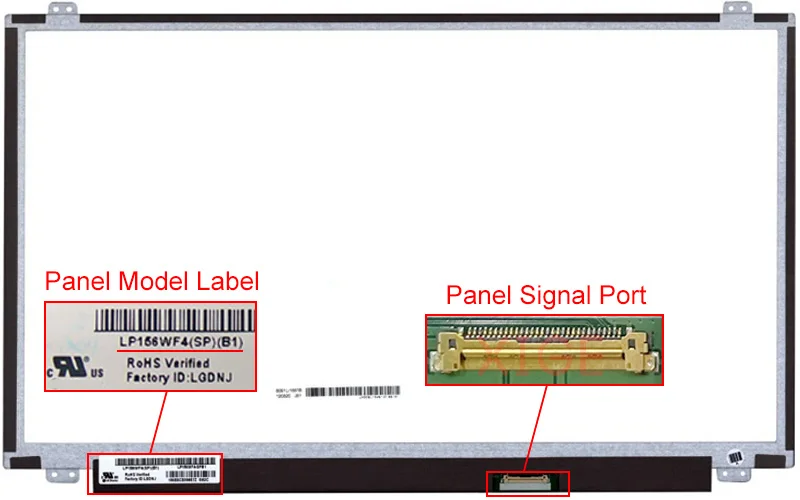

2、正しく使用するために、画面モデルに応じてドライバーファームウェアを無料でインストールします。したがって、画面とまったく同じモデル (モデルの末尾を含む) をリストから選択してください。お使いの画面モデルが当社の販売リストにない場合。確認に役立つよう、まずモデルのラベルと画面背面の信号ポートの写真をお送りください（不必要な紛争を避けるため、やみくもに注文しないでください）。以下の参考写真に示すように:

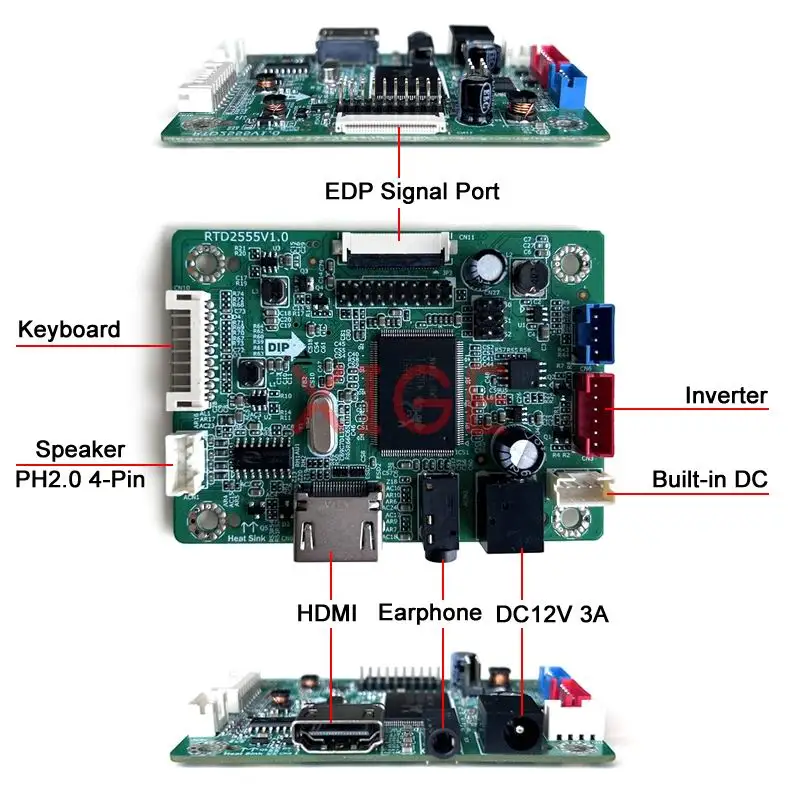

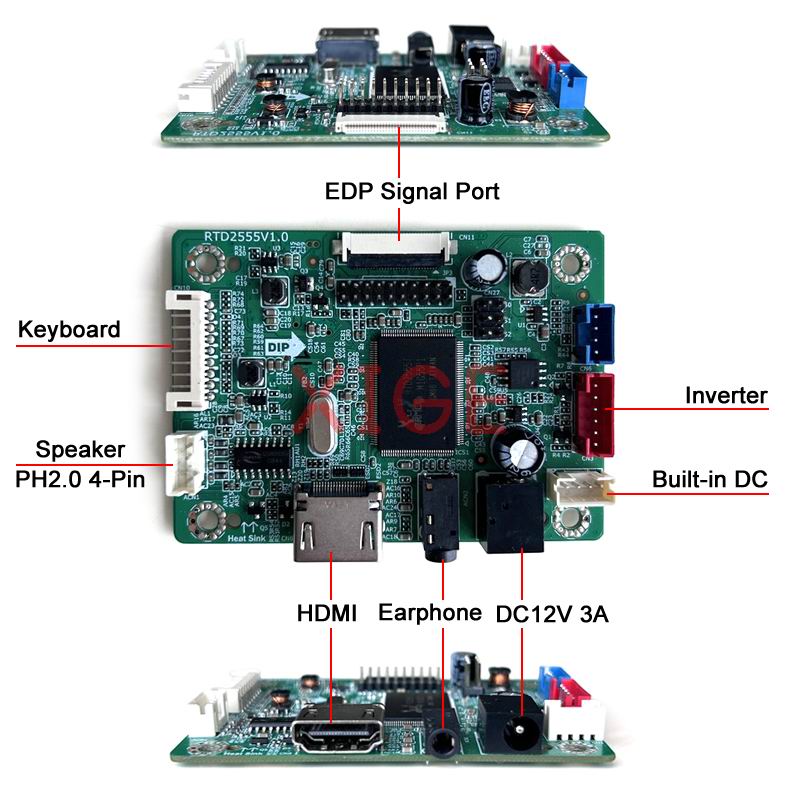

コントローラーボードの説明:

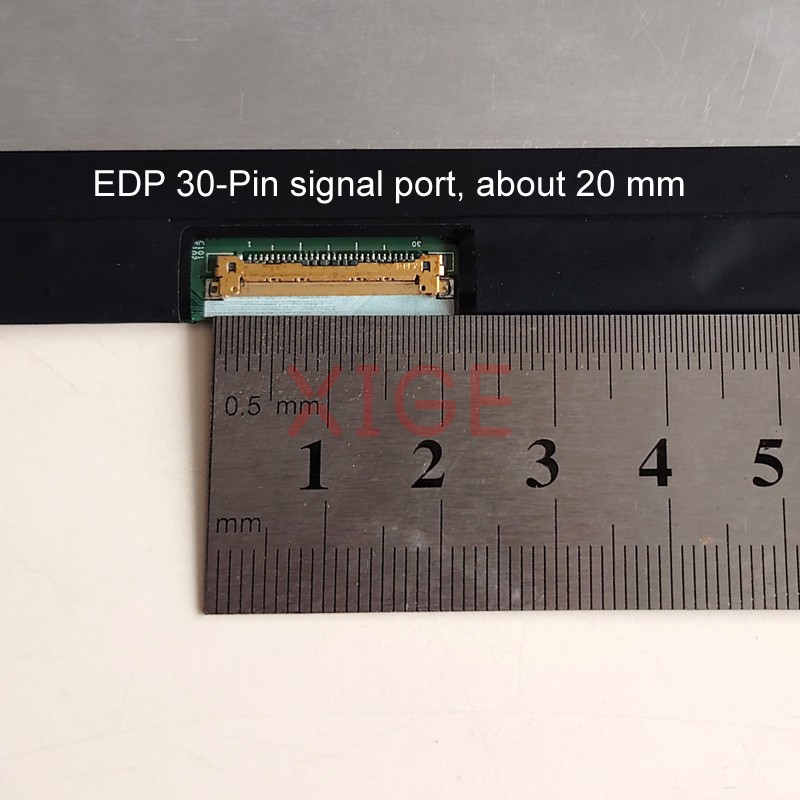

このコントローラー ボードは、EDP 30 ピン (0.5 mm スペース) ラップトップ画面にのみ適しています。
コントローラーボード入力電源: DC 12V 3A (DC ポート: 2.5MM および 5.5MM 内側外側)
注意: 12 ボルトを超える電圧の電源アダプタは使用しないでください。制御基板が損傷します。
入力：HDMI対応
オーディオ出力：イヤホン、PH2.0 4ピンスピーカーポート（スピーカーを別途購入する必要があります）
OSD言語：中国語、英語、イタリア語、フランス語、ドイツ語、スペイン語、日本語、韓国語
基板サイズ: 76mm*56mm
コントローラーボードは信号ソース入力を自動的に検出します。信号源が接続されていない場合、自動的にスタンバイモードに入ります。キーパッドのインジケーターライトが赤色のままで、キーが反応しません。正しい信号源を接続してください。

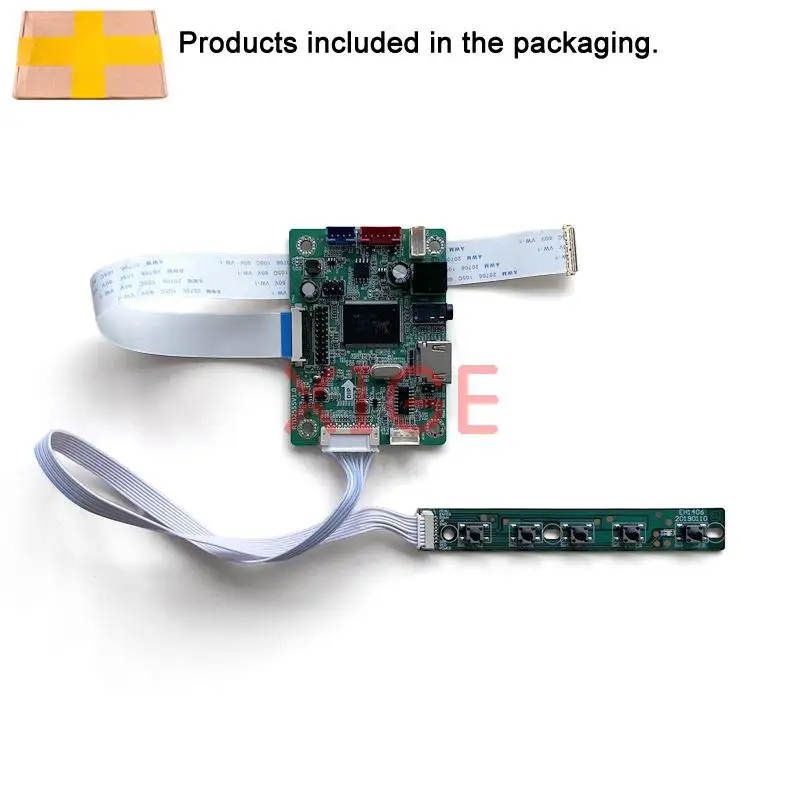

梱包リスト:
1 個の x コントローラマザーボード
1 個の EDP 30 ピン信号ケーブル
1 個の x キーボードとケーブル

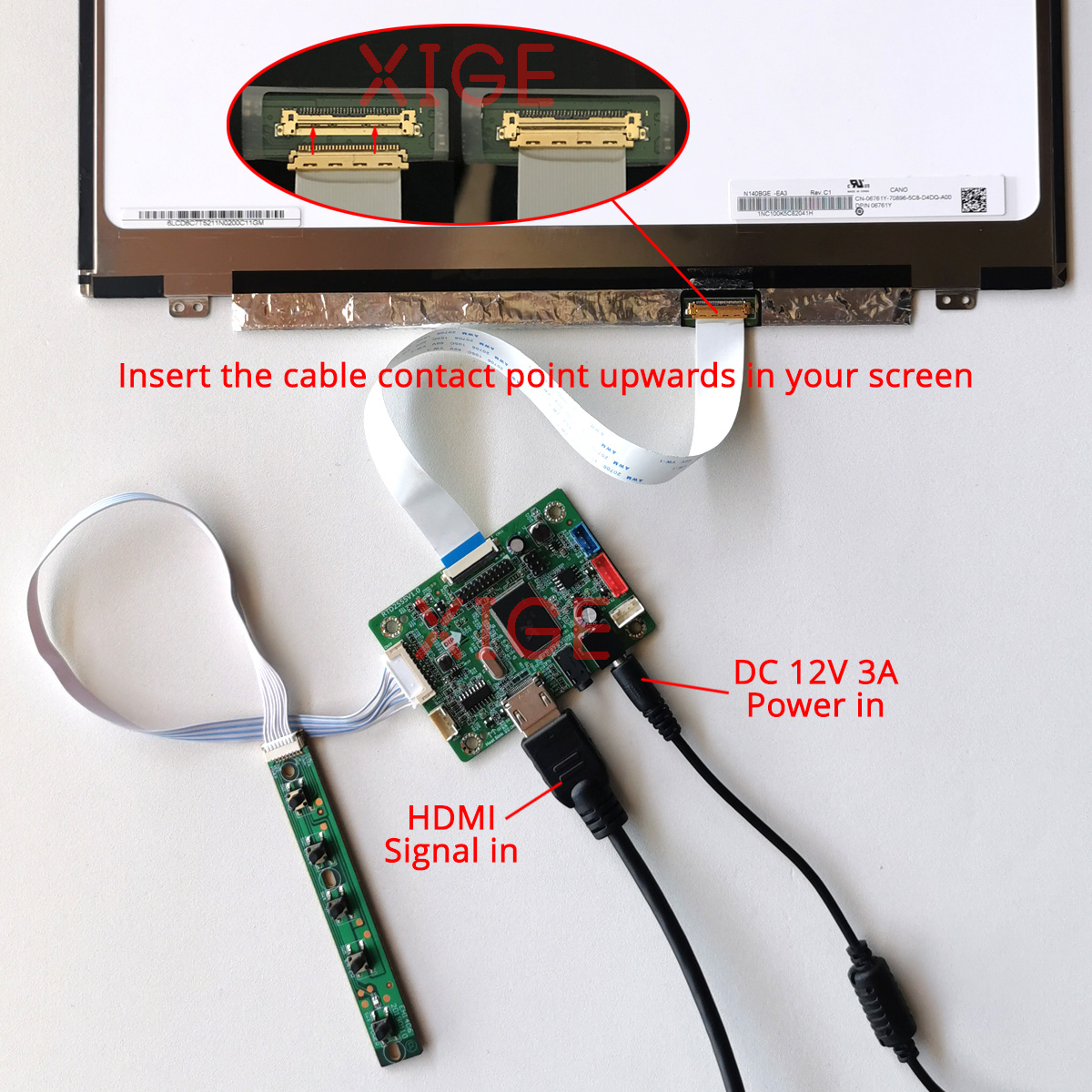

設置接続:
お送りしたスクリーンケーブルを使用し、プラグ接点を上向きにスクリーンに差し込んでください。次に、電源と HDMI 信号ケーブルを接続します (短絡を避けるため、電源を入れるときは絶縁対策に注意してください)。以下の参考写真に示すように:

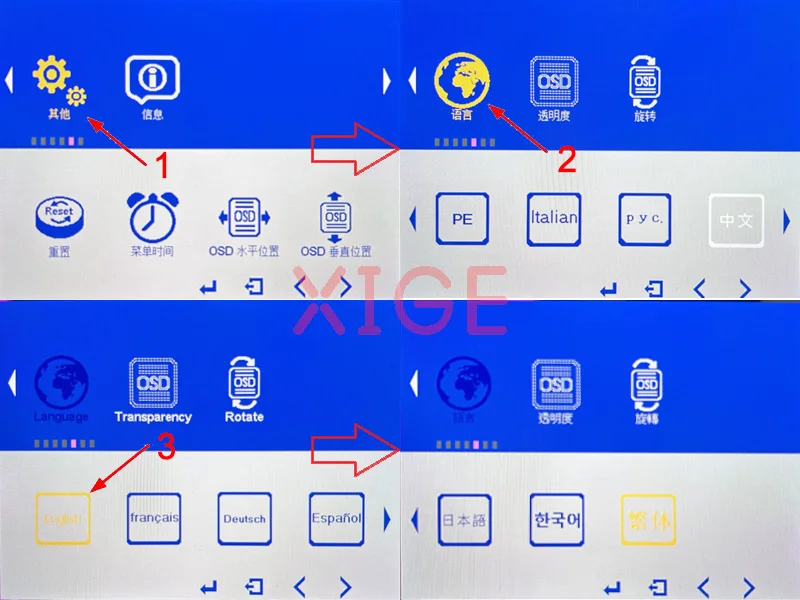

OSDメニューの言語設定については、下の写真を参照してください。操作インターフェースが異なる場合は、お問い合わせください。
使用中に問題が発生した場合は、まずご連絡ください。それ
