LTM200KT01 ため LTM200KP01 M200O1 LM200WD1 ディスプレイドライブコントローラボードキット DIY 4-CCFL 30 ピン LVDS 1600*900 1600x900 VGA HDMI

購入する前に、次の指示をよくお読みください。

1. 画面の電源がオンになり、正常に表示されることを確認してください。画面が破損した場合、コントローラーボードでは破損した画面を修復したり駆動したりすることができないため、注文しないでください。テストのために画面を元のモニターに接続できます。または、テストにはスクリーン テスターを使用します。

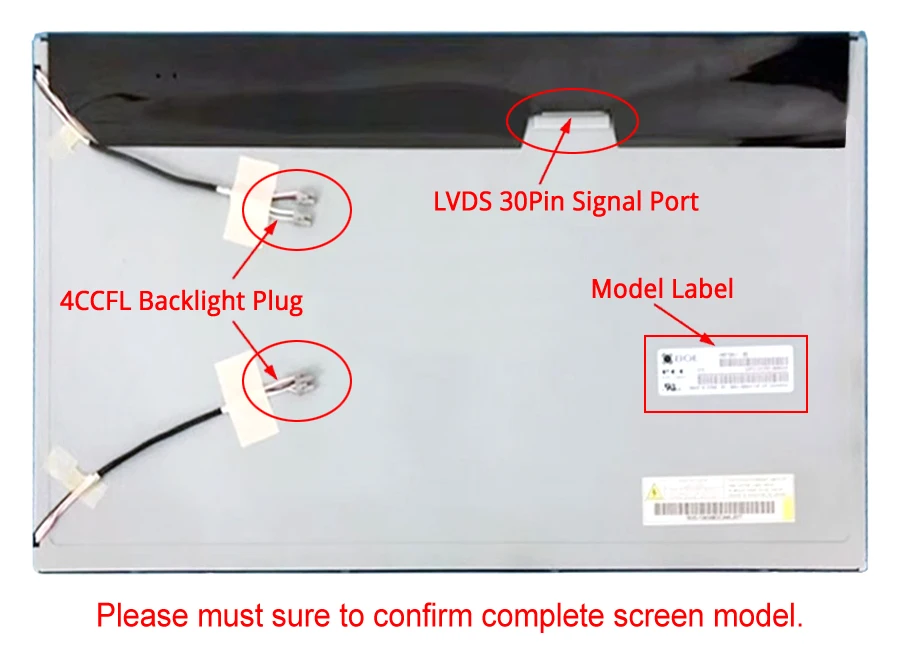

2、コントローラーボードが適切に機能できるように、画面パラメーターに基づいてドライバーファームウェアを無料でインストールします。したがって、画面とまったく同じモデル (モデルの末尾を含む) をリストから選択してください。お使いの画面モデルが当社の販売リストにない場合。確認に役立つよう、まずモデルのラベル、信号ポート、画面背面のバックライト コネクタの写真をお送りください (不必要な紛争を避けるため、やみくもに注文しないでください)。以下の参考写真に示すように:

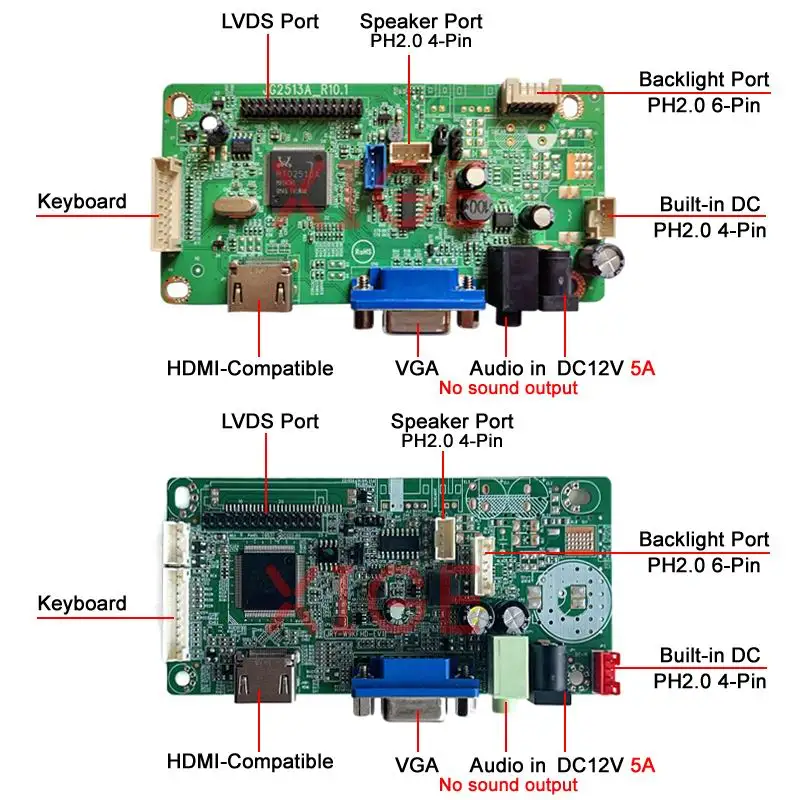

コントローラーボードの説明:

このコントローラー ボードは、LVDS 30 ピン ディスプレイ画面にのみ適しています。

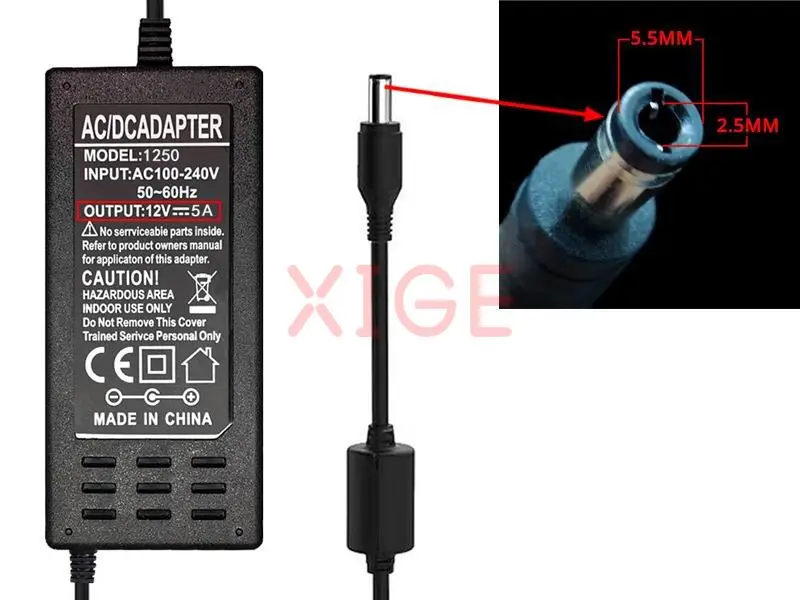

コントローラーボード入力電源: DC 12V 5A (DC ポート: 2.5MM および 5.5MM 内側外側)

注意: 12 ボルトを超える電圧の電源アダプタは使用しないでください。制御基板が損傷します。

入力: HDMI 互換、VGA、オーディオ

オーディオ出力：PH2.0 4ピンスピーカーポート（スピーカーを別途購入する必要があります）

OSD言語：中国語、英語、スペイン語、フランス語、ドイツ語、イタリア語など

基板サイズ: 113mm*58mm

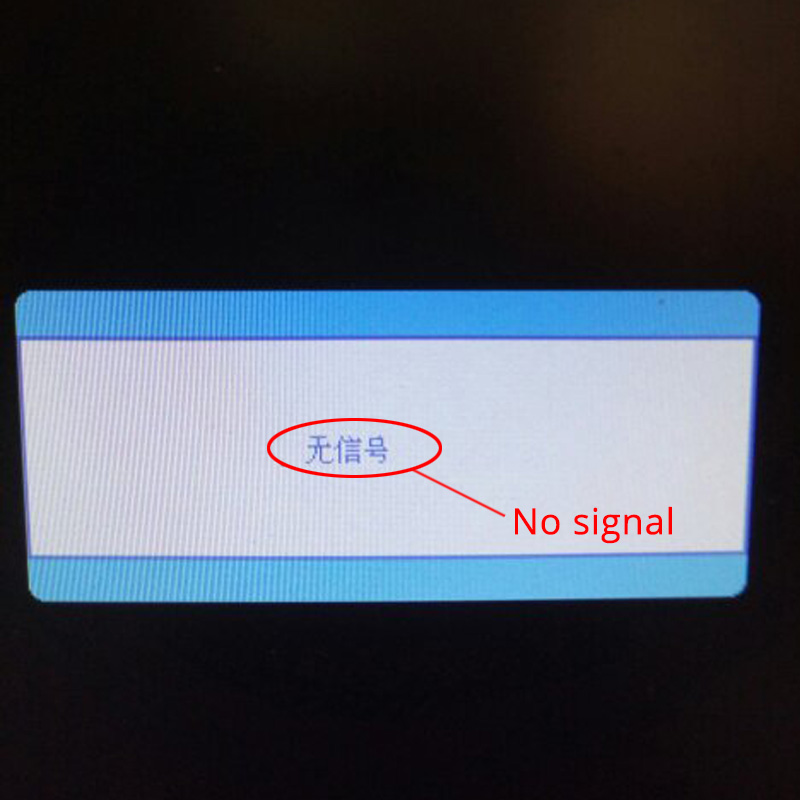

正しい信号源入力が検出されなかった場合。コントローラーボードは自動的にスタンバイモードに入ります。キーパッドが反応できなくなり、インジケーターライトが緑から赤に変わります。正しい信号源を接続してください。

注: コントローラー ボードには 2 つのバージョンがあります。機能とポートは同じです。画面モデルに基づいて構成を選択します。

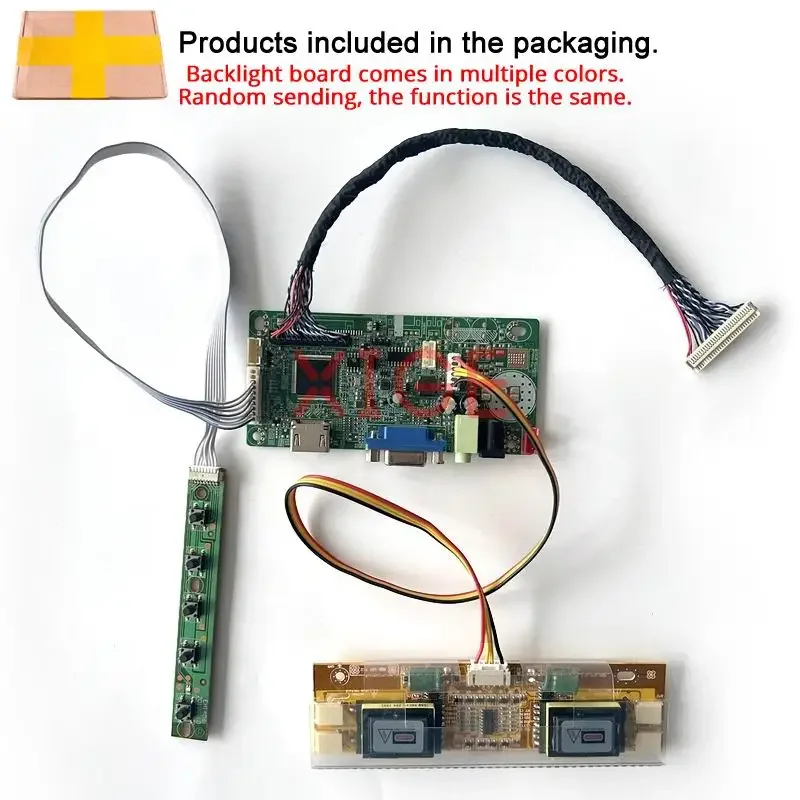

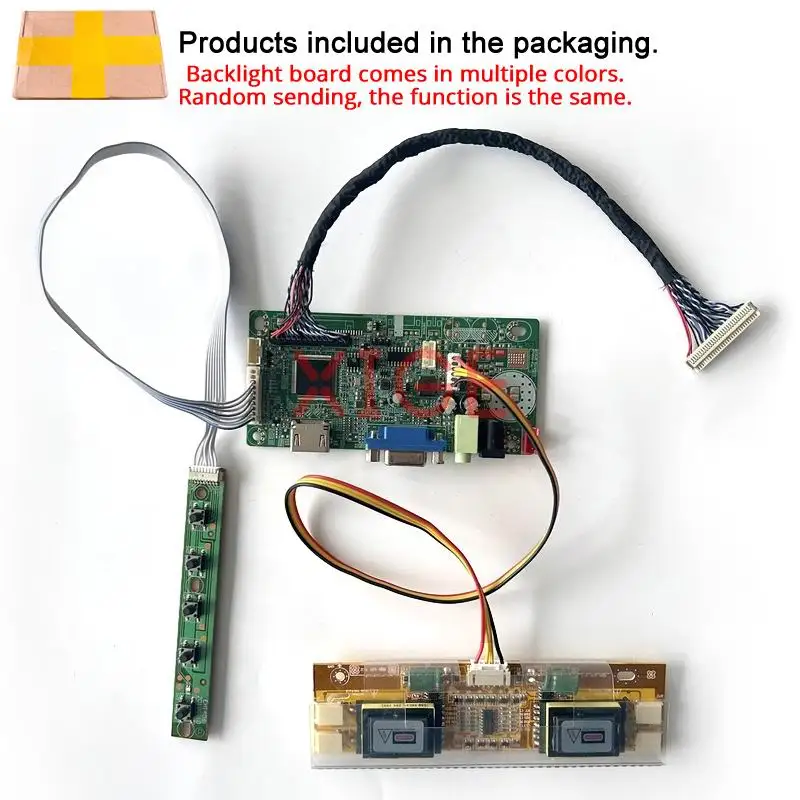

梱包リスト:

1 個の x コントローラマザーボード

1 個の x LVDS 30 ピン信号ケーブル

1 個の x キーボードとケーブル

1 個 x バックライトインバーター (画面構成による)

設置接続:

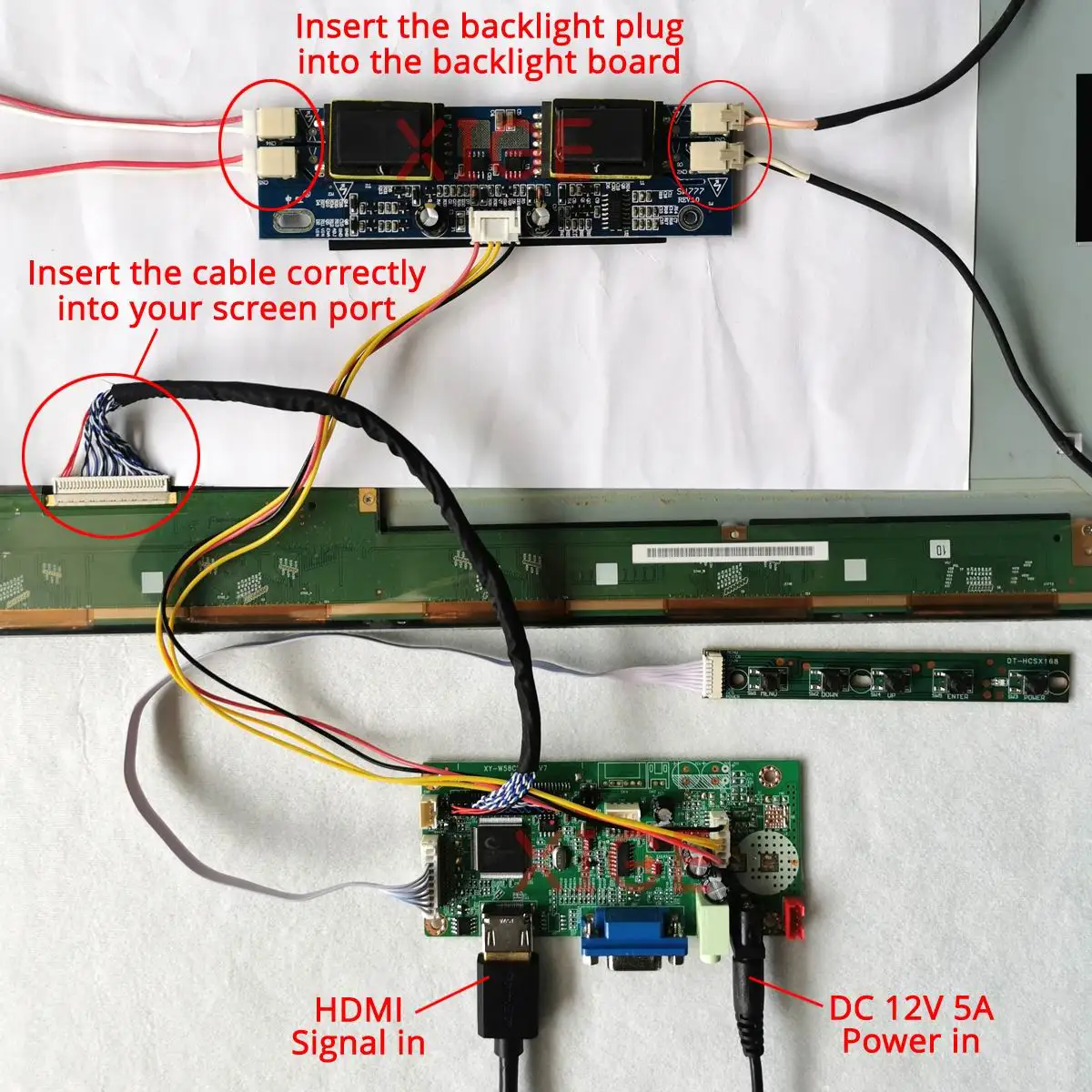

お送りしたスクリーンケーブルを使用してスクリーンに正しく接続し、バックライトケーブルを接続してください。最後に、電源アダプターと HDMI または VGA 信号ケーブルを接続します。 (短絡を避けるため、電源を入れるときは絶縁対策に注意してください)。

注意：バックライトインバータは無負荷では動作しません。最初にすべてのケーブルを接続し、しっかりと接続されているかどうかを確認してください。次に電源を接続します。

電源が入っているときは、短絡を避けるために、すべての回路基板が画面の金属フレームと接触しないようにしてください。

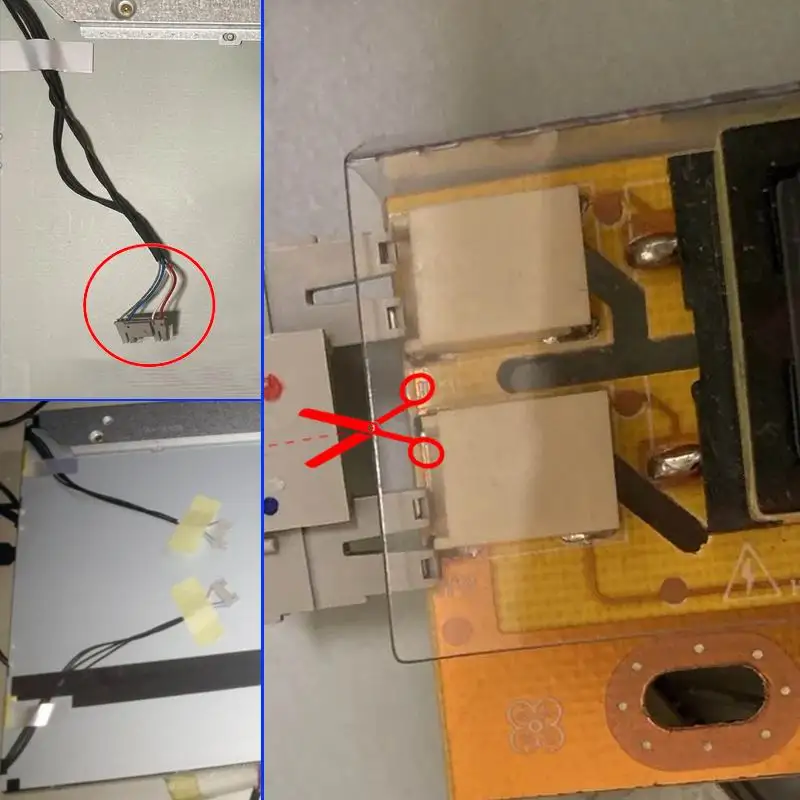

注: 一部の特殊なスクリーン バックライト コネクタは、バックライト インバータに接続するために切断する必要があります。この参考写真に示されているように。

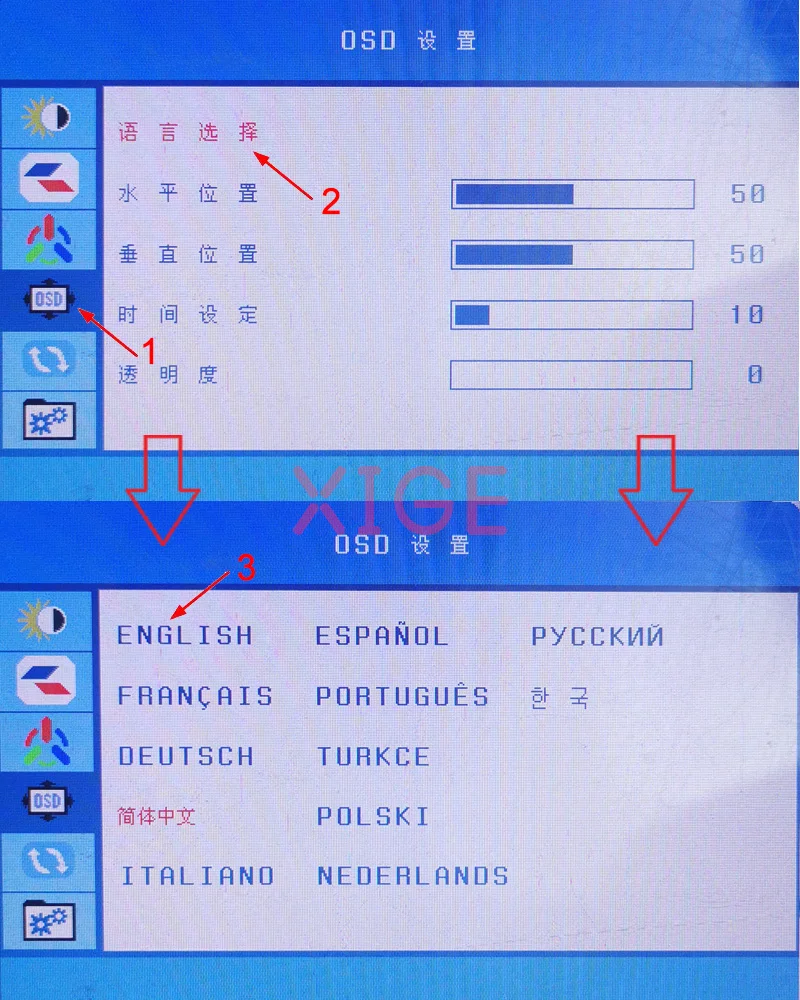

OSDメニューの言語設定については、下の写真を参照してください。 (OSDメニューが異なる場合はご連絡ください)

操作中に問題が発生した場合。お気軽にお問い合わせください。それ
