第三世代ライン抵抗測定キット GL001 CT003 USB C データケーブル付き C0 U3 C5 CC1 K2 シリーズと互換性あり

特徴：

第 3 世代ケルビン線抵抗測定モジュール

GL003は自動/キーコントロールデュアルモードを追加します

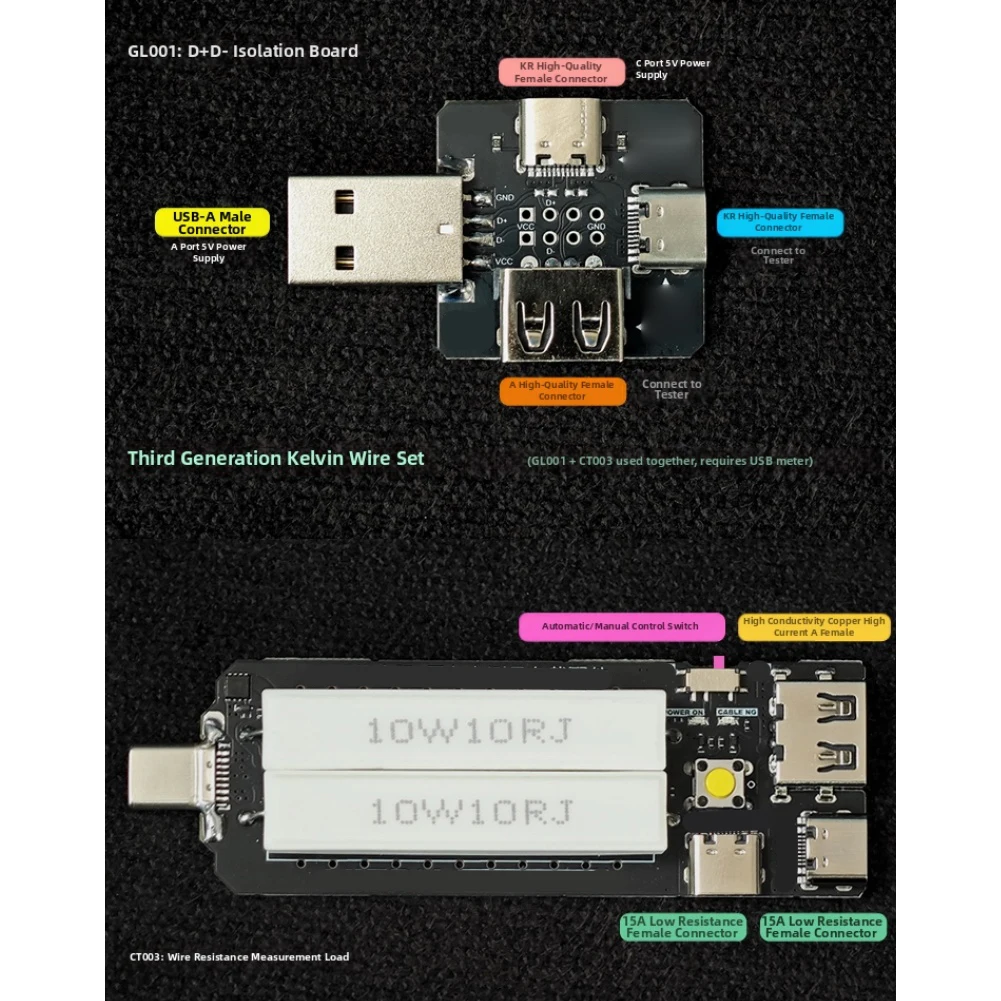

GL001 および CT003 キットは、第 3 世代のケルビン線抵抗測定キットです。

CT003 は、前世代の CT001 と比較して、パワーオン ダイレクト モードからデュアルモード モードに変更されました。

自動: 電源を入れてデータ ケーブルを接続すると、回線抵抗が自動的に測定されます。

キーコントロール: ボタンによって制御されます。電源を入れてデータ ケーブルを接続した後、KEY (黄色のボタン) を押して回線抵抗を測定します。 * セメント抵抗器は高温になります。継続的な過熱を防ぐために、ライン抵抗を測定した後はすぐにデータ ケーブルを取り外してください。

* 第 1/第 2/第 3 世代の線路抵抗測定キットと互換性があります:A2シリーズ、C0シリーズ、U3シリーズ、のためにC4、C5シリーズ、CC1、K2

仕様:

一部

材質：ABS

色: 示されているように

サイズ: 示されているように

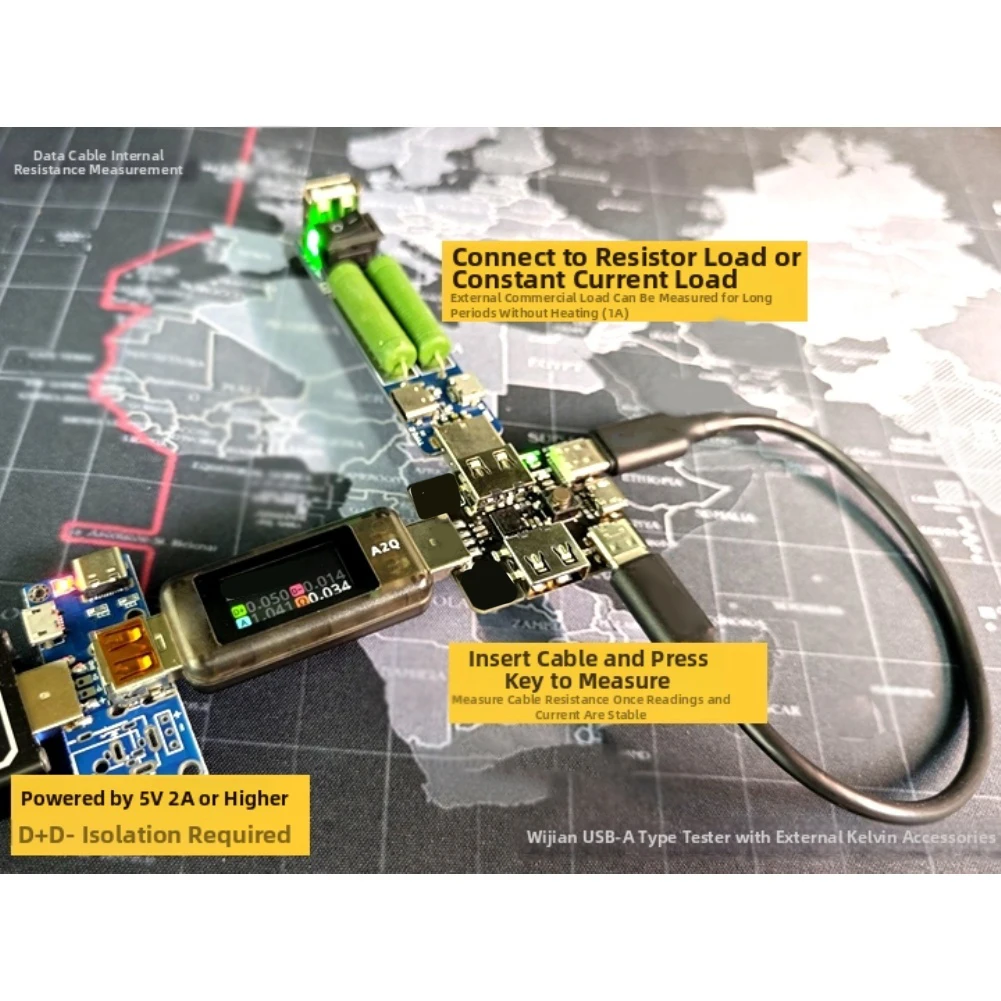

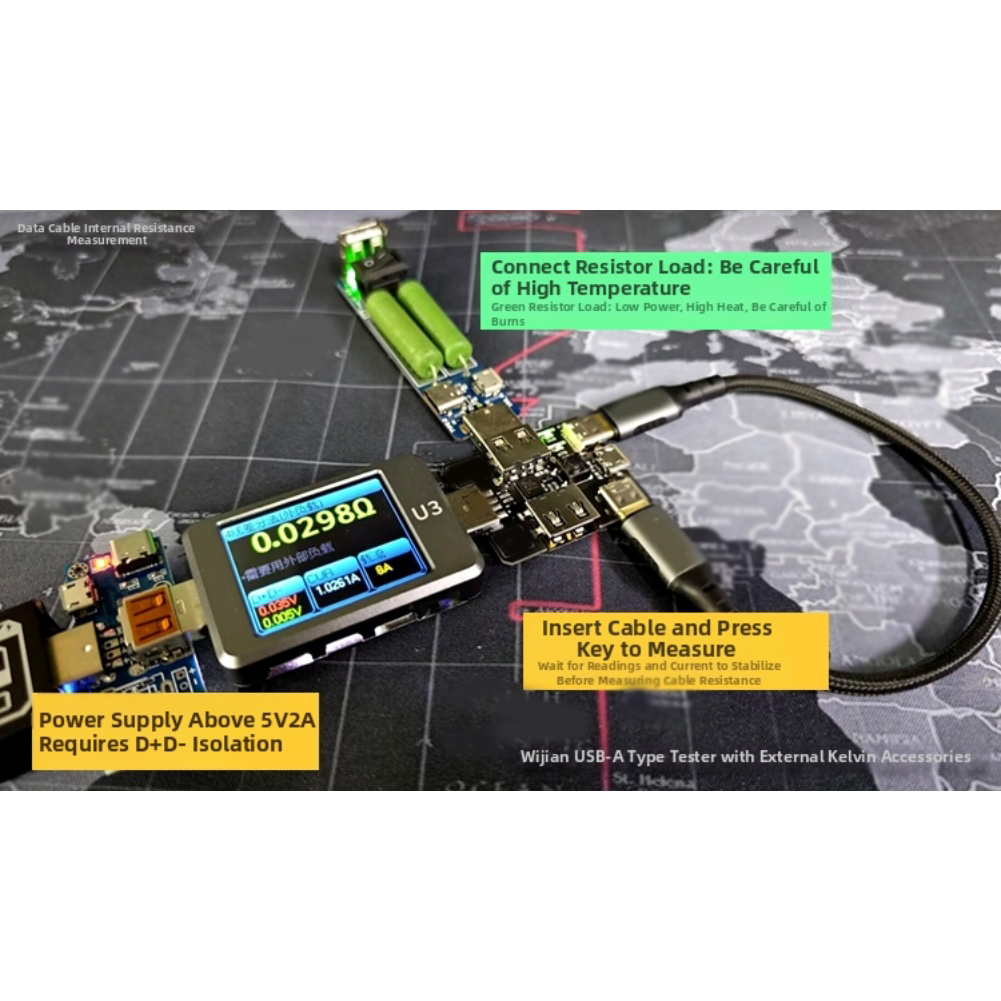

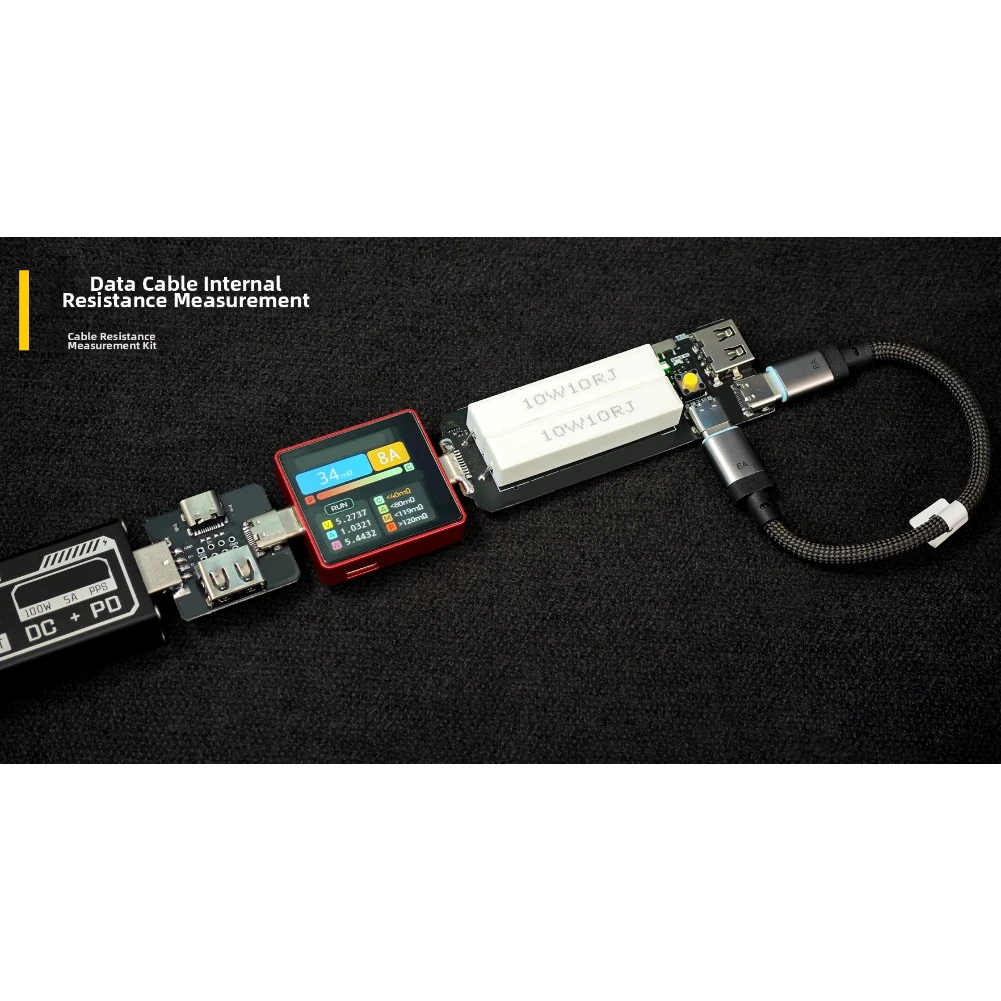

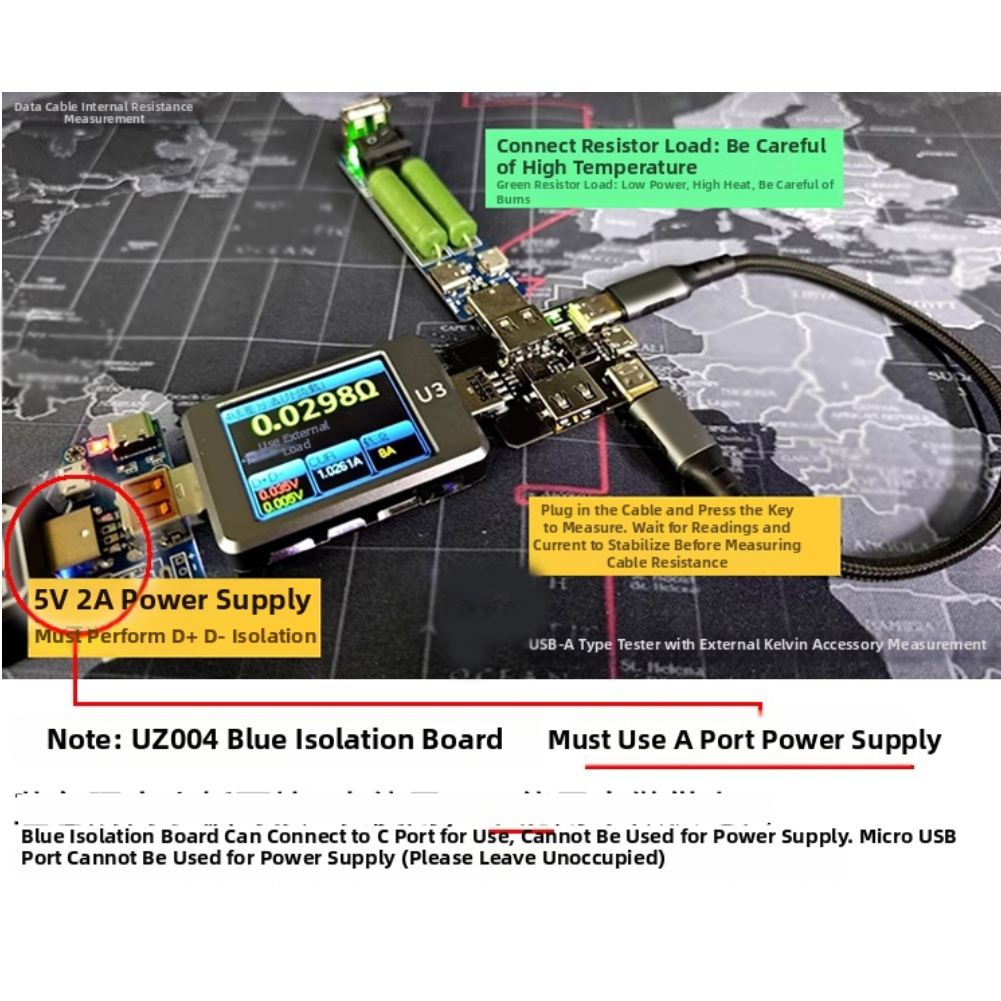

使用説明書: * 5V 2A を使用し、充電ヘッドまたはモバイルバッテリーから電力を供給します。電流が不十分だと通常の動作が妨げられます。接続は上の図に示されています: 充電ヘッド - 絶縁アダプター ボード - US テスター - 4 線式テスト負荷

※ケーブルの接続方法はテストボード底面の接続説明書を参照してください。

* AC ケーブル: USB-A to USB-C (TYPE-C) データケーブル

* AM ケーブル: USB-A - MicroUSB データ ケーブル

* CC ケーブル: TYPE-C to TYPE-C データ ケーブル (両端 CC ケーブル)

※KEYボタンを押すと測定が開始されます。電流表示が安定すると、配線抵抗データが取得されます。

※KEYボタンを押すと測定が開始されます。ボタンを放すと測定が停止します。

注: KEY ボタンを押して測定する前に、データ ケーブルを接続してください。そうしないと、高電圧により機器が損傷する可能性があります。

パッケージ内容:

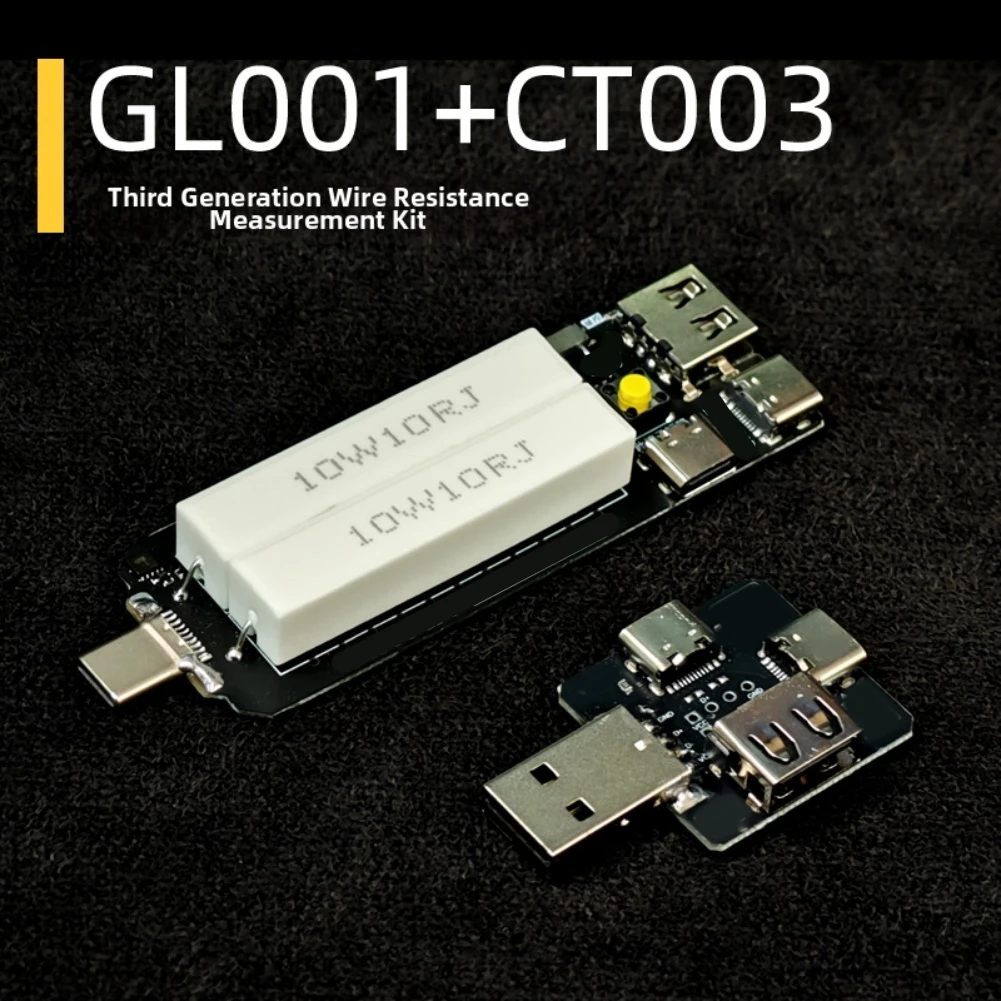

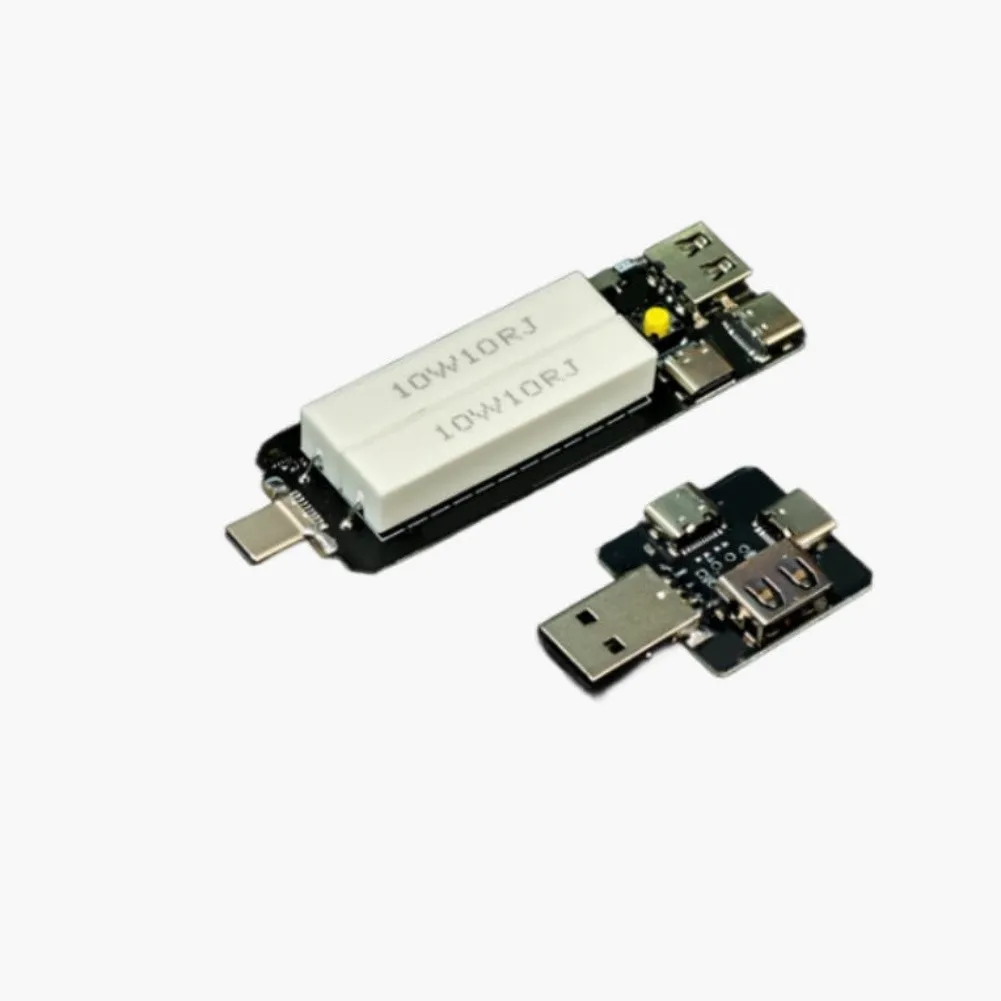

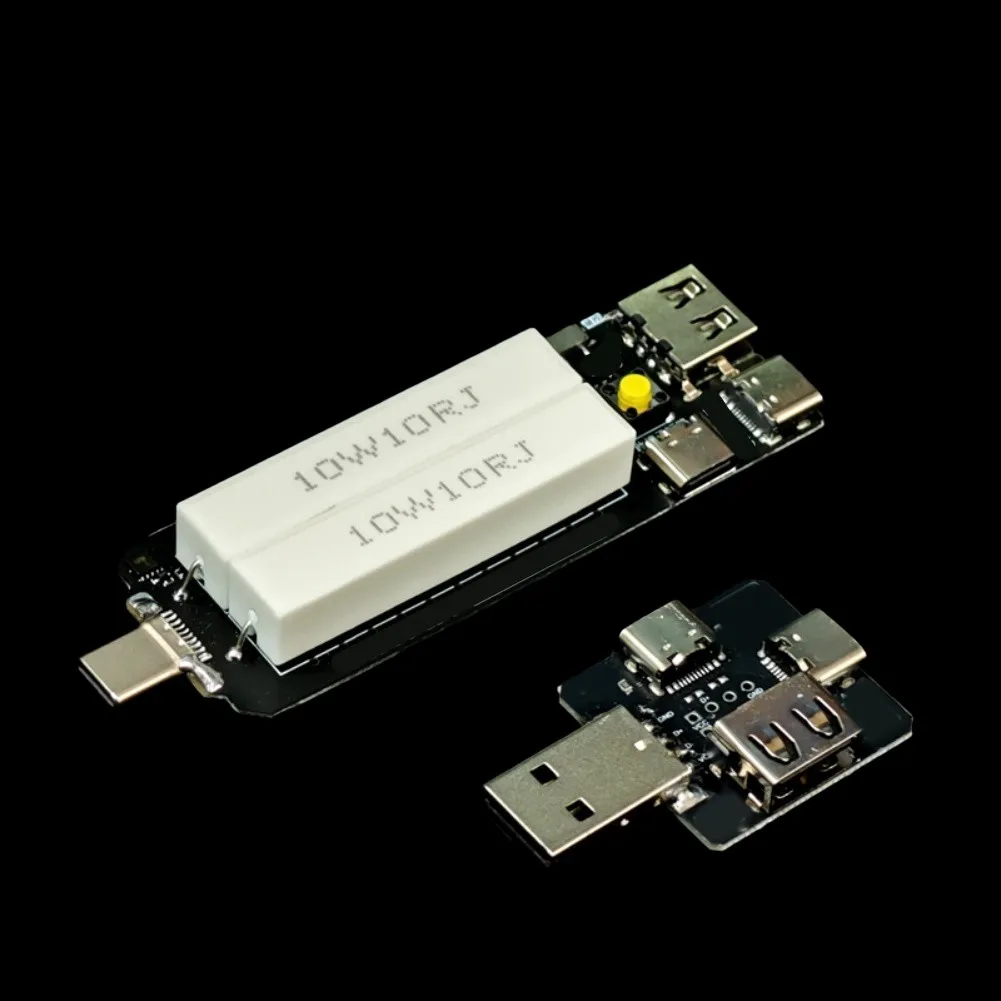

1 * GL001 CT003 第三世代ライン抵抗測定キット

注記：
1. モニターの明るさや照明の明るさなどのさまざまな要因により、商品の実際の色はウェブサイトに表示されている写真と若干異なる場合があります。
2. データの手動測定のわずかな誤差は許容してください。ご理解いただきありがとうございます。
