2026 HOTSALE ECU ピン配置ソフトウェアブート

(0 レビュー)

発送予定時間: 3 日々

により販売されています: 自社製品

価格:

$10.97 /Pc

量:

(4292 利用可能)

払い戻し:

ポリシーを見る

売れ筋商品

説明レビュー

2026 ホットセール ECU コレクションピンアウトファイル自動車 ECU ピンアウト接続フォード/BMW/トヨタ/Iveco 配線図 ECU マップ VS ALLDATA AUTODATA

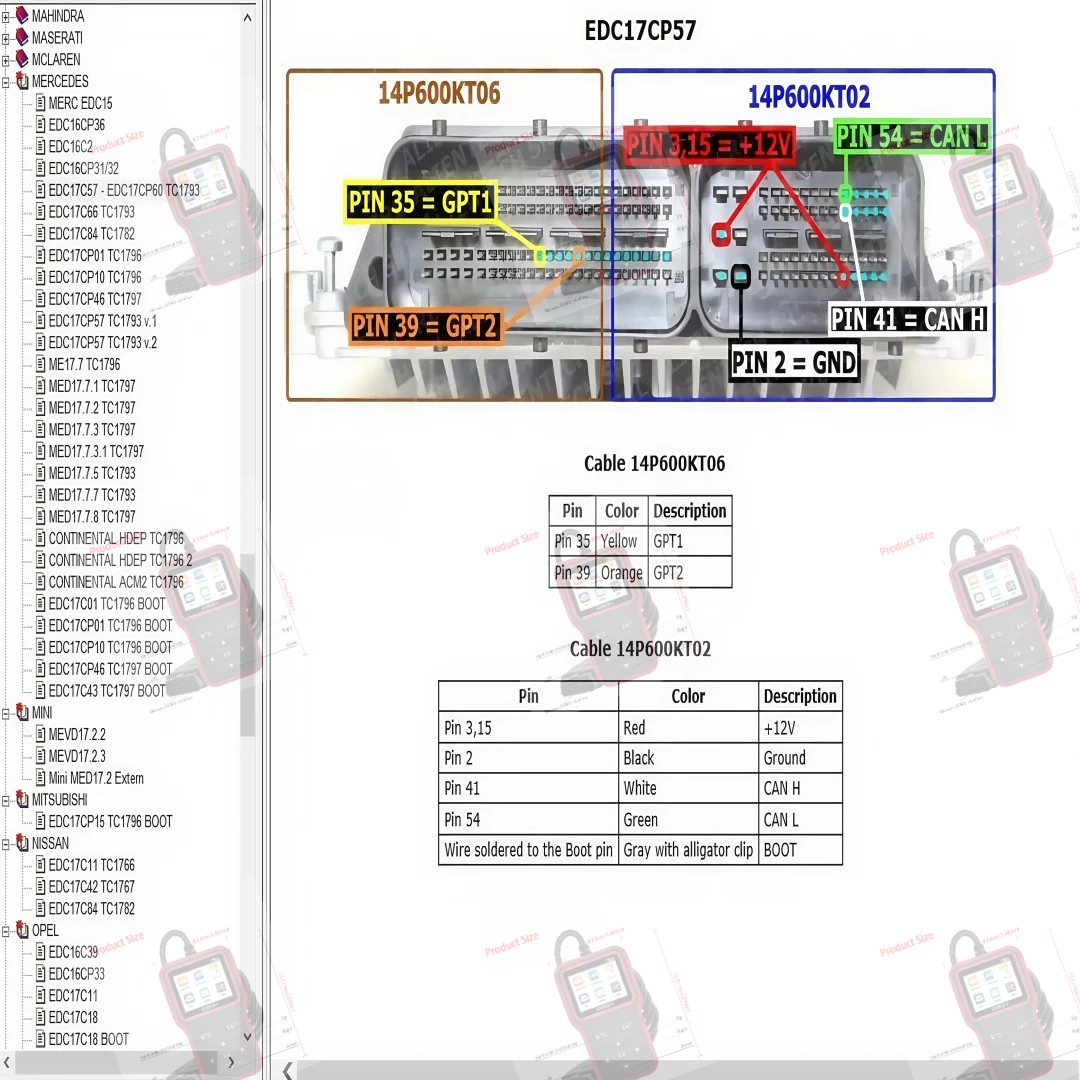

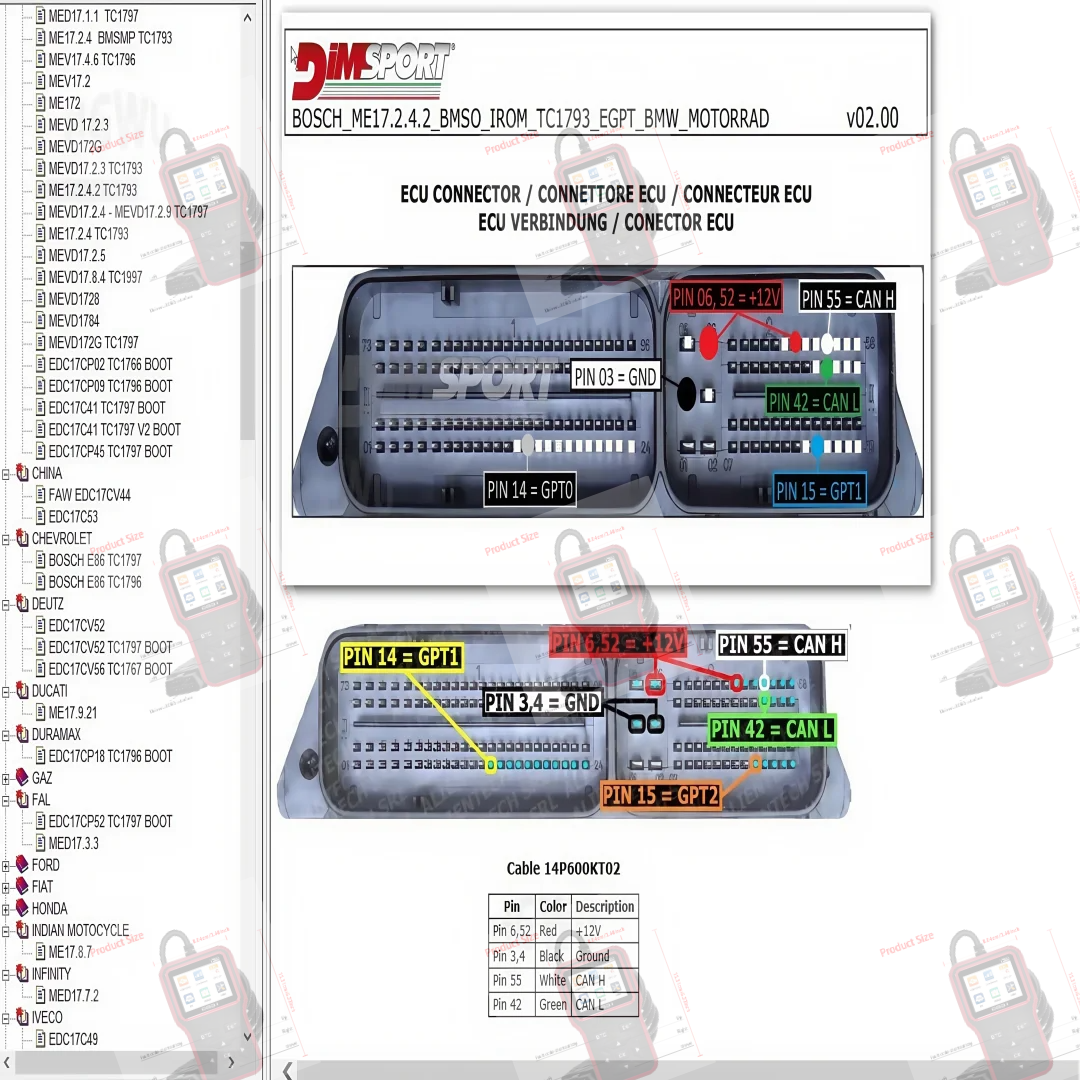

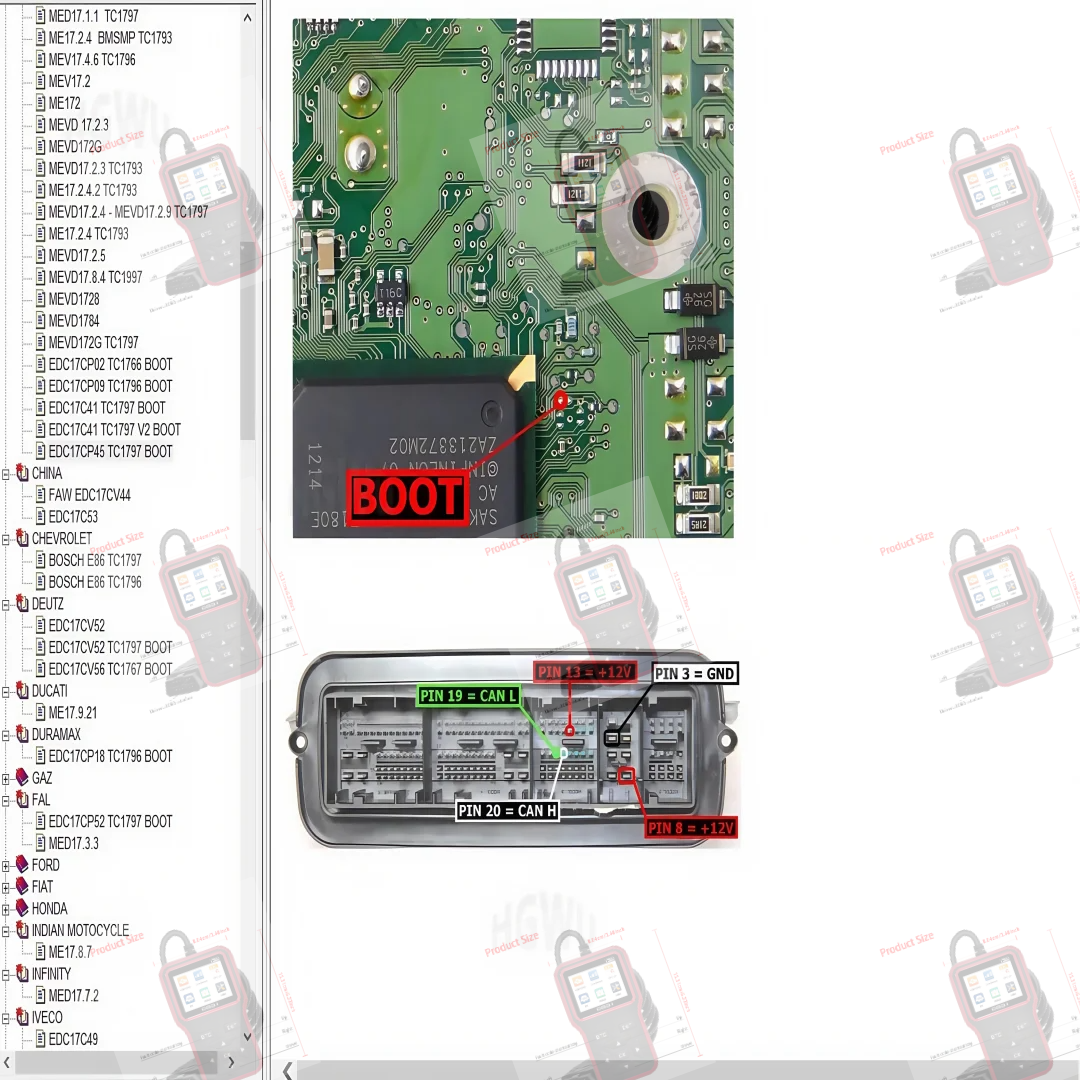

ECU ピン配列ファイルの巨大な ECU ピン配列コレクション!

ECU Pinout は、さまざまな車両メーカーおよびモデルの ECU ピン配置図の包括的なコレクションを提供します。特定の ECU を検索したり、利用可能なカテゴリを参照したりできます。一部の自動車メーカーは、サービスマニュアルや技術リソースで ECU のピン配列図などの公式文書を提供しています。

ピン配置とは何ですか?

配線図またはコネクタ図とも呼ばれるピン配置は、ECU などの電子デバイス上のピンの接続と機能を示します。ピン配置は、電源、アース接続、センサー入力、出力信号に関する貴重な情報を提供するため、電子システムの診断とトラブルシューティングに不可欠です。

ピン配置図を理解する

ピン配置図は通常、行と列からなる表で構成され、ピン番号、機能、電圧レベル、信号タイプに関する情報が提供されます。させて

ピン番号:

ECU の各ピンには固有の番号が付いているため、識別と参照が容易になります。

機能: この列では、電源、グランド、センサー入力、出力信号など、各ピンの目的または役割について説明します。

電圧レベル: ピン配置図は、ECU が適切に機能するために重要な電源ピンとグランドピンの電圧レベルを指定します。

信号の種類:

これらの図は、アナログ、デジタル、PWM (パルス幅変調) など、特定のピンを介して送信される信号のタイプも示しています。

ピン配置図を使用する利点

Bosch ECU を使用する場合の利点:
