500W ATX電源 80Plus Gold アクティブPFC PC 120mm静音ファン ミニシャーシ小型コンピュータケースデスクトップ電源

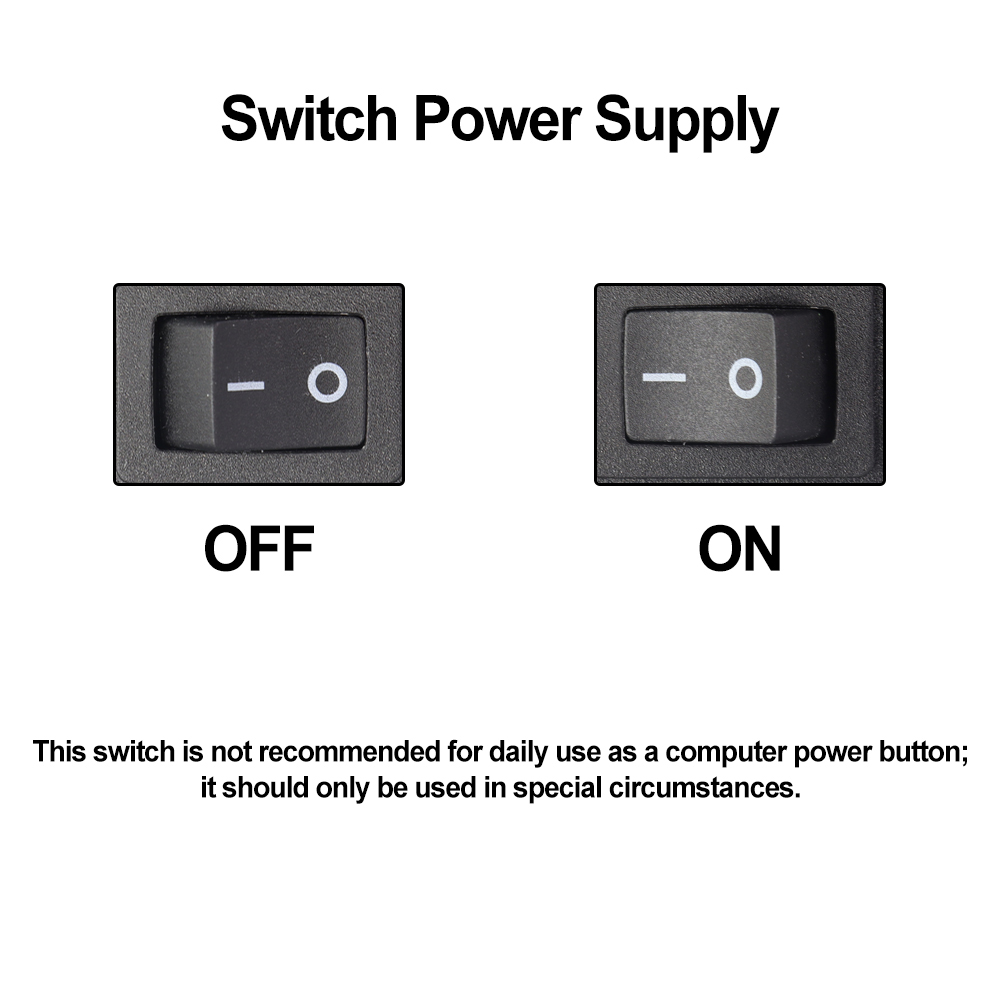

ATX電源ユニット背面スイッチ：実際の機能とは

背面スイッチを切り替えても、ATX電源が起動しないのはなぜですか？

多くのユーザーは、ATX電源の背面スイッチを電源オンボタンだと誤解しています。実際には、その機能と正しい起動方法は以下のとおりです。
背面スイッチの機能：交流電源の接続／切断のみを制御します。
ONに設定すると、電源装置が主電源に接続され、低電力スタンバイ状態に入り、マザーボードからの起動信号を待ちます。
OFFに設定すると、電源は主電源から完全に切り離され、どのコンポーネントにも電力が供給されません。
正しい起動手順：
ステップ1：背面のスイッチをONにして、電源コードを差し込みます。
ステップ2：コンピューターケースの電源ボタンを押します。
ステップ3：マザーボードは電源ユニットに起動信号を送信し、電源ユニットはすべてのハードウェア（マザーボード、CPUなど）への電力供給を開始します。
警告：背面スイッチを頻繁に切り替えると、電力サージが発生し、電源ユニットまたはマザーボードが損傷する可能性があります。

ATX電源ユニットの初期不良（DOA）トラブルシューティングガイド

ATX電源ユニットが初期不良で全く動作しない場合はどうすればいいですか？

ATX電源ユニットが到着時に動作しない場合は、カスタマーサービスに連絡する前に、以下のトラブルシューティング手順に従ってください。
まずリアスイッチを確認してください
背面のACスイッチがONになっていることを確認してください。スイッチがOFFになっていると、電源装置はスタンバイモードに入りません。
電源接続を確認してください
電源コードを別の壁のコンセントに差し込んでください（過負荷保護機能付きの電源タップは、コンセントの問題を排除するために使用しないでください）。
24ピンのマザーボード電源コネクタと4/8ピンのCPU電源コネクタが完全に挿入され、ロックされていることを確認してください。
短絡がないか確認してください
ケース内部に緩んだネジや金属片など、短絡の原因となるものがないようにしてください（短絡が発生すると、電源装置の保護機構が作動し、起動しなくなる可能性があります）。
詳細な故障情報を提供する
それでも電源が作動しない場合は、以下の情報を記録してください。
背面スイッチの位置、電源コードの接続方法、およびケースの電源ボタンを押した結果を示す動画です。
電源ユニットの外観とコネクタピンの写真（輸送中の損傷を確認するため）。

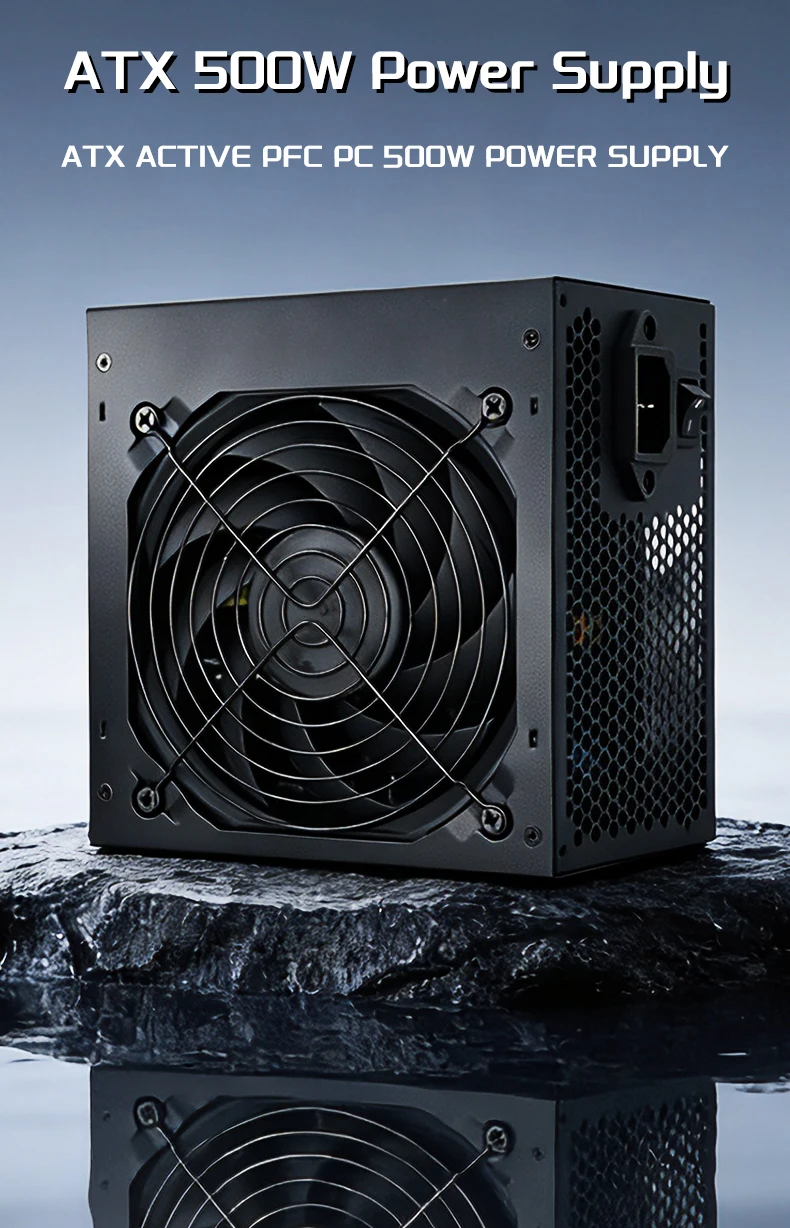

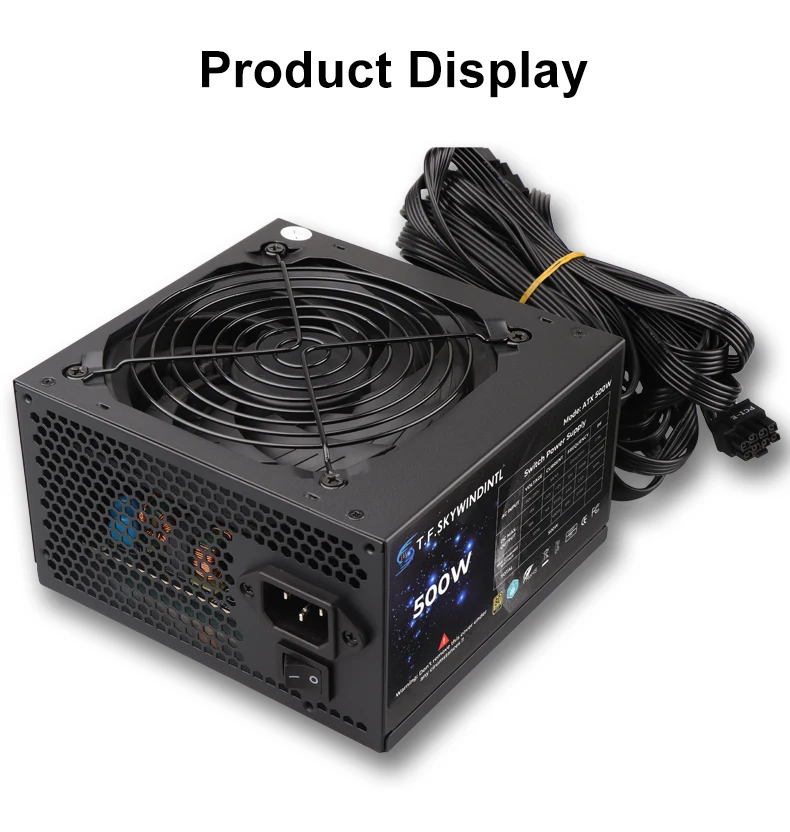

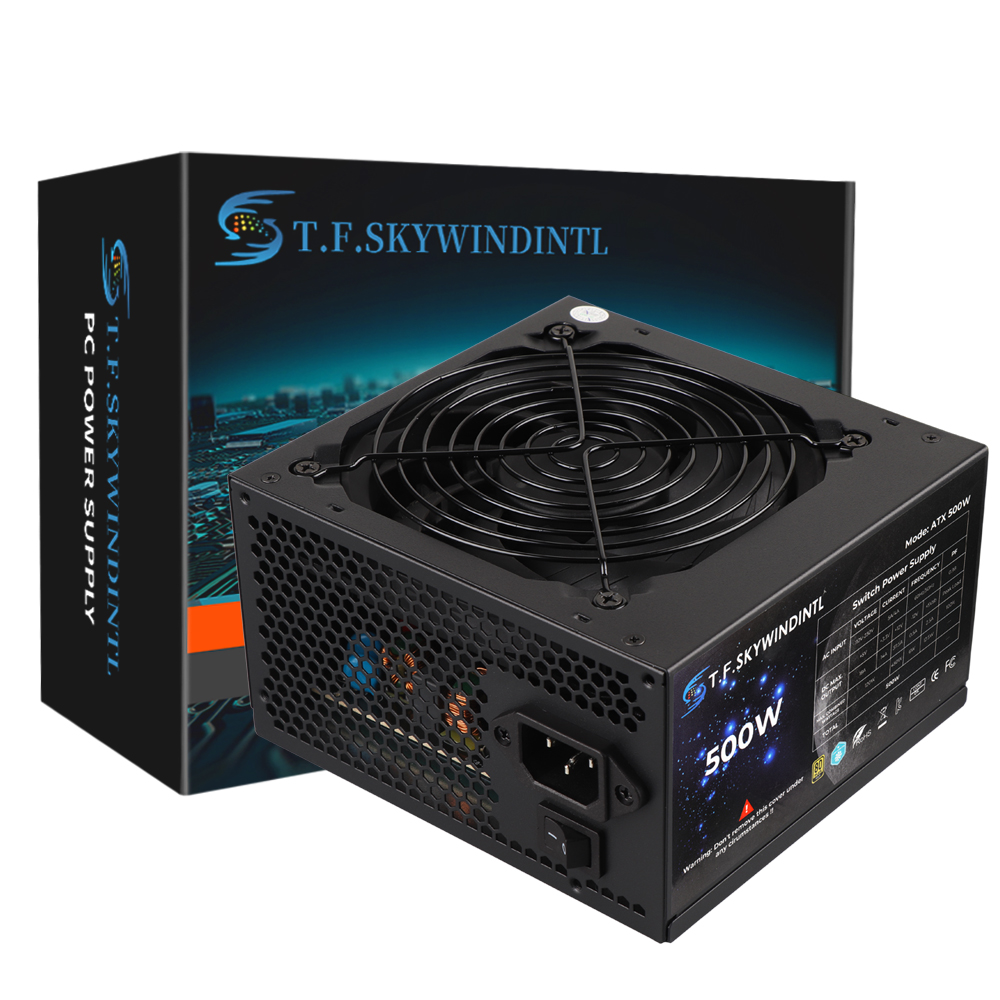

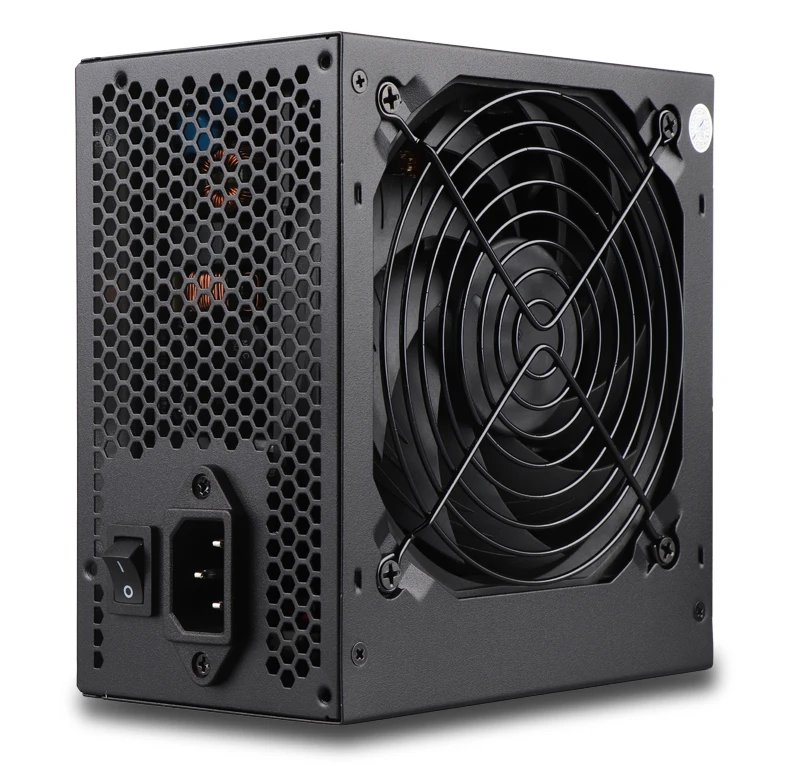

500W電源

1. コア基本仕様：
電源規格：標準ATXフォームファクター（非モジュラー式固定ケーブル設計）
定格電力：500W（エントリーレベルのPC構築に必要な電力要件を満たします）
電圧互換性：90～265Vの幅広い電圧に対応し、多様な電源環境と電圧変動に対する耐性を備えています。
ON/OFFスイッチ付き電源：操作が簡単です。（「ON」スイッチをオンにすると、電源はシステムのオン/オフに追従し、毎回手動でオフにする必要がありません。）

2. 主要製品の特長：

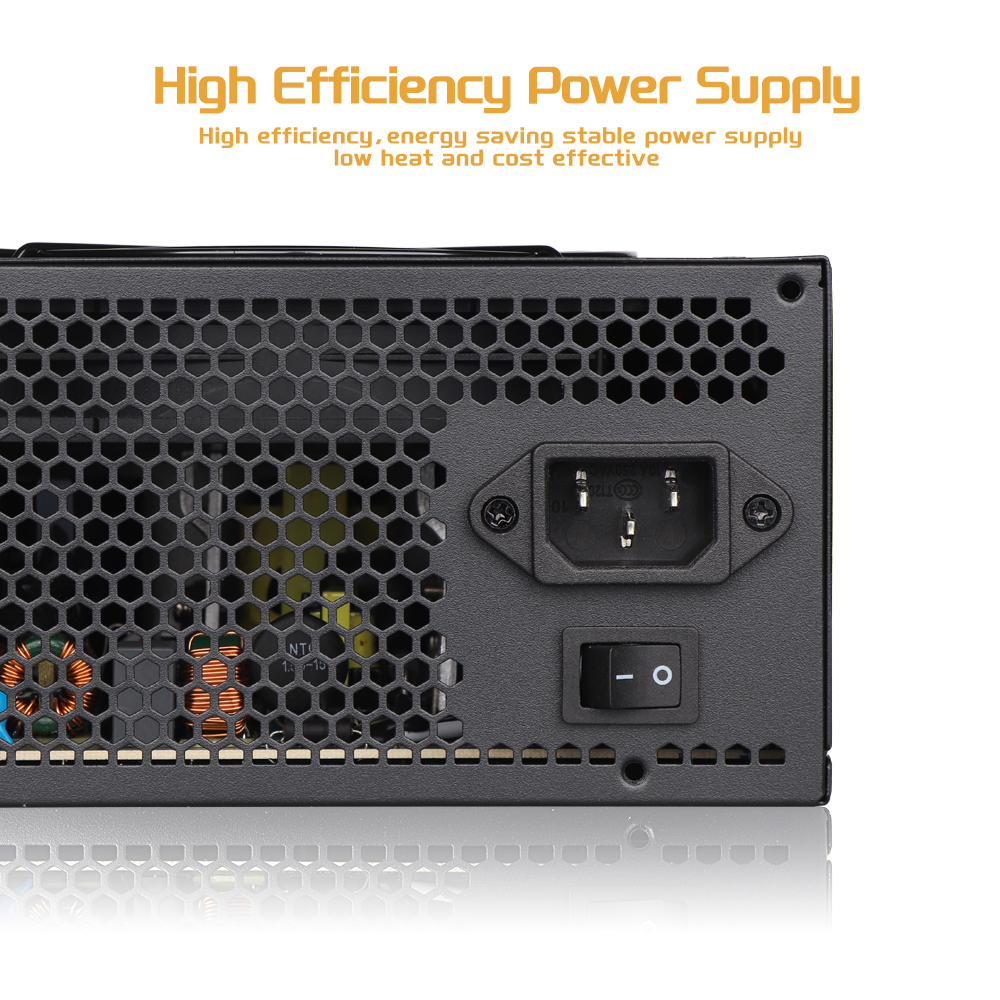

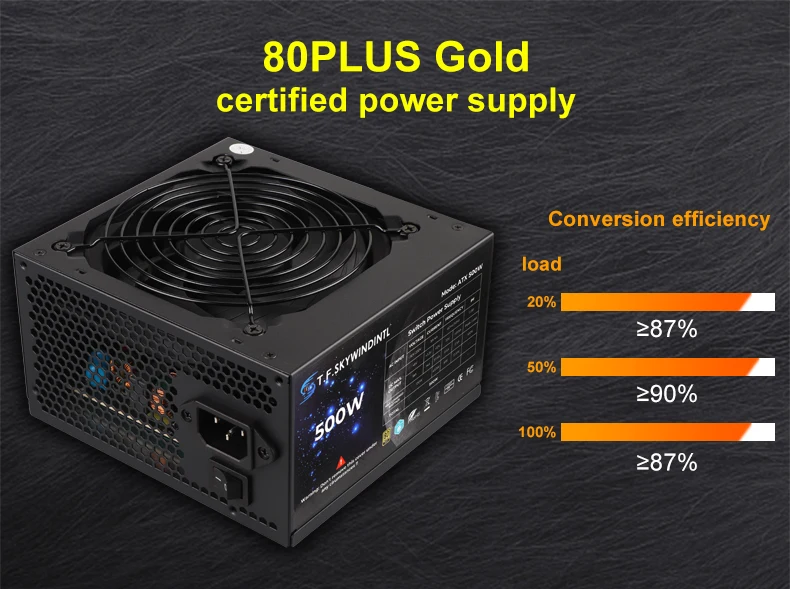

a. 高効率・省エネルギー、80 Plus Gold認証取得、優れたエネルギー効率性能：
20%軽負荷時における効率は87%以上。
標準負荷の50%において90%以上の効率。
100%全負荷時における効率は87%以上。
日常使用時のエネルギー効率が向上し、長期運用時の電気料金を削減するとともに、発熱を最小限に抑えることで電力供給の安定性を高めます。

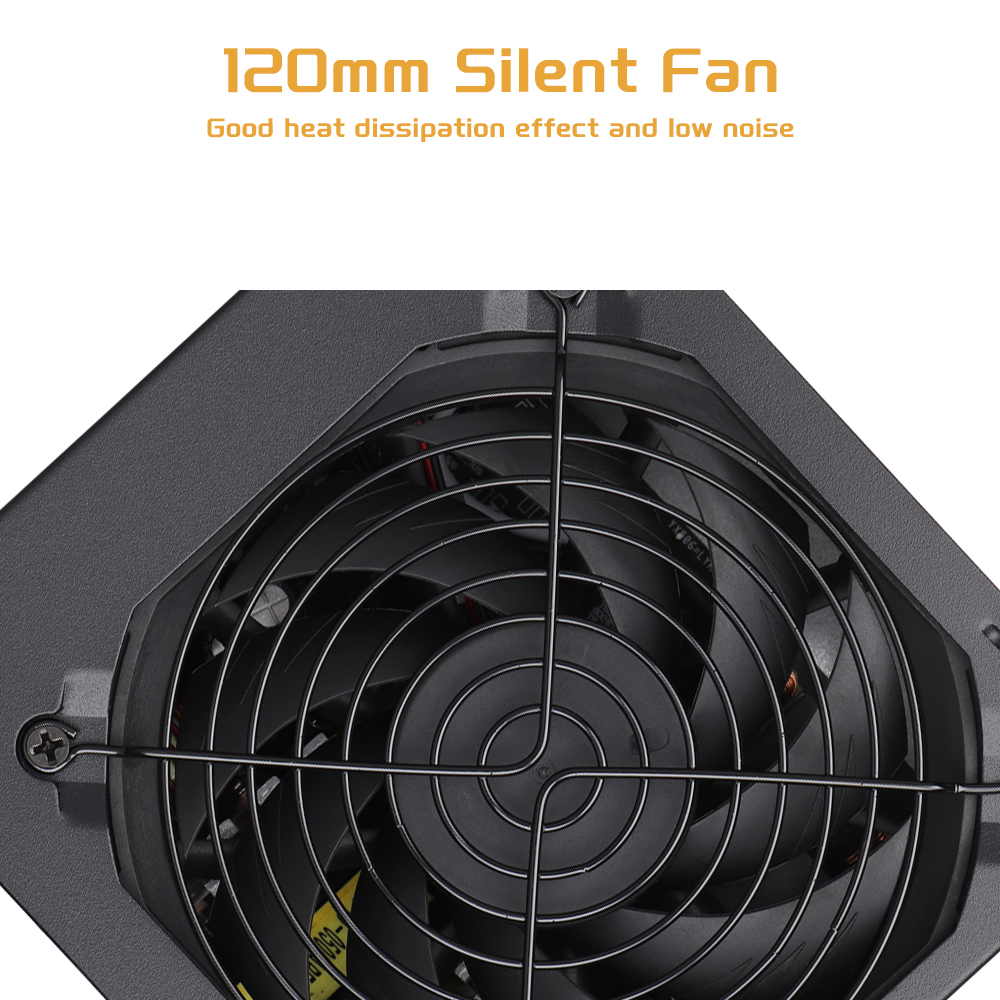

b. 超静音冷却ファン
長寿命化のため、120mmのFDB（流体動圧軸受）ファンを内蔵。
最適化された9枚羽根設計：より穏やかで均一な気流を実現し、放熱効率を向上させると同時に、動作音を低減します。
低騒音運転により、オフィスやエンターテイメントの場面で静かで快適な環境を作り出します。

c. 安定性と信頼性を確保するための固定ケーブル設計
非モジュラー固定ケーブル：より安全な接続を提供し、ケーブルアダプタによる電力損失を低減し、より高い電源供給効率を確保します。
幅広い互換性：標準ATXフォームファクターは、すべてのミドルタワーケースに適合し、一部のミニPC（Mini-ITX/Micro-ATXマザーボード）とも互換性があります（事前にシャーシの電源ベイのサイズをご確認ください）。

d. 安全な動作のための複数の保護機能
アクティブPFC（力率補正）設計：より優れた力率補正を提供し、電源の安定性を向上させ、電力網との干渉を低減します。
高度な保護機能として、（CVP/過電圧保護、UVP/低電圧保護、OCP/過電流保護、OPP/過電力保護、SCP/短絡保護、OTP/過熱保護）が搭載されており、マザーボード、CPU、グラフィックカードなどのコアハードウェアの安全性を完全に保護します。

e. 高品質ケーブルの仕様：

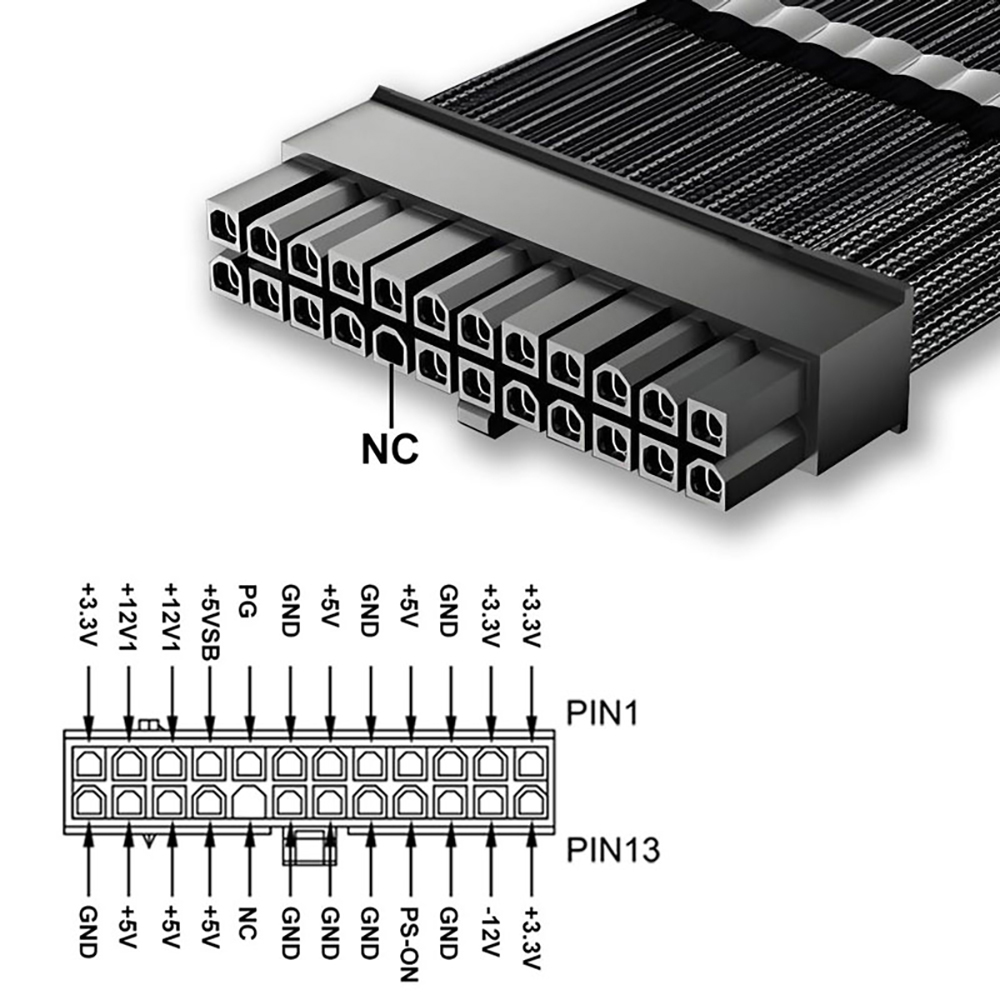

1x 20+4ピン メイン電源ケーブル (450mm): ATX/ATX12V マザーボード電源コネクタに対応。
1x 6+2ピン PCIe 電源ケーブル (480+150mm): シングルグラフィックカードの電源供給をサポートし、エントリーレベルのディスクリートグラフィックカードに適しています。
1x 4+4ピンCPU電源ケーブル（600mm）：LGA/AM4などの主流CPUソケットに対応し、安定した電力供給を保証します。
SATA + IDE電源ケーブル2本（450+140+140mm）：ハードディスク、光学ドライブ、ケースファンなどの機器の電源供給ニーズを満たし、十分な拡張性を備えています。

3. アプリケーションシナリオとハードウェア互換性
プロセッサの互換性：i3/i5シリーズCPU、およびAMDの同等ミドルレンジプロセッサ。
グラフィックカードの互換性：定格電力200W以下のエントリーレベルのディスクリートグラフィックカード（例：RTX 1650/3060/GTX1060/RX580/GTX970/R9 270/R9 270X/R9 280/R9 280X）に対応。APU（統合グラフィックCPU）および統合グラフィック搭載マザーボードにも対応。
構築シナリオ：日常的なオフィス用PC、軽めのエンターテイメント用PC、エントリーレベルのゲーミングPC、学習用PC。
シャーシ互換性：すべての標準的なミドルタワーケース、および標準的なATX電源に対応する一部のミニPC（シャーシの電源ベイの制限事項を事前にご確認ください）

4. コアバリューの概要
PSU 500W非モジュラーATX電源は、「高効率、静音動作、安定性、互換性」を核とした設計です。80 Plus Gold認証による高効率、FDBファンによる静音性の向上、アクティブPFCと複数の保護機能によるハードウェアの安全性の確保、そして豊富なケーブル構成により、i3/i5 CPUとエントリーレベルのグラフィックカードを搭載したエントリーレベルのシステム構成に最適です。日常的なオフィスワークや軽めのエンターテイメント用途に、コストパフォーマンスに優れた電源ユニットです。
