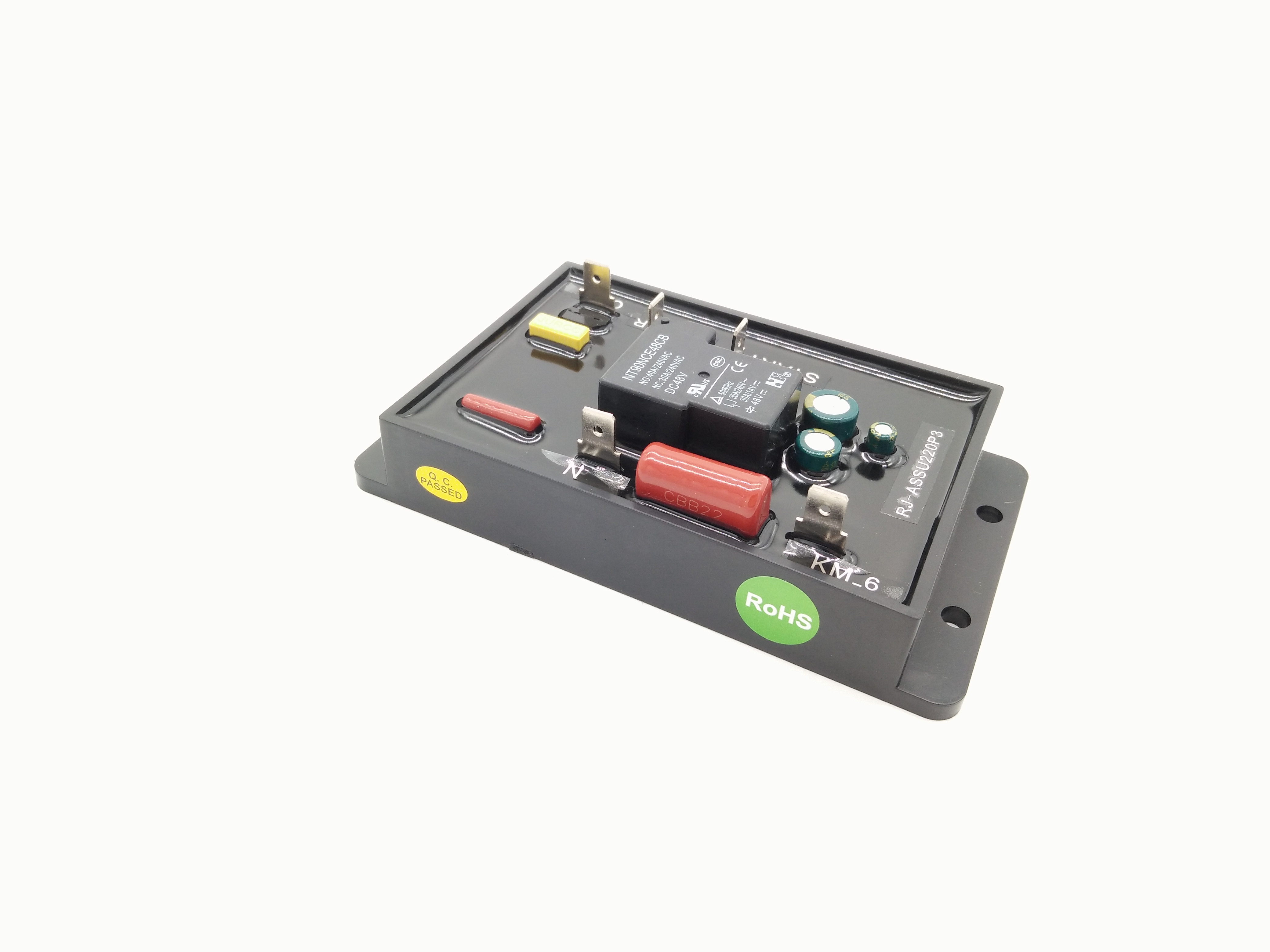

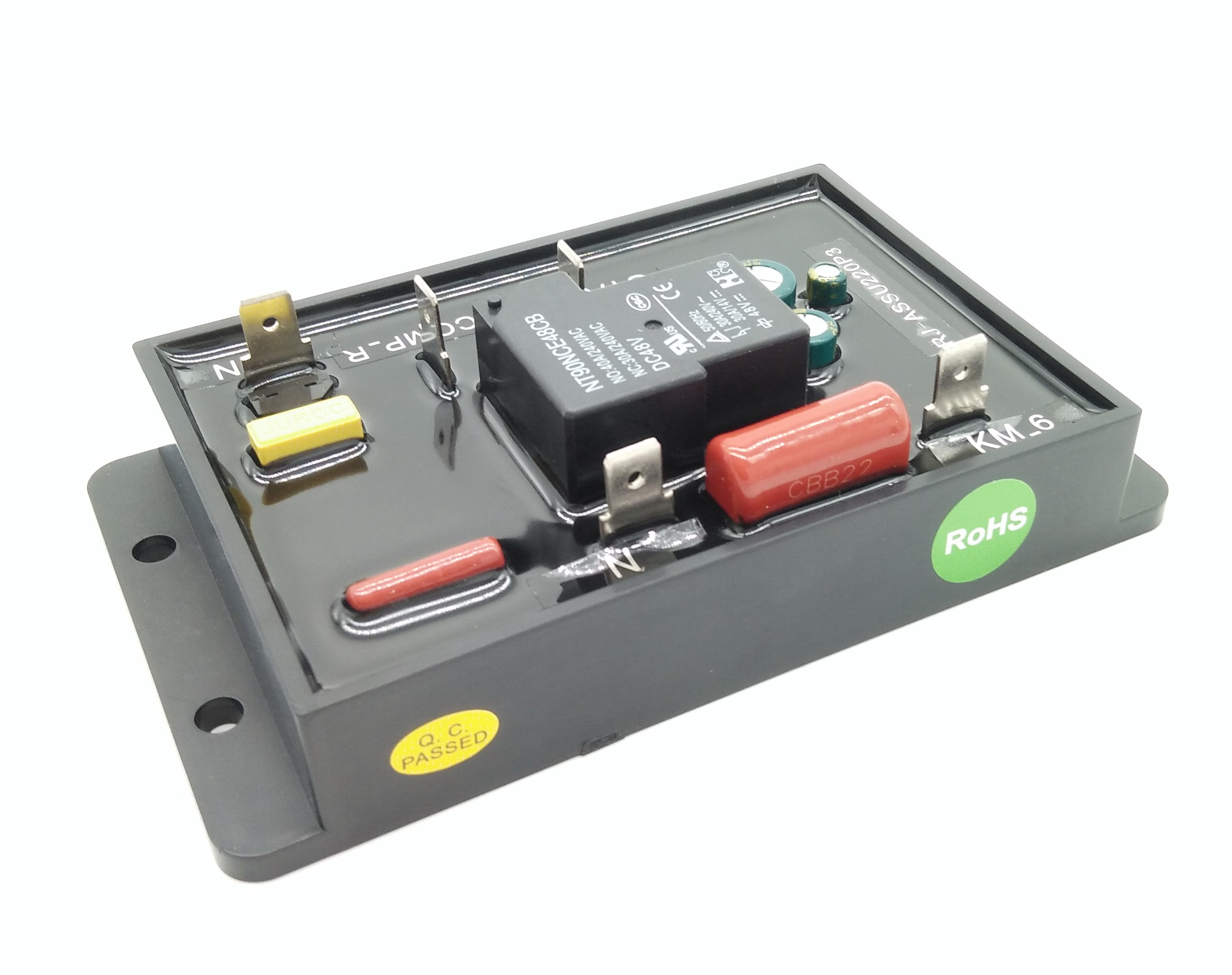

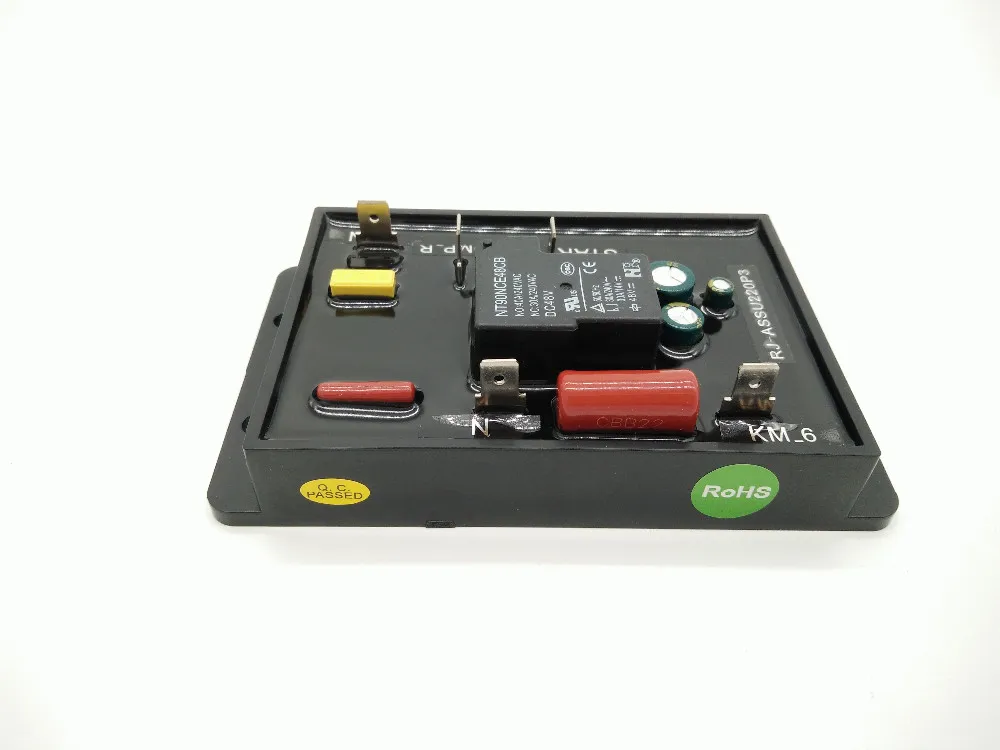

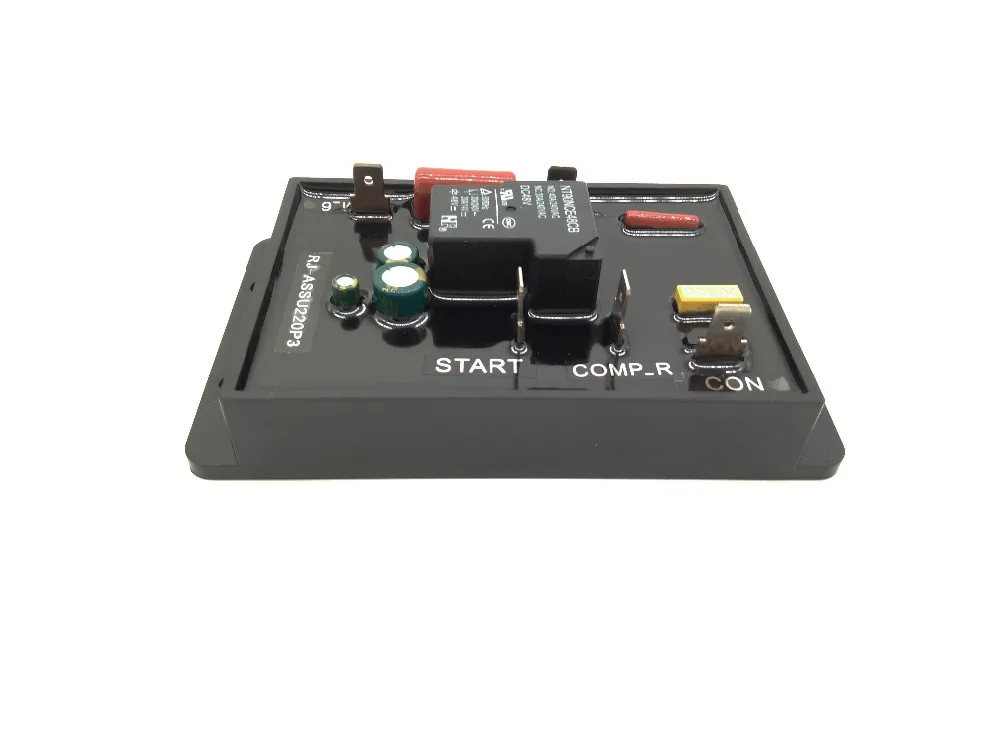

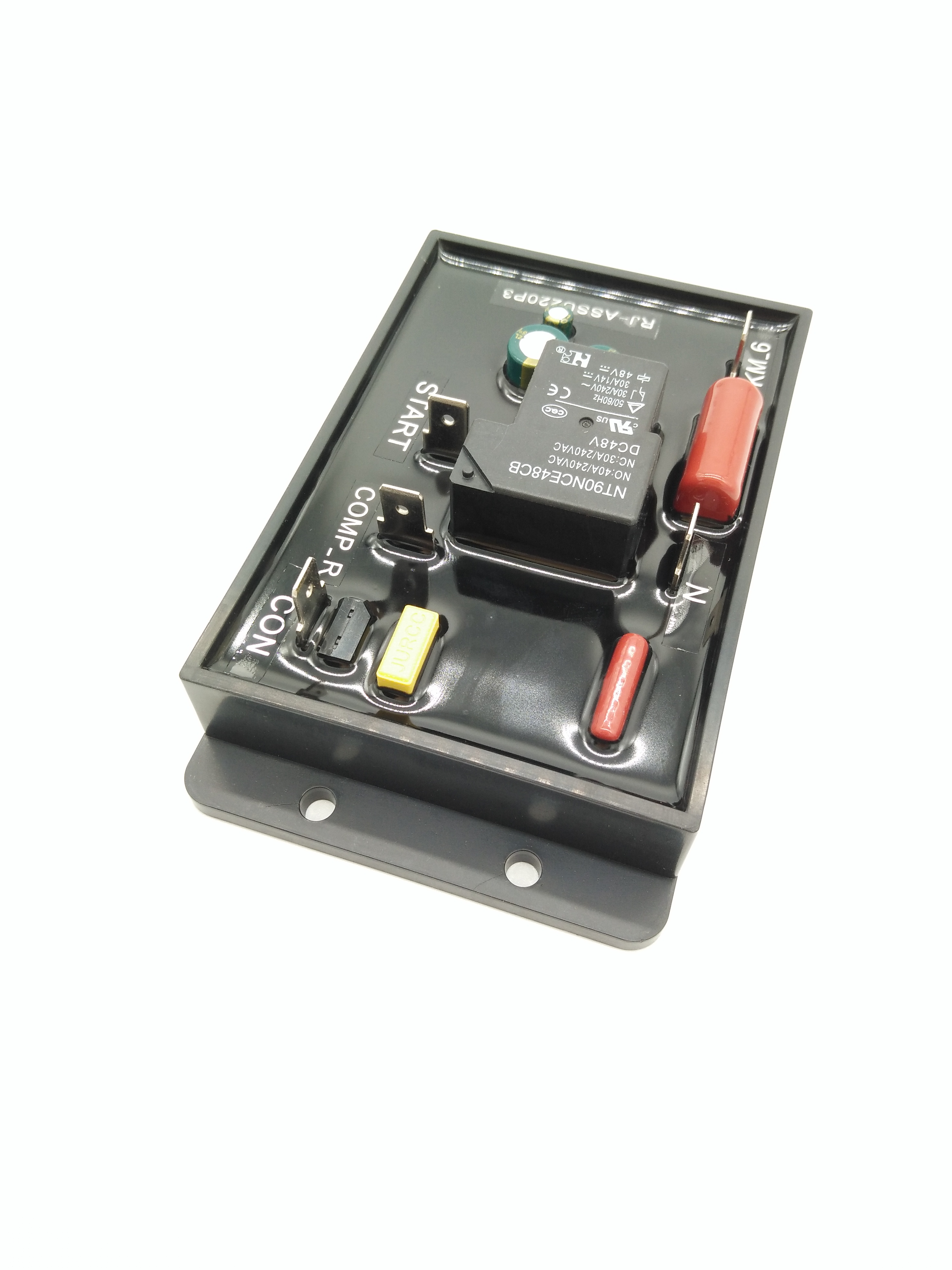

エアコンソフトスタートコントローラー RJ-ASSU220P3 設置説明書
(単相AC220V)
Introduction:
RUIJING ソフトスタート コントローラー - RJ-ASSU220P3 は、起動電流を通常最大 70% 削減する効果的なソリューションを提供しますが、それでもコンプレッサーとモーターに完全な起動トルクを提供します。エアコンのコンプレッサーや誘導モーターの全面始動には、運転電流の最大 7 ～ 8 倍の突入電流と、運転トルクの最大 3 倍の始動トルクが伴います。不必要なトルクが増加すると、機械に突然の機械的ストレスがかかり、磨耗が増加し、サービスコストが上昇し、耐用年数が短くなります。さらに、高い突入電流と電流ピークにより、電源システムに主電源と発電機の負荷が増大し、電圧降下が生じ、他の貴重な機器やシステム機能が故障する可能性があります。
RJ-ASSU220P3は、組み込み設計のエアコン（単相電源システム用）ソフトスタートコントローラです。コンプレッサー/モーターの起動電圧をインテリジェントに調整して、起動時の突入電流とサージ電流を効果的に低減します。これにより、公共事業ネットワークやオンサイトの AC 電源システムからの消費電力が大幅に削減されますが、コンプレッサーとモーターに最大の起動トルクを提供します。 RJ-ASSU220P3 は突入電流を効果的に制限するため、電源の安定性が向上し、他の負荷に影響を与えたり、他の負荷を破壊したりする可能性のある過渡的な電圧降下を軽減します。これにより、電源システムの大型化の必要性がなくなり、電源容量、充電メーター、回路ブレーカー、送電線容量などへの設備投資が削減され、モーターやコンプレッサーの耐用年数が効果的に延長されます。
RJ-ASSU220P3 は、コンパクトなサイズ、軽量でコスト効率の高いソフトスタート コントローラで、防火ハウジングを備え、樹脂で密封されているため、極端な天候に耐え、過酷な環境 (エアコンの室外機) にも耐えることができます。これにより、RJ-ASSU220P3 は高い信頼性と安定性を備えたコスト効率の高いソリューションになります。
特徴：
突入電流を制限します
サージ電流を除去
電子過負荷保護リレー内蔵でモーター/コンプレッサーの寿命を延長
一体型バイパスコンタクタにより発熱を低減
トルク制御によりスムーズな始動・停止を実現
振動と機械的損傷を軽減します
始動時の衝撃とドライブトレインのストレスを軽減します。
配線と設置が簡単で、機器のダウンタイムを短縮します。
高信頼性と長寿命
仕様：
電気:
公称動作電圧: 220Vac (187~266Vac)、単相
最大連続動作電圧: 266VAC。
最大連続動作電流: 18A
過電流制限: 30A/1 分
最大非反復突入電流: 170A (
最大サージ電流: 120A (
ソフトスタートアップ時間: 1±0.5s
消費電流：48mA（容量性AC220V）
消費電力：15VA未満
動作時間: 45,000 時間以上 (定格動作温度)
効果的なソフトスタートオン/オフサービス:
保護：
ハウジングとシャーシ間の絶縁抵抗:
ハウジングとシャーシ間の耐電圧:
200m/s2、11ms以上の耐衝撃性。
耐振性：10～55mm(複振幅1.5mm)
保護の再起動時間間隔: 180 秒
環境：
使用温度：-40～85℃。
使用湿度: 0~95% RH (
機械的:
コントローラハウジングは不燃性プラスチック製
過酷な環境に対する耐久性に優れたエポキシ樹脂によるパッケージおよび封止
寸法：120mm×70mm×20mm
重量: 200g
応用：
エアコン（単相220V 1P/2P/3Pに適用）
設置写真
設置写真2
設置写真3
