800W モーター速度レギュレーター ホール付き/ホールなし DC11-75V 20A ブラシレスモータードライバーボード モーターガバナ フォワードおよびリバースコントローラー
仕様:
電圧範囲: DC11V-75V
連続最大電流：20A
連続最大電力：800W

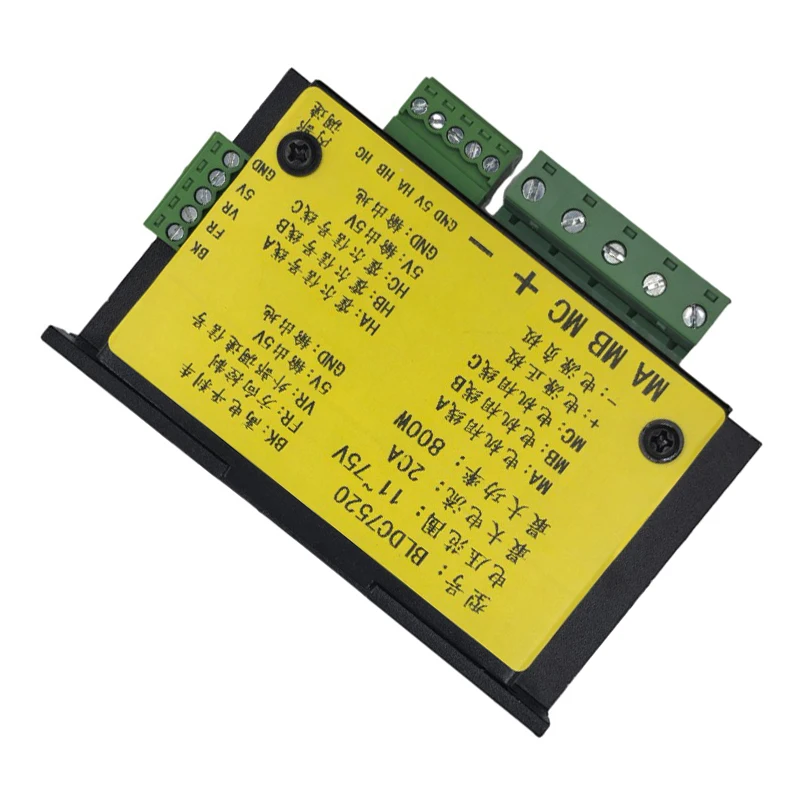

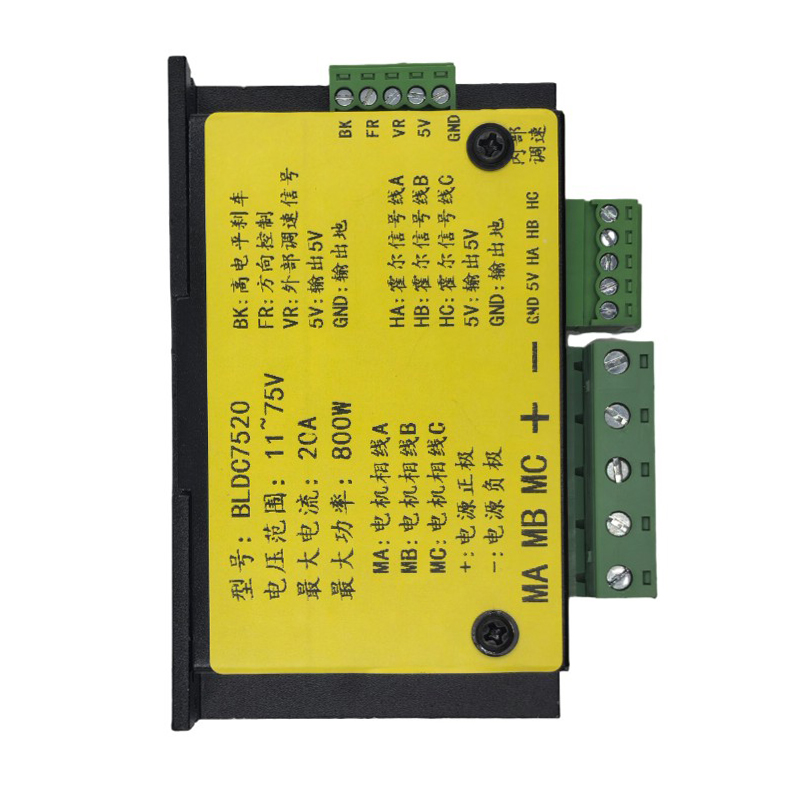

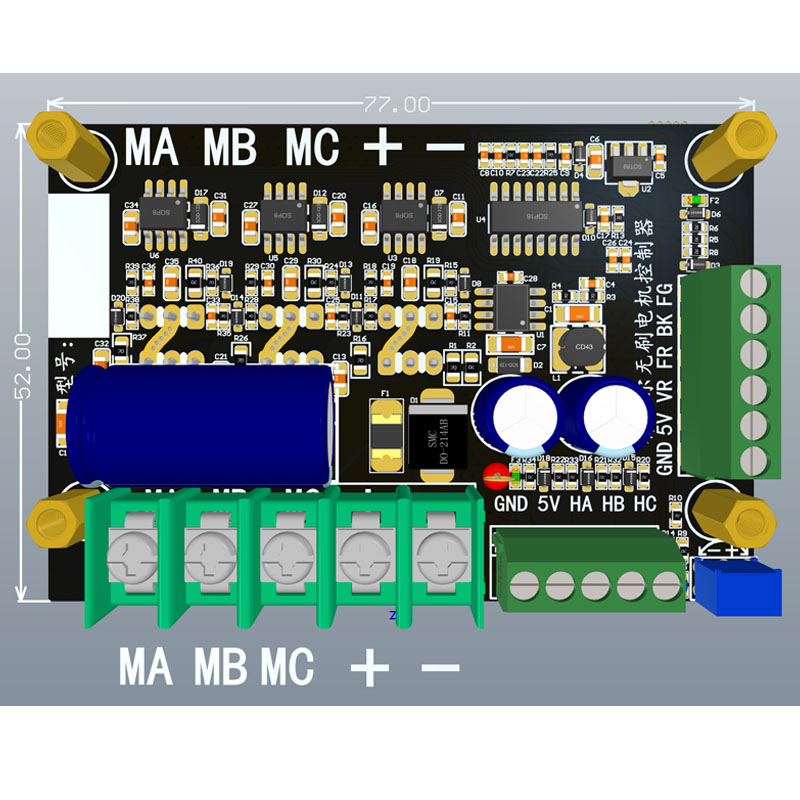

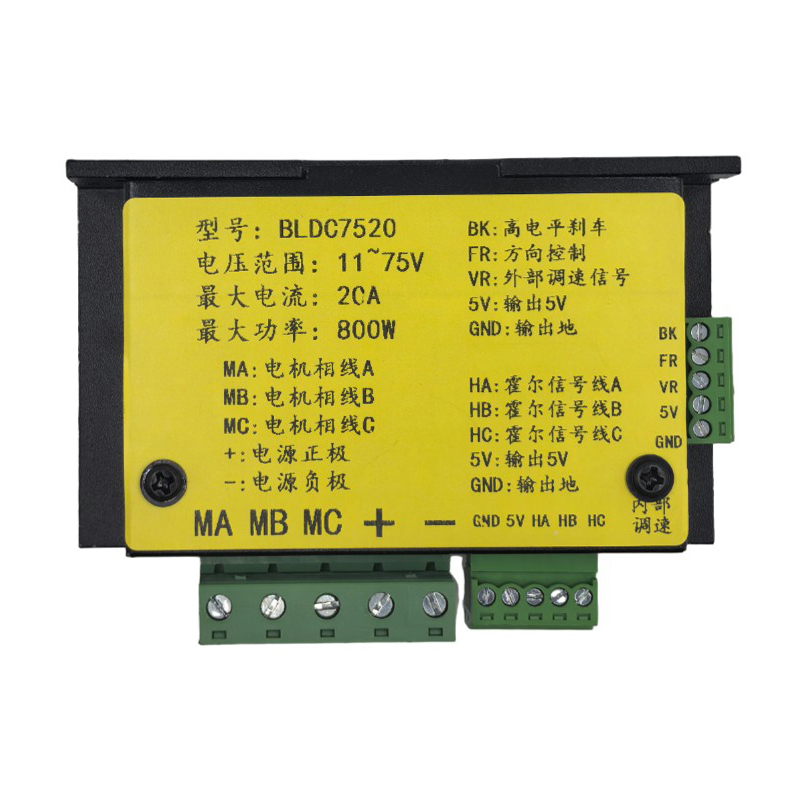

ホール付き:
モーター端子配線の定義:
MA：ブラシレスモーターのA/U相線を接続します。
MB：ブラシレスモーターのB/V相ラインを接続します。
MC：ブラシレスモーターのC/W相線を接続します。
：モーター電源（DC11V～75V）
-：モーター電源-
GND: モーターホールフィードバックラインの電源に接続されるマイナス端子(-)
5V: モーターホールフィードバックラインに接続された電源のプラス端子 ( )
HA: モーターホールフィードバックラインに接続された Ha ライン
HB: モーターホールフィードバックラインに接続されたHb線
HC: モーターホールフィードバックラインに接続された Hc ライン

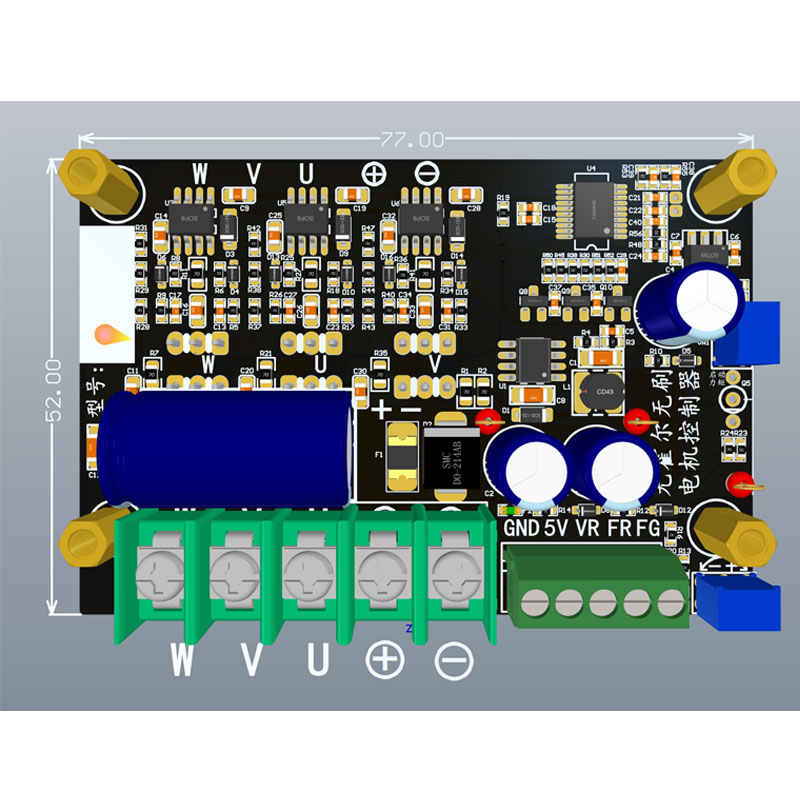

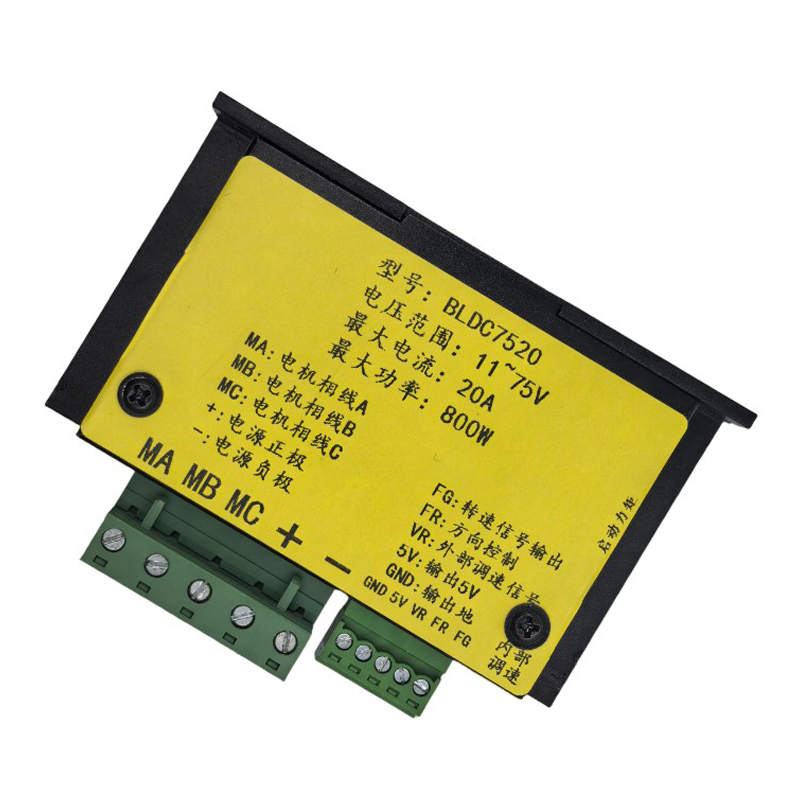

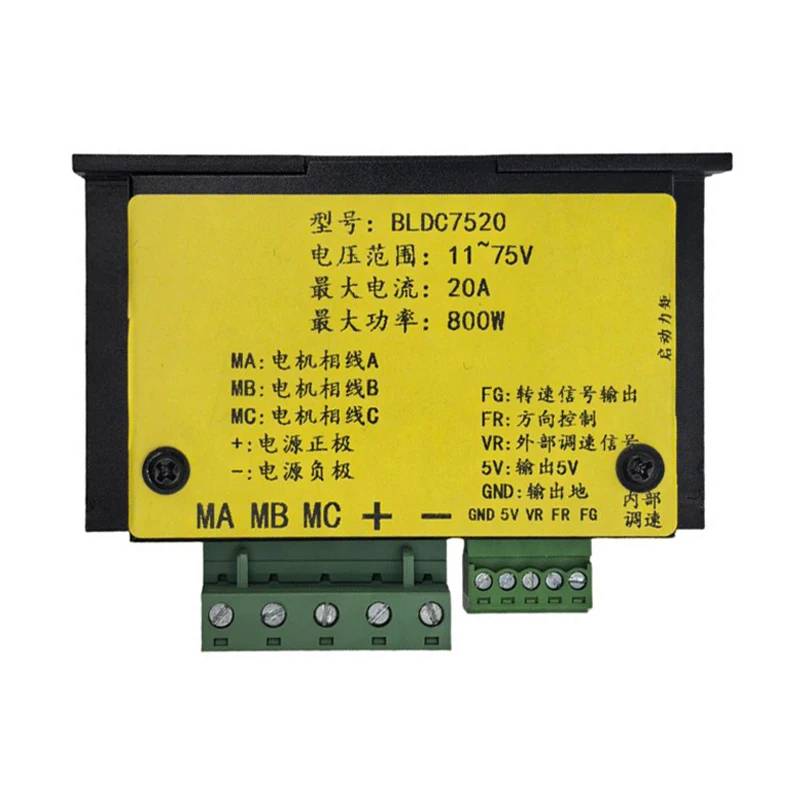

ホールなし:
モーター端子配線の定義:
電圧範囲: DC11V-75V
連続最大電流：20A
連続最大電力：800W
モーター端子配線の定義
MA：ブラシレスモーターのA/U相線を接続します。
MB：ブラシレスモーターのB/V相ラインを接続します。
MC：ブラシレスモーターのC/W相線を接続します。
制御端子配線の定義:
GNG: 出力電源グランド
5V: 出力 5V (制御信号にのみ電力を供給でき、他の電気製品には電力を供給できません)
VR：外部速度制御信号、電圧またはPWM信号速度制御入力端子
FR：方向制御。ハイレベル（または接続されていない）またはGNDに接続すると、モーターは異なる方向に回転します
BK: ブレーキ信号。0 ～ 5V に接続されます。電圧が高いほど制動（無効電力制動、モータの三相線を短絡して制動）が強くなります。
FG：速度信号出力、モーターが転流するごとに1パルス出力
速度規制について：
1. 内部速度調整
制御端子の5VをVRに短絡し、内部の速度調整つまみを調整して速度を調整します。
2. 外部速度調整
VR 入力電圧または PWM 信号はモーター速度を制御します。このとき、内部速度制御ノブは入力信号の減衰率を 0 ～ 100 の範囲で制御します。
注記：
1.光と画面の違いにより、商品の色は写真と多少異なる場合があります。
2.手動測定のため、1mm〜1cmの誤差はご了承ください。
パッケージは以下を含みます：
1x
