斜め挿入防止機能付きスリムラインSFF-8654 8i 74ピンPCI-E - デュアル2X OCulink 8611 4iサーバーグラフィックカードケーブル 0.5m/1.0m
製品説明：
斜め挿入防止機能付きスリムラインSFF-8654 8i 74ピンPCI-E - デュアル2X OCulink 8611 4iサーバーグラフィックカードケーブル
シリーズ：ミニSAS
ケーブル長：0.5m/1m
ワイヤーサイズ：30AWG/32AWG。錫メッキ銅、外径：0.9×2.3mm
嵌合部品へのロック：ラッチ付き
めっき：Au 30u' min、Ni 100u' min
カラー：ケーブルホワイト、オーバーモールドブラック
環境コンプライアンス：ROHS
可燃性：ケーブル水平燃焼、PCB 94V-0、PBT 94V-0
アプリケーション
データ／通信
1. RAID（冗長ディスクアレイ）
2.ワークステーション
3.ラックマウントサーバー
4.サーバー
5.収納ラック
特徴と利点
1.伝送速度24Gbps。
2. SAS4.0の仕様を満たしていること。
機械的性能
交配力と非交配力
条件: EIA 364-13。挿入および抽出速度:
毎分25mm。
嵌合力：Mini SASの場合、最大55N。
分離力：Mini SASの場合、最大49N。
嵌合力：SATAコネクタの場合、最大45N。
取り外し力：SATAコネクタの場合、最大10N。
電気的性能
1.現在の評価に連絡してください
嵌合時のピンあたりの最大電流は0.5アンペアです。
2. 定格電圧
嵌合時、非嵌合時を問わず、接点あたり30VAC。
3.接触抵抗
初期抵抗値は最大30mΩ、ストレステスト後は最大15mΩ。
4. 耐電圧
500VACを1分間印加しても、故障は発生しなかった。
5.絶縁抵抗
最低1000MΩ。
信号完全性
1. 嵌合コネクタのインピーダンス：85Ω±15%
2. ケーブルの絶対インピーダンス：85Ω±10%
3. ケーブルペアのマッチング：±5オーム
4. コモンモードインピーダンス：25～40オーム
5. 挿入損失：最大-6dB（4.5GHzまで）
6. クロストーク：最大24GHzで-26dB。
製品の環境コンプライアンス
RoHS2.0：準拠
中国RoHS指令：はい
REACH SVHC: はい
低ハロゲン性：未審査

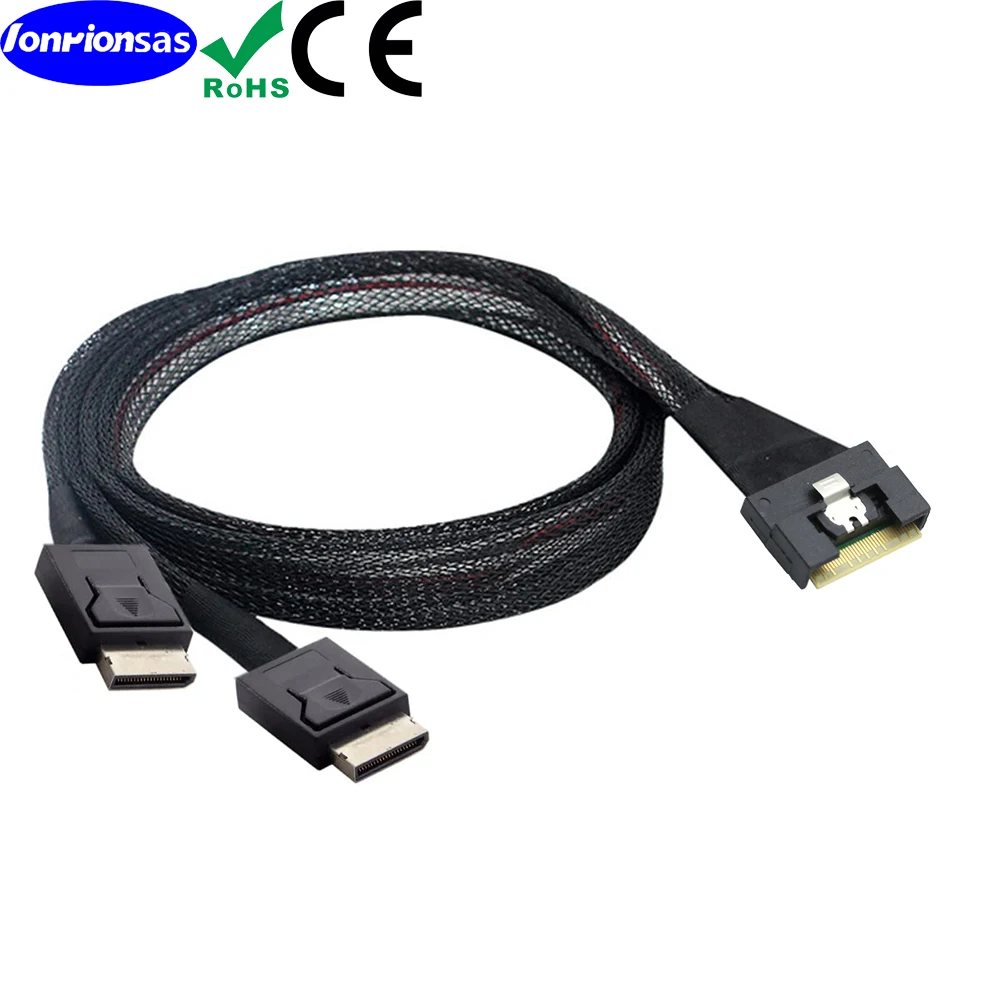

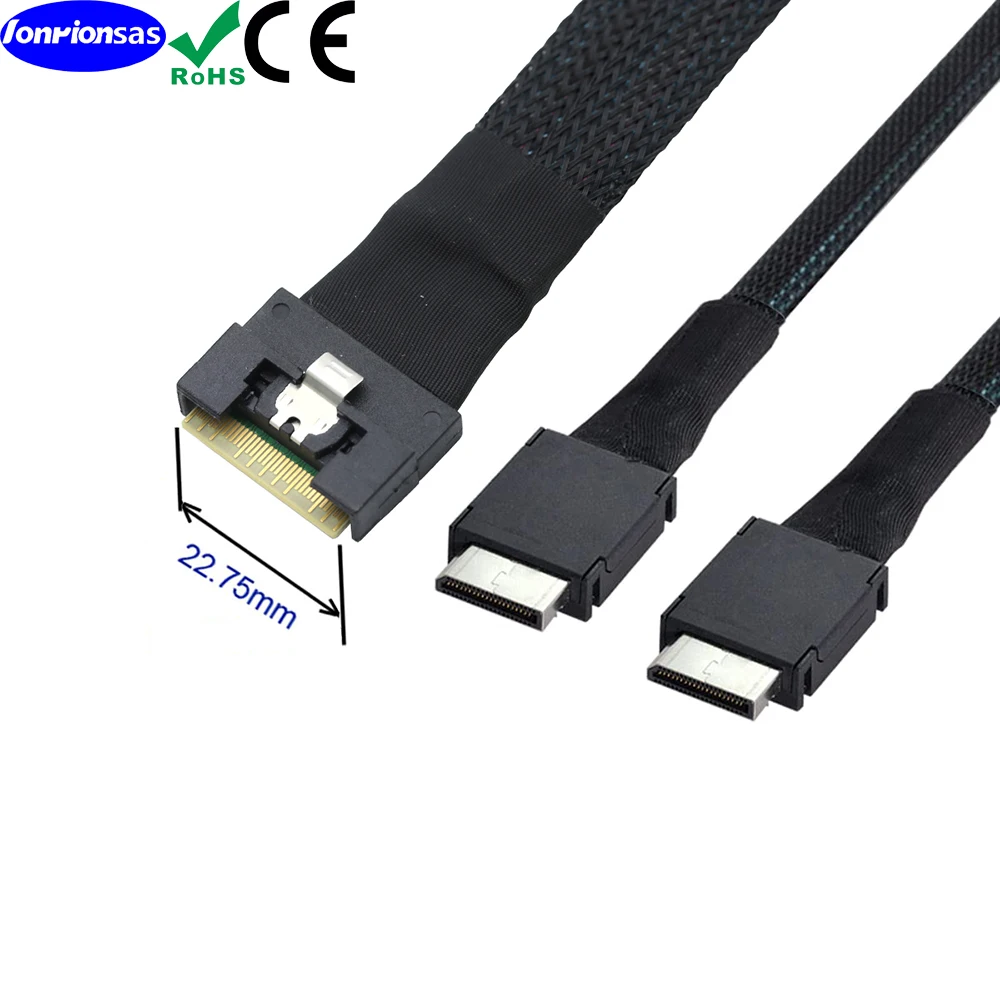

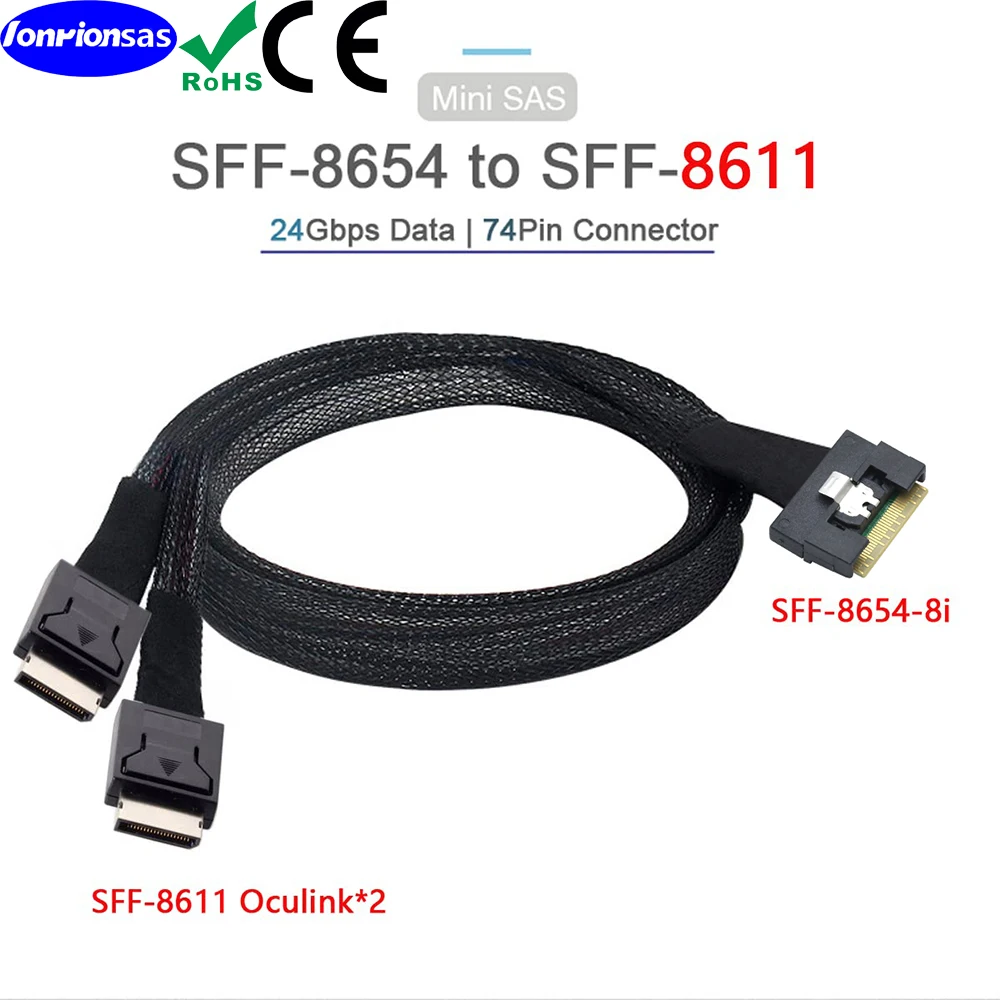

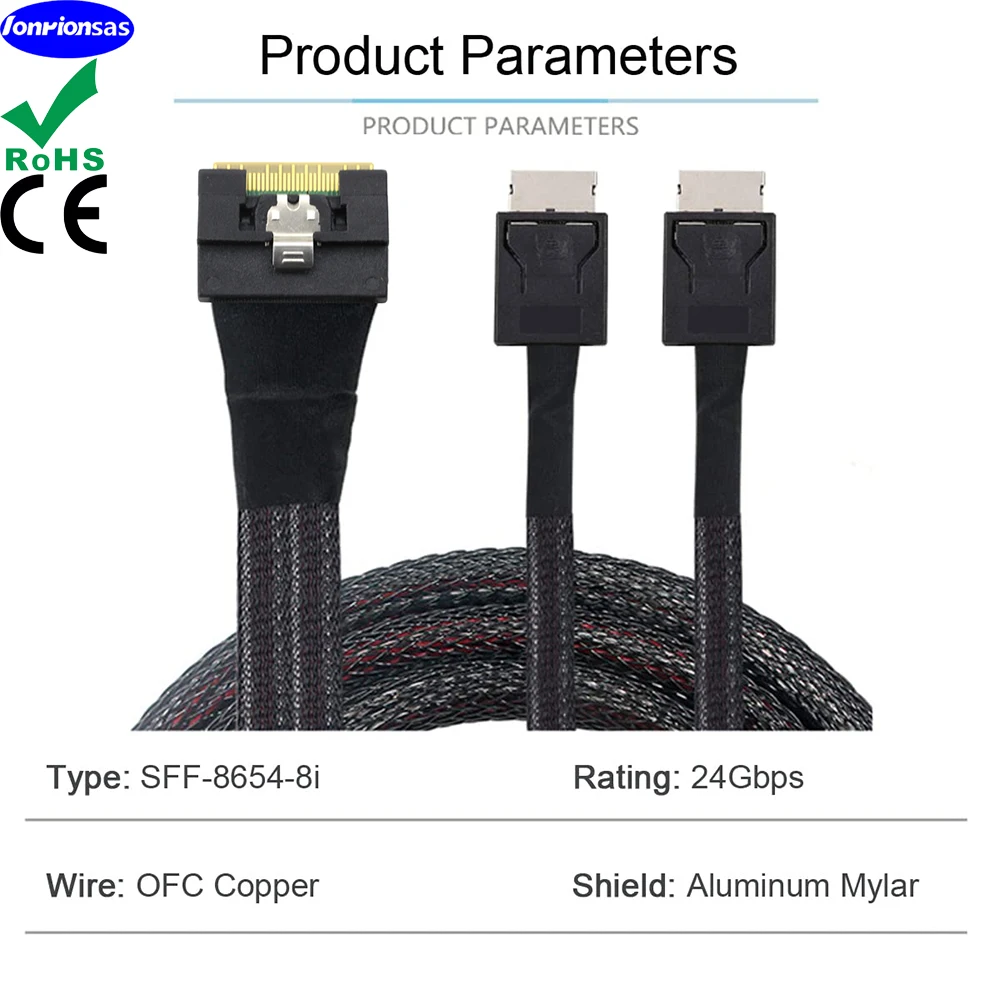

商品写真
