【注記】

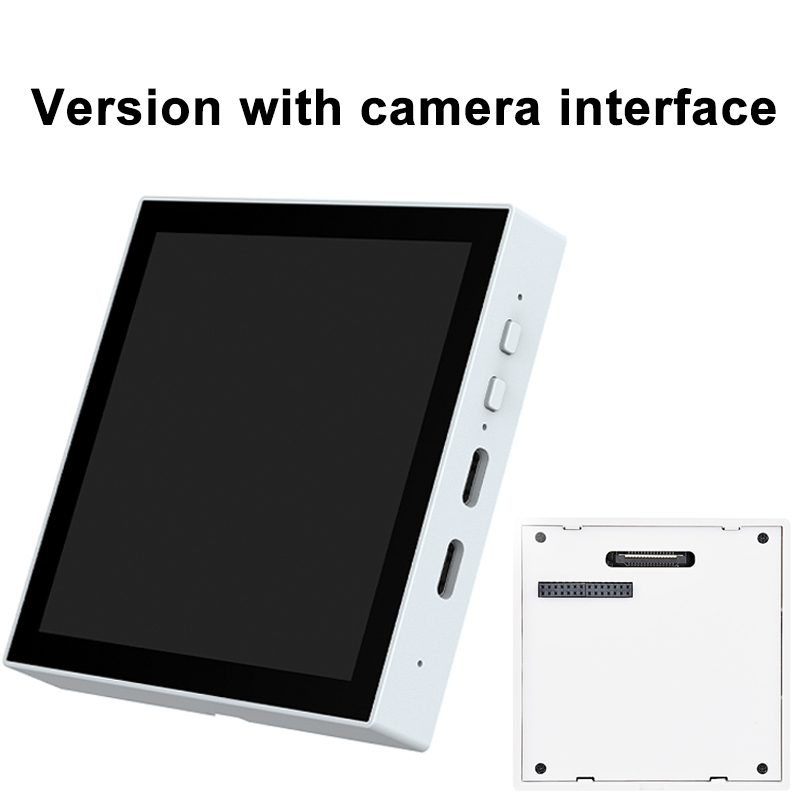

[]【カメラ】バージョン、ないカメラが含まれています、別途購入してください、ないRS485-ETH-リレーをサポート
[] 【RS485-ネットワークポート-リレー】いいえカメラのサポート

ESP32-P4 スマート 86 ボックス

ESP32-P4 モジュールをベースとした Smart 86 ボックス、二次開発をサポート

スマートライフと産業 IoT を強化し、シナリオベースの制御を手の届く範囲に実現

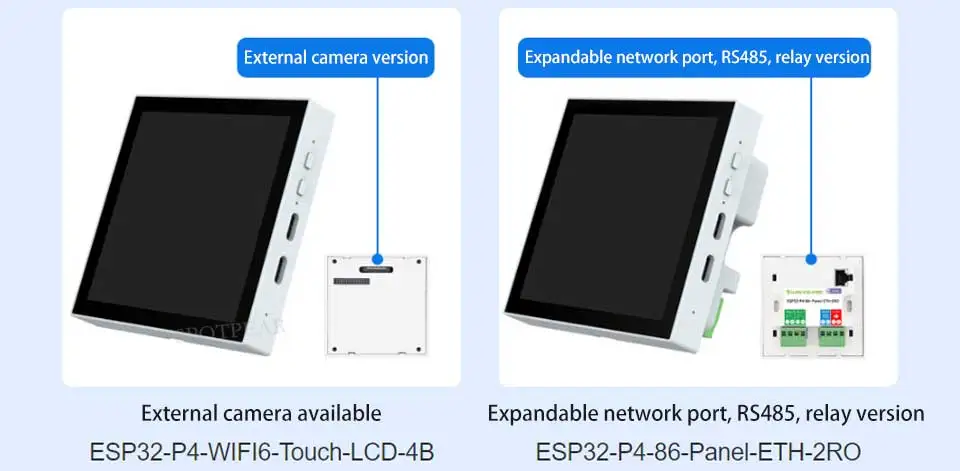

バージョンの選択

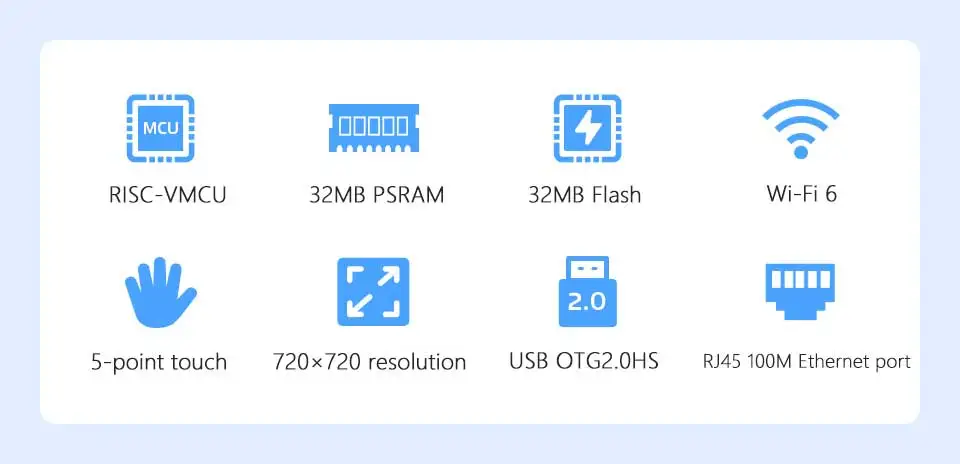

製品の特徴

このシリーズの製品は、ESP32-P4 チップをベースとした高性能開発ボードです。デュアルコアとシングルコアの RISC-V アーキテクチャ設計を採用し、解像度 720 × 720 の 4 インチ IPS タッチスクリーンを搭載し、統合画像信号プロセッサ (ISP) を備えた MIPI-CSI や高速接続をサポートする USB OTG 2.0 HS インターフェイスなど、さまざまなヒューマンコンピュータインタラクションインターフェイスをサポートします。 ESP32-P4 チップには、デジタル署名周辺機器と専用のキー管理ユニットが統合されており、データと操作のセキュリティを確保します。高性能および高セキュリティのアプリケーション向けに設計されており、ヒューマンコンピューターインターフェイスのサポート、エッジコンピューティング機能、および IO 接続特性に関する組み込みアプリケーションの高度な要件を完全に満たしています。

RISC-V 32 ビットデュアルコアおよびシングルコアプロセッサを搭載した高性能 MCU
128KB HP ROM、16KB LP ROM、768KB HP L2MEM、32KB LP SRAM、および 8KB TCM を内蔵
強力な画像および音声処理機能、画像および音声処理インターフェイスには、JPEG コーデック、ピクセル処理アクセラレータ (PPA)、画像信号プロセッサ (ISP)、および H264 ビデオエンコーダが含まれます。
32MB PSRAM はチップパッケージ内にスタックされ、32MB またはフラッシュはパッケージの外側に統合されています
MIPI-CSI、MIPI-DSI、USB 2.0 OTG、イーサネット、SDIO 3.0 Micro SD カードスロット、エコーキャンセルをサポートするデュアルマイク、スピーカー端子、RTC バッテリー端子などの共通周辺インターフェイスがボード上に引き出されます (製品ごとに異なるリードアウト部品があります。リソースの紹介を参照してください)。
セキュアブート、フラッシュ暗号化、ハードウェア暗号化アクセラレータ、およびハードウェア乱数ジェネレータをサポートします。また、ハードウェアアクセス保護もサポートしているため、アクセス権管理 (APM) と権限の分離が可能になります。

画面パラメータ

名前	4インチIPSタッチスクリーン
解決	720×720
通信インターフェース	RGB565、RGB666、RGB888をサポート
表示パネル	IPS
タッチ式	キャパシタンス
タッチチップ	GT911
輝度	400cd/平方メートル
対比	1200:1
視野角	170°

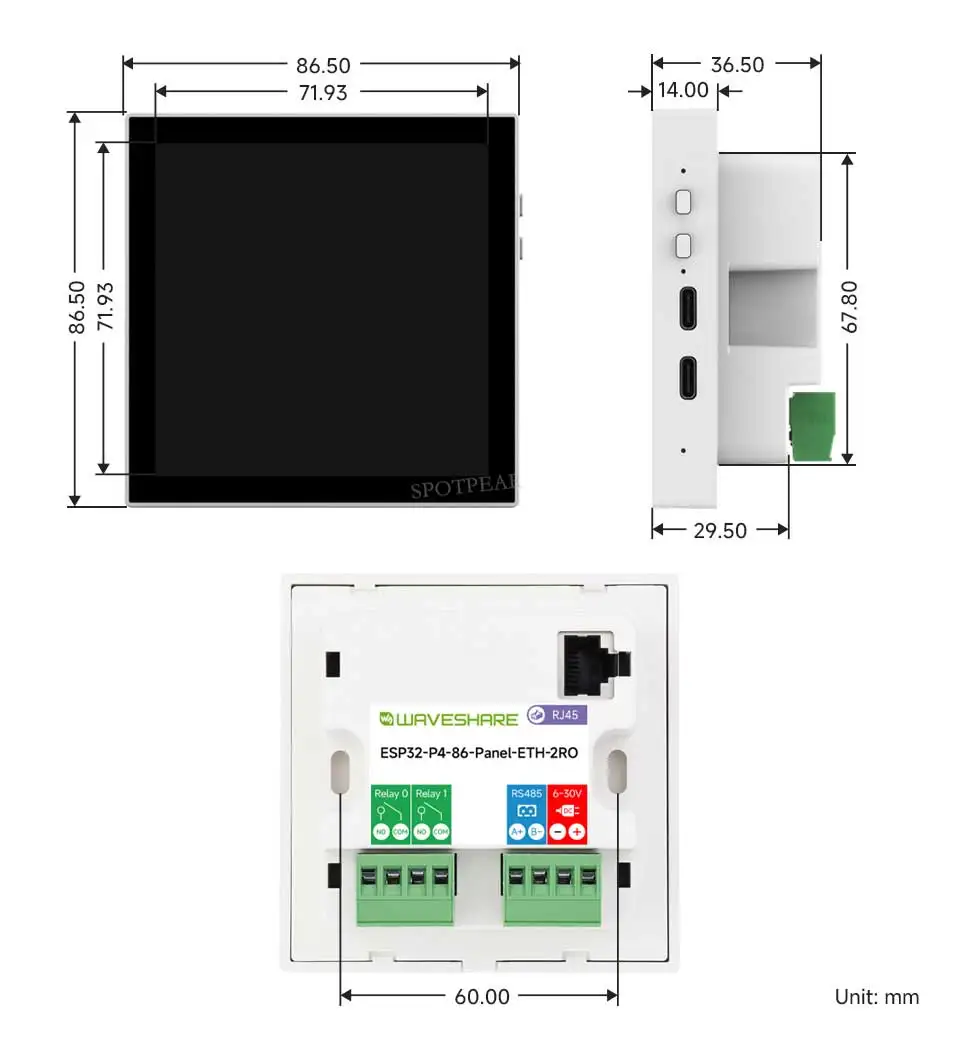

寸法 (H×V)	86.5×86.5(mm)
表示サイズ（縦×横）	71.93×71.93(mm)
ドットピッチ（縦×横）	0.0999×0.0999(mm)
表示色	1670万色

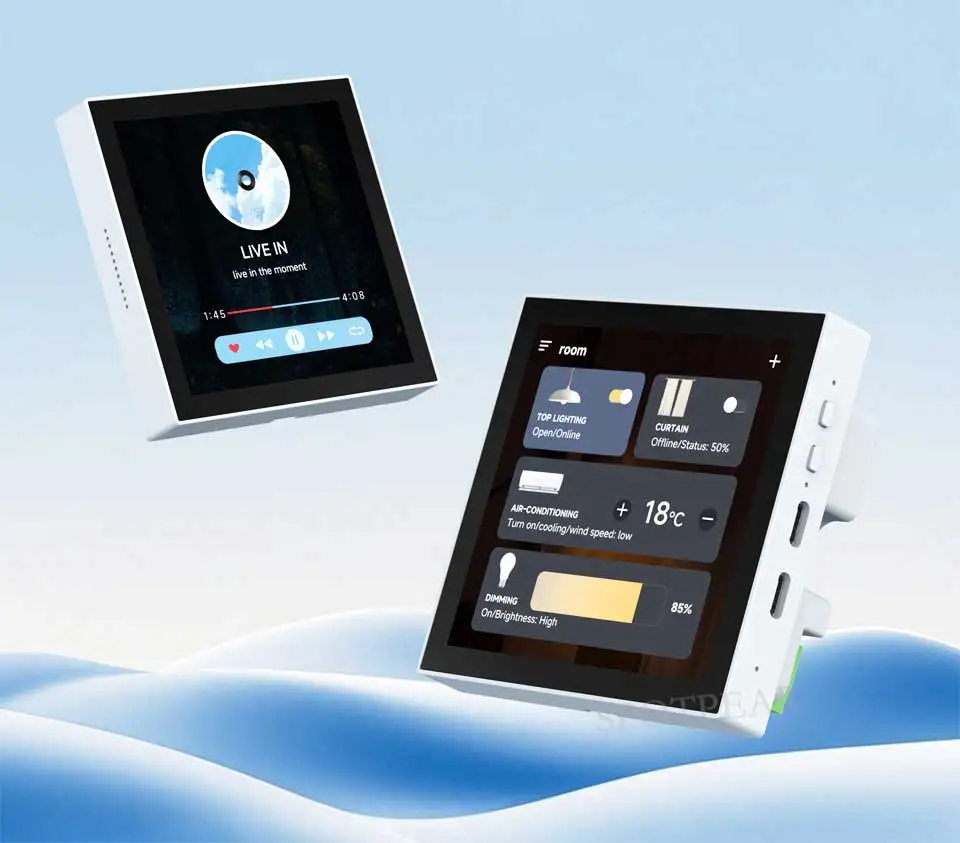

4インチIPSタッチスクリーン

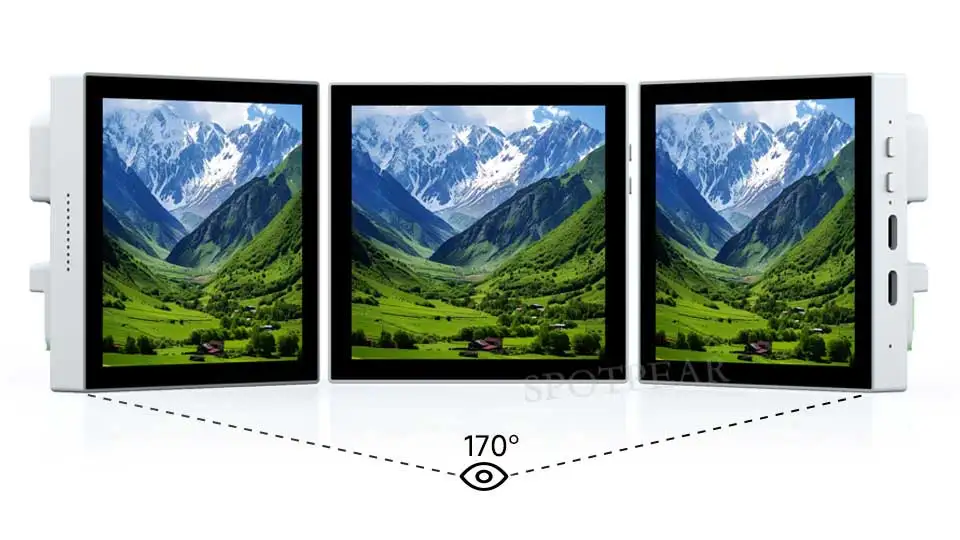

170°の広視野角、優れた表示性能、高コントラスト

静電容量式5点タッチスクリーン

5 点敏感タッチをサポートし、直観的な操作と高速応答を深く統合し、開発をより効率的かつ便利にします。

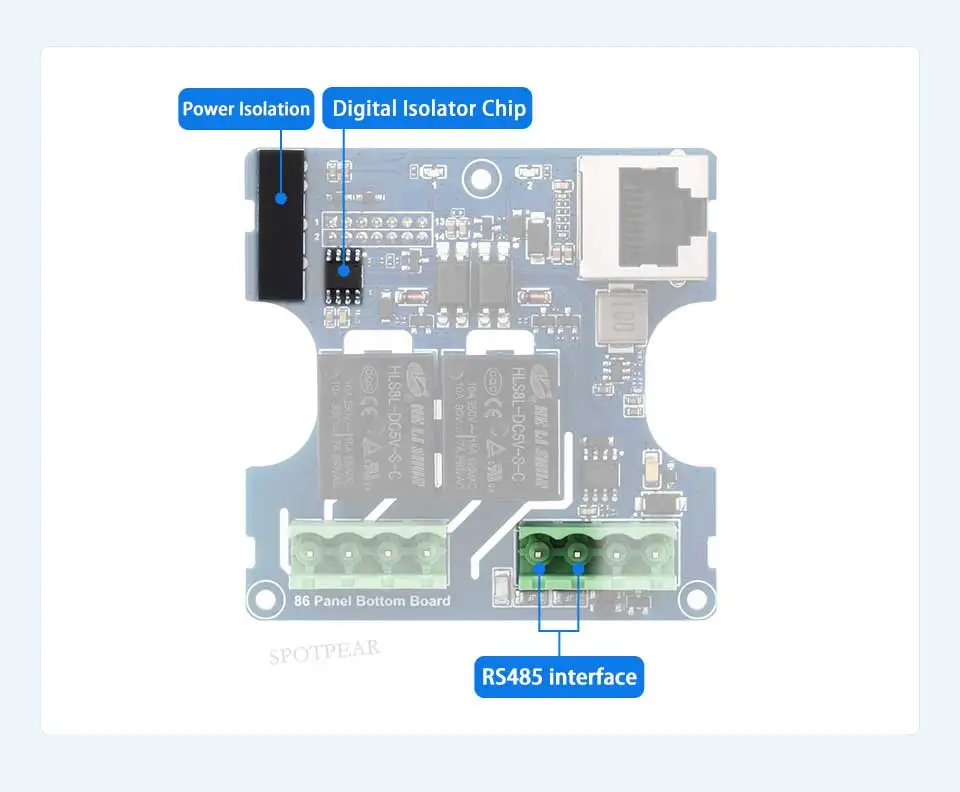

RS485インターフェース

電源絶縁、デジタル絶縁、TVS、その他の保護機能を内蔵し、データの自動送受信が可能

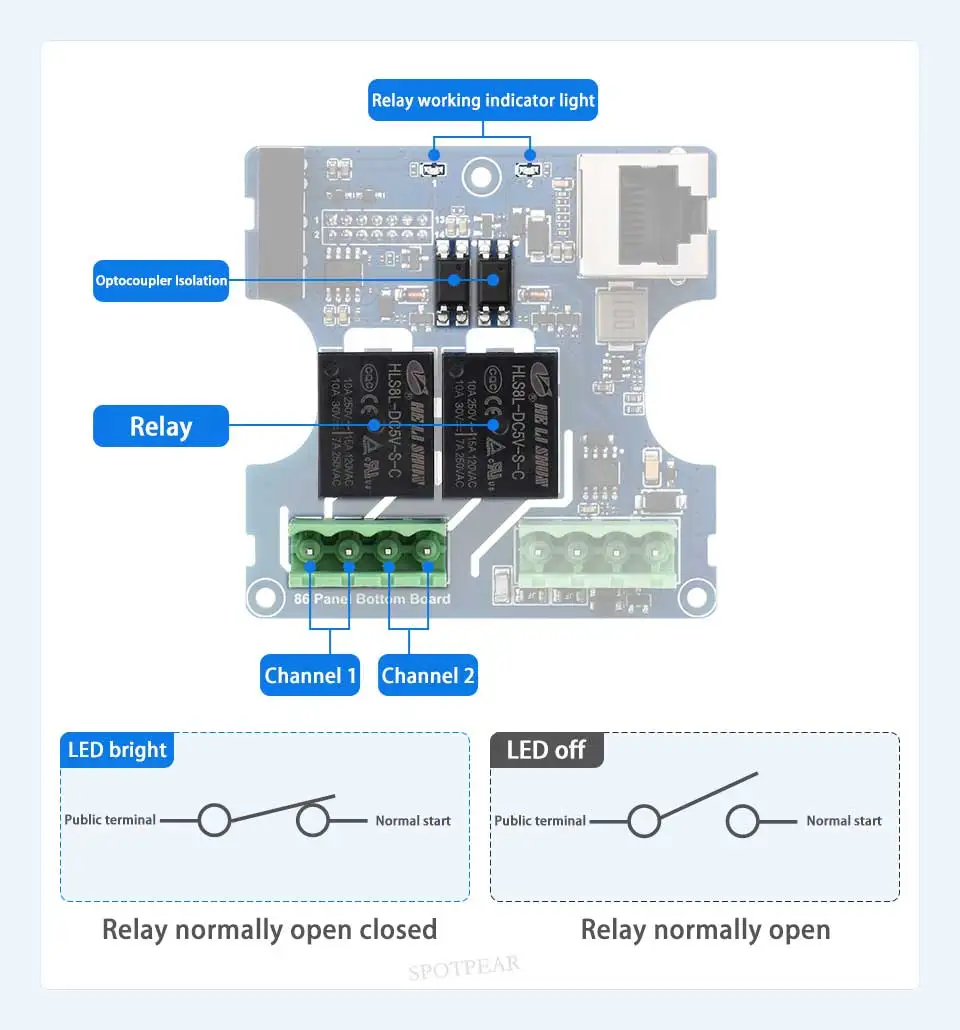

デュアルリレー

高電圧回路からの干渉を避けるためのフォトカプラ絶縁

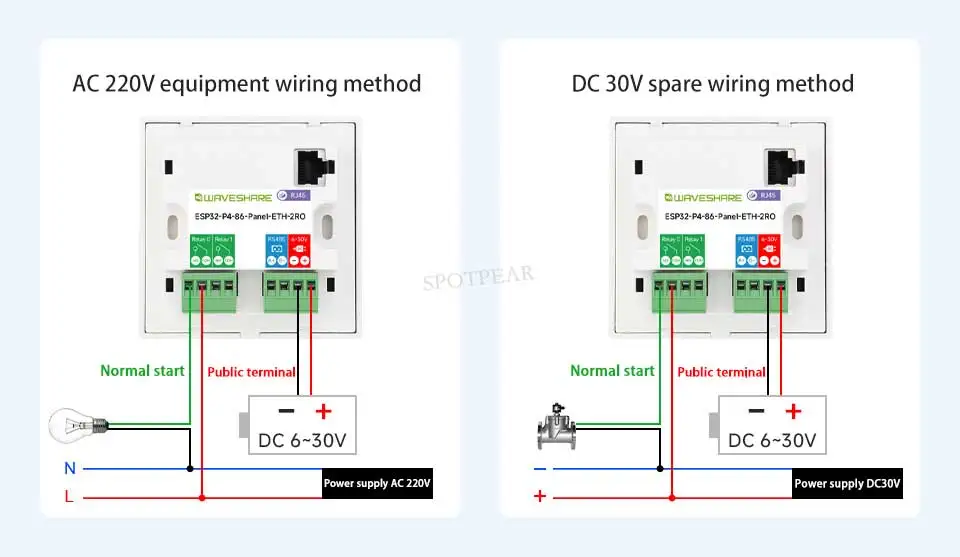

リレー配線

このデバイスには、10A 250V AC または 10A 30V DC の接点容量を持つリレーが搭載されています。家庭用の220V AC機器を直接制御できるほか、30V以下のDC機器も制御できます。

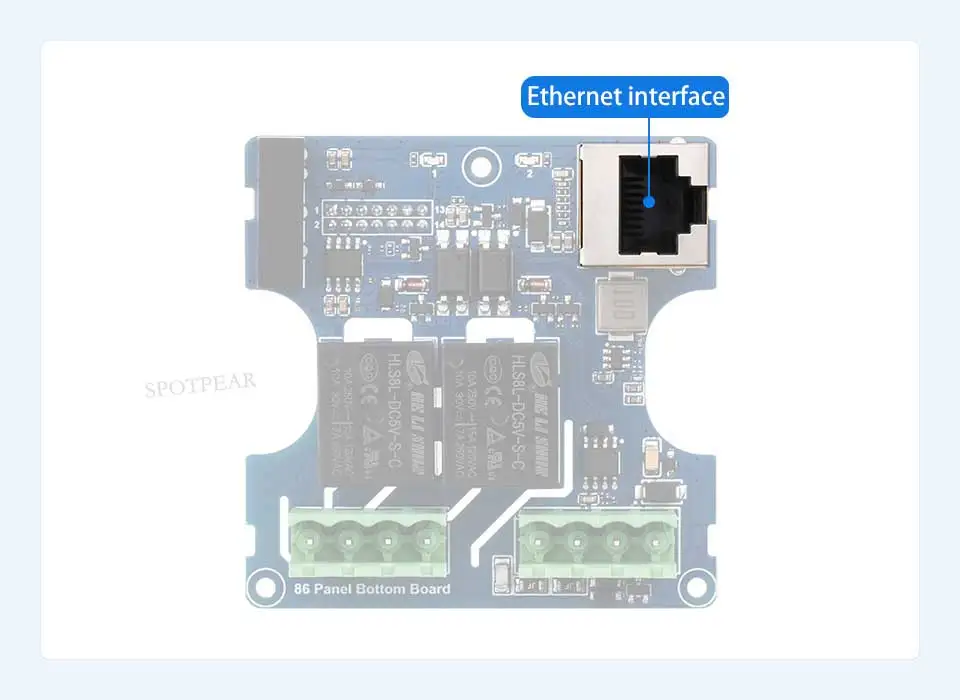

100M RJ45ネットワークポート

10M / 100M有線ネットワーク通信をサポート

注: ネットワークケーブルを接続するときは、86 下部ボックスの奥行きを考慮する必要があります。ショートボディのクリスタルヘッドネットワークケーブルを選択できます

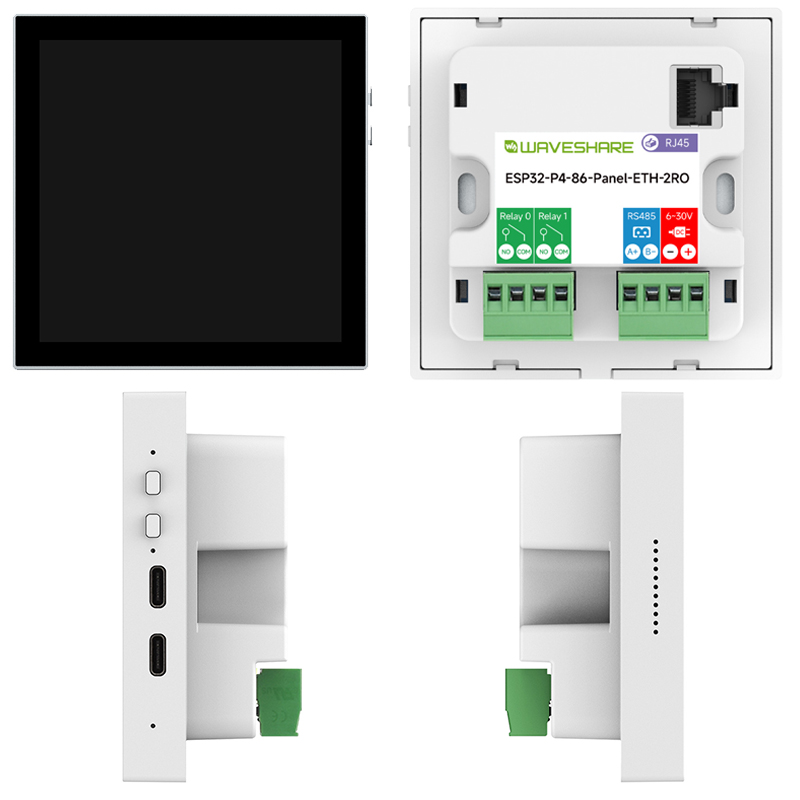

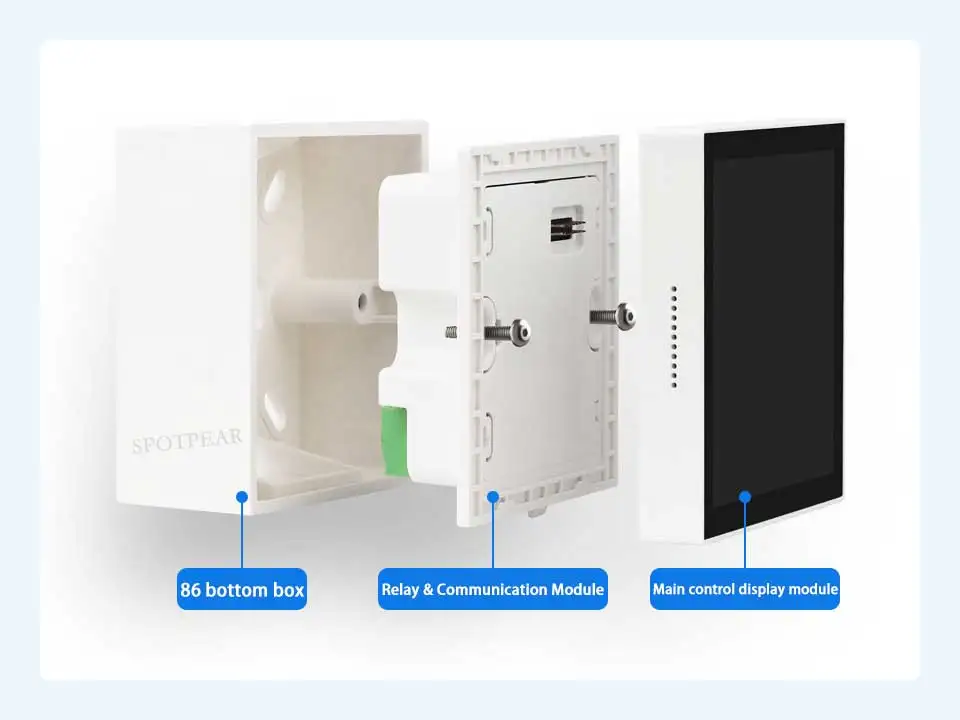

設置図

モジュール構造設計の標準 86 仕様で、設置が簡単

注: 86 ベースボックスとネジは付属しません。

奥行き33mm以上の86型バックボックスの使用を推奨します。
RJ45 インターフェイスに接続する必要がある場合は、深さ 35 mm 以上の下部ボックスを使用することをお勧めします。
33mm～35mmのバックボックスを使用する必要がある場合は、ショートボディのクリスタルヘッドの使用を検討してください。

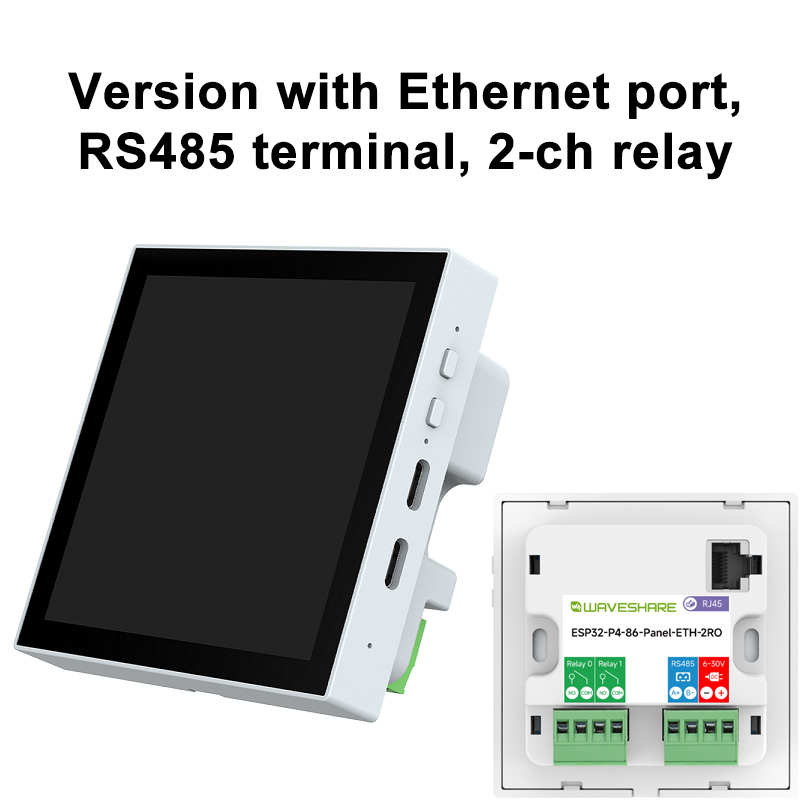

(ネットワークポート、RS485、リレーを拡張できるのは ESP32-P4-86-Panel-ETH-2RO のみです)

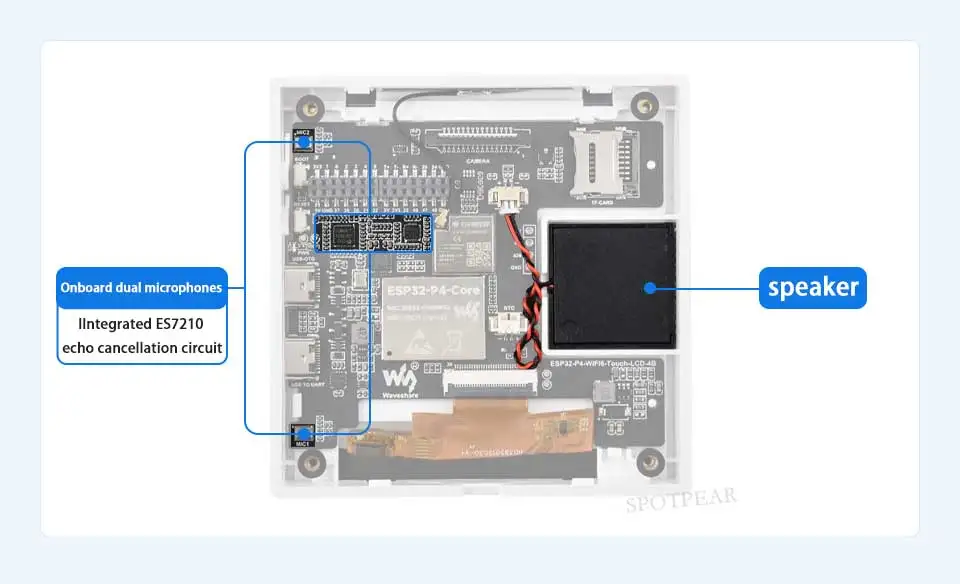

オーディオ入力と出力

オンボードの ES8311 オーディオコーデックチップと ES7210 エコーキャンセル回路は、日常のオーディオアプリケーションシナリオに対応します

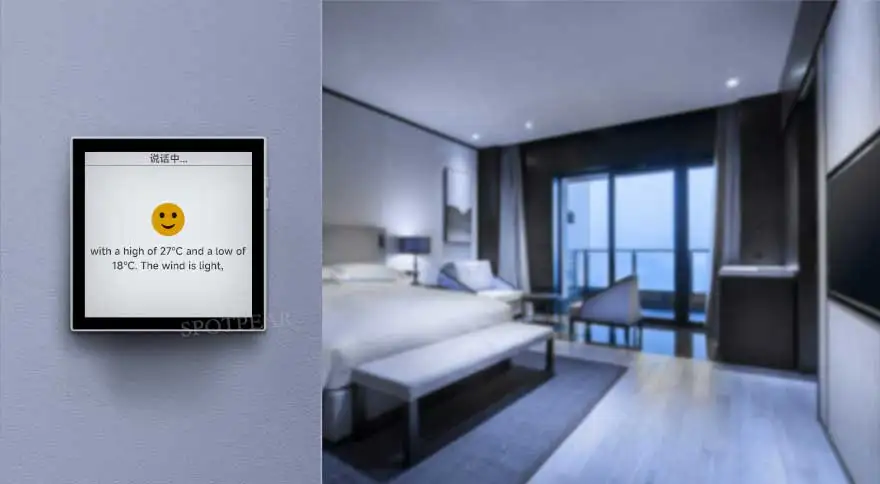

AI音声インタラクションをサポート

主流の AI プラットフォームをサポートし、オンラインの大規模モデルプラットフォームに接続できます。
Doubao や DeepSeek などの AI モデル

高度に統合された強力なパフォーマンス

ESP32-P4-Coreモジュール統合設計を採用、内蔵ESP32-P4、32MB、フラッシュなし

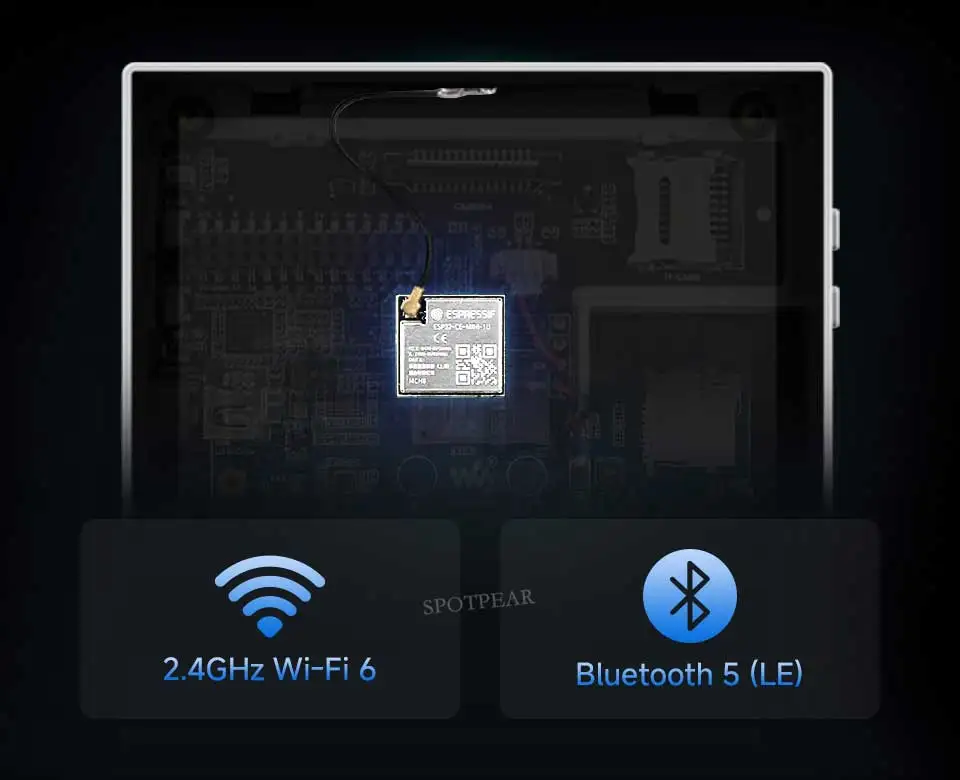

Wi-Fi 6 および Bluetooth モジュール

オンボード ESP32-C6-MINI モジュールは、ESP32-P4 の 2.4GHz Wi-Fi 6 および Bluetooth 5 (LE) を拡張し、通信に SDIO インターフェイスプロトコルを使用して、安定した接続と効率的な伝送を提供します。

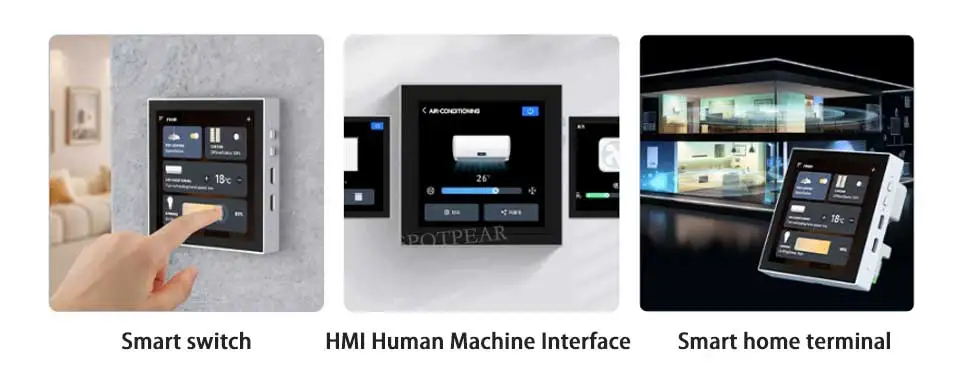

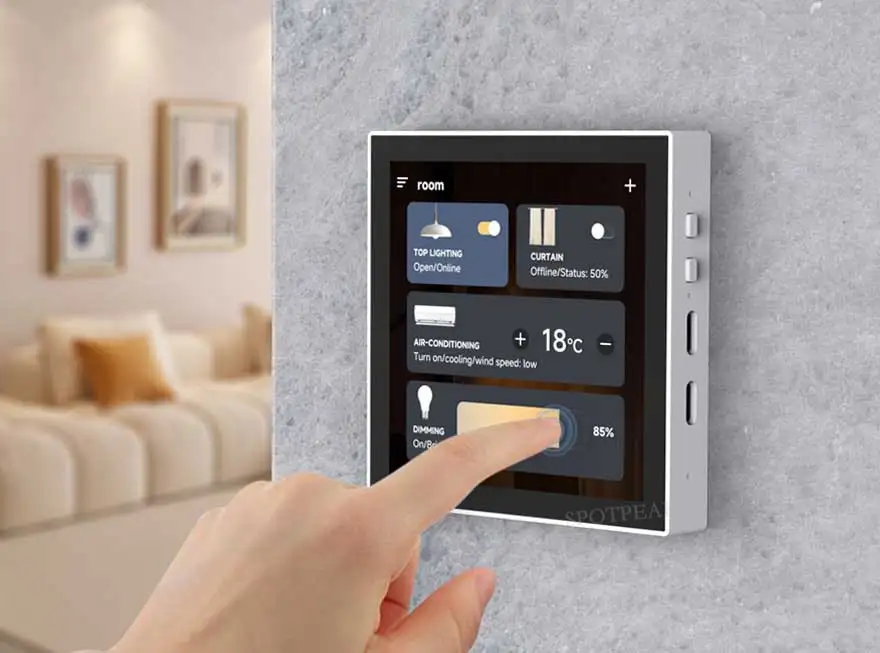

アプリケーションシナリオ

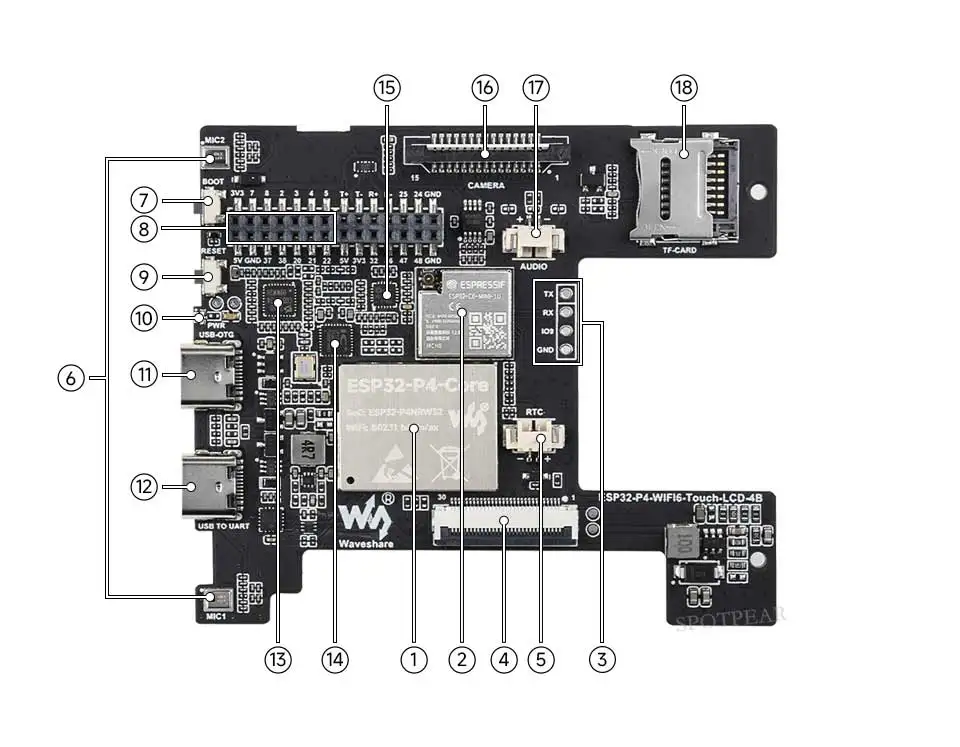

リソースの概要

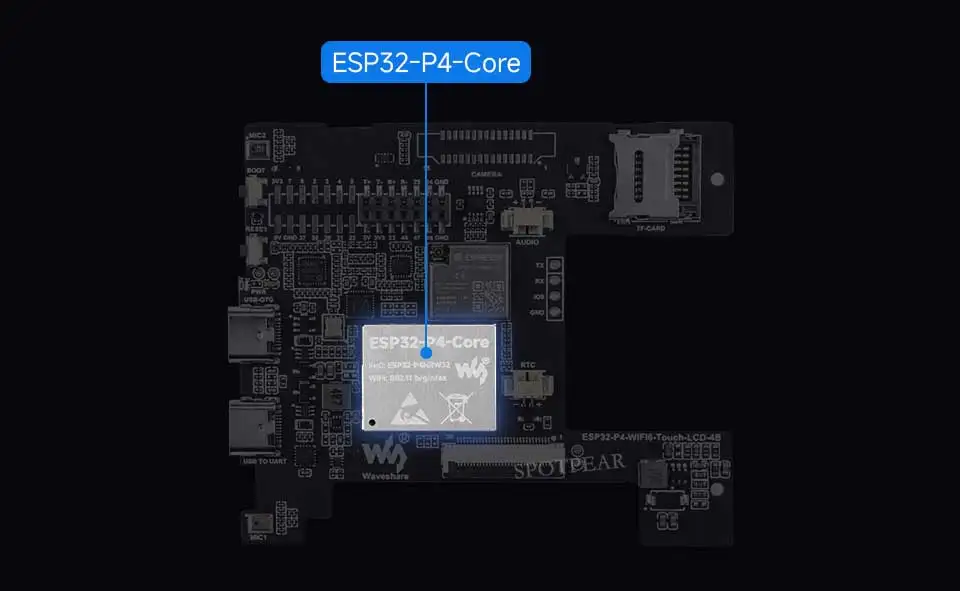

ESP32-P4-コア
統合型 ESP32-P4NRW32、32MB NOR フラッシュ
ESP32-C6-MINI-1U-H8モジュール
SDIO インターフェイスプロトコル、拡張ボード Wi-Fi 6、Bluetooth 5 (LE)
2.54 4PIN はんだパッド
ファームウェアを ESP32-C6 モジュールに書き込むために使用されます
MIPI DSI LCDインターフェース
MIPI 4インチスクリーンに接続
RTCバッテリーコネクター
充電式 RTC バッテリーへのアクセス
(充電式 RTC バッテリーのみをサポート)
チップマイク
マイク入力とエコーキャンセル
ブートボタン
電源投入時またはリセット時に押すとダウンロードモードに入ります
拡張インターフェース（2.0mmピッチ）
86 パネルのボトムボード、外部 IO の接続に使用可能
RESETボタン
PWR LEDライト
電源インジケーター
Type-C ポート USB OTG
USB OTG 2.0高速インターフェース
Type-C インターフェイス USB TO UART
電源供給、プログラムの書き込み、デバッグに使用可能
ES7210 エコーキャンセルアルゴリズムチップ
エコーキャンセルアルゴリズムチップ。エコーを除去し、音声取得精度を向上させるために使用できます。
IP101
ネットワークポートチップ
ES8311 低消費電力オーディオコーデックチップ
オーディオのエンコードとデコードを処理するために使用されます
MIPI CSIインターフェース
15PIN 1.0mmピッチ、MIPI-2laneカメラをサポート
(外部カメラに接続できるバージョンのみがこのインターフェイスを備えています)
スピーカー
MX1.25 2P コネクタ、8Ω 2W スピーカーをサポート
マイクロSDカードスロット
SDIO 3.0インターフェースプロトコル
