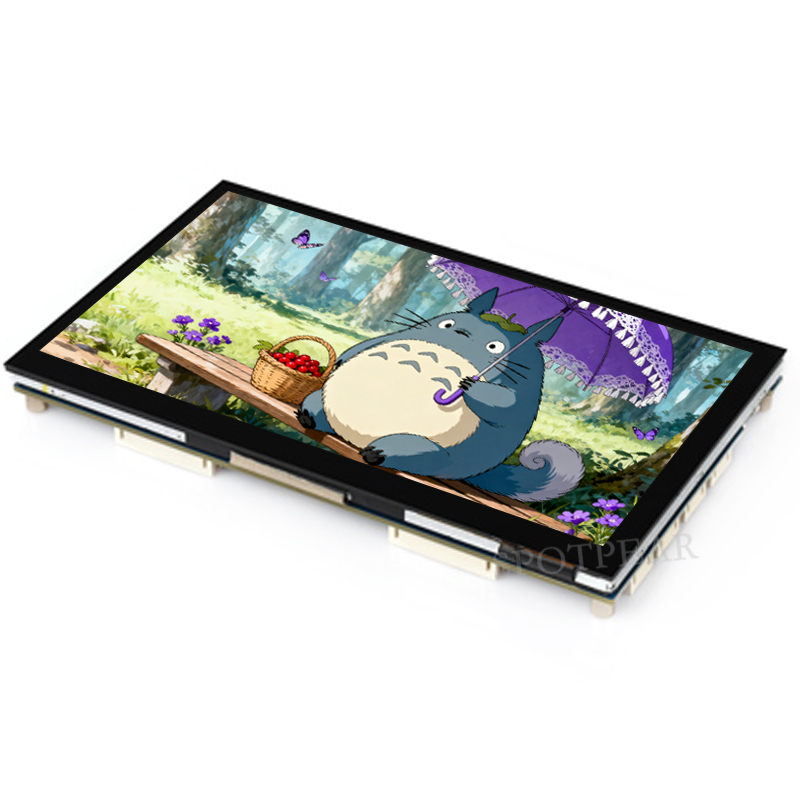

ESP32-P4 WIFI6 7 インチタッチディスプレイ画面開発ボード 1024×600 ピクセル ESP32-C6 BLE5.0 32MB PSRAM ディープシーク AI
ESP32-P4-WIFI6
7インチタッチスクリーン開発ボード
ESP32-P4およびESP32-C6をベースとした高性能開発ボード
豊富な人間とコンピュータの対話インターフェイス

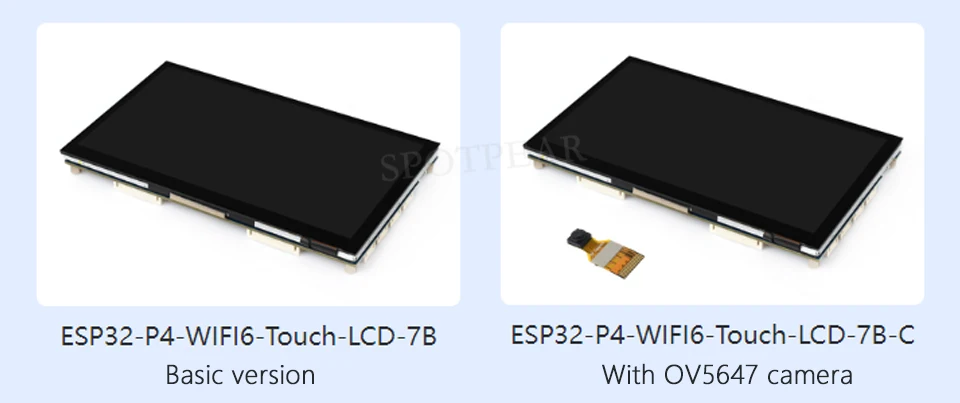

バージョンの選択
製品の特徴
この製品は、ESP32-P4 チップをベースとした高性能 RISC-V 開発ボードで、デュアルコアおよびシングルコア プロセッサを備えています。 7インチ、1024を搭載しています。
RISC-V 32 ビット デュアルコアおよびシングルコア プロセッサを搭載した高性能 MCU
128 KB HP ROM、16 KB LP ROM、768 KB HP L2MEM、32 KB LP SRAM、8 KB TCM
JPEG コーデック、ピクセル処理アクセラレータ (PPA)、画像信号プロセッサ (ISP)、H264 ビデオ エンコーダなどの画像および音声処理インターフェイスを含む、強力な画像および音声処理機能
32MB PSRAM はチップパッケージ内にスタックされ、32MB またはフラッシュはパッケージの外側に統合されています
このボードは、MIPI-CSI、MIPI-DSI、USB 2.0 OTG HS、SDIO 3.0 SD カード スロット、エコー キャンセルをサポートするデュアル マイク、スピーカー端子、RTC バッテリー ホルダーなどの一般的な周辺インターフェイスを引き出します。
ボードは 2*12 端子ブロックを引き出し、残りの 17 個のプログラム可能な GPIO を引き出します。
産業用機器との通信を容易にするためのオンボード RS485、CAN、I2C、および UART 端子台
セキュリティ メカニズム: セキュア ブート、フラッシュ暗号化、ハードウェア暗号化アクセラレータ、およびハードウェア乱数ジェネレーター。アクセス権管理 (APM) と権限分離を実装するためのハードウェア アクセス保護もサポートされています。
画面パラメータ
名前 |
7インチIPSタッチスクリーン |
解決 |
1024 |
通信インターフェース |
RGB565、RGB666、RGB888をサポート |
表示パネル |
IPS |
タッチ式 |
キャパシタンス |
タッチチップ |
GT911 |
輝度 |
350cd/分 |
対比 |
600:1 |
視野角 |
160 |
全体寸法 (H |
99.17 |
表示サイズ（縦） |
86.42 |
表示色 |
1670万色 |

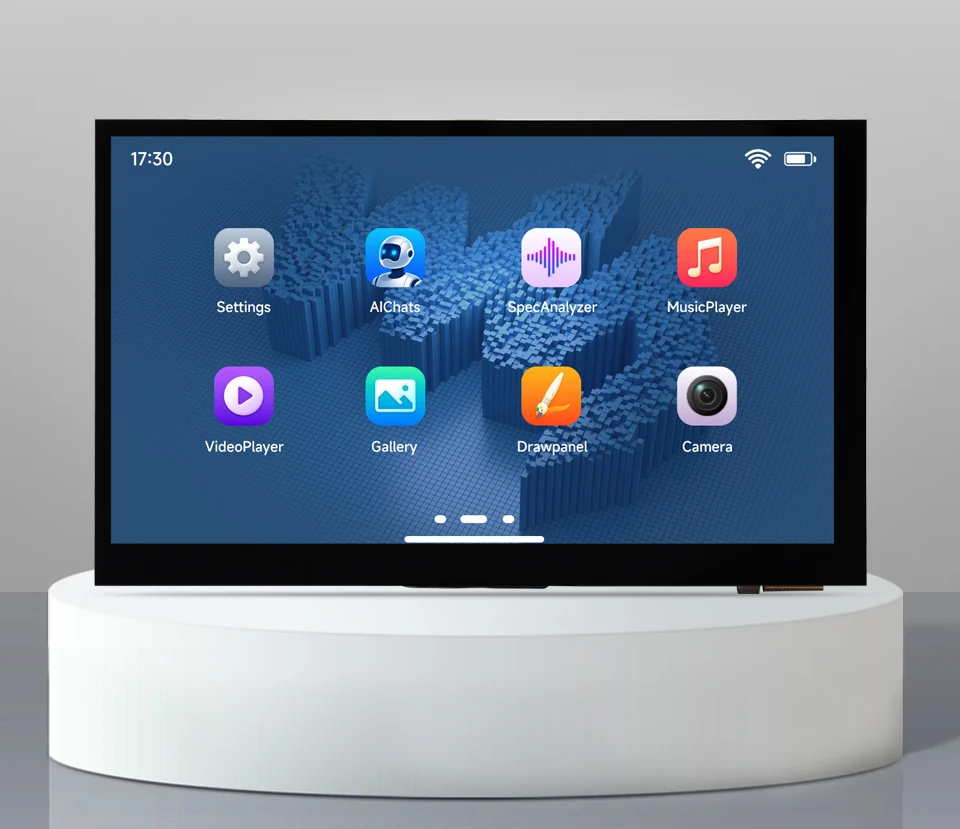

7インチIPSタッチスクリーン
160
静電容量式5点タッチスクリーン

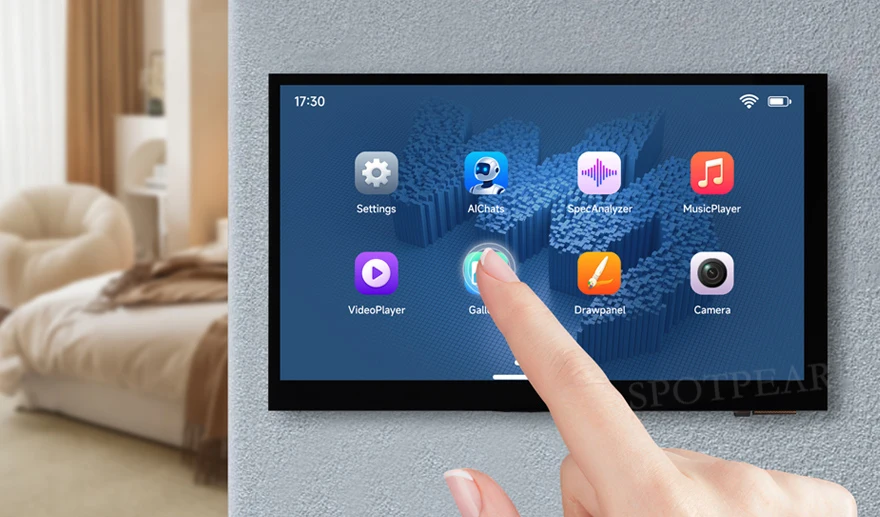

5 点敏感タッチをサポートし、直観的な操作と高速応答を深く統合し、開発をより効率的かつ便利にします。

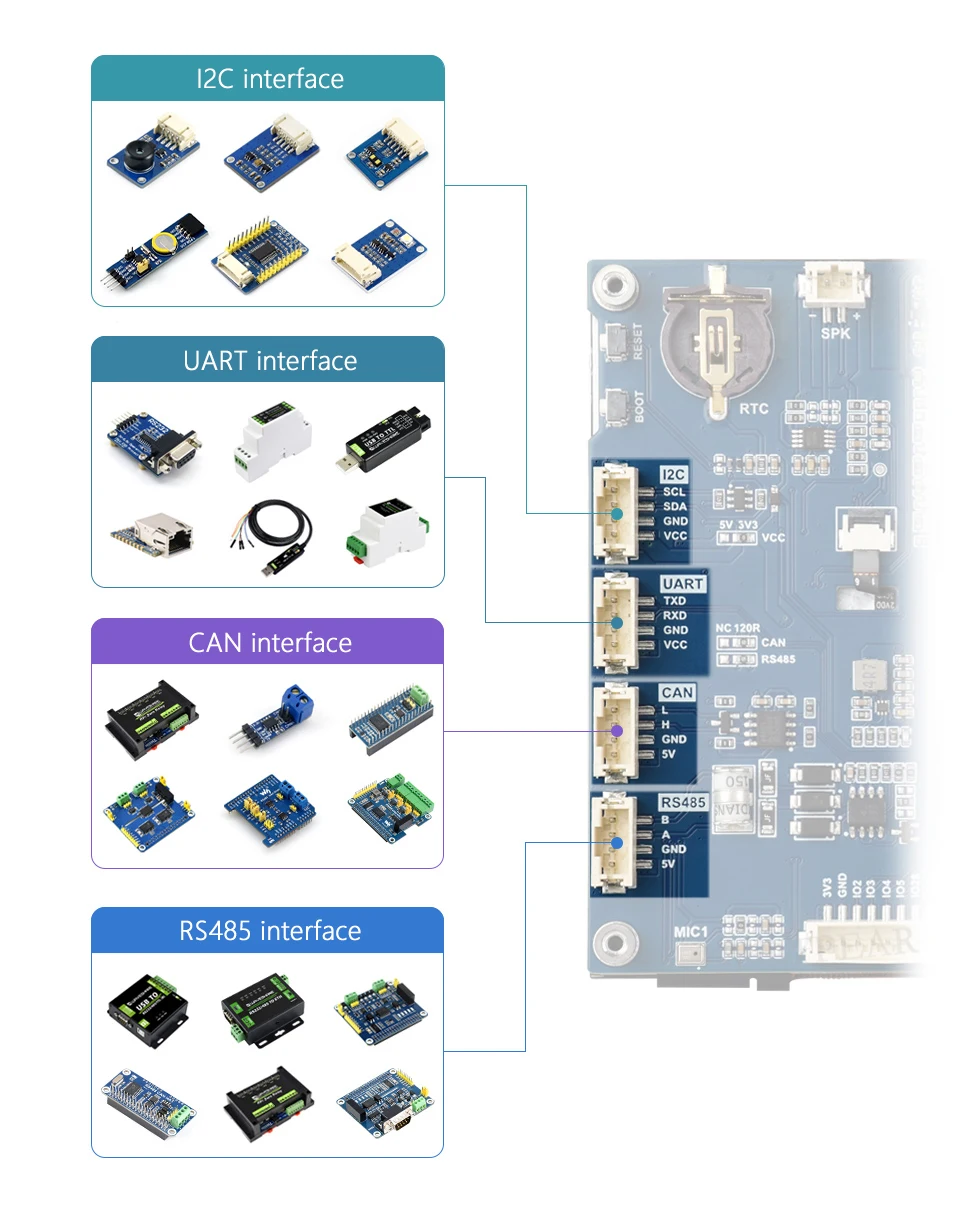

複数の周辺機器の拡張をサポート
CAN、RS485、I2C などのインターフェイスを介して、より多くの拡張デバイスを接続可能

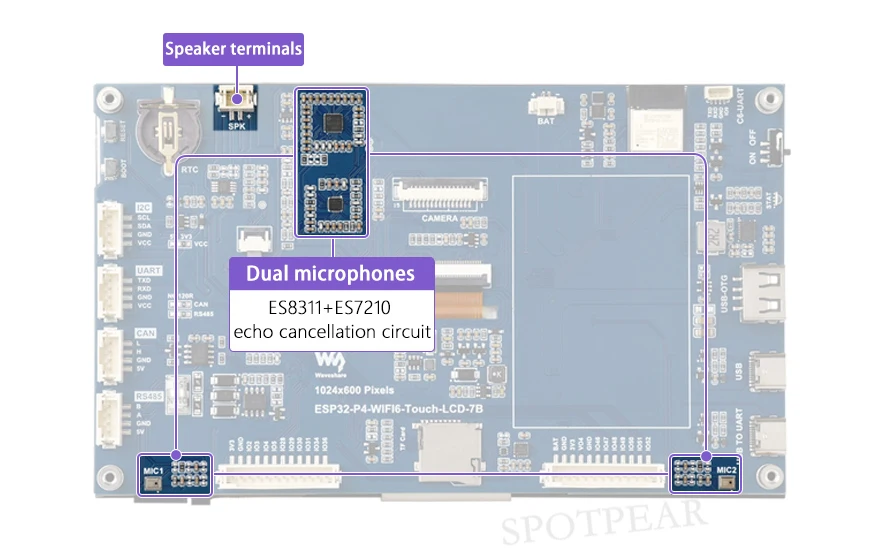

オーディオ入力と出力
オンボードの ES8311 オーディオ コーデック チップと ES7210 エコー キャンセル回路は、日常のオーディオ アプリケーション シナリオに対応します
AI音声インタラクションをサポート
主流の AI プラットフォームをサポートし、Doubao や DeepSeek などの大規模なオンライン モデル プラットフォームに接続できます。

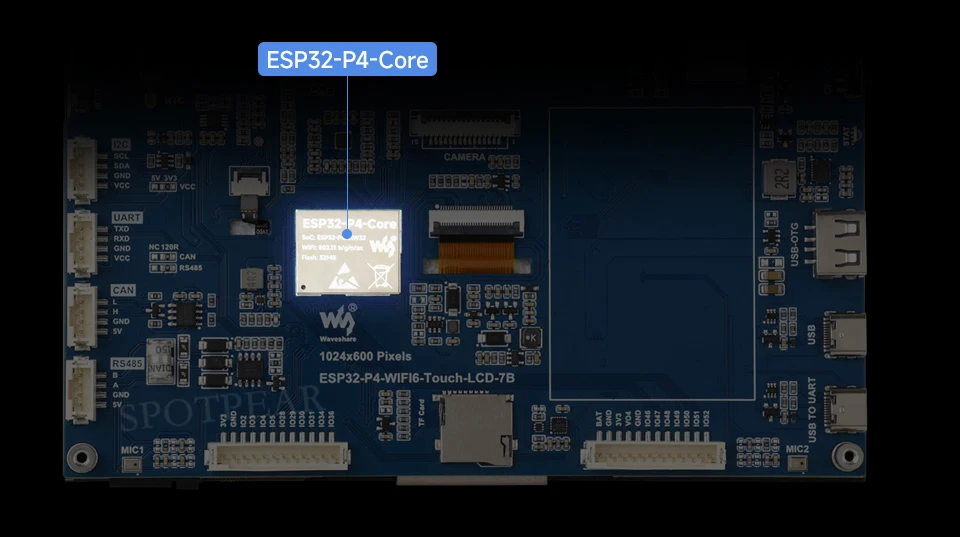

高度に統合された強力なパフォーマンス
ESP32-P4-Core モジュール統合設計を採用、ESP32-P4 を内蔵、32MB またはフラッシュなし

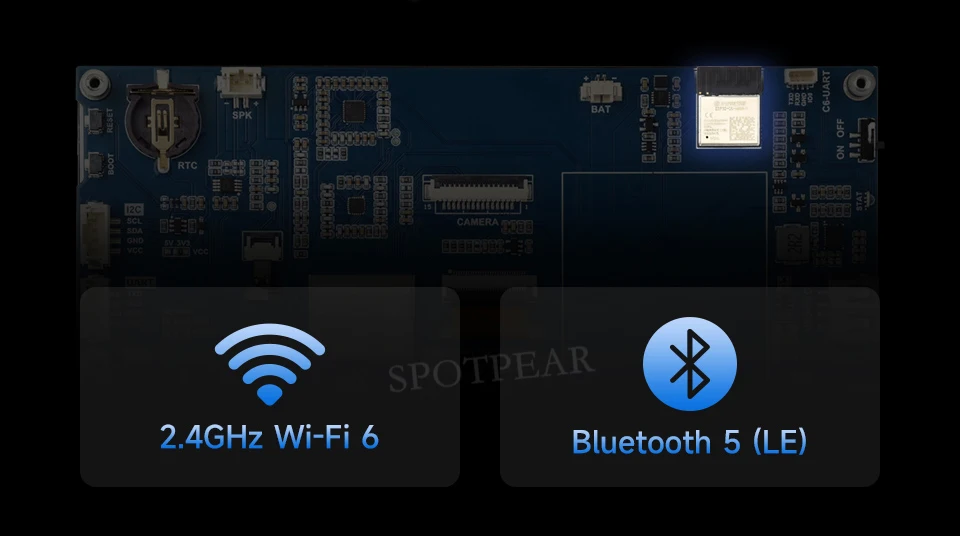

Wi-Fi 6 および Bluetooth モジュールをサポート
オンボード ESP32-C6-MINI モジュールは、SDIO インターフェイス プロトコルを使用して安定した接続と効率的な伝送を実現し、ESP32-P4 の 2.4 GHz Wi-Fi 6 および Bluetooth 5 (LE) 機能を拡張します。

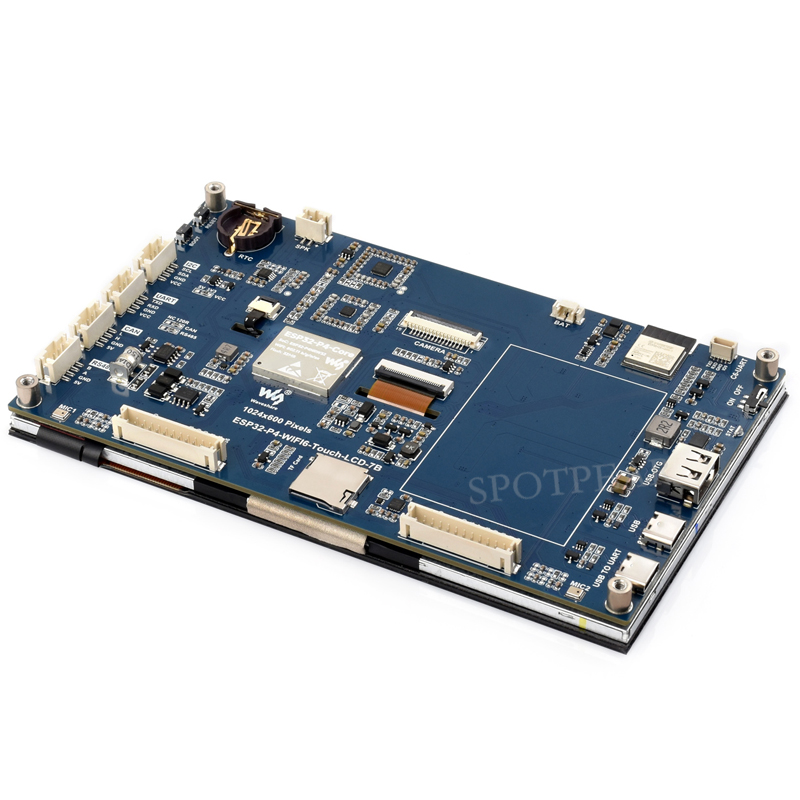

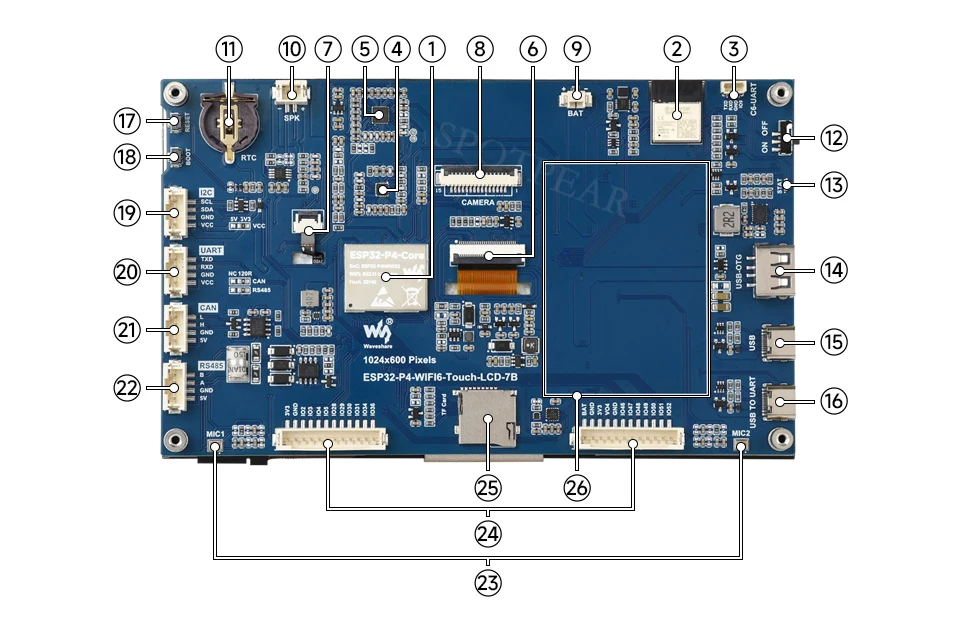

リソースの紹介
-
ESP32-P4-コア
統合型 ESP32-P4NRW32、32MB NOR フラッシュ
-
ESP32-C6-MINI-1
SDIO インターフェイス プロトコル、拡張ボード Wi-Fi 6、Bluetooth 5 (LE)
ESP32-C6 UART端子
-
ES8311 低電力オーディオ コーデック チップ
オーディオのエンコードとデコードを処理するために使用されます
-
ES7210 エコーキャンセルアルゴリズムチップ
エコーキャンセルアルゴリズムチップ。エコーを除去し、音声取得精度を向上させるために使用できます。
-
MIPI DSI LCDインターフェース
MIPI 7 インチ スクリーンへの接続
タッチインターフェース
-

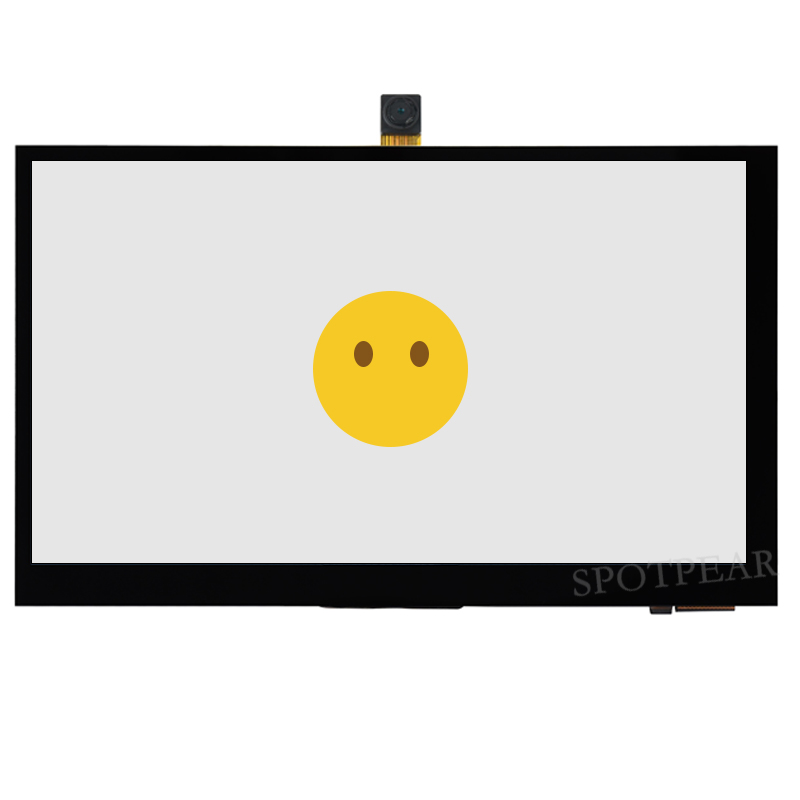

MIPI-CSI（2レーン）インターフェース
間隔、MIPI-CSI (2 レーン) をサポート、RPi FPC カメラ (B) / RPi カメラ (B) および他のカメラに接続可能
MX1.25 プラスバッテリーポート
PH 2.0 スピーカー ジャック (極性無関係)
-
RTCバッテリーホルダー
CR1220サイズ、充電式3V〜3.3V電池をサポートします。
主電源スイッチ
LED動作状態インジケーター
-
タイプAポート
USB OTG 2.0高速インターフェース
-
Type-Cポート USB1.1FSダイレクト出力
電源供給、プログラムの書き込み、デバッグに使用可能
-
Type-C USBからUARTへ
電源供給、プログラムの書き込み、デバッグに使用可能
RESETボタン
-
ブートボタン
電源投入時またはリセット時に押すとダウンロードモードに入ります
-
PH2.0 4ピン端子台
I2Cデバイスへのアクセスをサポート
-
PH2.0 4ピン端子台
UART デバイスへのアクセスをサポート
-
PH2.0 4ピン端子台
CANデバイスへのアクセスをサポート
-
PH2.0 4ピン端子台
RS485デバイスへのアクセスをサポート
-
チップマイクマトリクス
マイク入力とエコーキャンセル
-
PH2.0 12ピン端子台
17 個のカスタマイズ可能な GPIO と共通電源を拡張
-
マイクロSDカードスロット
SDIO 3.0インターフェースプロトコル
-
予約領域
充電式電池の保管に使用可能

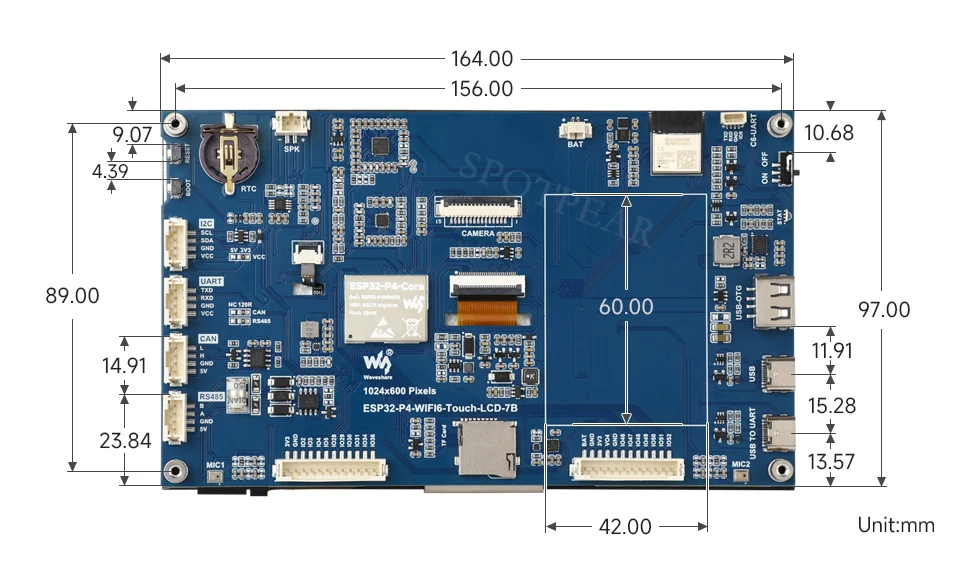

製品サイズ
