完全な水平 5 軸 CNC フライス盤 1 台、BLDC サーボ モーター、C5 研削ボールネジ 1204 および 1604、HIWIN デュアル リニア レール、
5軸ハーモニック減速機
コントロールボックス/電源
電源コード
USBケーブル
六角レンチ1セット
セルフセンタリングバイス 8-55mm
ER11レンチセット
ER11 コレット 2 個
テストツール4本 8本（2、4mmエンドミル、R1ボールカッター、0.2ポイントカッター）
ゲージブロック
電子ハンドル
試験用代替木材 4本
スピンドルモーター冷却システム（ポンプ）
売れ筋商品
親愛なる友人の皆様、当店へようこそ。この製品の他のモデルや製品情報が必要な場合は、WhatsApp 86 185 2824 1559 または WeChat 86 132 65392016 (電子メール: dy44731415926@163.com) でお問い合わせください。アフターセールス保証、一つの協力、生涯の友情。
製品説明

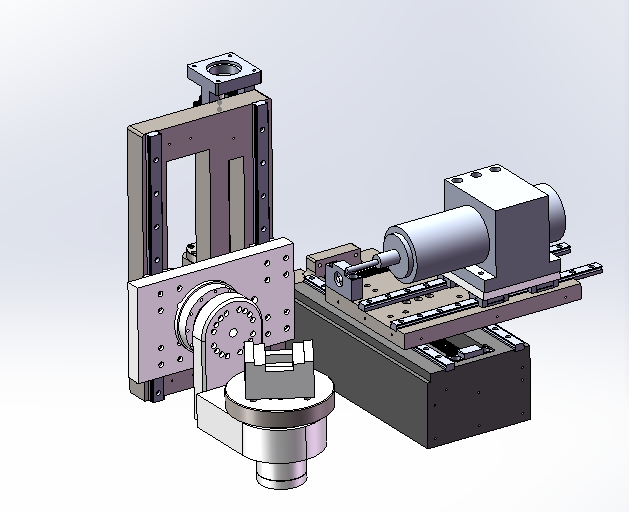

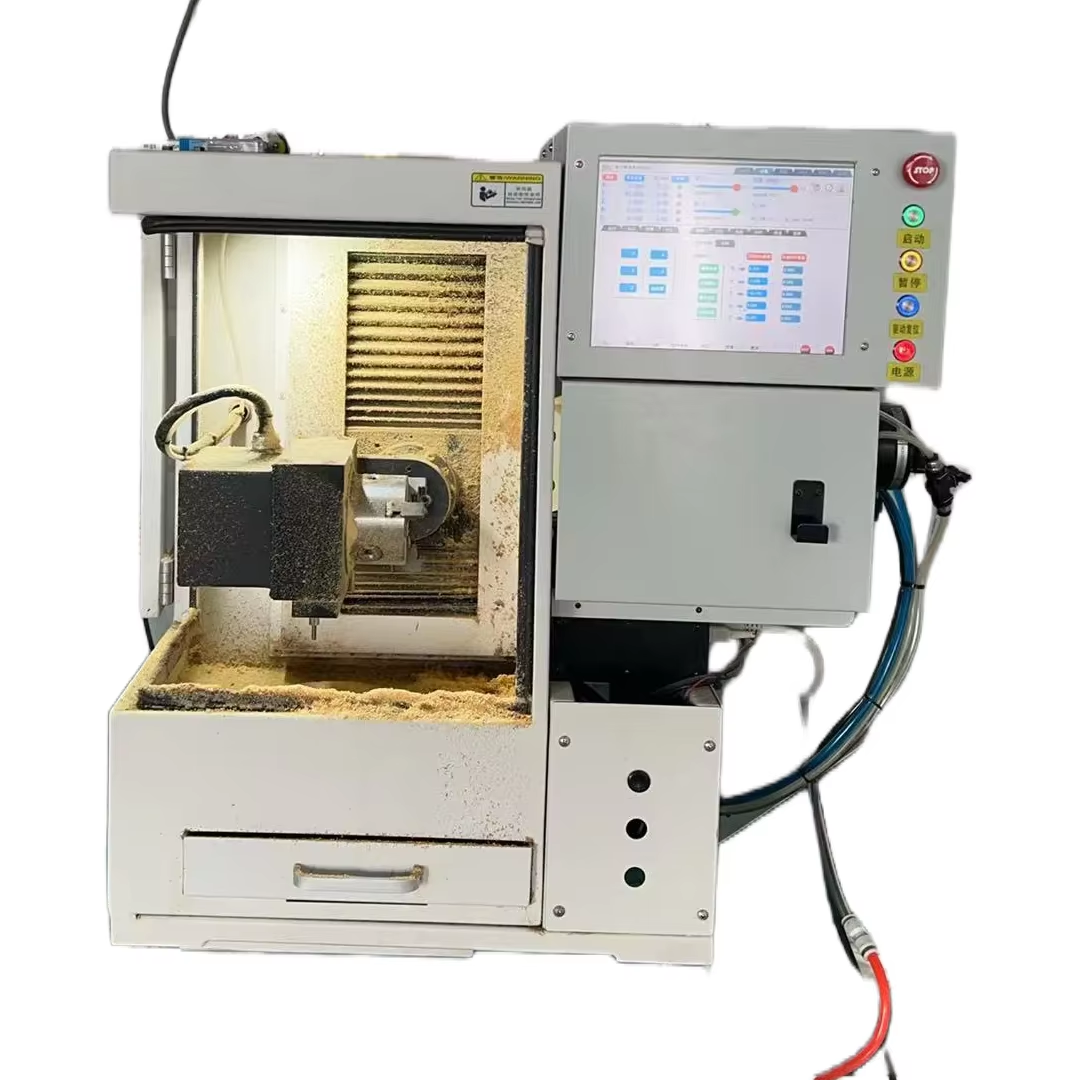

5軸CNCフライス盤
0.8kw 24000rpm:

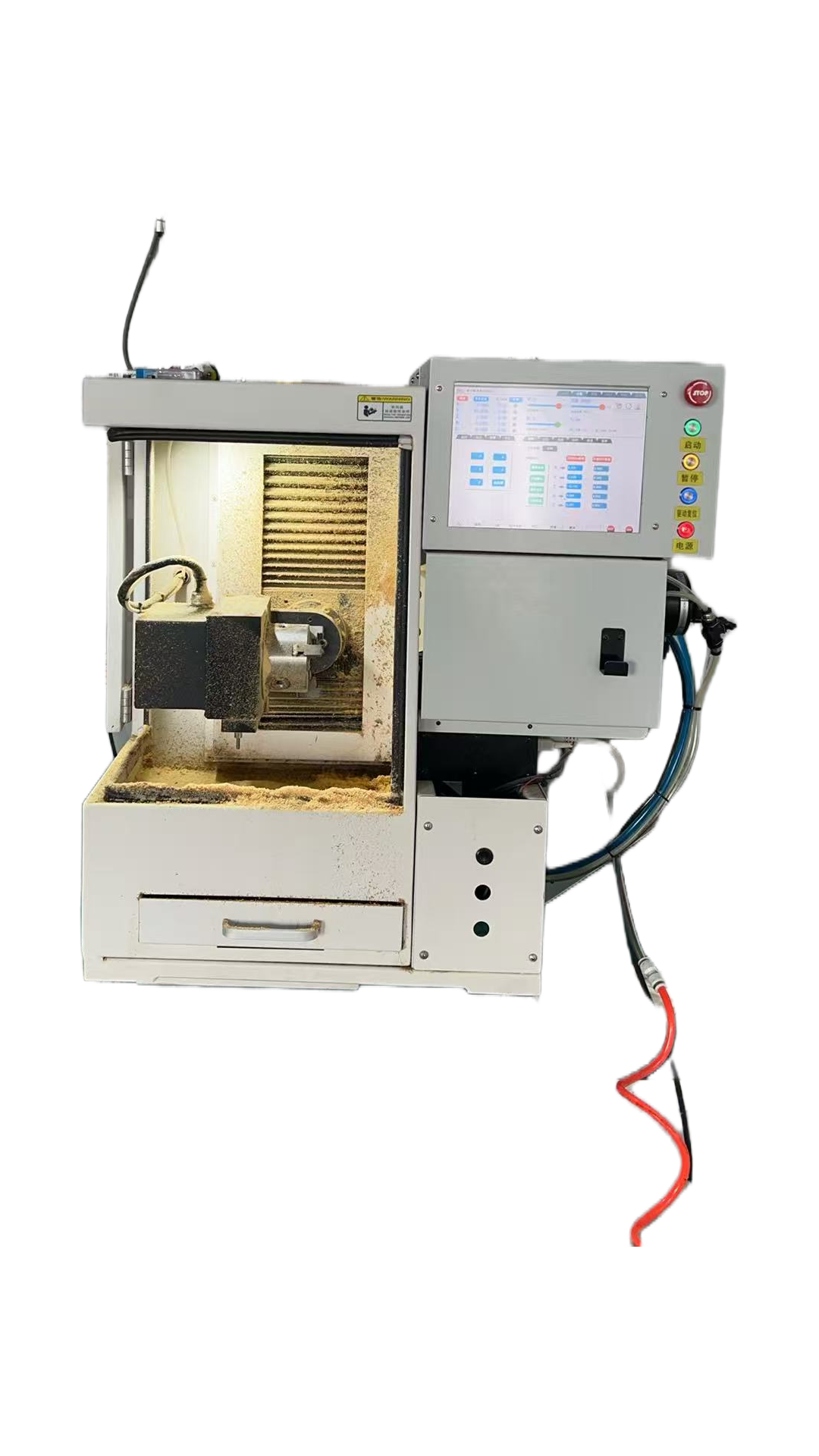

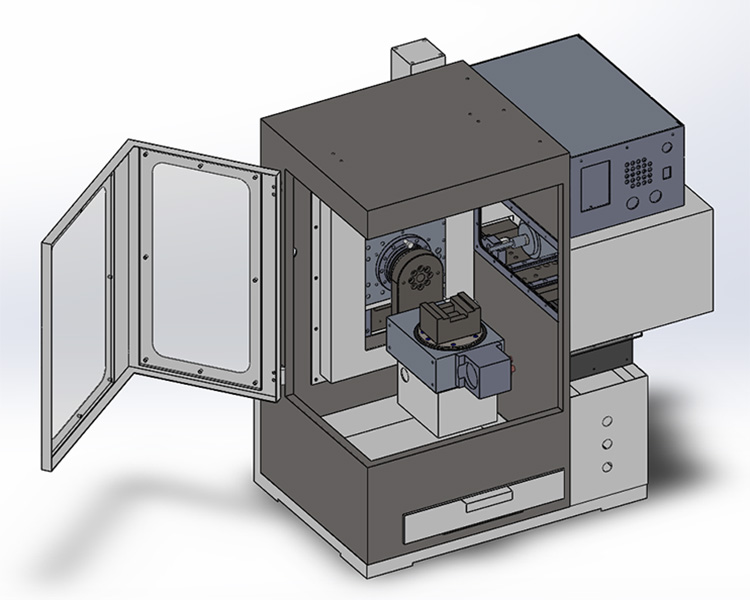

このモデルは、堅牢な金属製エンクロージャと統合された ARM コントローラを備えており、スタンドアロンのオフラインでの動作が可能です。
コンピューターに接続する必要がなく操作可能。最大 1500RPM を提供する低電圧 100W BLDC サーボ モーターが装備されており、C 軸には高調波減速機が組み込まれて精度が向上しています。このシステムには、24,000 RPM で動作する 800W 水冷スピンドルが含まれています。 (追加の 200 米ドルで、より高速な 40,000 RPM スピンドルをアップグレードとして利用できます)。
コンピューターに接続する必要がなく操作可能。最大 1500RPM を提供する低電圧 100W BLDC サーボ モーターが装備されており、C 軸には高調波減速機が組み込まれて精度が向上しています。このシステムには、24,000 RPM で動作する 800W 水冷スピンドルが含まれています。 (追加の 200 米ドルで、より高速な 40,000 RPM スピンドルをアップグレードとして利用できます)。
1.5kw 60000rpm ATC:
「0.8kw 24000rpm」のバージョンをベースにしたこのバージョンは、60,000 RPMに達することができ、スプライン接続を特徴とするより強力な1.5kWスピンドルを含む大幅なアップグレードを提供します。また、軸径4mmの工具を4本収納できる自動工具交換装置も内蔵しています。
標準構成:

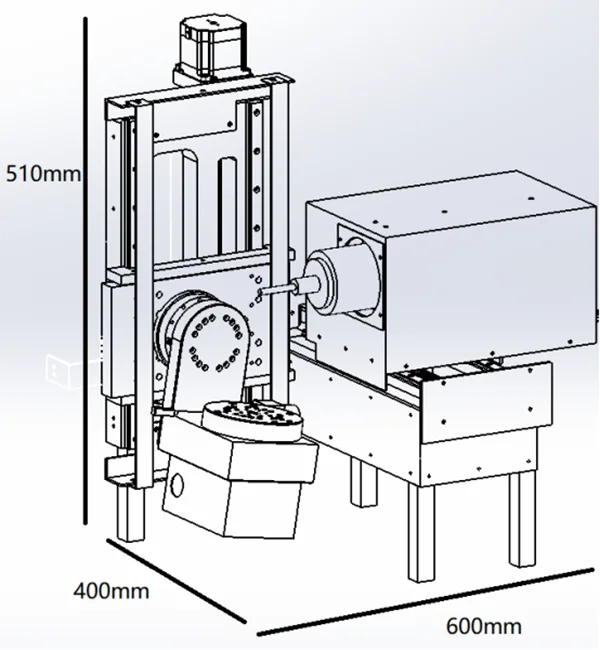

全体サイズ L700*W400*H510mm
作業台サイズ 140*130mm
機械の総重量 60Kgs
作業台最大荷重10Kgs
X、Y、Z 3軸有効ストローク X160*Y200*Z125
A、C回転軸ともにハーモニックドライブ有効ストロークA-20・・・110度、合計130度、C軸360度無制限
作業台サイズ 140*130mm
機械の総重量 60Kgs
作業台最大荷重10Kgs
X、Y、Z 3軸有効ストローク X160*Y200*Z125
A、C回転軸ともにハーモニックドライブ有効ストロークA-20・・・110度、合計130度、C軸360度無制限
5軸有効加工範囲 X150*Y150*Z125
A軸回転軸パラメータ 1:50研削ウォーム減速機、クロスローラーロータリーベアリング
C軸回転軸パラメータ1:50研削ウォーム減速機、クロスローラーロータリーベアリング
3軸ボールねじ X、Z軸 1204 C7 Y軸 1605 C7
リニアガイド X軸はシルバーMGN12リニアガイドを採用、Y軸はシルバーMGN15リニアガイドを採用 Z軸はHGH20を採用
ラック 6061T6 航空アルミニウム力部品 45 鋼の焼き入れおよび焼き戻し、マシニング センター全体の穴あけ、精密フライス加工、タッピング。

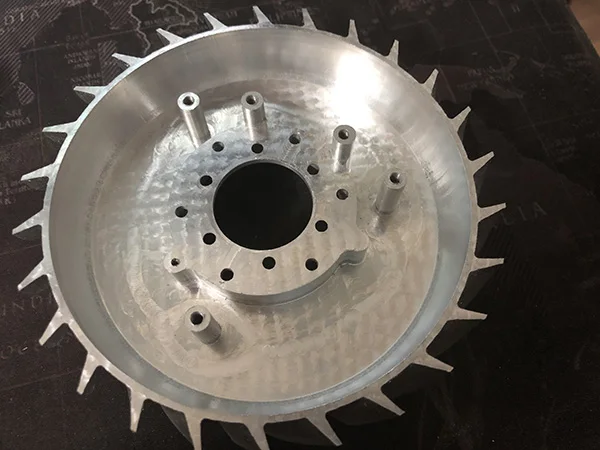

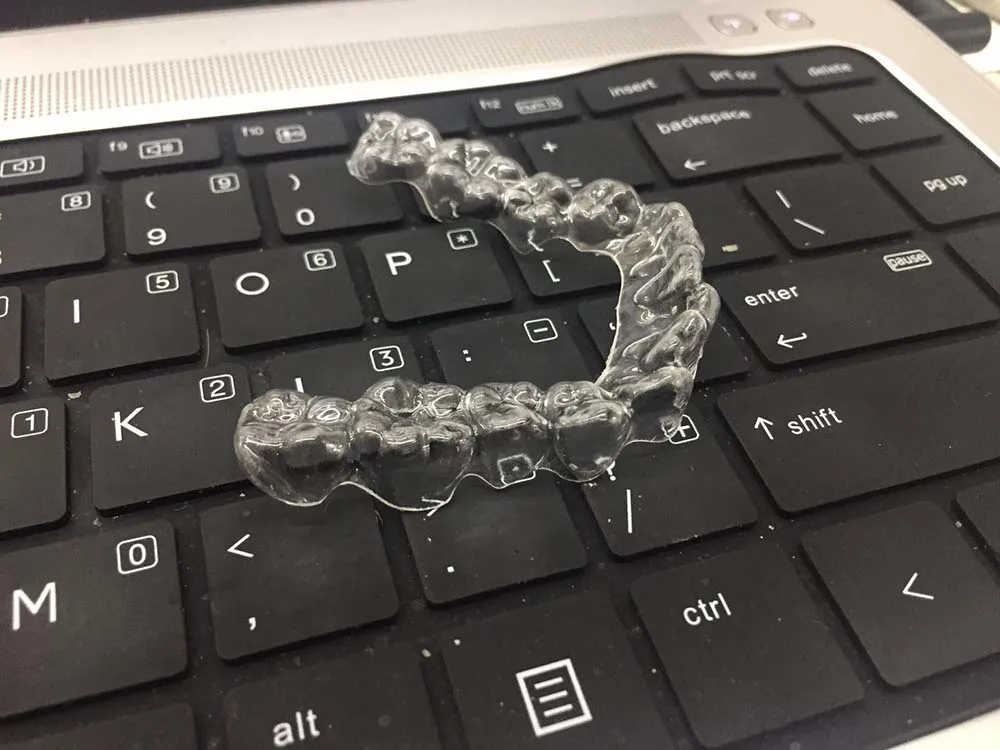

加工素材 プラスチック、木材、アルミ。銅、金、銀、ワックスなど
加工速度 2500mm/min（mm/min）（材質により加工速度は異なります）
スピンドルモデル 直径 65mm 800W 電動スピンドル 24000 rpm
防塵機構 防塵オイルシール 防塵（回転テーブル防水処理）
工具径 ER11 0～7mm

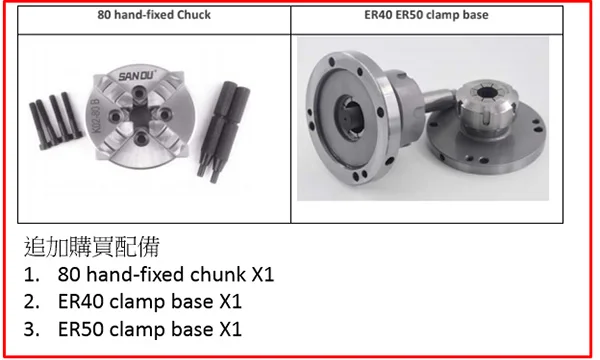

治具 スチール製治具、er50 コレットホルダー、63 80 チャック用に予約
A軸回転軸パラメータ 1:50研削ウォーム減速機、クロスローラーロータリーベアリング
C軸回転軸パラメータ1:50研削ウォーム減速機、クロスローラーロータリーベアリング
3軸ボールねじ X、Z軸 1204 C7 Y軸 1605 C7
リニアガイド X軸はシルバーMGN12リニアガイドを採用、Y軸はシルバーMGN15リニアガイドを採用 Z軸はHGH20を採用
ラック 6061T6 航空アルミニウム力部品 45 鋼の焼き入れおよび焼き戻し、マシニング センター全体の穴あけ、精密フライス加工、タッピング。
加工素材 プラスチック、木材、アルミ。銅、金、銀、ワックスなど
加工速度 2500mm/min（mm/min）（材質により加工速度は異なります）
スピンドルモデル 直径 65mm 800W 電動スピンドル 24000 rpm
防塵機構 防塵オイルシール 防塵（回転テーブル防水処理）
工具径 ER11 0～7mm
治具 スチール製治具、er50 コレットホルダー、63 80 チャック用に予約
Desket-V4 の標準オファー:
よくある質問:
Q1.サーボモーターは標準装備ですか、それともオプションですか?
A1. V4のサーボモータはボールネジ研削、ハーモニックドライブr5軸を標準装備しています。
Q2.回転軸「C」のみハーモニックドライブを使用していますが、「A」軸もハーモニックドライブを使用していますか?
A2. A 回転軸と C 回転軸は両方ともハーモニックドライブです。
Q3. 「Y」軸にはカウンターウェイトが必要ですか? (ウェブページの写真の 1 つにケーブルがあることに気づきました)。
A3.カウンターウェイトは必要ありません。
Q4.すべてのモーターと電子機器は、切削/冷却液 (水溶性) に対してしっかりと密閉されていますか?
A4.エンクロージャ付き、はい、しっかりと密閉されています。
Q5.エンクロージャは切削液/冷却液に対して密閉されていますか?また、エンクロージャの底部にリザーバ (サンプ) がありますか?
クーラントの再循環に適していますか?
A5.はい、底部には冷却剤を再循環するためのリザーバーがあります。
Q6.スピンドルは水冷ですか？そうであれば、ポンプと冷却システムは信頼できますか?
A6.はい、スピンドルは冷排気と冷却ファン、ポンプ、および信頼性の高い冷却システムを備えた水冷式です。
Q7.高速スピンドルを入手することに（追加コスト以外に）何かデメリットはありますか?
A7.速度は主に処理材料のニーズに依存します。高速での各刃の仕上げと切削負荷は、
小さいですが、工具の磨耗が早くなります。
Q8.何らかの半自動工具設定機構はありますか?つまり、タッチオフセンサーはありますか？
A8.自動電子ツール設定があります。
Q9.適切に動作する Fusion 360 用のポストプロセッサは提供されていますか?
A9.はい、Fusion 360 ポストプロセッサが提供されています。
Q10.セットアップ、構成、トラブルシューティングなどの販売後のサポートは提供されますか?
A10.はい。 WeChat をお持ちの場合は、すでに世界中から 10 人以上のグループがおり、当社のエンジニアがあなたの質問に対応します。
A1. V4のサーボモータはボールネジ研削、ハーモニックドライブr5軸を標準装備しています。
Q2.回転軸「C」のみハーモニックドライブを使用していますが、「A」軸もハーモニックドライブを使用していますか?
A2. A 回転軸と C 回転軸は両方ともハーモニックドライブです。
Q3. 「Y」軸にはカウンターウェイトが必要ですか? (ウェブページの写真の 1 つにケーブルがあることに気づきました)。
A3.カウンターウェイトは必要ありません。
Q4.すべてのモーターと電子機器は、切削/冷却液 (水溶性) に対してしっかりと密閉されていますか?
A4.エンクロージャ付き、はい、しっかりと密閉されています。
Q5.エンクロージャは切削液/冷却液に対して密閉されていますか?また、エンクロージャの底部にリザーバ (サンプ) がありますか?
クーラントの再循環に適していますか?
A5.はい、底部には冷却剤を再循環するためのリザーバーがあります。
Q6.スピンドルは水冷ですか？そうであれば、ポンプと冷却システムは信頼できますか?
A6.はい、スピンドルは冷排気と冷却ファン、ポンプ、および信頼性の高い冷却システムを備えた水冷式です。
Q7.高速スピンドルを入手することに（追加コスト以外に）何かデメリットはありますか?
A7.速度は主に処理材料のニーズに依存します。高速での各刃の仕上げと切削負荷は、
小さいですが、工具の磨耗が早くなります。
Q8.何らかの半自動工具設定機構はありますか?つまり、タッチオフセンサーはありますか？
A8.自動電子ツール設定があります。
Q9.適切に動作する Fusion 360 用のポストプロセッサは提供されていますか?
A9.はい、Fusion 360 ポストプロセッサが提供されています。
Q10.セットアップ、構成、トラブルシューティングなどの販売後のサポートは提供されますか?
A10.はい。 WeChat をお持ちの場合は、すでに世界中から 10 人以上のグループがおり、当社のエンジニアがあなたの質問に対応します。
仕様
|
アイテム
|
価値
|
|
タイプ
|
水平
|
|
主軸回転速度範囲(r.p.m)
|
|
|
軸数
|
5
|
|
主軸数
|
シングル
|
|
加工能力
|
中負荷
|
|
スピンドルテーパー
|
BT40-120
|
|
テーブル移動量(X)(mm)
|
160mm
|
|
テーブル移動量(Y)(mm)
|
200mm
|
|
テーブル移動量(Z)(mm)
|
125mm
|
|
位置決め精度(mm)
|
他の
|
|
繰返し精度(X/Y/Z)(mm)
|
他の
|
|
状態
|
新しい
|
|
原産地
|
上海
|
|
テーブル移動量(mm)
|
|
|
年
|
|
|
寸法(長さ*幅*高さ)
|
L700*W400*H510mm
|
|
主なセールスポイント
|
自動
|
|
重量(KG)
|
60
|
|
主軸モーター出力(kW)
|
0.8
|
|
保証
|
1年
|
|
最大。テーブル荷重(kg)
|
10kg
|
|
該当する業界
|
製造工場、小売
|
|
ショールームの場所
|
なし
|
|
マーケティングタイプ
|
通常品
|
|
機械試験報告書
|
提供された
|
|
ビデオ出検
|
提供された
|
|
コアコンポーネントの保証
|
1年
|
|
コアコンポーネント
|
モーター
|
|
|
|

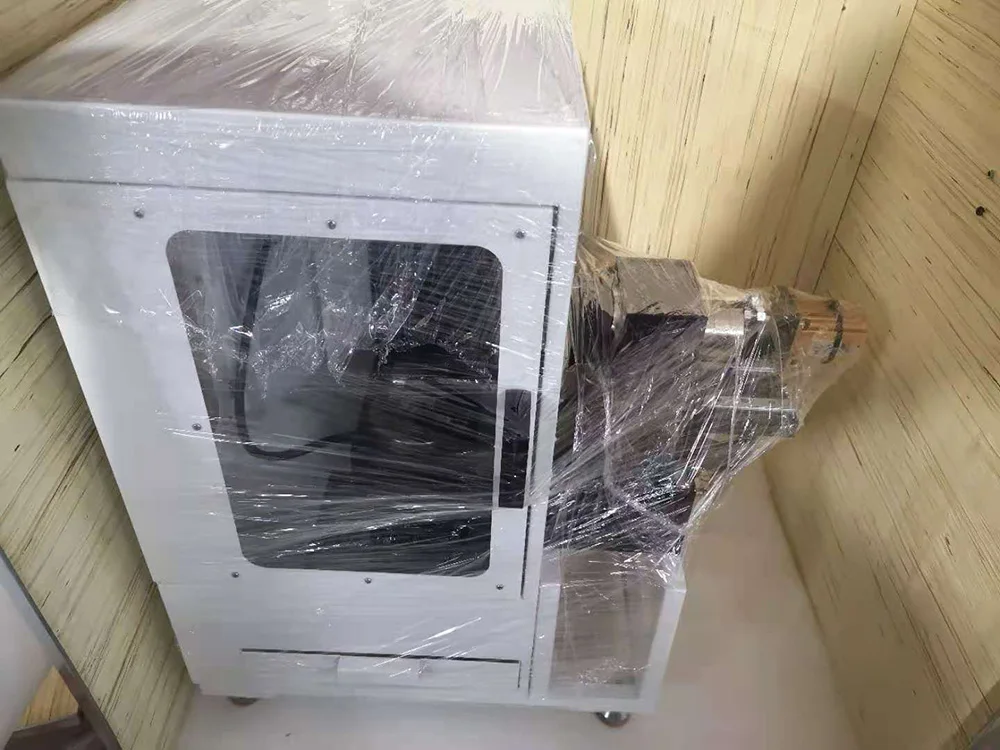

パッキング
