1.3 インチゼロ 2 ワット LCD スクリーンディスプレイ帽子 RasPi ラズベリーパイ 3 4 モデル B 5 ボードプログラミングコーディングプロジェクトアクセサリー

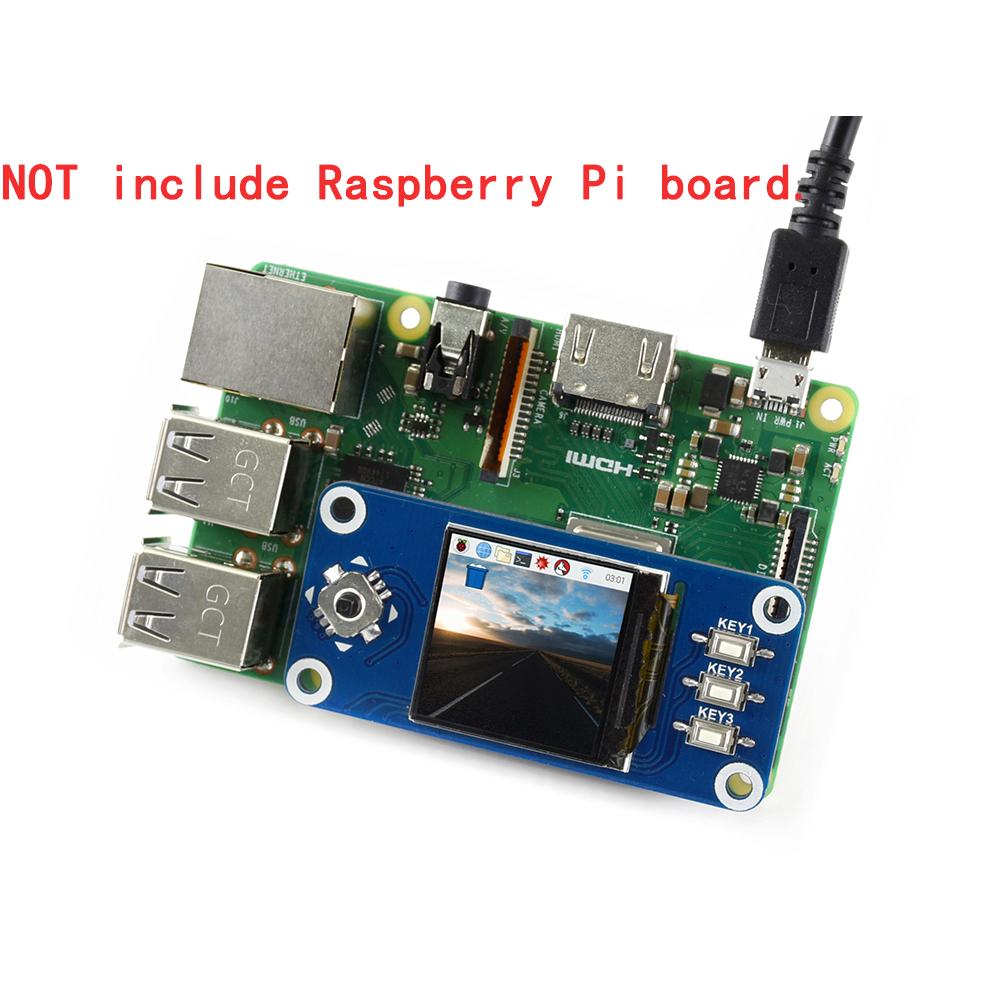

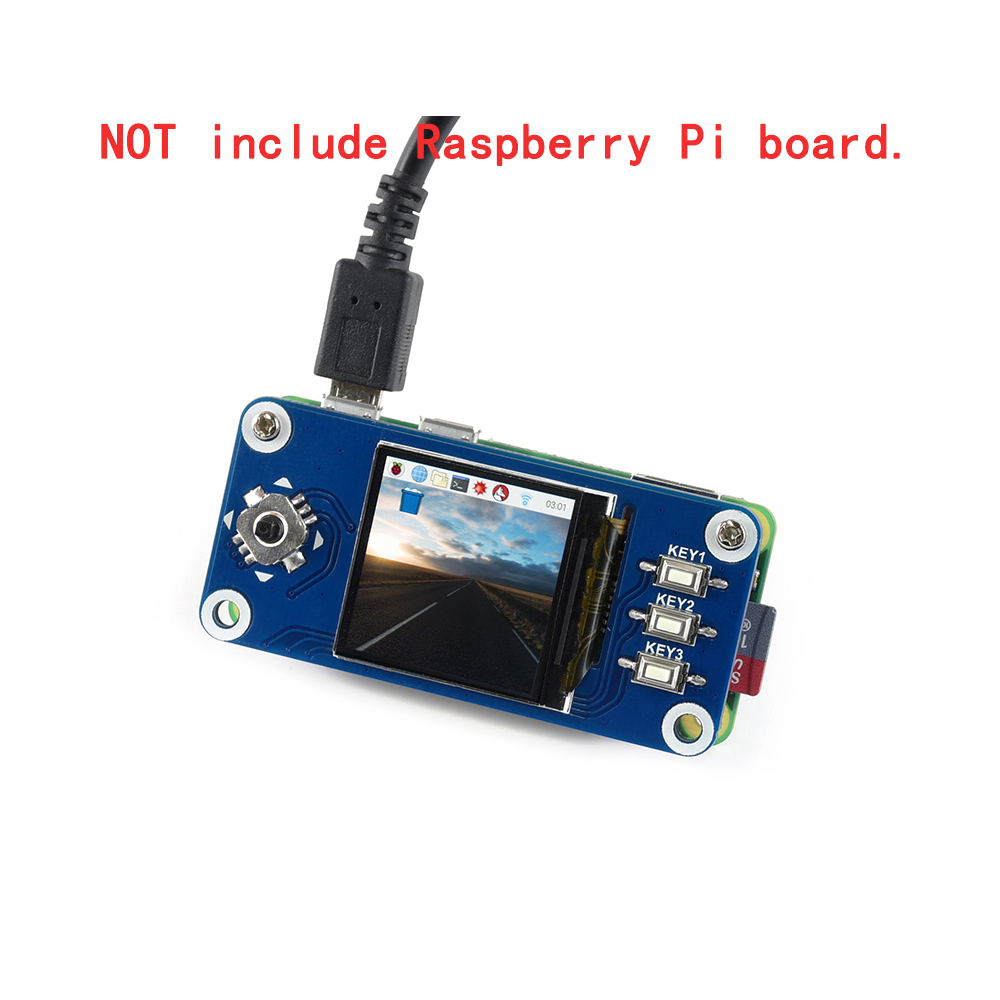

パッケージ内容 ：(Raspberry Pi ボードは含まれません。)
1.3インチLCD HAT x1
RPiネジパック(2本)×1

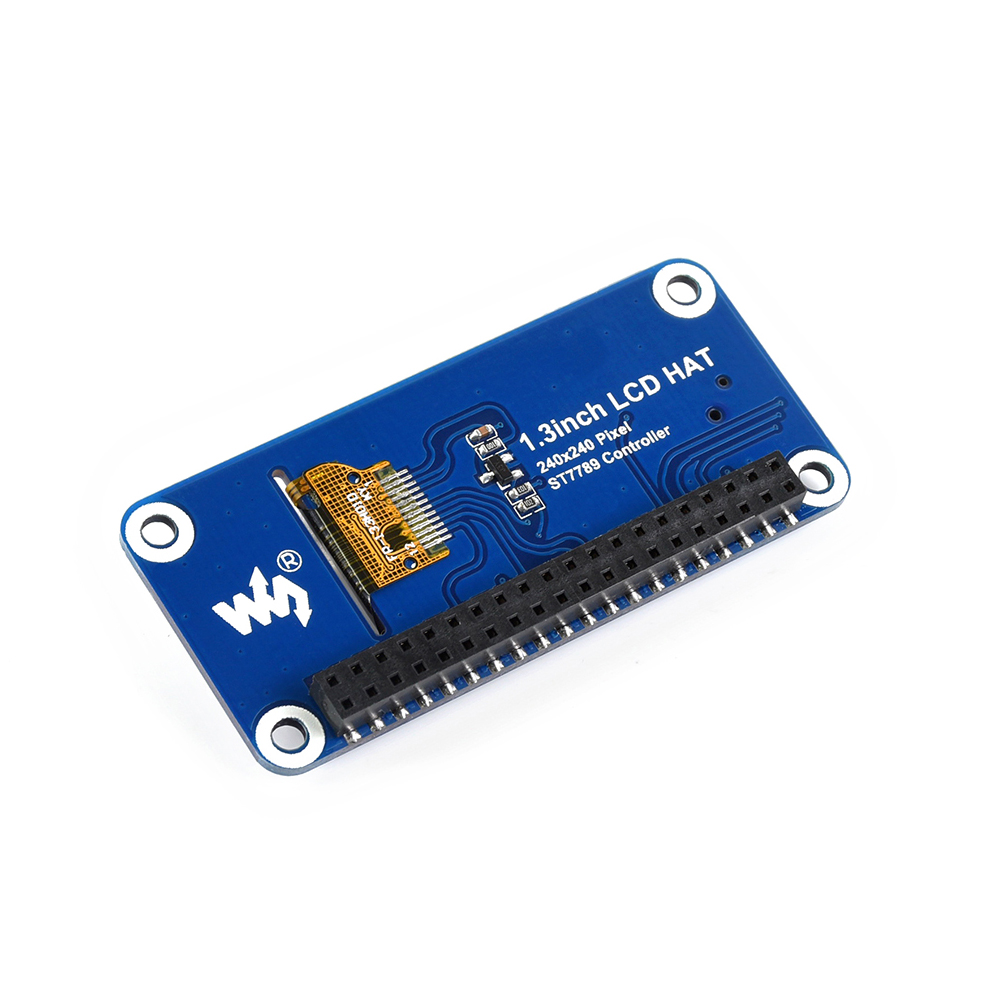

これは、Raspberry Pi 用 IPS LCD ディスプレイ HAT、対角 1.3 インチ、240x240 ピクセル、組み込みコントローラー付き、SPI インターフェイス経由で通信します。
Pi に制御インターフェイスを追加しようとしていますか?このコンパクトなディスプレイは理想的な選択です。
特徴
標準 Raspberry Pi 40PIN GPIO 拡張ヘッダー、Raspberry Pi シリーズボードをサポート
IPS スクリーン、広視野角、より優れた表示
小型ながら高精細
1x ジョイスティック、3x プッシュボタン、便利で便利
Wiki英語マニュアル（Raspberry Piの例）
Wiki英語マニュアル：www.waveshare.com/wiki/1.3inch_LCD_HAT
仕様
ドライバー: ST7789
インターフェース: SPI
表示色：RGB、65Kカラー
解像度: 240x240
バックライト: LED
動作電圧: 3.3V
インタフェース
シンボル | ラズベリーパイピン (BCM) | 説明 |
キー1 | P21 | ボタン1/GPIO |
キー2 | P20 | ボタン2/GPIO |
キー3 | P16 | ボタン3/GPIO |
ジョイスティックを上へ | P6 | ジョイスティックを上へ |
ジョイスティックを下げる | P19 | ジョイスティックを下げる |
ジョイスティック左 | P5 | ジョイスティック左 |
ジョイスティック右 | P26 | ジョイスティック右 |
ジョイスティックを押す | P13 | ジョイスティックを押す |
SCLK | P11/SCLK | SPIクロック入力 |
モシ | P10/MOSI | SPIデータ入力 |
直流 | P25 | データ/コマンド選択 (データの場合は High、コマンドの場合は Low) |
CS | P8/CE0 | チップ選択、ローアクティブ |
RST | P27 | リセット、ローアクティブ |
BL | P24 | バックライト |
寸法
