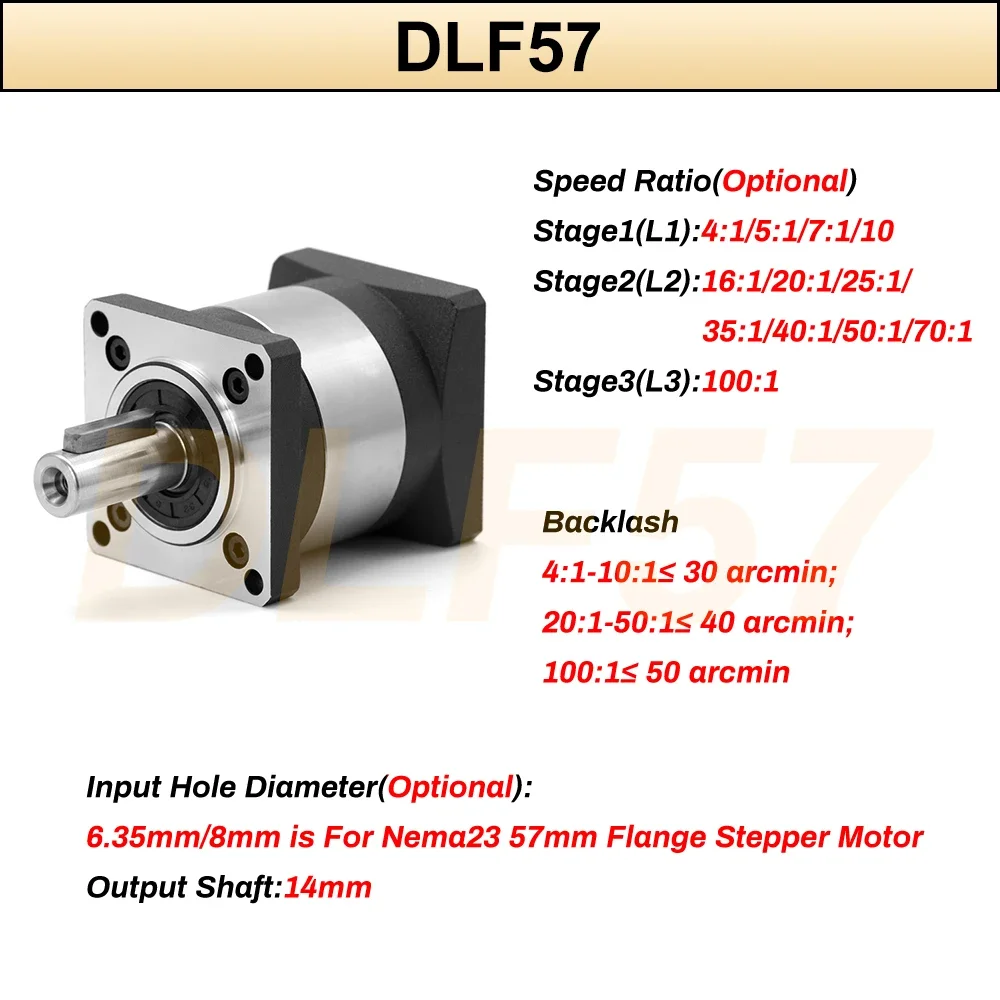

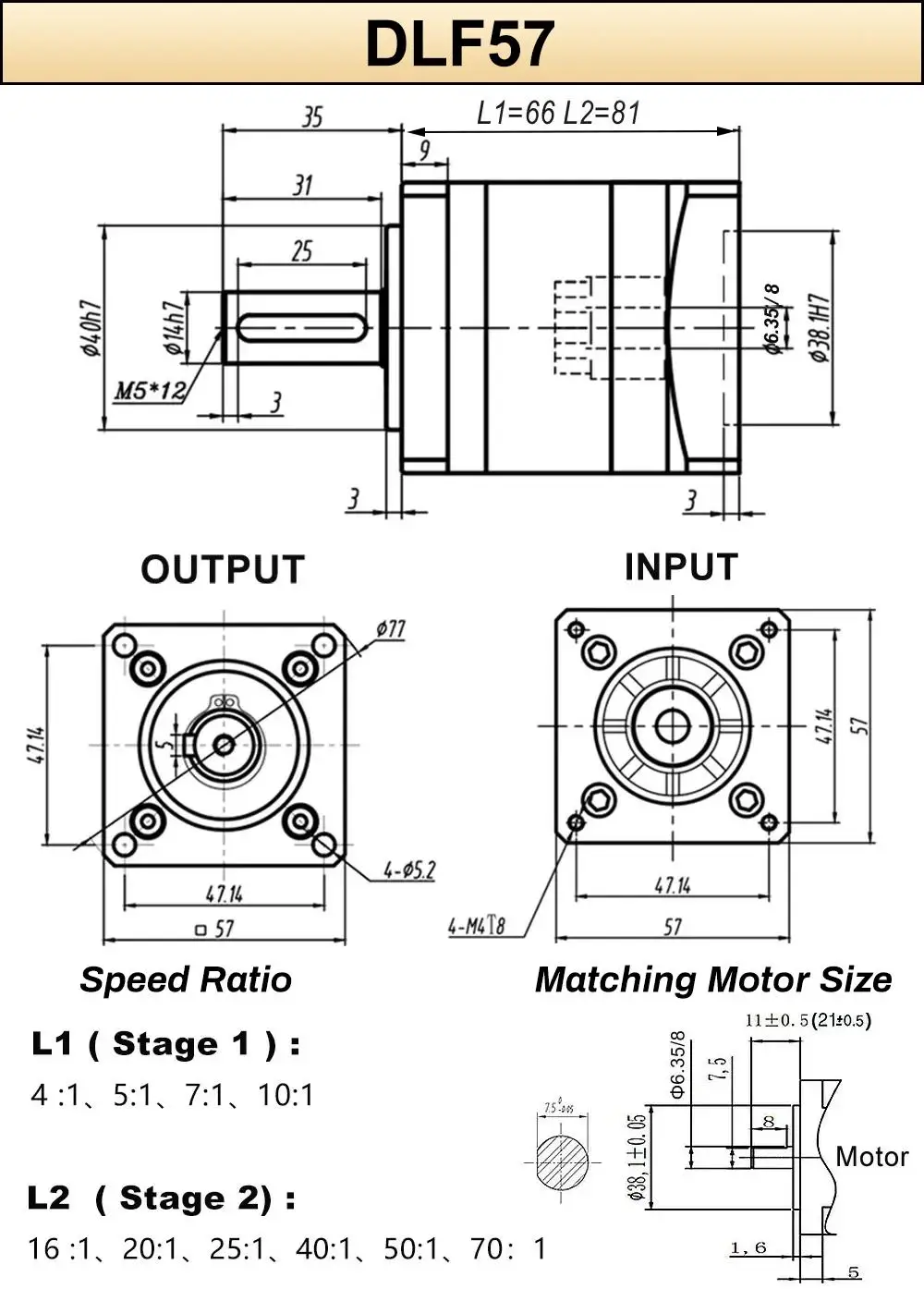

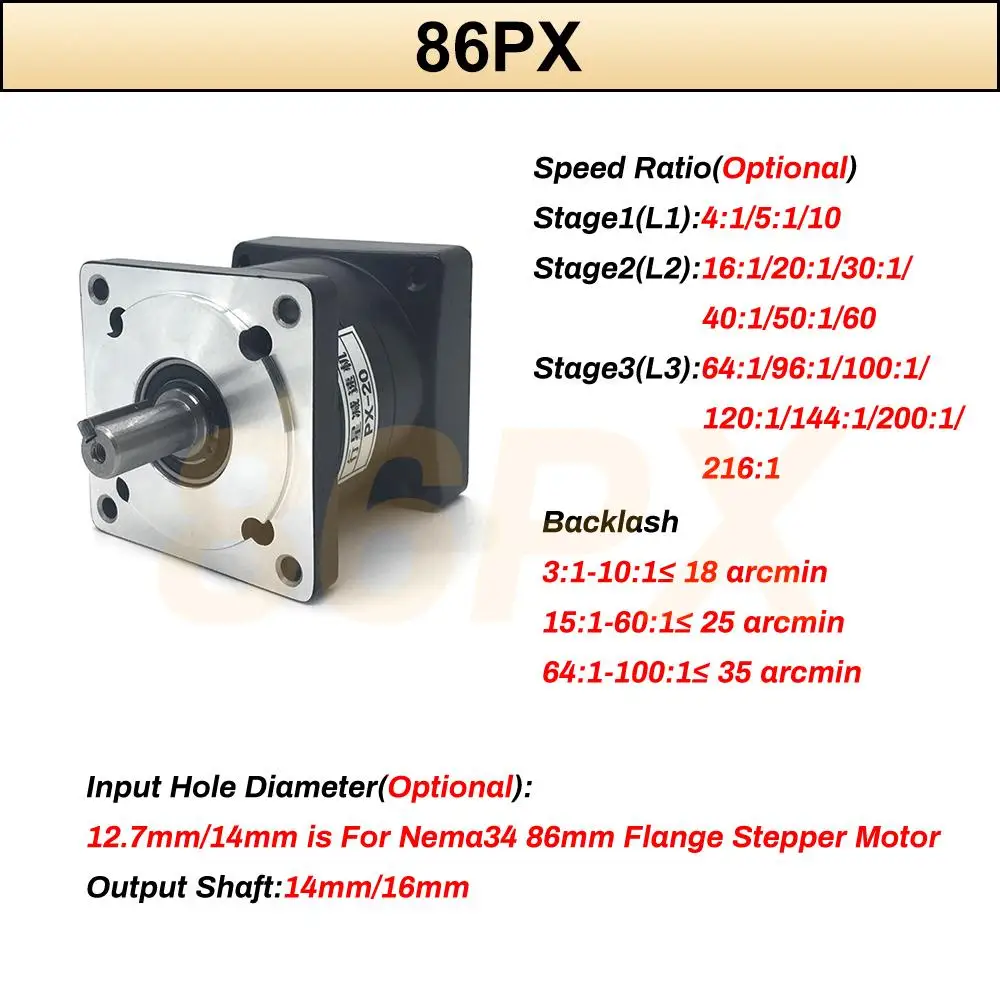

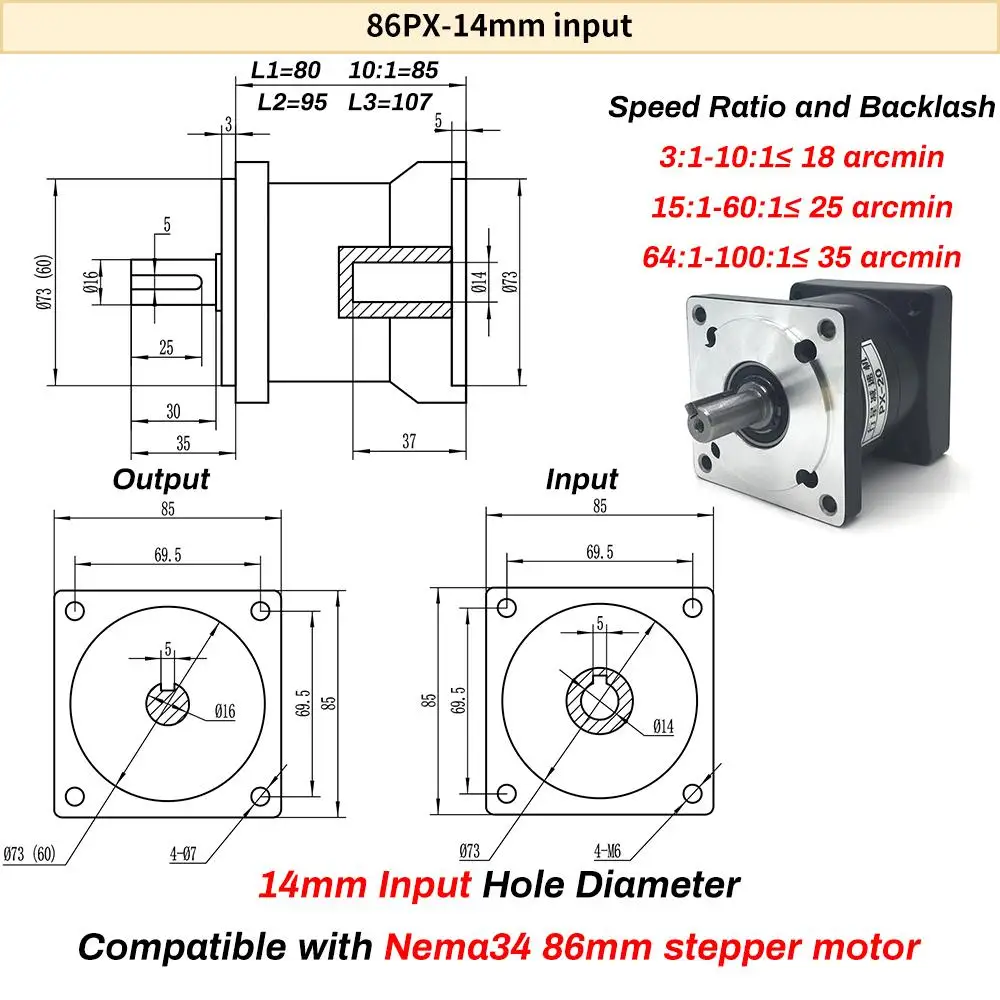

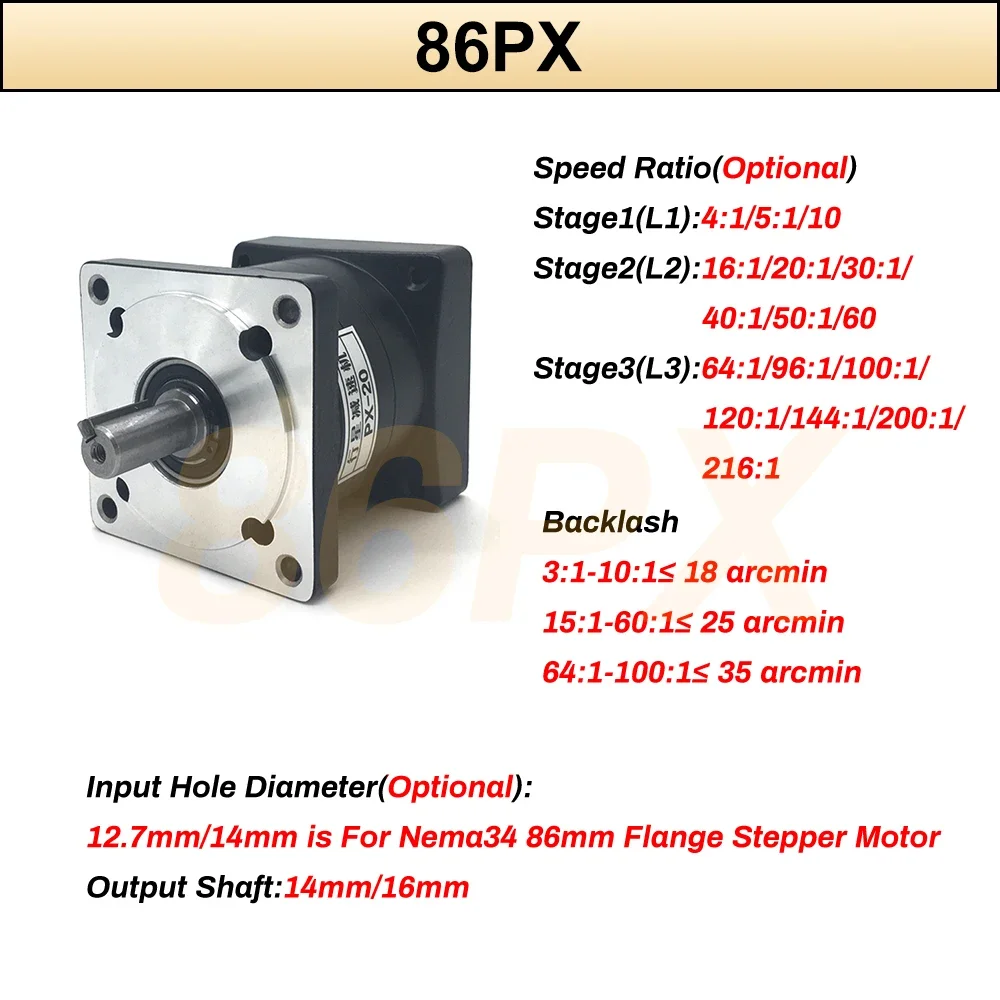

86PX レデューサーの技術パラメータ

ステージ

ステージ1(L1)

ステージ2(L2)

ステージ3(L3)

速度比

3/4/5/6/8/10

15/20/24/30/

100/120/150/200

36/40/50/60

入力(MM)

12.7/14

12.7/14

12.7/14

出力軸(MM)

16/14

16/14

16/14

キー溝(MM)

5

5

5

体長 (MM)

80

95

107

定格荷重(N.M)

30

50

60

最大荷重(N.M)

50

80

100

全負荷効率 (%)

95

90

85

バックラッシ精度（arcmin）

≦18

≦25

≦35

定格入力回転数（RPM）

≦3000

≦3000

≦3000

保護レベル（IP）

65

65

65

騒音(dB)

≦60

≦60

≦60

平均寿命（H）

≈20000

≈20000

≈20000

ギア材質

20Cr 炭素鋼

20Cr 炭素鋼

20Cr 炭素鋼

高精度遊星歯車装置

技術的パラメータ

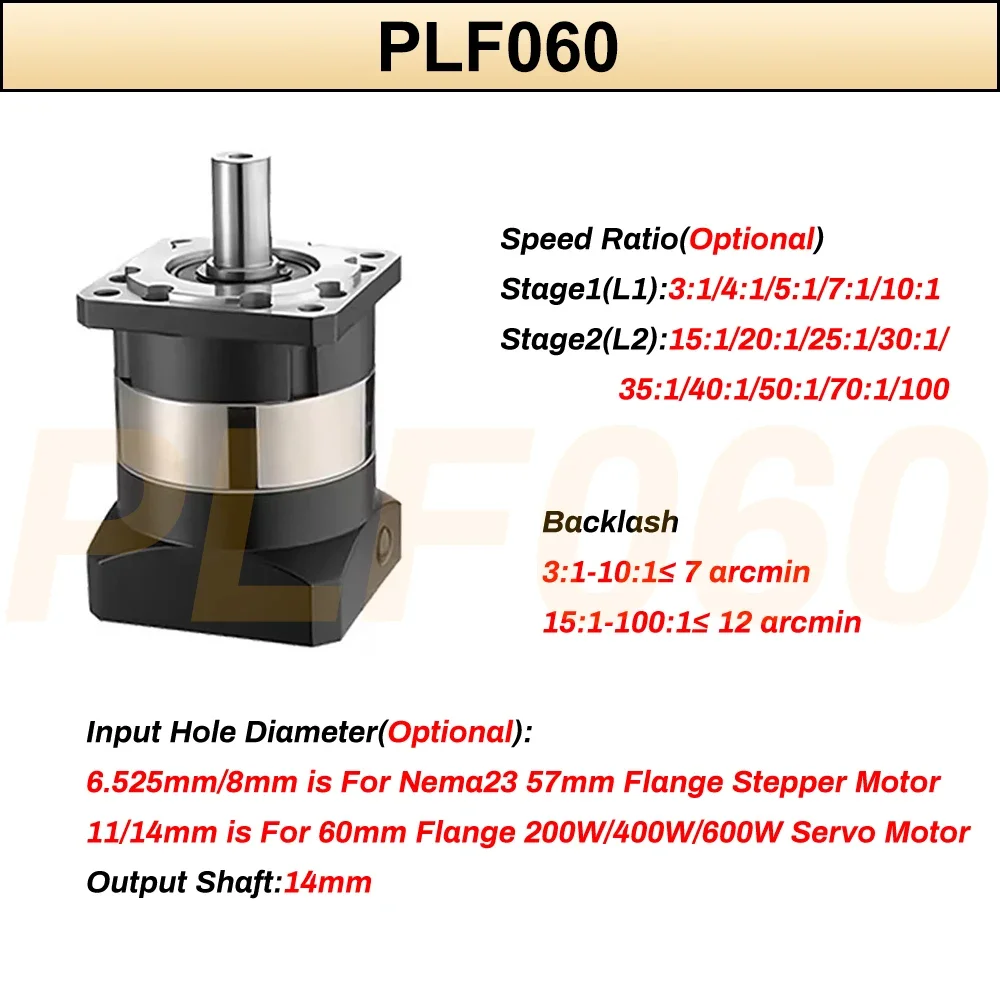

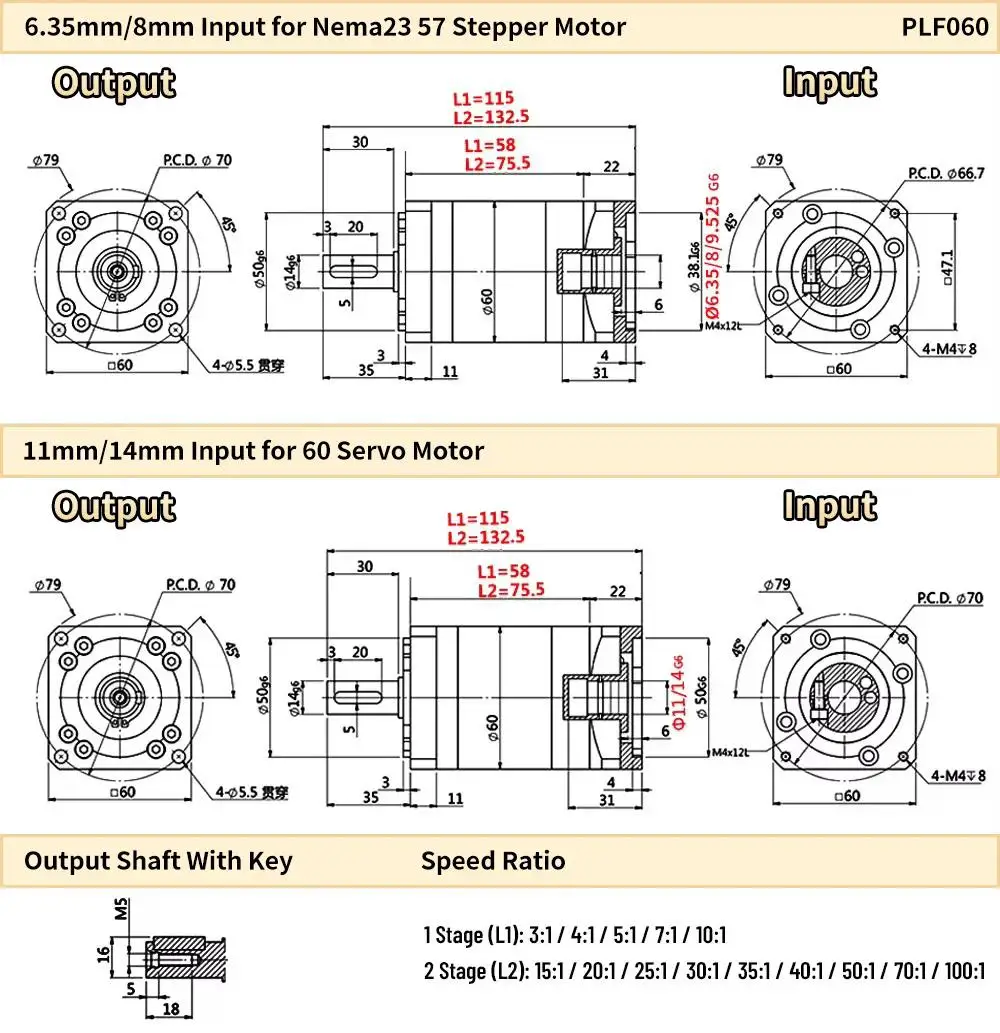

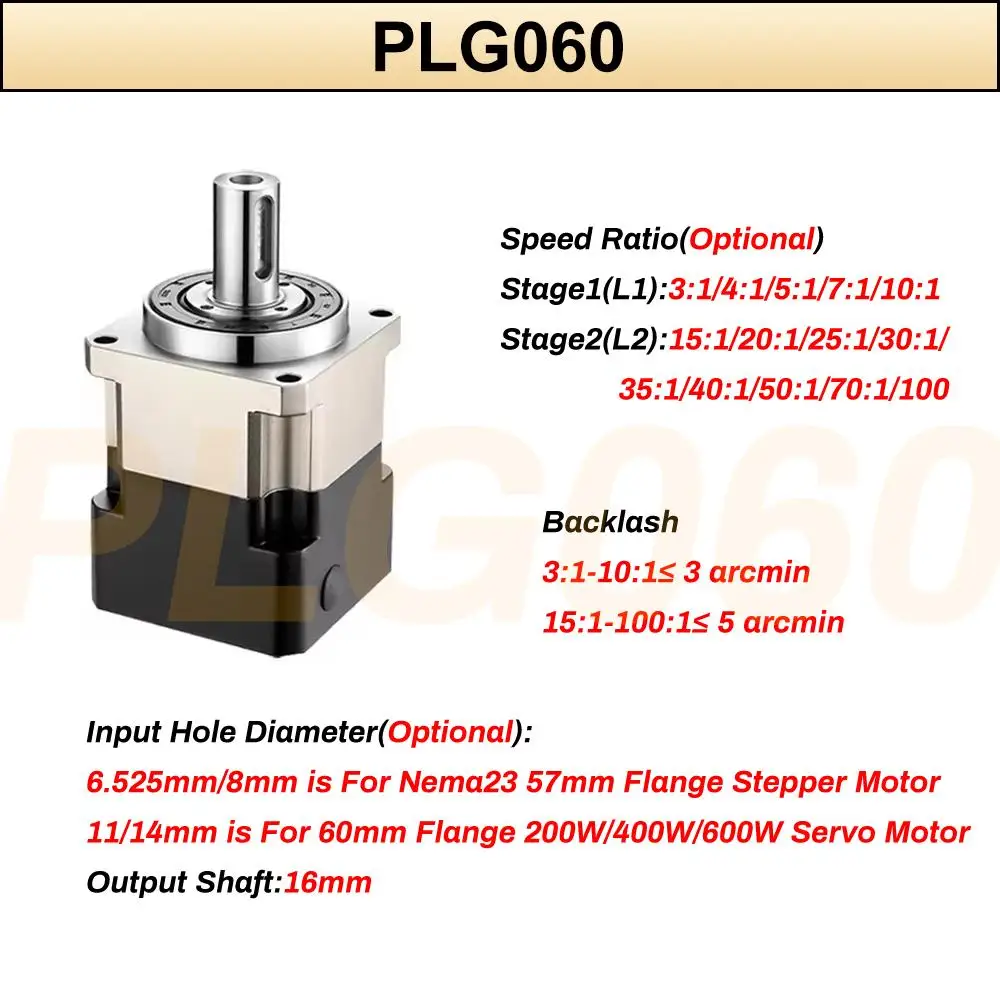

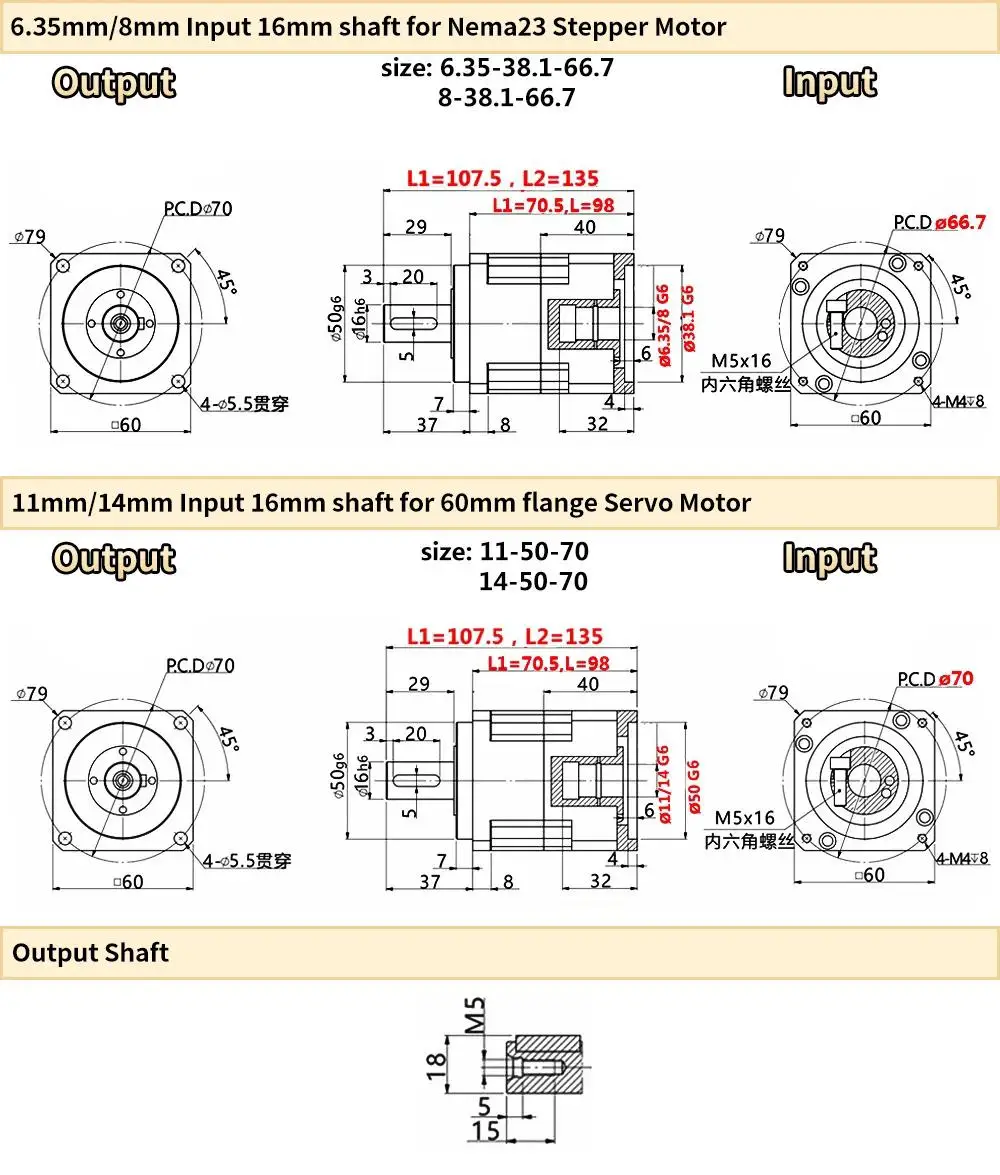

PLF060

PLG060

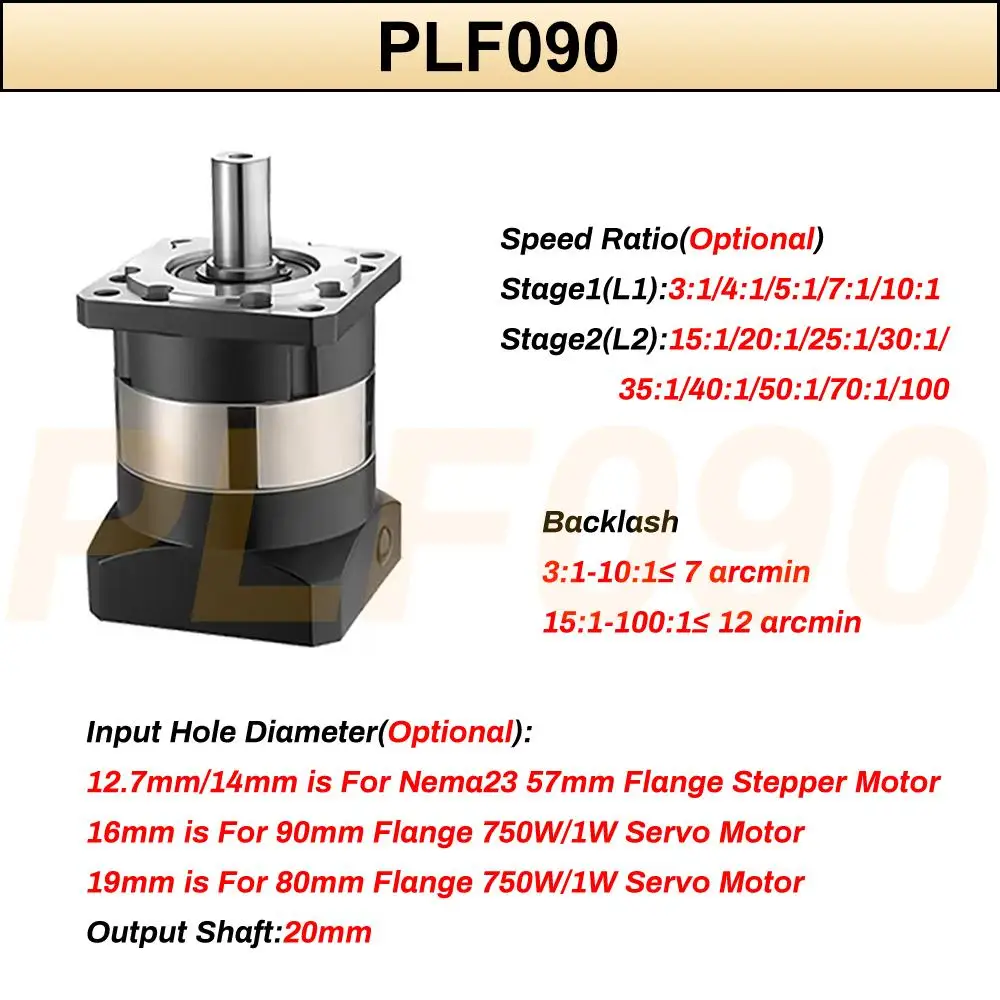

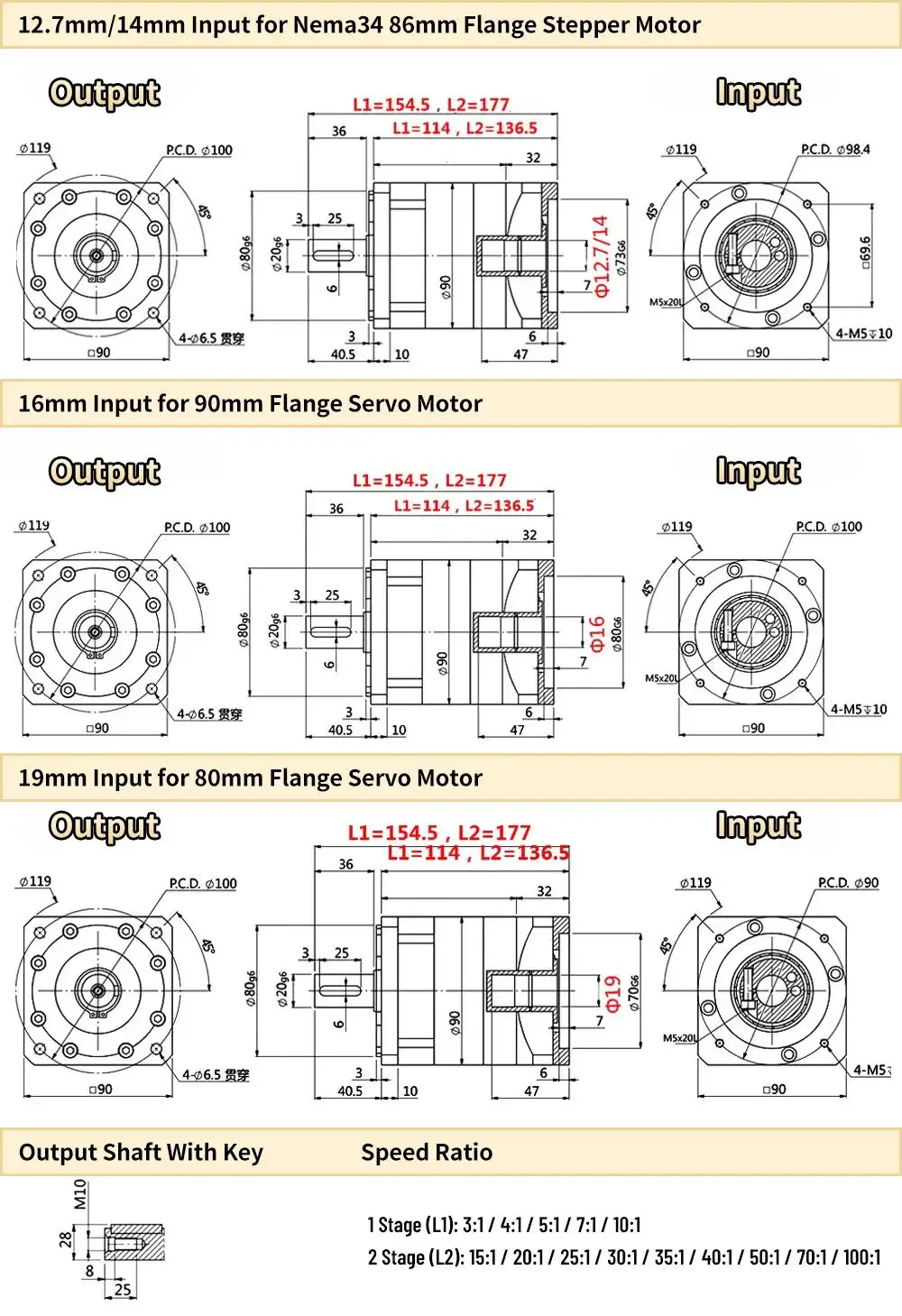

PLF090

最大ラジアルトルク

N

240

1530

450

最大軸トルク

N

220

630

430

ねじり剛性

Nm/分角

1.8

6

4.85

最大入力速度

回転数

8000

8000

6000

定格入力速度

回転数

4000

4000

3500

ノイズ

dB

≤58

≤58

≤60

バックラッシュ

ステージ1

≤7

≤3

≤7

(アークミン)

ステージ2

≤12

≤5

≤12

最大。出力トルク

Nm

1.5*定格出力トルク

2*定格出力トルク

定格出力トルクの1.5倍

瞬時の制動トルク

Nm

2*定格出力トルク

3*定格出力トルク

定格出力トルクの2倍

一生

h

20000

20000

知財学位

IP65

IP65

動作温度

-10℃～90℃

-10℃～90℃

全負荷効率

L1≧96%、L2≧94%

L1≧95%、L2≧90%

L1≧96%、L2≧94%

ステージ

比率

PLF060

PLG060

PLF090

定格出力トルク(N・m)

ステージ1
(L1)

3:01

27

40

96

4:01

40

45

122

5:01

40

45

122

7:01

34

45

95

10:01

16

30

56

ステージ2(L2)

15:01

27

40

96

20:01

40

45

122

25:01:00

40

45

122

30:01:00

27

40

96

35:01:00

40

45

122

40:01:00

40

45

122

50:01:00

40

45

122

70:01:00

34

45

95

100:01:00

16

30

56

慣性モーメント
(kg.cm2)

ステージ1
(L1)

3:01

0.46

0.16

1.73

4:01

0.46

0.14

1.73

5:01

0.46

0.13

1.73

7:01

0.41

0.13

1.42

10:01

0.41

0.13

1.42

ステージ2(L2)

15:01

0.44

0.13

1.49

20:01

0.44

0.13

1.49

25:01:00

0.44

0.13

1.49

30:01:00

0.44

0.13

1.49

35:01:00

0.44

0.13

1.49

40:01:00

0.44

0.13

1.49

50:01:00

0.34

0.13

1.25

70:01:00

0.34

0.13

1.25

100:01:00

0.34

0.13

1.25
