Waveshare 3.5 インチタッチディスプレイモジュール Raspberry Pi Pico 用、65K 色、480 × 320 ピクセル、SPI インターフェース、タッチコントローラー XPT2046
説明
Raspberry Pi Pico用3.5インチタッチディスプレイモジュール、65K色、480×320ピクセル、SPIインターフェース
抵抗膜タッチ コントローラー XPT2046、ILI9488 ドライバー、SPI バスを使用
Raspberry Pi Pico C/C および MicroPython デモが付属

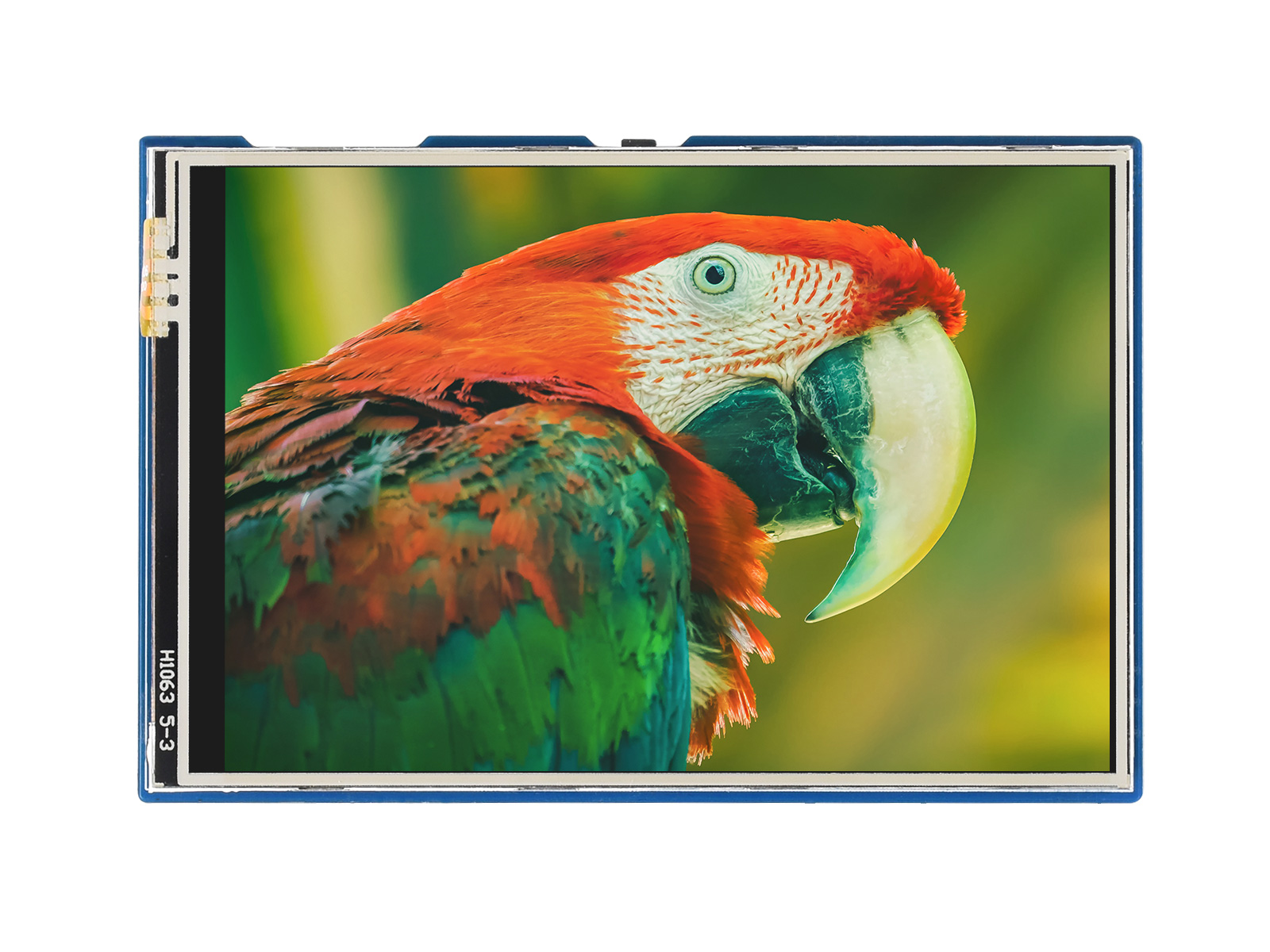

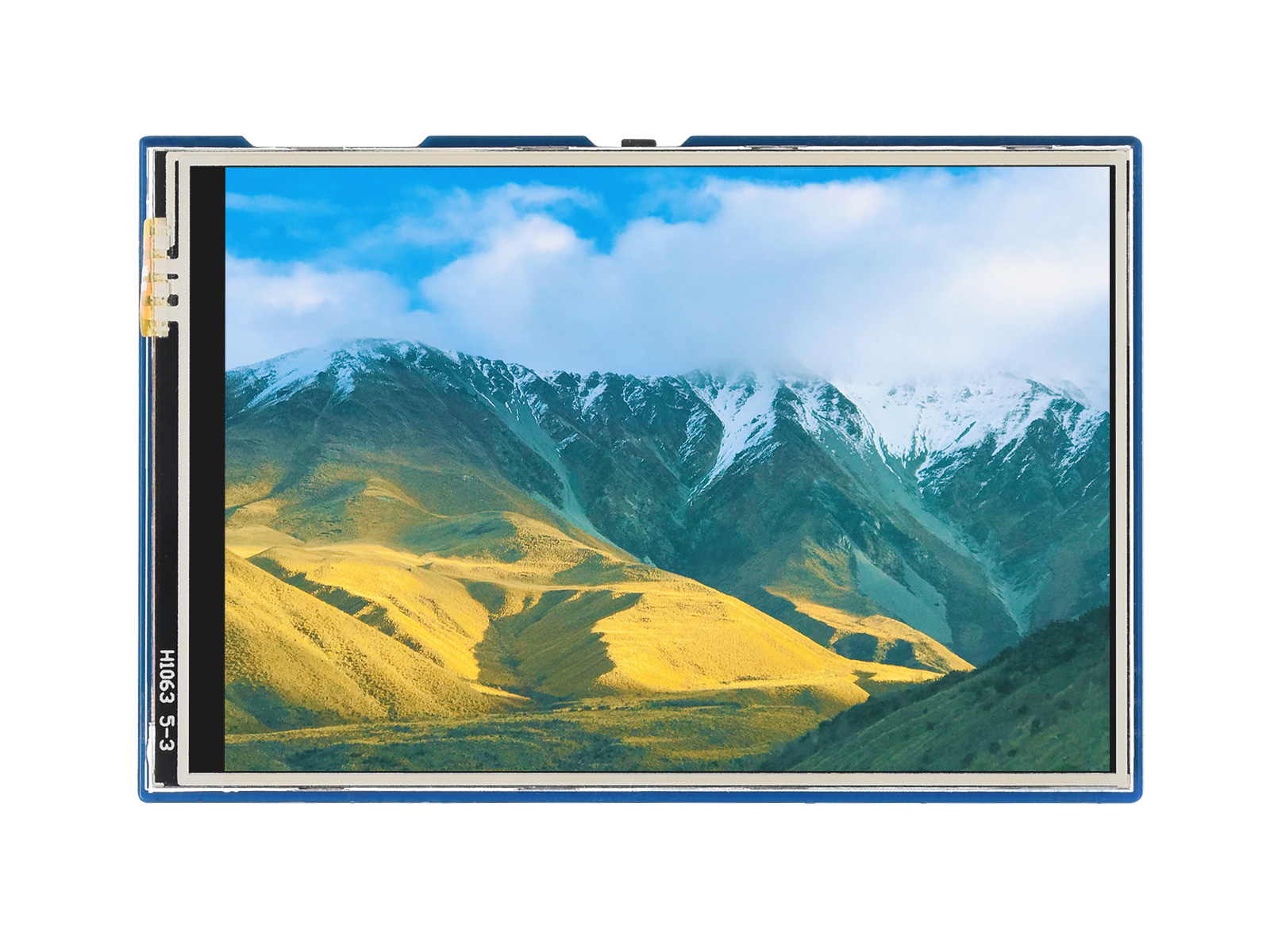

480×320の解像度、IPSスクリーン、65K色、クリアでカラフルな表示効果
専用タッチコントローラーにより、AD制御ソリューションよりもスムーズなタッチ効果を実現
画像を保存し、簡単に直接表示できるMicroSDカードスロット
プログラム可能なバックライト制御、省電力
開発リソースとマニュアルが付属 (Raspberry Pi Pico C/C および MicroPython のサンプル)
動作電圧 | 5V | 解決 | 480×320ピクセル |
通信インターフェース | SPI | 表示サイズ | 73.44×48.96mm |
表示パネル | IPS | ピクセルサイズ | 0.153×0.153mm |

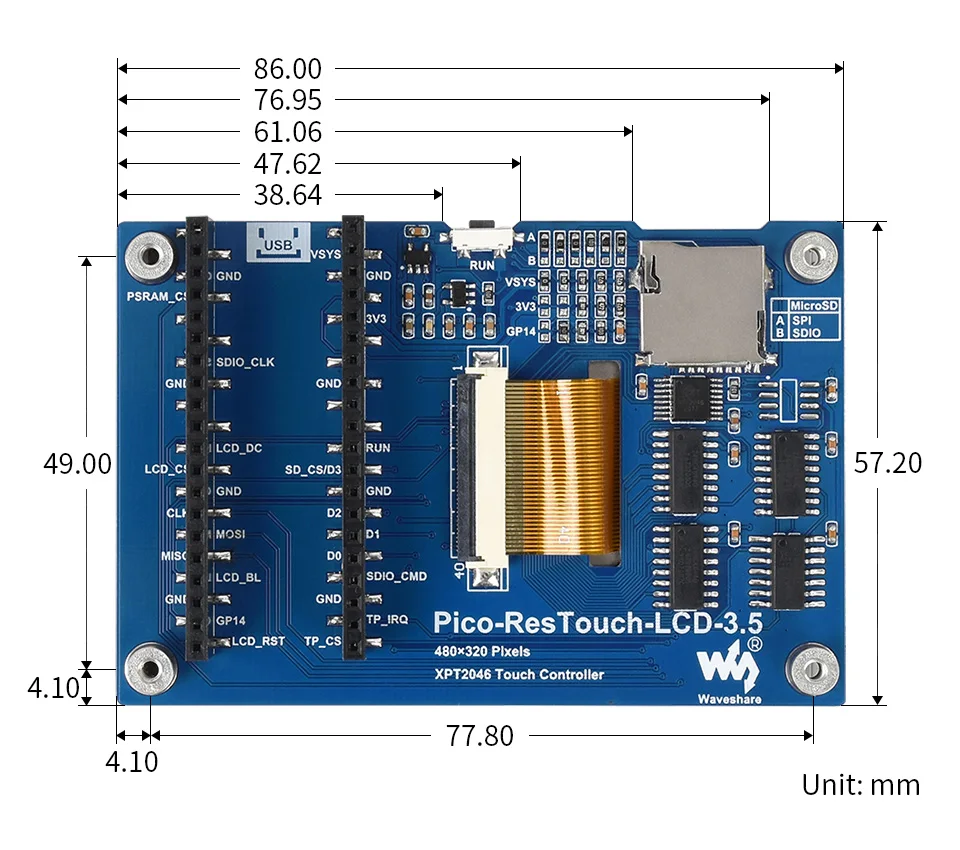

ドライバ | ILI9488 | 寸法 | 86.00×57.20mm |
タッチコントローラー | XPT2046 |

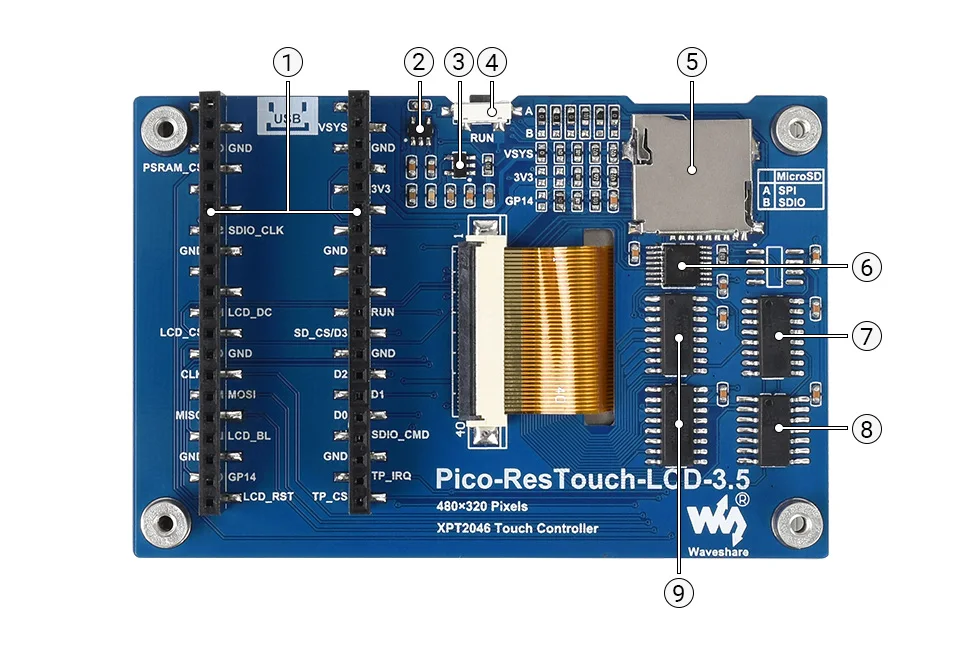

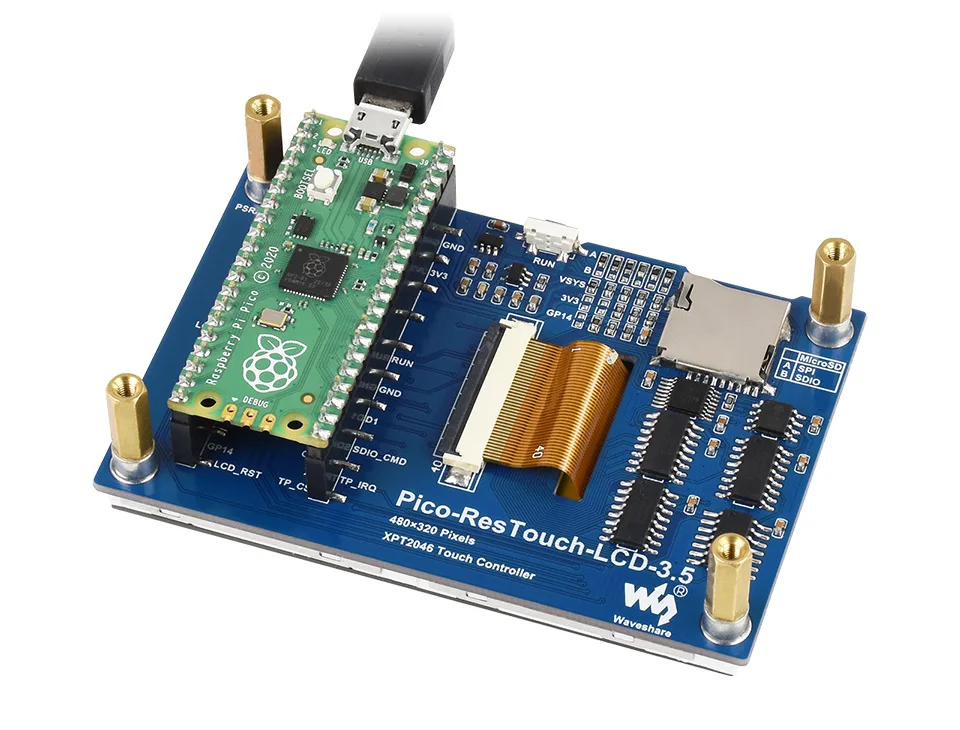

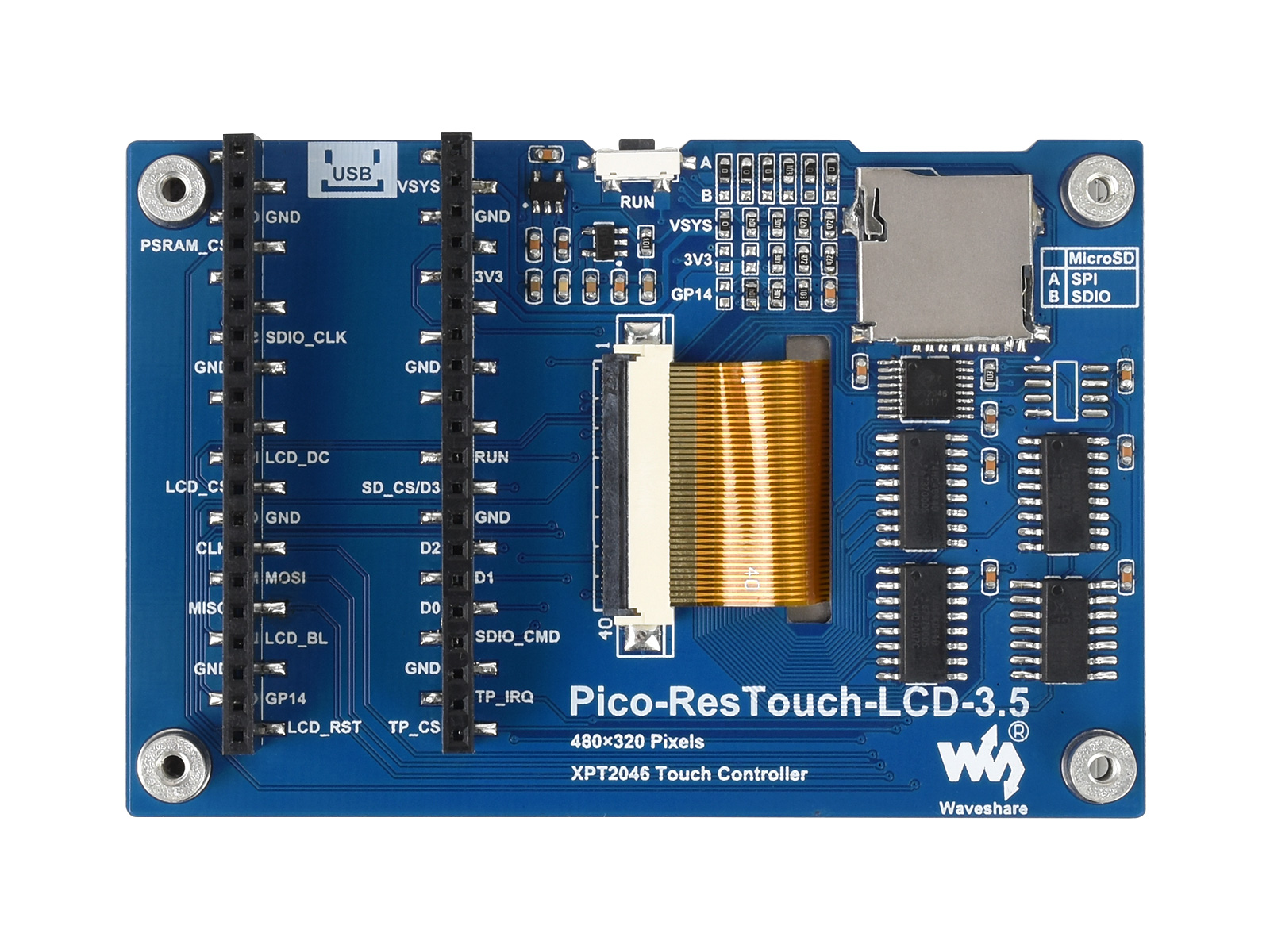

Raspberry Pi Picoに直接接続するためのオンボードメスピンヘッダー

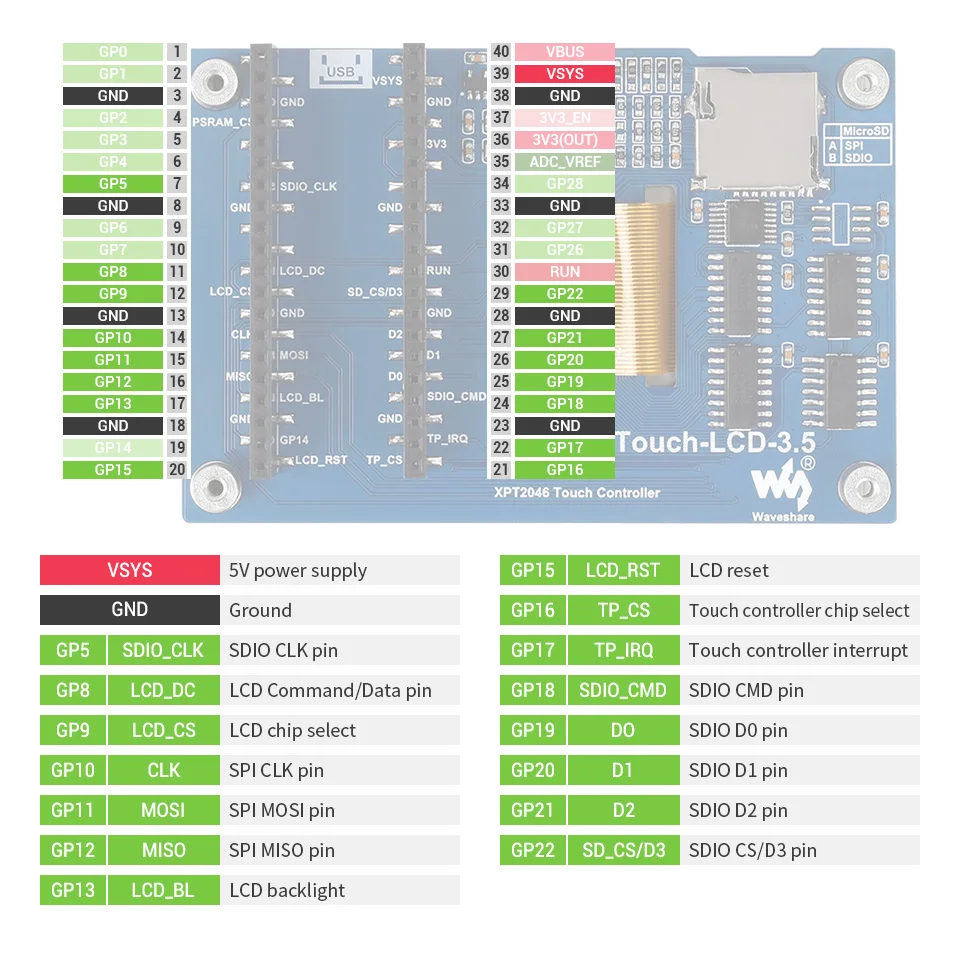

Rapsberry Pi Pico ヘッダー
CAT6219
LCDバックライト電源チップRT9193-33
3.3Vリニア電圧レギュレータピコリセットボタン
microSDカードスロット
6.XPT2046
抵抗膜タッチコントローラー
7.74HC4040
カウンタチップ、クロック分周用
8.74HC04D
インバータチップ
9.74HC4094
シリアルデータからパラレルデータへのコンバーター
* 製品ごとにリソースは異なる場合があります。実際に提供されているリソースを確認するには、Wiki ページを参照してください。
部品番号 | タイプ | 表示色 | ピクセル | 表示サイズ (MM) | バス | ドライバ | 寸法 (MM) | 触る |
ピコ-LCD-0.96 | IPS | 65K | 160×80 | 21.70×10.80 | SPI | ST7735S | 52.00×25.00 | |
ピコ-LCD-1.14 | IPS | 65K | 240×135 | 24.91×14.86 | SPI | ST7789 | 52.00×25.00 | |
ピコ-LCD-1.3 | IPS | 65K | 240×240 | 23.40×23.40 | SPI | ST7789 | 52.00×26.50 | |
ピコ-LCD-1.44 | TFT | 65K | 128×128 | 25.50×26.50 | SPI | ST7735S | 52.00×26.50 | |
ピコ-LCD-1.8 | TFT | 65K | 160×128 | 35.04×28.03 | SPI | ST7735S | 52.00×34.50 | |
ピコレスタッチLCD-2.8 | IPS | 262K | 320×240 | 57.60×43.20 | SPI | ST7789 | 70.20×50.20 | √ |
ピコレスタッチLCD-3.5 | IPS | 65K | 480×320 | 73.44×48.96 | SPI | ILI9488 | 86.00×57.20 | √ |

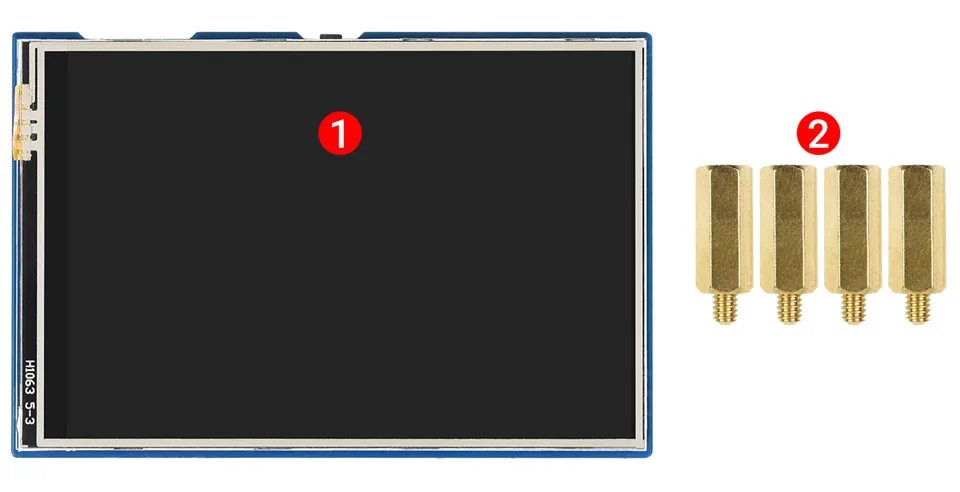

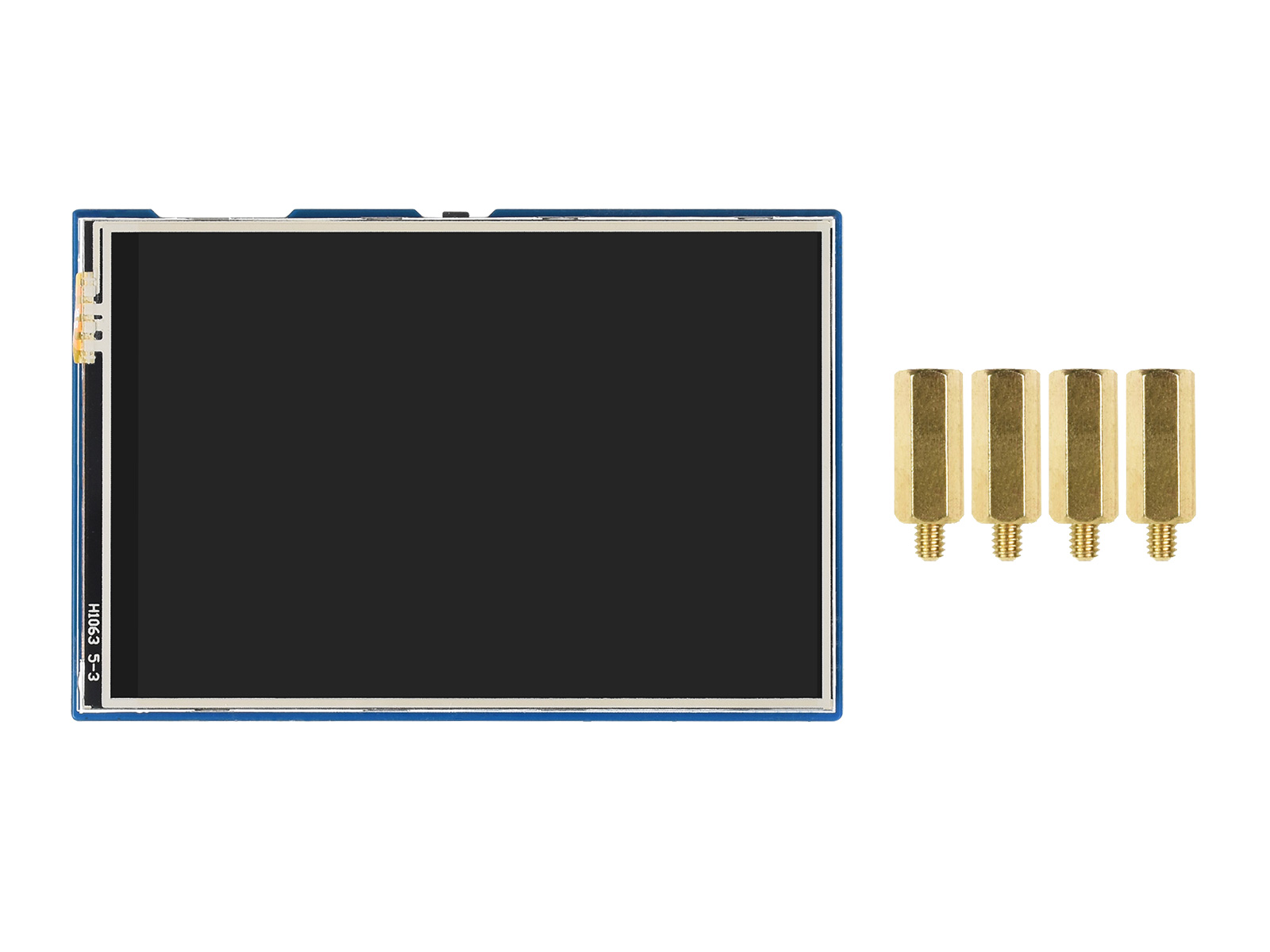

パッケージ内容
重さ：0.065kg
ピコレスタッチLCD-3.5 x1
スタンドオフパック x1
