DFRobot オフライン高セキュリティ AI 双眼 3D 視覚認識センサー顔手のひら静脈 QR コード検出スキャンスマートホーム用

導入

この AI 両眼視覚センサーは、高セキュリティで多用途の ID 認証を実現するために設計されたスタンドアロンのマルチモーダル認識モジュールです。強力なオンボード AI プロセッサーで動作し、デュアル カラー カメラと赤外線カメラを利用してすべての計算をローカルで実行します。その機能の中核は、堅牢な顔認識、安全な手のひら静脈認識、ユニバーサル QR コード スキャンを 1 つのコンパクトなデバイスに統合した、スリーインワンの識別機能にあります。主な機能には、スプーフィング防止のための高度な 3D Liveness Detection、ホスト システムの計算負荷を排除する完全なオフライン AI 処理、最大 1,000 ユーザー用のローカル ストレージなどがあります。シンプルな UART インターフェイスを備えたこのオフライン AI ビジョン センサーは、安全なアクセス制御、スマート ホーム システム、自動小売端末などのアプリケーションへの迅速な統合に最適です。

3D 生体検出による高セキュリティの生体認証

認証システムではセキュリティが最も重要です。この顔認識センサーは、双眼カメラ システム (RGB 赤外線) を採用して 3D 深度情報を取得し、高度な生体検出アルゴリズムを可能にします。このテクノロジーは、生きている人物と 2D 表現を効果的に区別し、写真やビデオを使用したなりすましの試みに対して強力な保護を提供します。このモジュールは、顔認識不正受入率 (FAR) が 0.001% と低く、重要なアクセス制御アプリケーションに適したレベルのセキュリティを提供します。

多彩な 3-in-1 認識機能

AI 両眼視覚センサーは、3 つの異なる認識方法を組み合わせることで、比類のない柔軟性を提供します。ディープラーニングベースの顔認識により、高速かつ非接触アクセスが可能になります。セキュリティを強化するために、手のひら静脈および掌紋認識アルゴリズムは、複製が非常に困難な生体マーカーである固有の皮下静脈パターンを識別します。最後に、統合された QR コード デコードは、一時的なアクセスの許可、支払いの処理、またはデバイスのペアリングを行うための便利なソリューションを提供し、センサーを幅広い運用要件に適応できるようにします。

強力なオンモジュールオフライン AI 処理

0.5 TOPS ニューラル プロセッシング ユニット (NPU) を備えた専用のシステム オン チップ (SoC) を搭載した AI ビジョン カメラは、すべての複雑な AI アルゴリズムを内部で処理します。これ

UARTによるシームレスな統合

実装を容易にするように設計された双眼カメラは、シンプルな UART シリアル プロトコルを通じて認識結果を伝達するため、新規および既存の製品設計の両方に簡単に統合できます。さらに、USB インターフェイスは UVC (USB ビデオ クラス) プロトコルをサポートしており、モジュールが標準の Web カメラのようにビデオをストリーミングできるようになります。この二重機能は、監視、視覚的確認、またはビデオ インターコム システムの構築のためにビデオ フィードを必要とするアプリケーションにとって非常に貴重です。

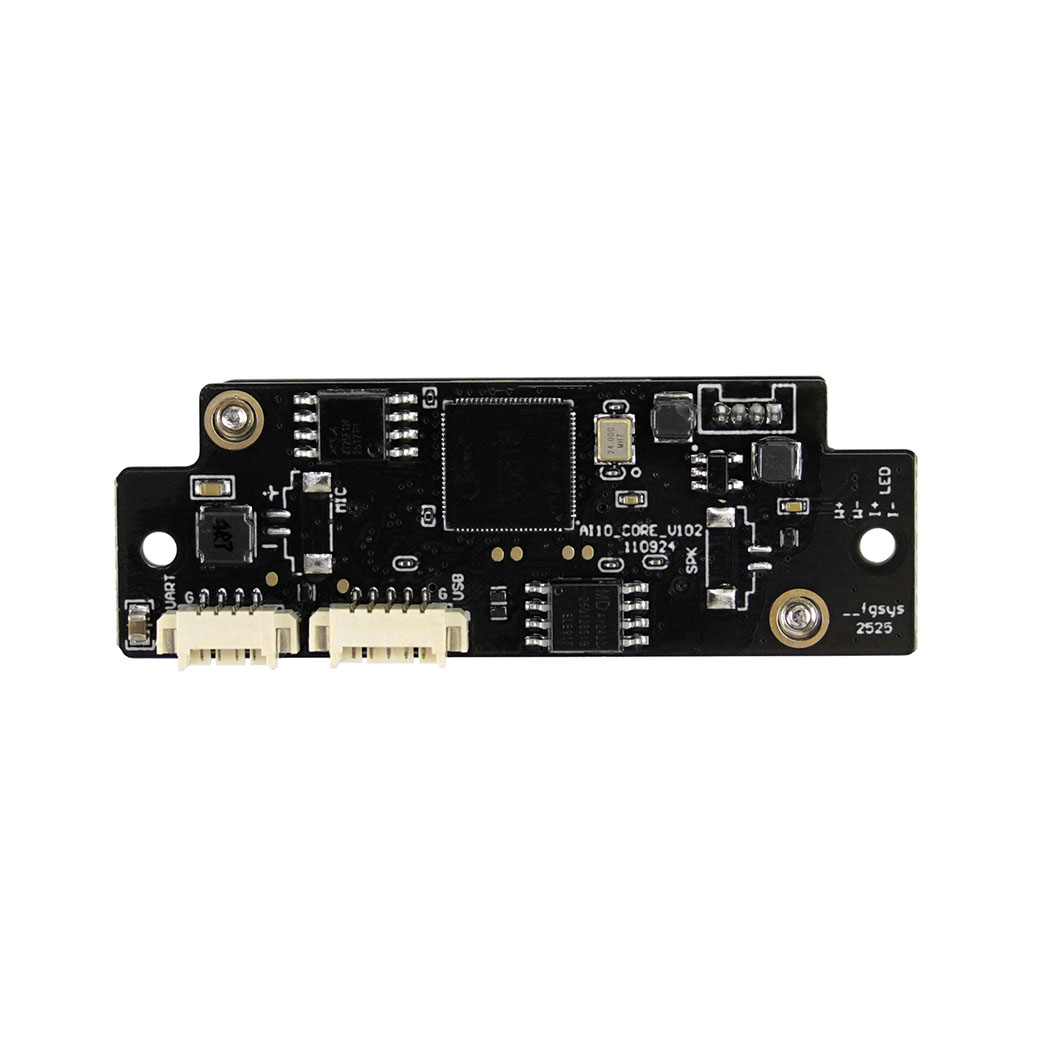

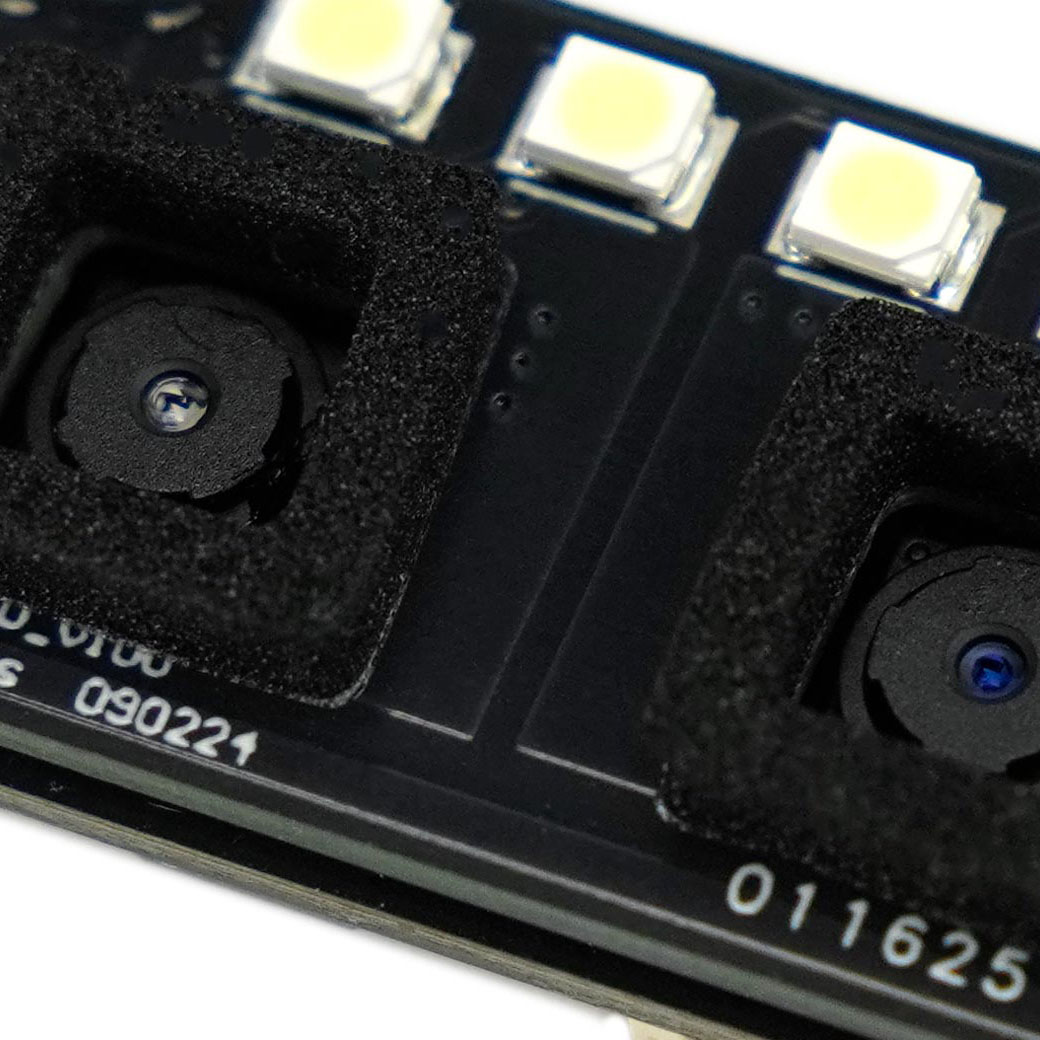

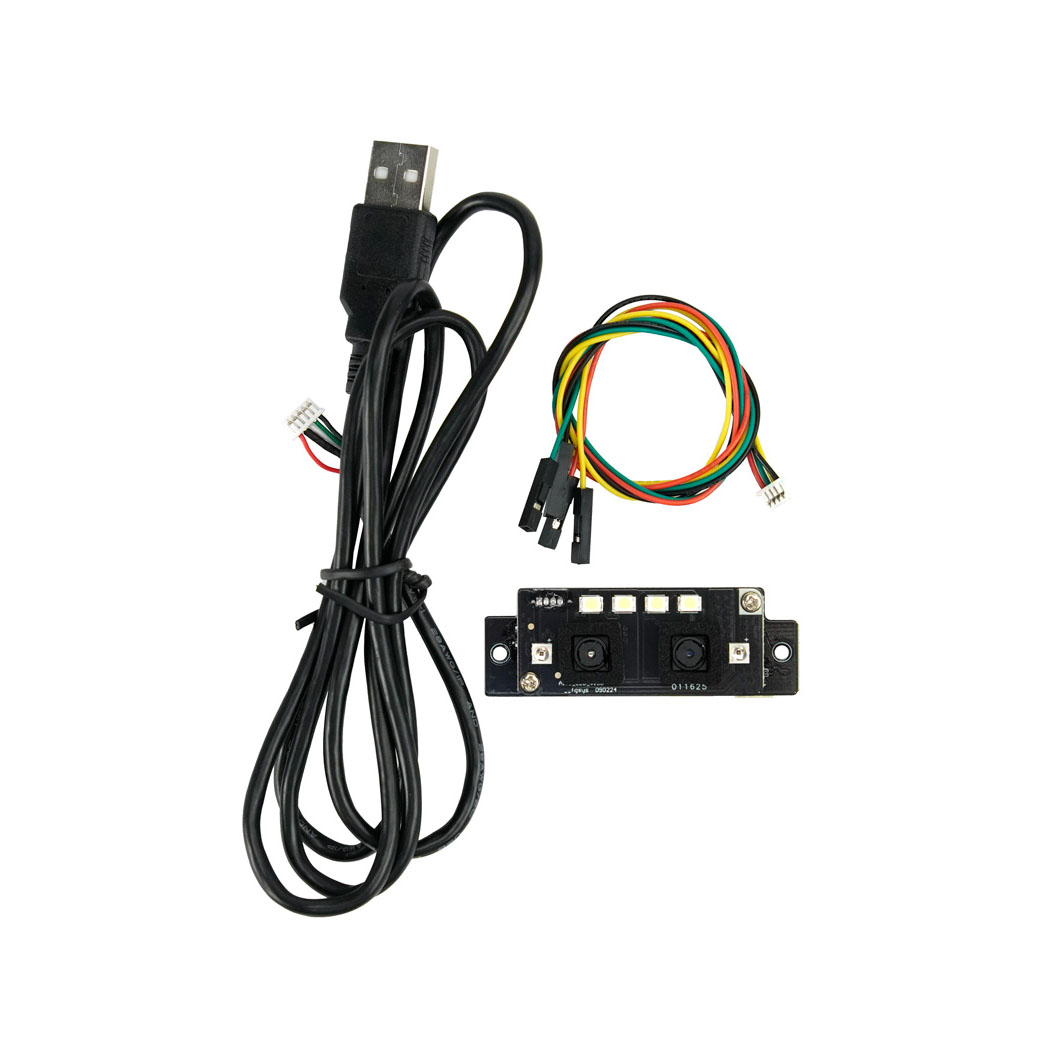

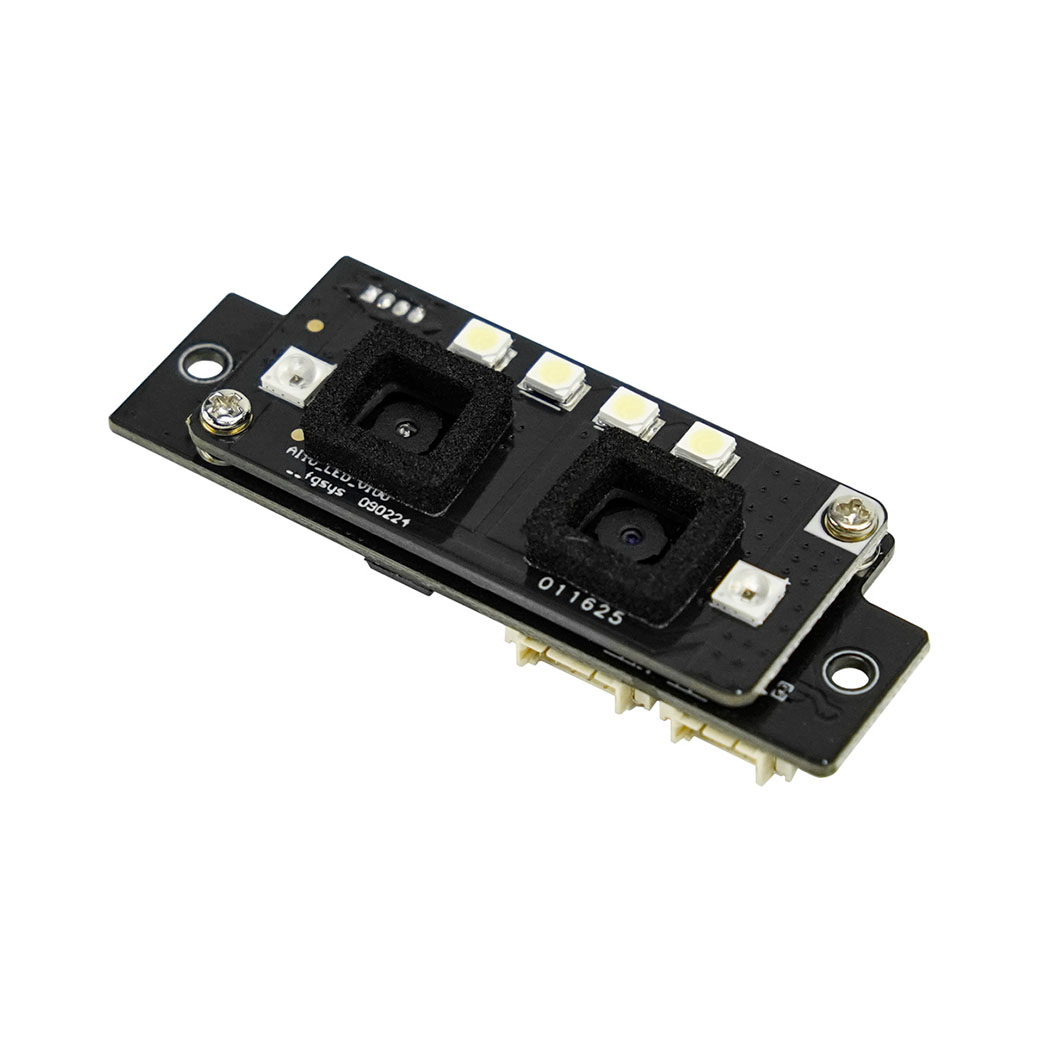

写真

アプリケーション

スマートホームシステム
スマートドアロック
セルフサービス小売決済端末
3D顔/手のひら静脈決済システム
手のひら静脈認証システム

仕様

ハードウェアパラメータ
SoC: Arm CPU@900MHz、NPU@0.5TOPS、RISC-V@600MHz
DDR2: 64MB
フラッシュ: 32MB
カメラ: デュアル 1/5 インチ CMOS、2MP、デュアル MIPI インターフェイス
レンズ: FOV: 対角 83°。最適な焦点: 60cm
LED: IR@850nm、RGB@650nm (90°照明)
USB: UVC ビデオ送信 (UAC に拡張可能)。 MJPEG出力（H.264/YUY2拡張可能）
通信: UART@115200ボー

電力パラメータ
供給電圧: 5-12V
動作電流: 320-330mA@8V
スタンバイ電流: 120 ～ 130mA (自動検出モード)
シャットダウン電流: 0µA (非自動検出モード)

その他のパラメータ
動作温度：-20℃～60℃
保管温度: -30°C ～ 70°C
湿度: 10 ～ 93% RH (結露なきこと)
オーディオ I/O: 拡張可能 (スピーカー/マイク)
起動時間: 900ms ～ 2.5s (保存されているユーザー数によって異なります)
ユーザー容量: 1,000 顔。 1,000本の手のひらの静脈
アルゴリズム: 両眼視活性検出、ディープラーニング顔認識、手のひら静脈認識、QR コード認識
活性メトリクス:
FAR (他人受入率) ≤1%
FRR (本人拒否率) ≤ 1%
顔認識:
合格率: 98.85%
ファー: 0.001%
認識角度: ±20°ピッチ/ヨー;マルチアングル登録をサポート
検出範囲：顔：30～120cm、手のひら静脈/QRコード：15cm

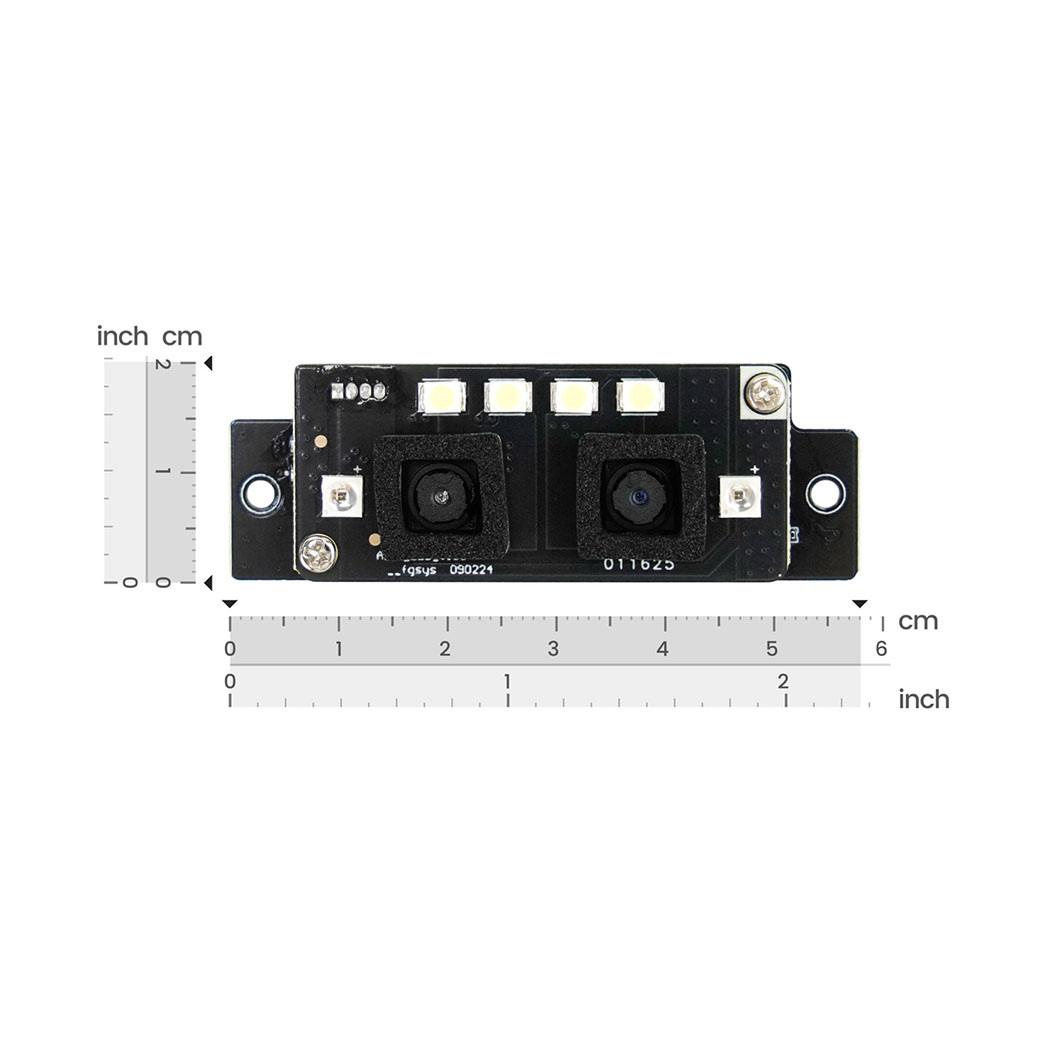

寸法：57.8×20×10.12mm

インストール

製品の設置高さに応じて、さまざまな高さをわかりやすくするために、外部ブラケットを使用して製品の傾斜角度を調整することをお勧めします。さまざまな設置高さにおける推奨傾斜角と識別高さのカバー範囲を次の表に示します。
