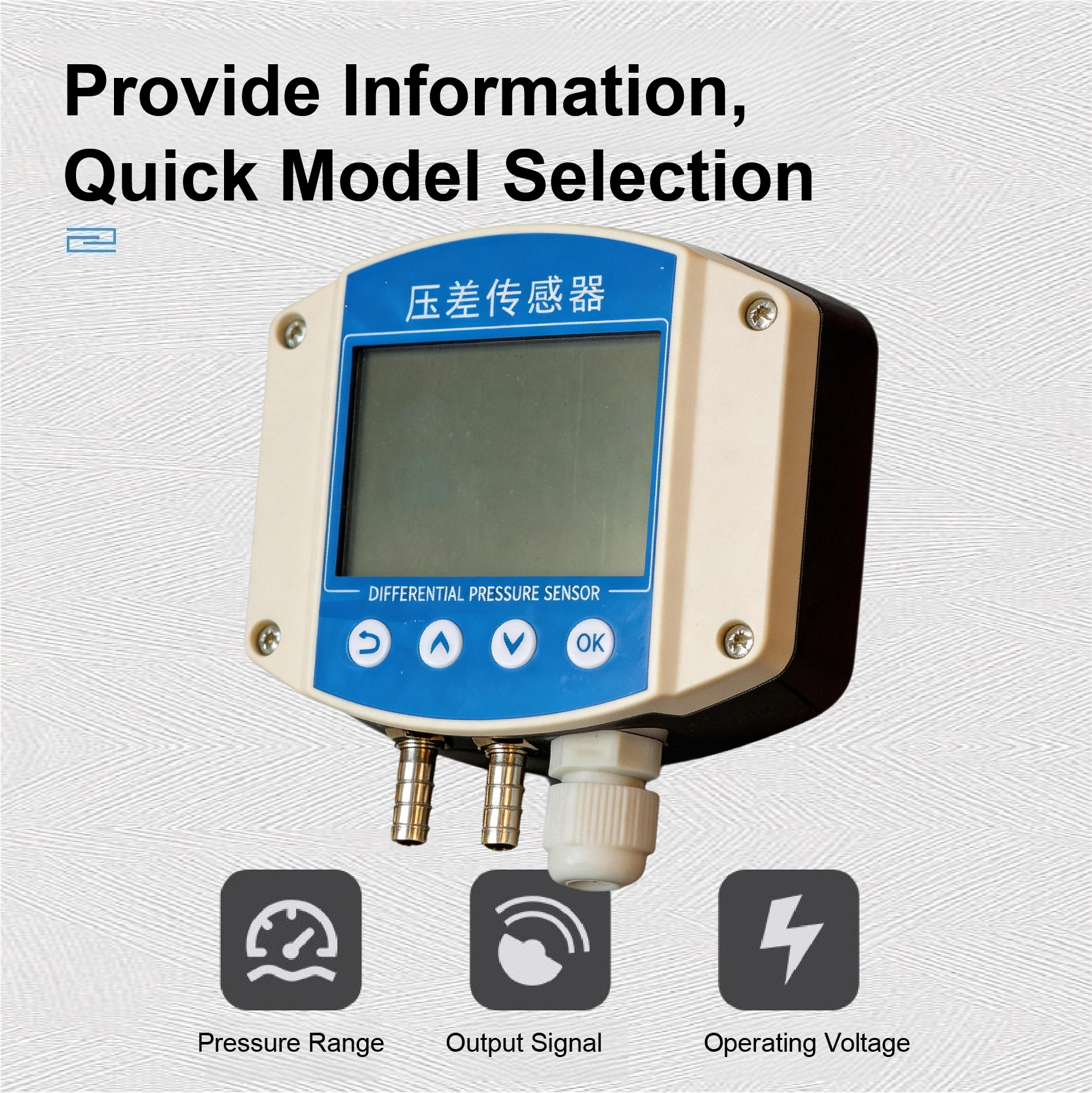

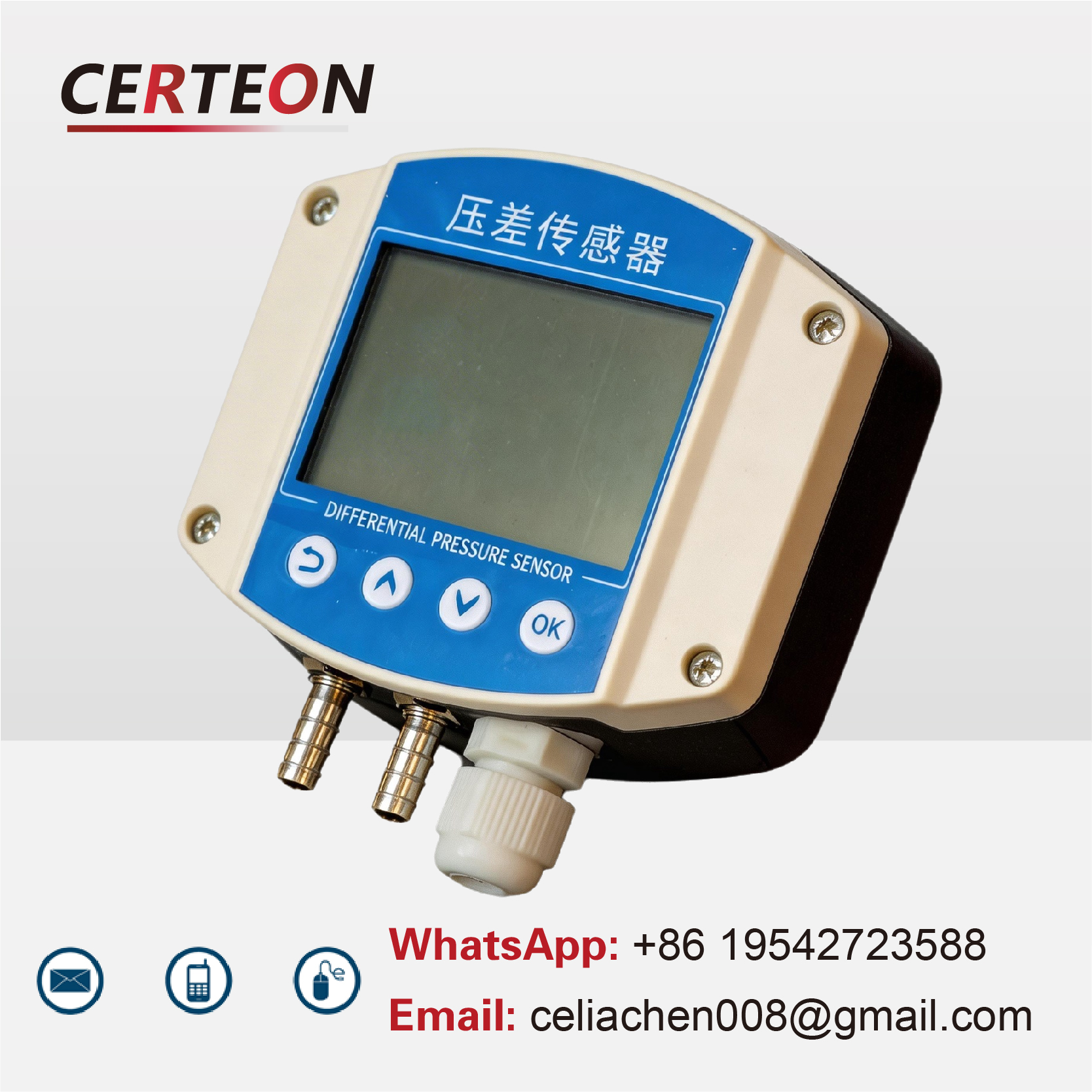

この差圧センサーには、ディスプレイ付きとディスプレイなしの 2 つのバージョンがあることに注意してください。
オプション RS485-LCD / 4-20mA-LCD / 0-5V-LCD / 0-10V-LCD は、LCD ディスプレイを備えたバージョンを指します。
RS485-ディスプレイなし / 4-20mA-ディスプレイなし / 0-5V-ディスプレイなし / 0-10V-ディスプレイなしのオプションは、ディスプレイ画面のないバージョンを指します。

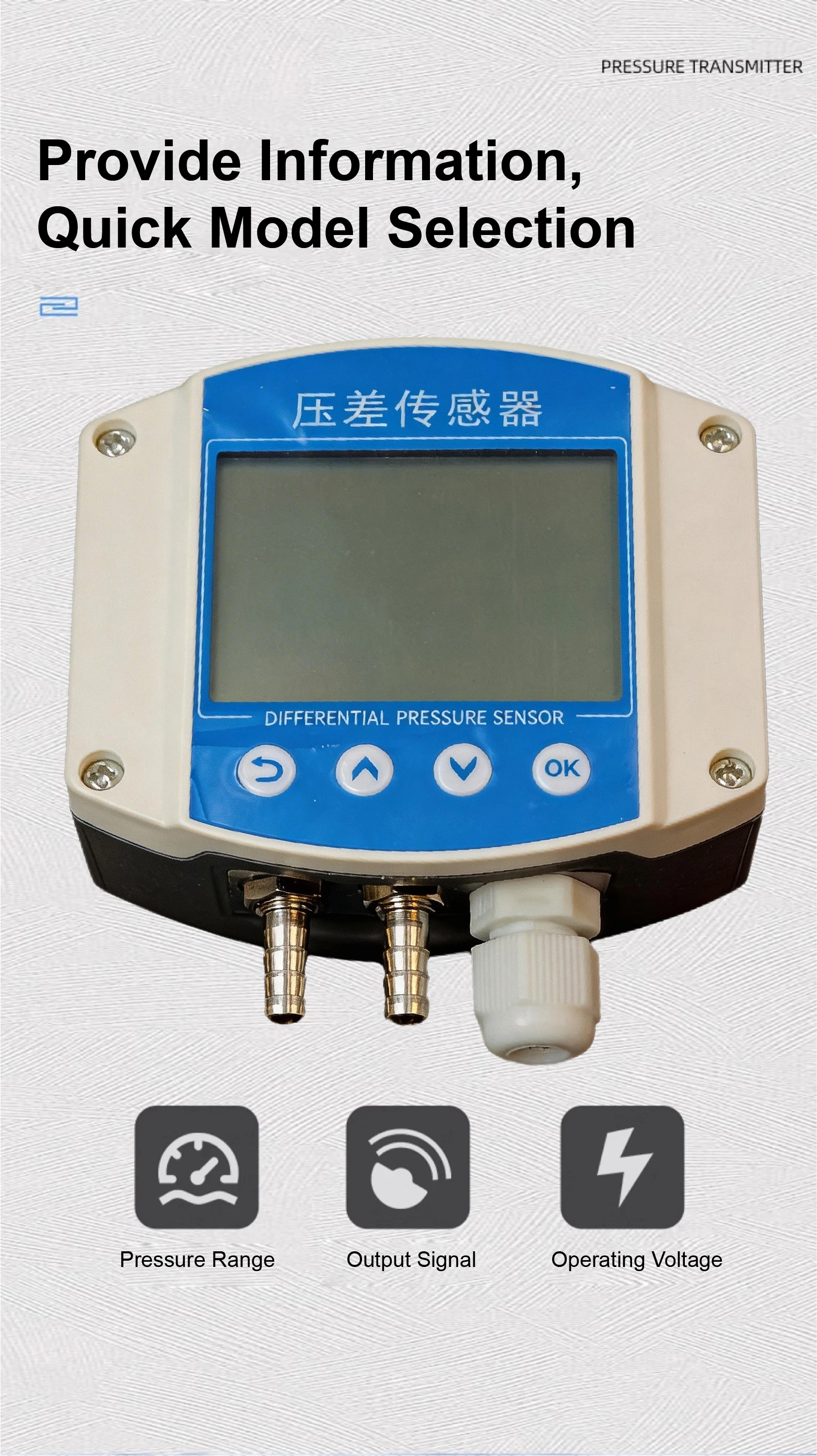

ご注文の前に、ニーズに応じて正しいモデルを選択してください。ご協力ありがとうございます。
1.注意事項
デフォルトパラメータ
電源：DC10～30V
測定範囲：±100Pa、-10kPa～10kPa
ディスプレイ: ディスプレイの有無 (オプション)
出力: 4 ～ 20 mA、0 ～ 5 V、0 ～ 10 V、RS485 (オプション)

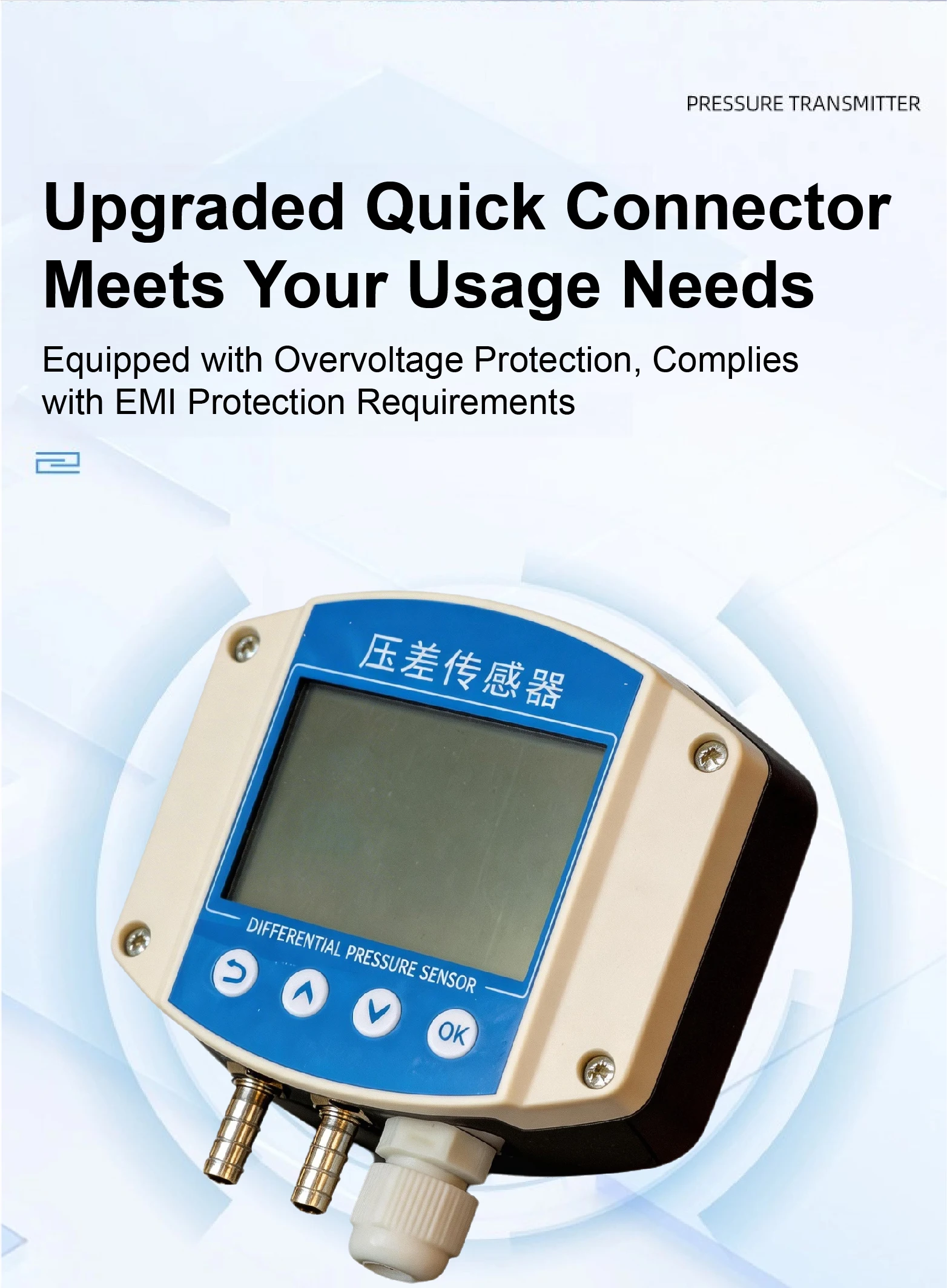

圧力ポート：金属バーブ継手、φ6.2mm
ケーブルグランド: 最大ケーブル直径 8 mm
2. パラメータ

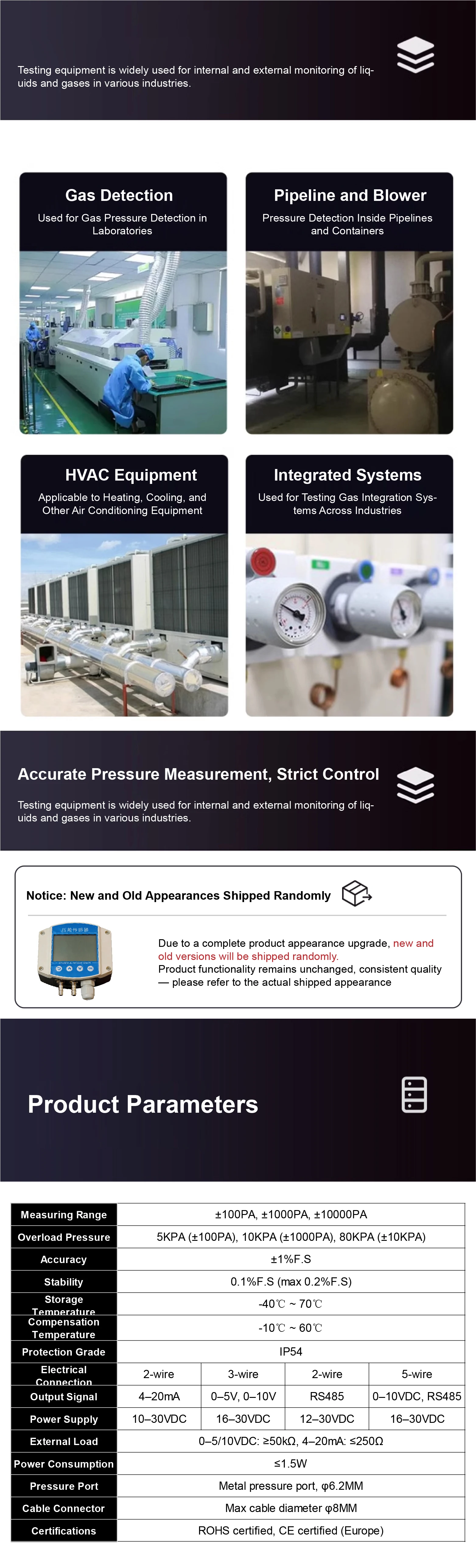

仕様 | 価値 |
測定範囲 | ±100Pa、±1000Pa、±10000Pa |
過負荷圧力 | 5kPa(±100Pa)、10kPa(±1000Pa)、80kPa(±10kPa) |
正確さ | ±1%F.S. |
長期安定性 | 0.1％F.S（最大0.2％F.S） |
保管温度 | -40℃～70℃ |
補償温度 | -10℃～60℃ |
保護レベル | IP54 |
電気接続 | 2線式 / 3線式 / 5線式 |
出力信号 | 4～20mA、0～5V、0～10VDC、RS485 |
電源 | DC10～30V / DC16～30V / DC12～30V |
負荷抵抗 | ≧50kΩ（電圧）、≦250Ω（電流） |
消費電力 | ≤1.5W |
圧力ポート | 金属有刺コネクタΦ6.2mm |
ケーブルグランド | 最大ケーブル直径 8mm |
3. 特徴

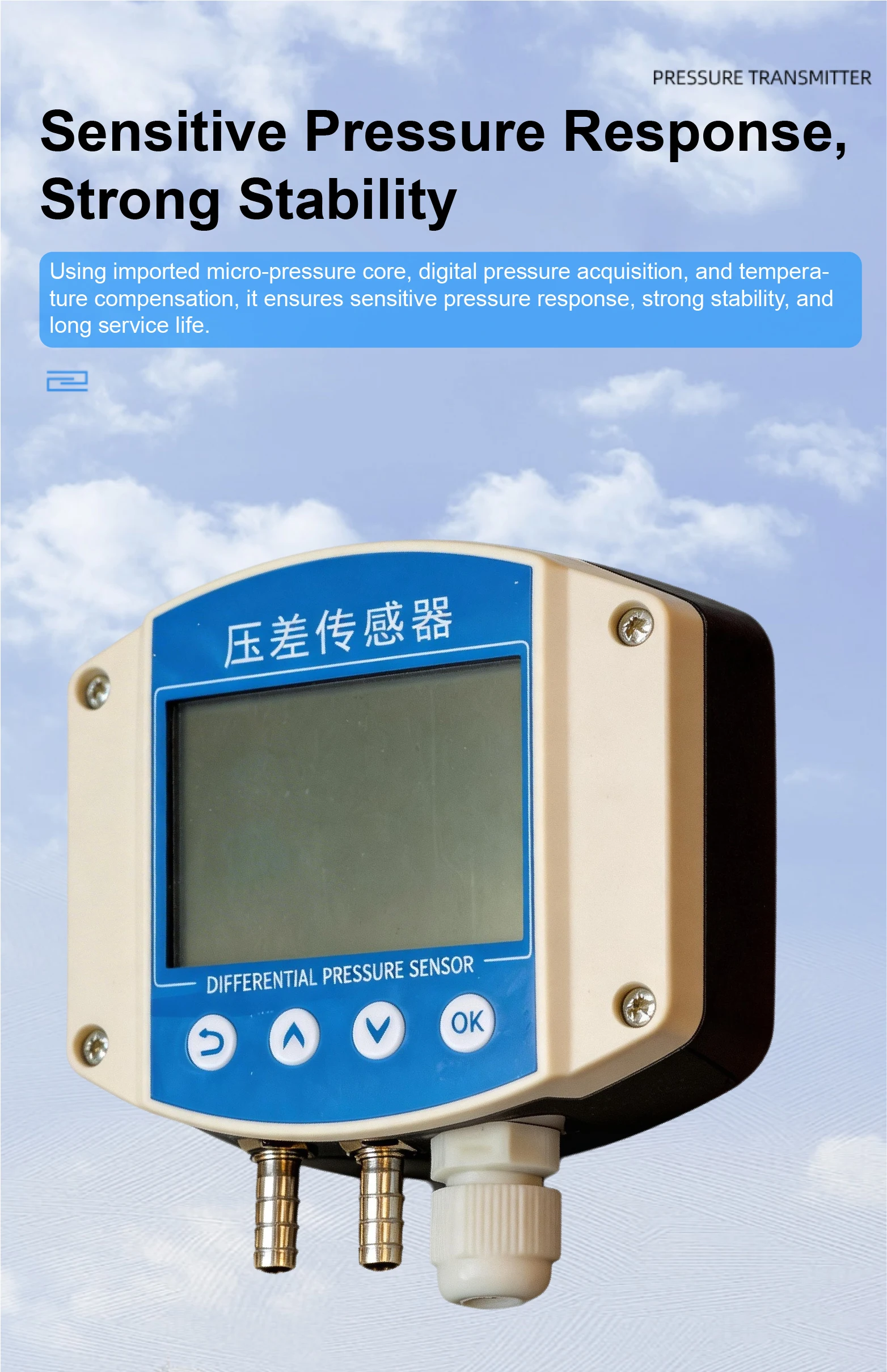

高感度

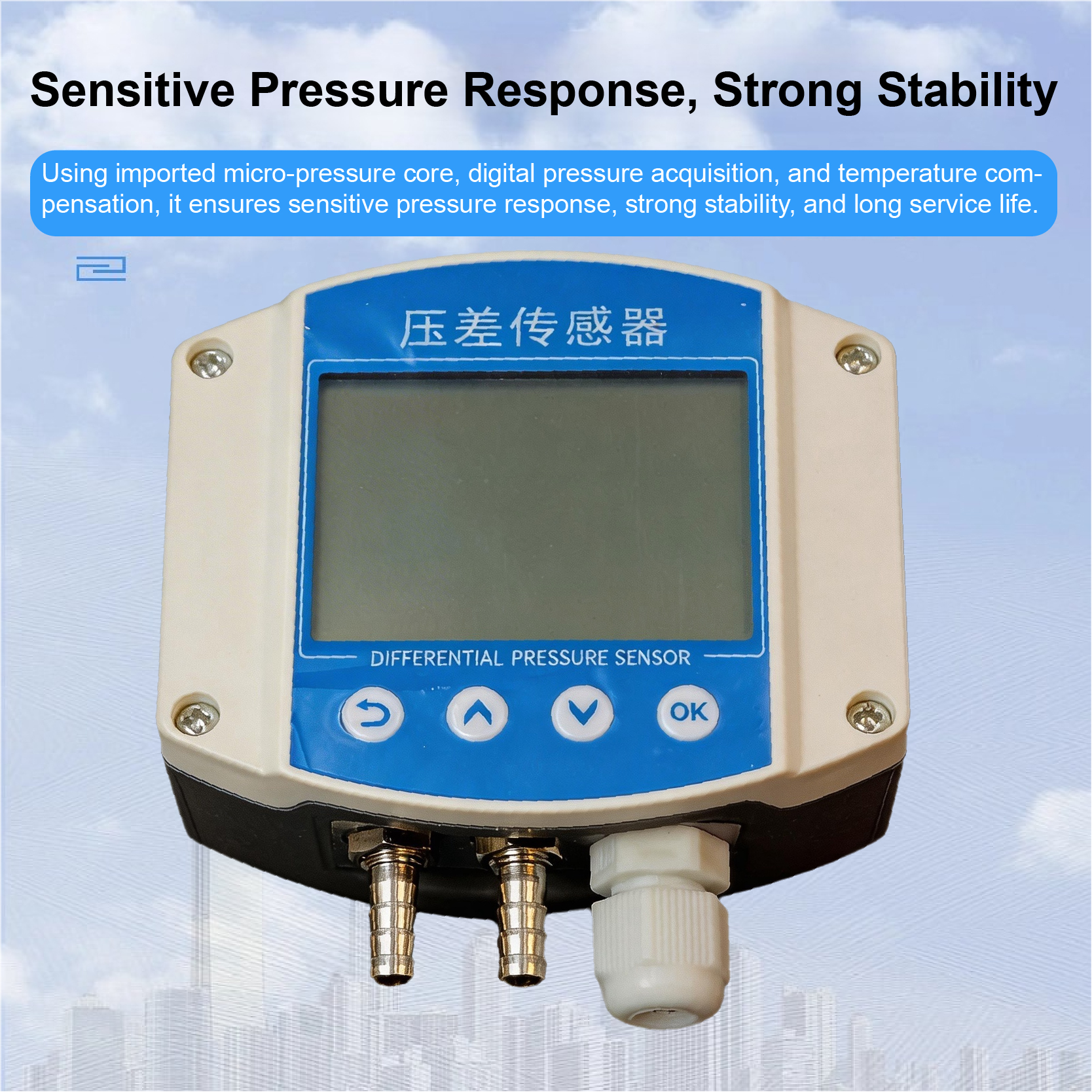

輸入された微圧感知素子とデジタル信号処理を搭載しており、高速応答と長期にわたる優れた安定性を実現します。

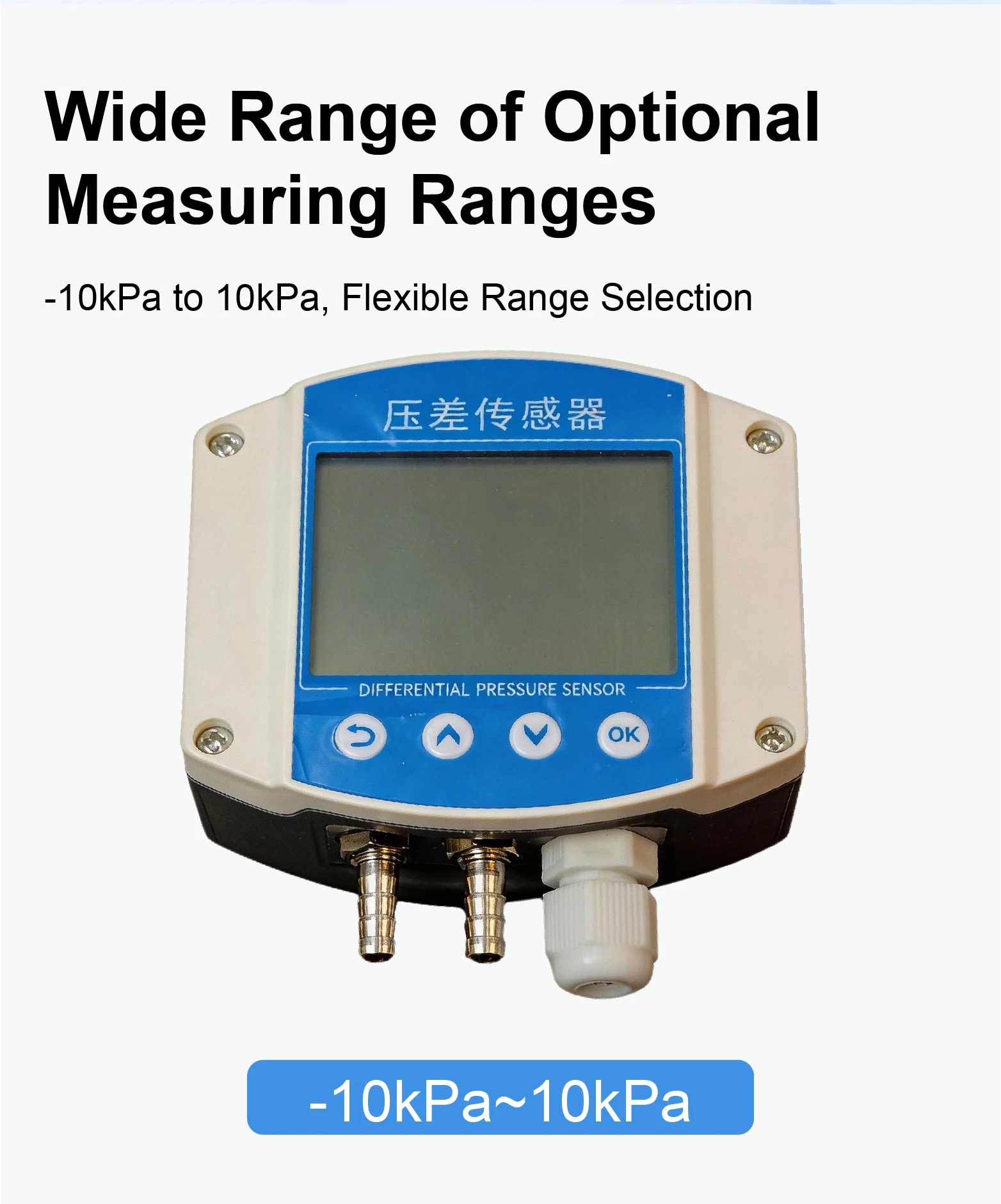

幅広いオプション
換気および圧力制御におけるさまざまなアプリケーションのニーズを満たすために、±100Pa ～ ±10kPa の複数の範囲で利用可能です。

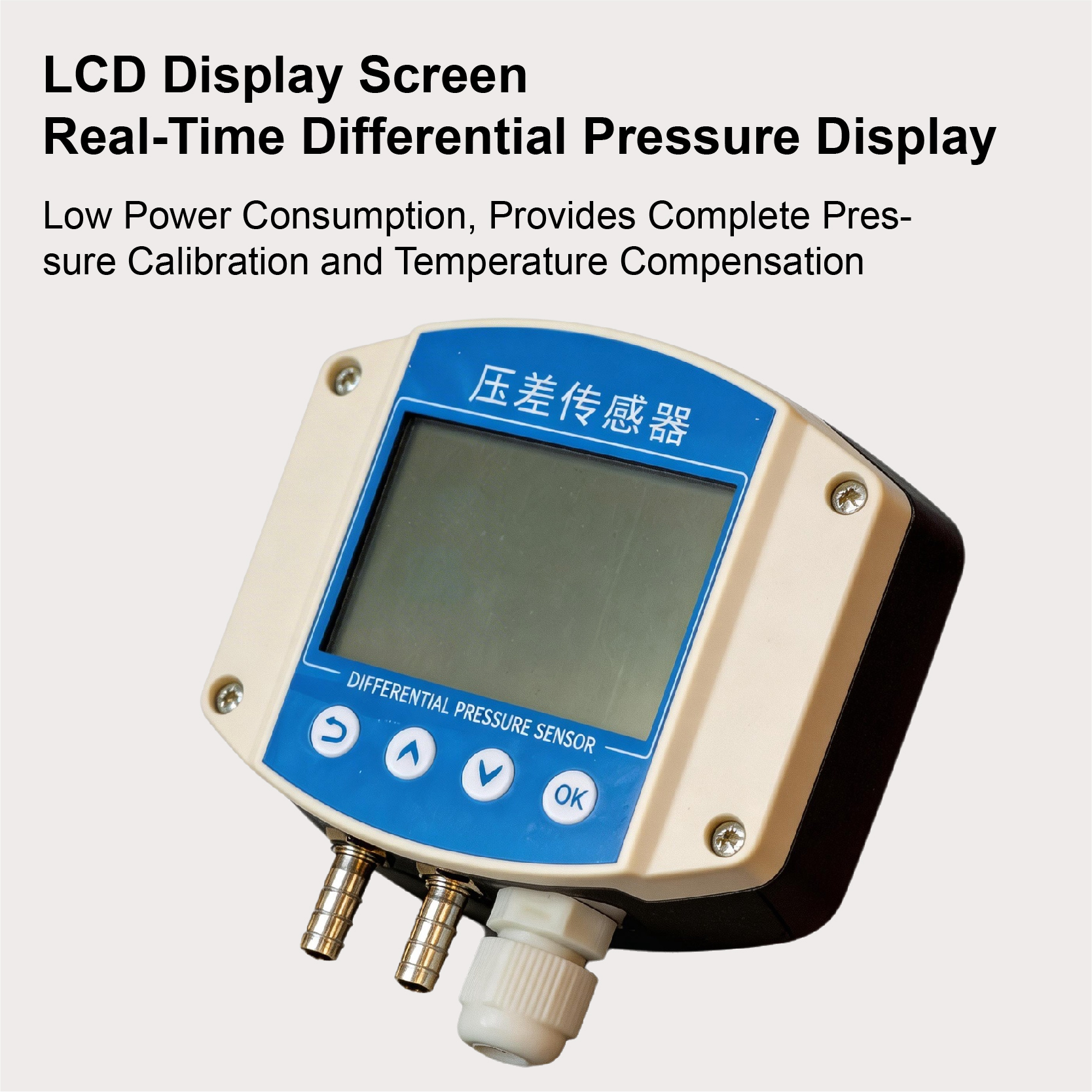

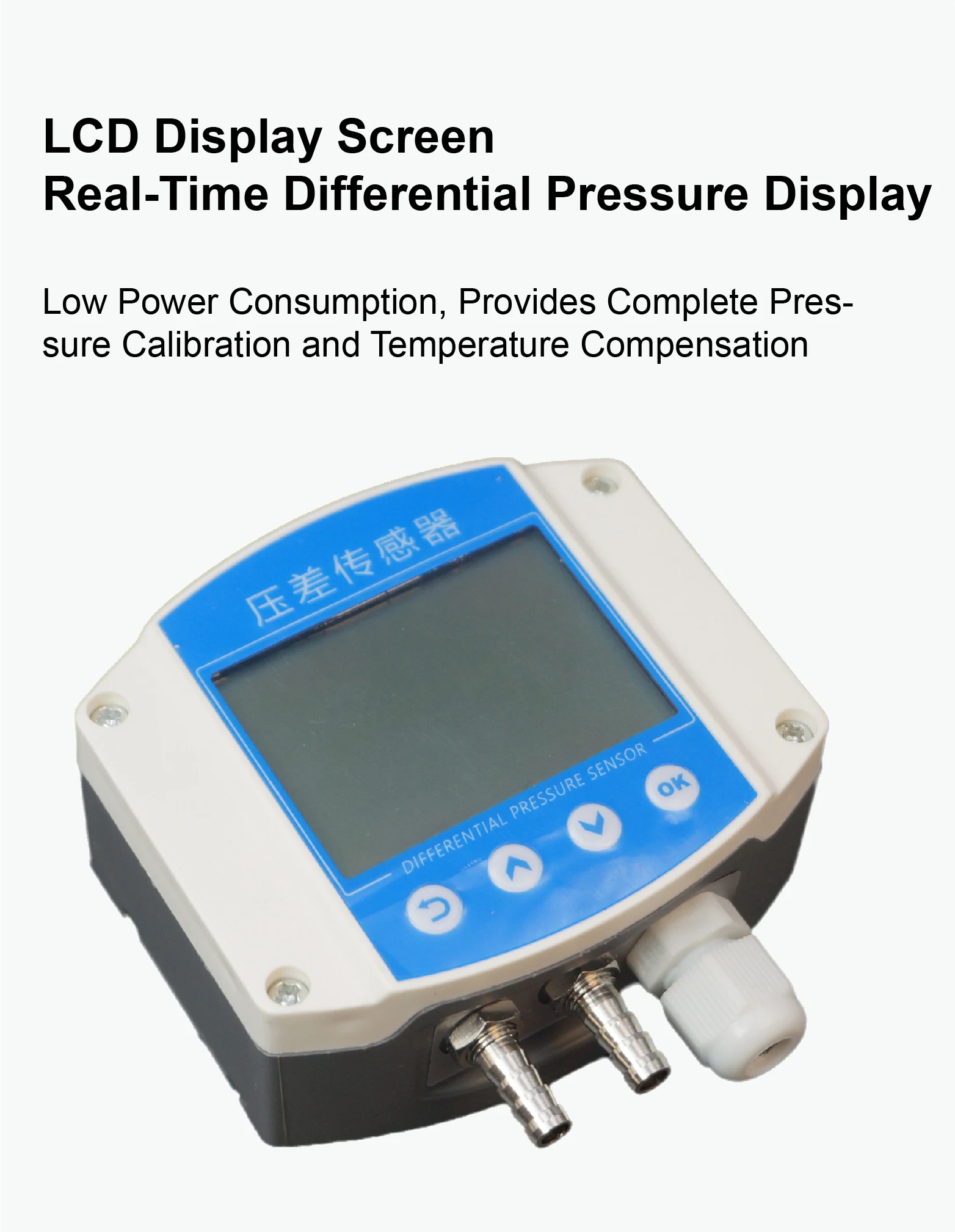

低消費電力の LCD ディスプレイ
直感的なモニタリングのためのエネルギー効率の高い LCD スクリーンによるリアルタイムの差圧読み取り。
屈強
IP54 定格のエンクロージャは、塵や飛沫に対する確実な保護を提供し、要求の厳しい環境に適しています。
4. アプリケーション
実験室のパイプラインおよび密閉容器内のガス圧力モニタリング
暖房、冷房、空調を含む HVAC システム
産業用換気装置と統合ガスシステム制御
5. よくある質問
Q1: この発信器は正圧と負圧の両方を測定できますか?
はい、選択した範囲内で双方向の差圧測定をサポートしています。
Q2: HVAC コントローラーや PLC と互換性がありますか?
絶対に。 4 ～ 20mA、0 ～ 10V、RS485 などの標準出力信号を備えており、HVAC およびオートメーション システムに簡単に統合できます。
Q3: 産業環境に適していますか?
はい、IP54 定格のハウジングは塵や湿気に対する保護を提供するため、ほとんどの産業用設備に最適です。
