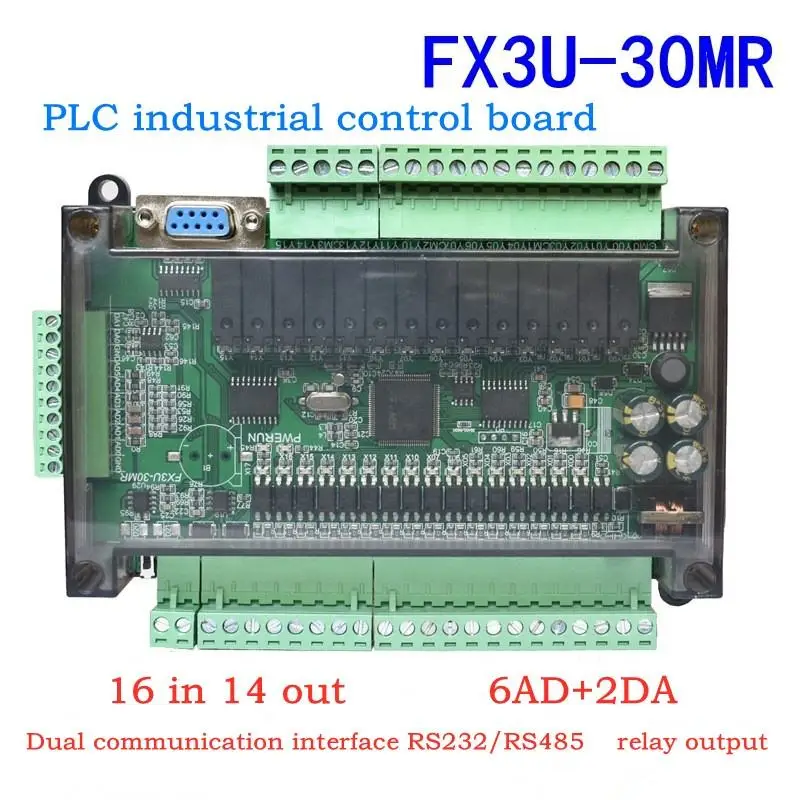

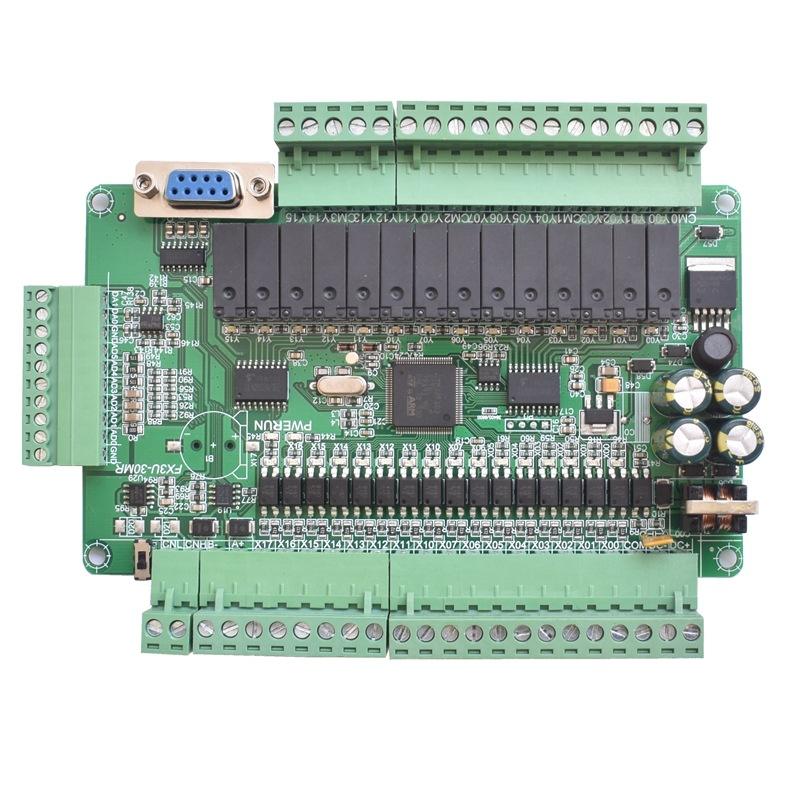

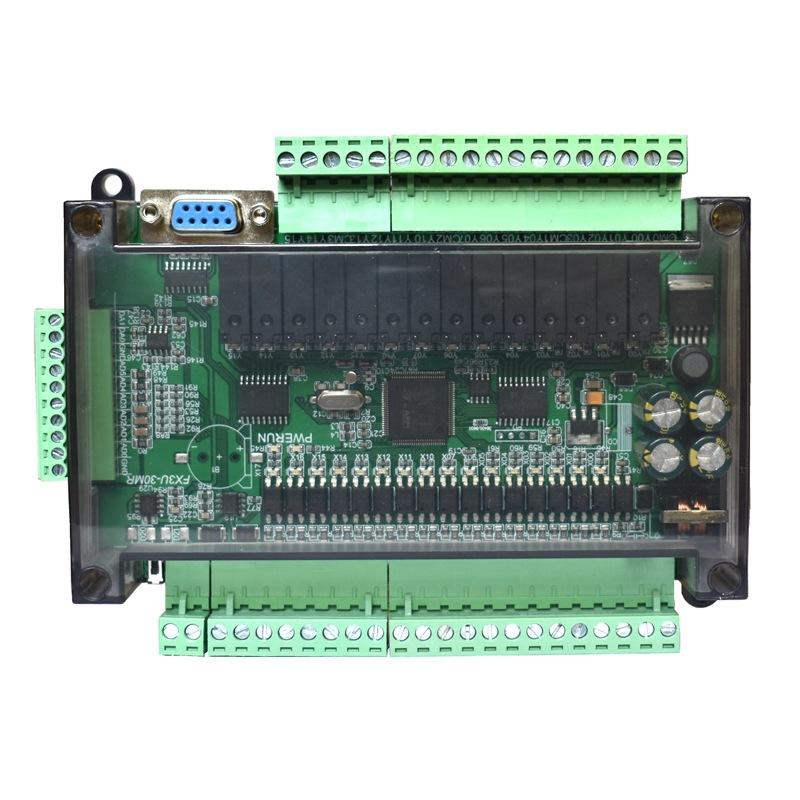

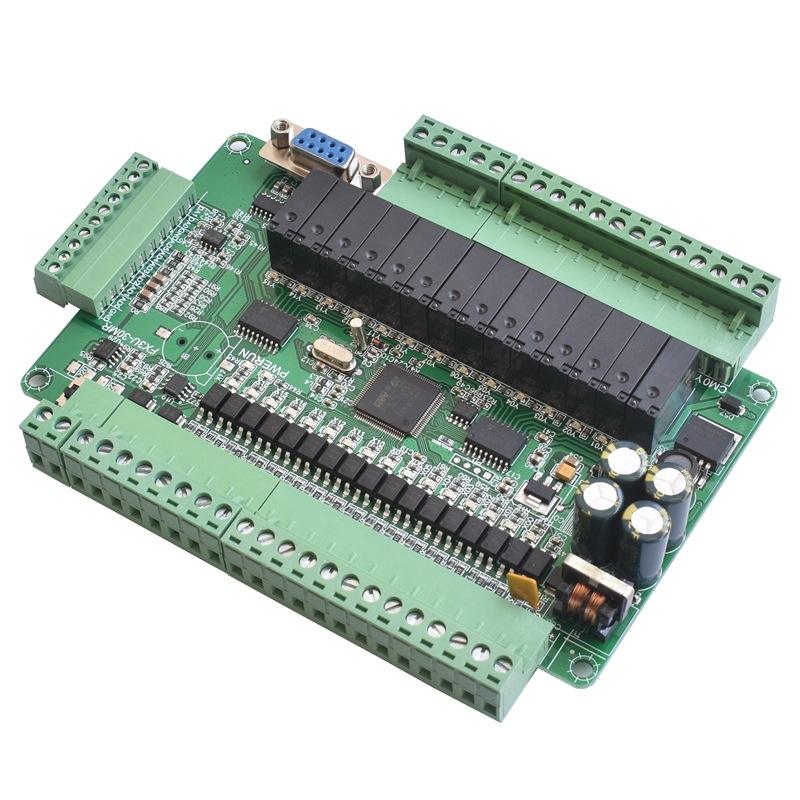

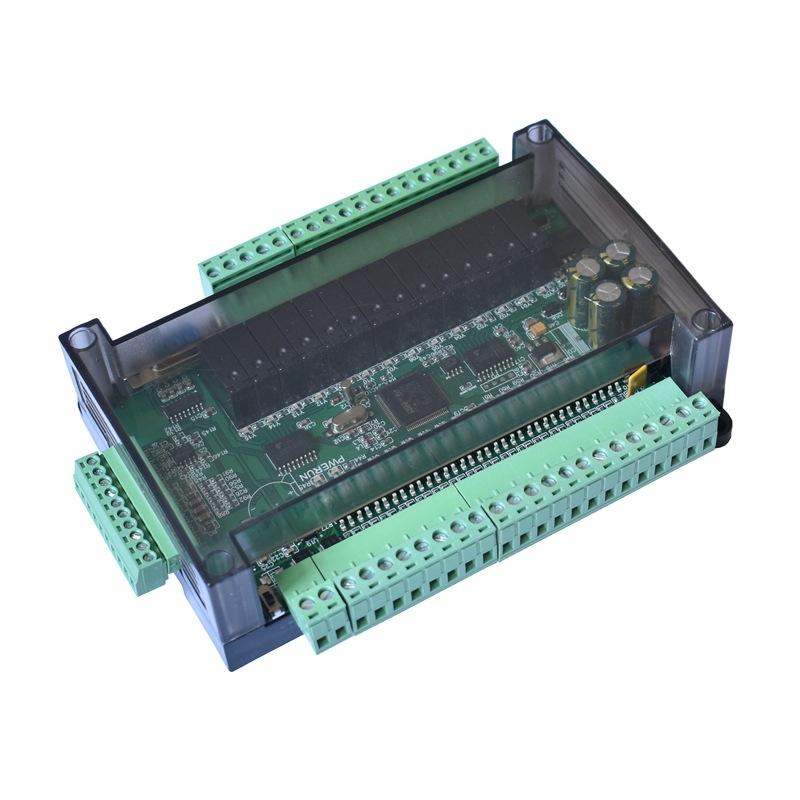

製品タイプ: FX3U-30MR
リレー出力タイプ: 制御可能な AC コンタクタ。中間リレー。電磁弁。 (最大5A)
電源：DC24V
入力：X0～X17、(X0～X5は高速計数入力ポート12KHZとして使用可能) 計16点
出力：Y0～Y15 計14点
アナログ入力: AD0-AD2 (電圧 0-10V)、AD3-AD5 (電流 0-20MA)、RD3A コマンドによるアナログ読み取り
アナログ出力：2チャンネル（電圧0～10V）、WR3Aコマンドでアナログ出力を出力
記憶容量：8000ステップ。
ダウンロードボーレート: 38.4Kbps
プログラミング方法: オリジナルと同じようにプログラム、ダウンロード、デバッグ、モニター (デバッグを容易にするためにモニターに書き込むことができます)。
ソフトウェアの変換は不要で、ダウンロード方法は通常のPLCと同じです。
この製品は現在、次のコマンド セットをサポートしています。
基本命令: LD、LDI、AND、ANI、OR、ORI、OUT、(OUTT、OUTC)、SET、RST、ANB、ORB、MPS、MRD、
MPP、INV、LDP、LDF、ANDP、ANDF、ORP、ORF、RET、OUTM、SETM、RSTM、OUTS、SETS、
RSTS、PLS、PLF、MC、MCR、PI、END。
ステップ命令: STL: 8 つの並列分岐をサポートし、異なるステータス番号は二重コイルを持つことができます。
接点比較コマンド:
LD
転送および比較命令: MOV、CML、XCH、BCD、BIN、CMP、ZCP、FMOV.SMOV.BMOV。
4 つの算術命令: ADD、SUB、MUL、DIV、INC、DEC、WAND、WOR、WXOR、NEG。
循環シフト命令: SFTR、SFTL、SFWR、SFRD。
データ処理命令：ZRST、DECO、ENCO。
プログラム フロー命令: CJ、CALL、SRET、IRET、EI、DI、FEND、WDT、FOR、NEXT。
便利なコマンド: IST、ABSD、INCD、ALT、RAMP、
高速処理命令：
REF、REFF、MTR、HSCS、HSCR、SPD、PLSY、PWM、PLSR ペリフェラル I/O ポート: DSW、SEGL、FROM、TO。
周辺機器のSER命令：RS、PRUN、ASCI、HEX、CCD、VRRD、VRSC、PID。
位置決めコマンド：ABS、ZRN、PLSV、DRVI、DRVA。
クロック動作: TCMP、TZCP、TADD、TSUB、TRD、TWR、HOUR。
