ESP32 S3 WiFi BLE RS485 485 バス拡張ボード 2.4 グラムスマートホーム DIY コントローラ DIN レールモジュール Arduino IOT シンプル PLC 用
価格:
$17.51
/Pc
払い戻し:
シェア:
売れ筋商品
DNS3485 は、ELETECHSUP が製造する RS485 バス インターフェイスを備えた 44 ピン ESP32 S3 拡張ボードです。 RS485 に必要な 3 つのポートを除くすべての有用なピンを引き出します。また、幅広い降圧回路を搭載しており、DC7～30Vでの駆動が可能です。 ESP32 S3 ボードに接続すると、WIFI と RS485 を備えたコスト効率の高いメイン コントロール ボードになります。
44PIN ESP32 S3 RS485 拡張ボード
1 動作電圧 DC 7 ～ 30 V、入力逆極性保護。
2 DC 5V 外部出力電源、最小出力電流 0.5A、出力短絡保護付き。
3 入力電源逆接続保護、RS485 TVS サージ保護

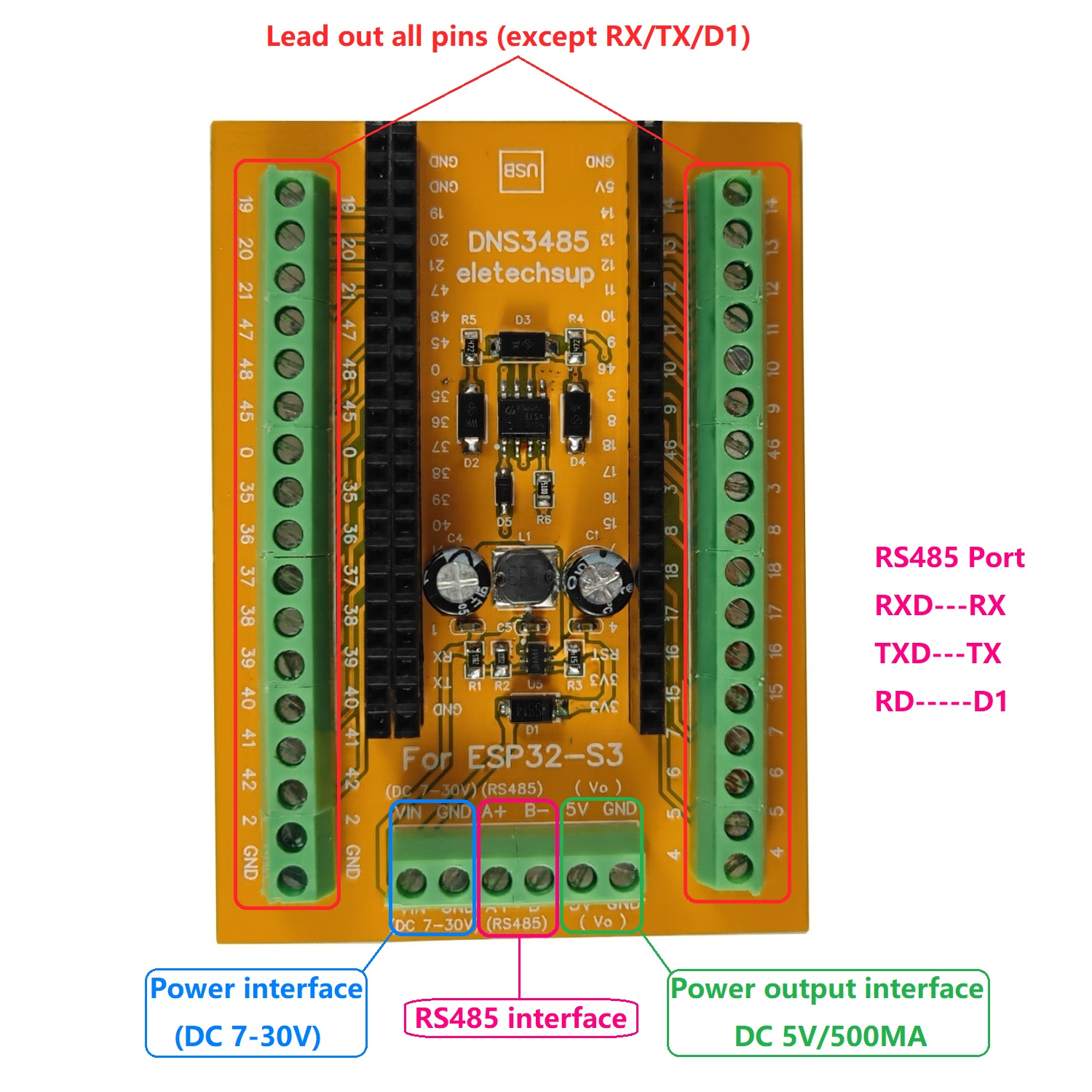

4 ほぼすべての IO ポートを引き出します (RS485 PIN TX/RX/IO1 を除く)

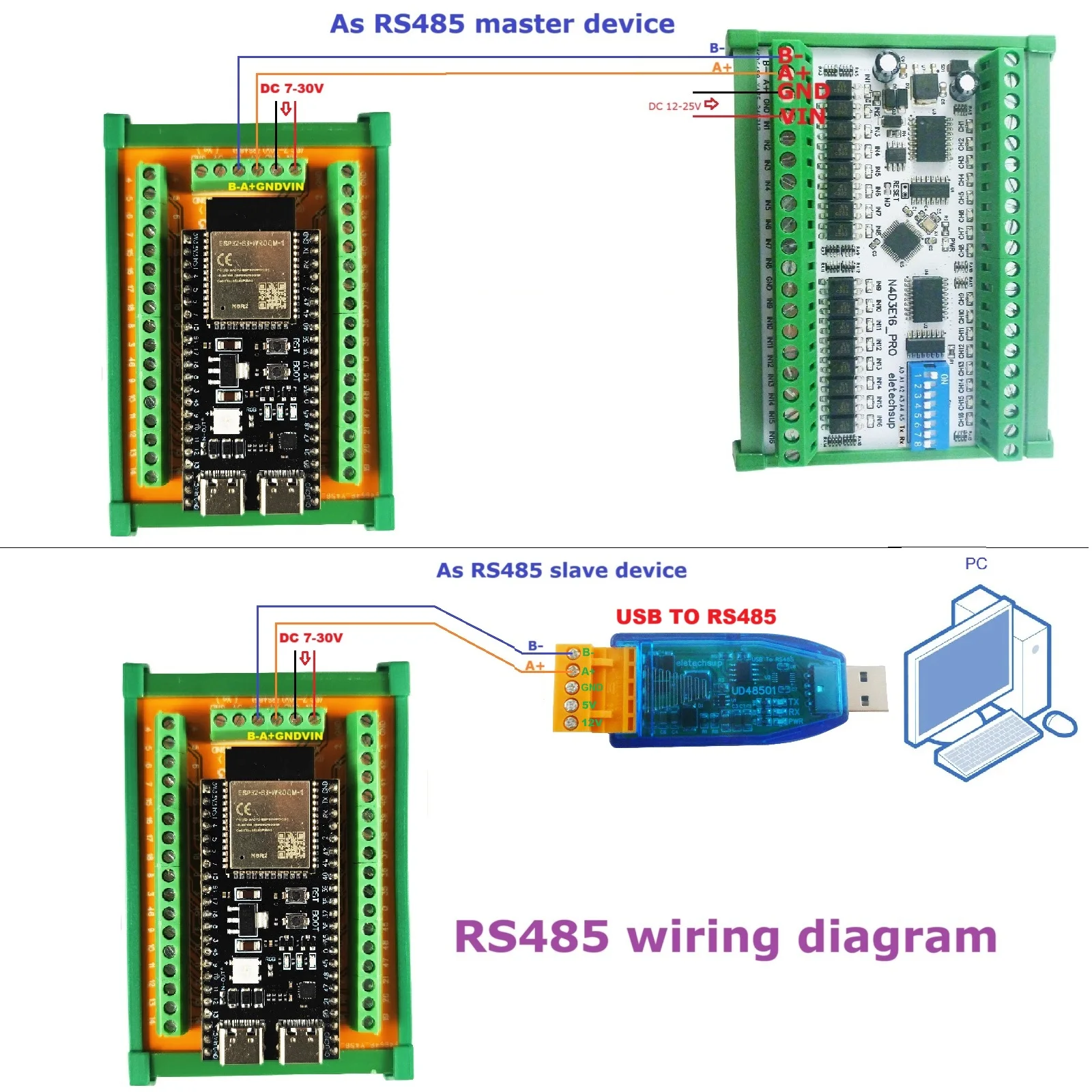

5 高速 RS485 インターフェース付き (ボーレート 0.05K-1000KBPS)
6 オプションの工業標準 DIN レールエンクロージャ
7 端子間隔：3.96mm。
8 端子台: ワイヤ範囲 26-16AWG、ストリップ長 3.96mm、メートル法 M2/M2.5 マイナスネジ。

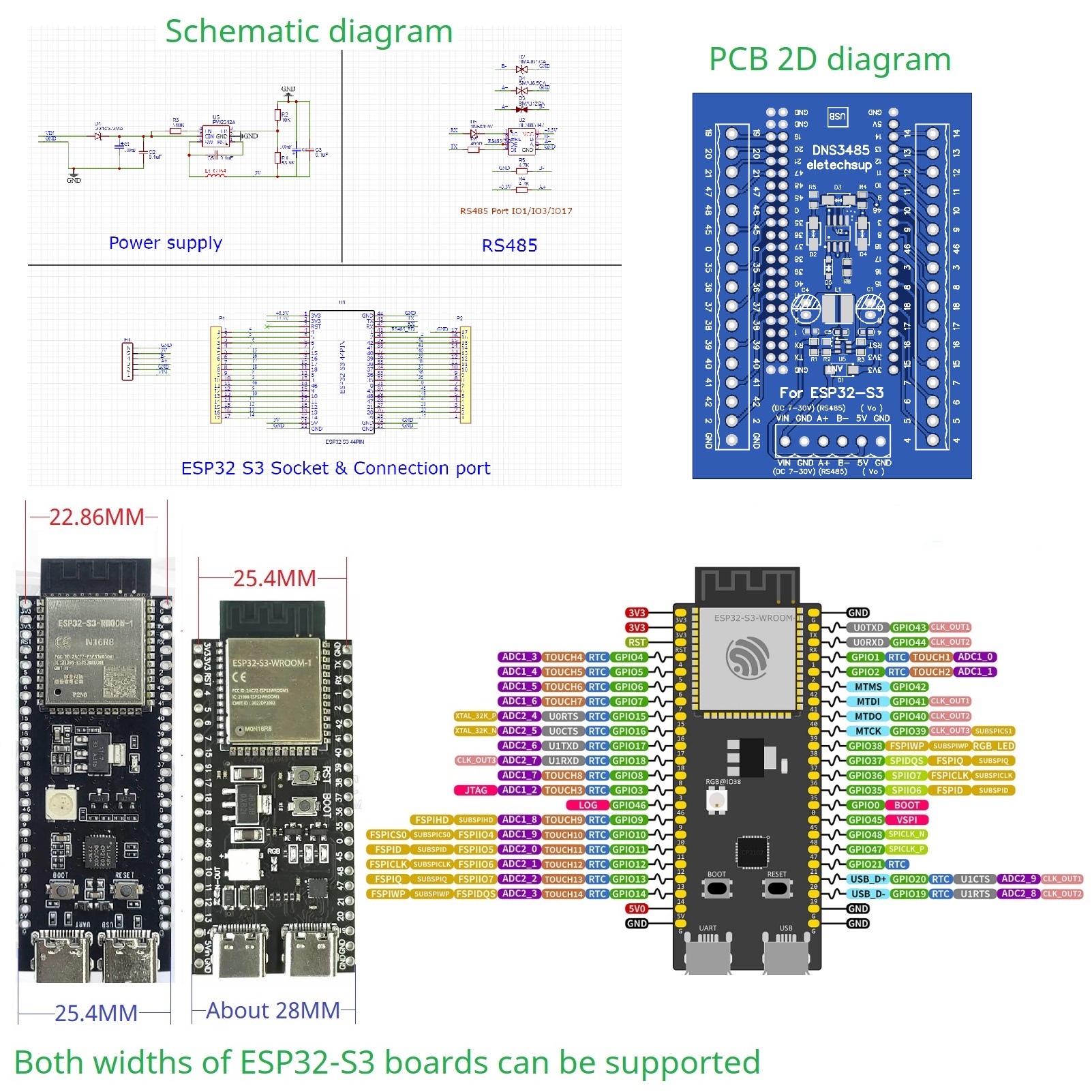

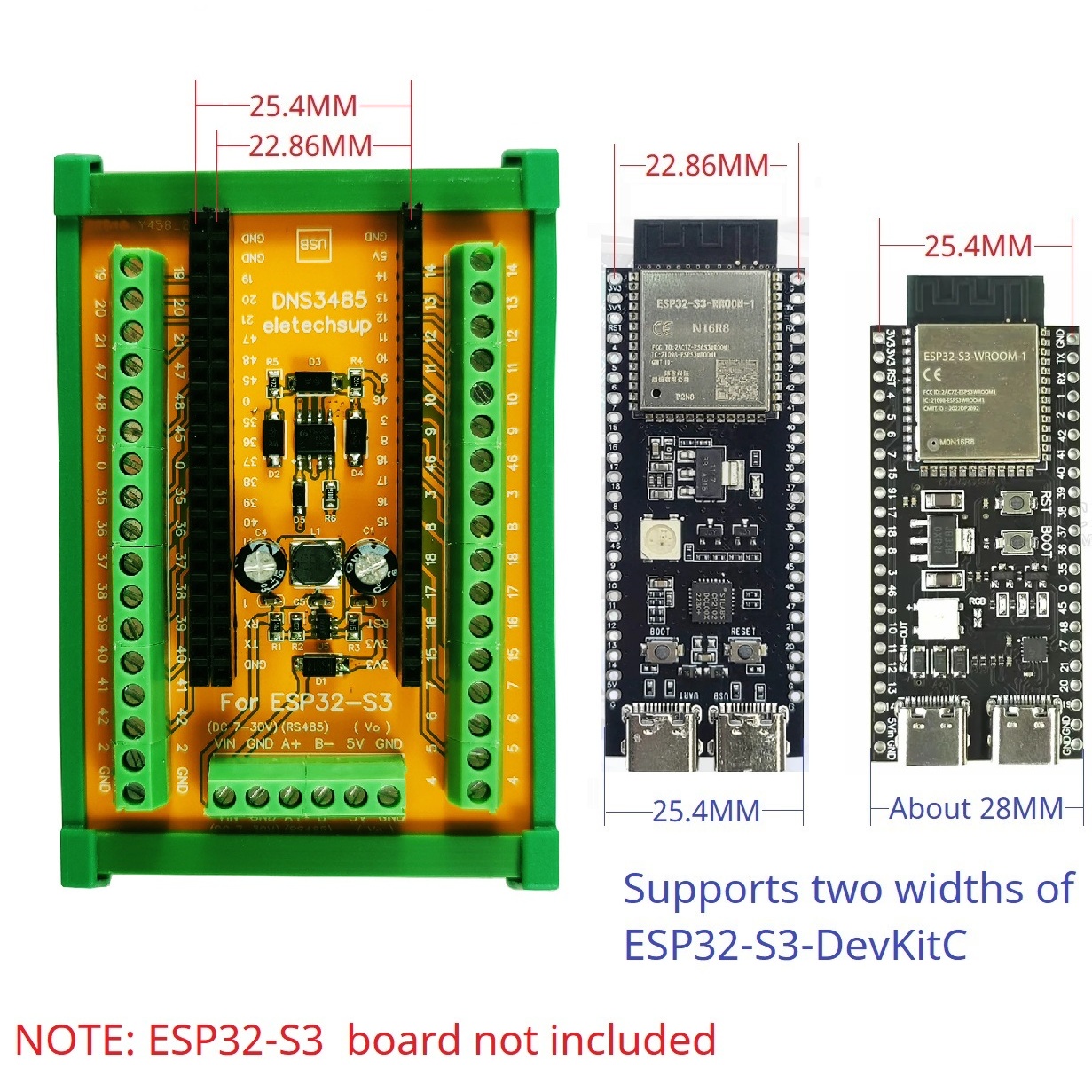

9 2 つの幅の ESP32-S3 ボードをサポート:25.4MM
10 サイズ: 80 * 58 * 12mm (ボードのみ)、95 * 61 * 35mm (レールボックス付き)
11 重量: 42g(ボードのみ)、97g(レールボックス付き)
使用：
44 PIN ESP32 S3 ボード用の DIN レール取り付けネジ端子アダプタ モジュール。
このアダプター モジュールを使用すると、ESP32 プロジェクトを産業用制御アプリケーションに簡単に拡張できます。
知らせ：

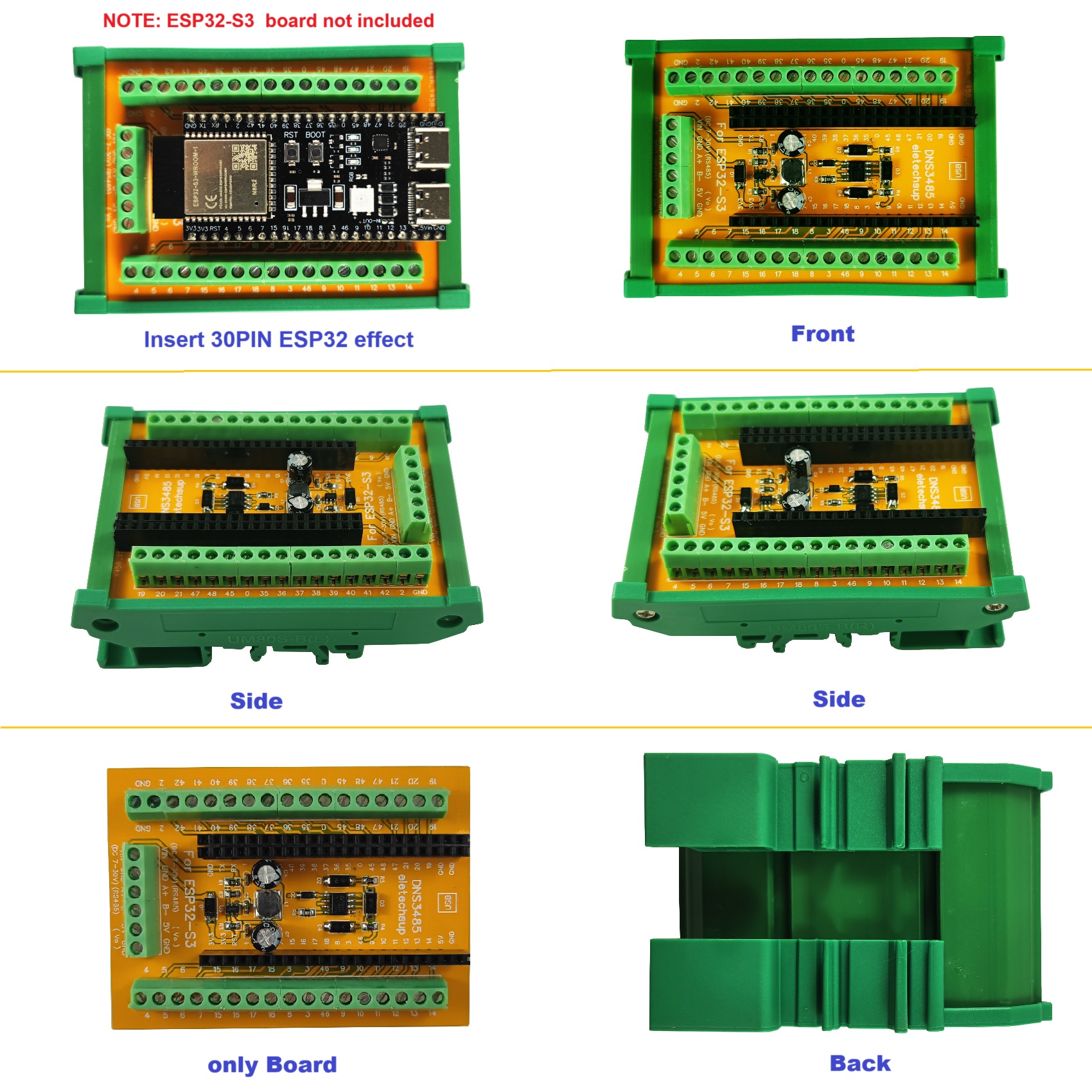

1:これは単なる拡張ボードです。使用する場合は44ピンESP32 S3ボードを挿入する必要があります。
2: RX/TX/1PIN は RS485 ピンであり、個別には導出されません。
3:この製品にはESP32 S3ボードは含まれていません

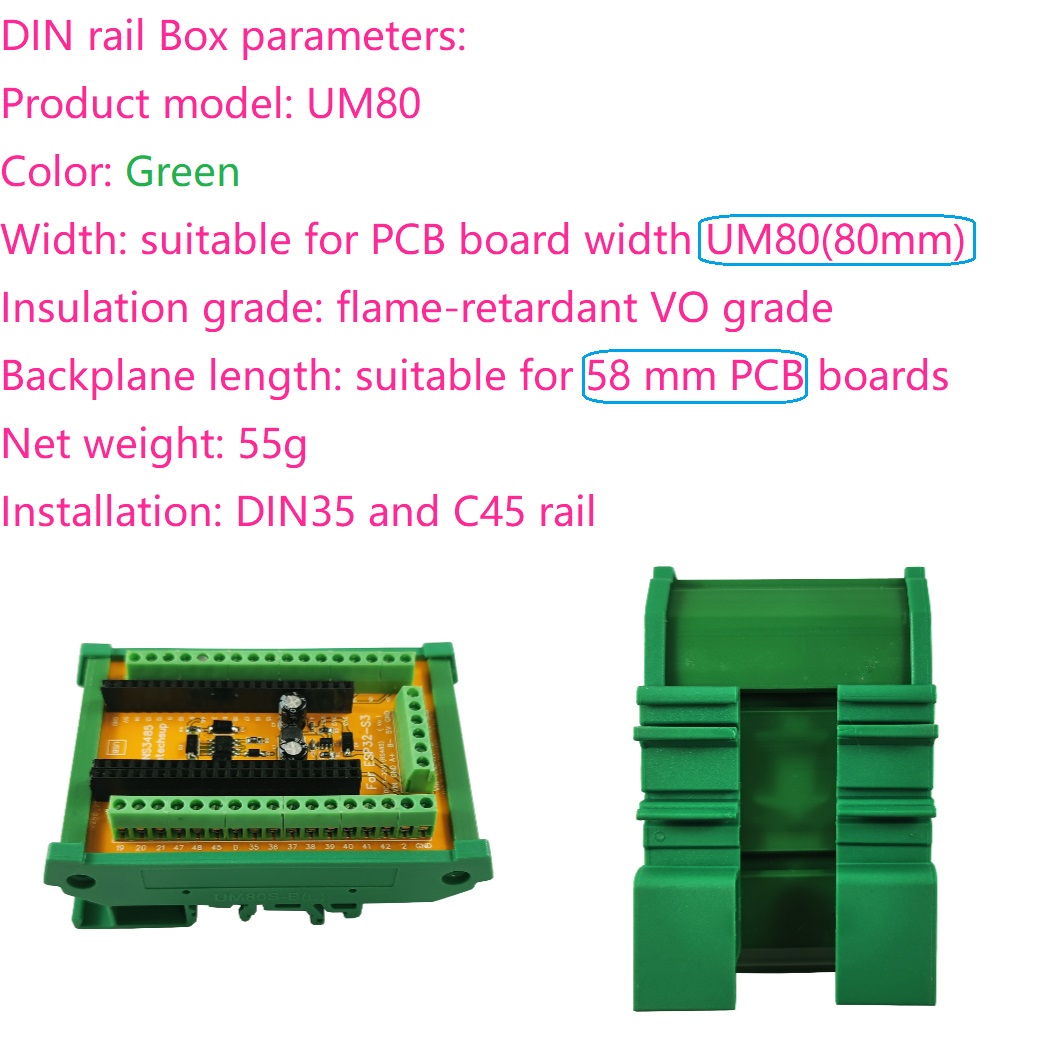

DIN レールボックスパラメータ:
製品モデル: UM80
色: グリーン
幅: PCB ボード幅 UM80 (80mm) に適しています。
絶縁グレード：難燃性VOグレード
バックプレーンの長さ: 58 mm PCB ボードに適しています
正味重量: 55g
取り付け: DIN35 および C45 レール
詳細については私に連絡してください！
