Waveshare 1.47 インチ LCD ディスプレイモジュール、角丸、解像度 172x320、Raspberry Pi/Arduino 用 SPI インターフェイス

(0 レビュー)

発送予定時間: 3 日々

により販売されています: 自社製品

価格:

$11.98 /Pc

量:

(1547 利用可能)

払い戻し:

ポリシーを見る

売れ筋商品

説明レビュー

説明

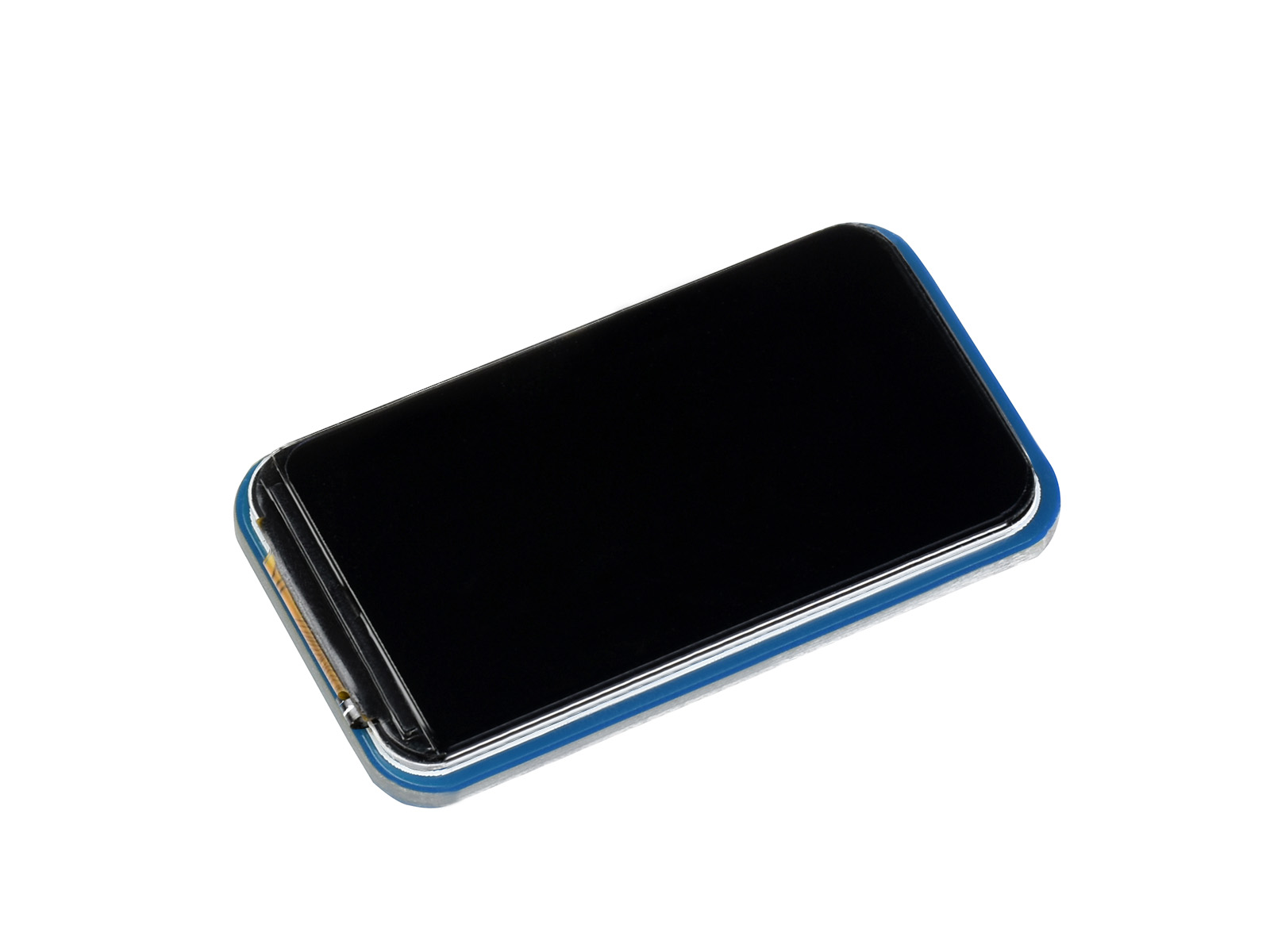

1.47 インチ LCD ディスプレイモジュール、角丸、解像度 172×320、SPI インターフェイス

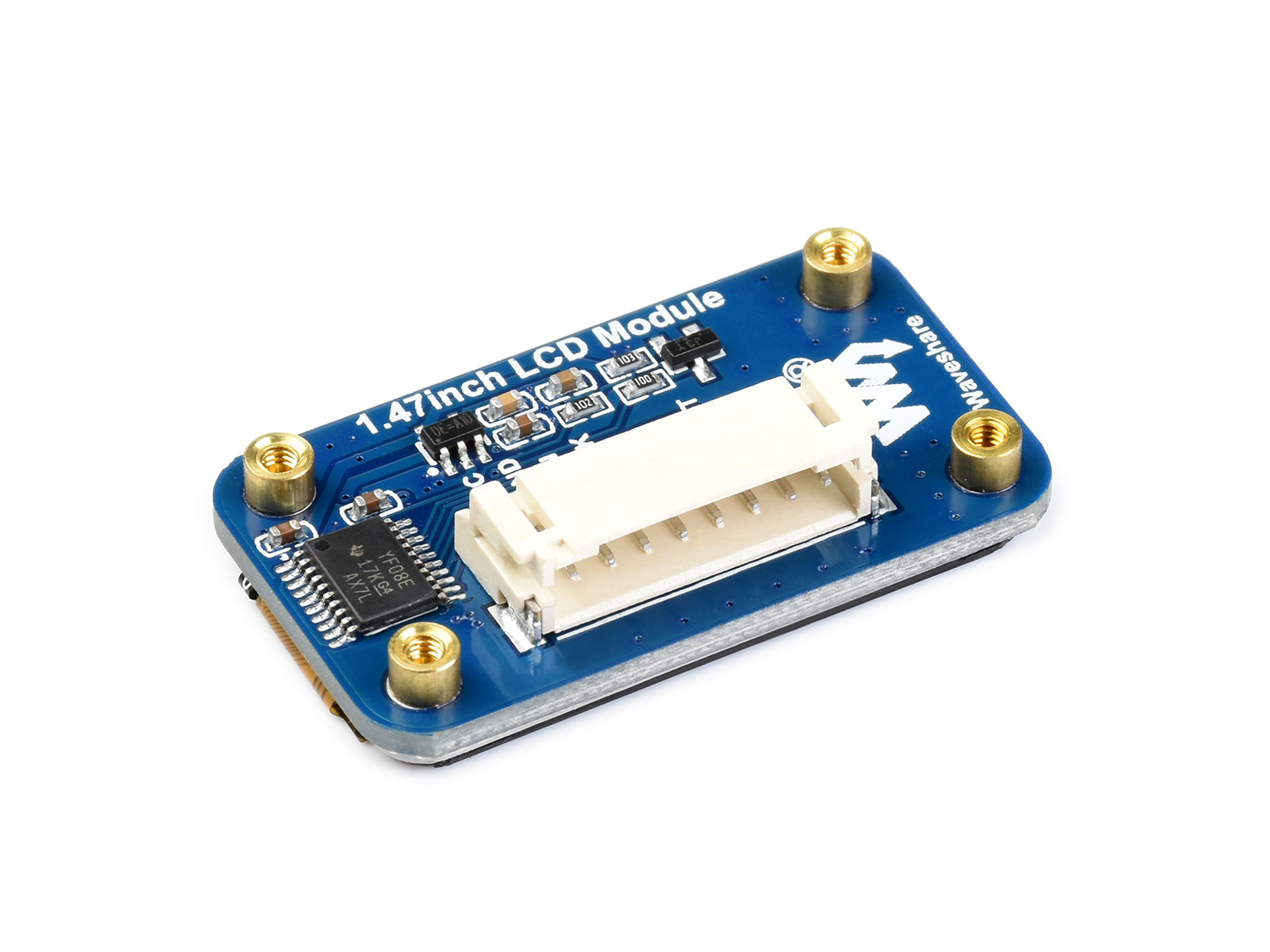

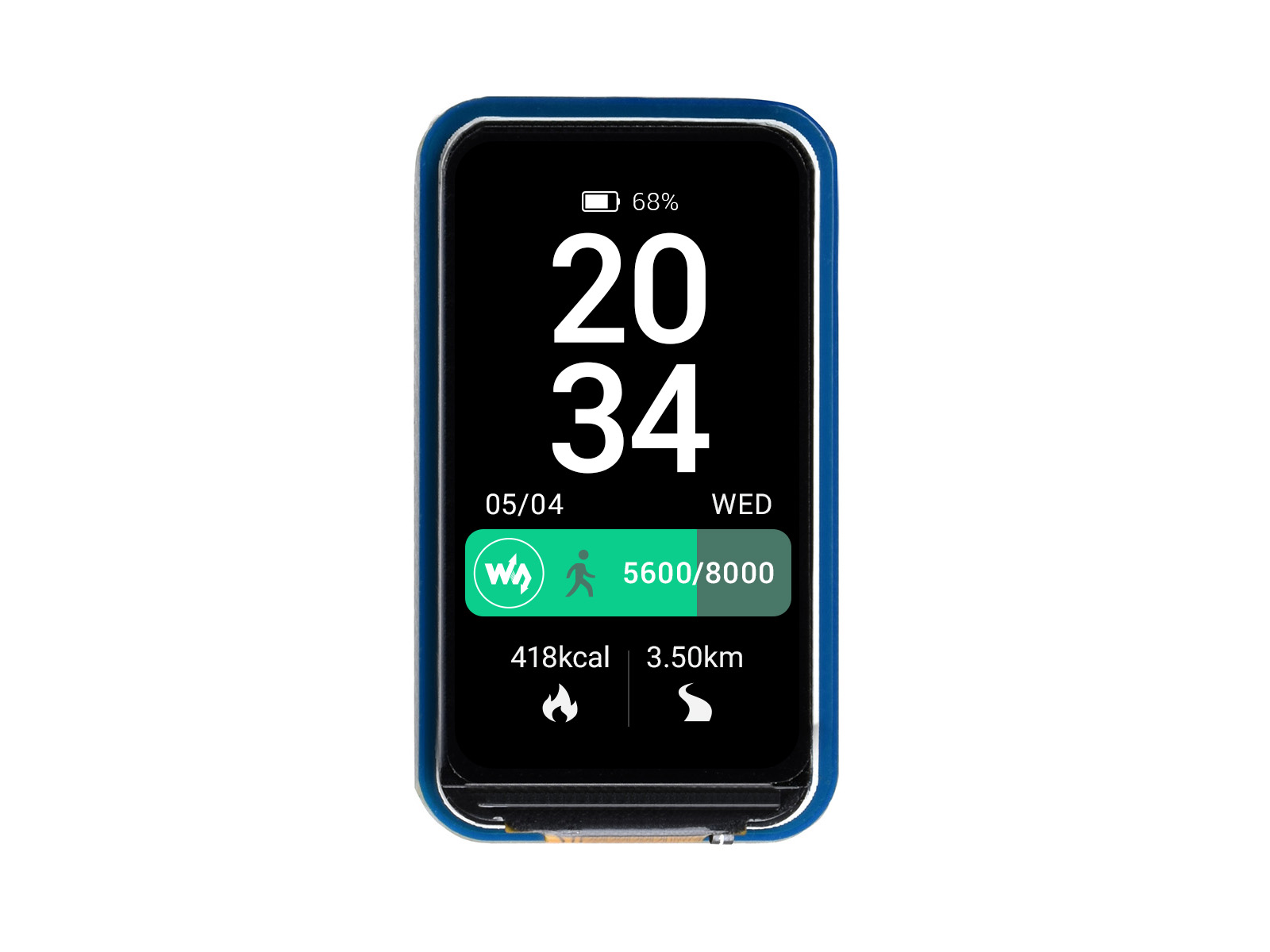

1.47インチLCDディスプレイモジュール

組み込みST7789V3ドライバ、SPIバスを使用

Raspberry Pi、Arduino、STM32 などのサンプルが付属しています。

サイズ1.47
解決172×320
表示色262K RGB
インタフェースSPI
ドライバST7789V3

機能の概要

172×320の解像度、262K RGBカラー、クリアでカラフルな表示効果
SPI インターフェイス、必要な IO ピンを最小限に抑え、Raspberry Pi/Arduino/STM32 などのコントローラーボードをサポート
開発リソースが付属 (Raspberry Pi/Arduino/STM32 の例)

仕様

動作電圧	3.3V / 5V	解決	172×320ピクセル
通信インターフェース	4線式SPI	表示サイズ	17.39×32.35mm
表示パネル	IPS	ピクセルピッチ	0.0337×0.1011mm
ドライバ	ST7789V3	寸法	22.0×38.5mm

SPIバス経由で制御

Raspberry Pi/Arduino/STM32などのコントローラボードをサポート

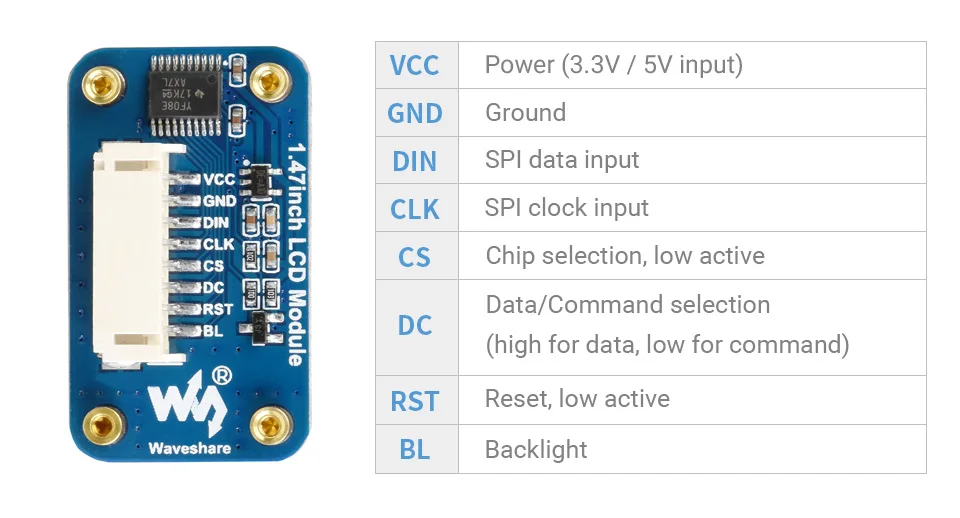

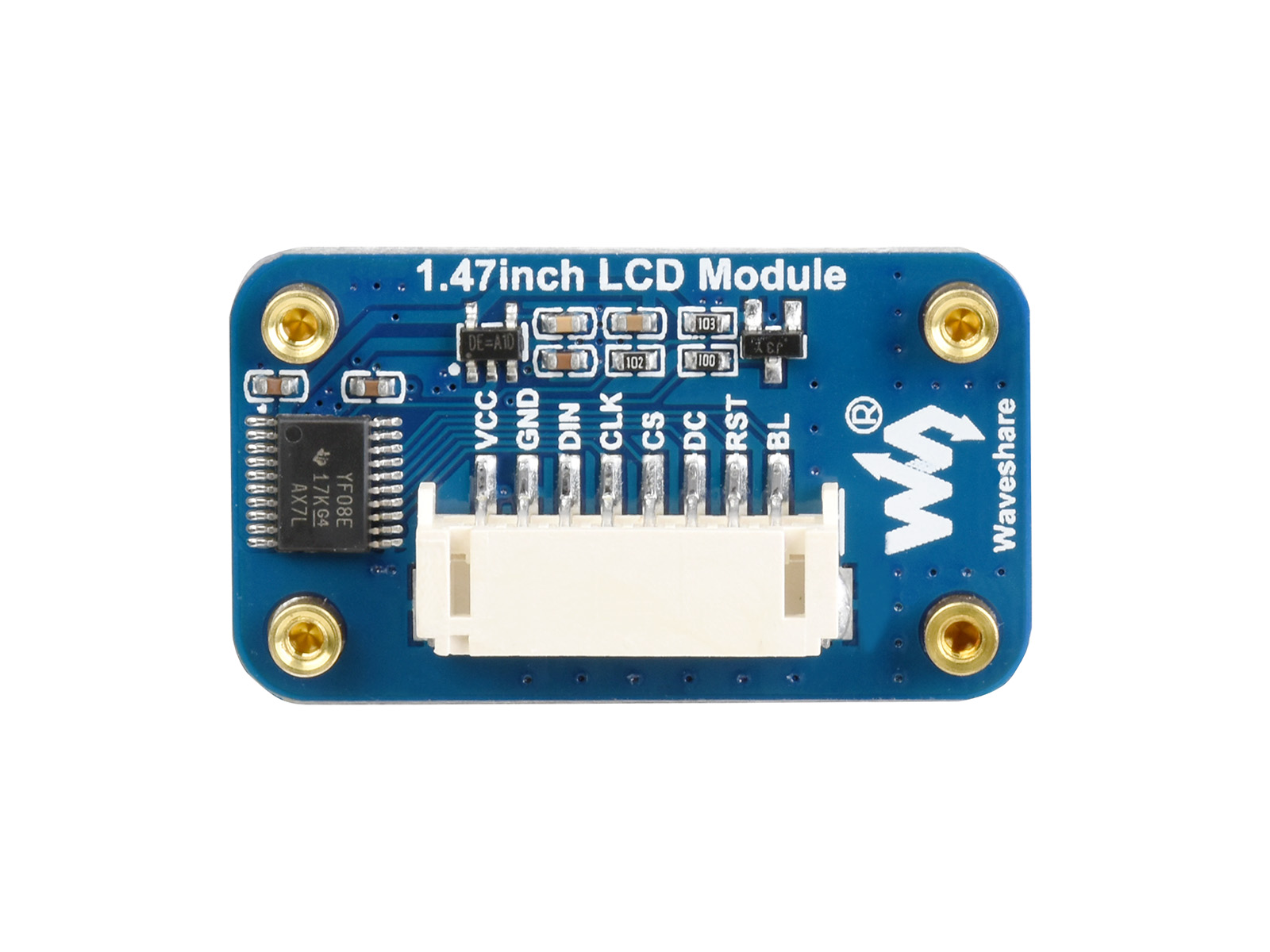

ハードウェア接続

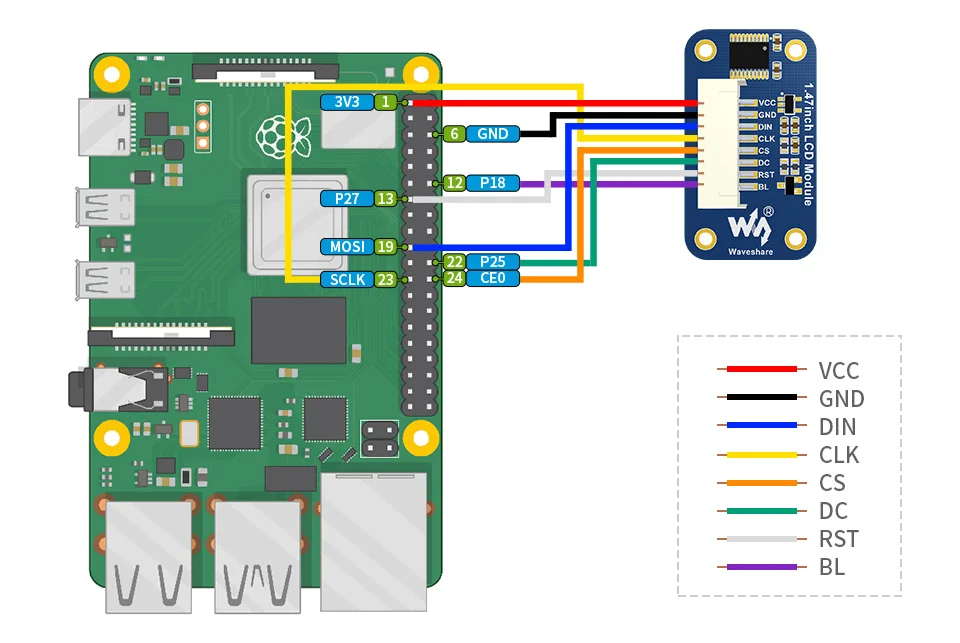

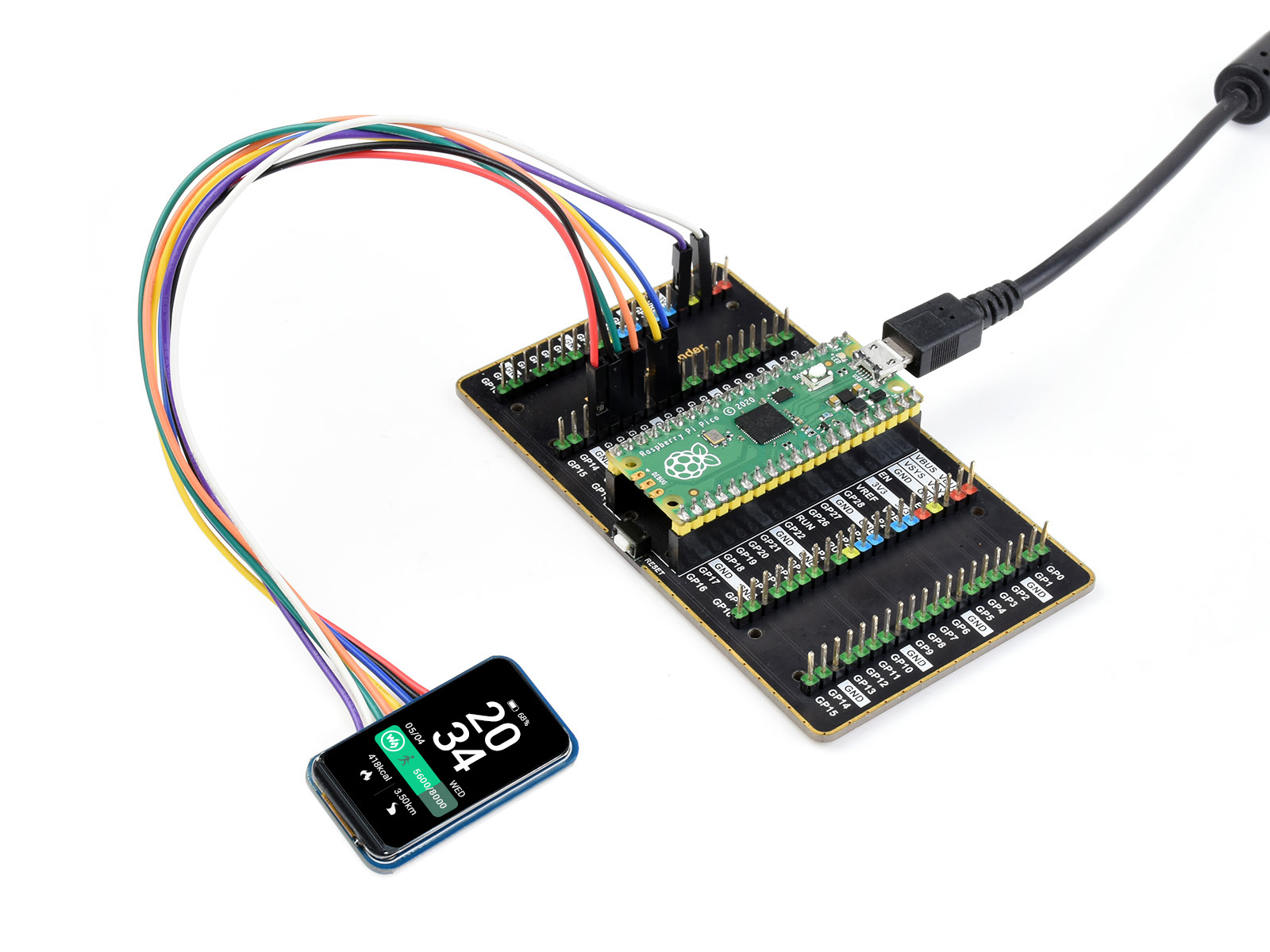

Raspberry Piとの接続

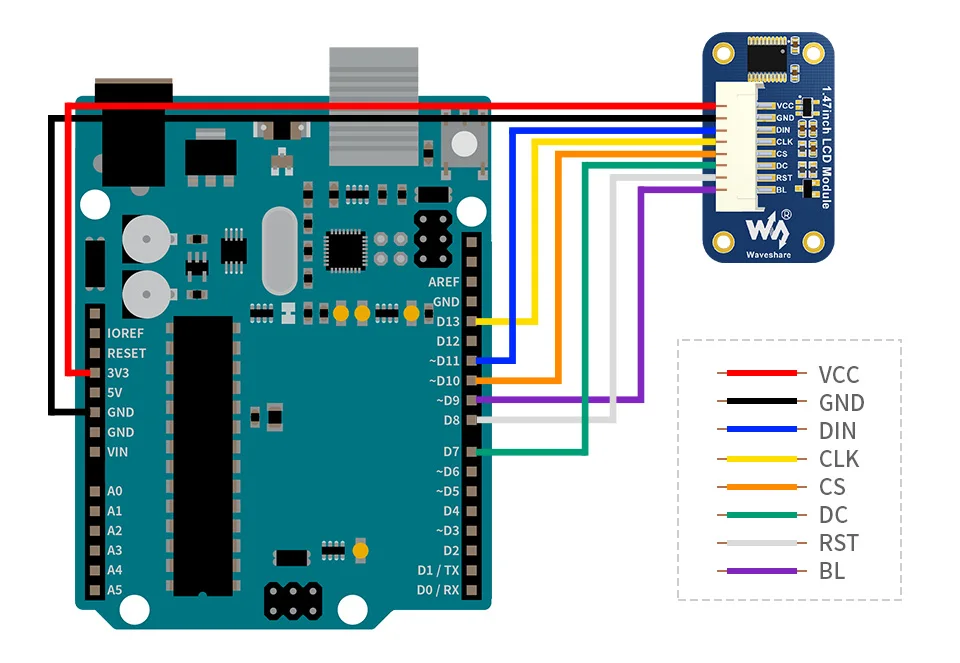

Arduinoボードとの接続

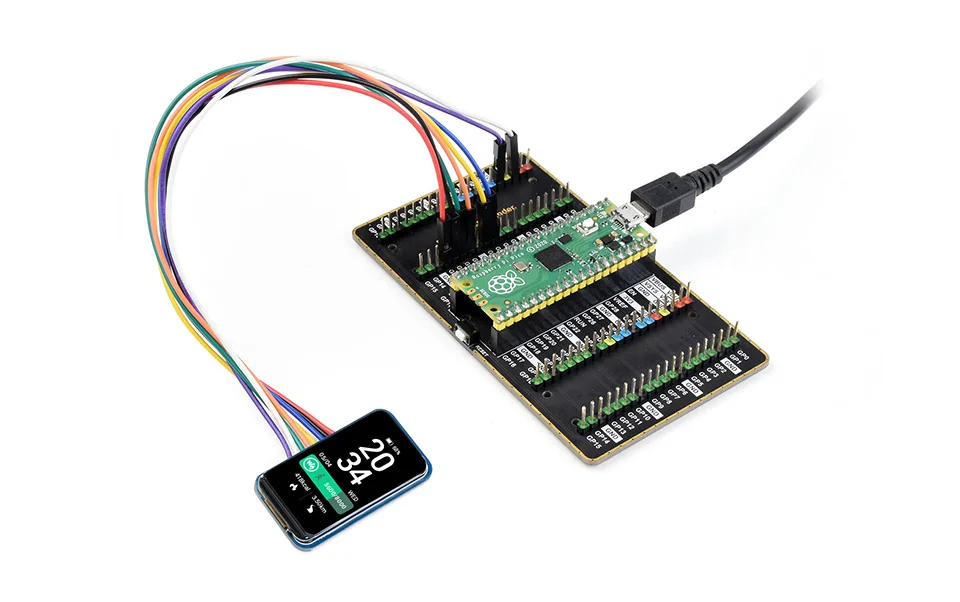

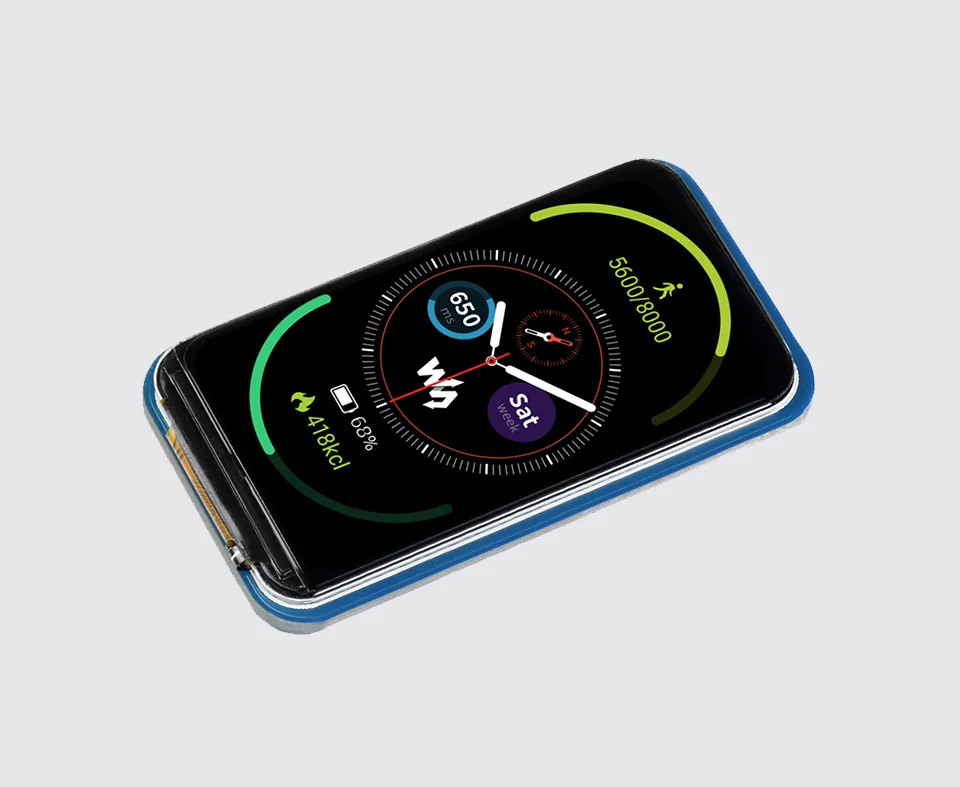

使用例

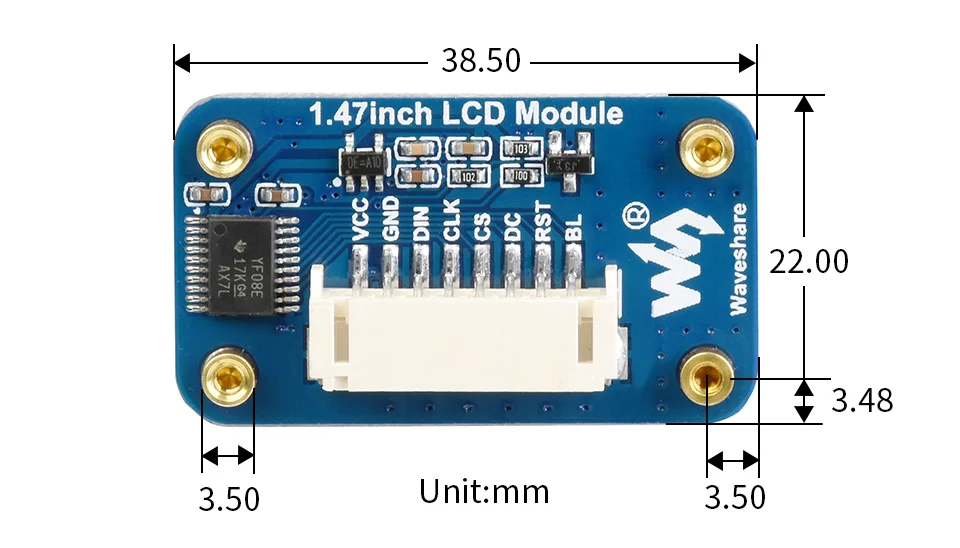

外形寸法

リソース

ウィキ: www.waveshare.com/wiki/1.47inch_LCD_Module

セレクションガイド

部品番号	タイプ	色	解決	表示サイズ (MM×MM)	インターフェース	ドライバ	寸法 (MM×MM)	ピンヘッダー
0.91インチOLEDモジュール	OLED	白	128×32	22.38×5.58	I2C	1306	36.0×12.5	PH2.0コネクタ
0.95 インチ RGB OLED (A)	OLED	65K カラフル	96×64	20.14×13.42	SPI(4 線式 SPI)	1331	31.7×37.0	斜め/水平
0.95 インチ RGB OLED (B)	OLED	65K カラフル	96×64	20.14×13.42	SPI(4 線式 SPI)	1331	31.7×37.0	まっすぐ/垂直
0.96インチLCDモジュール	IPS	65K カラフル	160×80	21.70×10.80	4 線式 SPI	ST7735S	32.5×26.0	PH2.0コネクタ
0.96 インチ OLED (A)	OLED	1/4 黄色セクション、3/4 青色セクション	128×64	21.7×11.2	3 線式 SPI、4 線式 SPI、I2C	1306	33.0×33.5	斜め/水平
0.96 インチ OLED (B)	OLED	1/4 黄色セクション、3/4 青色セクション	128×64	21.7×11.2	3 線式 SPI、4 線式 SPI、I2C	1306	33.0×33.5	まっすぐ/垂直
1.14インチLCDモジュール	IPS	65K カラフル	240×135	24.91×14.86	4 線式 SPI	ST7789	35.0×32.0	PH2.0コネクタ
1.28インチLCDモジュール	IPS	65K カラフル	240×240	Φ32.4mm	4 線式 SPI	GC9A01	40.4×37.5 Φ37.5	PH2.0コネクタ
1.3インチLCDモジュール	IPS	65K カラフル	240×240	23.40×23.40	4 線式 SPI	ST7789	45.0×31.0	PH2.0コネクタ
1.3 インチ OLED (A)	OLED	青	128×64	29.42×14.7	3 線式 SPI、4 線式 SPI、I2C	SH1106	40.5×37.5	斜め/水平
1.3 インチ OLED (B)	OLED	青	128×64	29.42×14.7	3 線式 SPI、4 線式 SPI、I2C	SH1106	40.5×37.5	まっすぐ/垂直
1.3インチOLEDモジュール(C)	OLED	白	64×128	14.70×29.42	4 線式 SPI、I2C	SH1107	30.0×39.5	PH2.0コネクタ
1.47インチLCDモジュール	液晶	262K カラフル	172×320	17.39×32.35	4 線式 SPI	ST7789V3	22.0×38.5	PH2.0コネクタ
1.5インチOLEDモジュール	OLED	白（16階調）	128×128	26.86×26.86	4 線式 SPI、I2C	1327	44.5×37.0	PH2.0コネクタ
1.5インチRGB OLEDモジュール	OLED	65K カラフル	128×128	26.86×26.86	3 線式 SPI、4 線式 SPI	1351	44.5×37.0	PH2.0コネクタ
1.54インチLCDモジュール	IPS	65K カラフル	240×240	27.72×27.72	4 線式 SPI	ST7789	50.0×35.0	PH2.0コネクタ
1.8インチLCDモジュール	TFT	65K カラフル	128×160	34.50×28.30	4 線式 SPI	ST7735S	56.5×34.0	PH2.0コネクタ
2インチLCDモジュール	IPS	262K カラフル	240×320	30.60×40.80	4 線式 SPI	ST7789	58.0×35.0	PH2.0コネクタ
2.4インチLCDモジュール	TFT	65K カラフル	240×320	36.72×48.96	4 線式 SPI	ILI9341	70.5×43.3	PH2.0コネクタ
