ESP32-S3 4 インチスマート 86 ボックス開発ボード 480x480 ディスプレイタッチスクリーンスマートホームアシスタント DeepSeek AI 音声ロボット HMI

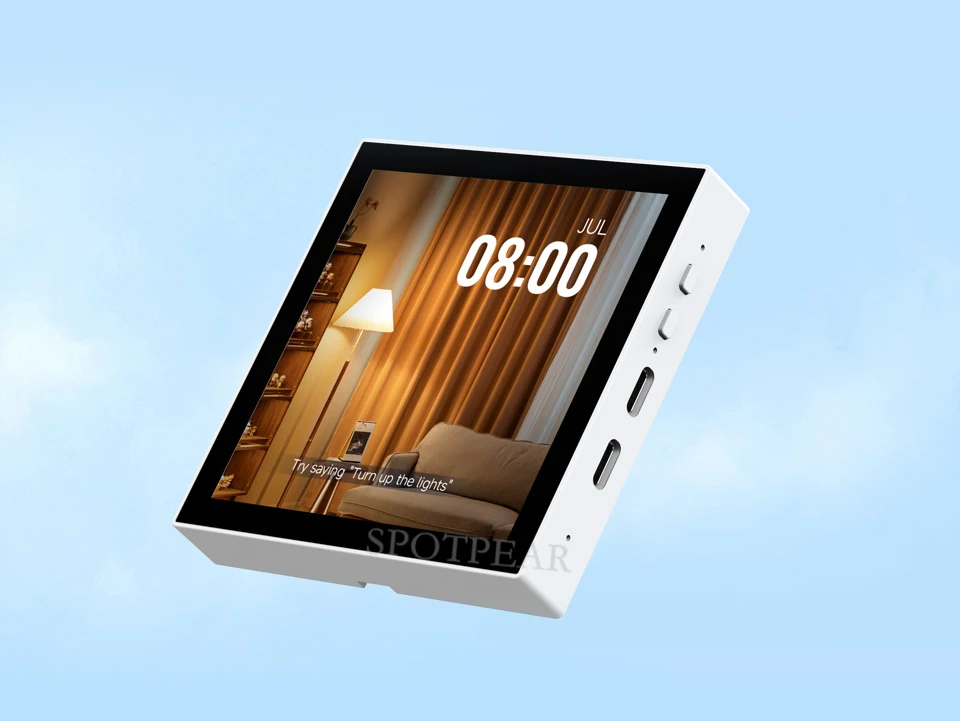

ESP32-S3 スマート86ボックス
ESP32-S3 ベースのスマート 86 ビット ボックス、二次開発をサポート
スマート ライフと産業 IoT を強化し、ボタンを押すだけでシナリオベースの制御にアクセスできるようにします

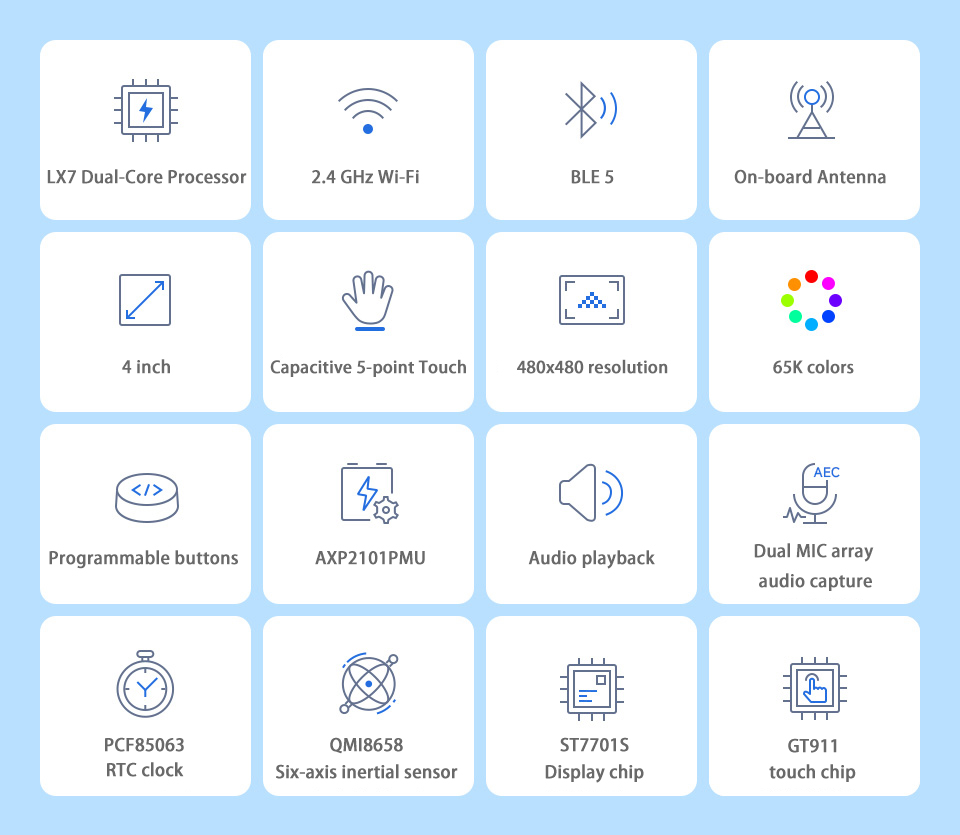

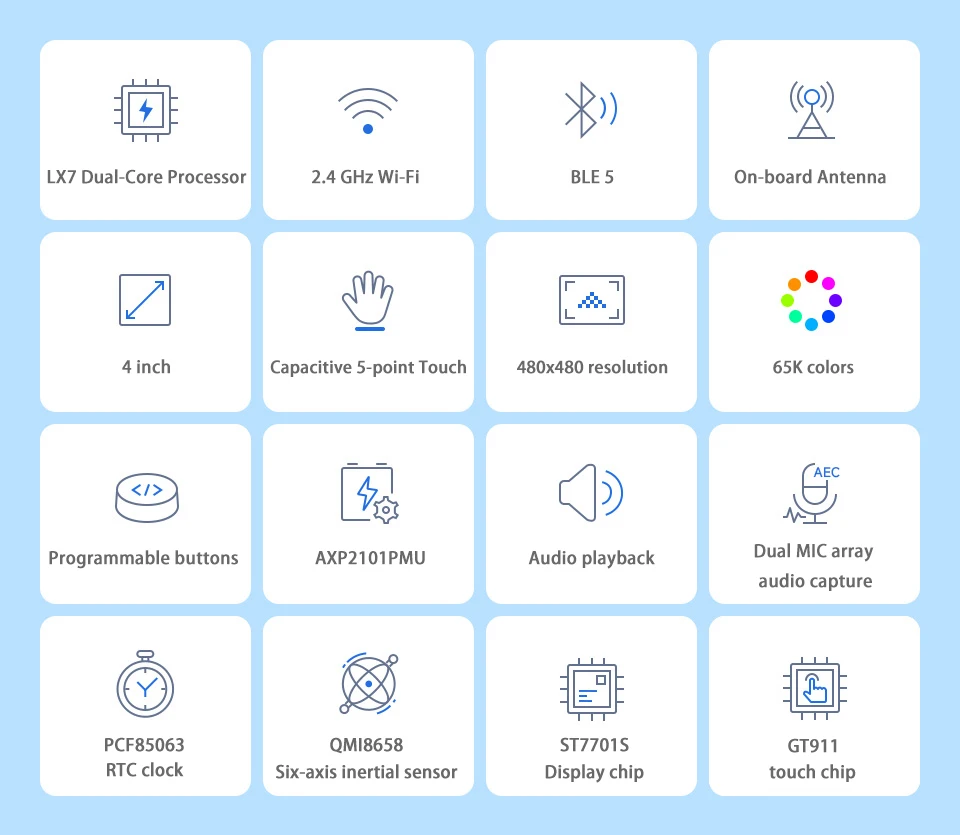

製品の特徴
この製品は、ESP32-S3 2.4GHz Wi-Fi および BLE 5 モジュールを搭載し、16MB フラッシュおよび 8MB PSRAM を統合した開発ボードです。 RGB インターフェイスを備えた 4 インチ 480 × 480 解像度のオンボード LCD を備えており、LVGL などの GUI プログラムをスムーズに操作できます。さまざまな周辺インターフェイスと組み合わせることで、スマート中央制御パネル、ホーム ゲートウェイ、スマート インタラクティブ パネル、産業用制御、スマート照明制御などのアプリケーションに適した ESP32-S3 HMI の迅速な開発が可能になります。
メイン周波数最大240MHzの高性能Xtensa 32ビットLX7デュアルコアプロセッサを搭載
オンボードアンテナで 2.4GHz Wi-Fi (802.11 b/g/n) および Bluetooth 5 (LE) をサポート
512KB SRAM と 384KB ROM を内蔵し、16MB フラッシュと 8MB PSRAM をスタック
オンボード 4 インチ LCD スクリーン、解像度 480 × 480、65K 色
静電容量式タッチ、5点タッチを制御するI2Cインターフェースをサポート
柔軟なクロック、モジュール電力の個別設定、その他の正確な制御をサポートし、マルチシナリオの低消費電力モードを実現します

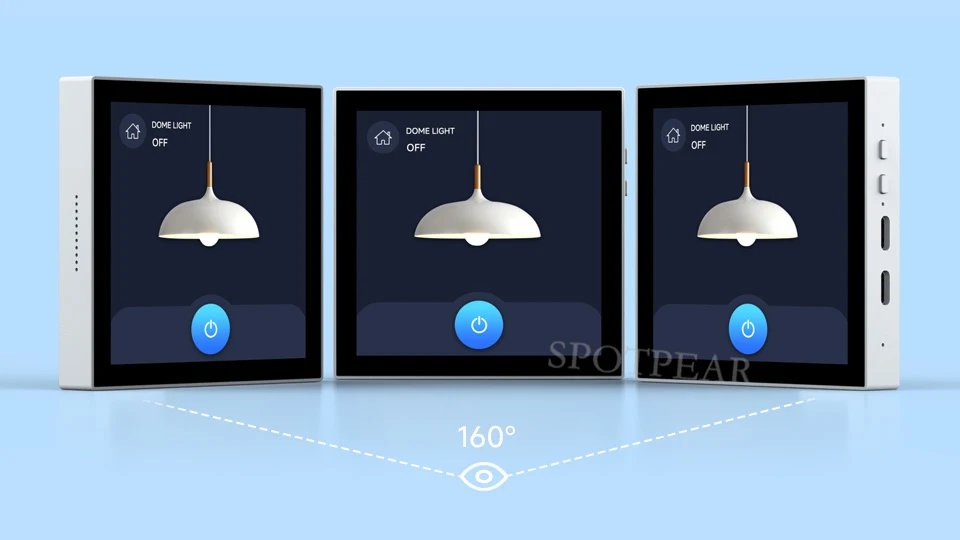

IPSディスプレイパネル
160°の視野角による優れた表示パフォーマンス
静電容量式5点タッチスクリーン
タッチ コントロールは、見るもの、得るものであり、柔軟な操作とマルチタッチ UI インタラクションを楽しむことができます。タッチ機能は I2C 信号経由で有効になり、5 点タッチをサポートします。
Wi-Fi および Bluetooth モジュール
オンボードアンテナ、2.4GHz Wi-Fi (802.11 b/g/n) および Bluetooth 5 (LE) をサポート

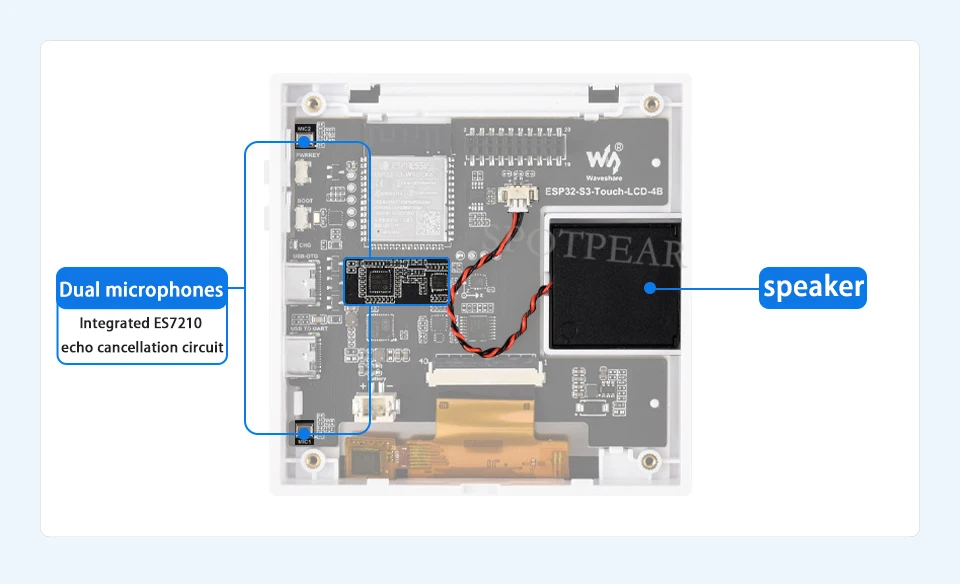

オーディオ入力と出力
オンボード ES8311 オーディオ コーデック チップと ES7210 エコー キャンセル回路
日常のオーディオ用途に最適

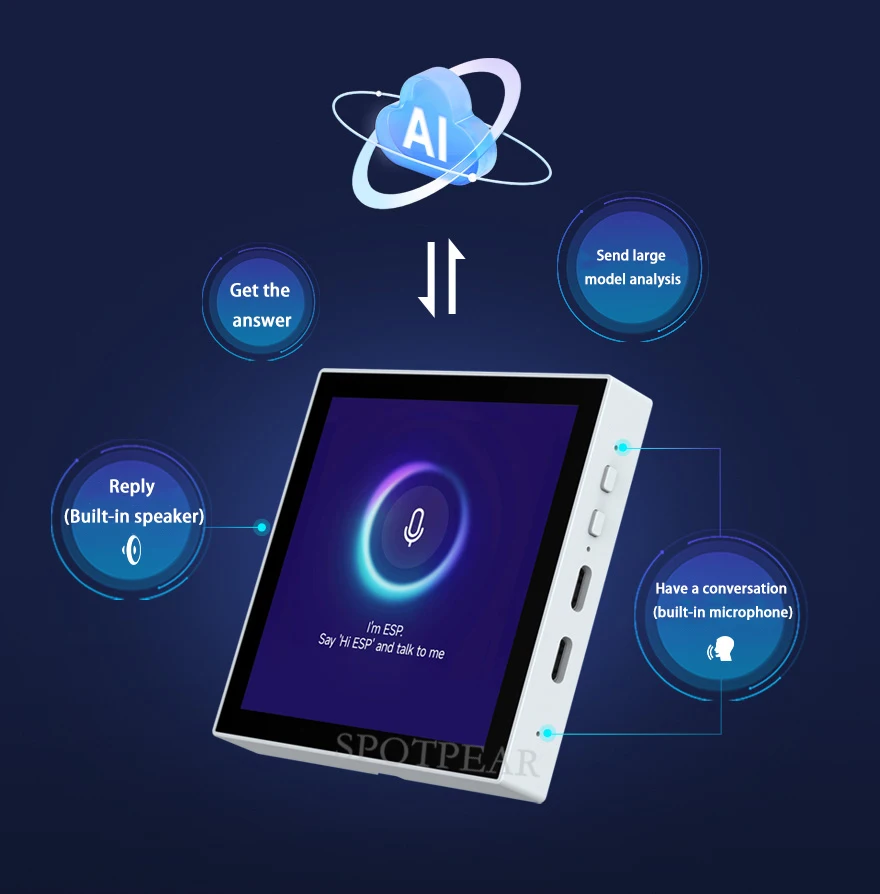

AI音声インタラクションをサポート
主流の AI プラットフォームをサポートし、Doubao、DeepSeek、その他の AI モデルなどのオンラインの大規模モデル プラットフォームに接続できます

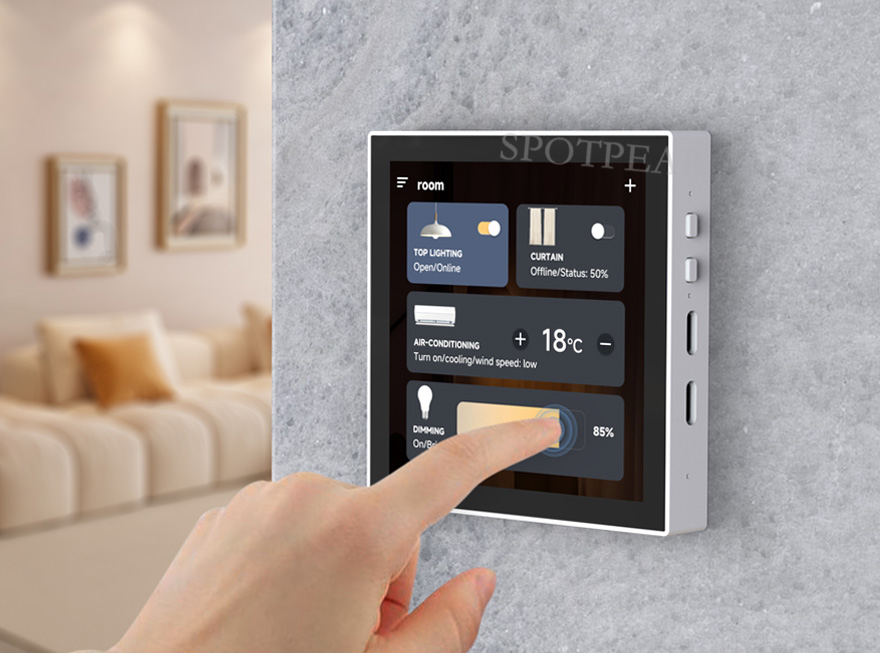

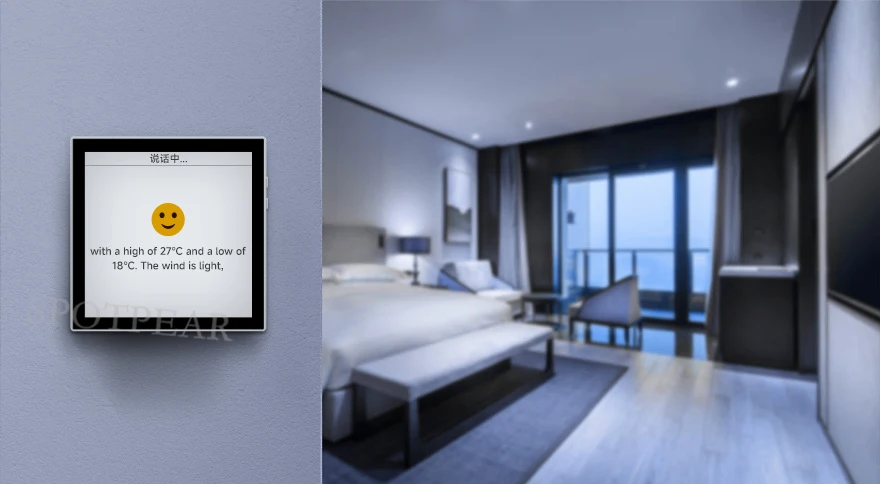

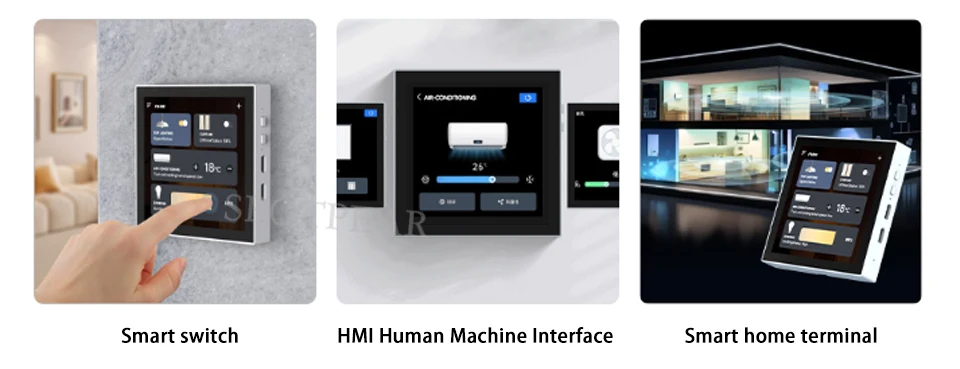

アプリケーションシナリオ

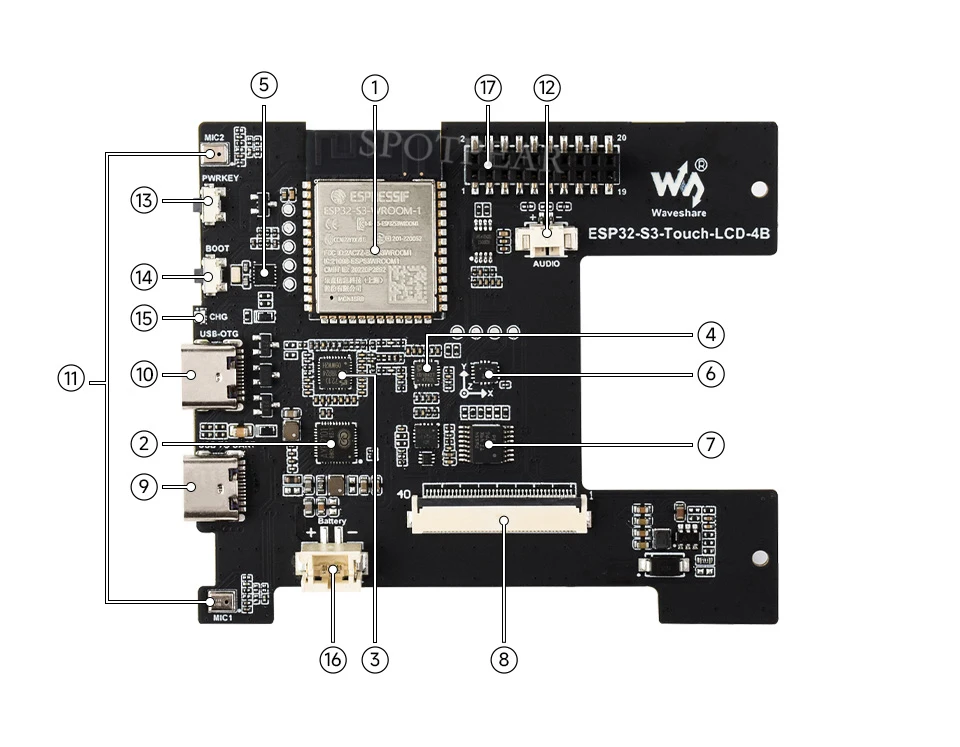

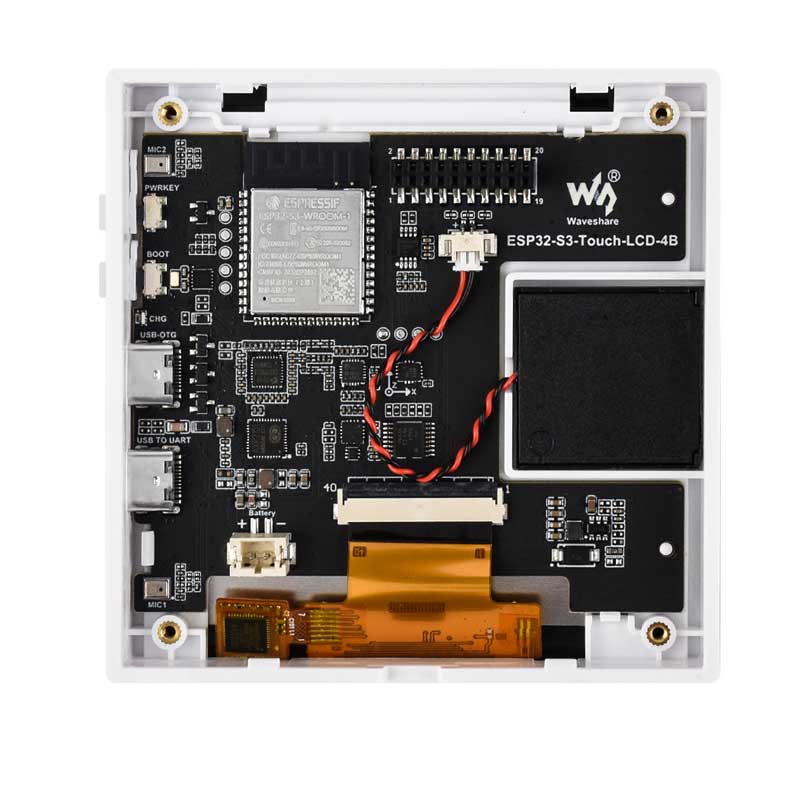

リソースの紹介
- ESP32-S3-WROOM-1-N16R8 モジュール
Wi-Fi Bluetooth SoC モジュール、240MHz で動作、8MB PSRAM および 16MB フラッシュ搭載
- AXP2101
高度に統合された電源管理チップ
- ES7210 エコーキャンセルアルゴリズムチップ
エコーを除去し、音声取得精度を向上させるために使用できます。
- ES8311 低電力オーディオ コーデック チップ
オーディオのエンコードとデコードを処理するために使用されます
- PCF85063
RTCクロックチップ
- QMI8658
3 軸ジャイロスコープと 3 軸加速度計を含む 6 軸慣性測定ユニット (IMU)
- TCA9554PWR
IO拡張チップ
- LCDインターフェース
4インチRGBディスプレイの接続
- Type-C USBからUARTへ
電源供給、プログラムの書き込み、デバッグに使用可能
- USB Type-Cポート
ESP32-S3 電源供給、プログラム書き込み、ログ印刷用の USB ポート
- チップマイク
マイク入力とエコーキャンセル
- スピーカー
MX1.25 2P コネクタ、8Ω 2W スピーカーをサポート
- PWRKEY電源ボタン
電源のオン/オフを制御でき、カスタム機能をサポートします
- ブートボタン
デバイスの起動と機能のデバッグに使用されます
- CHG LEDライト
リチウム電池充電表示灯
- PH2.0 リチウム電池ポート
PH2.0 2P コネクタ、3.7V リチウム電池への接続に使用可能、充電と放電をサポート
- 拡張インターフェース（2.0mmピッチ）
外部IOに使用可能

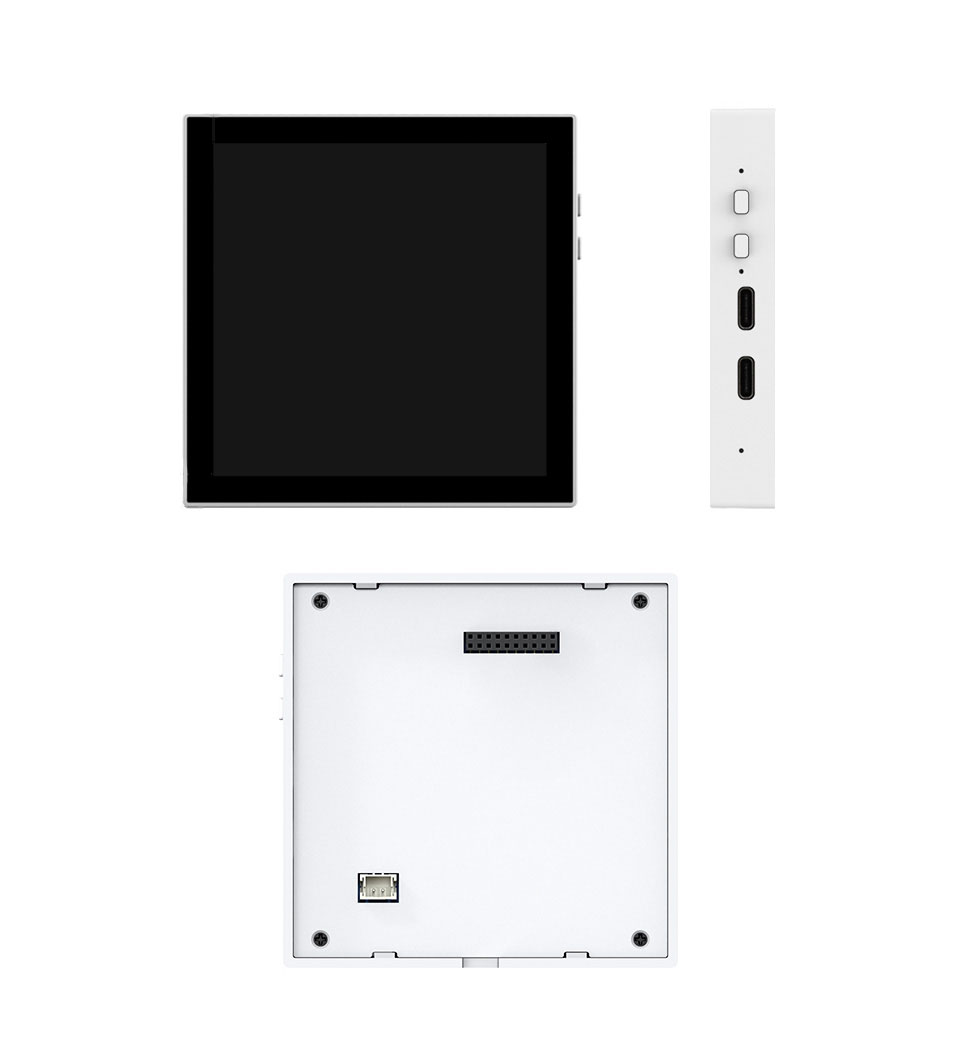

製品サイズ
