ESP32-P4 開発ボード c6 pico WIFI6 RISC-V MCU 32MB PSRAM 32MB フラッシュディスプレイ/CSI カメラ/オーディオスピーカーマイク AI ディープシーク

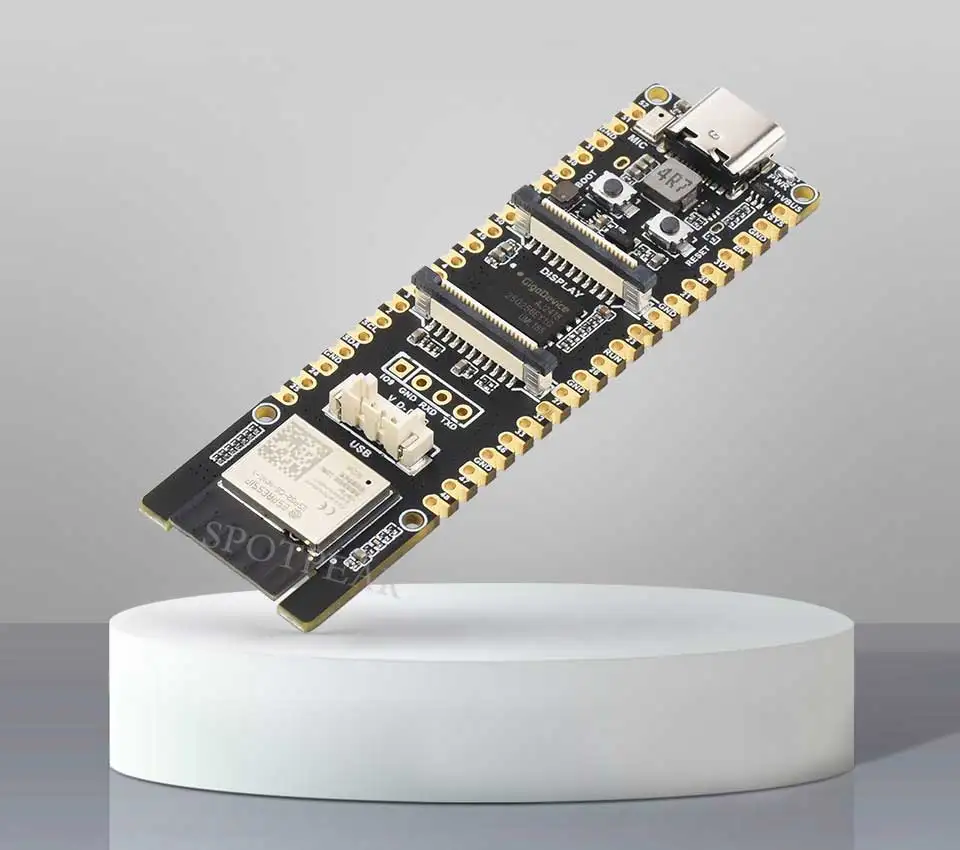

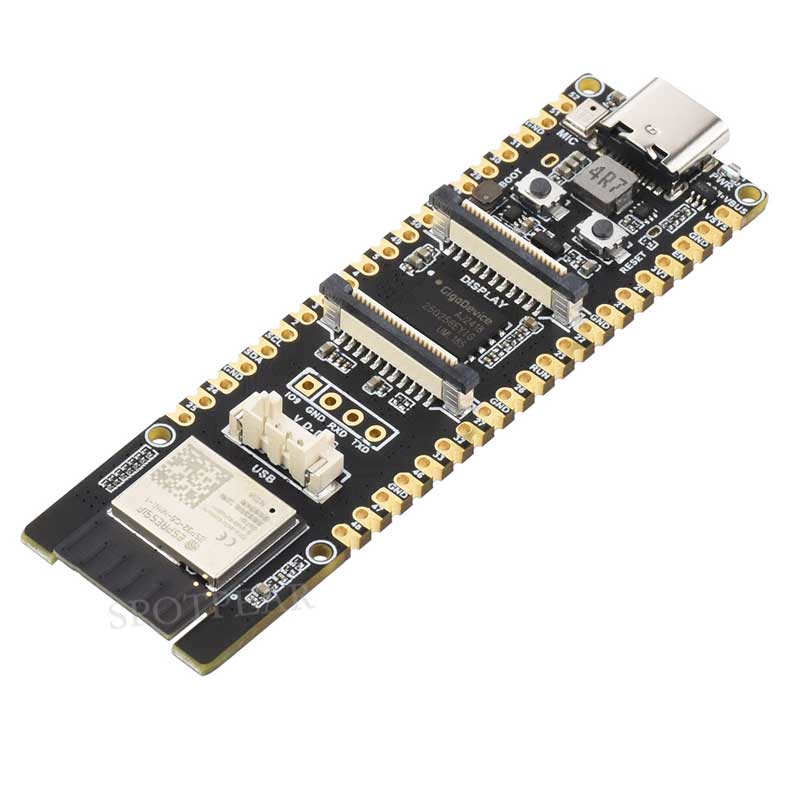

ESP32-P4 開発ボード
ESP32-P4およびESP32-C6をベースとした高性能開発ボード
豊富な人間とコンピュータの対話インターフェイス
取締役会の紹介

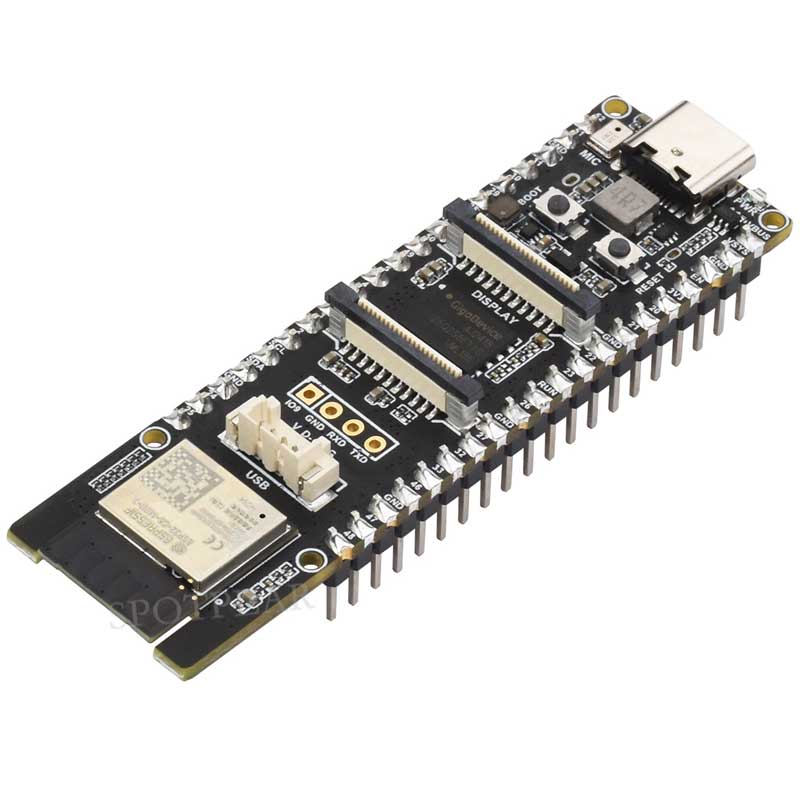

この製品は、ESP32-P4 をベースにし、ESP32-C6 を統合したマルチメディア開発ボードで、Wi-Fi 6 および BLE 5 ワイヤレス接続をサポートします。 MIPI-CSI (統合画像信号プロセッサ ISP)、MIPI-DSI、SPI、I2S、I2C、LED PWM、MCPWM、RMT、ADC、UART、TWAI などを含む豊富なヒューマン マシン インタラクション インターフェイスを提供します。さらに、USB OTG 2.0 HS をサポートし、一部の Raspberry PI Pico と互換性のある 40 ピン GPIO 拡張インターフェイスをボード上に装備しています。より広範なアプリケーションへの適応を実現する HAT 拡張ボード。 ESP32-P4 は、400MHz デュアルコア RISC-V プロセッサを採用し、最大 32MB PSRAM をサポートし、USB 2.0、MIPI-CSI/DSI、H.264 エンコーディングなどの周辺機器を備えており、低コスト、高性能、低消費電力のマルチメディア開発要件を満たしています。さらに、ESP32-P4 は、デジタル署名ペリフェラルと専用のキー管理ユニットを統合して、データと操作のセキュリティを確保します。 ESP32-P4-WIFI6 は、高性能および高セキュリティのアプリケーション向けに特別に設計されており、人間とコンピューターの対話、エッジ コンピューティング、および IO 拡張における組み込みシステムの要件を満たします。

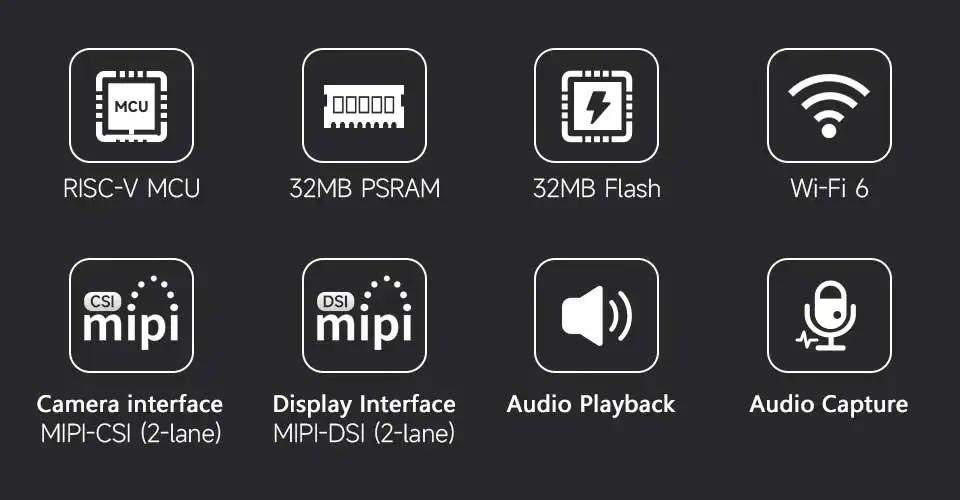

主な機能特徴：
RISC-V 32ビットデュアルコアプロセッサとシングルコアプロセッサを搭載した高性能MCU
128KB HP ROM、16KB LP ROM、768KB HP L2MEM、32KB LP SRAM、8KB TCM
強力な画像および音声処理機能。画像および音声処理インターフェイスには、JPEG コーデック、ピクセル処理アクセラレータ (PPA)、画像信号プロセッサ (ISP)、および H264 ビデオ エンコーダが含まれます。
チップパッケージは内部に32MB PSRAMをカプセル化し、外部に32MBのNor Flashを統合します
MIPI-CSI、MIPI-DSI、USB 2.0 OTG、SDIO 3.0 SDカードスロット、マイク、スピーカー端子などの共通周辺インターフェースがボードから引き出されています。
2 × 20 行のピンがボードから引き出され、残りの 27 個のプログラマブル GPIO が引き出されます。
セキュリティ メカニズム: セキュア ブート、フラッシュ暗号化、ハードウェア暗号化アクセラレータ、およびハードウェア乱数ジェネレータ。ハードウェアアクセス保護もサポートしており、アクセス許可管理 (APM) と許可分離を実現できます。

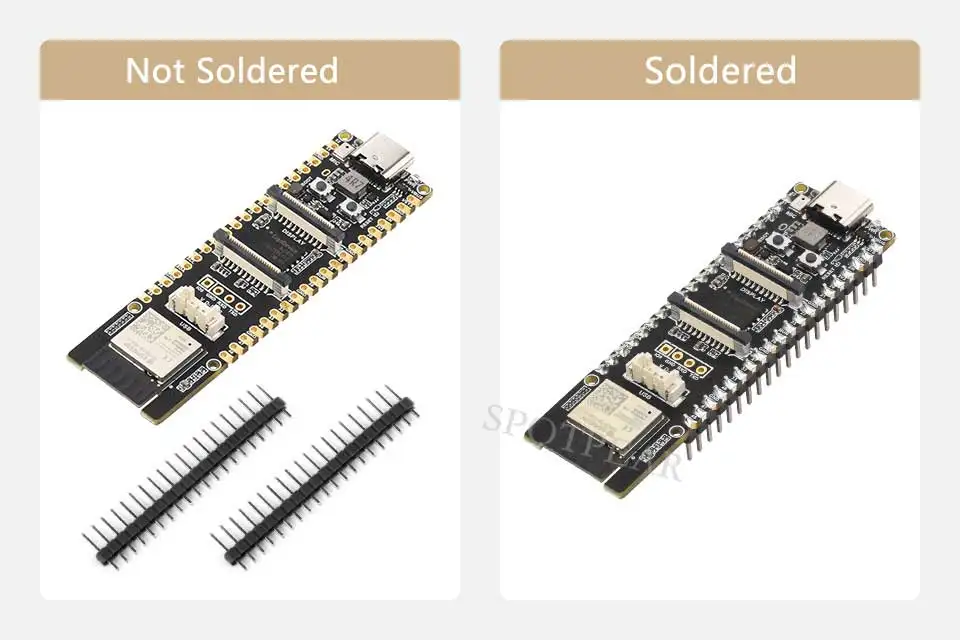

パッケージの選択

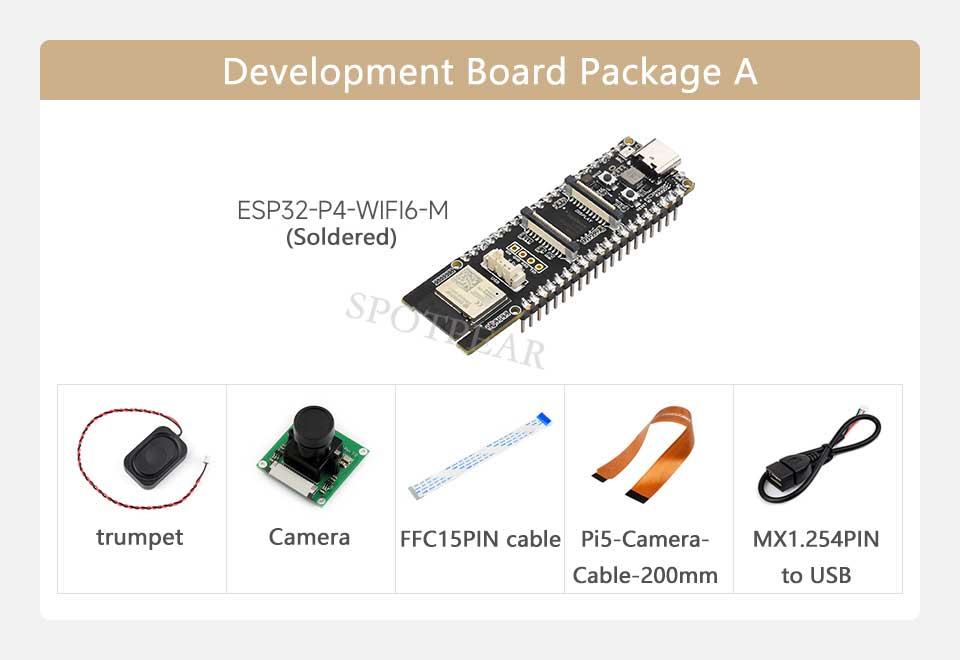

パッケージ組み合わせマッチング例

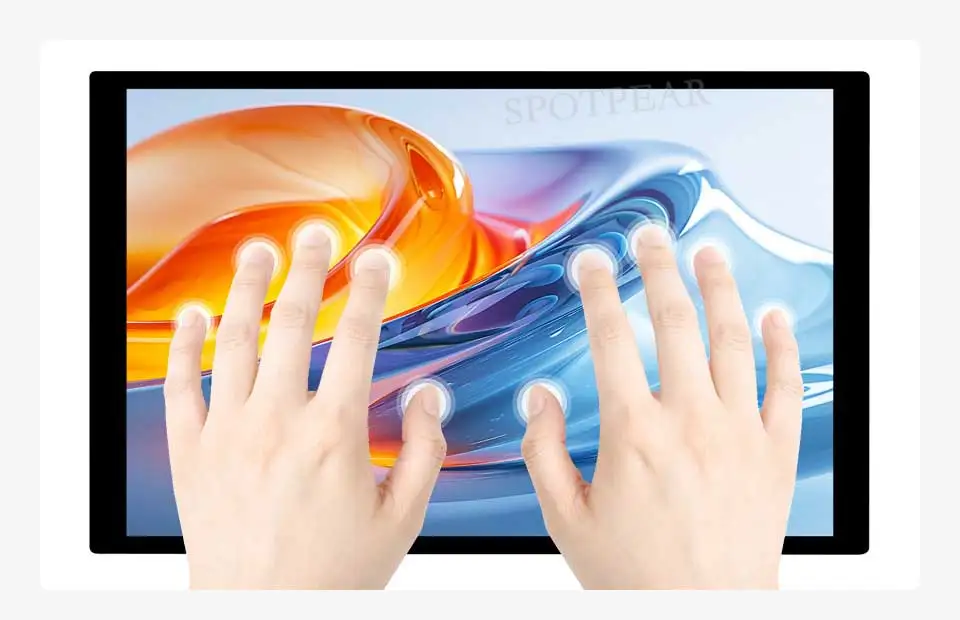

DSI静電容量式タッチスクリーン
IPSフルラミネート強化ガラスパネルを採用し、178°の広視野角を実現
10点タッチをサポートし、鮮明な画像と優れた視覚体験を実現します。
画面モデル | 10.1-DSI-タッチ-A |
解決 | 800×1280(縦×横) |
通信インターフェース | MIPI-DSI（2レーン） |
輝度 | 400cd/m² (カスタマイズ可能な 1000cd/m² の強調表示バージョンをサポート) |
タッチチップ | GT9271 |
全体の寸法 | 147.0×239.0(mm) |
表示サイズ | 135.36×216.58(mm) |
ピクセルサイズ | 0.1692(H)×0.1692(V)(mm) |
対比 | 800:1 |
温度 | 0℃～60℃ |

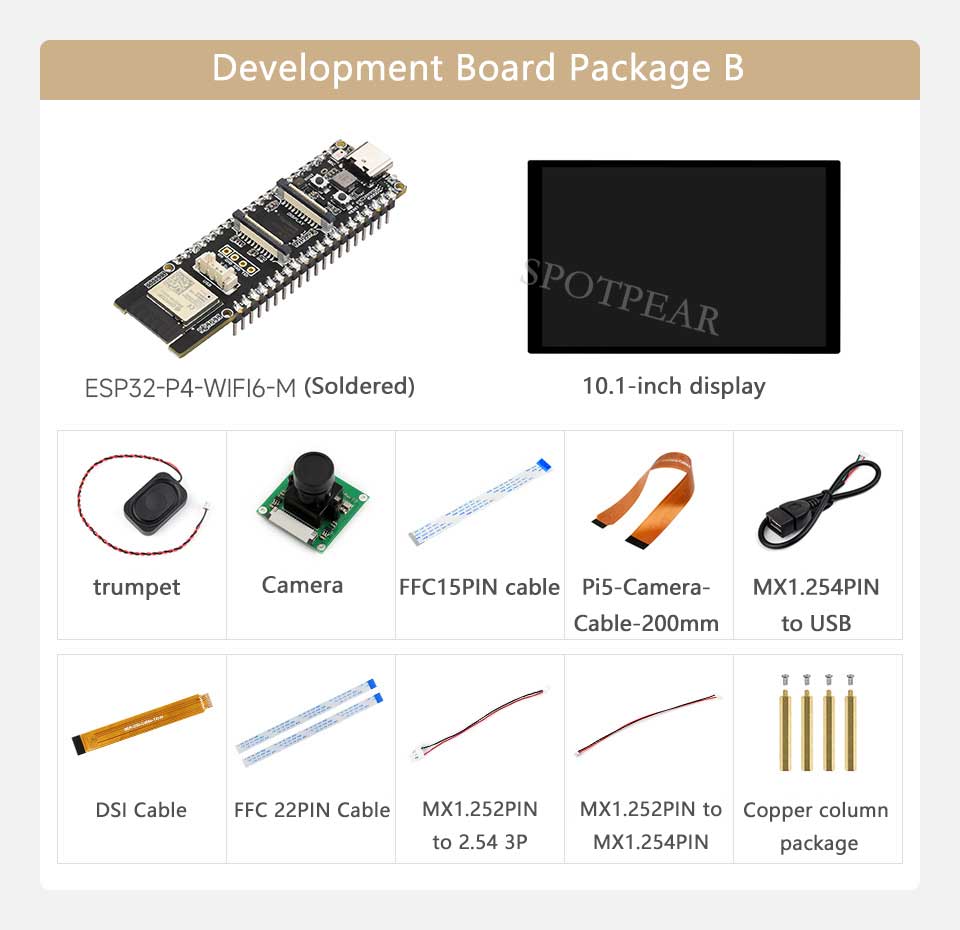

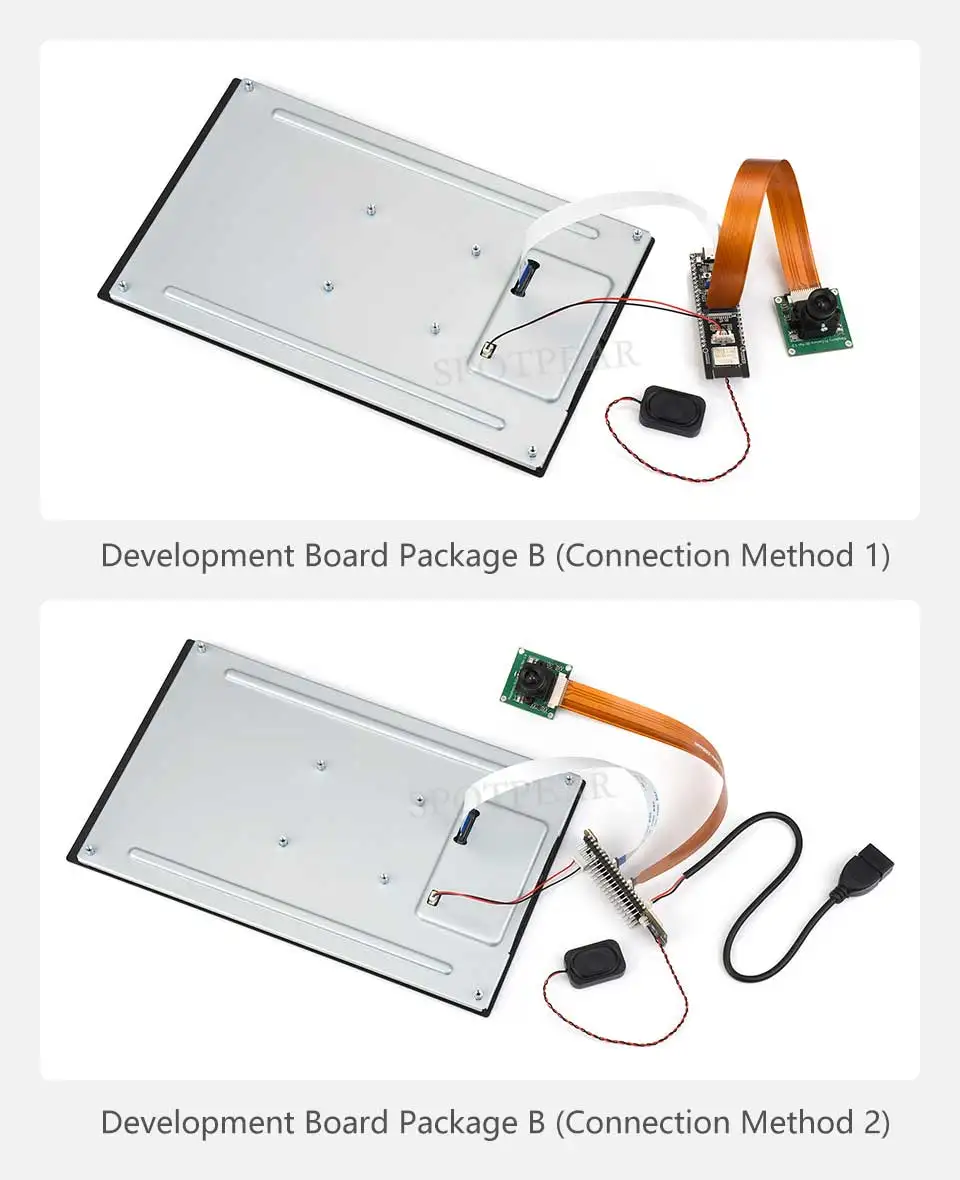

(画面付き開発ボード パッケージ B のみ)

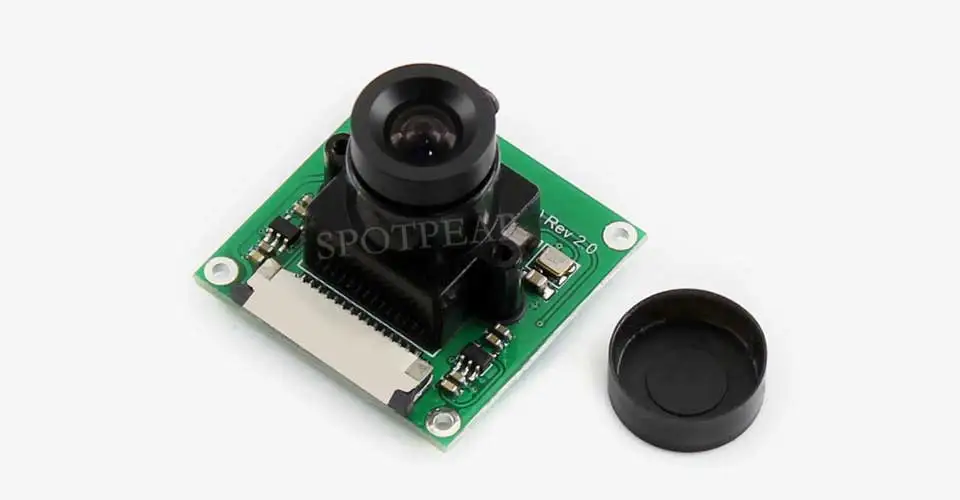

Raspberry PI カメラ タイプ B
500万画素、マニュアルフォーカス
Raspberry Piシリーズのマザーボードと互換性があります
感光性チップ | OV5647 | CMOSサイズ | 1/4インチ |
ピクセル | 500万 | 絞り | F2.0 |
焦点距離 | 6mm | 対角視野 | 60.6° |
赤外線ナイトビジョン | サポートされていません | フォーカシングモード | マニュアルフォーカス] |
写真は表示専用です。詳細な構成は構成リストに従うものとします。
高度に統合された強力なパフォーマンス

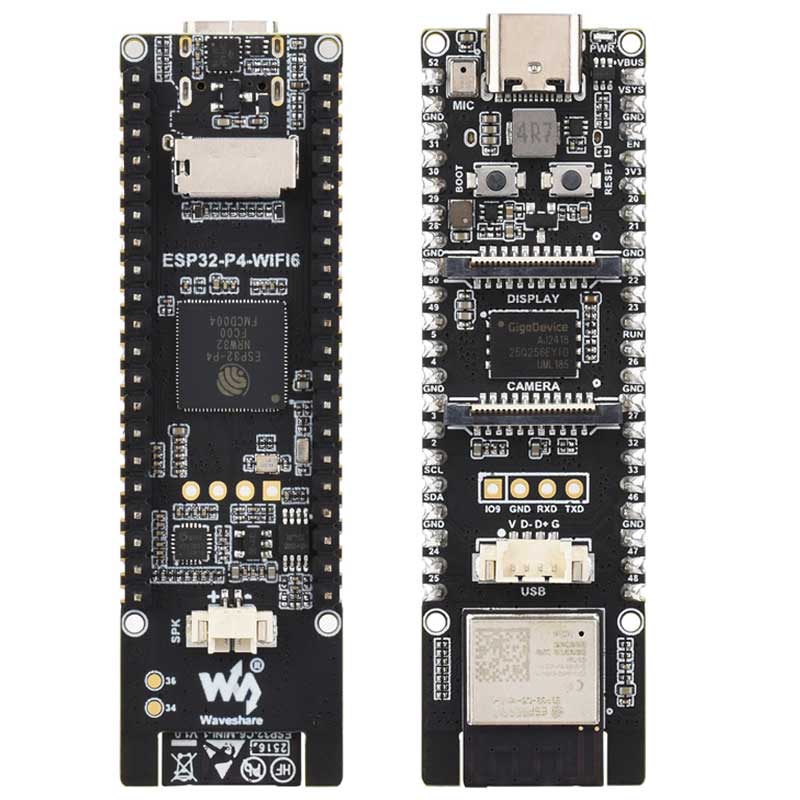

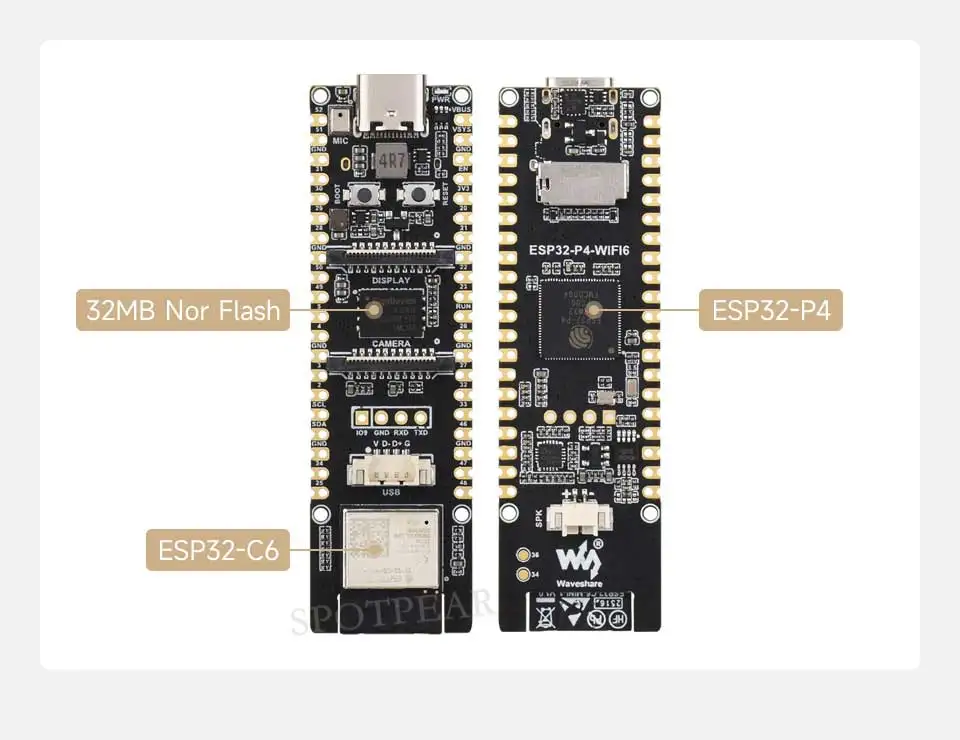

開発ボードはESP32-P4モジュールを採用し、ESP32-C6と32MB Nor Flashを内蔵しています。

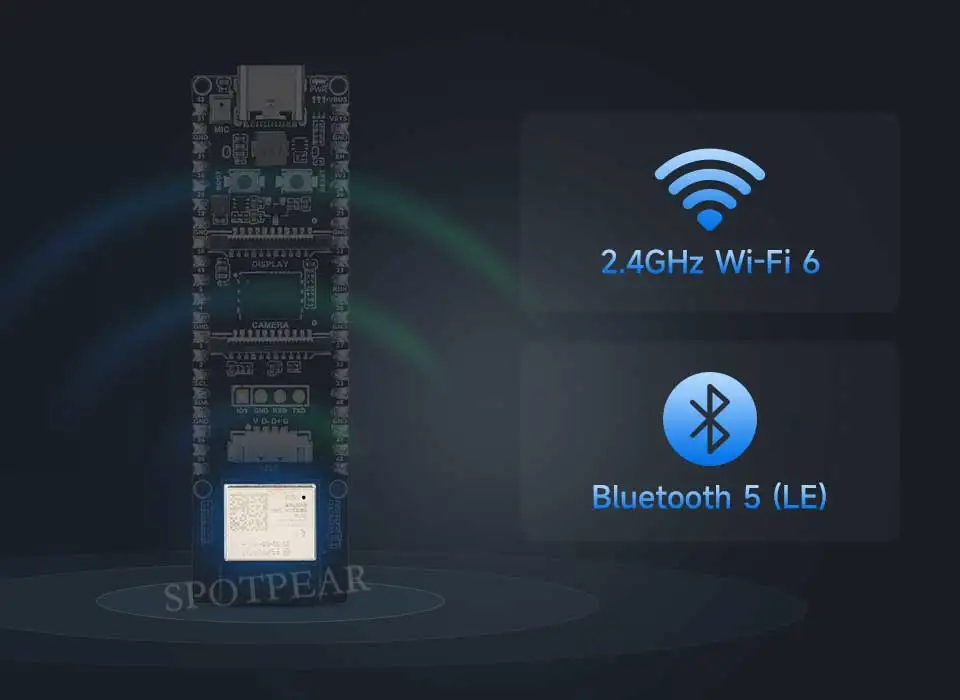

Wi-Fi 6 および Bluetooth モジュールをサポート
オンボード ESP32-C6 チップは 2.4GHz Wi-Fi 6 を ESP32-P4 まで拡張します
Bluetooth 5/BLEはSDIOインターフェースプロトコル経由で通信し、安定した接続と効率的な伝送を保証します。

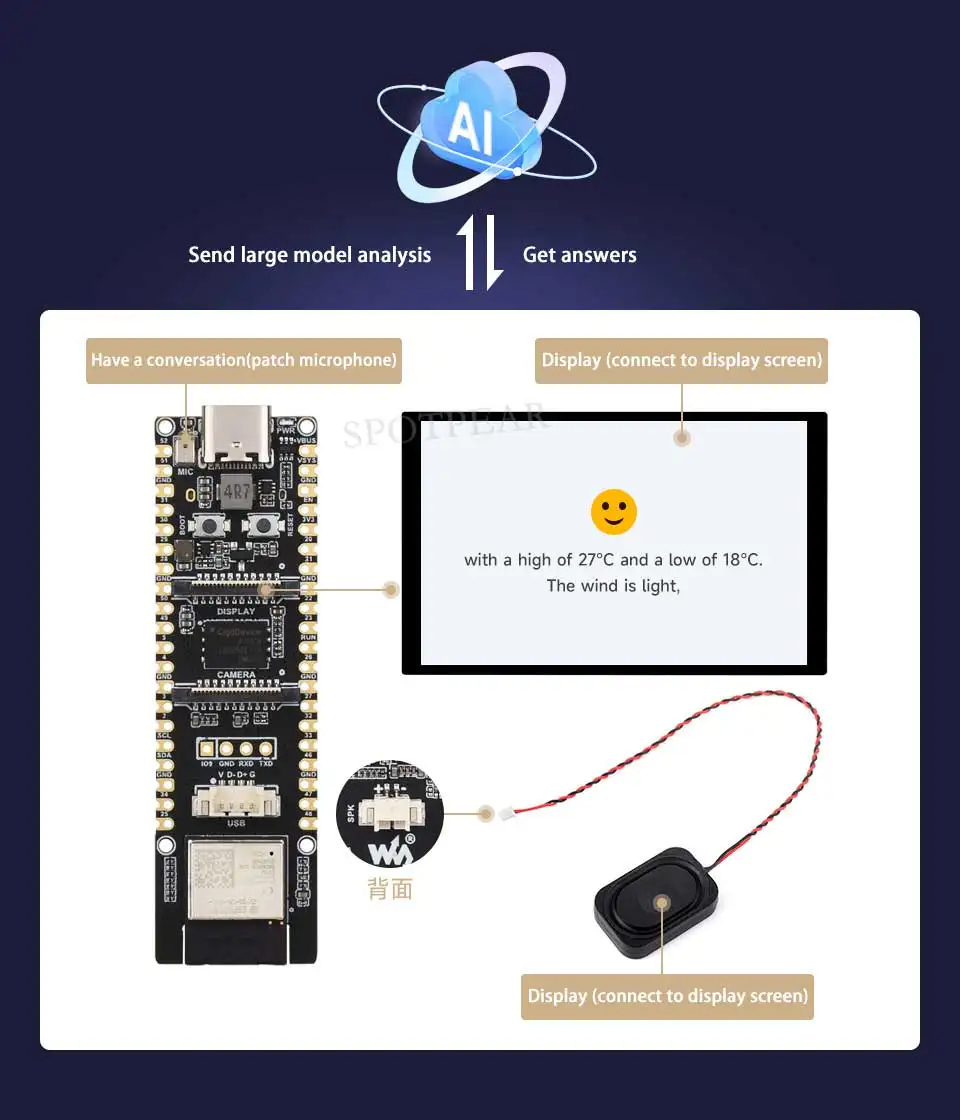

AI音声インタラクションをサポート
主流の AI プラットフォームをサポートし、Doubao や DeepSeek などのオンライン大規模モデル プラットフォームに接続可能

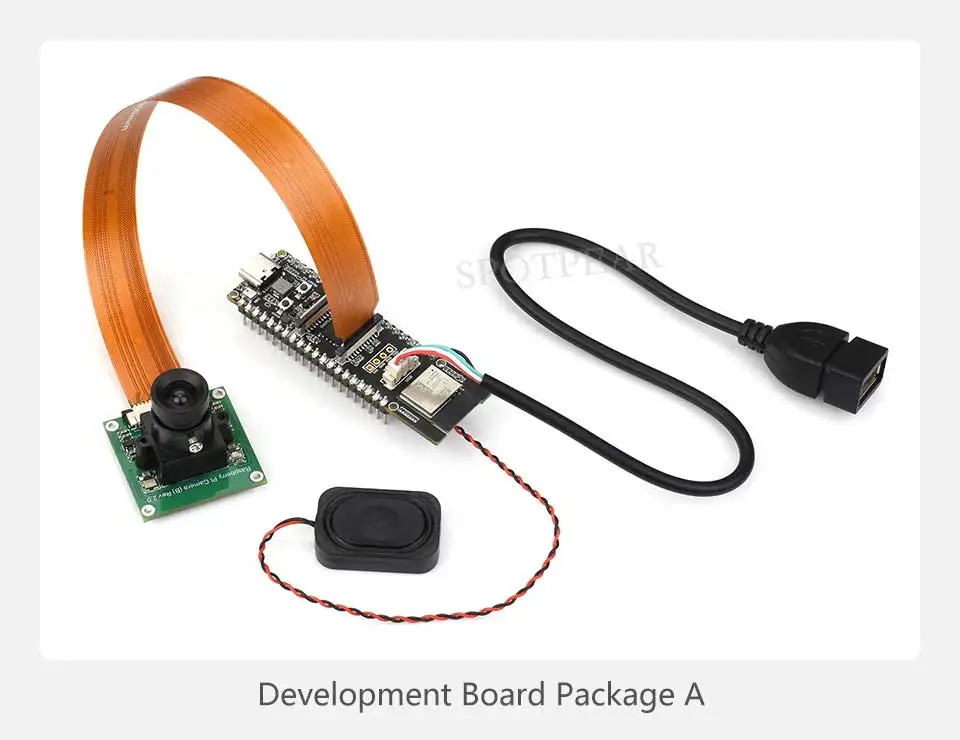

(スピーカー付きの開発ボード パッケージ A/B のみ)
(画面付き開発ボード パッケージ B のみ)

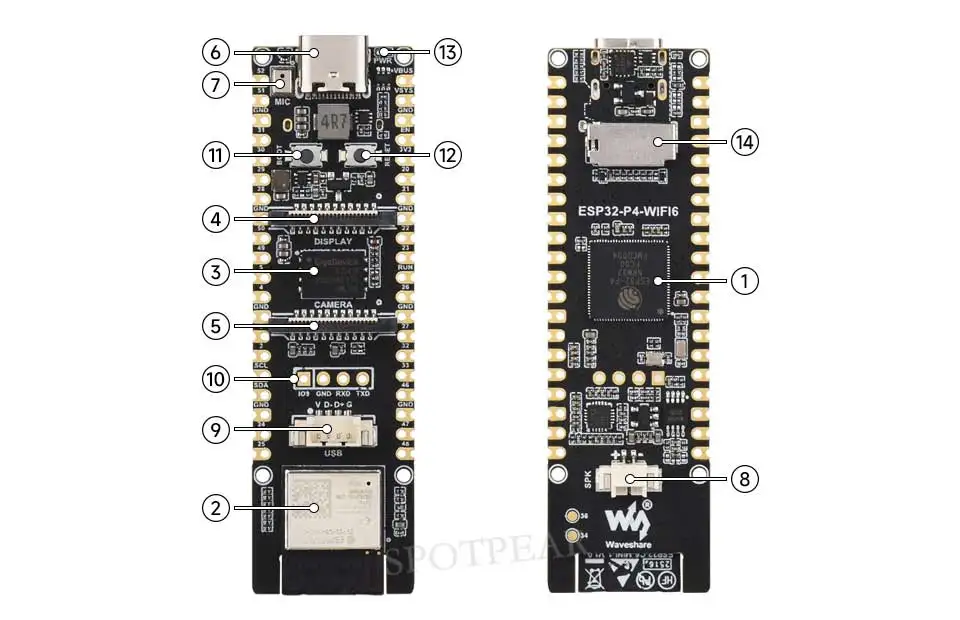

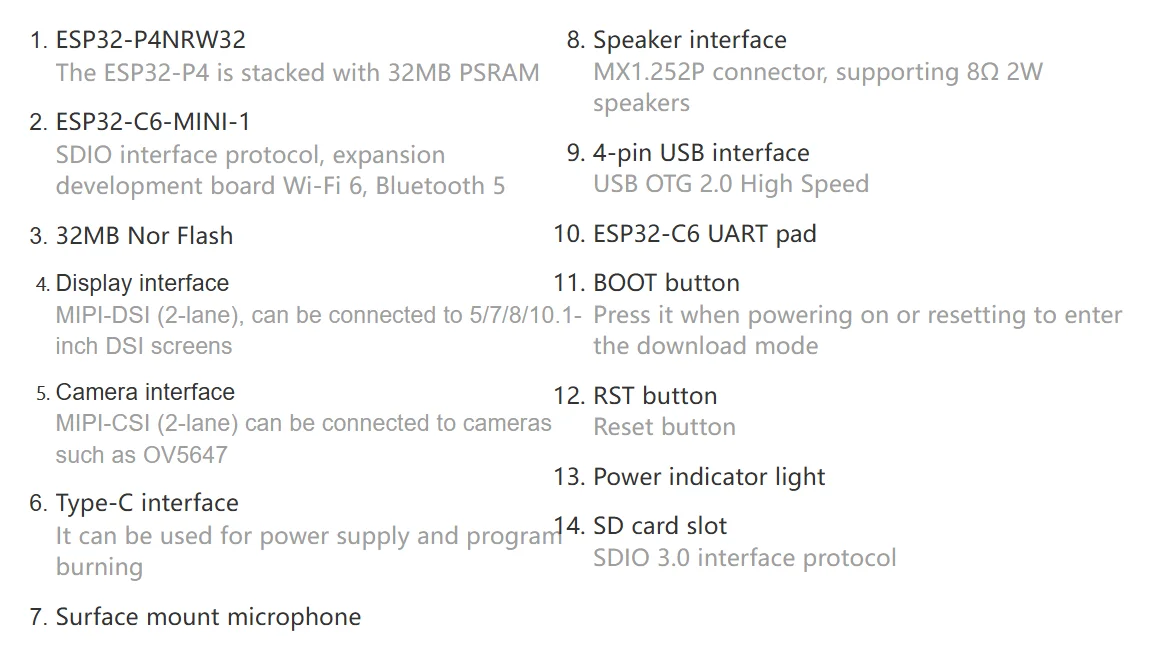

リソースの紹介

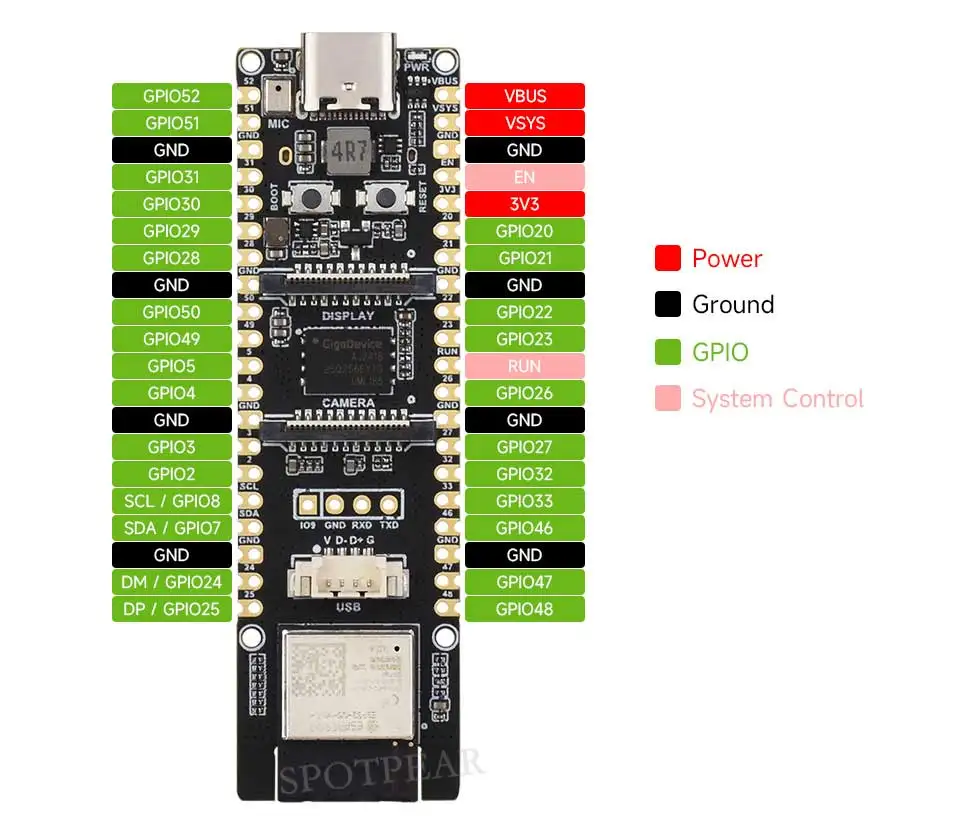

ピンの定義

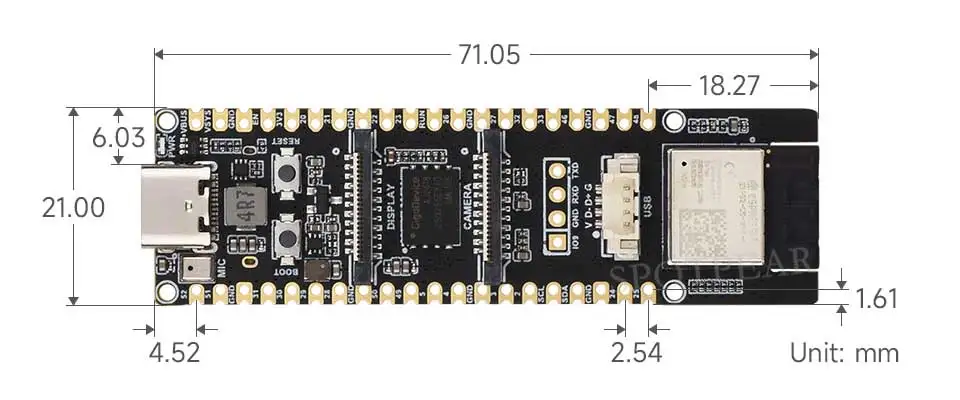

製品サイズ
