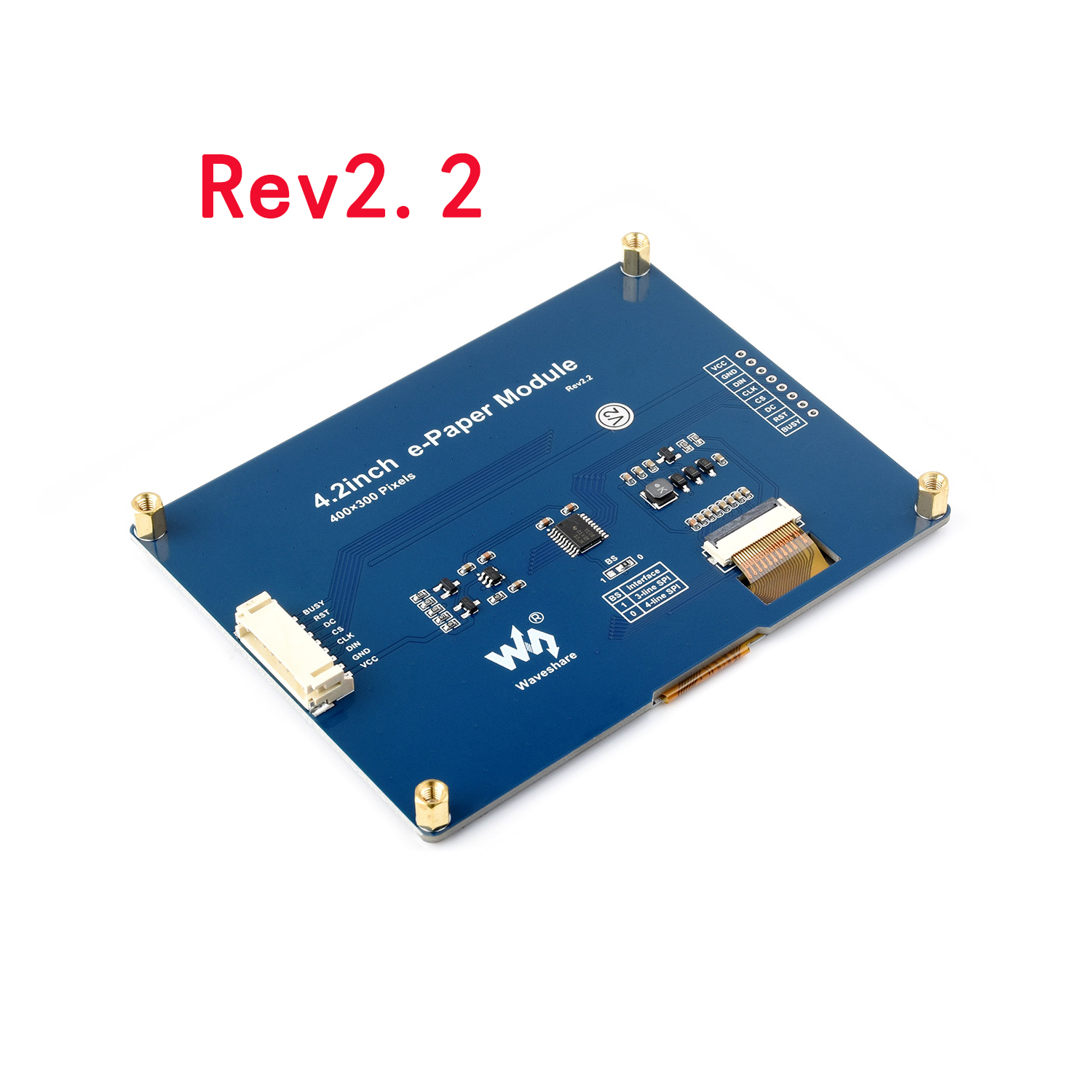

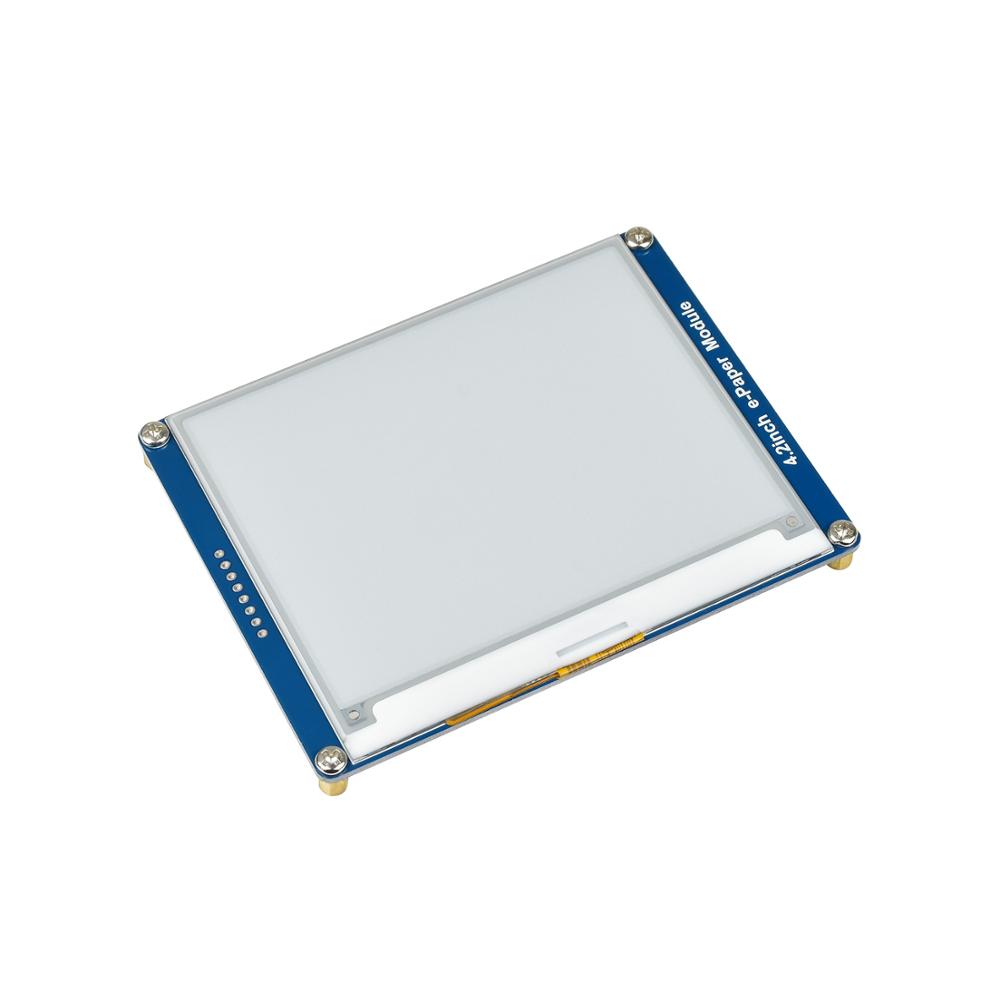

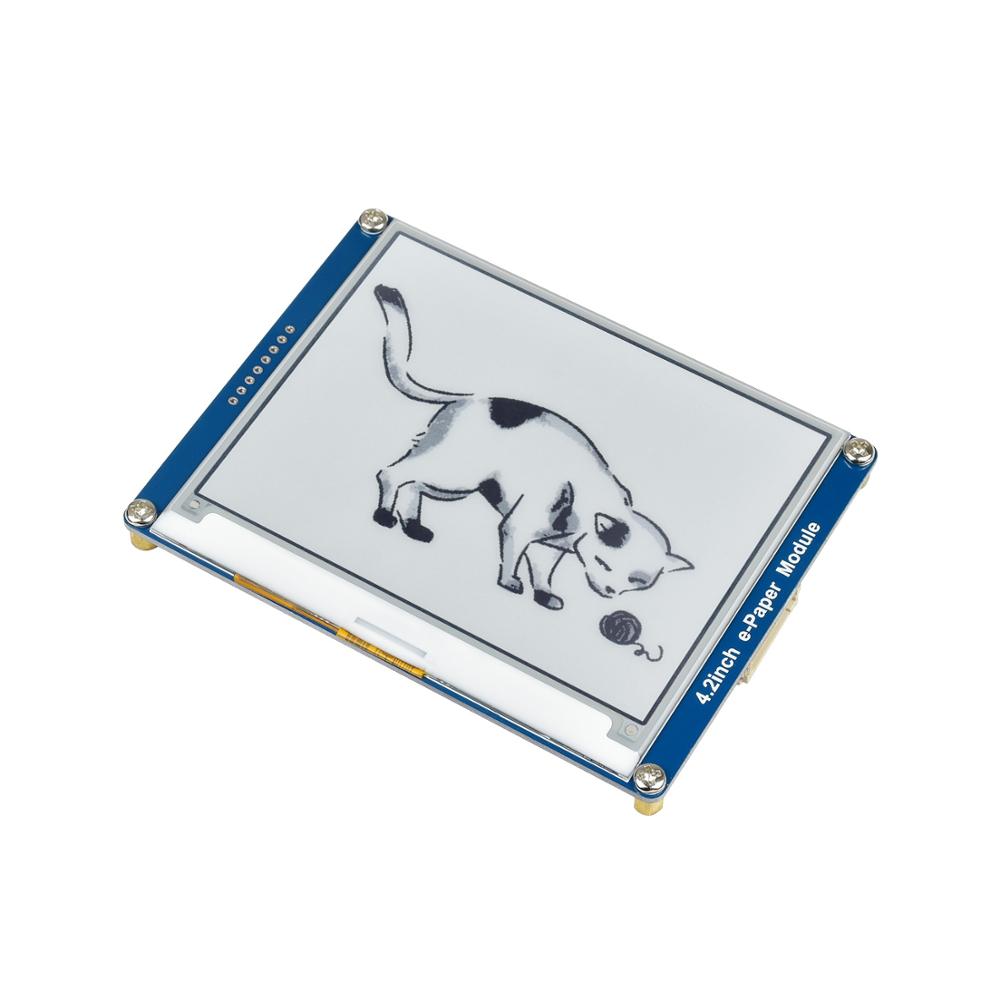

4.2 インチ SPI 電子ペーパー電子ペーパー E インクスクリーン RasPi RPI ラズベリーパイゼロ 2 W 3 4 モデル B 5 プロジェクト ESP32 STM32 Arduino ディスプレイ
価格:
$32.90
/Pc
払い戻し:
シェア:
売れ筋商品
パッケージ内容：
4.2インチ電子ペーパーモジュール×1
PH2.0 20cm 8ピンジャンパーケーブル
WIKI英語マニュアル：
これは、SPI インターフェイス経由で通信する埋め込みコントローラーを備えた、4.2 インチ、解像度 400x300 の E-Ink ディスプレイ モジュールです。
超低消費電力、広い視野角、電力を必要としない鮮明な表示などの利点により、棚ラベルや工業用機器などの用途に最適です。
特徴
バックライトなし、電源が切れても最後のコンテンツを長時間表示し続ける
超低消費電力、基本的に電力はリフレッシュのみに必要です
Raspberry Pi/Arduino/Nucleoなどのコントローラーボードに接続するためのSPIインターフェース。
3.3V/5V MCUと互換性のあるオンボード電圧変換器
wiki英語マニュアル（Raspberry Pi/Jetson Nano/Arduino/STM32の例）
Wiki英語マニュアル：www.waveshare.com/wiki/4.2inch_e-Paper_Module
仕様
動作電圧: 3.3V〜5V
インターフェース: 3線式SPI、4線式SPI
外形寸法：103.0mm
ディスプレイサイズ：84.8mm
ドットピッチ：0.212
解像度: 400
表示色：黒、白
グレースケール: 4
フルリフレッシュ時間: 4秒
リフレッシュパワー: 26.4mW(標準)
待機電力:
視野角:

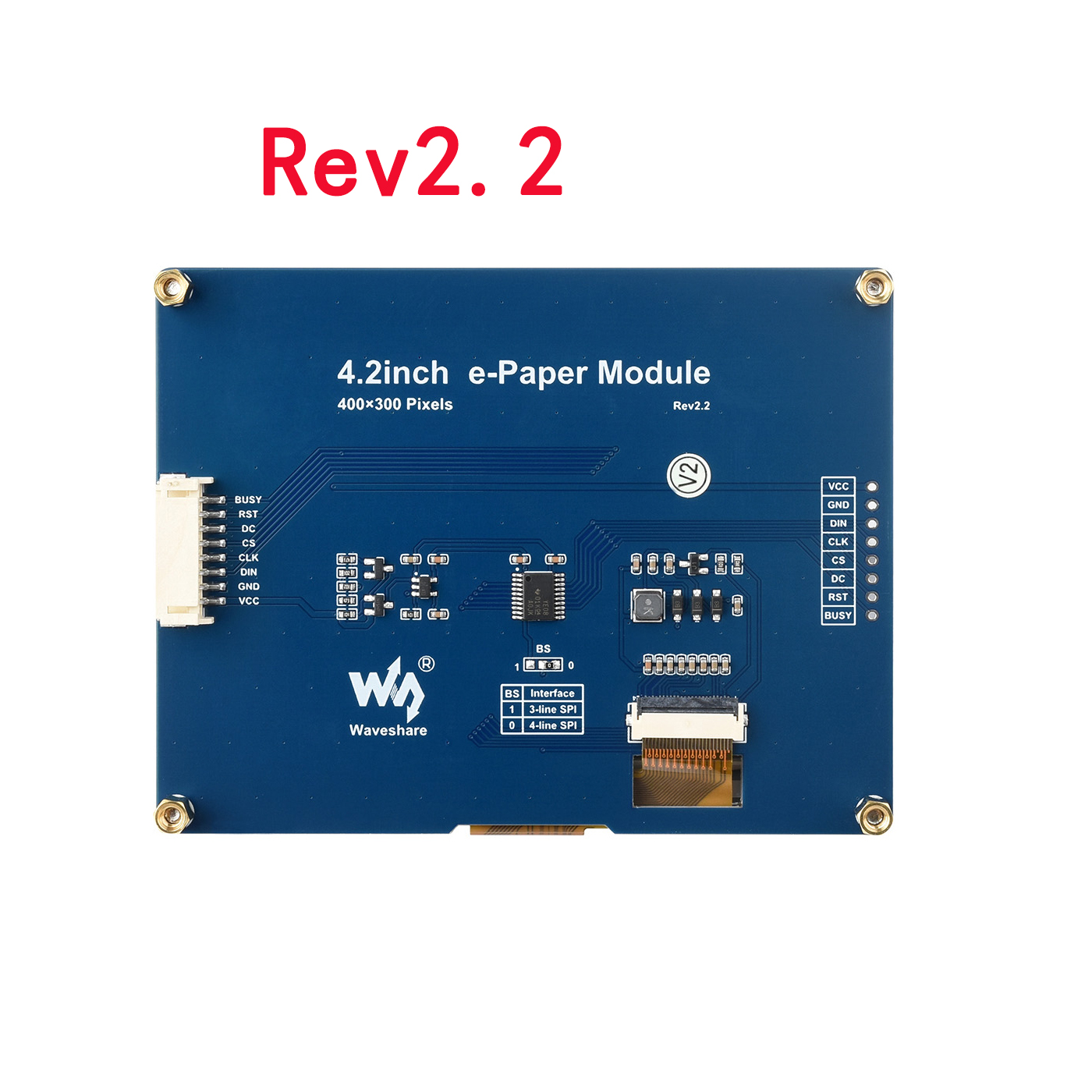

インタフェース
シンボル |
説明 |
VCC |
3.3V～5V |
GND |
地面 |
から |
SPI MOSI ピン |
CLK |
SPI SCKピン |
CS |
SPI チップ選択、ローアクティブ |
直流 |
データ/コマンド選択 (データの場合は High、コマンドの場合は Low) |
RST |
外部リセット、ローアクティブ |
忙しい |
ビジーステータス出力、ローアクティブ |
寸法
