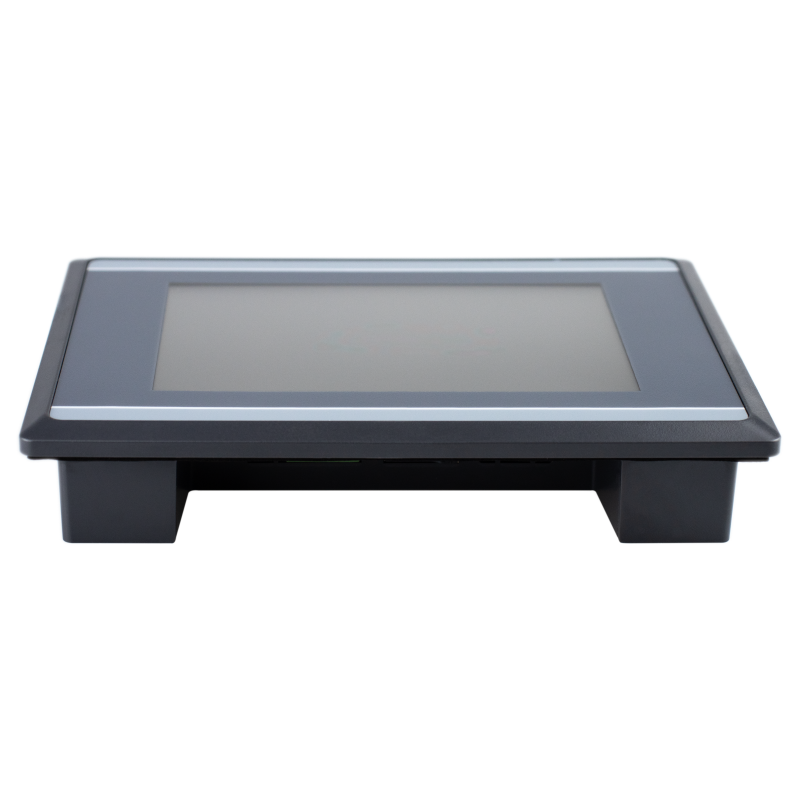

4.3 インチ産業用タッチスクリーン HMI パネル – AMT043 シリーズ

AMT043 シリーズは、PLC ベースのオートメーション システム用に設計されたコンパクトな 4.3 インチ タッチスクリーン HMI ターミナルです。高性能 ARM9 CPU、RS232/RS485 通信、堅牢な産業グレード設計を備えたこの製品は、制御キャビネットと組み込みシステムの統合に最適なインターフェイスです。

主な特長

• 画面: 4.3 インチ TFT LCD、解像度 480x272、260K 色

• 輝度: 250 cd/m²、LEDバックライトおよび輝度調整付き

• タッチテクノロジー: 4線式抵抗膜工業用タッチスクリーン、硬度4H

• プロセッサー: 600MHz ARM9、8MB DDR2 RAM

• ストレージ: 16MB SPI NOR フラッシュ

• バックライトの寿命：20,000時間

• コミュニケーション：RS232またはRS485シリアルポート（1チャンネル）

• ダウンロードインターフェース：SDカード対応

• 電源: DC9 ～ 30V、±250V サージ保護付き

• 保護等級：フロントパネルIP65（パネル取付時）、リアハウジングIP20

• 取り付け：標準パネルカットと端子台配線

アプリケーション

• 組み込み産業オートメーション システム

• コンパクトPLC制御盤

• マシンインターフェースソリューション

• 設備監視端末

この製品を選ぶ理由

• コンパクト：スペースが限られた用途に最適（わずか200g）

• 幅広い電圧入力：DC9～30Vに対応し、高いサージ保護を実現

• 安定したパフォーマンス: ARM9 CPU と SPI NOR フラッシュによる高速で信頼性の高い動作

• 環境適応力：-10℃～50℃で動作、-30℃～70℃で保存

• 簡単な統合：SDカードプログラムダウンロードとターミナルポート通信

技術仕様

• モデルオプション:

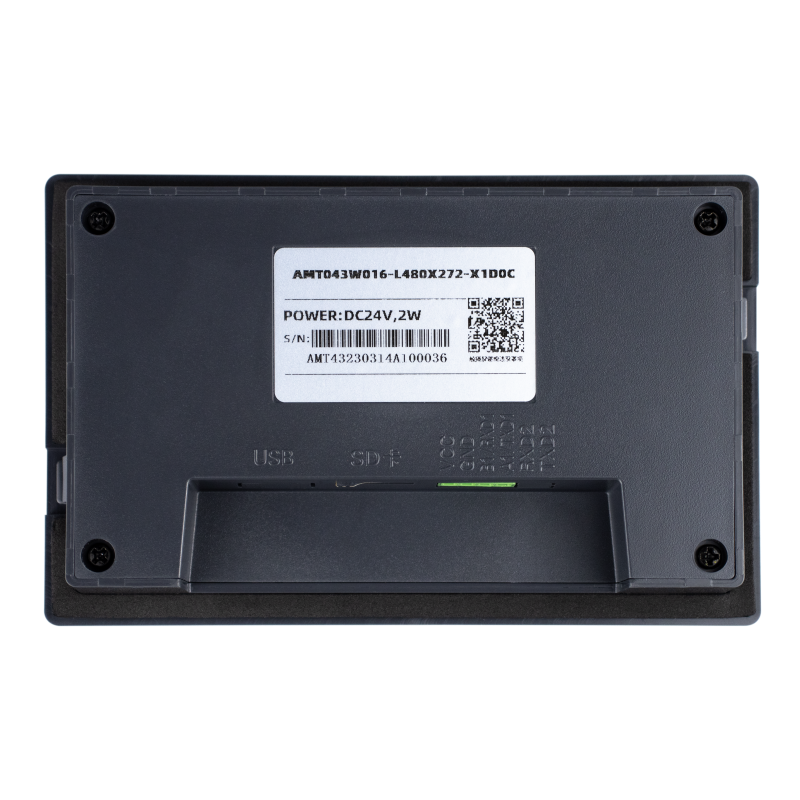

  • AMT043W124-L480X272R-X1D0C (16MB、RS485)

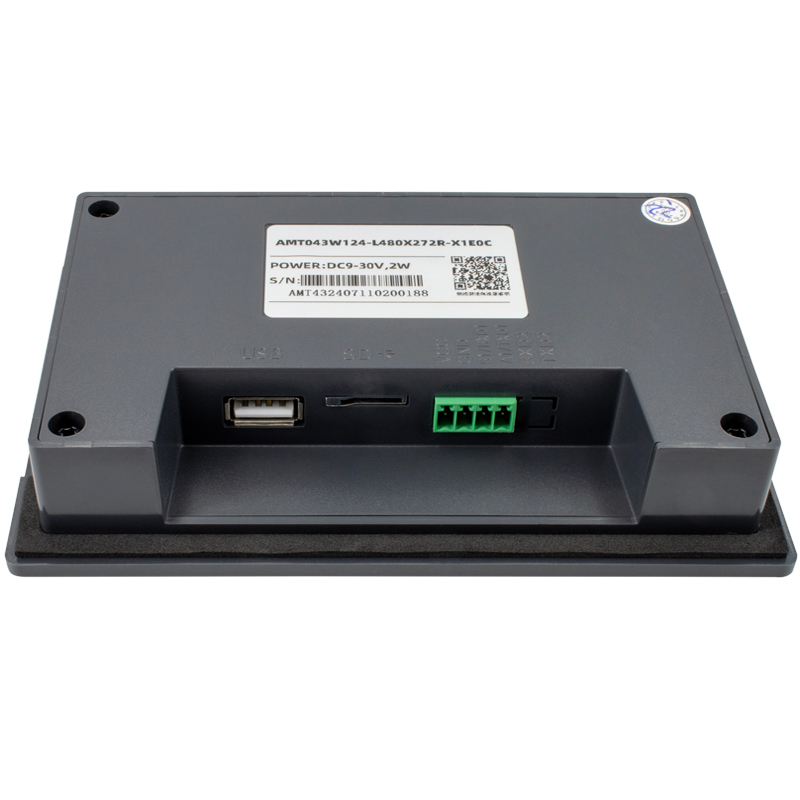

  • AMT043W124-L480X272R-X1E0C (16MB、RS232)

• 消費電力：最大2W

• カットアウト寸法：130×78mm

• 外形寸法：142×90.5×27mm

• コンプライアンス: CE

• 冷却: パッシブ自然冷却

• 重さ：200g

AMT043 シリーズの電源および通信インターフェイスのピン定義

AMT043シリーズ製品技術仕様
