PLC 産業用制御 RS232/RS485 PLC およびオートメーション システム用 7 インチ タッチスクリーン HMI AMT070 シリーズ
PLC 制御用 7 インチ産業用タッチスクリーン HMI – AMT070 シリーズ
AMT070 シリーズは、産業オートメーション向けに設計された信頼性の高い高性能 7 インチ タッチスクリーン HMI を提供し、UCOS システム サポート、ARM9 プロセッサ、RS232/RS485 通信、および 800x480 解像度を備えています。制御キャビネットや工場のインターフェースに最適で、さまざまな産業用途に耐久性、明瞭さ、柔軟性を提供します。
モデル | AMT070W124-L800X480R-X1D0C (16M、485通信) | AMT070W124-L800X480R-X1E0C (16M、232通信) |
オペレーティング·システム | ユーコス | |
画面 | 7 | |
解像度 (Px) | 800×480 | |
色の濃さ | 262K | |
輝度 | 250cd/平方メートル | |
バックライト | LED（明るさ調整対応） | |
LEDの寿命 | 20,000時間 | |
タッチパネル | 4線式抵抗膜式工業用タッチスクリーン（表面硬度：4H） | |
CPU | 600MHz ARM9、8MB DDR2 メモリ搭載 | |
ストレージ | 16MバイトSPI NORフラッシュ | |
RTC (リアルタイムクロック) | サポートされています | |
ブザー | サポートされています | |
電源オフ時のデータ保持 | サポートされていません | |
USBポート | 1× USB2.0デバイスポート、SDカードスロット | |
プログラムのダウンロード方法 | USBダウンロードケーブル、SDカード | |
通信インターフェース | 1× シリアルポート、RS232 または RS485 | |
定格電力 | 最大2W | |
定格電圧 | DC9～30V | |
電源保護 | ±250Vのサージ保護機能 | |
許容停電時間 | < 5ms | |
CE | EN61000-6-2:2005、EN61000-6-4:2007に準拠 | |
動作温度 | -10℃～50℃ | |
保管温度 | -30℃～70℃ | |
湿度 | 10 ～ 90% RH (結露なきこと) | |
耐振動性 | 10～25Hz（X、Y、Z方向、2g/30分） | |
冷却方法 | 自然冷却 | |
保護等級 | 前面パネル：IP65（平面設置時） | |

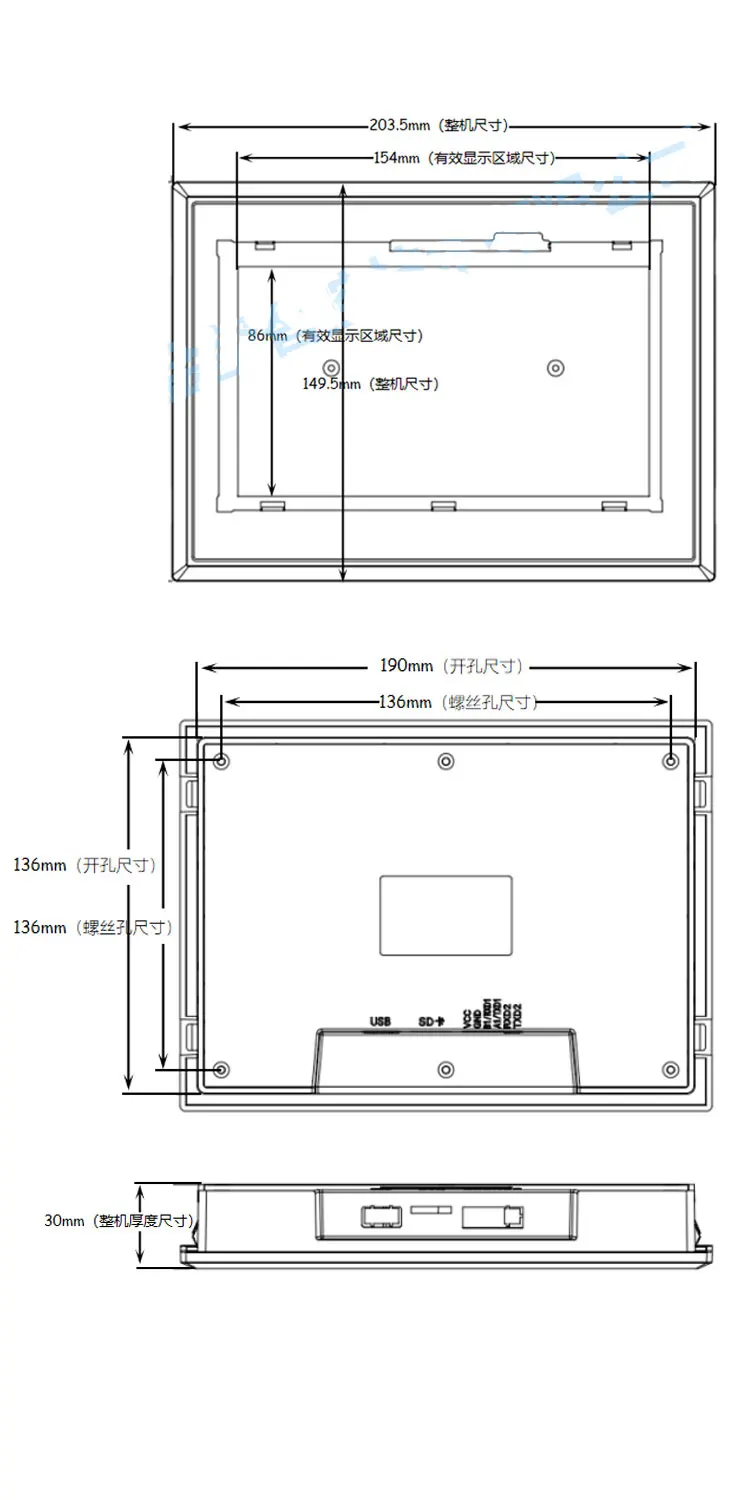

全体の寸法 | 190.5×105.4×17.3mm | |
アクティブな表示領域 | 154×86mm | |
パネルカット寸法 | 190×136mm | |
正味重量 | 300g |
主な特長
画面: 7 インチ TFT LCD、解像度 800x480、260K 色、輝度 250 cd/m²
タッチパネル: 表面硬度 4H の 4 線式抵抗膜式工業用タッチスクリーン
CPU: 600MHz ARM9 プロセッサ、8MB DDR2 RAM オプション
ストレージ: 16MB SPI NOR フラッシュ
バックライト：20,000時間の寿命と明るさ調整が可能なLED

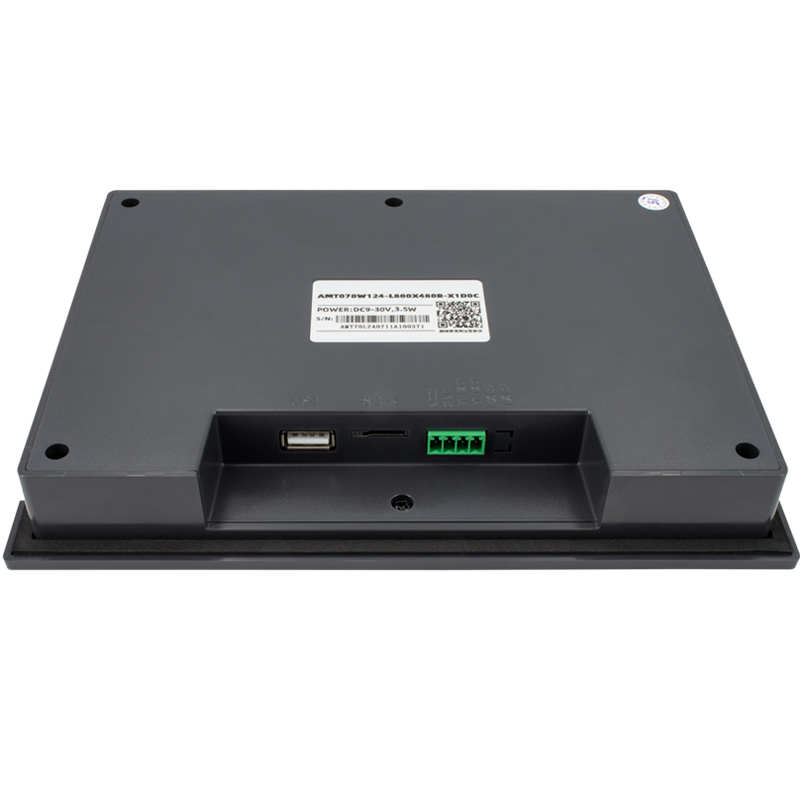

インターフェース：USB2.0デバイスポート、SDカードスロット
コミュニケーション：RS232またはRS485（選択モデル）
電源: DC9 ～ 30V、±250V サージ保護付き
取り付け：フロントパネルIP65、リアハウジングIP20
アプリケーション
産業用オートメーションおよび制御システム
PLCインターフェースとモニタリング
工場機械制御盤
ヒューマン・マシン・インターフェース (HMI) 端末
この製品を選ぶ理由
柔軟なコミュニケーション: システムのニーズに合わせて RS232 と RS485 の両方をサポート
頑丈な設計: IP65の前面保護により過酷な環境に耐えます。
広い動作範囲: -10°C～50°Cで動作し、-30°C～70°Cで保存します。
簡単な統合：標準パネル取付と簡単配線に対応
技術仕様
モデルのバリエーション:

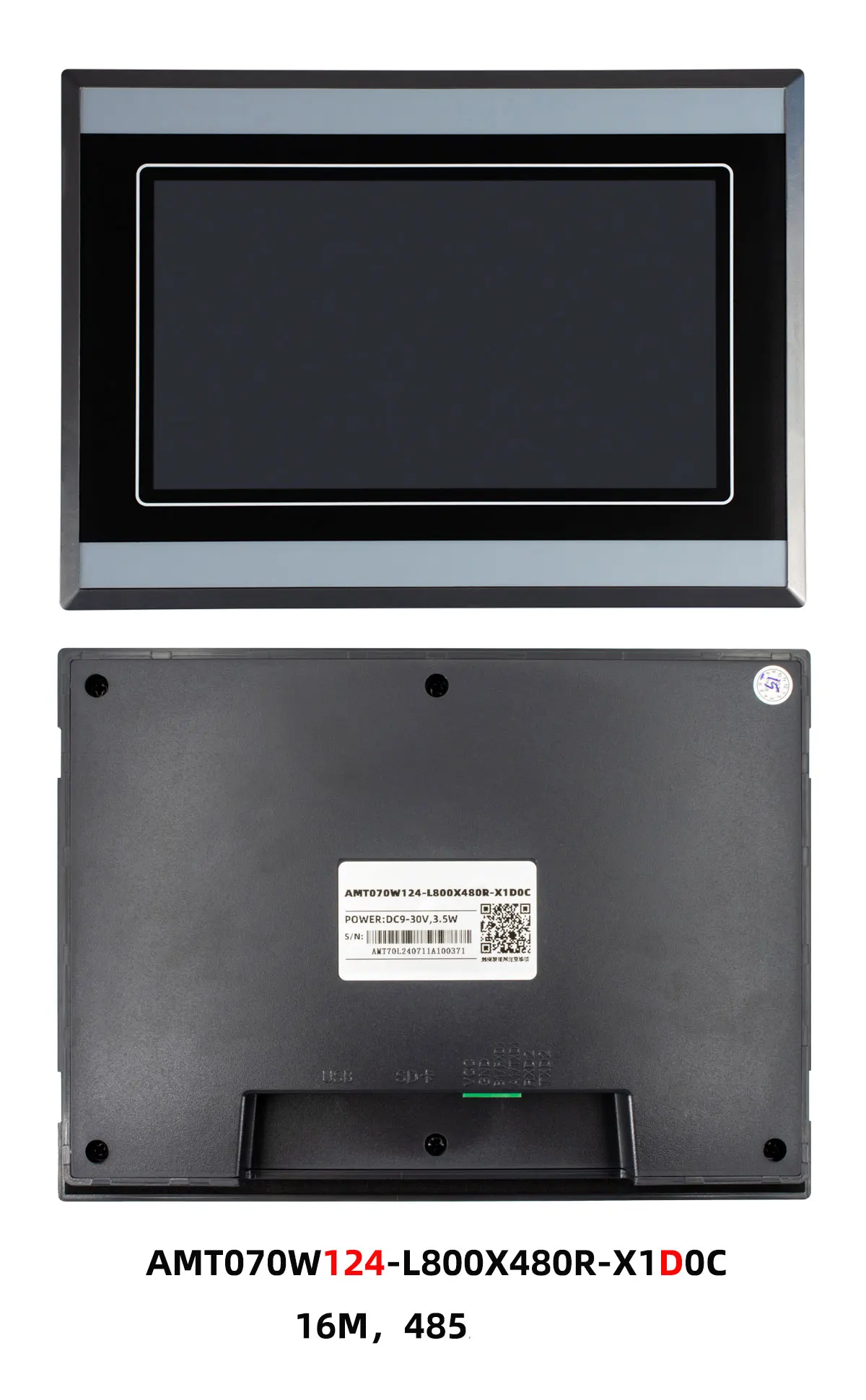

AMT070W124-L800X480R-X1D0C (16M、RS485)
AMT070W124-L800X480R-X1E0C (16M、RS232)
寸法：190.5×105.4×17.3mm
カットアウトサイズ：190×136mm
有効表示領域：154×86mm
重さ: 300g
モデル | AMT070W124-L800X480R-X1D0C (485通信) | AMT070W124-L800X480R-X1E0C (232通信) |
フラッシュメモリ | 16M | 16M |
通信タイプ | 485 コミュニケーション | 232 コミュニケーション |
VOC（パワーポジティブ） | DC9 ～ 30V 電源入力 (正極) | DC9 ～ 30V 電源入力 (正極) |
GND (パワーマイナス) | DC9～30V 電源アース（マイナス極） | DC9～30V 電源アース（マイナス極） |
B1 / RXD1 | COM1: 485B、コントローラーに接続 | COM1: RXD、コントローラーに接続 |
A1 / TXD1 | COM1: 485A、コントローラーに接続 | COM1: TXD、コントローラーに接続 |
