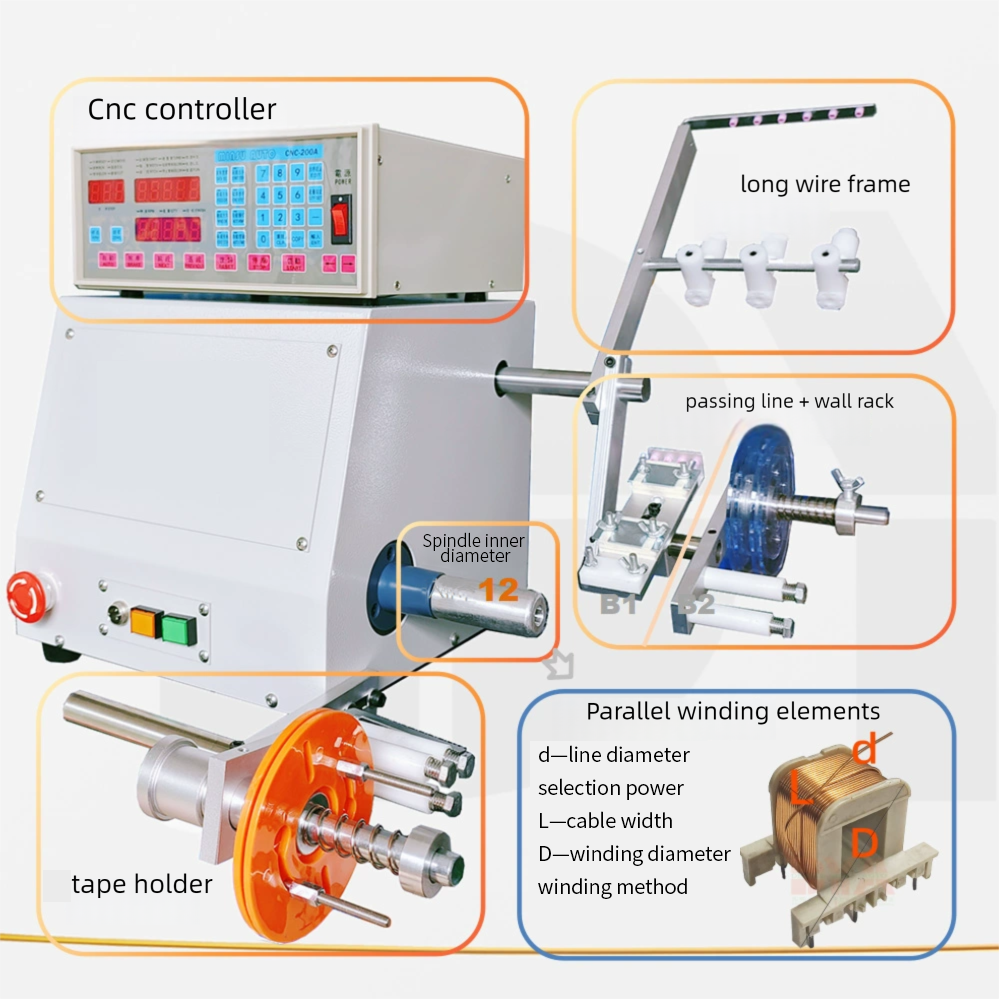

0.03-1.2 ミリメートル CNC 巻線機変圧器自動巻線単軸ブラシレス銅線エナメルケーブルワインダー

製品紹介

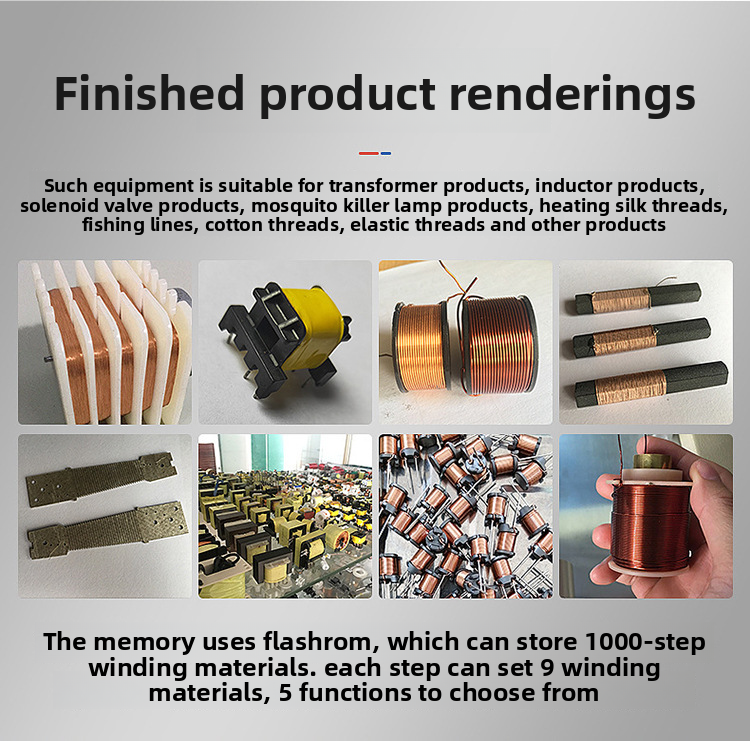

1.このタイプの装置は、変圧器製品、インダクター製品、電磁弁製品、蚊取りランプ製品、電熱線、釣り線、綿線、弾性線およびその他の製品の巻線に適しています。

2. メモリはFLASHROMを使用しており、1000ステップの巻取りデータを保存可能です。 9種類の巻線データと5つの機能オプションをステップごとに個別に設定可能

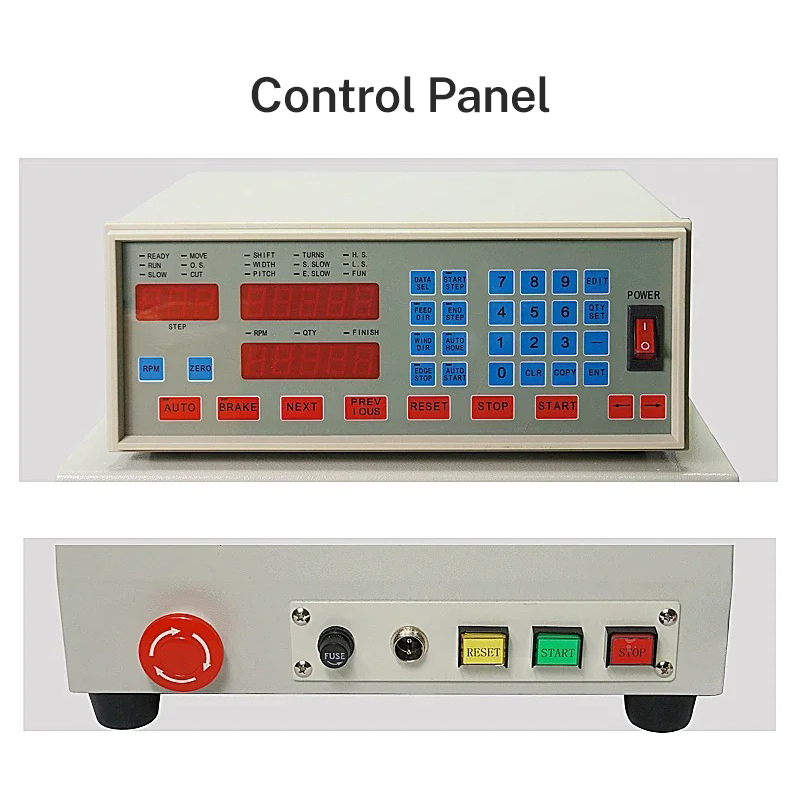

3. コントロールパネル

電子制御表示パネルは直感的でわかりやすく、表示と操作に便利です。

4. 配線精度

ケーブル配線トレイはケーブル配線用に防錆素材を使用しています。要求に応じて直径を調整して精度を向上させることができます

5. 安定した性能

強力な安定性と高い作業効率を特徴とする全銅モーターを採用しています。

製品パラメータ

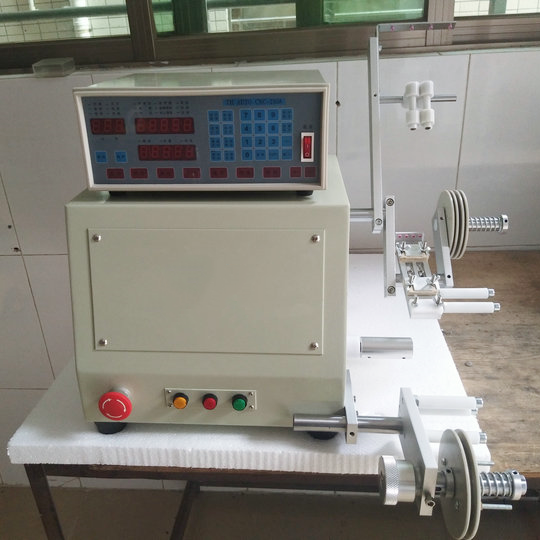

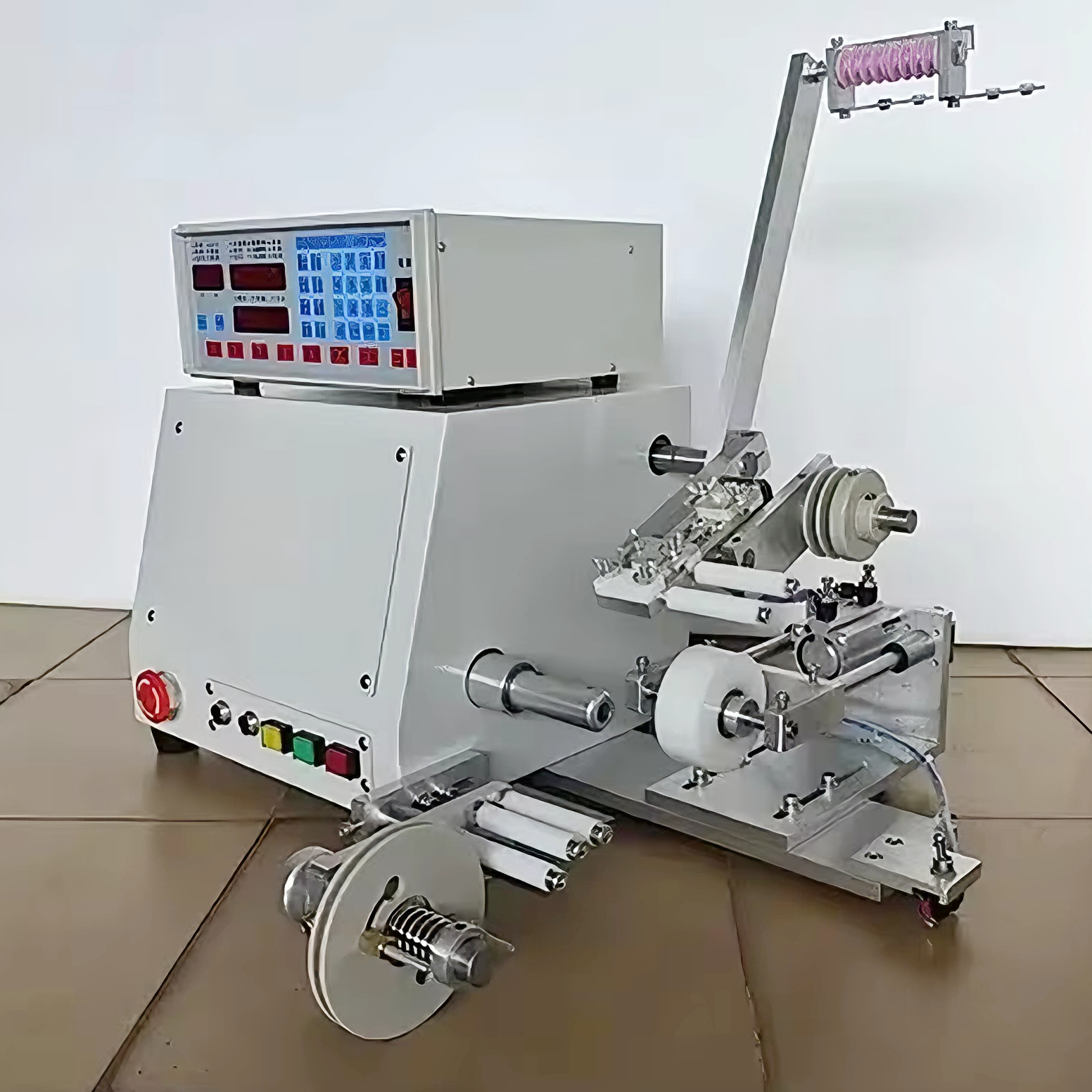

設備名CNC単軸サイドブラシレス巻線機

軸数：単軸

モーター: 400W または 750W DC ブラシレス

リボンケーブルモーター：57ステッピングモーター

最高回転数：6000

電源：AC110V、AC220

周波数: 50/60HZ

適用線径：0.05～1.2

最大幅: 100MM

メモリグループ：999グループ

最大回転直径: 200MM

機械の正味容量: 30KG

機械の正味寸法: 320*340*400

取り付け後の付属品のサイズは550*480*530です。

巻線機の性能特徴には次のような利点があります。

配線精度は高く、最大2線まで対応可能です。スピンドルの位置決めは正確なので、効率を高めるために手動でワイヤを保持する必要がある昔ながらの方法を完全に置き換えることができます。

ランダムな付属品: 1. 電源コード 1 本。 2. フットスイッチ1つ; 3. ランダムなツールのセット。 4.取扱説明書 1冊

初めて本機をご利用になるお客様は必ずお読みください

電源を接続し、電源を入れた状態で設定を行ってください。単一スロットのスケルトンを例に挙げると、次のようになります。

まず、最初のステップ シーケンスを設定します。

1. 最初のステップシーケンスに従います。この時点で、ステップシーケンスのデジタル表示が点滅します。 1 を入力し、入力キーを押して保存します。

2、終了ステップ設定:

1. シングルスロットのスケルトンなので、エンドステップシーケンスも 1 になります。(マルチスロットの場合や途中でタップが必要な場合は、2 より大きい値を入力する必要があります。) エンドステップシーケンスキーを押し、1 を入力し、入力キーを押して保存します。

これでステップシーケンスの設定が完了し、巻線データの設定に入ります。

3、巻線データ設定:

1. ステップ設定キーを押し、次に入力キーを押してデータ設定インターフェイスに入ります。このとき、データ表示部の数字が点滅します。

2. この時点で、始点表示灯が点灯し、始点設定を入力します。 （始点とは、配線するケーブルの開始位置を指します）。

3. この時点で、車幅表示灯が点灯します。幅とはフレームの巻き幅を指します。幅寸法番号を入力し、入力キーを押して保存し、次のステップに進みます。

4. 巻き始め位置を設定すると線径表示灯が点灯します。線径とは銅線のサイズを指します。実際の線径より少し大きめに設定してください。正確な増加量は巻き上げ効果によって異なります。線径サイズ番号を入力し、入力キーを押して保存し、次のステップに進みます

5. この時点で、総回転数表示灯が点灯します。総巻数とはスケルトン巻の総巻数を指します。数字キーを直接押して対応する数字を入力し、入力キーを押して保存し、次のステップに進みます。

6. このとき、遅巻き開始表示灯が点灯します。スロー巻きの開始とは、巻き始めの速度がどれだけ遅くなるかを意味します。一般的にはそうではありません

7. この時点で、

数字キーを直接押して入力し、入力キーを押して保存して次のステップに進みます。

8. この時点で、高速表示灯が点灯します。

モーターの最高回転速度は毎分6000回転です。 80 を入力すると 6000 の 80%、つまり 1 分間に 4800 回転になります。 60 を入力すると毎分 3600 回転になります。数値を入力したら、入力キーを押して保存し、次のステップに進みます。

9. この時点で、低速表示灯が点灯します。低速とは低速巻取り時の速度で、通常は10です。低速を0に設定することはできませんのでご注意ください。入力後、入力キーを押して保存し、次のステップに進みます。

これでデータの入力は完了です。リセットボタンを押すと、リボンバーが自動的にプリセットされた開始点の位置に戻ります。

注意事項

巻きデータを設定する際は、リボンケーブルの巻き方向表示灯に注意してください。リボン ケーブル方向インジケータ ライトがオンかオフかは、リボン ケーブルが左から右、および右から左に移動することを示します。巻き方向は同じです。自動復帰、自動スタートは通常点灯します。

注意事項

1. 巻き取りデータを設定すると、最初の各ステップが自動とブレーキになり、巻き取り方向が自動的に位置に戻り、ライトが自動的に開始し、ライトが消えます。

2. ステップ 2 から最後までの他のすべてのステップは自動で行われ、ブレーキ ライトが点灯し、電源コードの方向が自動的に所定の位置に戻り、自動スタート ライトが点灯します。

3. 設定が完了したら、リセットキーを押します。これで設定は完了です。

4. 治具を取り付け、フレームを配置し、ワイヤーを巻き付けます。巻線が少し細い場合は、スタンバイ状態でステップ設定キー→入力キーを押して巻線データ設定に入り、線径を変更してください。通常、設定線径は実際の線径より少し大きめに設定してください。正確な増加量は実際の巻き上げ状況によって異なるため、それに応じて調整する必要があります。

5. 巻いた後にフレームの端に重なりがある場合も同様です。スタンバイ状態でステップ設定キーを押し、入力キーを押して巻取データ設定に入ります。幅データを変更します。通常、幅データは実際の幅より少し小さめに設定する必要があります。実際の状況に応じて対応する調整を行ってください。
