Coolmay プログラマブル コントローラー L02 シリーズ plc モニター rs485 イーサネット ポート modbus プロトコル

モデル

L02M32T

L02M32R

L02M24T

L02M24R

プログラミング言語

ラダー図(LD) / 命令リスト / シーケンシャルファンクションチャート(SFC)

プログラム容量

32kステップ

重量(kg)

0.35

ストレージ容量

日付 (D)

[D0~D127] 128点 一般 / [D128~D7999] 7872点 保持 / [D8000~D8511] 512点 特殊

エクスパンション(R)

【R0～R22999】23000ポイント。パワーダウン保持サポート/[R23000~R23999]。1000ポイント内部使用

拡張モデル

最大 31 ユニットの制限: それぞれ最大 12 のアナログ入力/出力

最大l/o

FX3U モード: 512 ポイント; FX3Gモード：256点（入力点と出力点の合計）

CPU デジタル I/O

16DI/16DO

12DI/12TH

CPUアナログI/O

/

4AI/4AO

AIタイプ

/

2*0-10V、2*0-20mA(4-20mA)

AOタイプ

/

2*0-10V、2*0-20mA(4-20mA)

タイマーT

[TO～T199] 200点 100ms 一般 / [ [T250～T255] 6点 100ms 保持

[T246～T249] 4点 1ms 累積保持 / [T256～T319] 64点 1ms 一般

[T200～T245] 46点 10ms 一般

※10msタイマーはスキャン周期に影響されます。

スキャン周期が 12ms の場合、タイマーは 12ms になり、1 回実行されます。

16ビットカウンタC

【CO～C15】16点 一般

32ビットカウンタC

【C200～C219】20点 一般

【C220～C234】15点保持

【C235～C245単相シングルカウント】【C246～C250単相ダブルカウント】

【C251～C255 二相ダブルカウント】

高速パルス

4チャンネル150KHz 4チャンネル50KHz

高速カウンタ

単相6チャンネル60KHz、

または AB(Z)相 2 チャンネル 60KHz AB 相 1 チャンネル 10KHz

実行タイプ

L02M32T/L02M24T: トランジスタ出力、負荷最大 500mA、ローレベル NPN、COM をマイナスに接続

L02M32R/L02M24R: リレー出力、負荷最大 2A、ドライ接点、COM はプラスまたはマイナスに接続可能

デフォルトのCOM

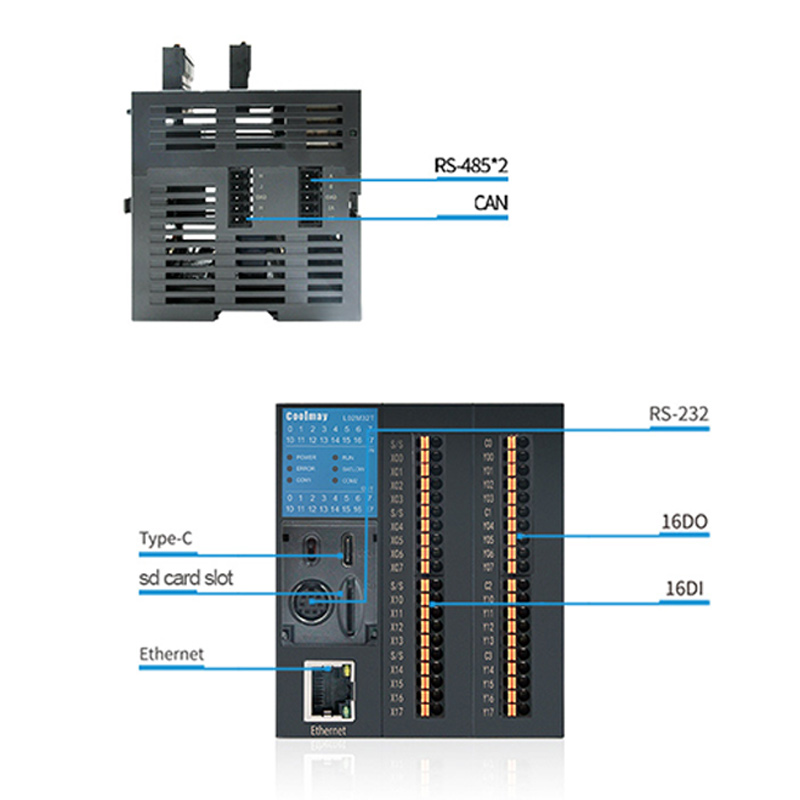

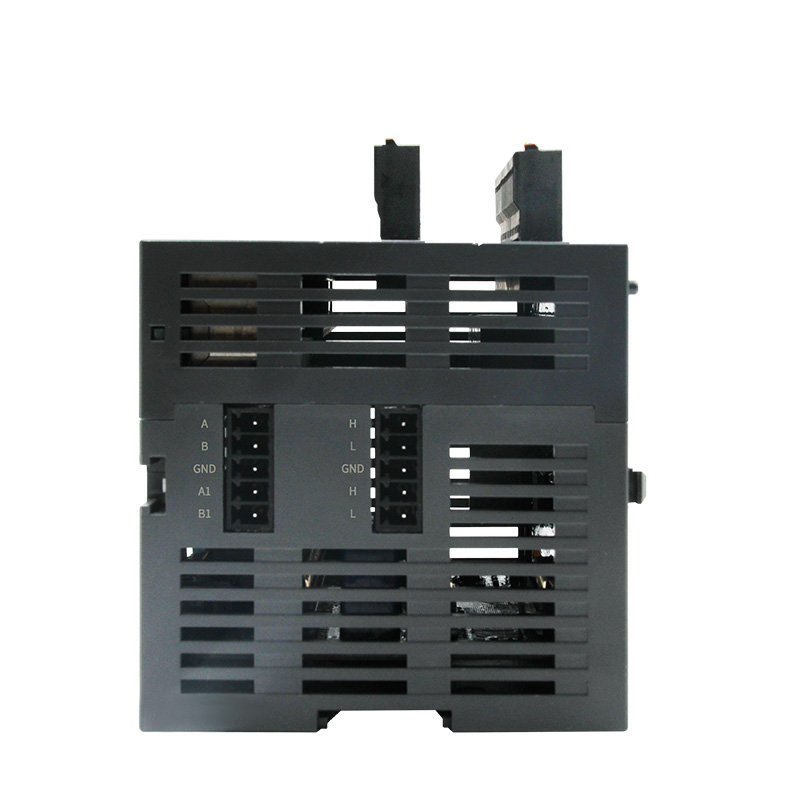

Type-C、RS-232、RS-485*2、イーサネット、CAN

プロトコル

プログラミングポート Modbus RTU、Modbus TCP、Modbus UDP、

フリーポートプロトコル、CAN、イーサネット/IP、BDボード

データバックアップ機能 なし

バッテリーストレージ

プログラム

フラッシュROM

保持領域

MRAMには書き込み制限がない

カレンダー(RTC)

市販の電池 CR1620（別売）

自己診断

CPUの異常、内​​部メモリの異常など

定格入力電圧

24VDC(土10%)

ソフトウェア

と互換性がありますGXワークス2
