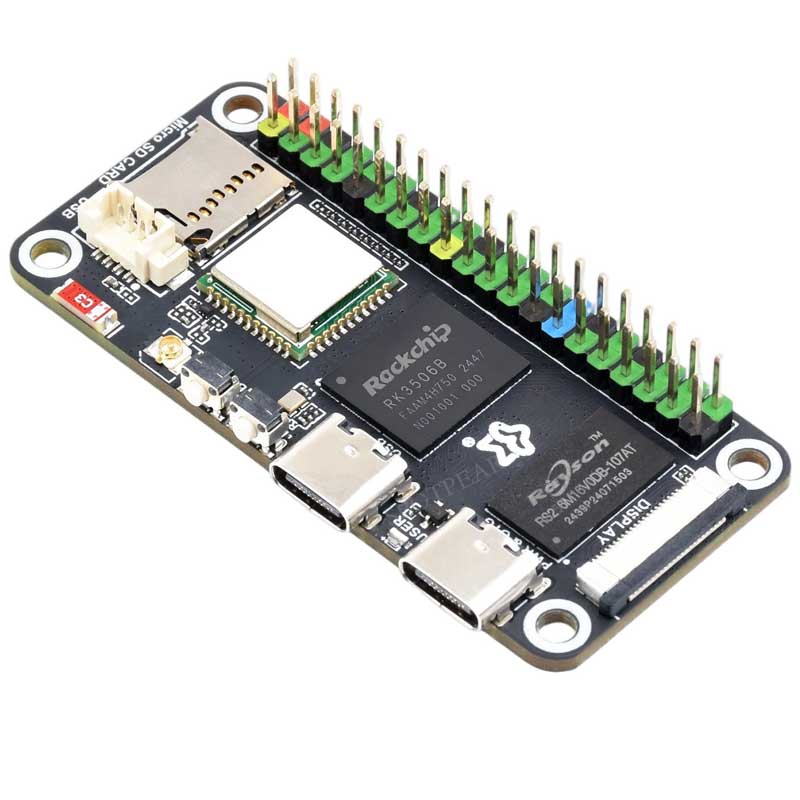

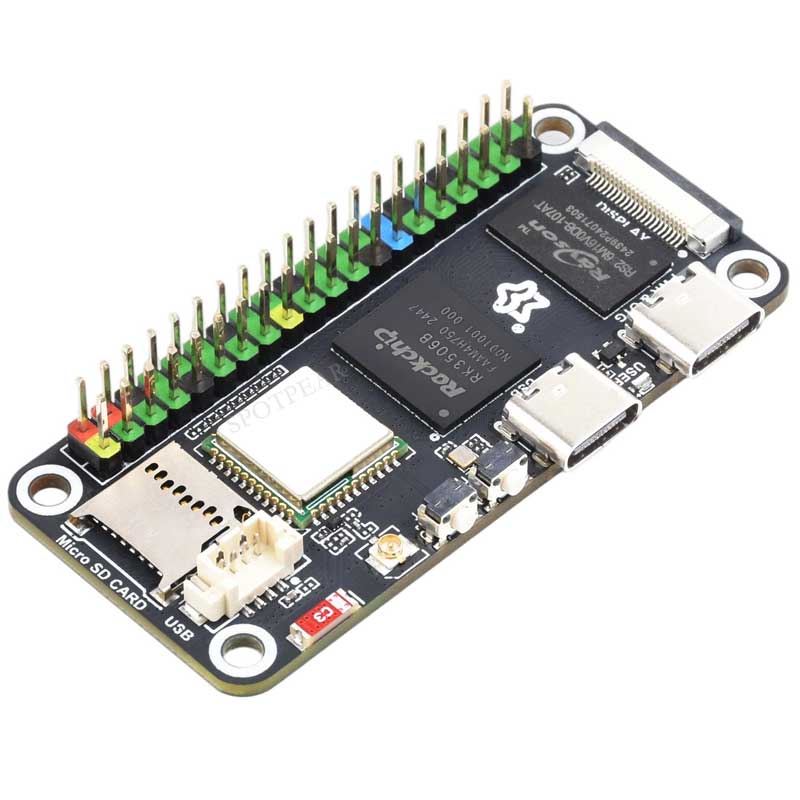

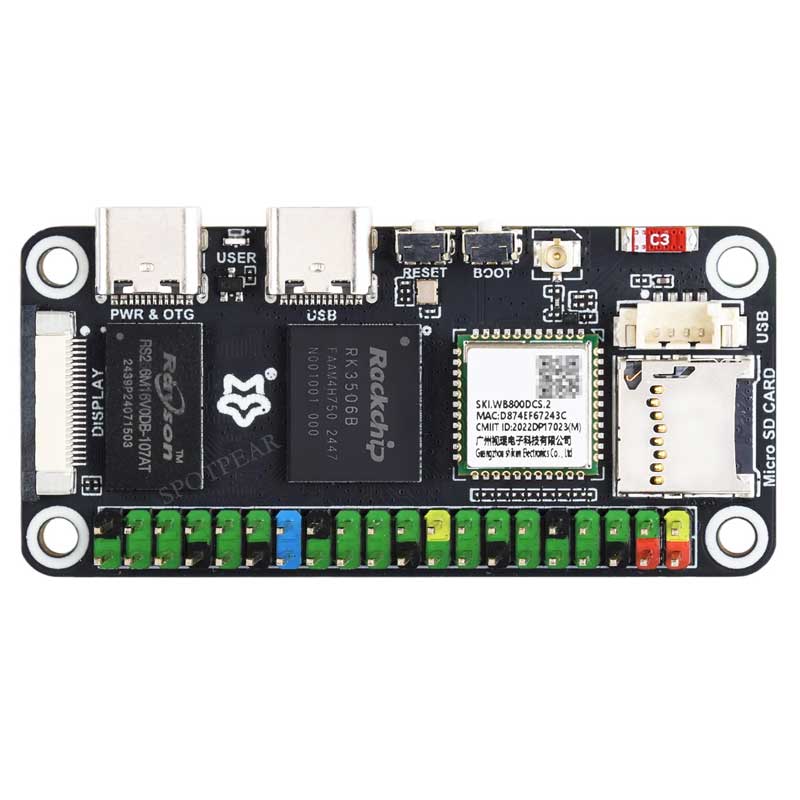

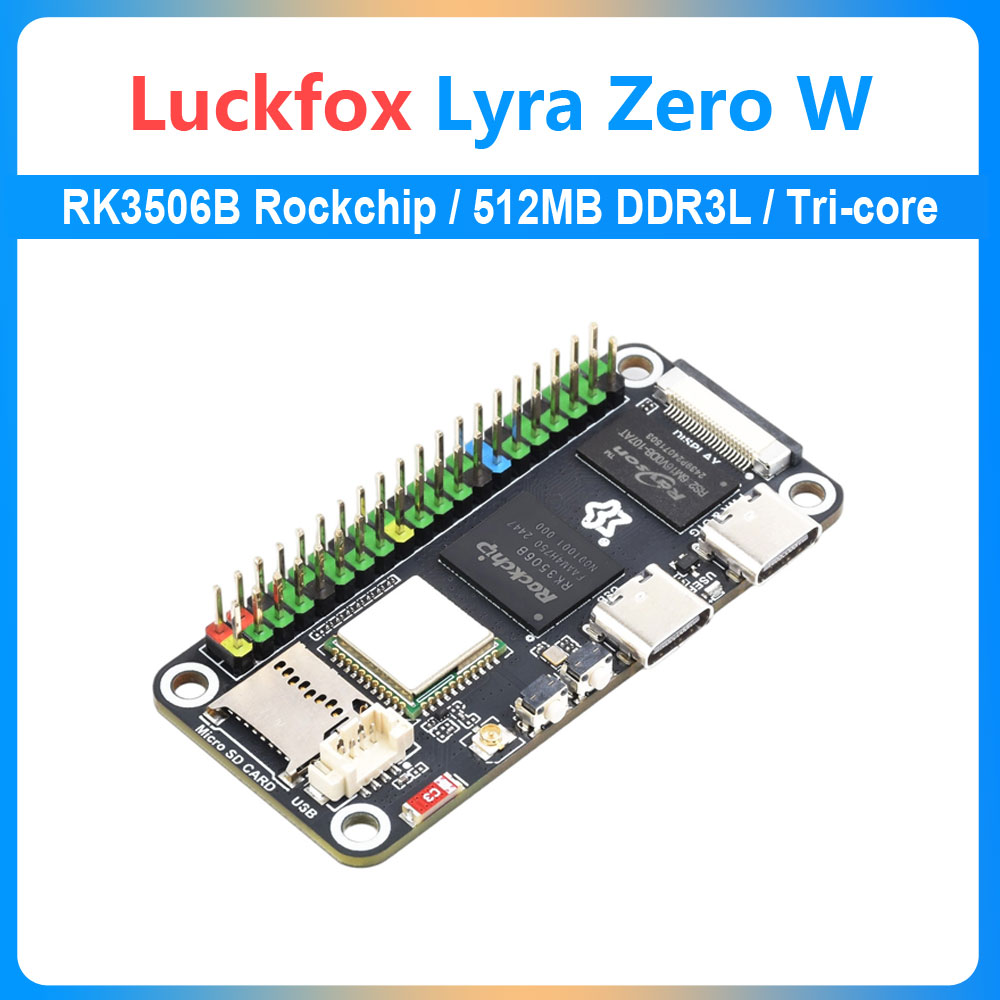

Luckfox Lyra Zero W Linux 開発ボード RK3506B Rockchip 512MB MIPI/DSI ディスプレイサイズ用 Raspberry Pi Zero と互換性
ラックフォックスライラゼロW
Luckfox Lyra Zero W は、Rockchip RK3506B チップをベースにしたマイクロ Linux 開発ボードで、開発者にシンプルで効率的な開発プラットフォームを提供するように設計されています。この製品は、MIPI DSI、SDMMC、USBなどを含む複数の高速インターフェースをサポートし、さまざまなアプリケーションシナリオに対応します。低速インターフェースはRockchip Matrix IO設計を採用しており、この設計をサポートするピンで98個の多重化機能を共有できます。 PWM、UART、I2C、SPI、I2S を自由に組み合わせることができるため、迅速な開発とデバッグが容易になります。統合された無線通信モジュールにより、スマート ホームや産業用制御などの IoT 通信シナリオに適しています。

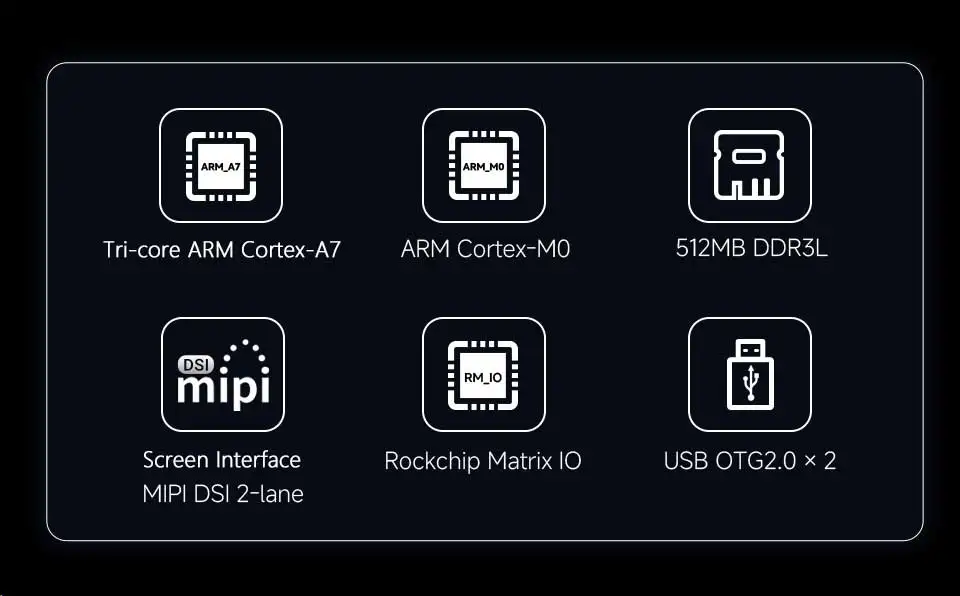

製品仕様
仕様 | ラックフォックスライラゼロW |
プロセッサー | トライコア Arm Cortex-A7 (1.2GHz) Arm Cortex-M0 |
メモリ | オンボード 512MB DDR3L |
USB | ネイティブUSB OTG2.0×1 |
画面インターフェース | 2レーンMIPI DSI |
GPIO | 28 個の Rockchip マトリックス IO ピン |
デフォルトのストレージメディア | SPI NAND フラッシュ (256MB) |
無線通信 | オンボード 2.4GHz Wi-Fi 6 / Bluetooth 5.2 / BLE |

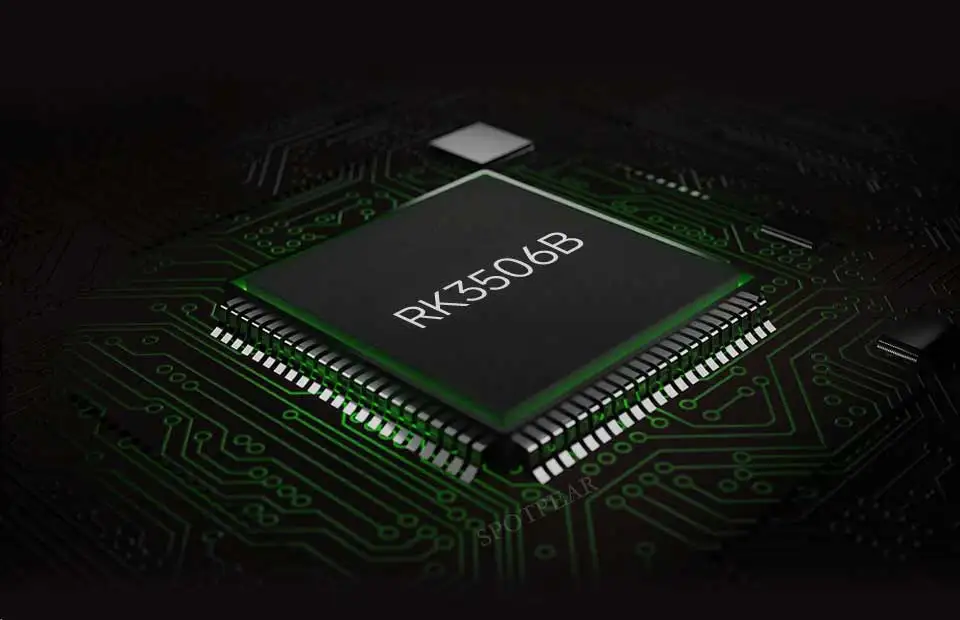

高度に統合された強力なパフォーマンス
トライコア ARM Cortex-A7 32 ビット コア、VFP と統合され、単精度および倍精度浮動小数点演算をサポート
内蔵 ARM Cortex-M0 MCU 設計、SMP および AMP 構成をサポート
DDR3Lメモリインターフェースの拡張をサポートし、さまざまな拡張要件に対応
低速インターフェイスは Rockchip の Rockchip Matrix IO 設計を採用しており、限られたチップ ピンを共有する豊富な多重化機能を可能にし、周辺回路の適応をより柔軟にします。
複数のオーディオ入出力をサポートし、高品質のオーディオ再生および録音機能を提供します。
トライコア ARM Cortex-A7 32 ビット コア、VFP と統合され、単精度および倍精度浮動小数点演算をサポート
内蔵 ARM Cortex-M0 MCU 設計、SMP および AMP 構成をサポート
DDR3Lメモリインターフェースの拡張をサポートし、さまざまな拡張要件に対応
低速インターフェイスは Rockchip の Rockchip Matrix IO 設計を採用しており、限られたチップ ピンを共有する豊富な多重化機能を可能にし、周辺回路の適応をより柔軟にします。
複数のオーディオ入出力をサポートし、高品質のオーディオ再生および録音機能を提供します。
よりシンプルに開発

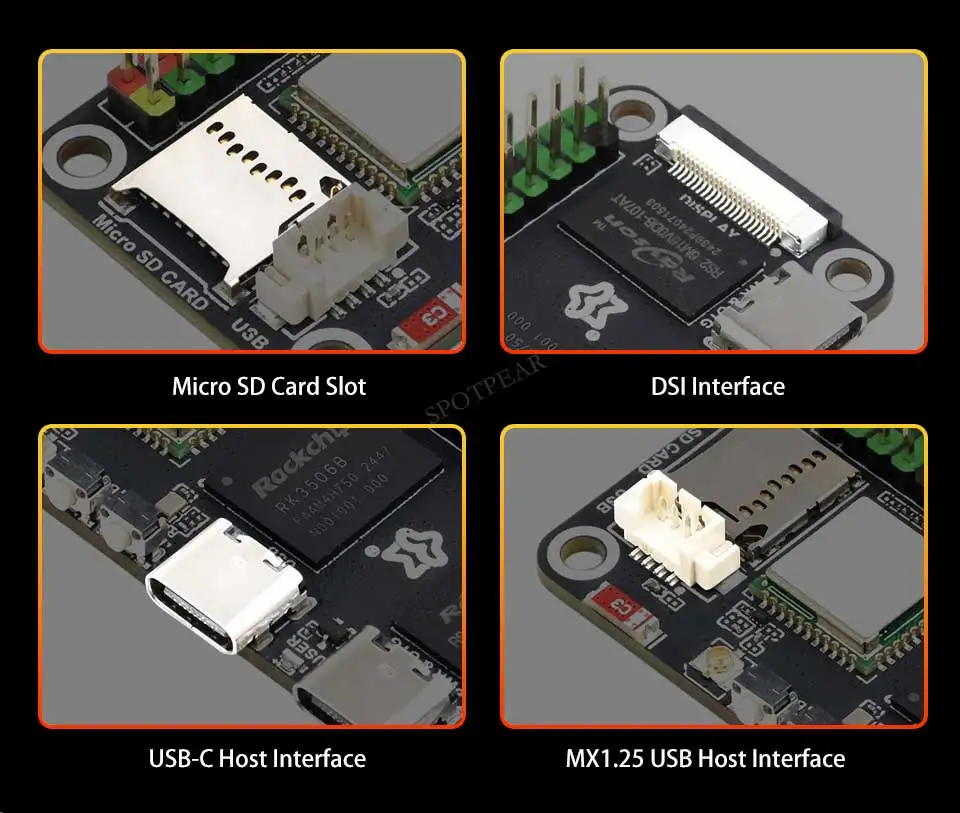

Micro SD カード スロット、DSI インターフェイス、USB-C ホスト インターフェイス、MX1.25 USB ホスト インターフェイスを統合

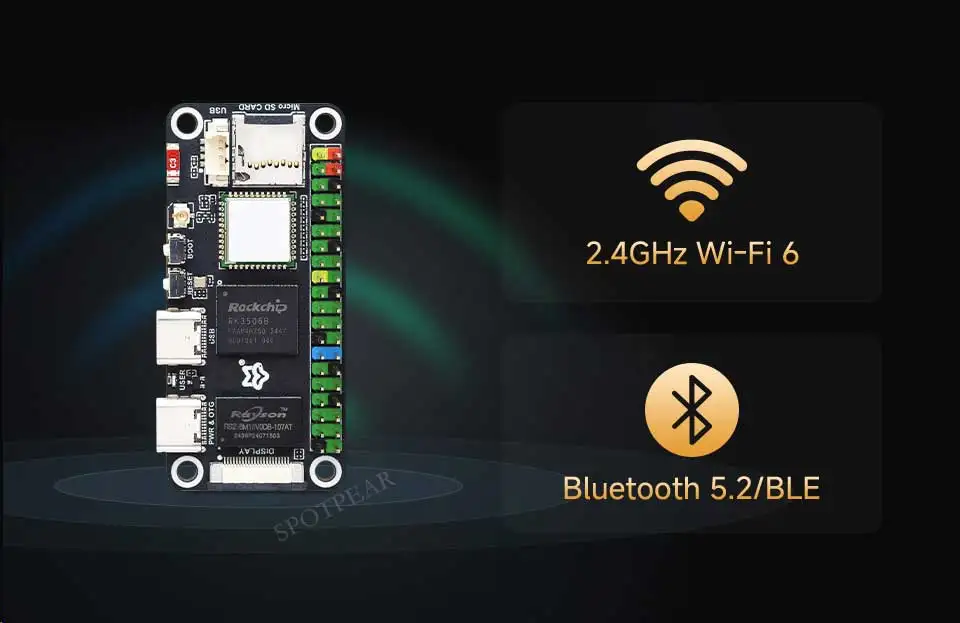

Wi-Fi 6 および Bluetooth モジュール
オンボード 2.4GHz Wi-Fi 6 および Bluetooth 5.2/BLE Bluetooth モジュール。
安定した接続と効率的な伝送。

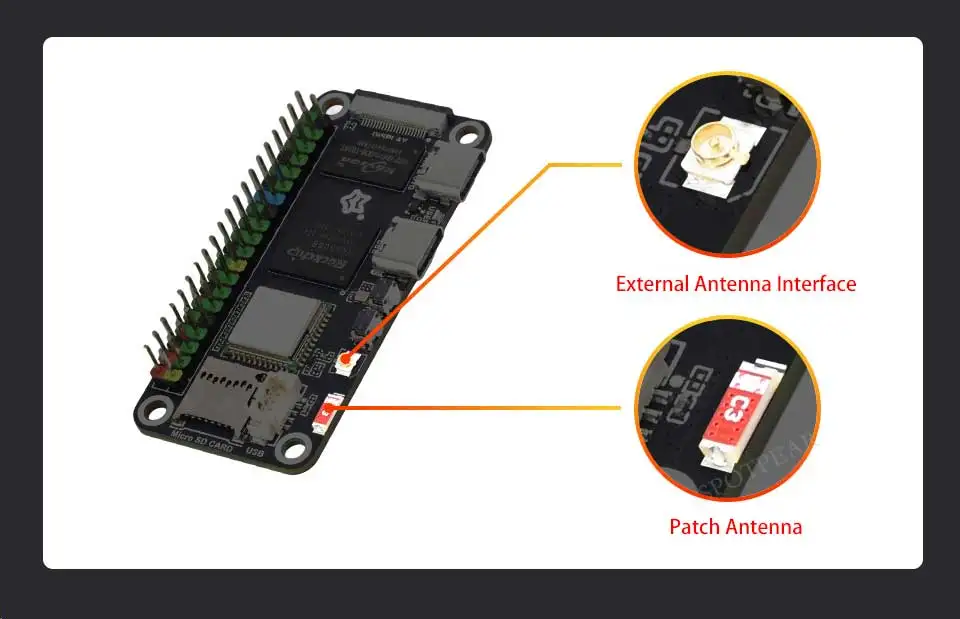

アンテナ切り替え
さまざまな使用シナリオに合わせて、外部アンテナとオンボード パッチ アンテナを柔軟に切り替えることができます。

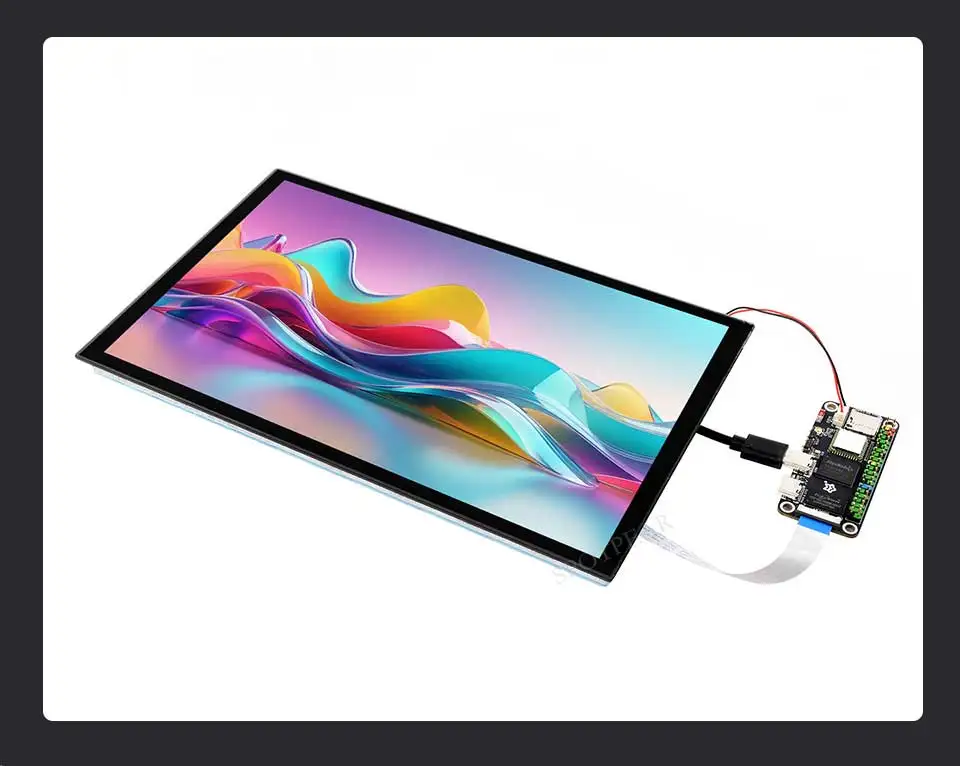

MIPI DSI 2レーンインターフェース
サイズが小さく、パフォーマンスが強力で、大画面を簡単に駆動できます
図示の画面解像度は 800 × 1280 で、サポートできる最大解像度は 1280 × 1280@60Hz です。

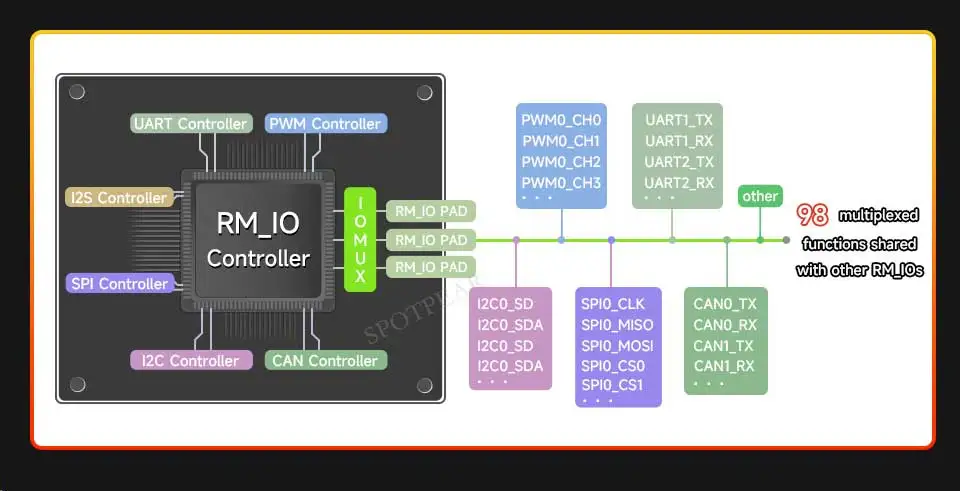

Rockchip マトリックス IO ピン
Rockchip Matrix IO は 98 個の多重化機能を共有し、機能ピンの配分を自由に構成できます。
より多くのアプリケーションシナリオに適しています

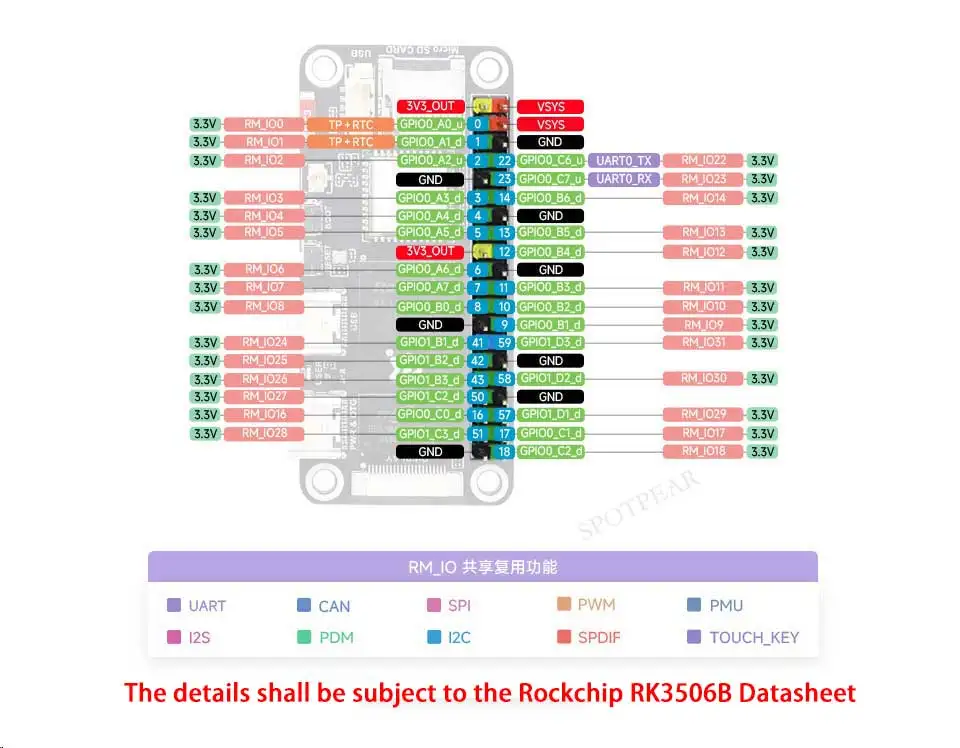

ピンの定義

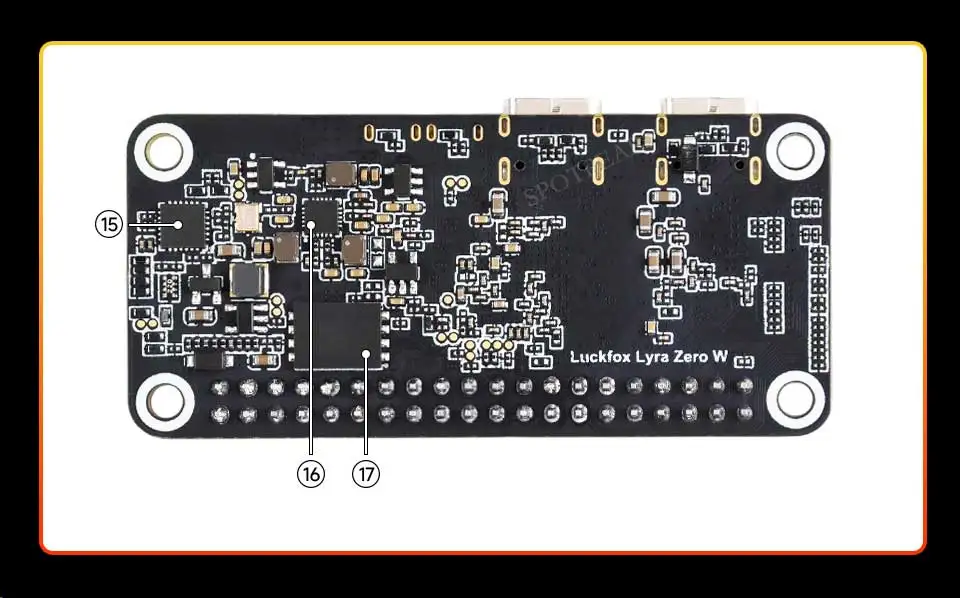

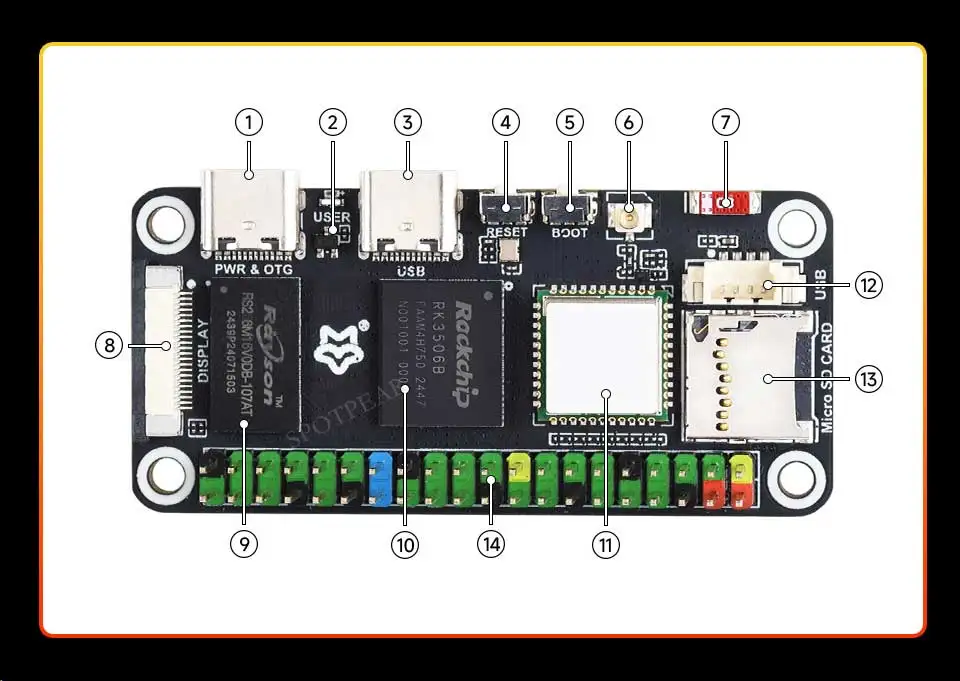

リソースの紹介

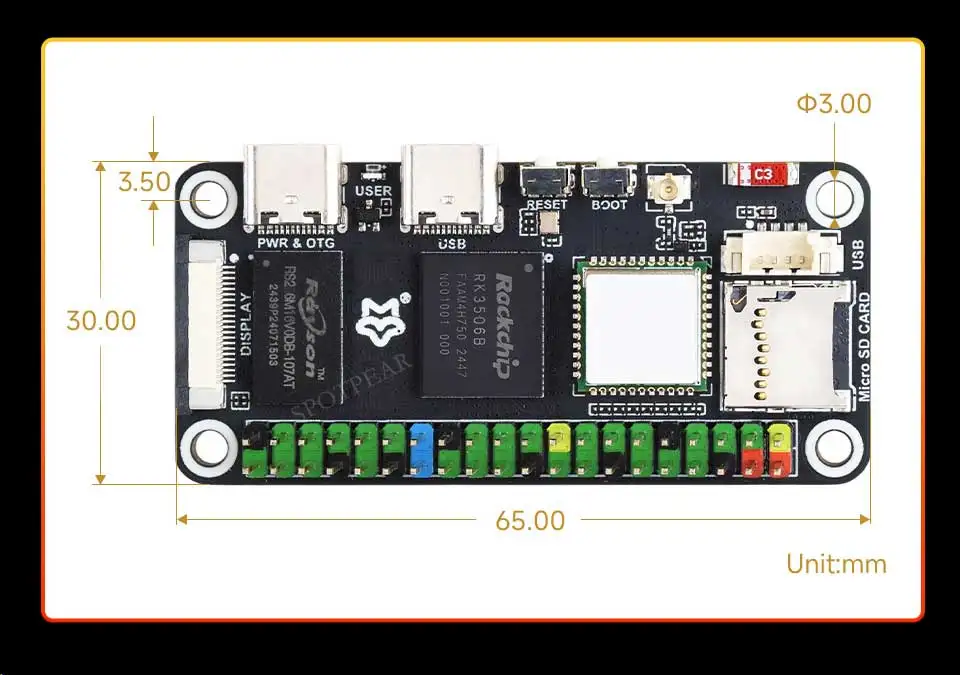

製品サイズ
