新しいアップグレードされた NanoVNA-F V2 ベクトル ネットワーク アナライザ 4.3 インチ 50kHz-3GHz HF VHF UHF VNA SWR アンテナ アナライザ Nano VNA ネットワーク テスター

特徴：

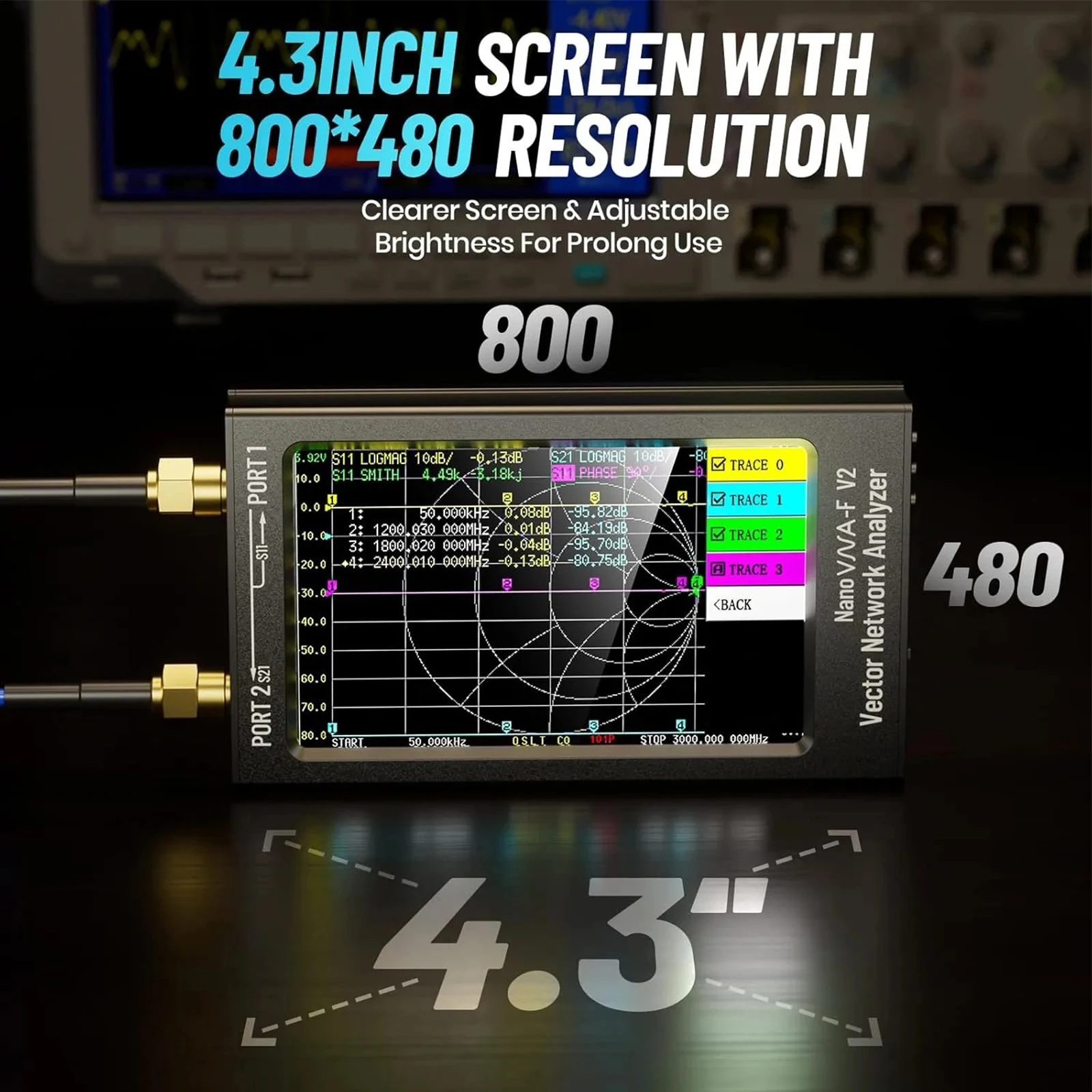

1. 4.3インチIPS LCDディスプレイ、解像度800*480、超広視野角、長時間使用しても目が痛くなりません。

2. すべてのアルミニウム合金ケース、頑丈で耐久性があり、電磁干渉を効果的にシールドして測定精度を保証します。

3.本体サイズは125mm*75mm*20mmで、コンパクトで持ち運びに便利です。

4. 無線周波数インターフェースは SMA で、あらゆる種類の DUT の接続に便利です。

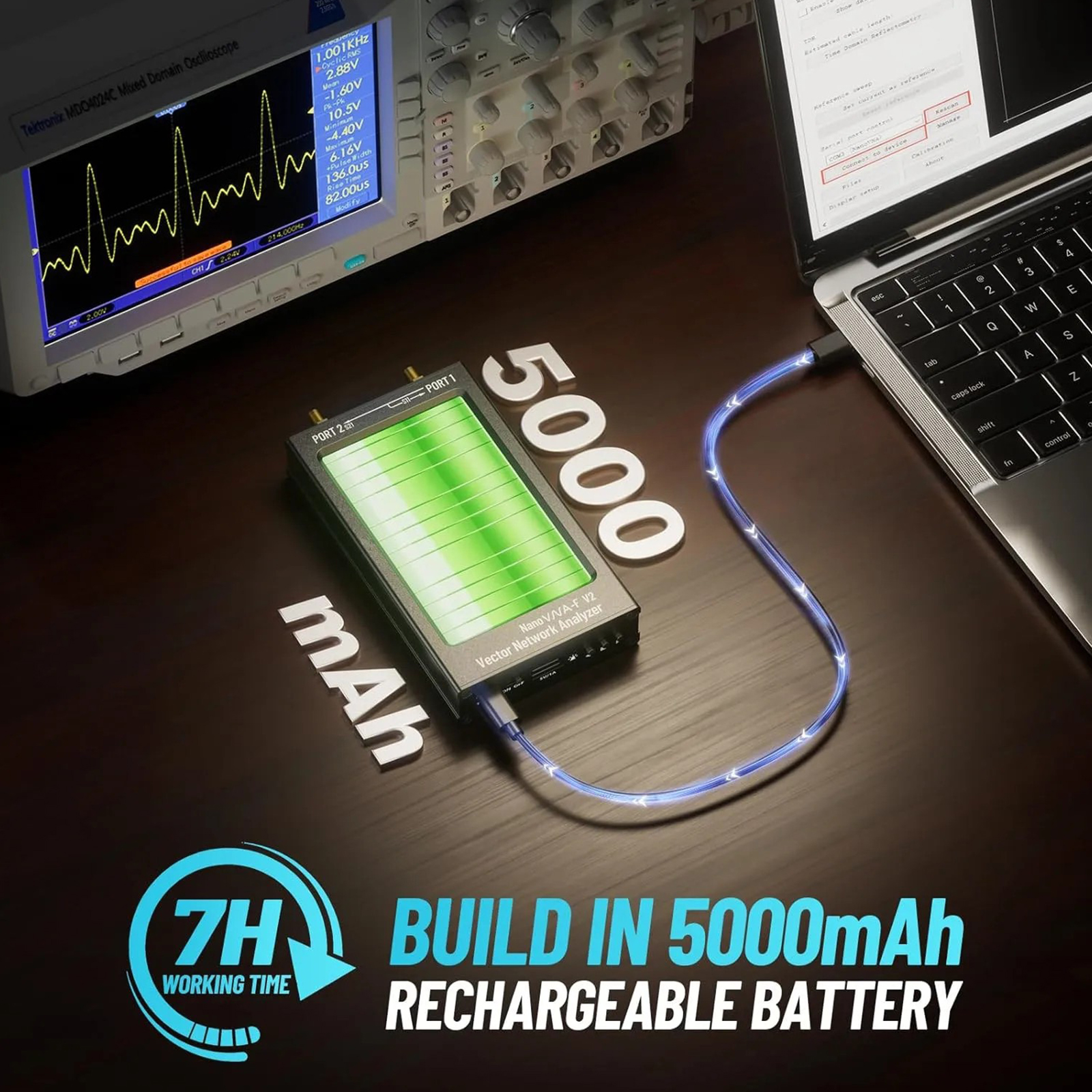

5. 5000mAhの大容量リチウム電池、最大7時間の電池寿命。

6. フルタッチスクリーン設計、同時に 3 つのサイドボタン、柔軟で便利な操作。

7.中国語と英語のインターフェイスをサポートします。

8. ユーザーが測定操作を実行するのに便利な、最適化された UI デザイン。

9.画面の明るさ調整をサポートします。

10. ファームウェアは仮想 U ディスクを介してアップグレードできます。プログラマは必要ありません。ファームウェアは付属の USB タイプ C データ ケーブルを介してアップグレードできます。

11. 標準の高品質校正部品と RG405 位相安定ケーブルにより、校正精度を保証します。

12. USB 電源出力インターフェイスは、5V/1A 電源出力をサポートするように設計されています。

13. 2Aの大電流充電ICを使用し、充電時間を短縮します。

14. ホスト コンピュータ ソフトウェアをサポートし、ホスト コンピュータは中国語と英語のインターフェイスをサポートします。

15. デバイスの画面イメージは、ホスト コンピュータのスクリーンショットを撮ることで取得できます。

仕様：

- 状態: 100% 新品、高品質。

- 商品名: NanoVNA-F V2 アナライザー

- 色: 黒

- 測定周波数: 50KHz -3GHz

- ディスプレイ: 4.3インチ、解像度800*480

- バッテリー: 5000mAh リチウムイオンバッテリー

- RF出力パワー：-9dBm（1GHz以内の誤差：±1dB）

- 周波数精度:

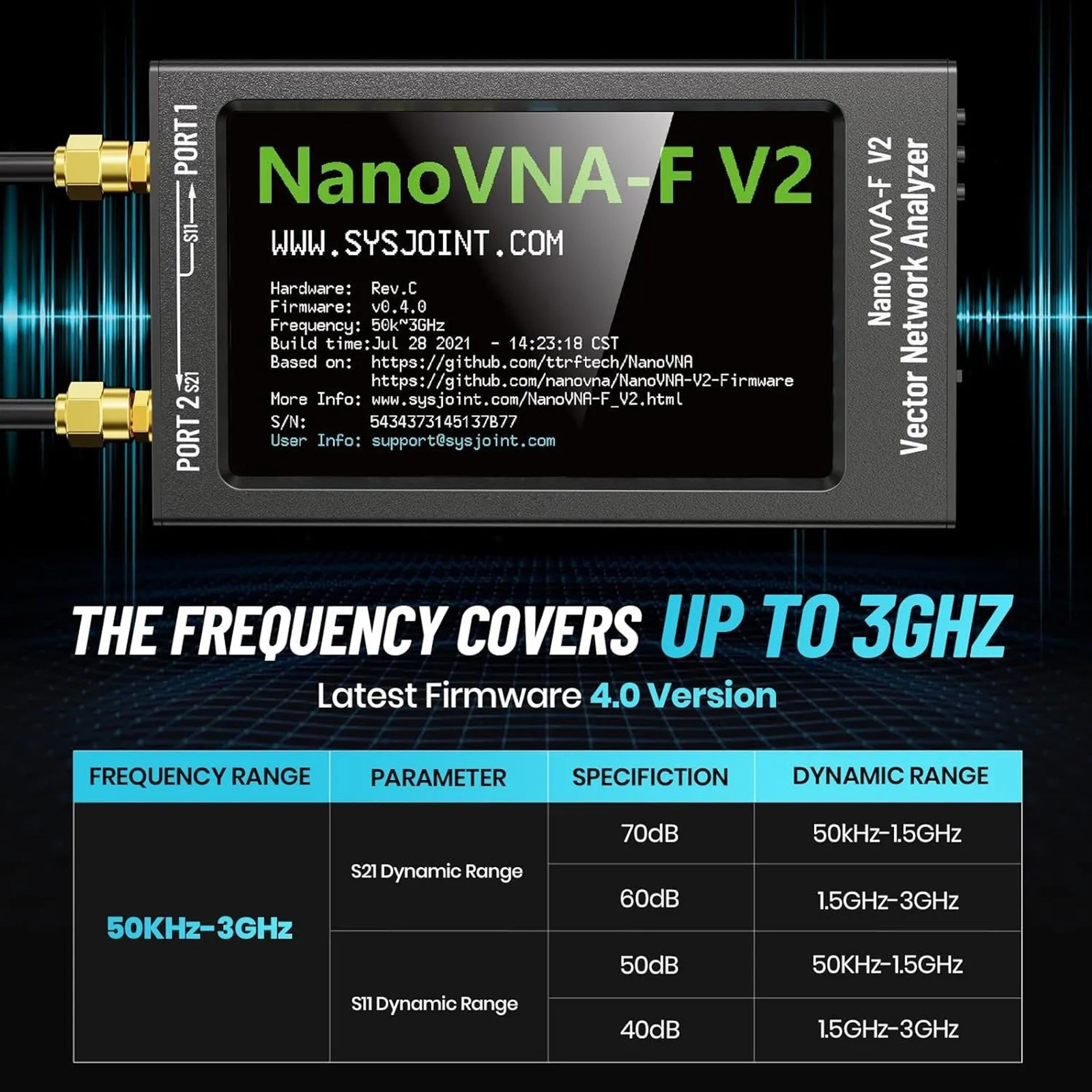

- S21ダイナミックレンジ: 70dB (1.5GHz)、60dB (3GHz)

- S11ダイナミックレンジ: 50dB (1.5GHz)、40dB (3GHz)

- 2ポートリターンロス: 20dB typ (1.5GHz)、13dB min (3GHz)

- キャリブレーションポイントの数: 101 ポイント

- スキャン点数：101点

- トレースの数: 4

- マークポイント数：4（マークポイントバーは画面上で上下に移動可能）

・USBインターフェース：USB Type-C 通信モード：CDC（シリアル）

- 設定保存：5グループ（保存後、次回使用時に直接呼び出すことができ、再調整の必要がなく、次回電源を入れると、前回のシャットダウン前に保存されたパラメータが自動的に呼び出されます）

- キャリブレーション結果の補間をサポートし、測定周波数帯域を調整した後、再キャリブレーションなしで測定できます

- スキャン時間：約1.9秒/1回（50kHz～3000MHzの全周波数帯域）

- Sパラメータ、電圧定在波比、スミスチャート、位相、群遅延などを測定できます。

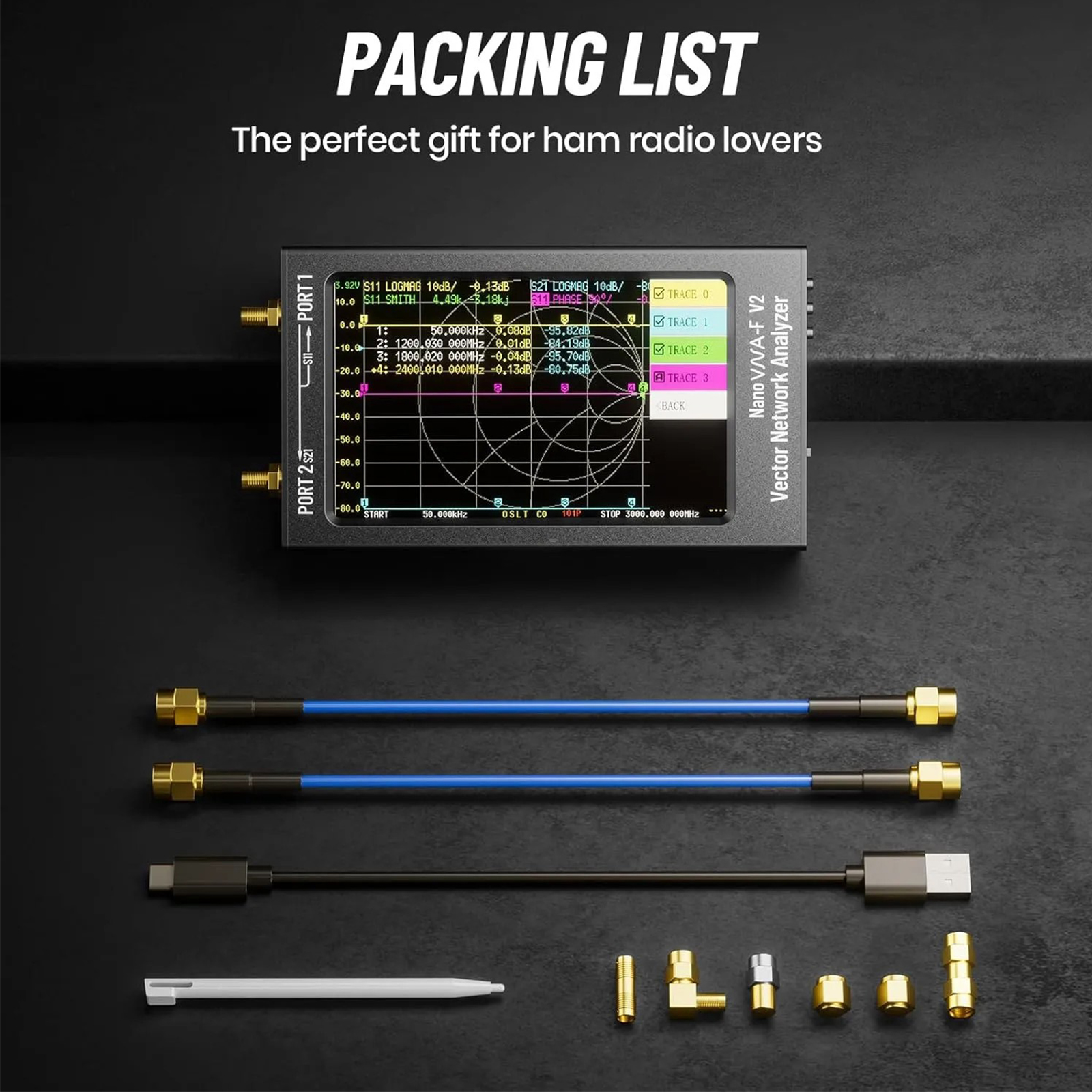

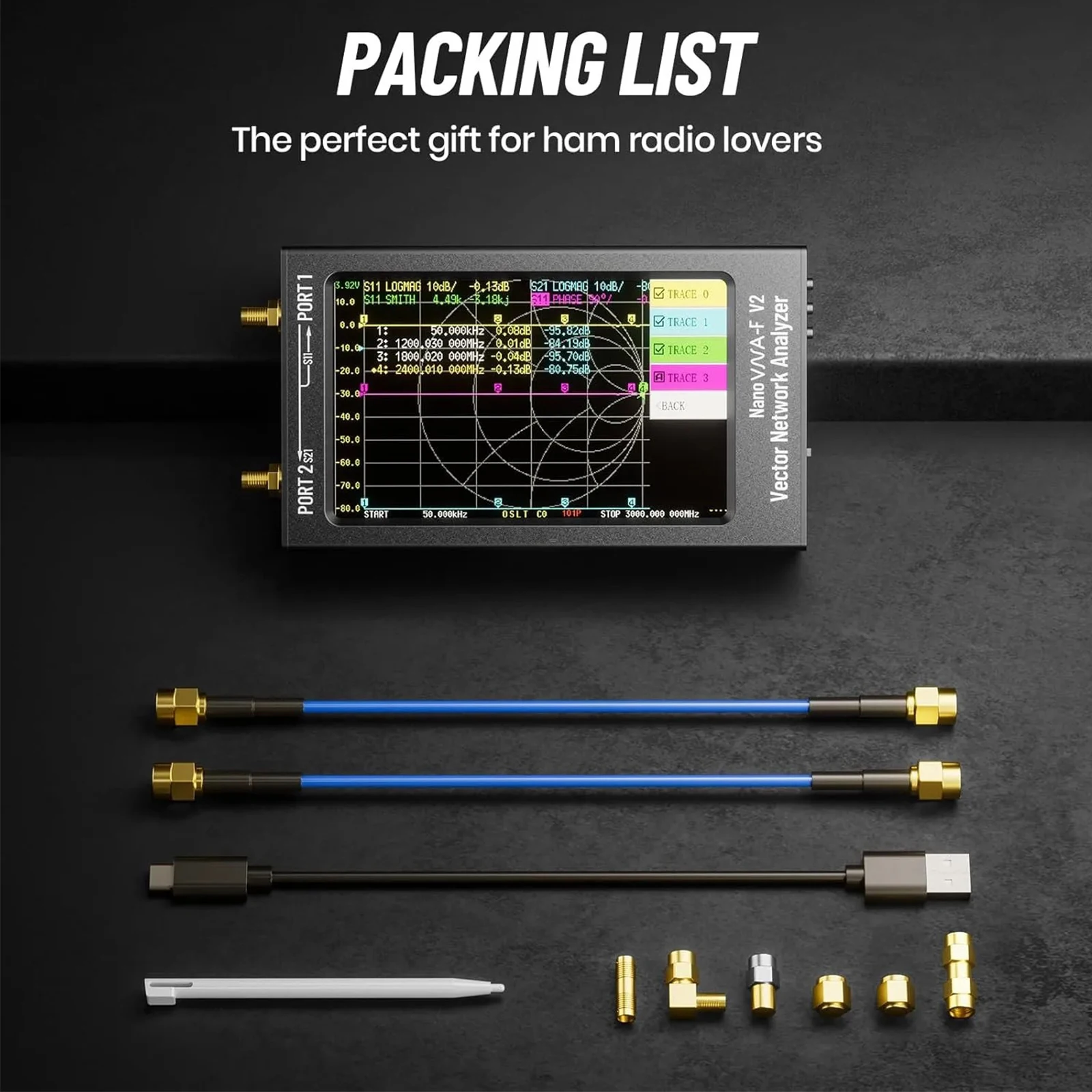

パッケージは以下を含みます：

- 1×ホスト

- 1 x SMA 開回路校正パーツ

- 1 x SMA 短絡校正キット

- 1 x SMA 50Ω 負荷校正キット

- 1 x SMA-KK ダブルヘッドメスアダプター

- 1 x SMA-JJ ダブルヘッドオスアダプター

- 1 x SMA-JKW エルボメス - オスアダプター

- 2 x 20cm SMA-JJ RG405 RF ケーブル

- 1 x USB Type-C データケーブル

- 1×スタイラスペン
