製品説明：
8 ビット分解能、256 タップを備えた 1 つのデジタル ポテンショメータ。
測定用アナログ入力 1 つ、入力インピーダンス 20K、入力範囲 0 ～ 10V。単位はミリボルト (mV) で、分解能は 10mV です。
ポテンショメータは、コンピュータ、PLC、またはその他のホストを介して制御できます。また、デバイスの A0 ポートに対応するアナログ AI ポートを介した、接続されたデバイスの出力の読み取りもサポートします。さらに、PID 閉ループ制御などにも使用できます。
制御方法:
デジタル ポテンショメータのスライド位置は RS485 経由で制御されます。デジタルポテンショメータは256タップで任意に制御可能です。従来のポテンショメータとは異なり、長期使用による磨耗や接触不良が発生しません。反応が早くリニアな変化を実現します。外部キーで制御することもできます。 KUP、KDN、KMIN はそれぞれ制御用のキーに接続されています。
ポテンショメータはMCP41XXシリーズを採用しています。以下はこのシリーズのパラメータのみです。
ポテンショメータ抵抗誤差: ±20%
ポテンショメータのピンが耐えられる電圧範囲: 最小 0V、最大 5V。この範囲を超えないでください。破損する可能性があります。
ポテンショメータのワイパー電流: 最小 -1mA、最大 1mA
一般的なポテンショメータのワイパー抵抗: 52Ω、最大 100Ω
ポテンショメータの温度係数: 800ppm/°C
-3dB帯域幅: 1MHz
動作温度範囲: -40°C ～ 85°C
電源供給方式：
電源電圧：DC12または24V
パワーオフメモリを使用すると、AT コマンドを使用してメモリを持たず、起動後に位置を指定するように設定することもできます。

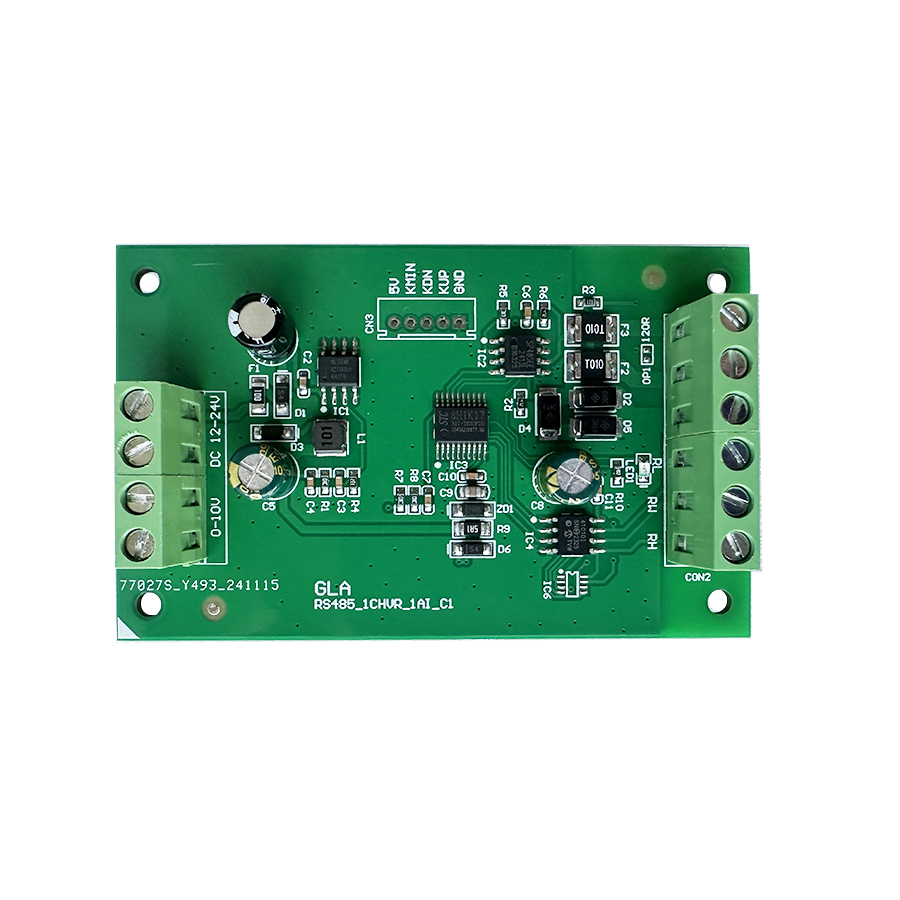

PCBサイズ: 49mm * 79mm

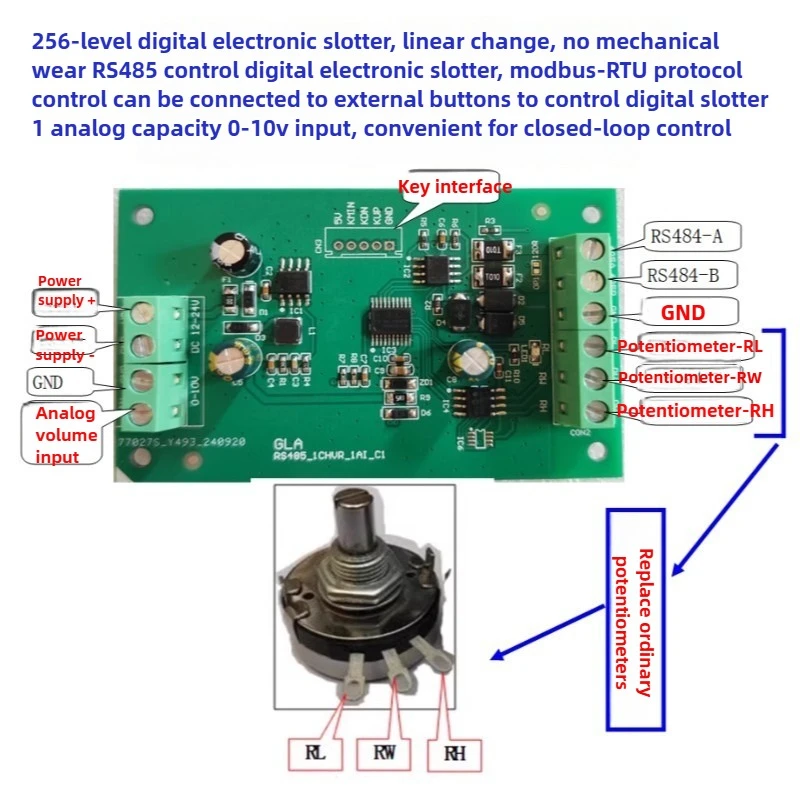

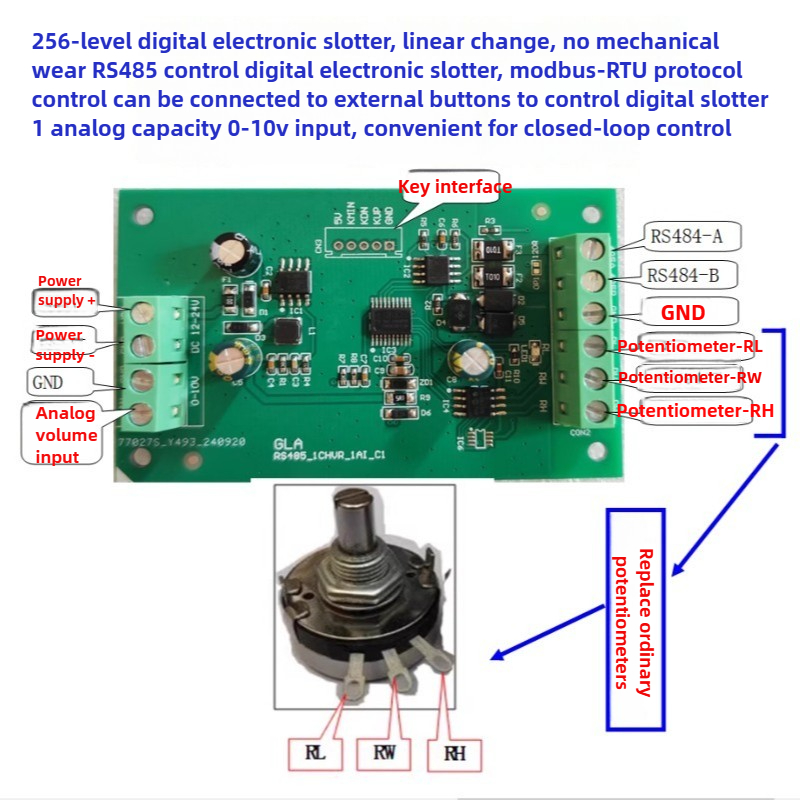

使用する場合、ポテンショメータのピンは、代替用の通常のポテンショメータのピン定義に従って接続する必要があります。
注: 使用中にポテンショメータのピンの耐電圧を超えないようにしてください。そうしないと、破損する可能性があります。

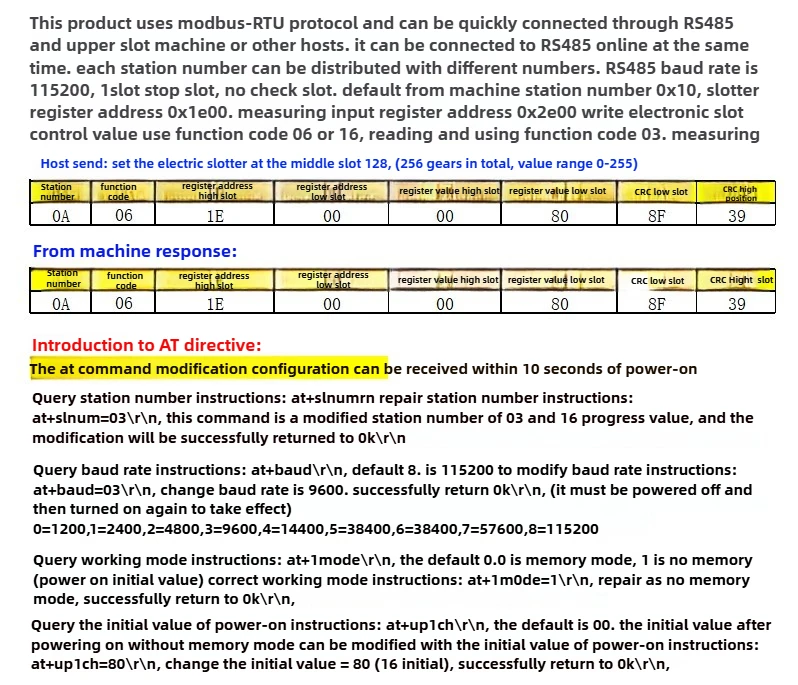

本製品のデフォルトはスレーブ局番号 10（16 進数 0A）ですが、AT コマンドで変更できます。このコマンドは、電源投入後 10 秒以内に受信した場合にのみ有効です。
