1.54 インチ SPI E インク電子ペーパースクリーン Arduino STM32 RPI RasPi ラズベリーパイゼロ 2 W 3 モデル B 4 5 電子ペーパーディスプレイコーディングプロジェクト
パッケージ内容 ：
1.54インチ電子ペーパーモジュールx1（CE）
PH2.0 20cm 8ピン x1

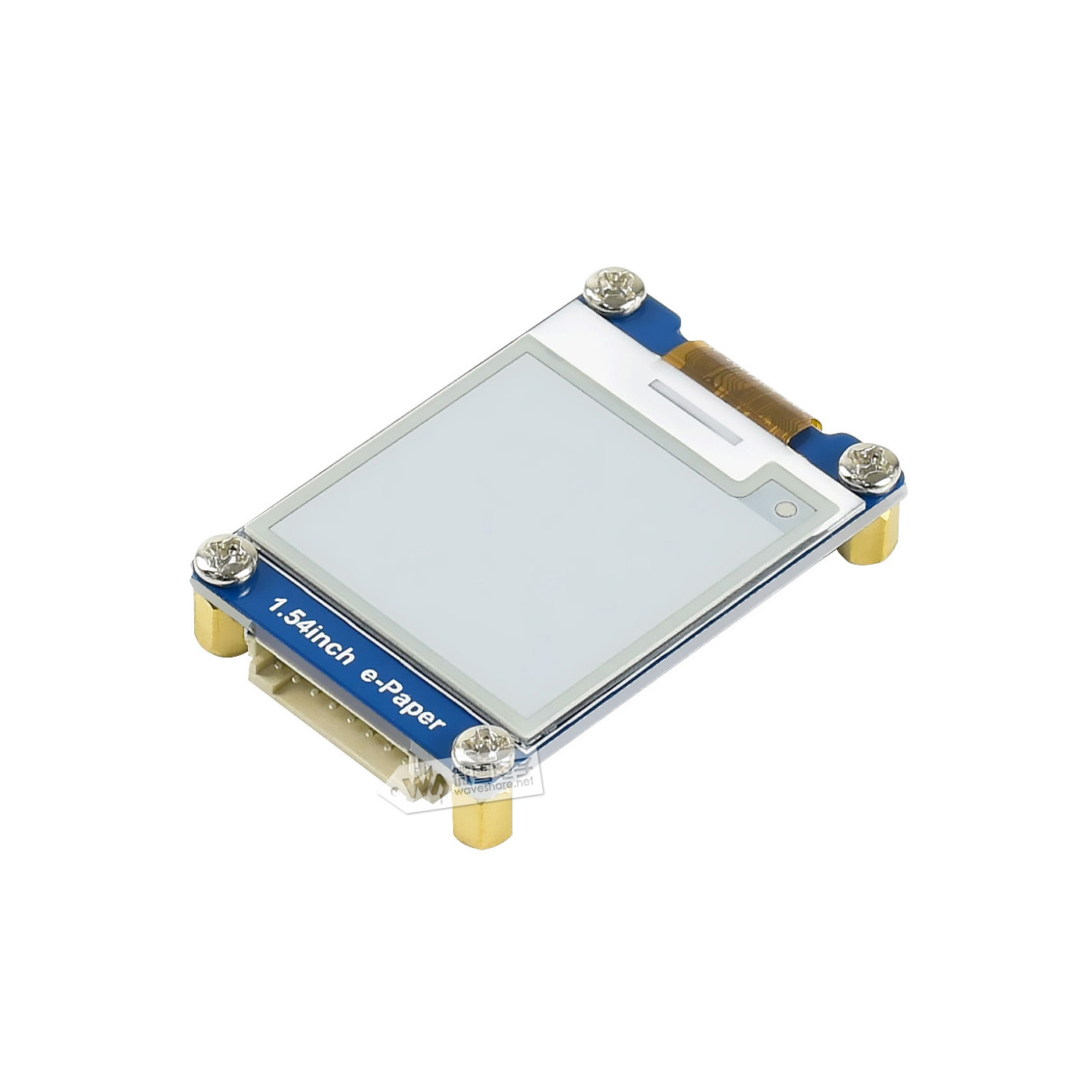

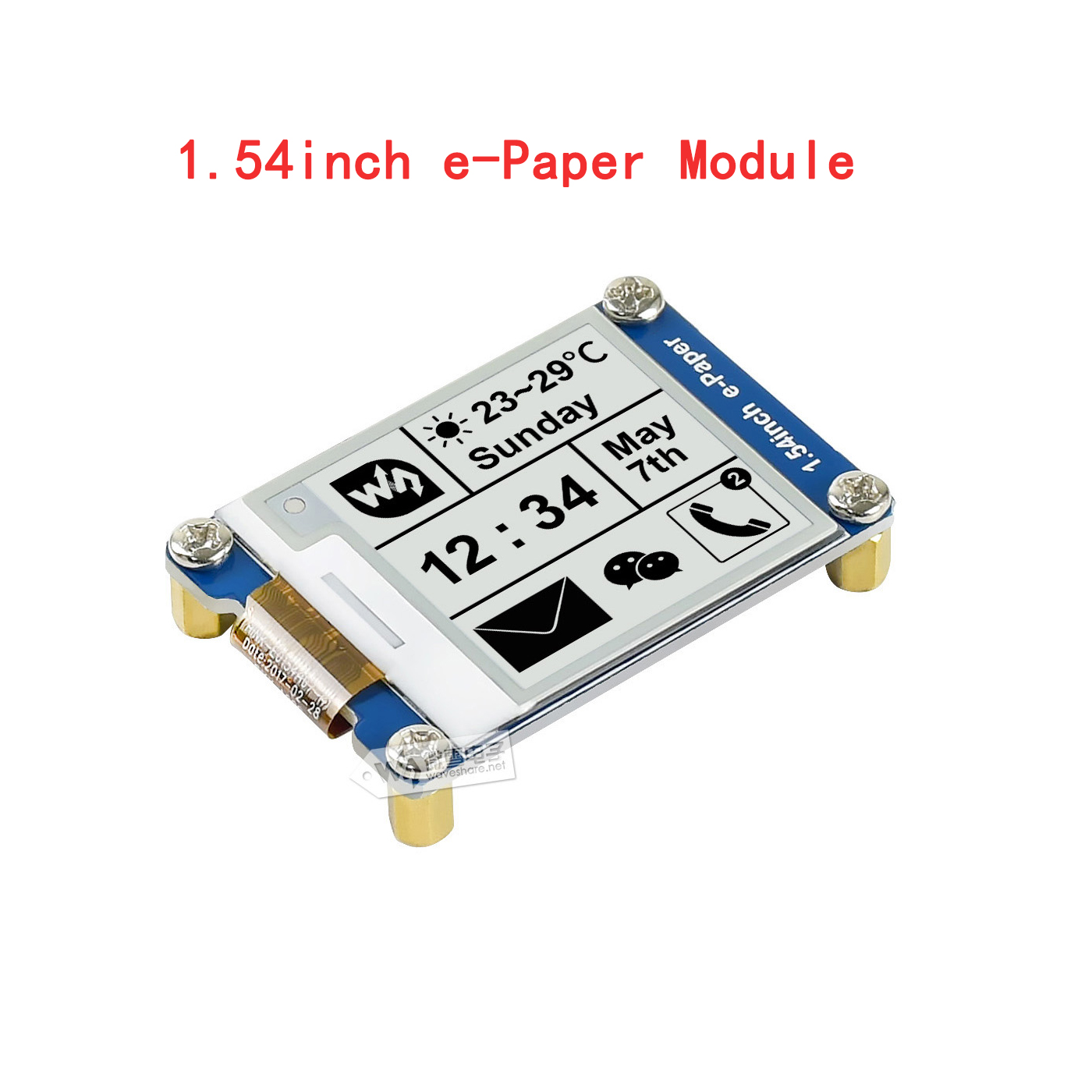

これは E-Ink ディスプレイ モジュール、1.54 インチ、解像度 200x200、組み込みコントローラを備え、SPI インターフェイス経由で通信し、部分リフレッシュをサポートします。
超低消費電力、広い視野角、電力を使わずに鮮明な表示などの利点があるため、棚ラベルや工業用機器などの用途に最適です。
特徴
バックライトなし、電源が切れても最後のコンテンツを長時間表示し続ける
超低消費電力、基本的に電力はリフレッシュのみに必要です
Raspberry Pi/Arduino/Nucleoなどのコントローラーボードに接続するためのSPIインターフェース。
3.3V/5V MCUと互換性のあるオンボード電圧変換器
Wiki 英語マニュアル (Raspberry Pi/Jetson Nano/Arduino/STM32 の例)
仕様
動作電圧: 3.3V/5V
インターフェース: 3線式SPI、4線式SPI
外形寸法：48mm
ディスプレイサイズ：27.6mm
ドットピッチ：0.138
解像度: 200
表示色：黒、白
グレーレベル: 2
部分リフレッシュ時間: 0.3秒
フルリフレッシュ時間: 2秒
リフレッシュパワー: 26.4mW(標準)
待機電力:
視野角:

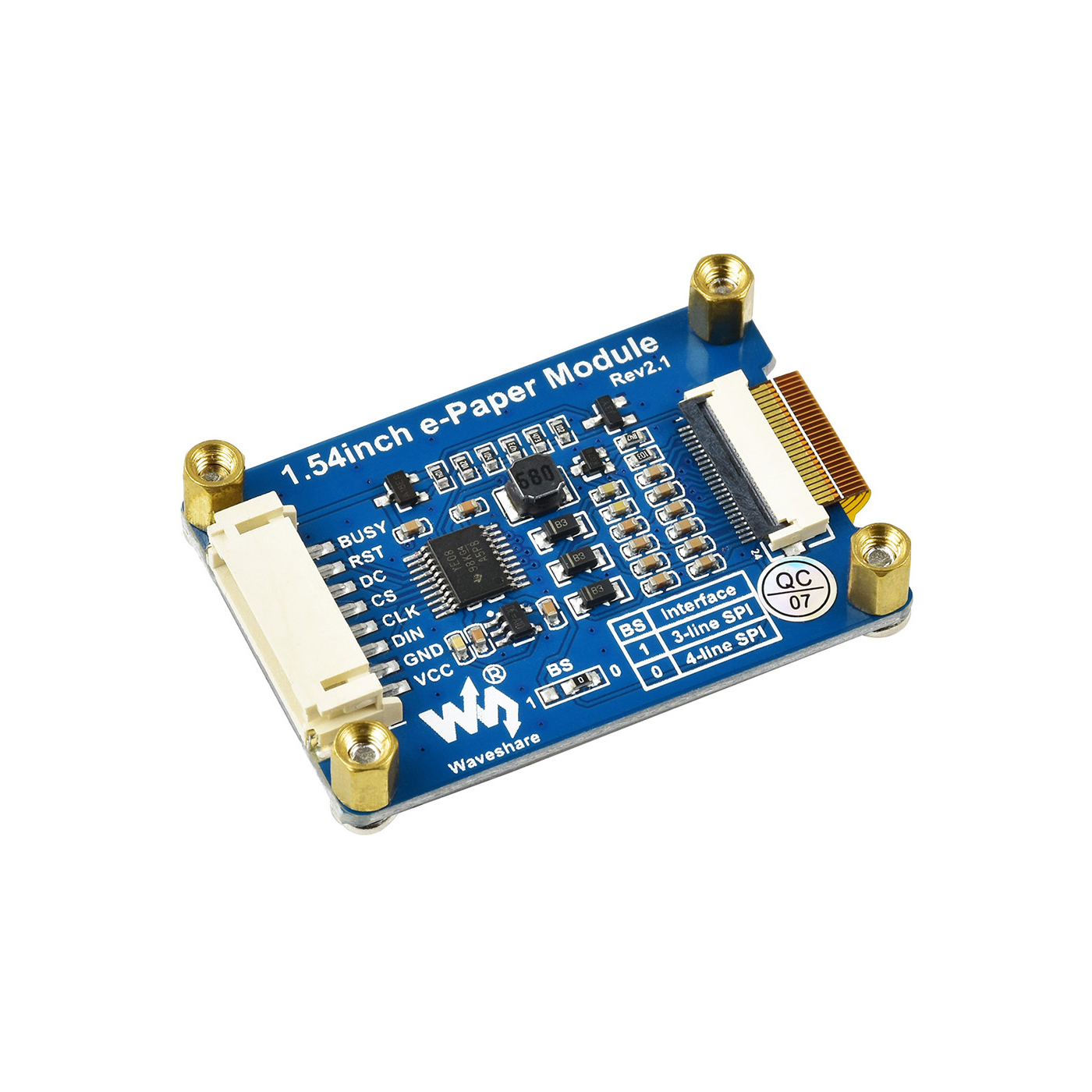

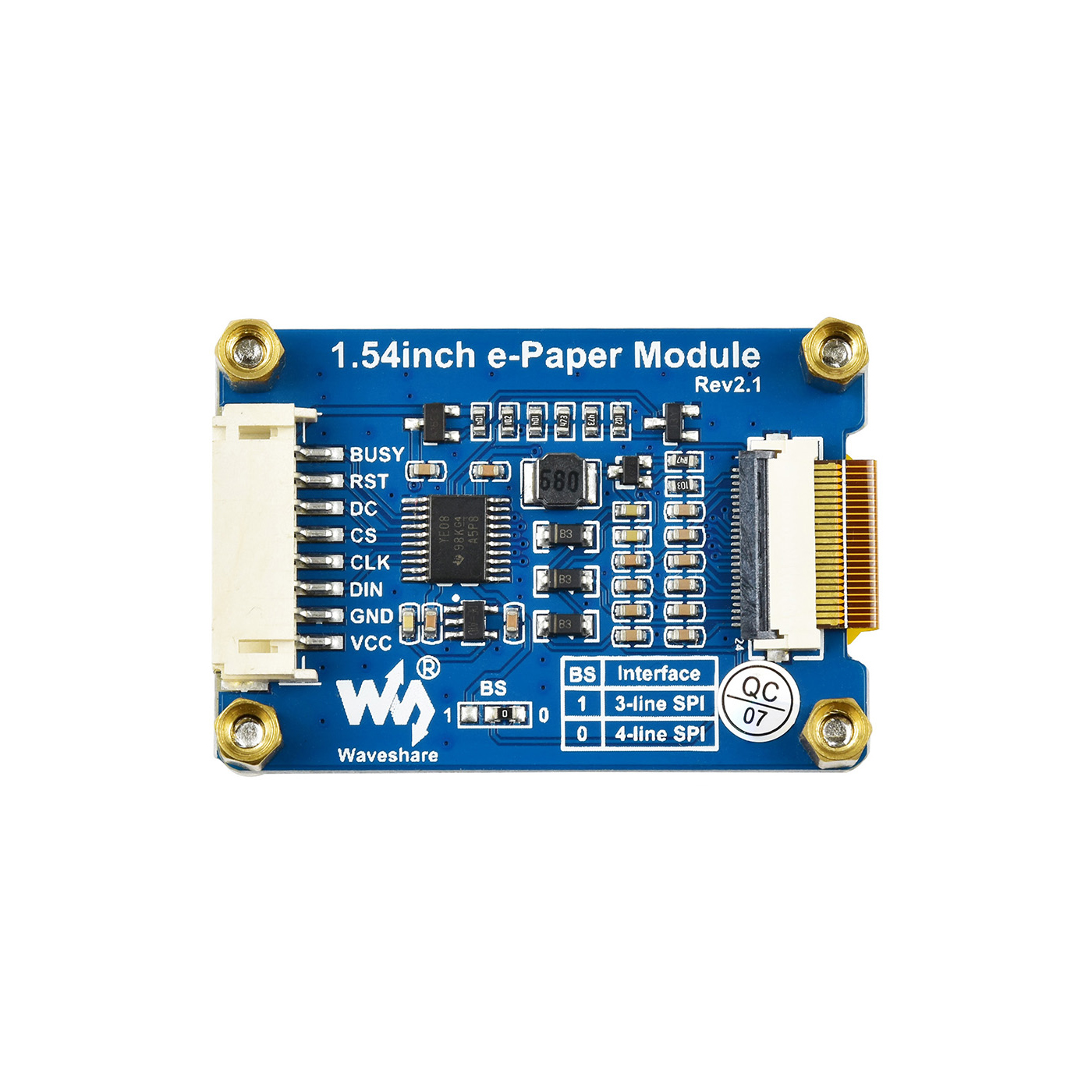

インタフェース
シンボル |
説明 |
VCC |
3.3V/5V |
GND |
地面 |
から |
SPI MOSI ピン |
CLK |
SPI SCKピン |
CS |
SPI チップ選択、ローアクティブ |
直流 |
データ/コマンド選択 (データの場合は High、コマンドの場合は Low) |
RST |
外部リセット、ローアクティブ |
忙しい |
ビジーステータス出力、ハイアクティブ |
寸法
Wiki英語マニュアル
ウィキ:www.waveshare.com/wiki/1.54inch_e-Paper_Module
