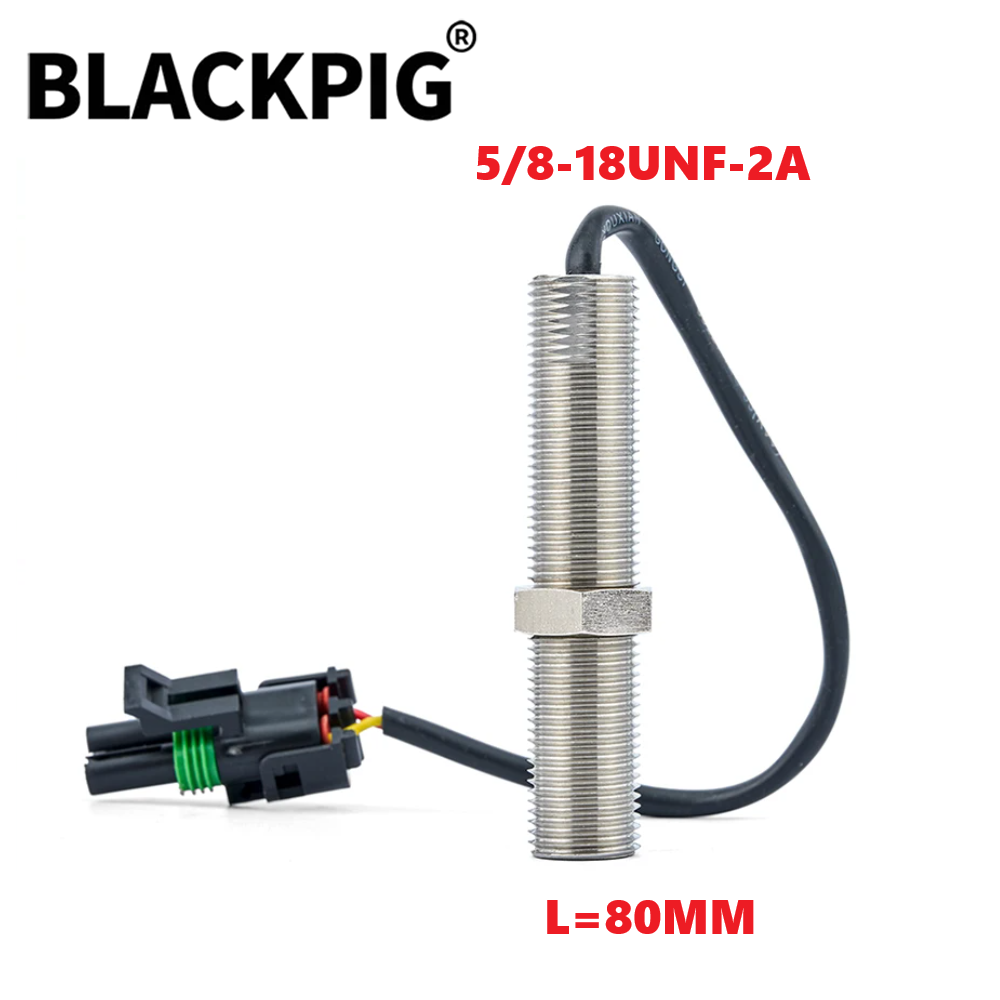

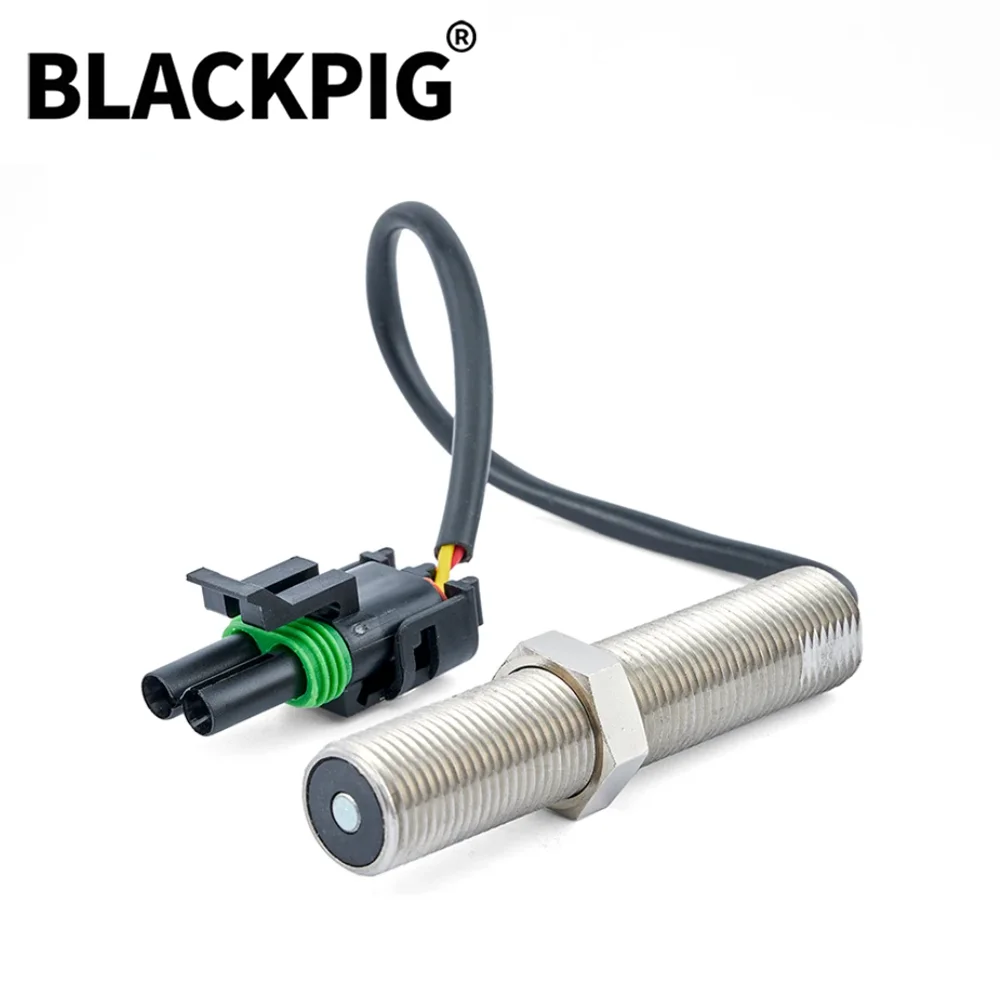

ESD5500E ディーゼルエンジンスピードコントローラージェネレータガバナ制御ボードユニットピックアップ磁気 MPU スピードセンサー 5/8-18UNF-2A

ESD5500E 発電機速度コントローラモジュール 5500E 電気速度ガバナ速度制御ユニット ESD5500E

esd5500e ディーゼル発電機調速機コントローラー
すべての部品は中国製
説明 - -

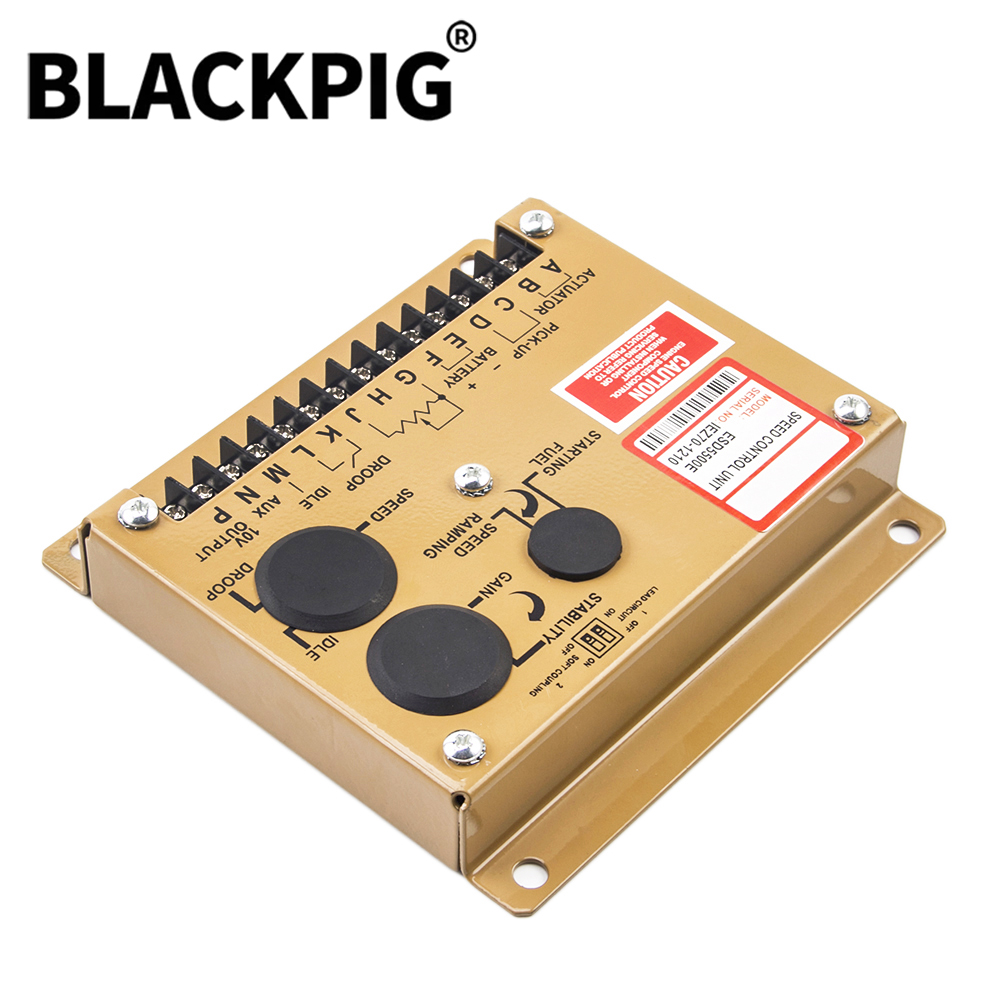

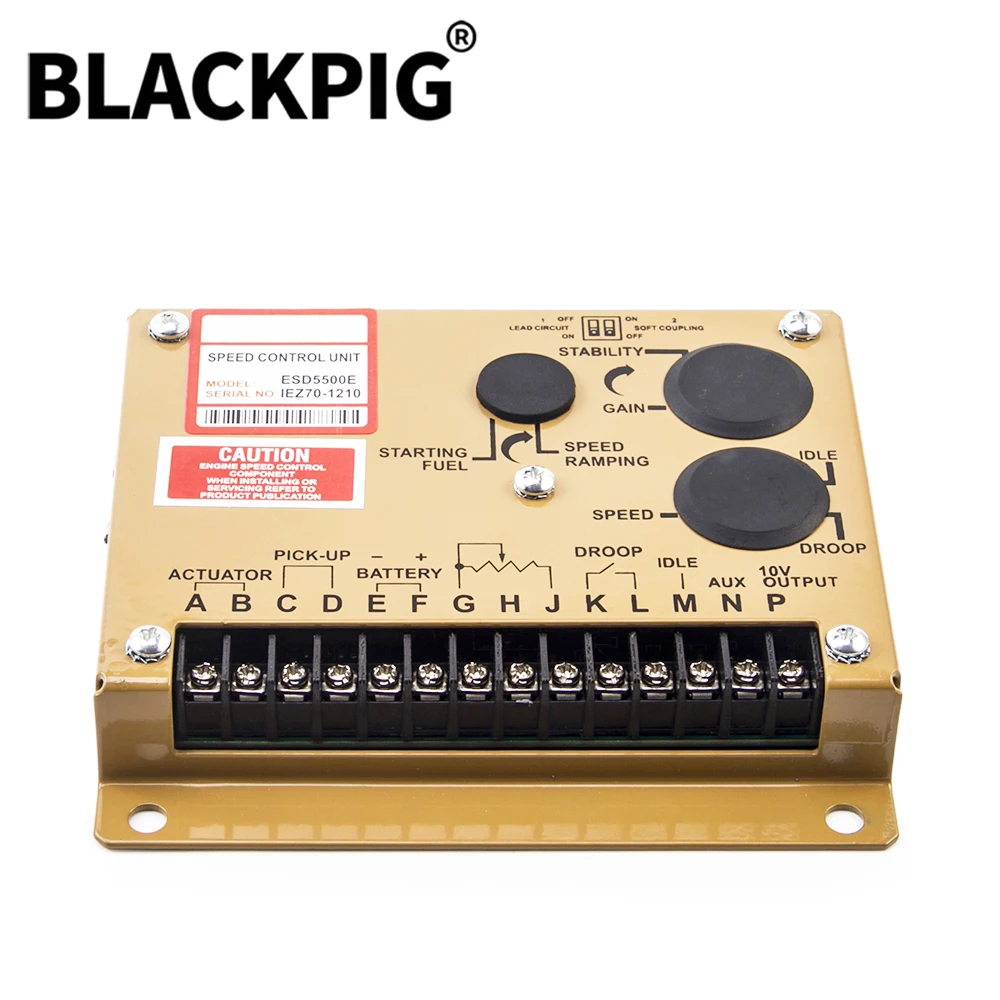

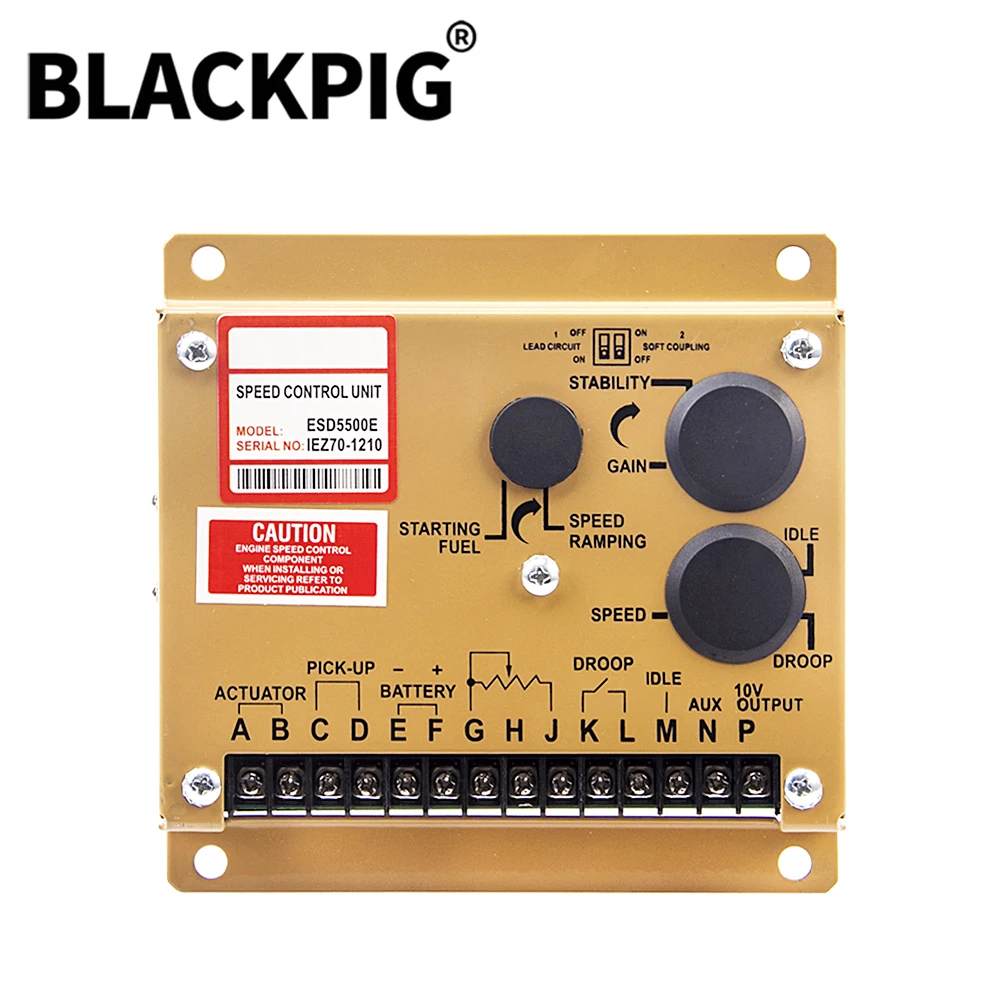

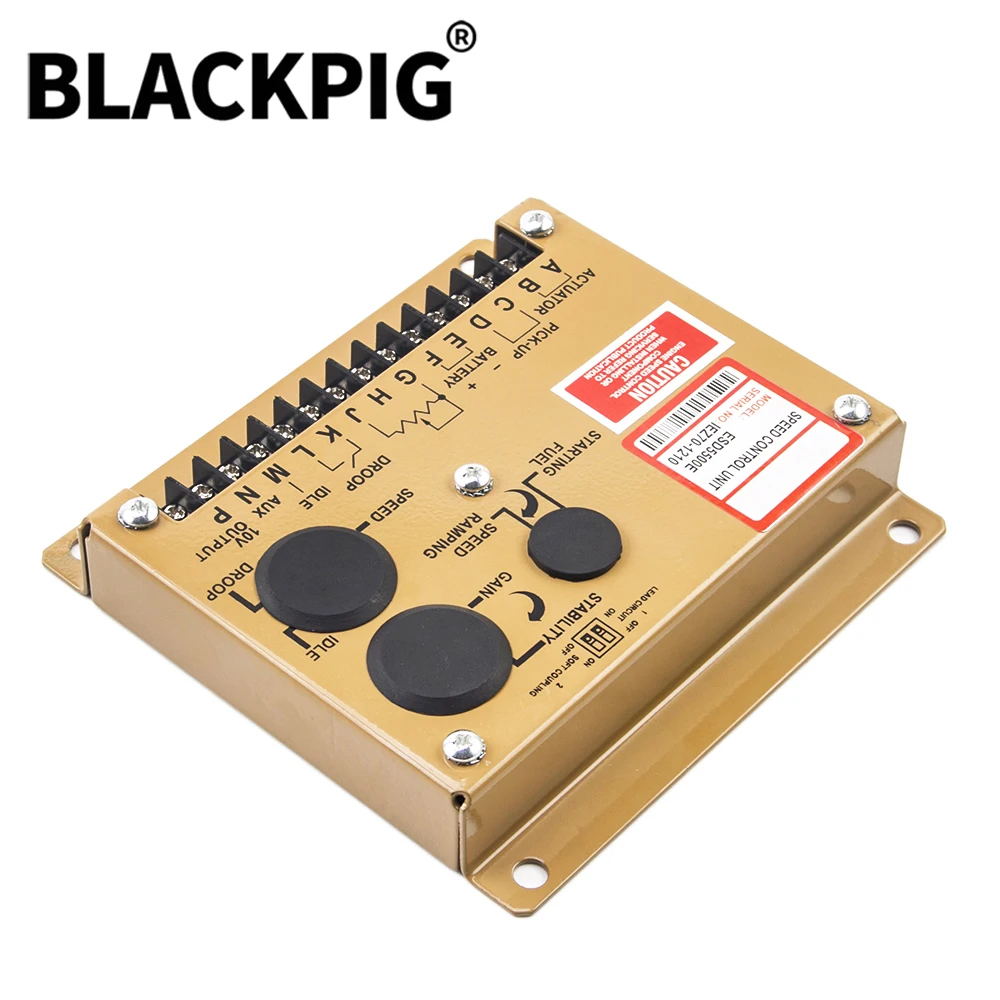

ESD5500E/5520Eシリーズ速度制御ユニットは、過渡負荷変化に高速かつ正確に応答してエンジン速度を制御するように設計された電子デバイスです。
*ESD5520EはCUMMINS EFCシリーズ用に設計されています。
*アイソクロナス動作/定常安定性---- /-0.25%以上
*電源----12 または 24 VDC バッテリー システム (過渡的)
*消費電力----50ミリアンペア連続プラスアクテーター電流
*25 摂氏 (77 摂氏 F) での最大アクチュエータ電流 ---- 連続 10 アンペア
入力電源 12 または 24 VDC バッテリ システム (過渡電圧および逆電圧)
極性マイナスグランド（ケース絶縁）
消費電力 50 ma 連続 + アクチュエータ電流
アクチュエータ電流範囲 @ 25
度C - (誘導負荷) 最小 2.5 アンペア。最大。 10アンペア連続
速度センサー信号 0.5 ～ 120 ボルト RMS
パフォーマンス アイソクロナス動作/定常
状態安定性 ±0.25%以上
速度範囲/ガバナ 1K ～ 7.5K Hz 連続
温度による速度ドリフト ±1 最大
アイドル調整 CW 設定速度の 60%
アイドル調整 CCW 1200 Hz 未満。
ドループ範囲 1 ～ 5% の規制
ドループ調整最大。 (K-L ジャンパ付き) 400 Hz、±75 Hz。 1.0A変化ごと
ドループ調整分。 (K-L ジャンパー) 15Hz、±6Hz。 1.0A変化ごと
速度調整範囲 ±200 Hz
リモート可変速度範囲 500 ～ 7.5 Hz。またはその一部
端子感度 J 100 Hz、± 15 Hz / ボルト @ 5.0 K インピーダンス
端子感度 L 735 Hz、±60 Hz / ボルト @ 65 K インピーダンス
端子感度 N 148 Hz、±10 Hz / ボルト @ 1 Meg。インピーダンス
端子感度 P 10 VDC 電源 @ 20 ma Max
動作周囲温度
範囲 -40 ～ 85 度C
相対湿度 95% まで
すべての表面仕上げは防カビ性と耐腐食性を備えています
信頼性 振動 20 ～ 100 Hz で 1G。
テスト 100% 機能テスト済み

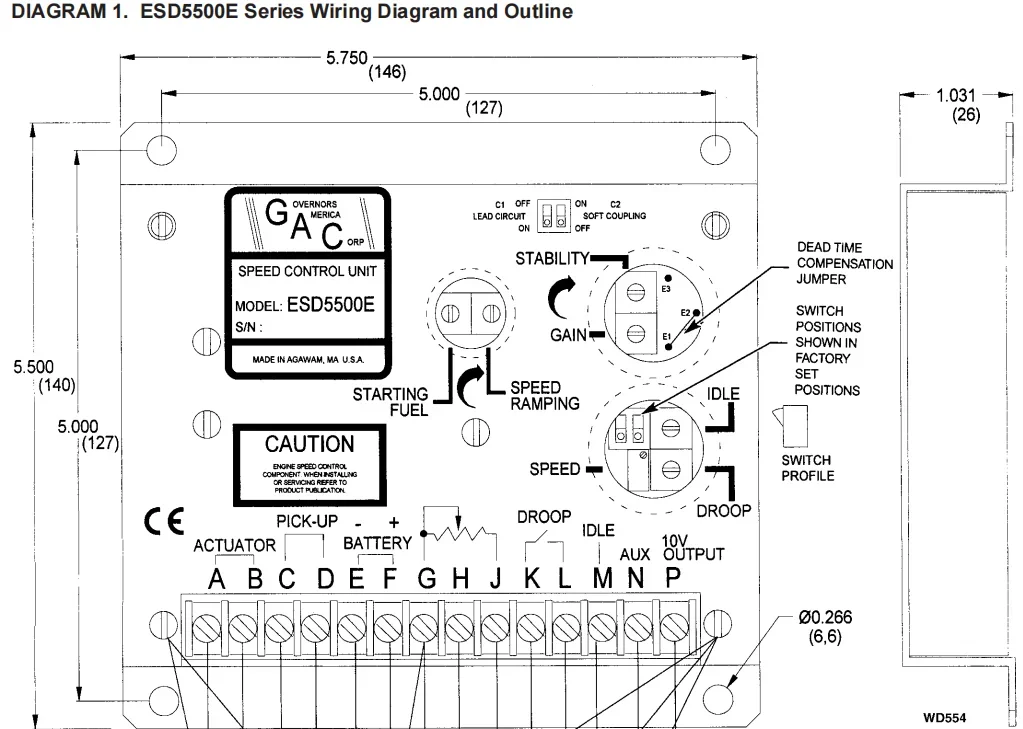

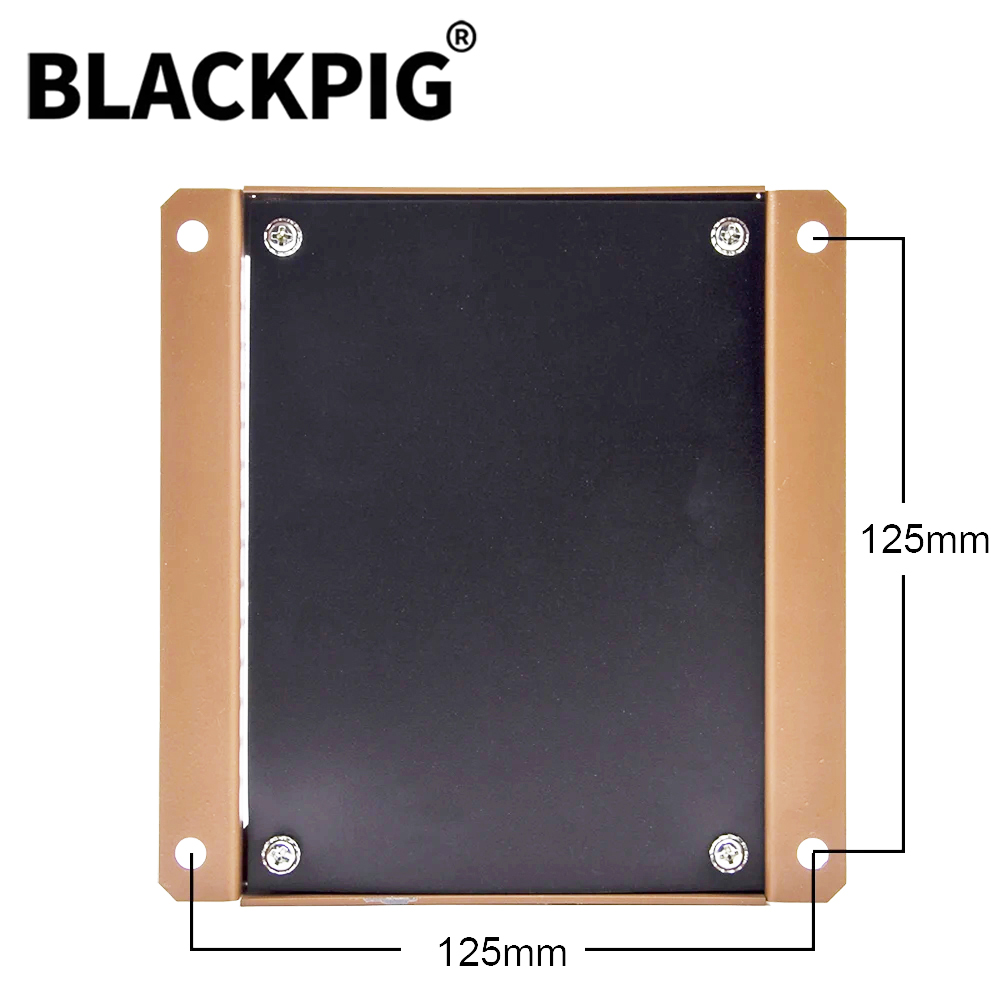

物理的寸法 概要を参照 (図 1)
重量1 1.2ポンド(545グラム)
取り付け 任意の位置、垂直を推奨
