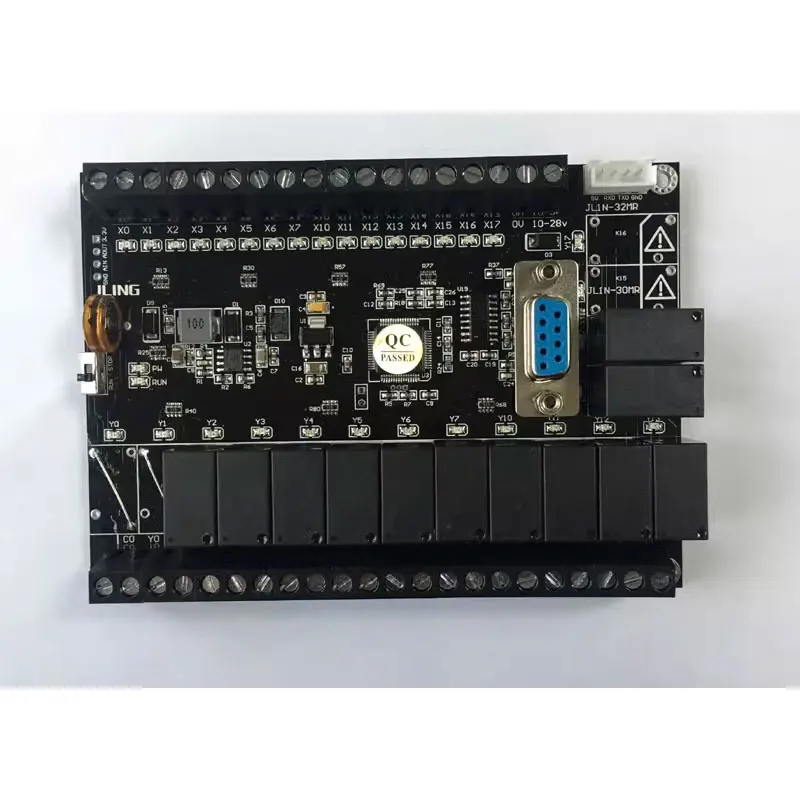

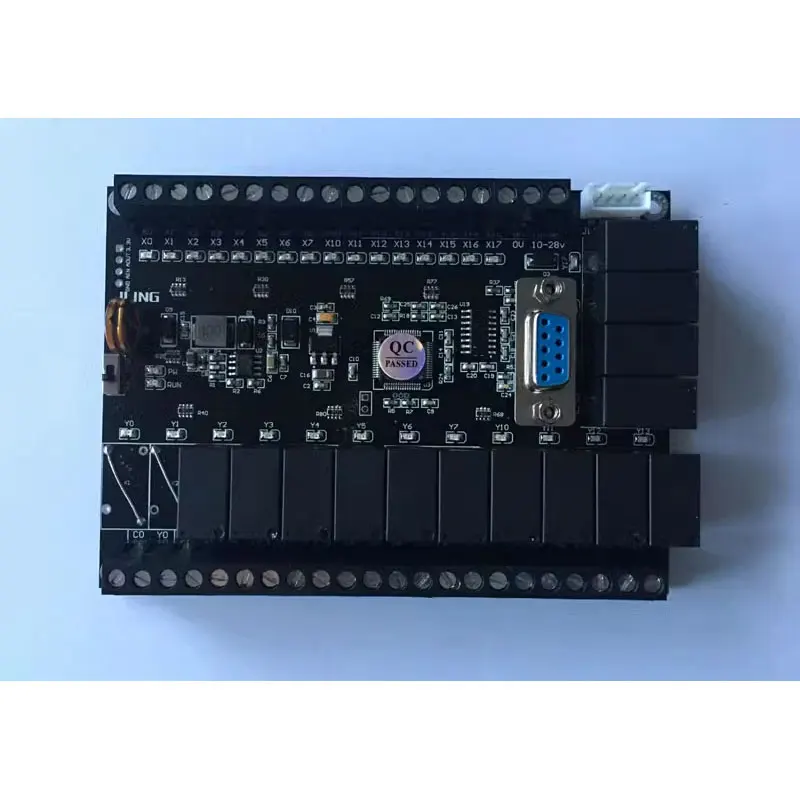

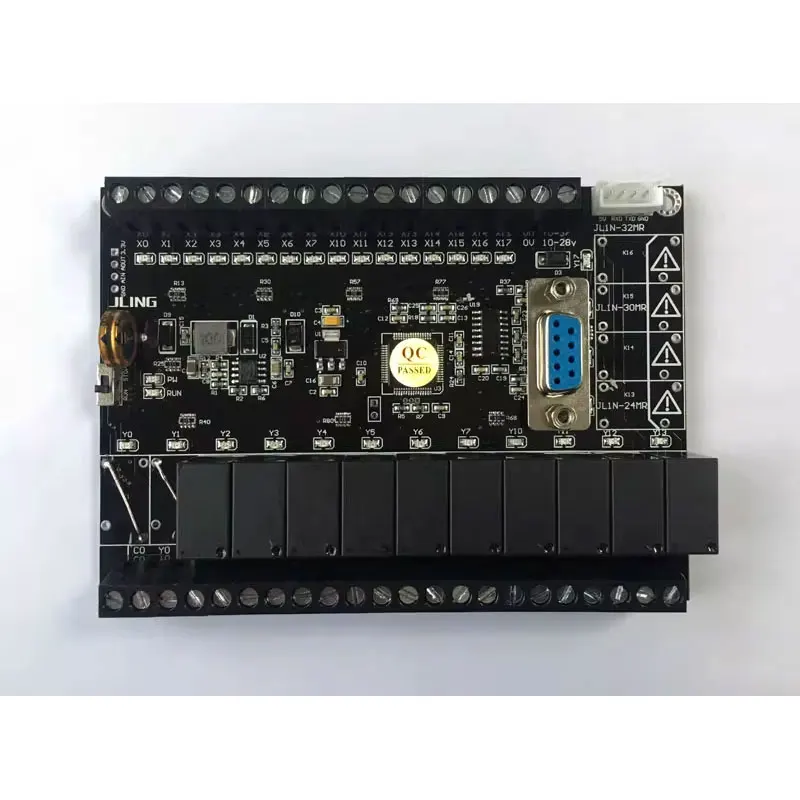

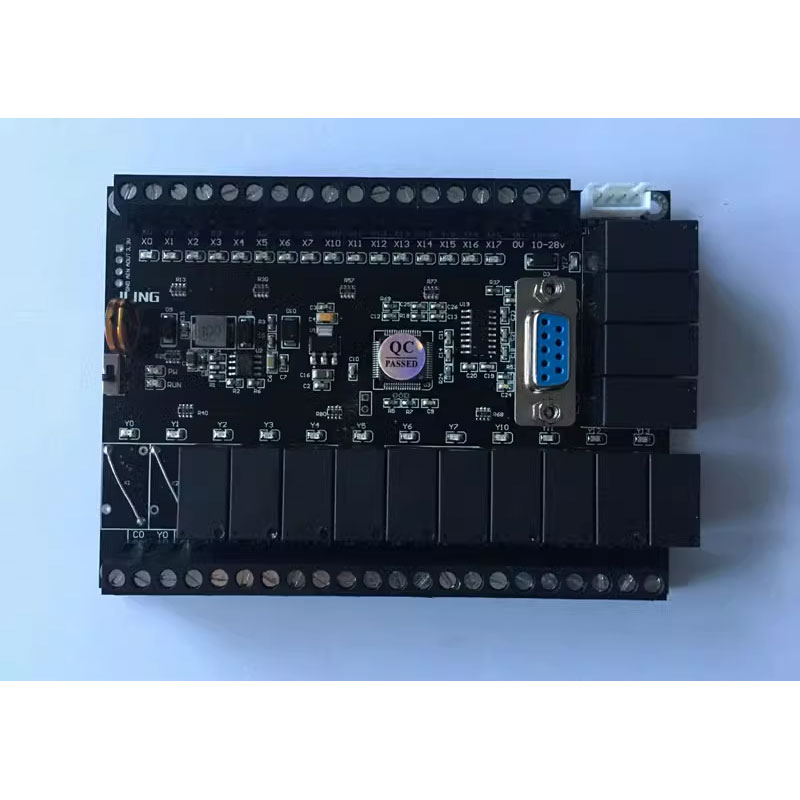

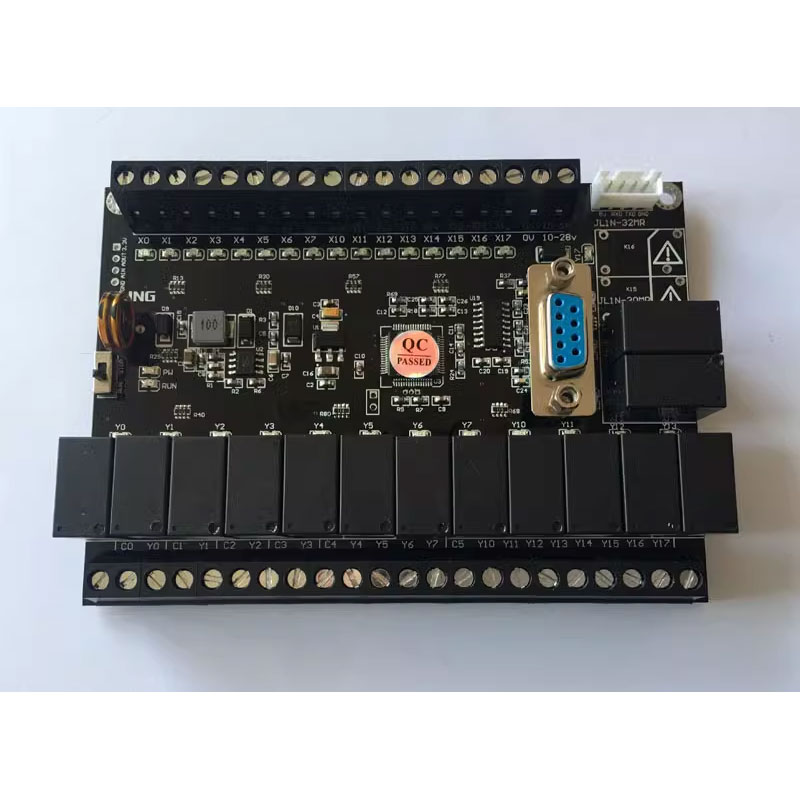

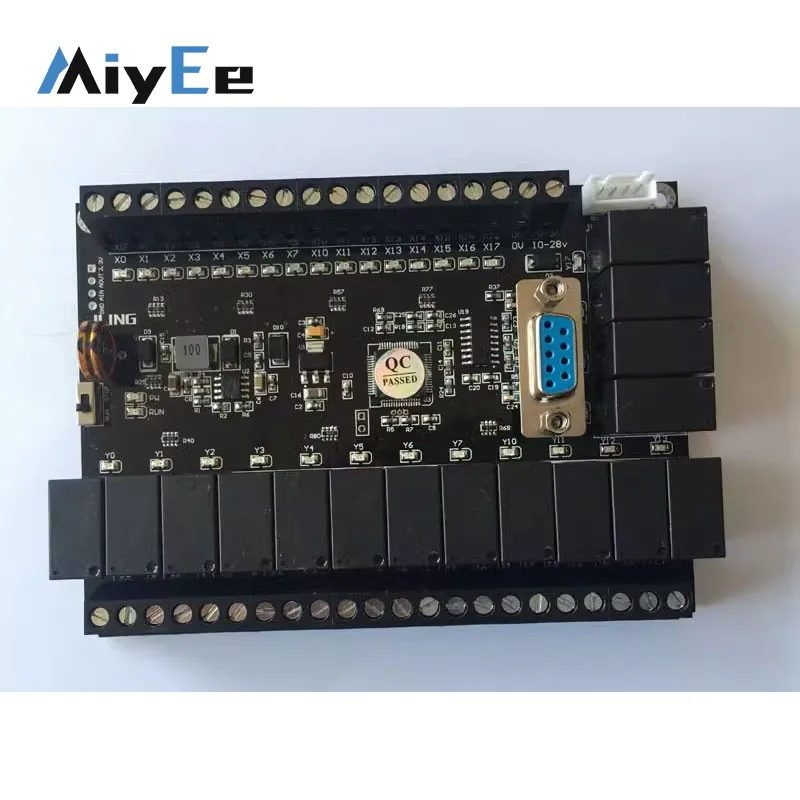

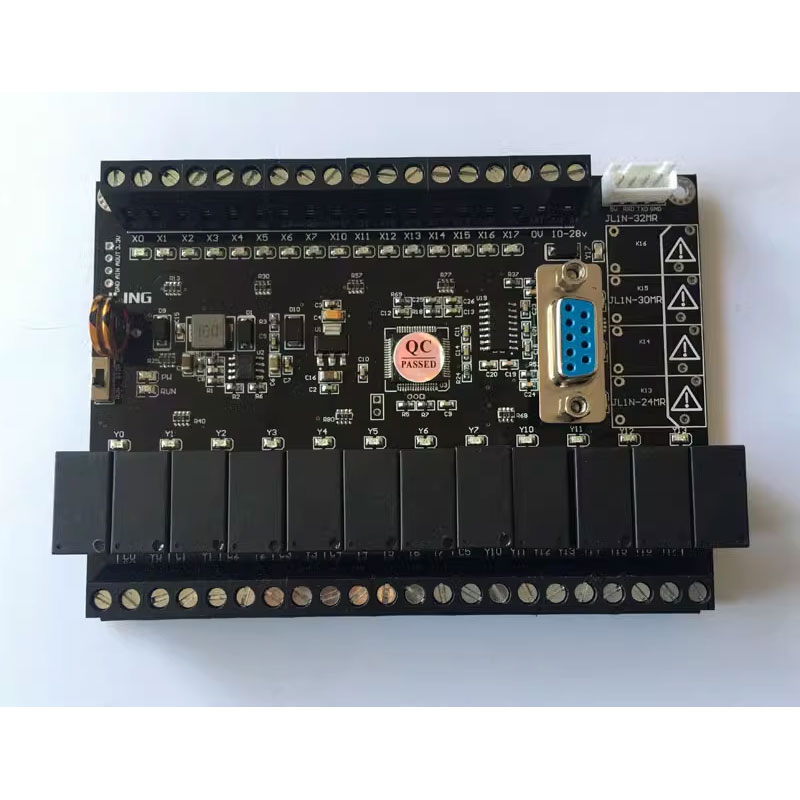

プログラマブル ロジック コントローラー ボード FX1N シリーズ PLC と互換性のある 0 ～ 3.3 V リレー出力

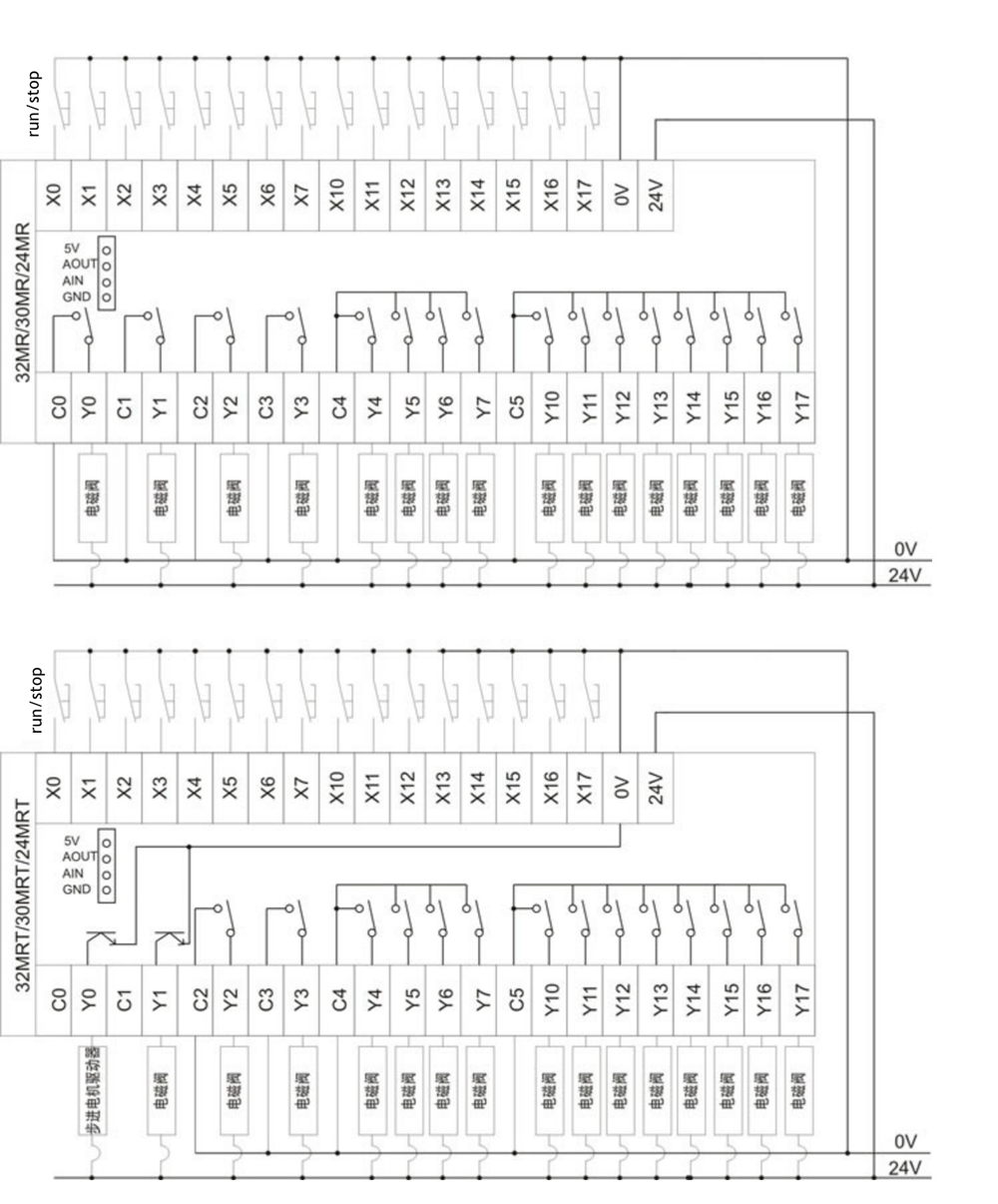

違い:
- 32MR: 16 入力、16 リレー出力 (Y0 ～ Y17)
- 32MRT: 16 入力、14 リレー出力 (Y2 ～ Y17)
- 30MR: 16 入力、14 リレー出力 (Y0 ～ Y15)
- 30MRT: 16 入力、12 リレー出力 (Y2 ～ Y15)
- 24MR: 16 入力、12 リレー出力 (Y0 ～ Y13)
- 24MRT: 16 入力、10 リレー出力 (Y2 ～ Y13)
- MR と MRT の違いは、Y0 と Y1 のリレー出力がオープンコレクタ出力に置き換えられており、パルス出力やステッピング モーターを使用するアプリケーションに便利です。

注意事項:
- このボードには AD と DA が 1 つずつ内蔵されています。 2 つの AD が必要な場合は、DA を AD に変換できます。 D5080が1の場合、DA
がADとなり、DOUT端子からAD信号が入力されます。
- 入力範囲は0～3.3Vです。 0-10Vに変更するには、2つの抵抗(10K、5.1K)を追加して電圧を分割してください。
- プログラム中に MOV K1 D5080 という文を 1 つ追加することで、DA を AD に変換できます。AD 用のデータ レジスタは D5032 です。
- ヒント: 一部のお客様から、プログラムのダウンロードが遅いと報告されています。デフォルトでは、ダウンロードされるプログラムの長さは 8000 ステップですが、実際には、ほとんどの顧客は 2000 ステップを超えないプログラムを作成します。そのため、プログラミングソフトに設定することでダウンロード速度を4倍に高速化することができます。
・設定方法は以下の通りです。 プログラムデータ一覧のパラメータの前の記号をクリックすると、PLCパラメータが表示されます。 PLC パラメータをダブルクリックして、パラメータ設定インターフェイスを開きます。パラメータ設定画面でメモリ容量を8000～2000の範囲で設定します。
- 三菱用 GX Developer ソフトウェアでプログラミングする場合、およびテキスト スクリーンに接続する場合は、市販のオス - メス 1 対 1 9 ピン通信ケーブル (別売り) を使用します。
- この PLC には、内部データ レジスタ D5030 (D8030 ではありません) に対応するアナログ入力 AD が 1 つ内蔵されています。

仕様：
商品サイズ：122×87×42mm
- 取り付け穴サイズ: 115 x 80mm、M3 ネジ 4 本で固定します。
- 補助リレー:
一般用：M0～M383
電源オフメンテナンス：M384～M1535
特殊用途: M8000-M8255
- ステータス: S0-S999 保持用
- タイマー (内蔵ポテンショメータはアナログタイマーとして使用可能、VR1: D5030):
100MS：T0～T199（0.1～3276.7秒）
10MS：T200-245（0.01～327.6秒）
1MS累積タイプ：T246～T249電源オフメンテナンス
100MS累積タイプ：T250～T255電源オフ保守
- カウンター:
16Bitインクリメント数：C0～C15（0～32767）
16Bitインクリメント数（電源オフメンテナンス）：C16～C199
高速カウンタ（電源オフメンテナンス）：C200～C255
- データレジスタ:
16ビット一般：D0～D127
16Bitパワーオフメンテナンス：D128～D5029
16Bit特殊用途：D5030（アナログポテンショメータ1個）

特徴：
・高速パルスC235、C251を入力し、三菱FX1N機能と互換性があります。
- Y0 Y1 は最大 10K パルスを放射でき、三菱 FX1N 機能と互換性があります。
・出力点は定格電流5Aのオープンコレクタ出力となっており、DCソレノイドバルブを直接駆動することができます。
外部リレー。
- RS232ポートを装備しており、次の用途に使用できます。
ラダー図をダウンロードしたり、さまざまなタッチスクリーンと通信したり、
テキスト画面。

サポートされている命令:
- 基本命令：LD、LDI、OUT、AND、ANI、OR、ORI、LDP、LDF、ANDP、ANDF、ORP、ORF、ORB、ANB、MPS、MRD、MPP、MC、MCR、INV、PLS、PLF、SET、RST、NOP、END、CALL、CJ、FEND、SRET、STL、RET
- データ処理: ZRST、DECO、ENCO、ADD、SUB、MUL、DIV
- 高速処理: SPD、PLSY、PWM、PLSR、HSCS、HSCR
- ポジショニング: PLSV、WOOD、WOOD
- 便利な指示: ALT、INCD
- コンパクト比較: LD=、LD
または
- すべての命令は 32 ビット命令とトリガー命令をサポートします。

パッケージは以下を含みます：
- 1×プログラマブルコントローラーボード
