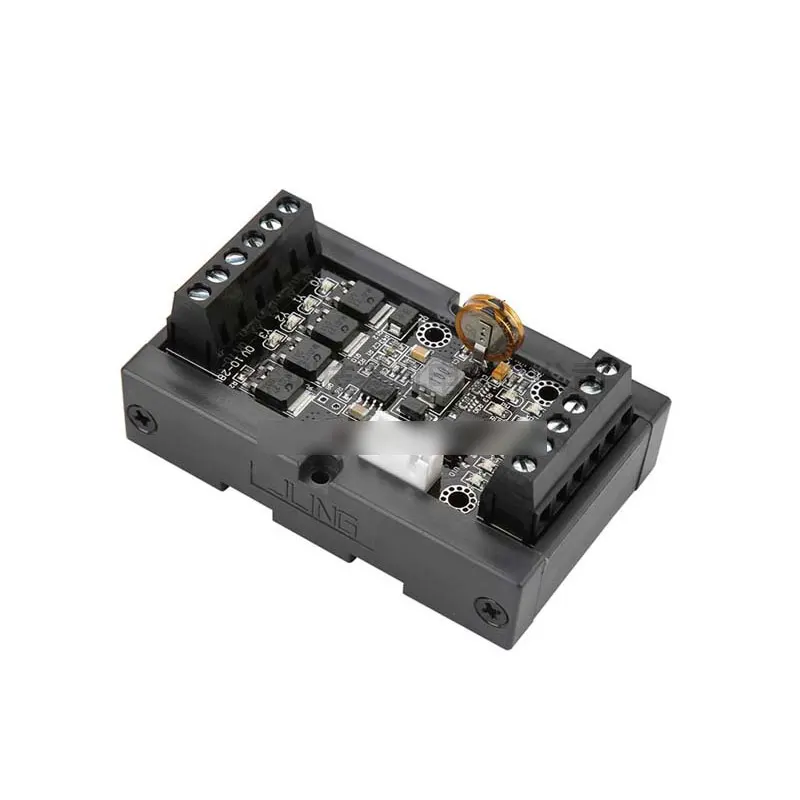

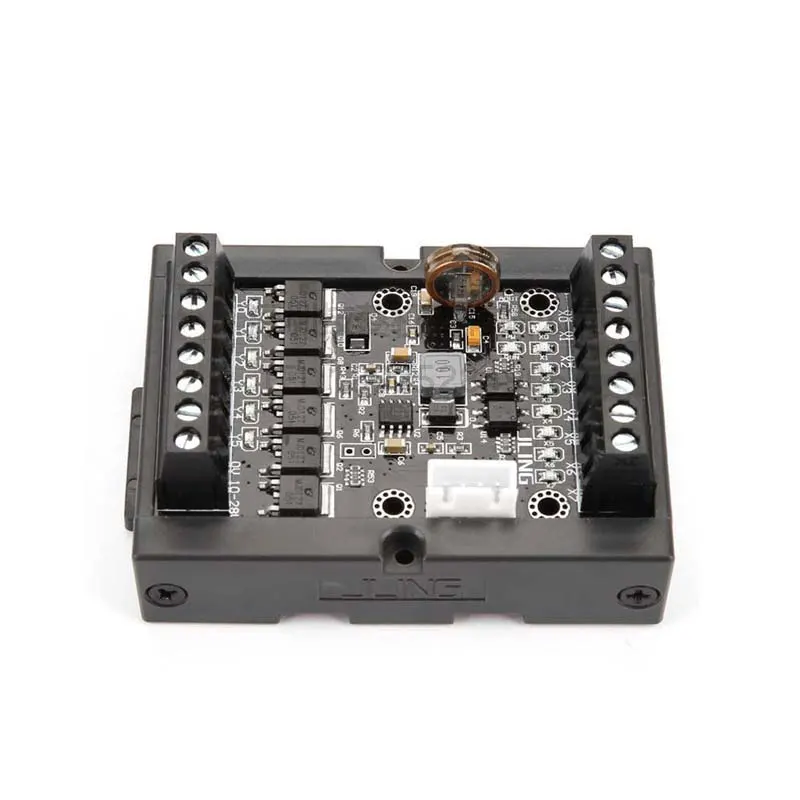

JL1N-06MR/10/14MR PLC 10V-28V プログラマブルロジックコントローラーリレー出力、ガイドレールシェル付き F-X1N シリーズ PLC と互換性あり

JL1N-06MR/10/14MR PLC 10V-28V プログラマブルロジックコントローラーリレー出力、ガイドレールシェル付き F-X1N シリーズ PLC と互換性あり

説明：
- このPLC製品は輸入工業グレード32ビットCPUを採用しており、F-X1Nシリーズと互換性があり、ダウンロードできます。
アップロードされ、規制され、監視されます。冶金、冶金、産業などのさまざまな産業オートメーション制御シナリオに柔軟に適用できます。
化学、プラスチック、繊維、食品、包装、印刷、建材、木工品、セントラル空調、環境
生産機械、産業用組立ライン、各種工作機械などの保護装置、産業用制御装置
単一プロセス制御装置などの産業。

サポートされているソフトコンポーネント:
- 補助リレー:
一般用：M0～M383
電源オフメンテナンス：M384～M1535
特殊用途: M8000-M8255
- ステータス: S0-S999 保持用
- タイマー:
100MS：T0～T199（0.1～3276.7秒）
10MS：T200-245（0.01～327.6秒）
1MS累積タイプ：T246～T249電源オフメンテナンス
100MS累積タイプ：T250～T255電源オフ保守
- カウンター:
16Bitインクリメント数：C0～C15（0～32767）
16Bitインクリメント数（電源オフメンテナンス）：C16～C199
32Bit双方向増減：C200～C234
高速カウンタ（電源オフメンテナンス）：C235 C238 C251 C253
- データレジスタ:
16ビット一般：D0～D127
16Bitパワーオフメンテナンス：D128～D5029
16Bitインデックス：V0～V7 Z0～Z7 16点
16Bit特殊用途（AD）：D5030（入力電圧範囲0～10V）
16Bit特殊用途（DA）：D5101（出力電圧範囲：0～3.3V）
- ポインタ:
JAMP および CALL 分岐に使用: P0 ～ P127、128 ポイント
入力割り込み 時限割り込み：I0～I5、6点
- 絶え間ない：
10 進数 (K): 16 ビットの場合は -32.768 ～ 32.767。 32 ビットの場合 -2.147483648 ～ 2.147483647
16 進数 (H): 16 ビットの場合は 0 ～ FFFF。 32ビットの場合は0～FFFFFFF

サポートされているコマンド:
- 基本コマンド：LD、LDI、OUT、AND、ANI、OR、ORI、LDP、LDF、ANDP、ANDF、ORP、ORF、ORB、ANB、MPS、MRD、MPP、MC、MCR、INV、PLS、PLF、SET、RST、NOP、END
- プログラムの流れ：CJ、CALL、SRET、IRET、EI、DI、FEND
- 送信と比較: CMP、ZCP、MOV、BCD、BIN
- 4 つの論理演算: ADD、SUB、MUL、DIV、INC、DEC、WAND、WOR、WXOR
- サイクリックシフト: SFTR、SFTL
- データ処理：ZRST、DECO、ENCO
- 高速処理: REF、HSCS、HSCR、SPD、PLSY、PWM、PLSR
- 便利なコマンド: ALT、RAMP
・周辺ユニット：FROM、TO、RS、PID
- ポジショニング: ZRN、PLSV、DRVI、DRVA
-
コンパクトな比較: LD=、LD
そして
または

特徴：
- すべての命令は 32 ビット命令とトリガー命令をサポートします。
- ヒント: 一部のお客様から、プログラムのダウンロードが遅いと報告されています。デフォルトでは、ダウンロードされるプログラムの長さは 8000 ステップですが、実際には、ほとんどの顧客は 2000 ステップを超えないプログラムを作成します。そのため、プログラミングソフトに設定することでダウンロード速度を4倍に高速化することができます。
・設定方法は以下の通りです。 プログラムデータ一覧のパラメータの前の記号をクリックすると、PLCパラメータが表示されます。 PLC パラメータをダブルクリックして、パラメータ設定インターフェイスを開きます。パラメータ設定画面でメモリ容量を8000～2000の範囲で設定します。
- PLCデータダウンロードアドレス：pan.baidu.com/s/1eRNhn30
- プログラミング ケーブル USB to TTL ドライバーと USB to 232 ドライバーは同じです。ドライバーのアドレス: //pan.baidu.com/s/1jG5sLng
- ドライバーをインストールすると、シリアル ポートが表示されます。ダウンロード時にはボーレート 9600 を選択してください。
- この PLC シリーズには 2 つの独立した 232 シリアル ポートがあり、1 つは 232 レベルの 9 ピン ポート (2: TXD 3: RXD 5: GND)、もう 1 つは 4 ピン ポートです。
TTL レベル (1: GXD 2: TXD 3: RXD 4: 5V)。どちらのポートもプログラムしてタッチ スクリーンに接続できます。プログラミングするときは、9 ピン ポートに USB-232 ケーブルを使用します。 4ピンポートにはUSB-TTLケーブルを使用してください。タッチ スクリーンを接続する場合、232 レベル 9 ピン ポートは、9 ピン オス - メス ケーブルを使用してタッチ スクリーンに直接接続されます (実際には、3 本のワイヤ、つまり 2-2、3-3、および 5-5 のみが使用されます)。 TTLレベルの4ピンポート
弊社で232レベルに変換する必要があります
・F-X1Nシリーズと互換性のある高速パルスC235、C238、C251、C253を入力します。
- YOおよびY1は10Kパルスを放射でき、F-X1Nシリーズと互換性があります。
- 暗号化方式: このボードはスーパー暗号化をサポートしています。ボードの電源を入れた後、オンライン - リモート操作 - PLC 停止 [RUN を STOP に変更] - 実行をクリックします。実行後、基板上のランライト[RUN]が消灯します。ログイン キーワード - 新しいログインを作成する
キーワード - 確認のために「11111111」と入力します。暗号化後は書き込みのみが可能となり、再度読み取ることはできません。

仕様：
型式：JL1N-06MR
- 出力タイプ: リレー出力
- 電源: 10V - 28V
商品サイズ：77×48×32mm
- 取り付け穴: 28 x 22.5mm、4 x M3 ネジで固定
・入力：X0～X3 計4点
・出力：Y0～Y1 計2点
- 出力負荷はDC12/24VおよびAC220Vに接続可能

パッケージは以下を含みます：
- 1×プログラマブルロジックコントローラー
