Coolmay 7 インチ HMI PLC オールインワン EX3U-8070H-44MRT RS232/RS485 PLC コントローラー プログラミング PLC HMI タッチ パネル統合

モデル

EX3U-8043H

EX3U-8050H

EX3U-8070H

EX3U-8070H

EX3U-8100H

寸法

134*102*34mm

151*96*36mm

200*146*36mm

275*194*36mm

カットアウトサイズ

120*94mm

143*86mm

192×138mm

262*180mm

重量(kg)

0.3

0.3

0.65

0.9

入力

DC24V

消費電力

4-6W

5-7W

6-7W

6-7W

6-8W

HMI

特徴

60K 色の抵抗膜式タッチ スクリーン、ポートレート表示をサポート

タイプ

4.3

5

7.0

10.1

表示サイズ

97×56mm

108×65mm

154×87mm

222*125mm

解像度(ピクセル)

480*272

800*480

800*480

1024*600

ラム

128MB (EX3U-8070H/8100H:256MB)

ロム

NANDフラッシュ 128MB

NANDフラッシュ 256MB

CPU

1GHz*2コア

COMポート

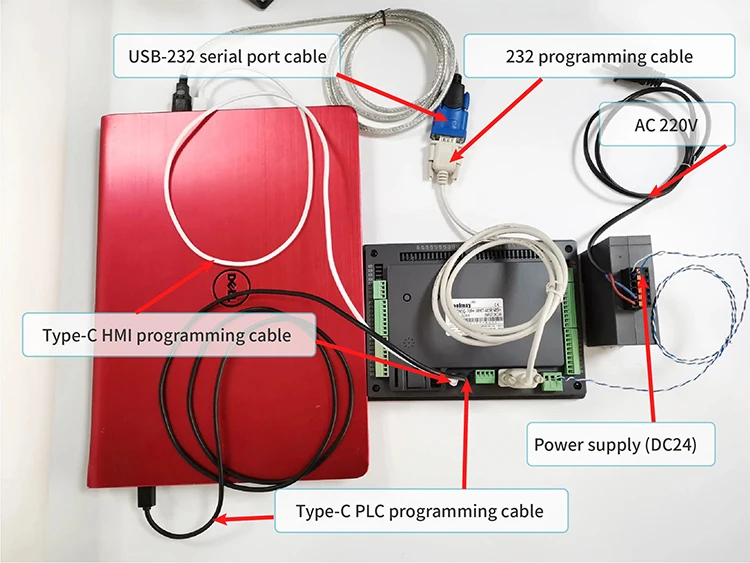

Type-C HMI ダウンロード ポート (USB 貫通機能を通じて PLC プログラムをダウンロード可能)、RS232 ポート

タイプ B HMI ダウンロード ポート (USB 貫通機能を通じて PLC プログラムをダウンロード可能)、RS232

ソフトウェア

HMI プログラミング ソフトウェア : Coolmay Vcool

PLC

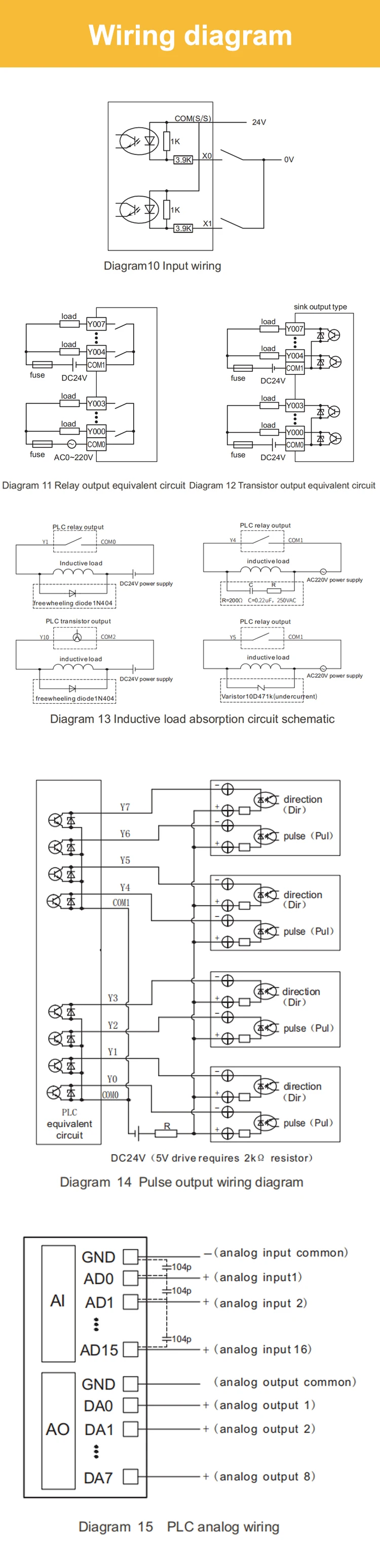

I/Oレベル

-入力: パッシブNPN、公衆端子絶縁

トランジスタ出力: ローレベル NPN、COM をマイナスに接続

-リレー出力：ノーマルオープンドライ接点

DOのタイプとロード

-MT：2A/点、4A/4点COM; MT：0.5A/点、0.8A/4点COM、1.6A/8点COM

・MT：2A/点、4A/4点COM、5A/12点COM

・MR：2A/点、4A/4点COM、5A/12点COM。

-MR：2A/点、5A/12点COM

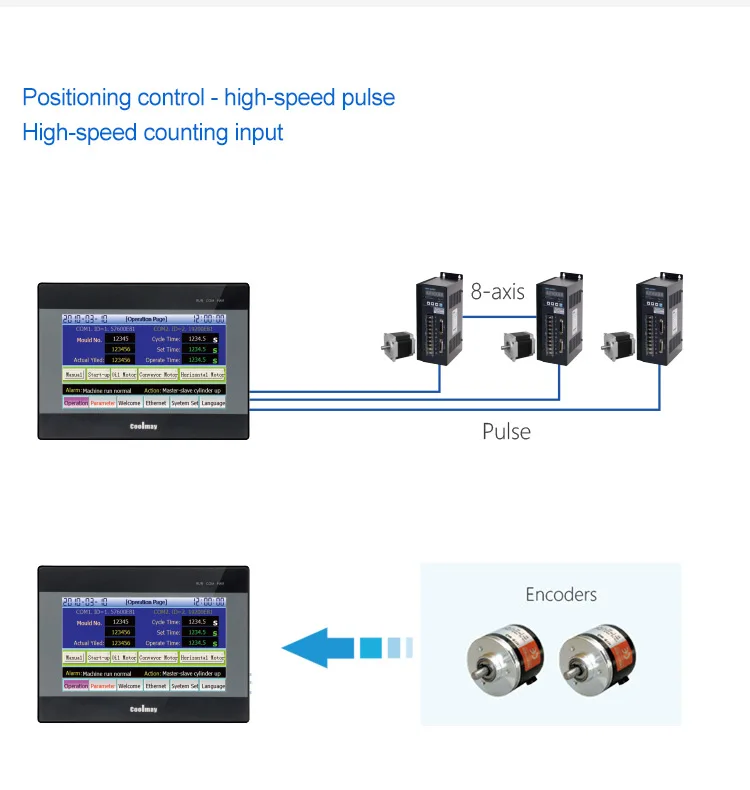

高速計数

4.3/5インチ単相6チャンネル、AB相2チャンネル（100KHz）、

7/10 インチ単相 8 チャンネルおよび AB 相 3 チャンネル (100KHz)

高速パルス

4.3/5 インチ MT 出力: 通常の 4 チャンネル Y0-Y3 (200KHz)。

7/10 インチ MT 出力: 通常の 8 チャンネル、Y0-Y5 で 200KHz、Y6-Y7 で 100KHz

（MT車のみ）

COMポート

1x TYPE-C、1x RS232、1x RS485

1x ミニ USB、1x RS232、1x RS485

PLCソフトウェア

クールメイ Vツール プロ

詳細情報。参照：「Coolmay EX3U-80 オールインワン ユーザー マニュアル”、”Coolmay EX3U-80 オールインワン プログラミング マニュアル」
