PLC 産業用プログラマブル ロジック コントローラー ボード トランジスタ出力 32 ビット CPU D114 LED なし/あり

JL1N-30MT-W JL1N-30MTY-W JL1N-30MR-W JL1N-30MRY-W PLC 産業用プログラマブル ロジック コントローラー ボード トランジスタ出力 32 ビット CPU

違い:

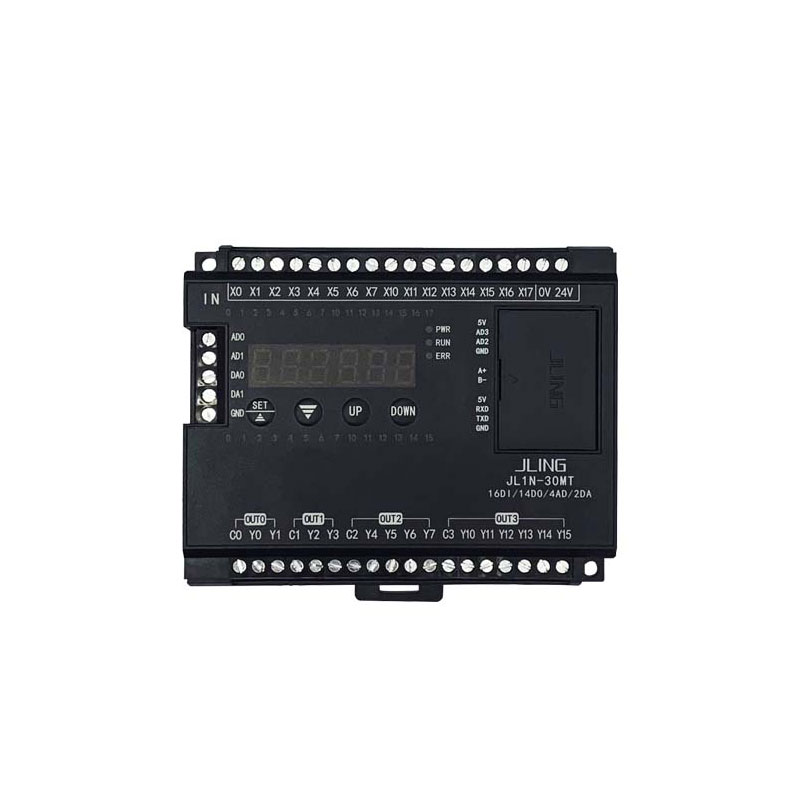

・MT：トランジスタ出力、MTYはデジタル管D114とトランジスタのオールインワンモデルです。

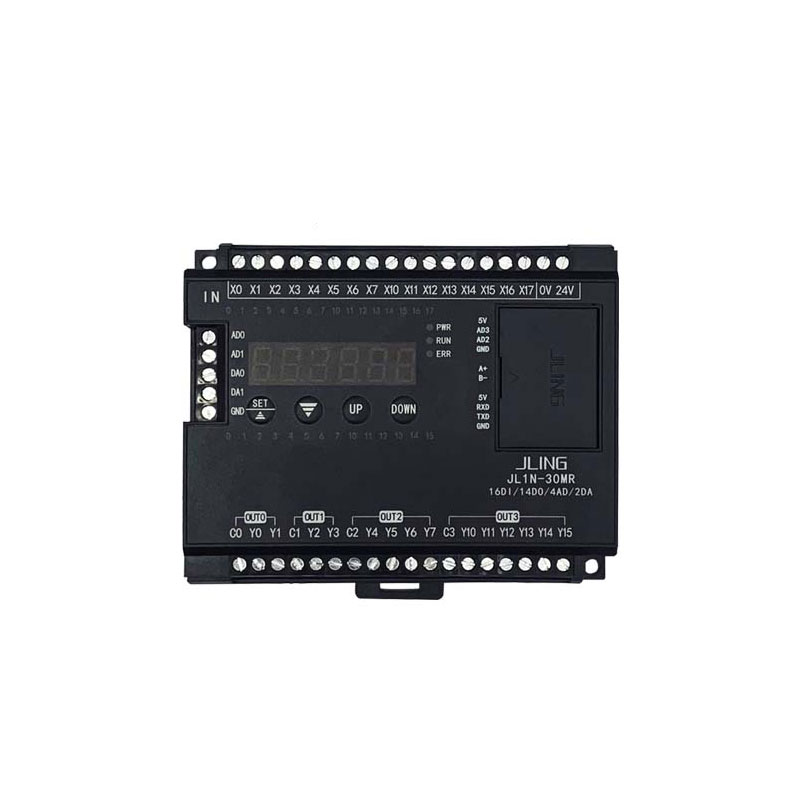

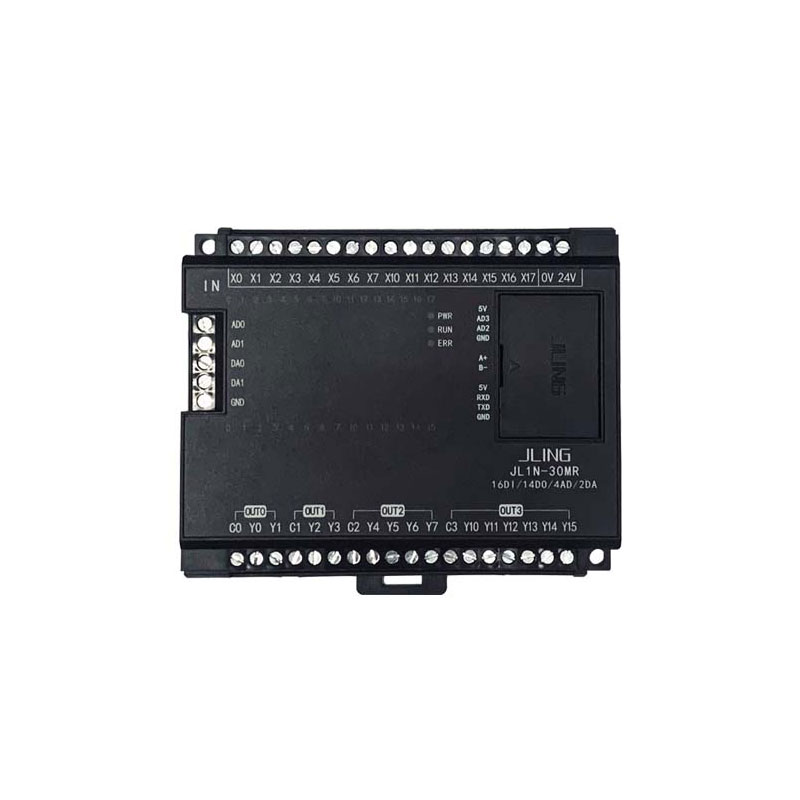

・MR：リレー出力、MRYはD114デジタル管を搭載したリレーのオールインワンモデルです。

説明：
- 入力と出力の両方がフォトカプラ絶縁によって保護されており、トランジスタ出力バージョンには高電流の高出力トランジスタが使用されています。
耐久性と安定性。リレー出力版は長寿命で故障率の低いオムロン製リレーを使用しています。
- 32ビットARMチップを採用しており、安定したシステム動作、速い応答速度、長い耐用年数、低い故障率の特徴を備えています。の
システムはハードウェア暗号化をサポートしており、暗号化されたプログラムは読み取れないため、労働の成果は効果的に保護されます。
- 2 つのエクスポート ルートが複数の通信プロトコルをサポートします。シリアル ポート 1 は 232 通信をサポートし、プログラムのダウンロード、タッチ スクリーンの接続、ソフトウェアの設定などのための FX プロトコルをサポートします。シリアル ポート 2 は 485 通信で、MODBUS-RTU マスター/スレーブ プロトコル、RS プロトコル、FX プロトコルをサポートします。
・さまざまな利用シーンに対応する多彩な機能。アナログ入出力サポート: 0 ～ 10 V または 0 ～ 20 mA、デジタル量 0 ～ 4095 に対応。 RTCリアルタイムクロック、温度測定、エンコーダ、光電スイッチ、485通信、周波数変換器などをサポート。

サポートされているソフトコンポーネント:
- 補助リレー:
一般用：M0～M383
電源オフメンテナンス：M384～M1535
特殊用途: M8000-M8255
- ステータス: S0-S999 保持用
- タイマー:
100MS：T0～T199（0.1～3276.7秒）
10MS：T200-245（0.01～327.6秒）
1MS累積タイプ：T246～T249電源オフメンテナンス
100MS累積タイプ：T250～T255電源オフ保守
- カウンター:
16Bitインクリメント数：C0～C15（0～32767）
16Bitインクリメント数（電源オフメンテナンス）：C16～C199
32Bit双方向増減：C200～C234
高速カウンタ（電源オフメンテナンス）：C235～C255
- データレジスタ:
16ビット一般：D0～D127
16Bitパワーオフメンテナンス：D128～D3071
16Bitインデックス：V0～V7 Z0～Z7 16点
12Bit特殊用途（AD）：D8030、D8031、D8032、D8033（入力電圧範囲0～10V）
12Bit特殊用途（DA）：D8100、D8101（出力電圧範囲：0～10V）
- ポインタ:
JAMP および CALL 分岐に使用: P0 ～ P127、128 ポイント
入力割り込み 時限割り込み：I0～I5、6点
- 絶え間ない：
10 進数 (K): 16 ビットの場合は -32.768 ～ 32.767。 -2.147483648～2.147483647 (32 ビットの場合)
16 進数 (H): 16 ビットの場合は 0 ～ FFFF。 32ビットの場合は0～FFFFFFF

サポートされている命令:
- 基本命令: LD、LDI、OUT、AND、ANI、OR、ORI、LDP、LDF、ANDP、ANDF、ORP、ORF、ORB、ANB、MPS、MRD、MPP、MC、MCR、INV、PLS、PLF、SET、
RST、NOP、END
- ステッパー命令: STL (最大 8 チャネル分岐をサポート)、RET
- プログラムの流れ：CJ、CALL、SRET、IRET、EI、DI、FEND
- 送信と比較: CMP、ZCP、MOV、BCD、BIN
- 4 つの論理演算: ADD、SUB、MUL、DIV、INC、DEC、WAND、WOR、WXOR
- サイクリックシフト: SFTR、WSFL
- データ処理：ZRST、DECO、ENCO
- 高速処理: REF、HSCS、HSCR、SPD、PLSY、PWM、PLSR
- 便利な指示: ALT、RAMP
・周辺命令：FROM、TO
・周辺ユニット：RS、インクリメンタルPID
- 位置決め命令：ZRN、PLSV、DRVI、DRVA
- 時計動作: TCMP、TZCP、TADD、TSUB、TRD、TWR、HOUR
- コンパクト比較: LD=、LD
または

特徴：
- 32 ビット命令をサポートし、P 命令の追加をサポートします。
・ コマンドがサポートされていない場合、6506 フォルトが検出されます。
- ヒント: 一部のお客様から、プログラムのダウンロードが遅いと報告されています。デフォルトでは、ダウンロードされるプログラムの長さは 8000 ステップですが、実際には、ほとんどの顧客は 2000 ステップを超えないプログラムを作成します。そのため、GXまたはWORK2用プログラミングソフトに設定することで、
ダウンロード速度を 4 倍に高めることができます。
・設定方法は以下の通りです。 プログラムデータ一覧のパラメータの前の記号をクリックすると、PLCパラメータが表示されます。 PLC パラメータをダブルクリックして、パラメータ設定インターフェイスを開きます。パラメータ設定画面でメモリ容量を8000～2000の範囲で設定します。
- PLCデータダウンロードアドレス：pan.baidu.com/s/1eRNhn3O
- プログラミング ケーブル USB to TTL ドライバーと USB to 232 ドライバーは同じです。ドライバーのアドレス: //pan.baidu.com/s/1jG5sLng
- ドライバーをインストールすると、シリアル ポートが表示されます。ダウンロード時にはボーレート 9600 を選択してください。
- この PLC シリーズには 2 つの独立した 232 シリアル ポートがあり、1 つは 232 レベルの 9 ピン ポート (2: TXD 3: RXD 5: GND)、もう 1 つは 4 ピン ポートです。
TTL レベル (1: GXD 2: TXD 3: RXD 4: 5V)。どちらのポートもプログラムしてタッチ スクリーンに接続できます。プログラミングするときは、9 ピン ポートの USB-232 ケーブルを使用します。 4ピンポートにはUSB-TTLケーブルを使用してください。タッチ スクリーンを接続する場合、232 レベル 9 ピン ポートは、9 ピン オス - メス ケーブルを使用してタッチ スクリーンに直接接続されます (実際には、3 本のワイヤ、つまり 2-2、3-3、および 5-5 のみが使用されます)。 TTLレベルの4ピンポート
弊社で232レベルに変換する必要があります
・F-X1Nシリーズと互換性のある高速パルスC235～C255を入力します。
- Y0とY1は10Kパルスを放射でき、F-X1Nシリーズと互換性があります。
- 暗号化方法: ボードの電源をオンにした後、オンライン - リモート操作 - PLC 停止 [RUN から STOP に変更] - 実行をクリックします。後
実行すると、基板上のランライト[RUN]が消灯します。ログイン キーワード - 新しいログイン キーワードを作成 - 12345678 を入力 - 確認します。後
暗号化されているため、今後は書き込みのみが可能になり、再度読み取ることはできません。

パッケージは以下を含みます：
- 1 x プログラマブル ロジック コントローラー ボード
