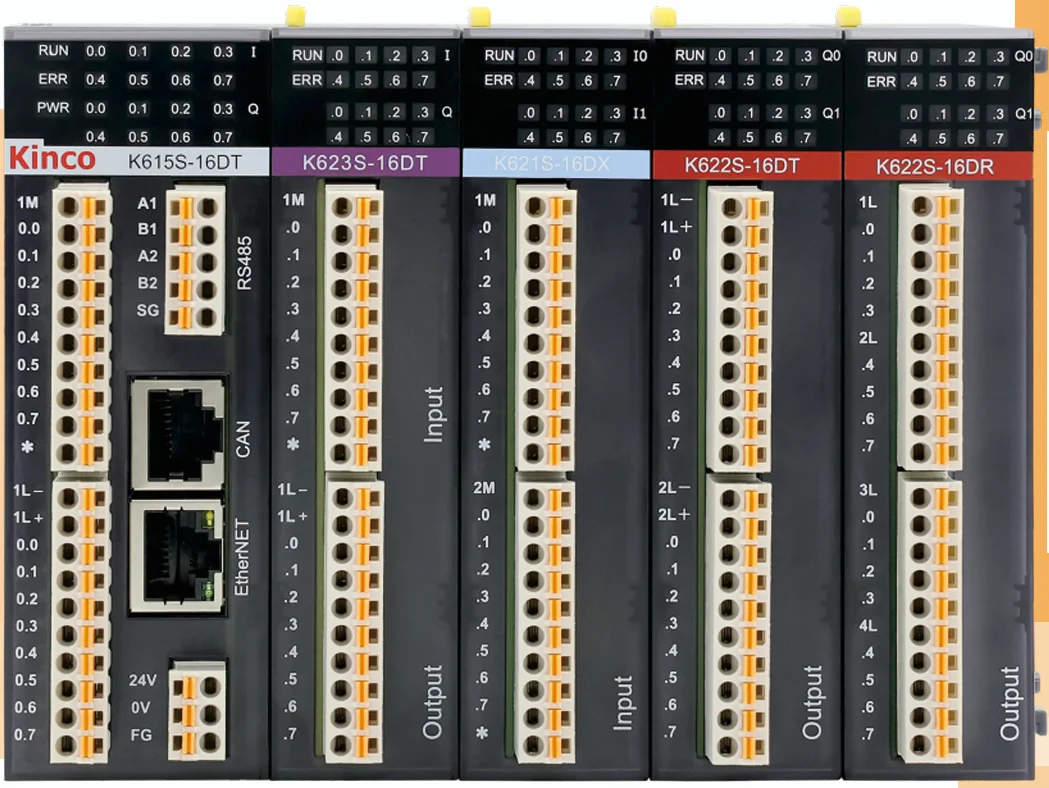

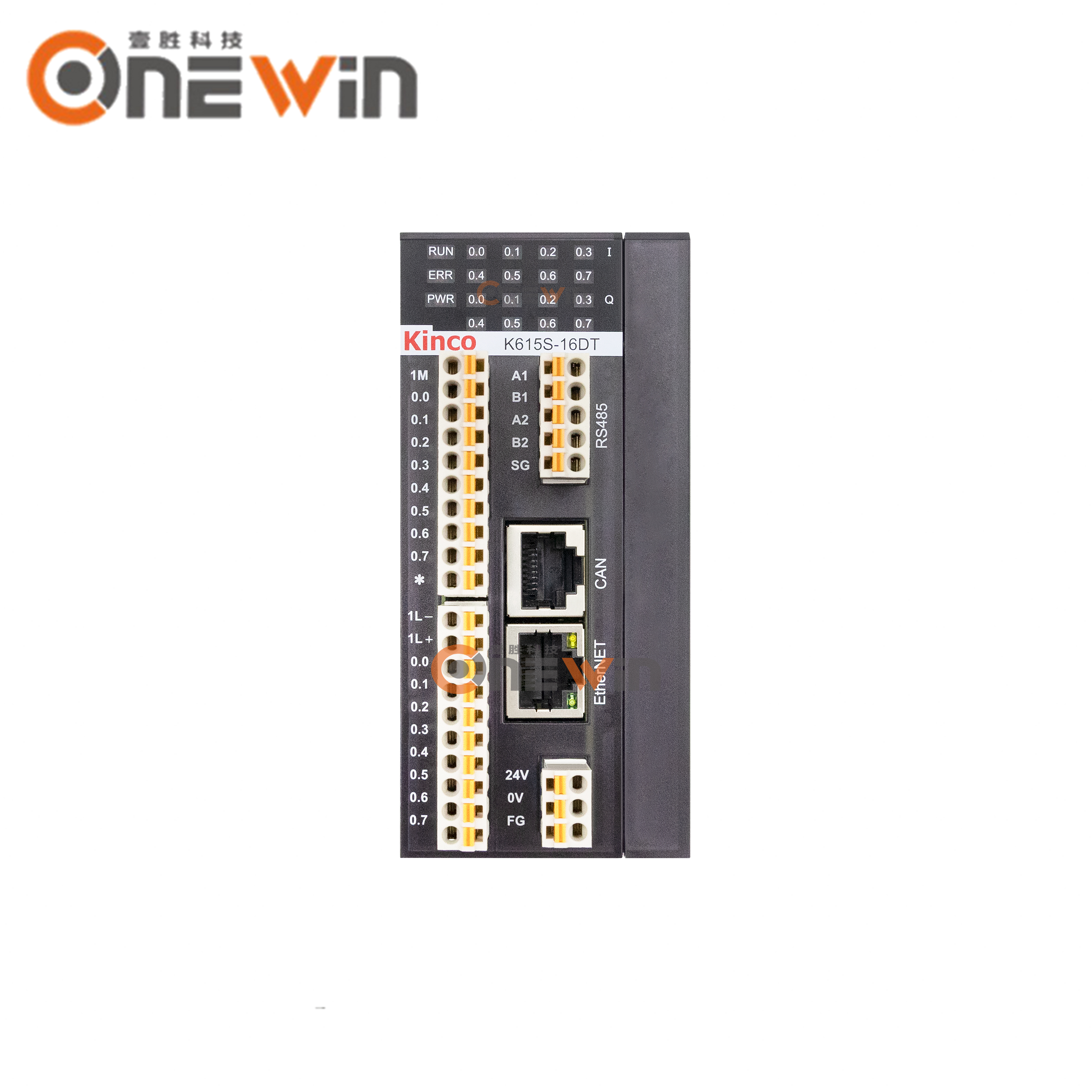

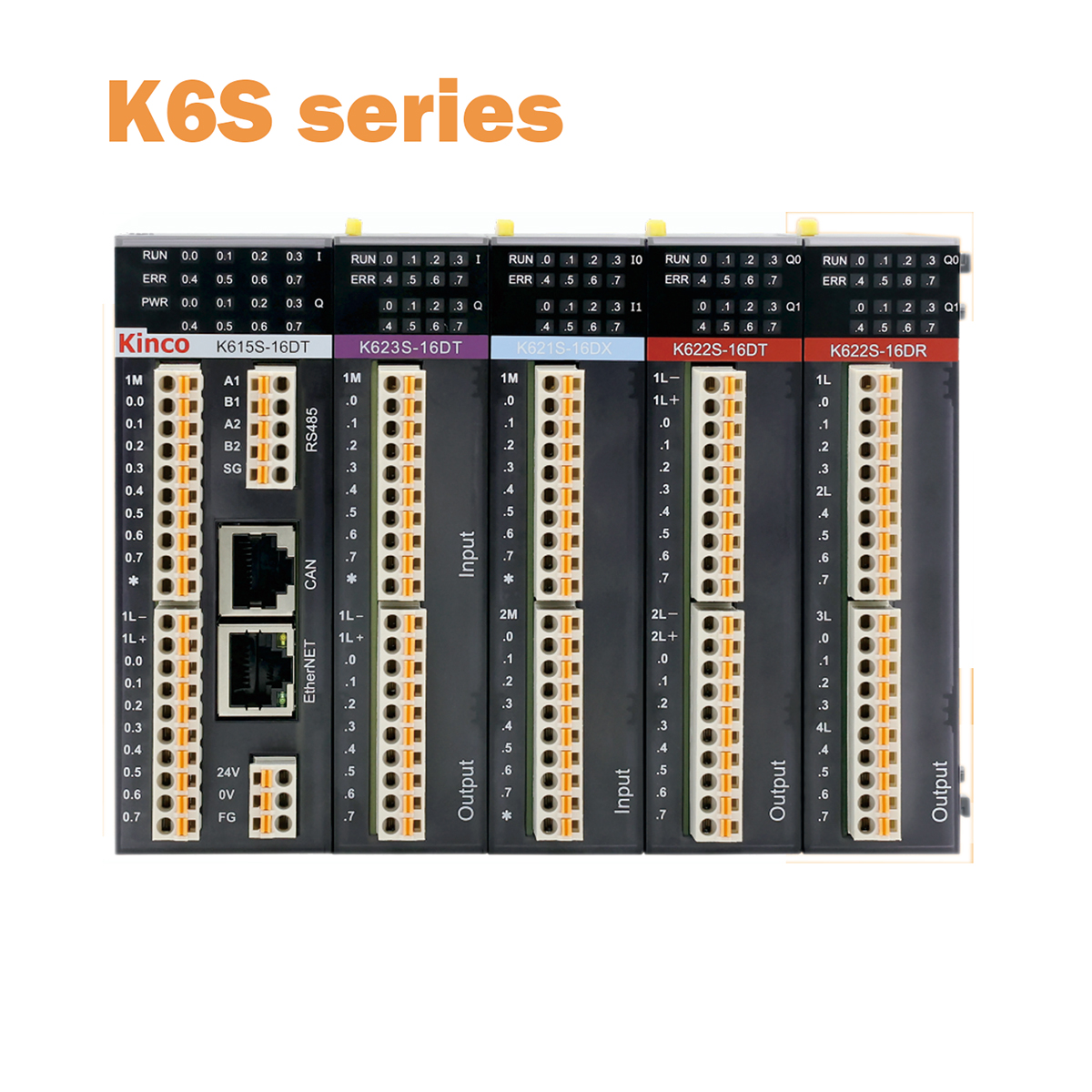

Kinco PLC K6S シリーズ コンパクトモジュラー K615S-16DT K621S-16DX K622S-16DT K622S-16DR K622S-16DTN K623S-16DT K631S-04RD K631S-04TC

新しいMCUを搭載し、実行速度が高速化。

8K命令プログラム保存スペースと20Kバイトのデータ保存スペース。

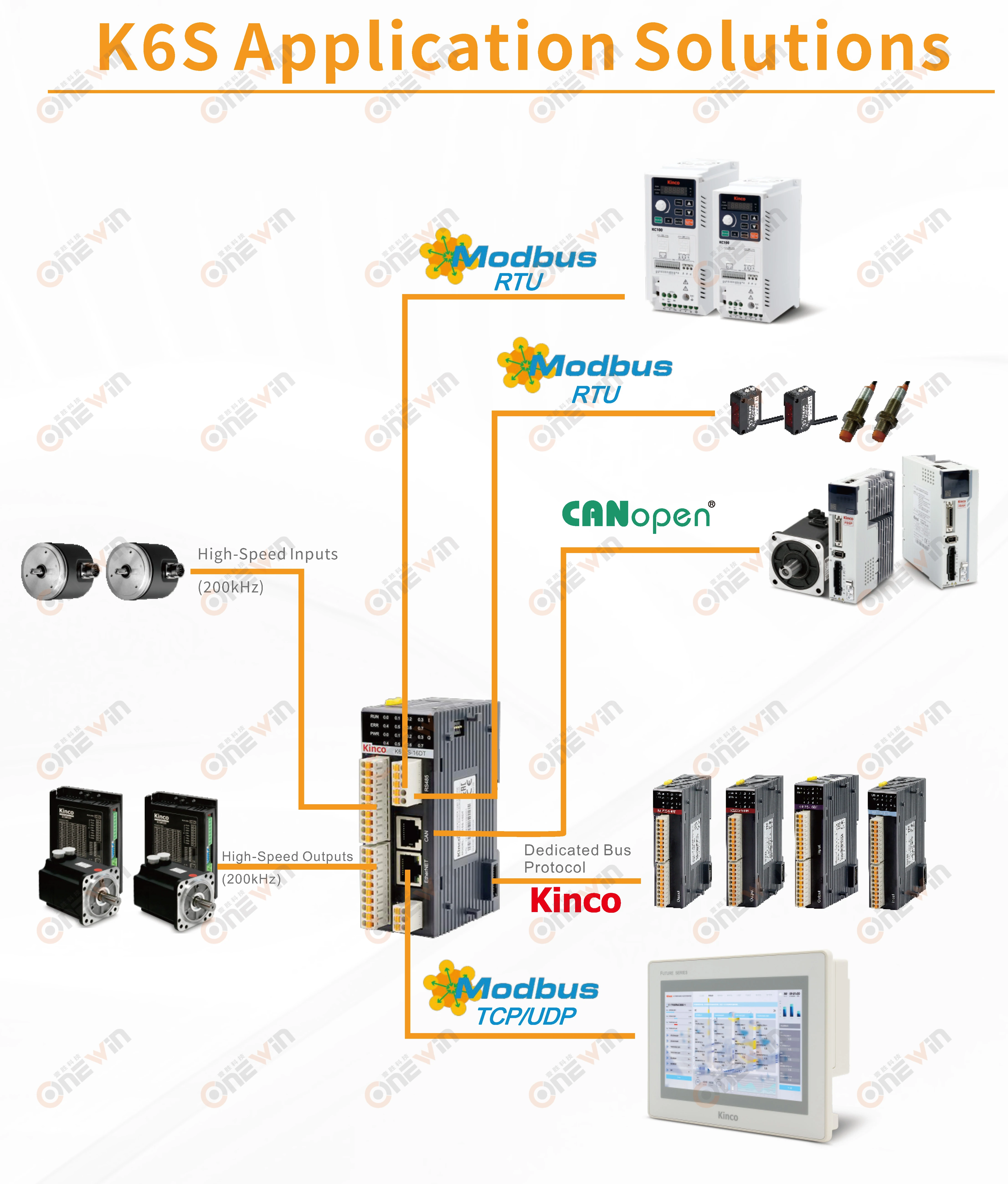

1 * イーサネット、2 * RS485、1 * CAN、複数の通信プロトコル オプション;

RTC内蔵、4チャンネルの高速パルス入出力。

プラグインのインストールによりスペースを 50% 以上節約し、最大 16 個の拡張モジュールを接続します。

工具不要の配線により、設置とメンテナンスのプロセスがよりシンプルかつ効率的になります。

複数のインターフェース
CAN*1

-CANopenマスターをサポートし、最大数のスレーブデバイスを接続できます。

-Kinco モーション コントロール機能をサポートし、最大 16 ノードの接続をサポートし、Kinco サーボおよびステッパー ドライブに簡単に接続できます。
RS485 ※2

-プログラミングプロトコル、Modbusマスター/スレーブ、およびカスタム通信プロトコルをサポート。
イーサネット*1

-標準の10M/100Mイーサネットインターフェイスが付属しており、ヒューマンマシンインタラクションがより便利になります。

-Modbus TCPクライアント/サーバー産業用バスプロトコルをサポートし、TCPクライアント/サーバーモードで無料送信、UDPピアモードで無料送信を行います。

パワフルなパフォーマンス

-命令の実行速度が速くなります。

-サポート、プログラミング命令、20,000バイトのデータストレージを装備し、複雑な制御システムの実装を保証します。

-配列やスタックなどの関数をサポートします。

統合された高速 I/O

4チャンネル高速入力

-3チャンネル、最大カウント周波数2ookHz

-1チャンネル、最大カウント周波数

単相20kHz/二相10kHz

4チャンネル高速出力

-3チャンネル、最大パルス周波数2ookHz

-1チャンネル、最大パルス周波数10kHz

・PLS(PwMまたはPTO)、位置決め制御命令セット、PFLO_Follow命令なども提供します。

これにより、ユーザーはシンプルなモーション コントロール アプリケーションを簡単に実現できます。

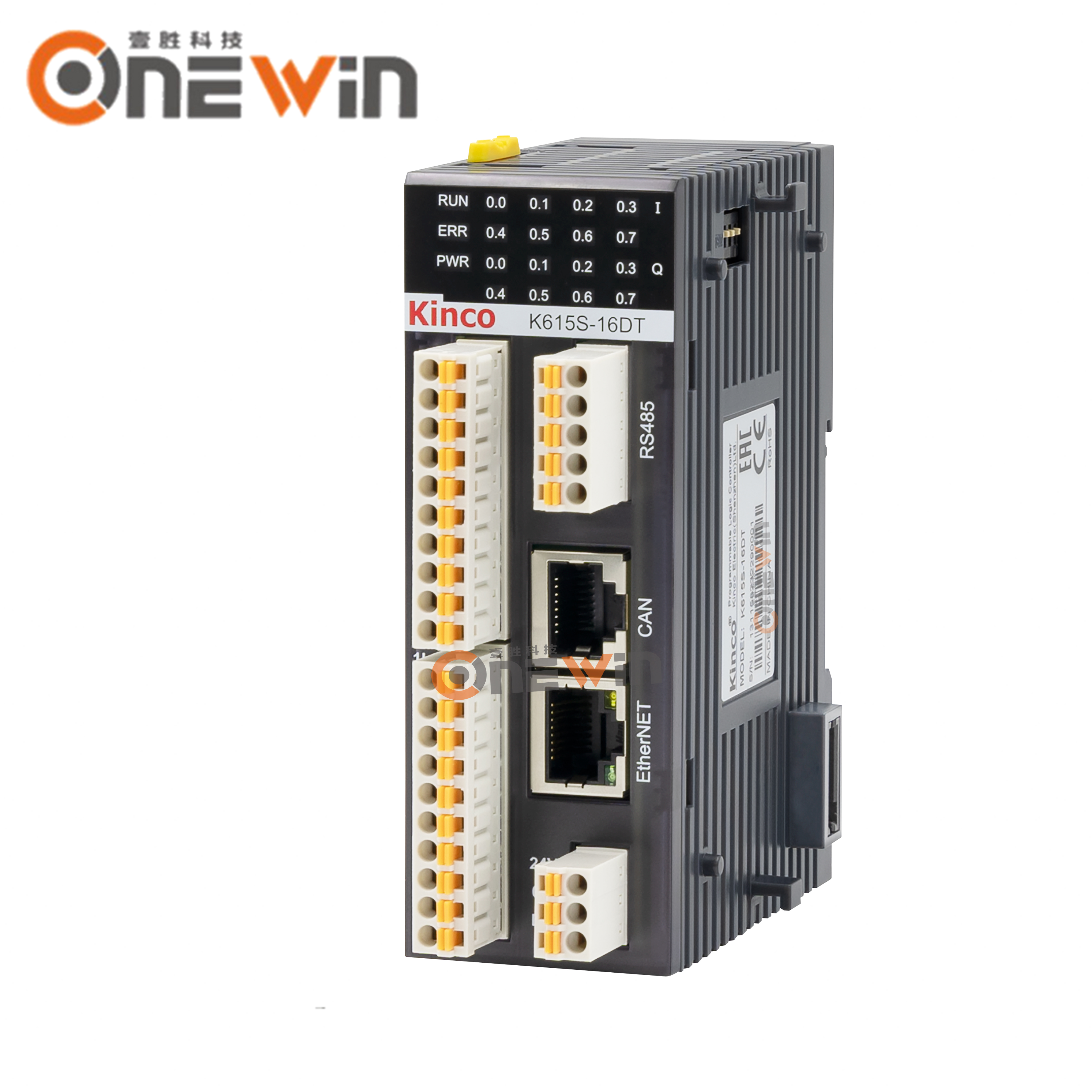

Kinco K6S シリーズ PLC は、コンパクトなモジュラー PLC です。モジュラープラグイン設計により、水平設置スペースが 50% 以上節約され、工具を使わずに配線を締めることができるため、設置とメンテナンスのプロセスがよりシンプルかつ効率的になります。の

●新MCUプラットフォームの搭載により、実行速度がさらに向上しました。同時に、8k命令のプログラム格納空間と20​​kバイトのデータ格納空間(V領域、M領域)を確保しており、複雑な制御プログラムの実装を保証します。

• 10/100M イーサネット ポートを標準装備し、Modbus TCP クライアント/サーバーおよび Modbus UDP 産業用バス プロトコルをサポートします。使いやすく強力で、より多くの状況でのアプリケーションのニーズに適しています。

・CANインターフェースはCANopenマスター機能をサポートし、最大64台のスレーブ局を接続できます。各スレーブ ステーションは最大 8 つの TPDO と 8 つの RPDO を許可し、ノード保護やハートビートなどのエラー制御方法をサポートします。 Kinco モーション コントロール プロトコルをサポートし、使いやすい位置決め制御命令を提供します。ユーザーはKincoに簡単に接続できます

• 内蔵リアルタイム クロック (RTC)、4 つの高速パルス出力 (すべてのチャネルが PTO/PWM モードをサポート)、4 つの高速計数入力 (単相/二相、AB 直交計数モードをサポート)、1 つのイーサネット インターフェイス、2 つの RS485 インターフェイス、CAN と RS485 の両方に絶縁機能が内蔵されています。

• 配列関数をサポートし、最大 16 個の配列の使用をサポートし、各配列では最大 1024 個の要素を使用できます (要素は、K シリーズ PLC でサポートされている任意のデータ型にすることができます)。ユーザーは配列関数を使用して、最大値、最小値、平均値、並べ替えなどの機能を実行できます。また、配列を使用してデータ ストレージ スペースをさらに拡張することもできます。

• スタック機能をサポートし、最大 2 つのスタックの使用をサポートし、各スタックでは最大 1024 個の要素を使用できます (要素は K シリーズ PLC でサポートされている任意のデータ型にすることができます)。ユーザーはスタック機能を使用して対応するニーズを実現することができ、またスタックを使用してデータ保存スペースをさらに拡張することもできます。

• モジュラープラグイン設計により、設置スペースを 50% 以上節約します。右側には最大16個の拡張モジュールを拡張できます。モジュールの種類が豊富であるため、ユーザーはより柔軟なソリューションを得ることができます。

• KincoBuilder ソフトウェアは、便利で使いやすいモーション制御命令を提供し、ユーザーがゼロしきい値、迅速な構成、効率的なプログラミングを開始するのに役立つガイダンス機能も備えています。

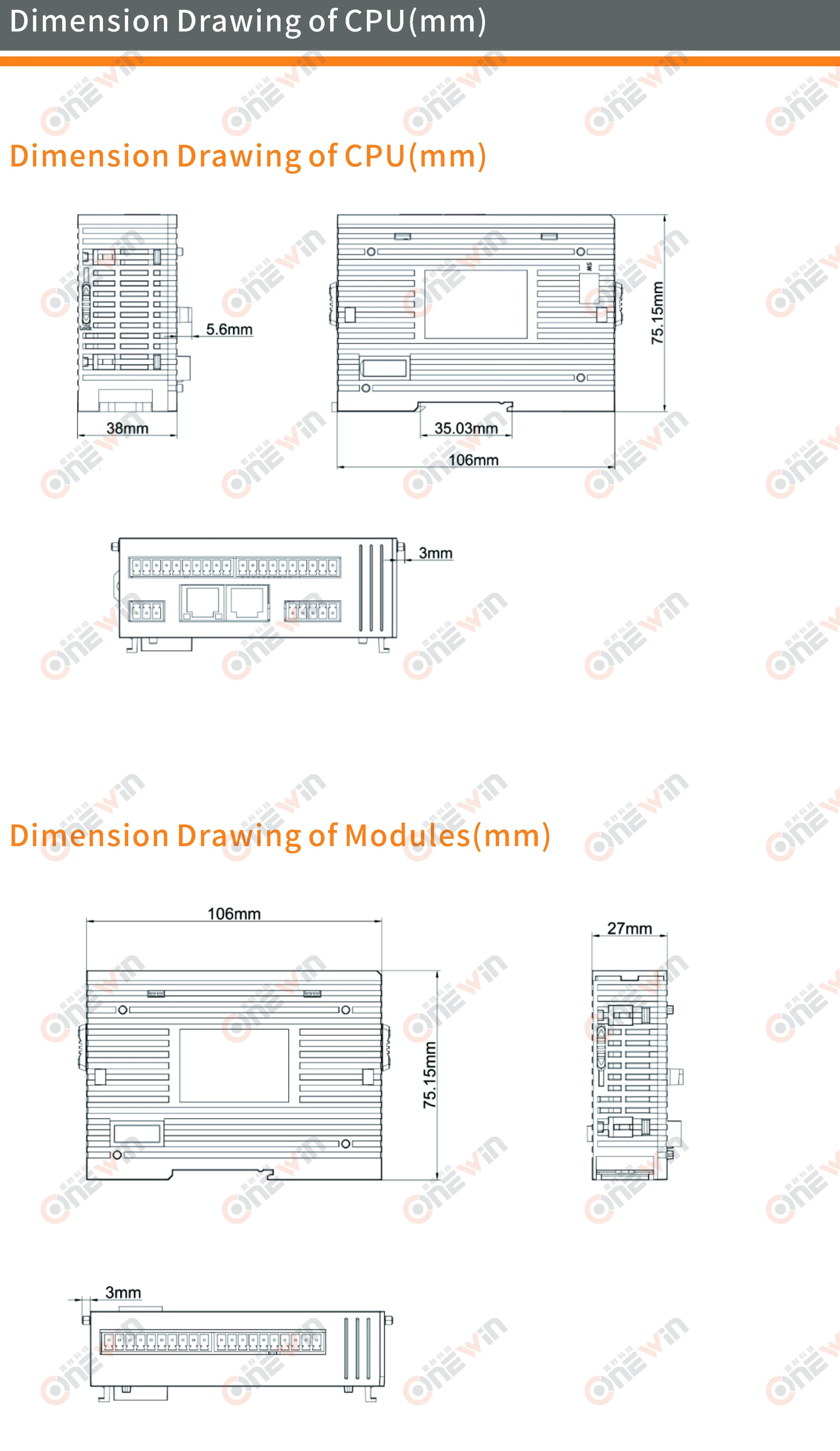

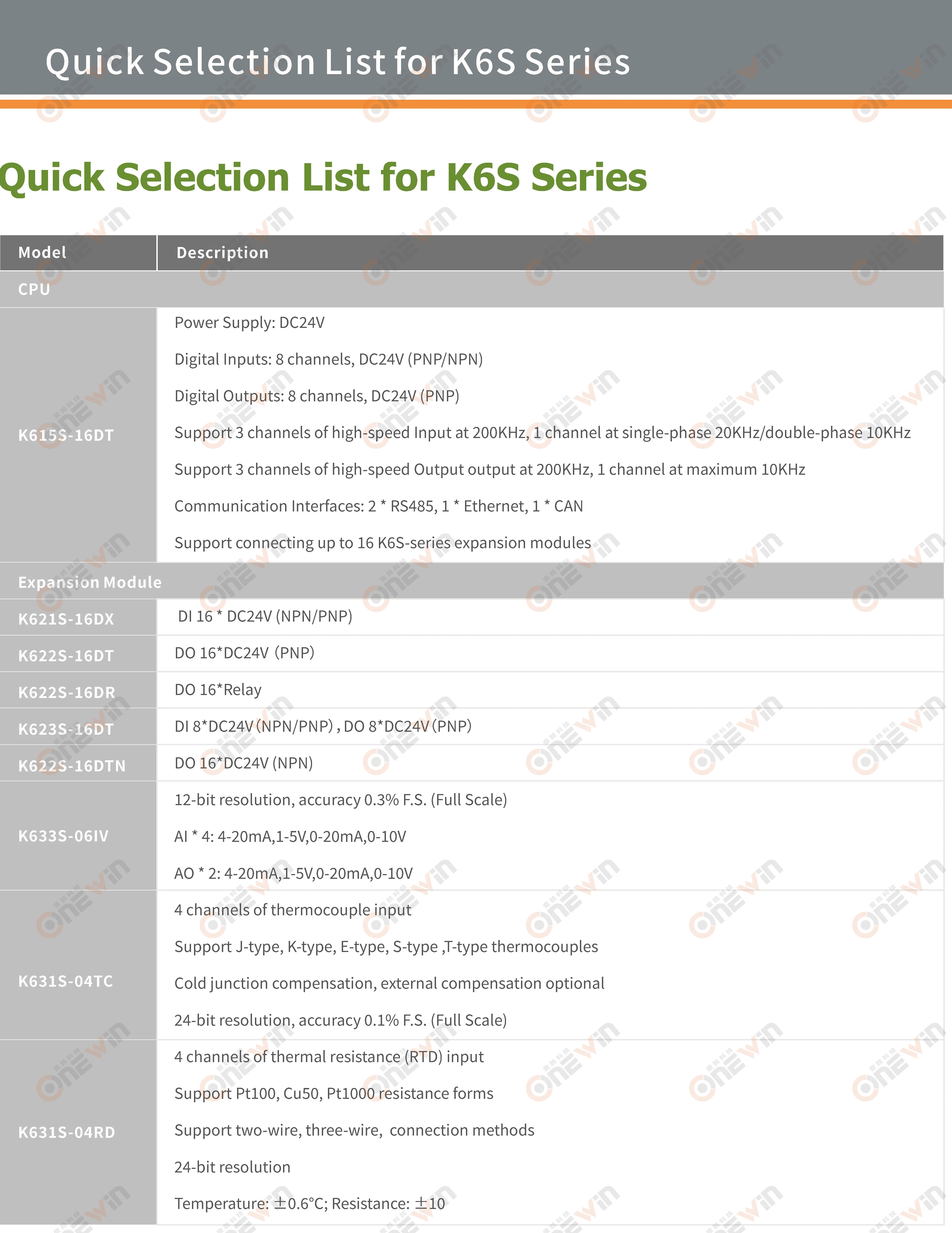

仕様

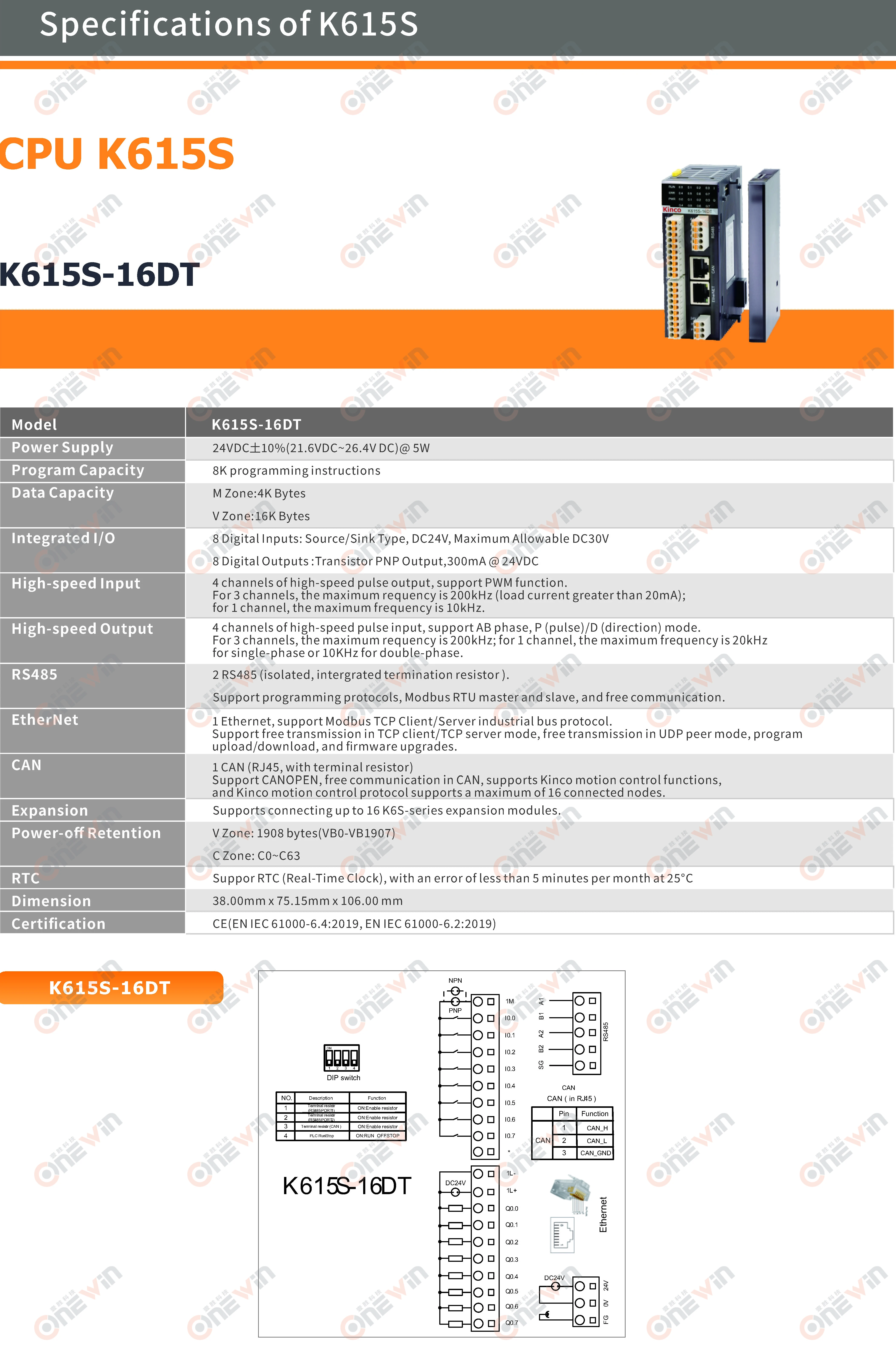

CPUモジュール

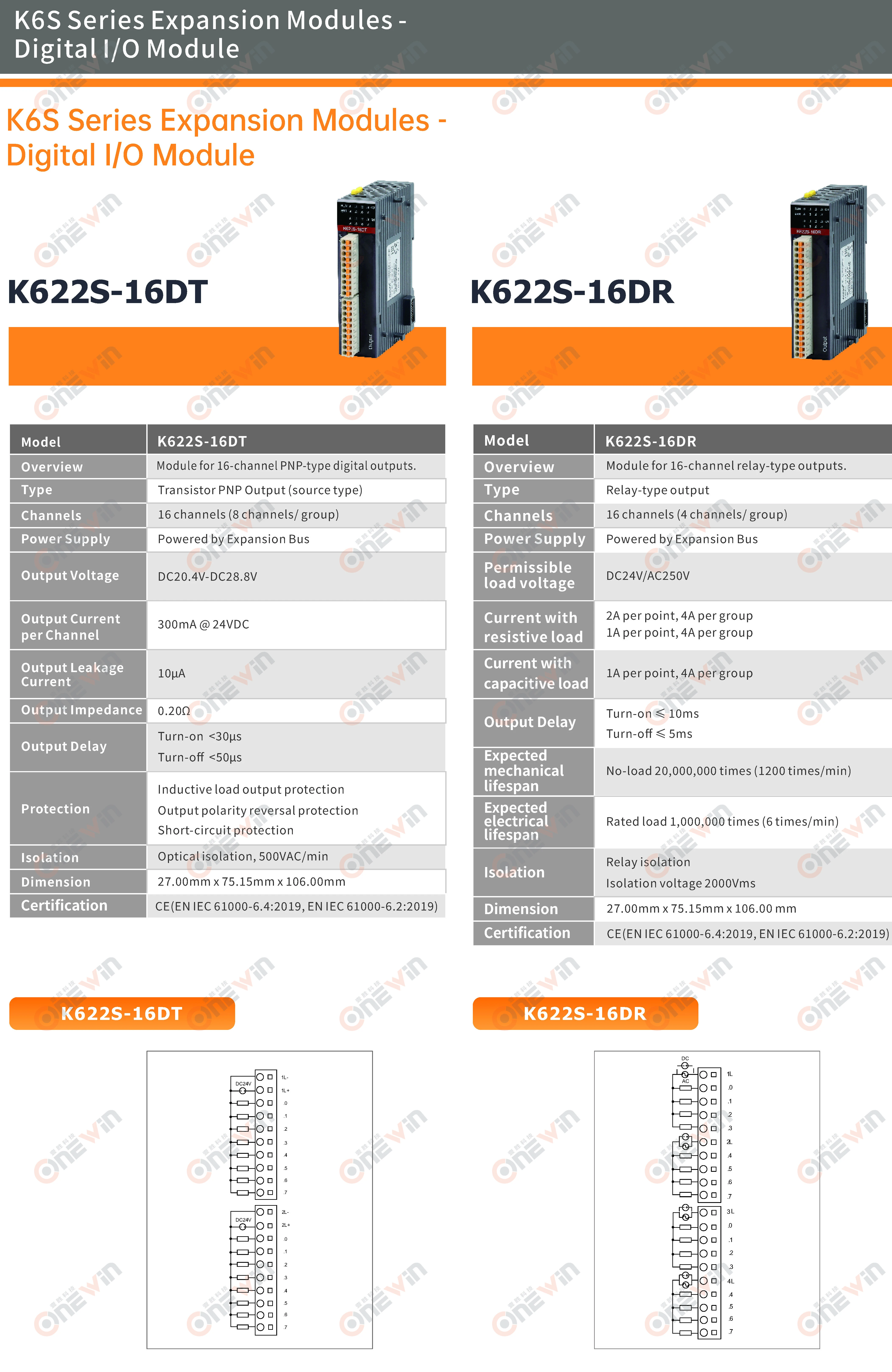

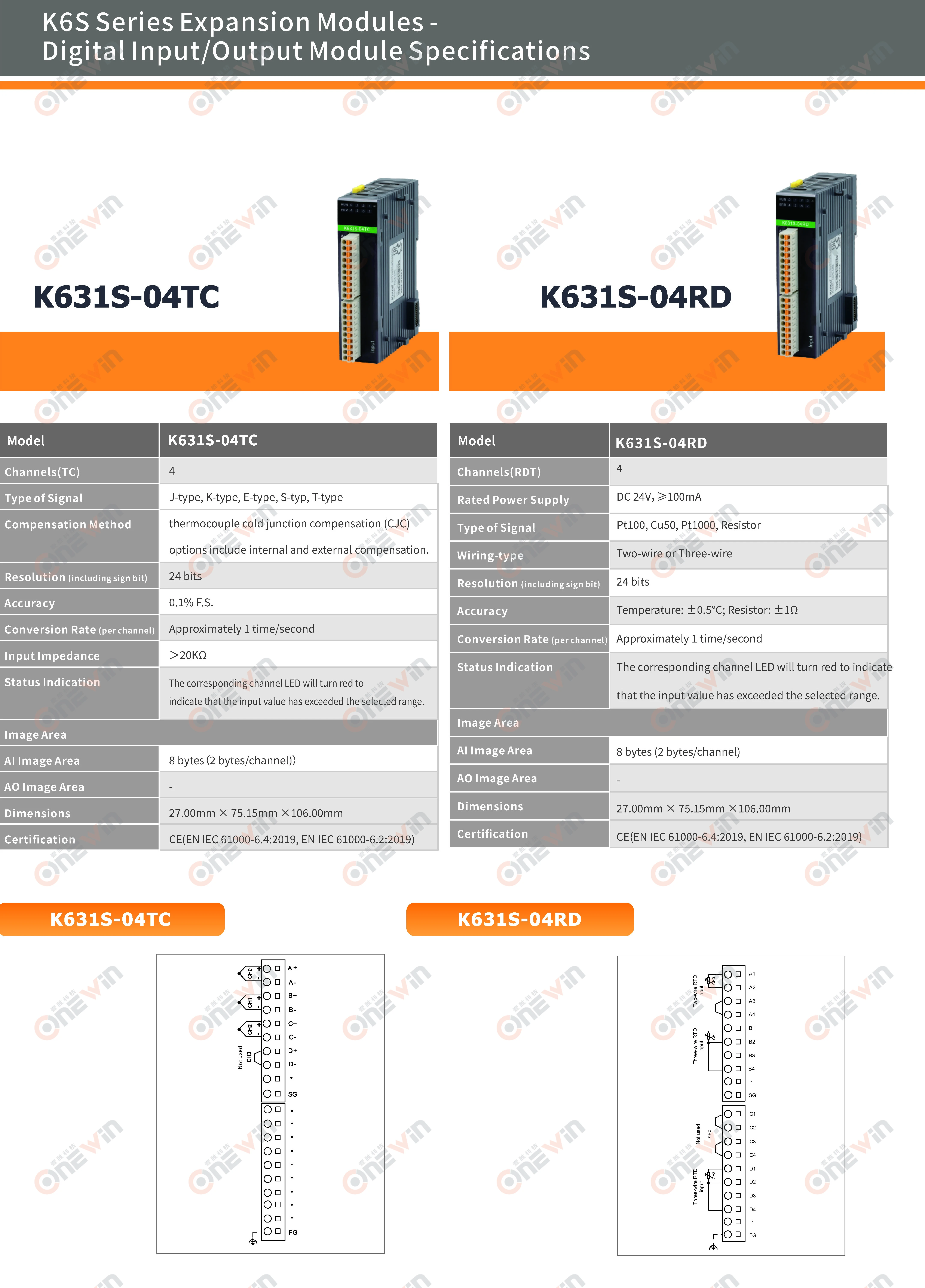

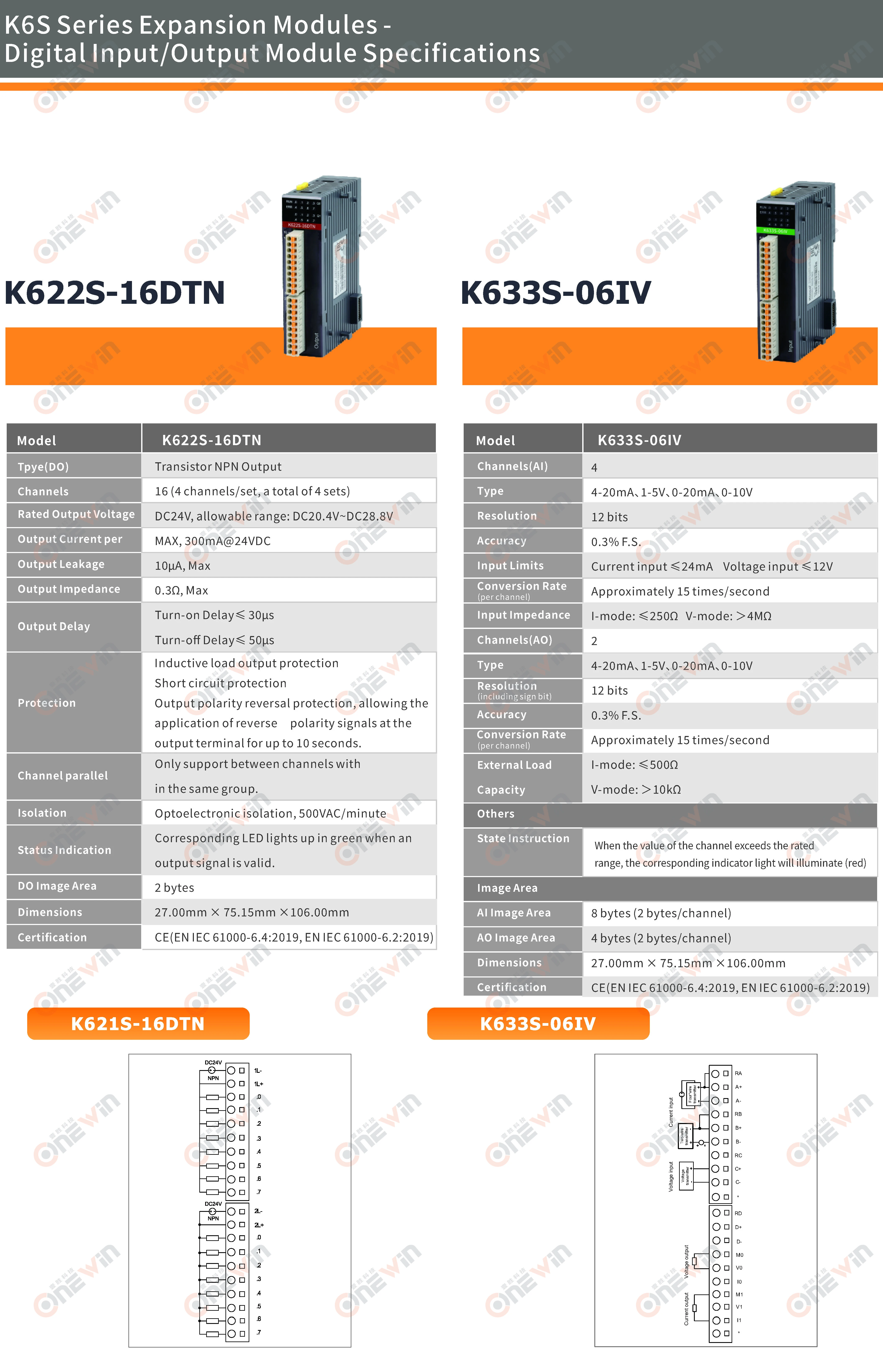

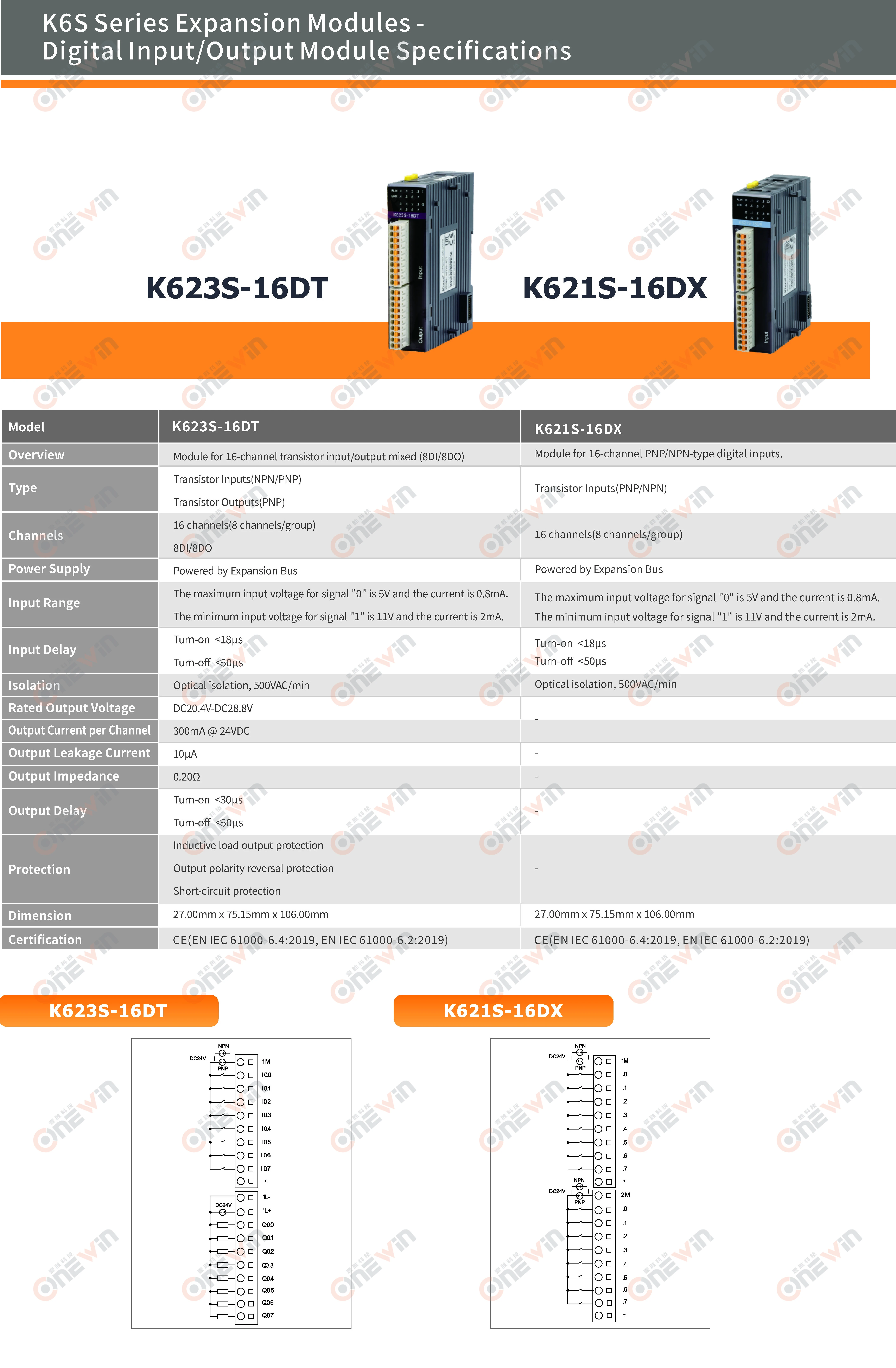

拡張モジュール
