X-NUCLEO-IHM02A1

STM32 Nucleo 用 L6470 に基づく 2 軸ステッピングモータードライバー拡張ボード

パラメータ

対象アプリケーション: バイポーラステッピングモーター
主要製品: L6470

説明

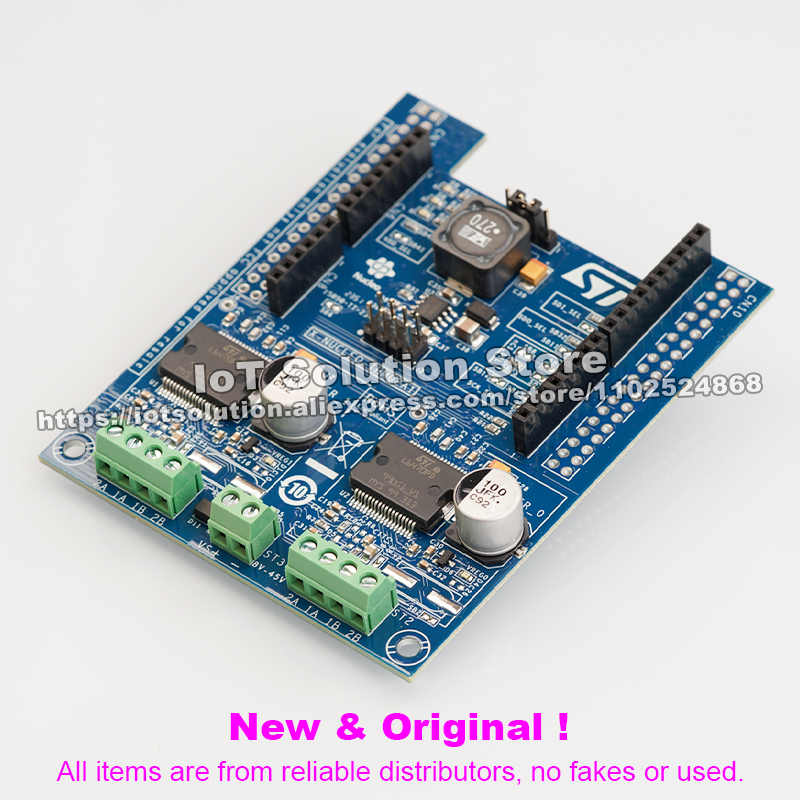

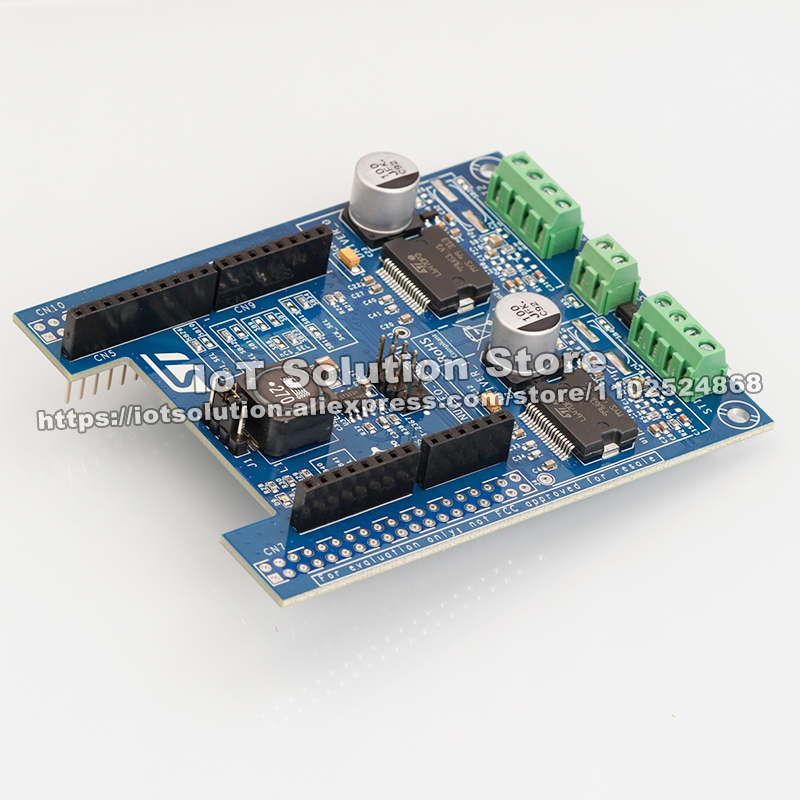

X-NUCLEO-IHM02A1 は、L6470 をベースとした 2 軸ステッピングモータードライバー拡張ボードです。 STM32 Nucleo プロジェクトでステッピングモーターを駆動する低電圧モーター制御のための、手頃な価格で使いやすいソリューションを提供します。

拡張ボードには 2 つの L6470 が含まれています。これは、SPI 経由で受信したハイエンドのモーション制御コマンドによってステッピングモーターを制御するために使用される、完全に統合されたマイクロステッピングモータードライバーです。 STM32 Nucleo ボードに接続すると、1 つまたは 2 つのステッピングモーターを駆動できます。

このボードにはArduino UNO R3コネクタが装備されており、レイアウトはSTモルフォコネクタとも互換性があります。これらの拡張ボードの 1 つまたは複数を STM32 Nucleo ボードに接続して、1 つまたは複数のステッピングモーターを制御できます。

各 L6470 の各 SPI ペリフェラルは、デイジーチェーン構成で接続されています。
