3 キット Nema23 ステッピングモーター 1.2/2/3Nm 3A 8 ミリメートルシャフト DM556 ドライバー 350 ワット電源 USB Mach3 カード CNC 彫刻機用
1キット:
1×Nema23 57*57ステッピングモーター
1×DM556モータードライバー

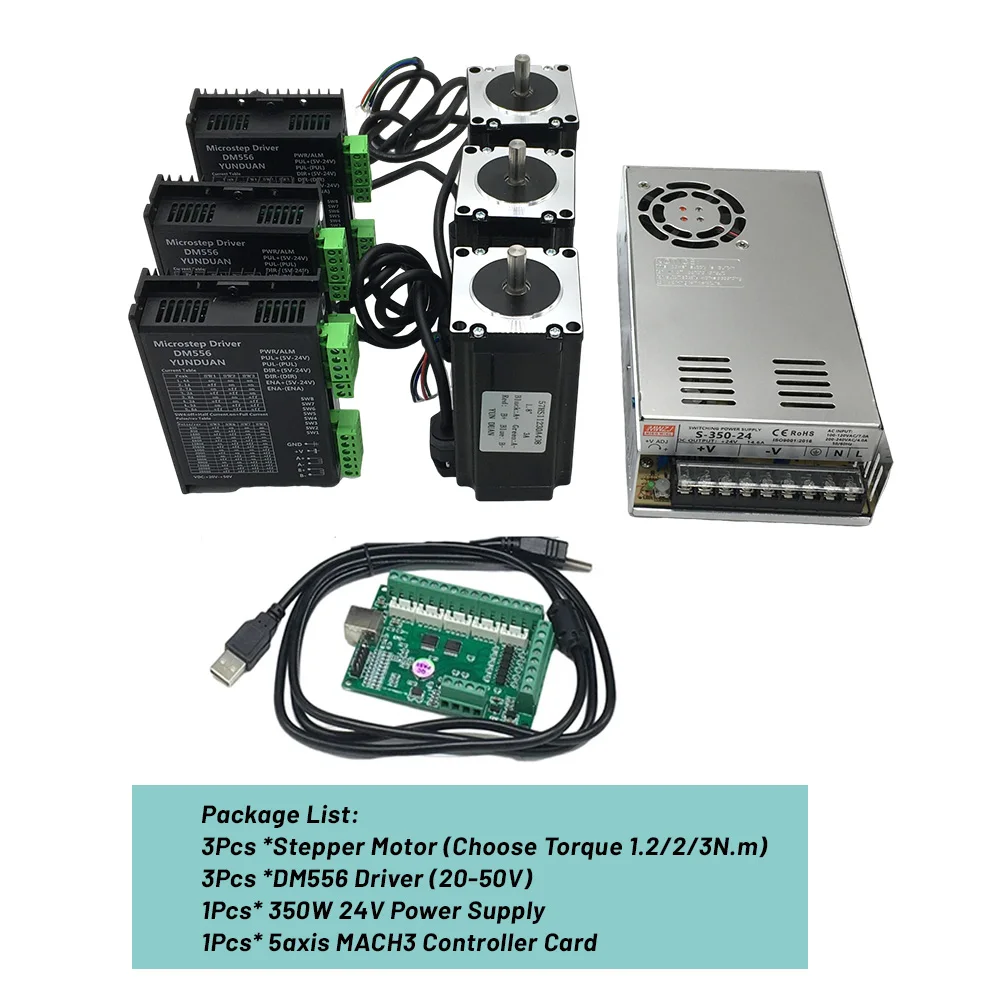

3 キット:
3×Nema23ステッピングモーター
3×DM556モータードライバー
1×350w-24v電源
1×MACH3 5軸コントローラーボード

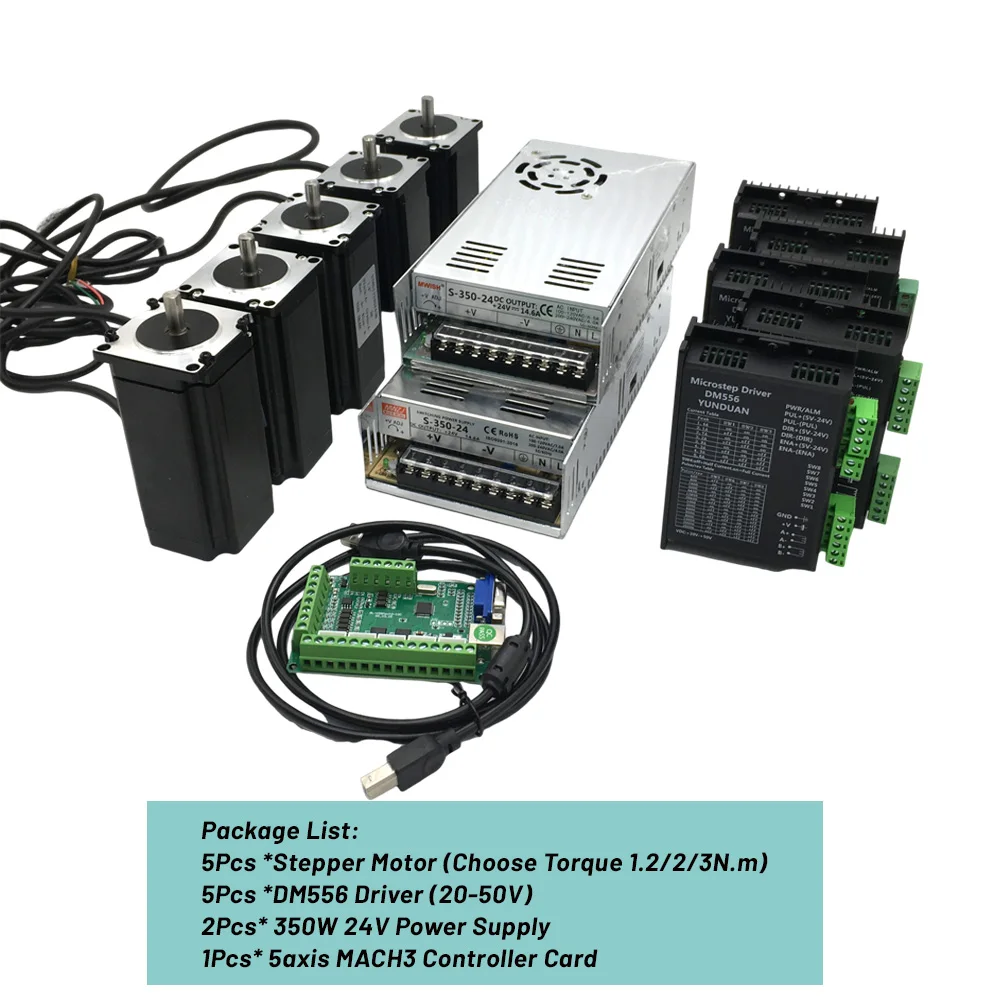

5 キット:
5×Nema23ステッピングモーター
5×DM556モータードライバー
2 x 350w-24v 電源
1×MACH3 5軸コントローラーボード

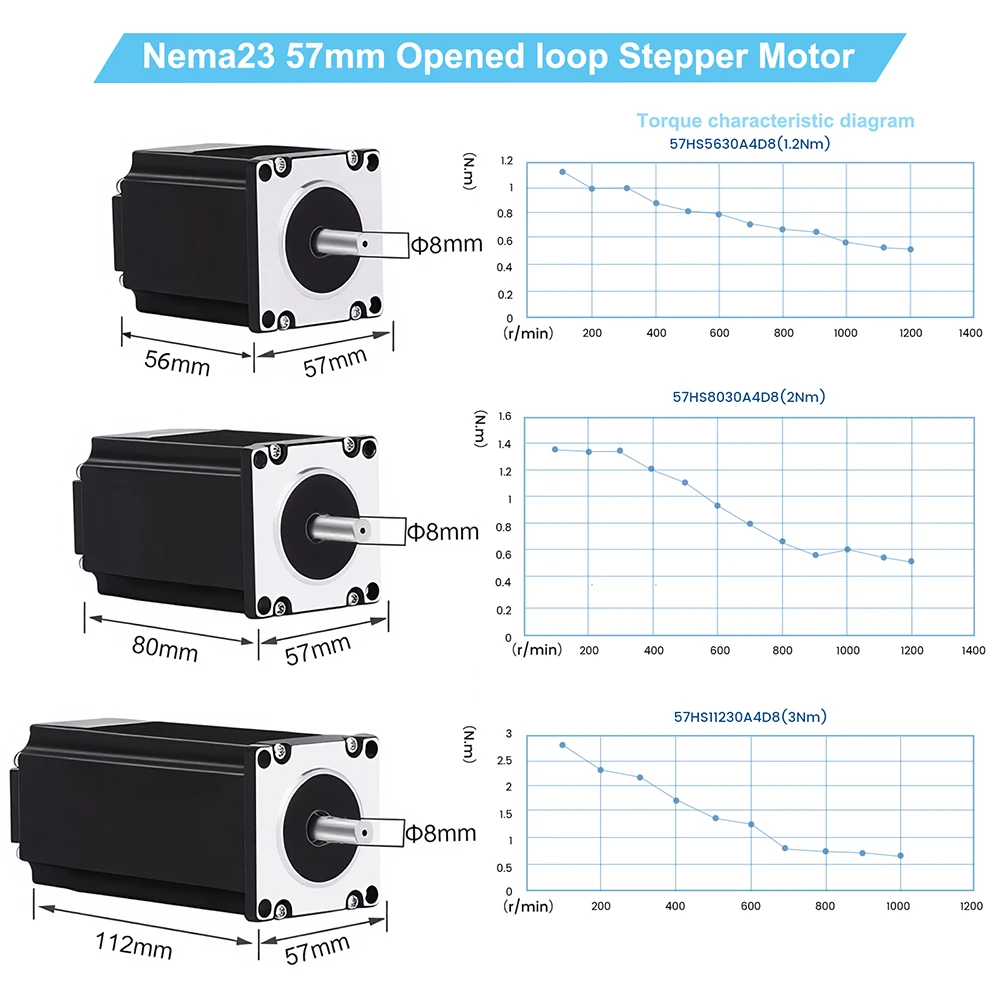

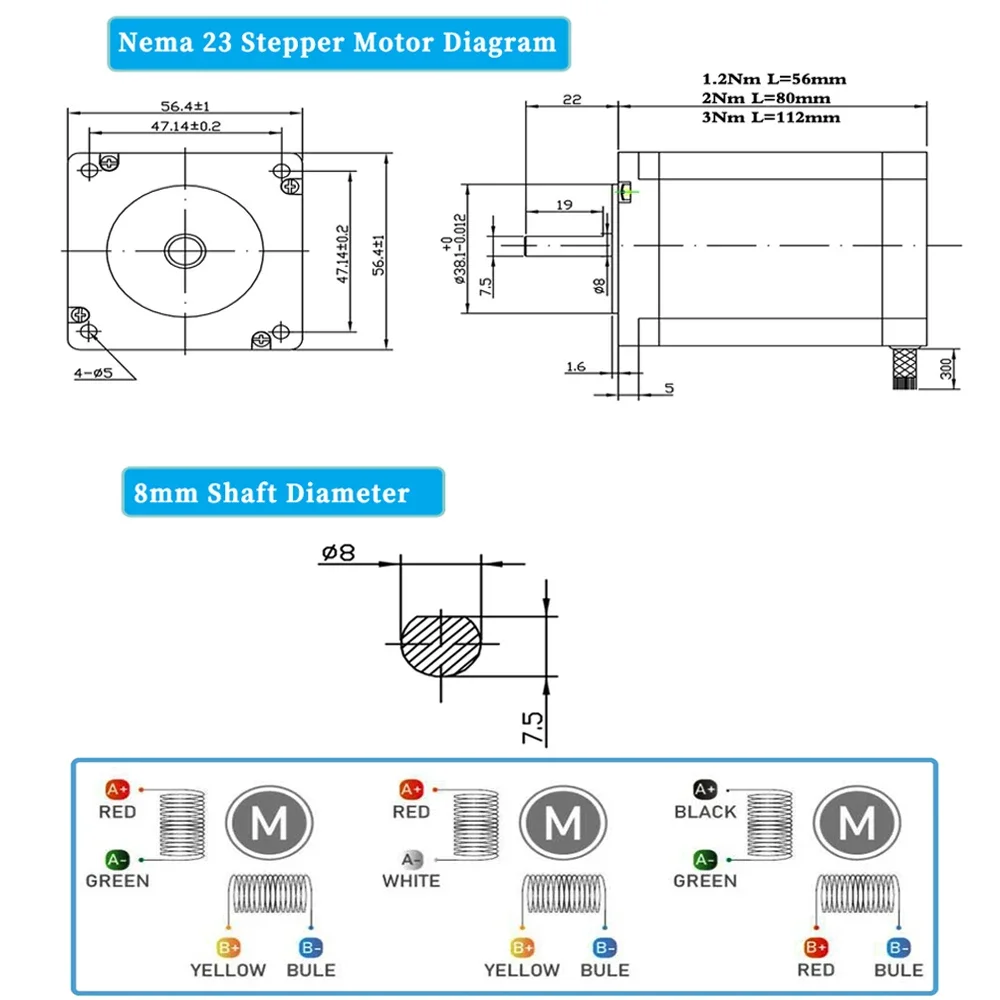

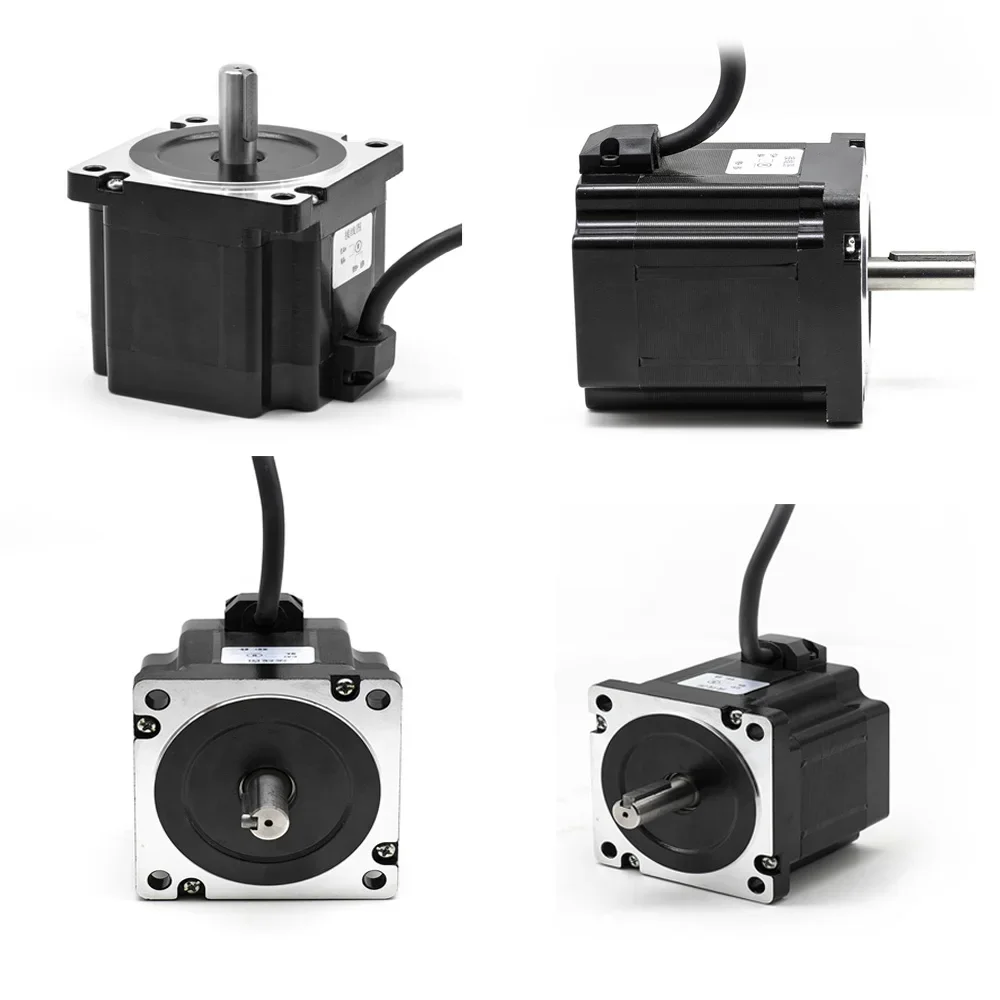

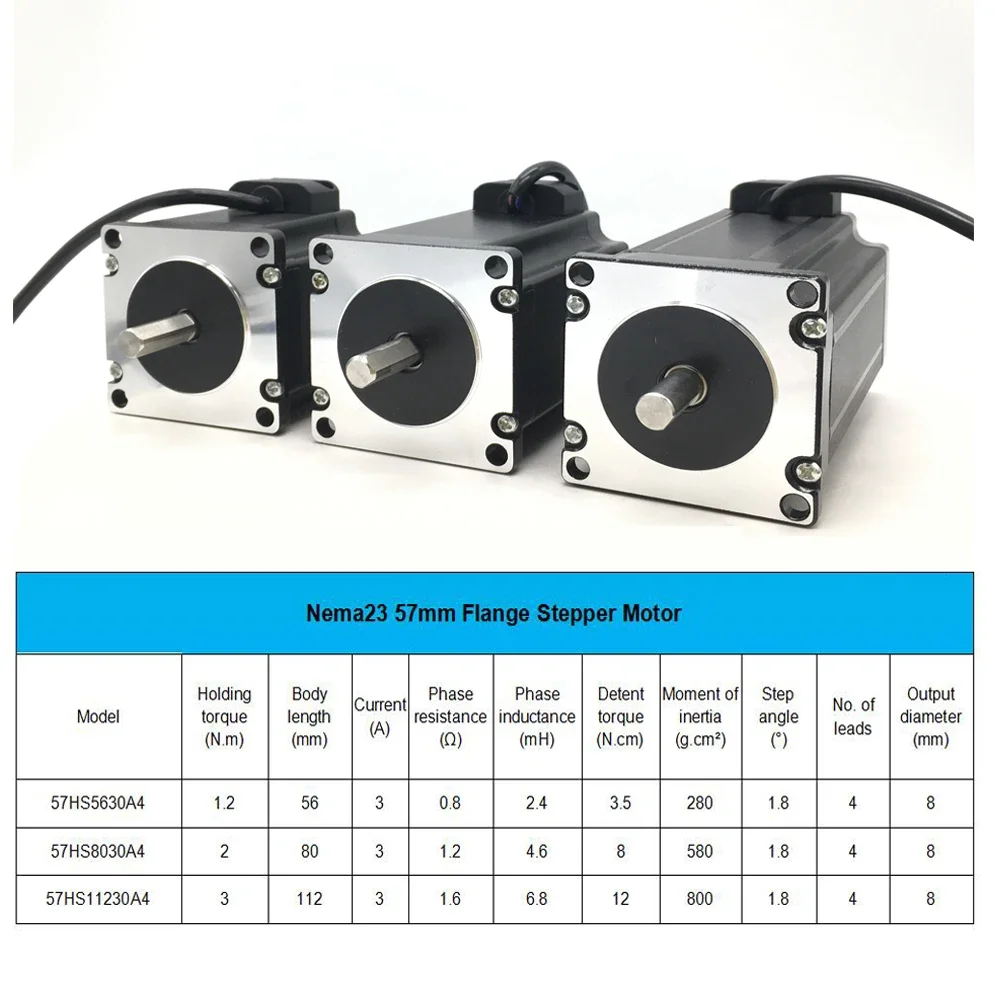

Nema 23 57mm ステッピング モーターのパラメーター:

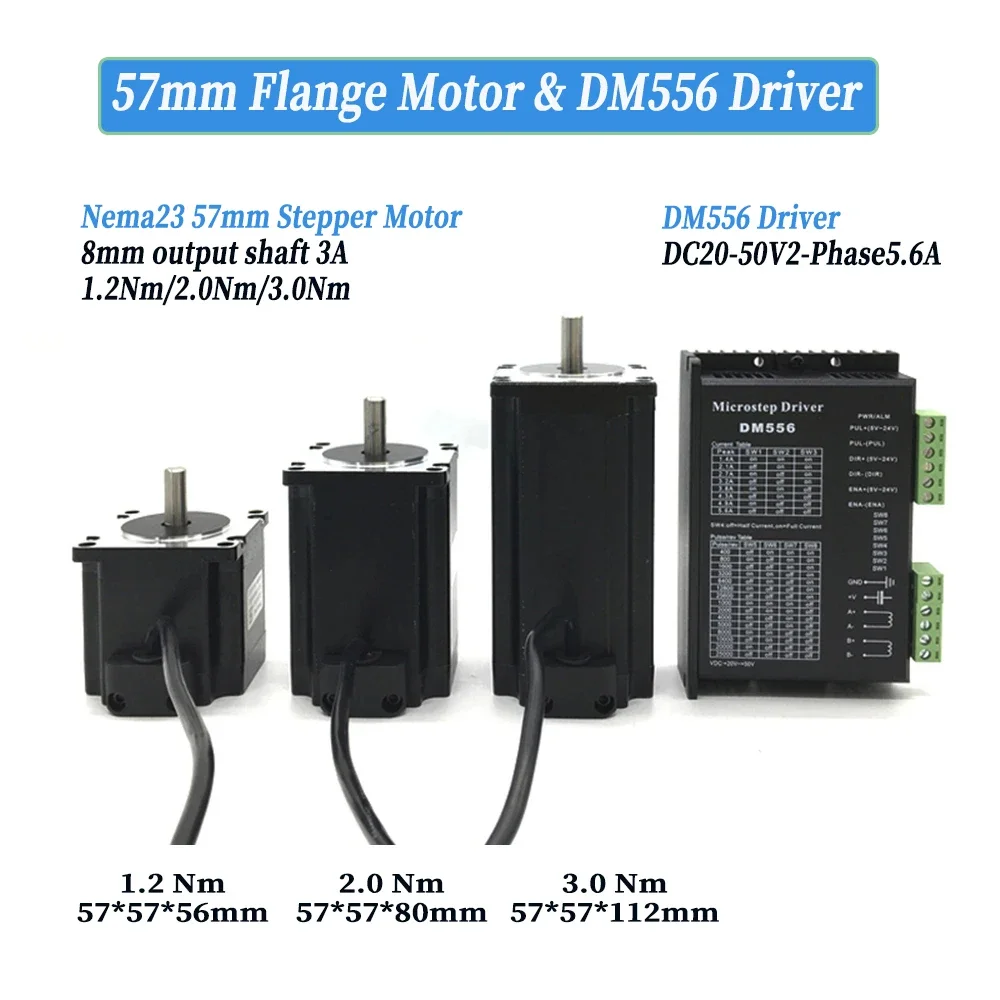

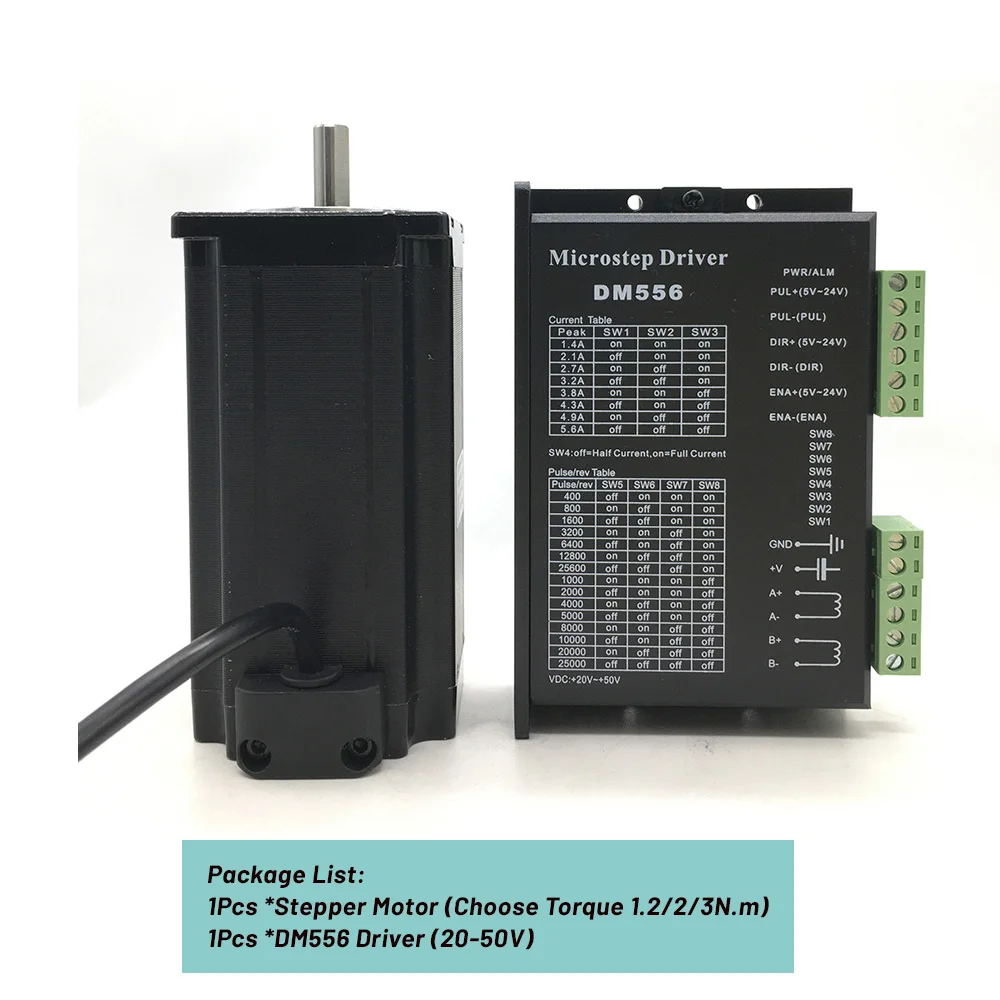

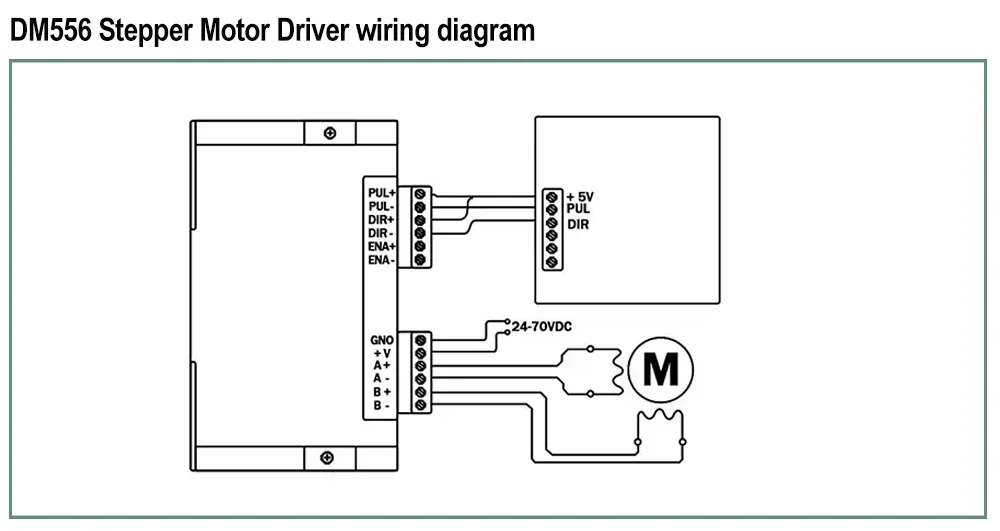

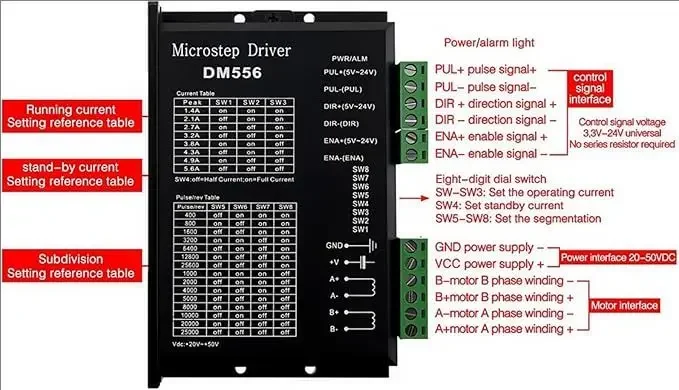

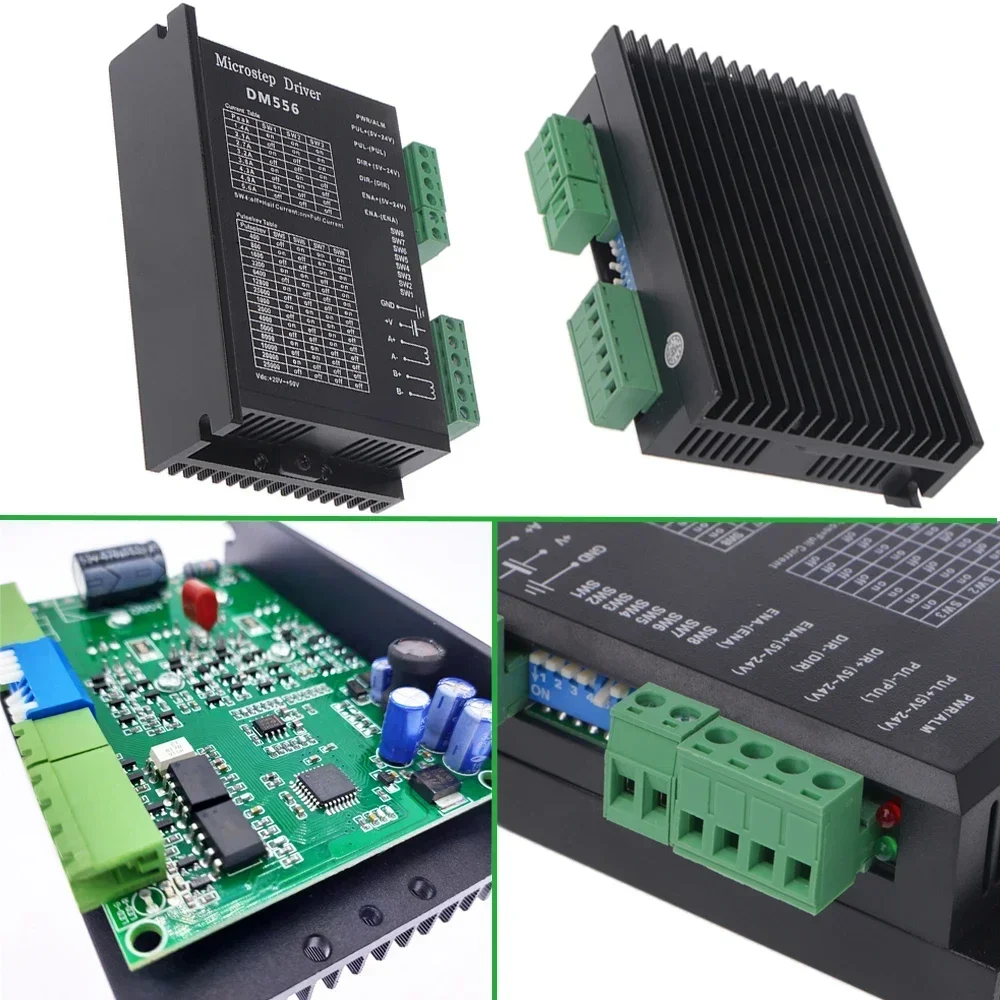

ドライバーの仕様:
1.モデル:DM556
2.適応モーター：42mm/57mm/86mmフランジステッピングモーター
3.入力電圧: DC 20-50V
4.出力電流: 1.0-5.6A、8レベル調整可能、0.5A分解能
5.駆動方式：バイポーラ定電流PWM駆動
6.パルス応答周波数:200kHz(最大)
7.絶縁抵抗: 500MΩ
8.絶縁強度:500V/分

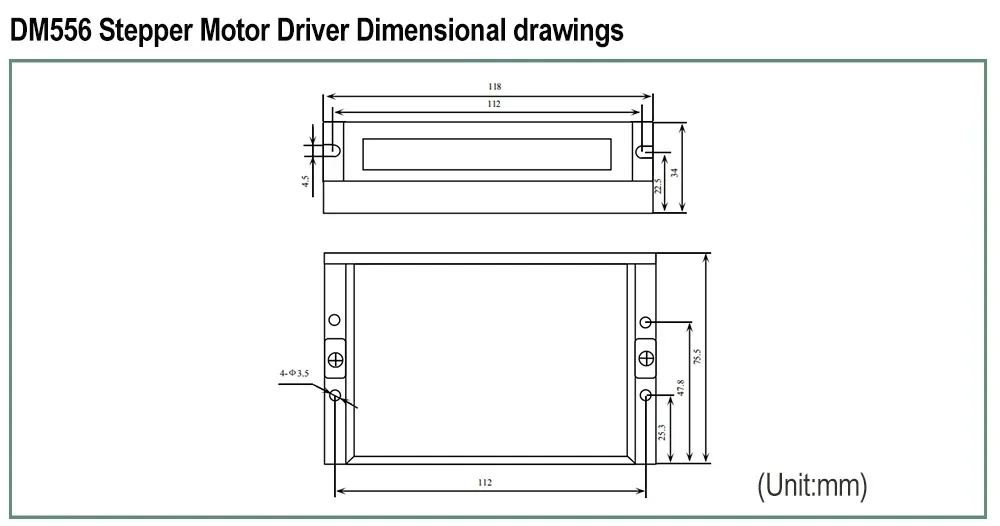

9.寸法: 118*75.5*34 ミリメートル/4.6*3.0*1.3 インチ
10.冷却方式：自然冷却または強制空冷
11.使用環境温度：-5℃～50℃
12.アプリケーション：さまざまな中小規模の自動化機器や機器に適しています。
例：彫刻機、マーキング機、切断機、レーザー写植、製図機
計測器、CNC工作機械、自動組立装置など

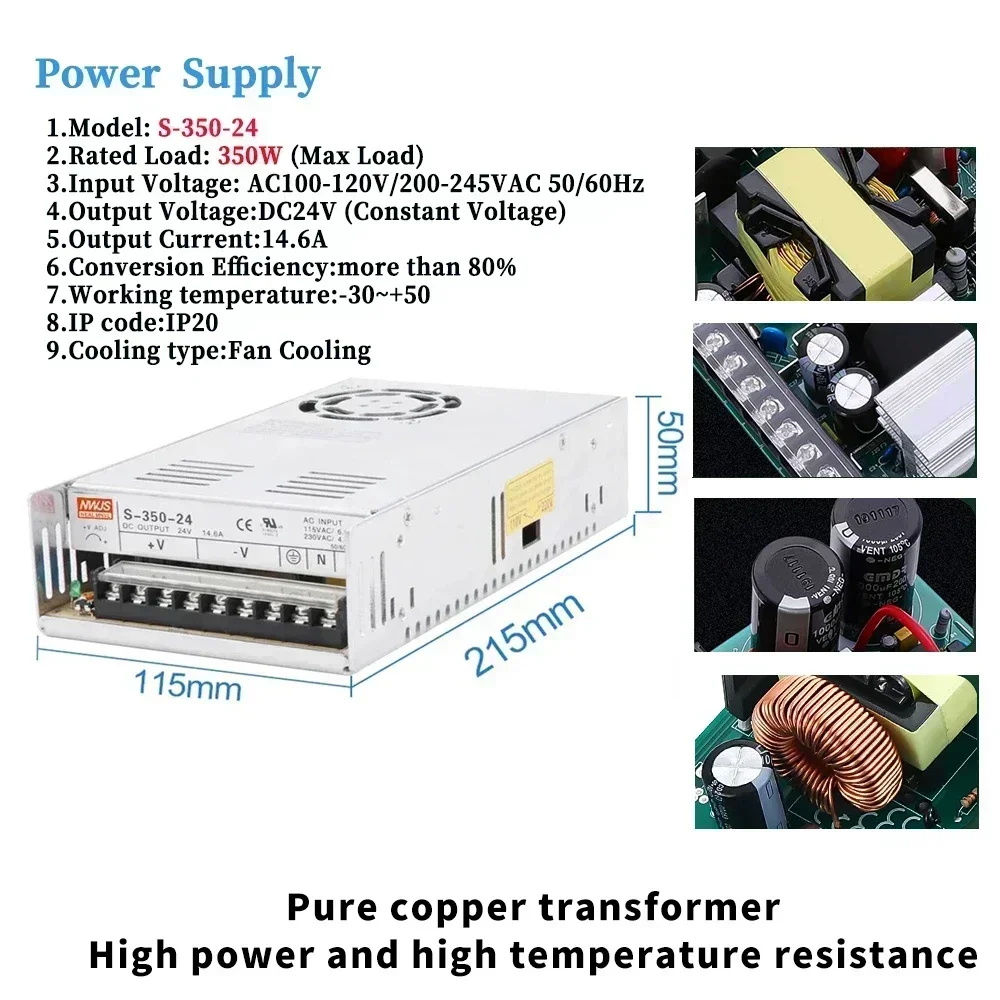

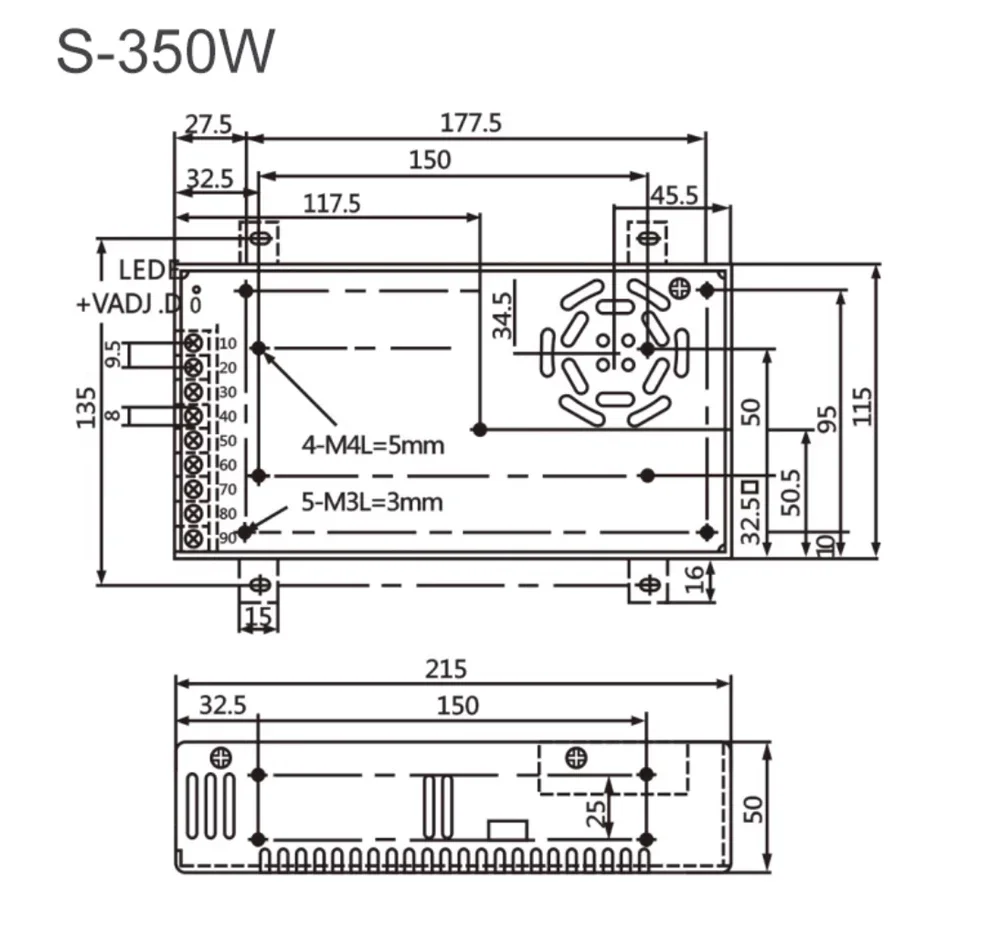

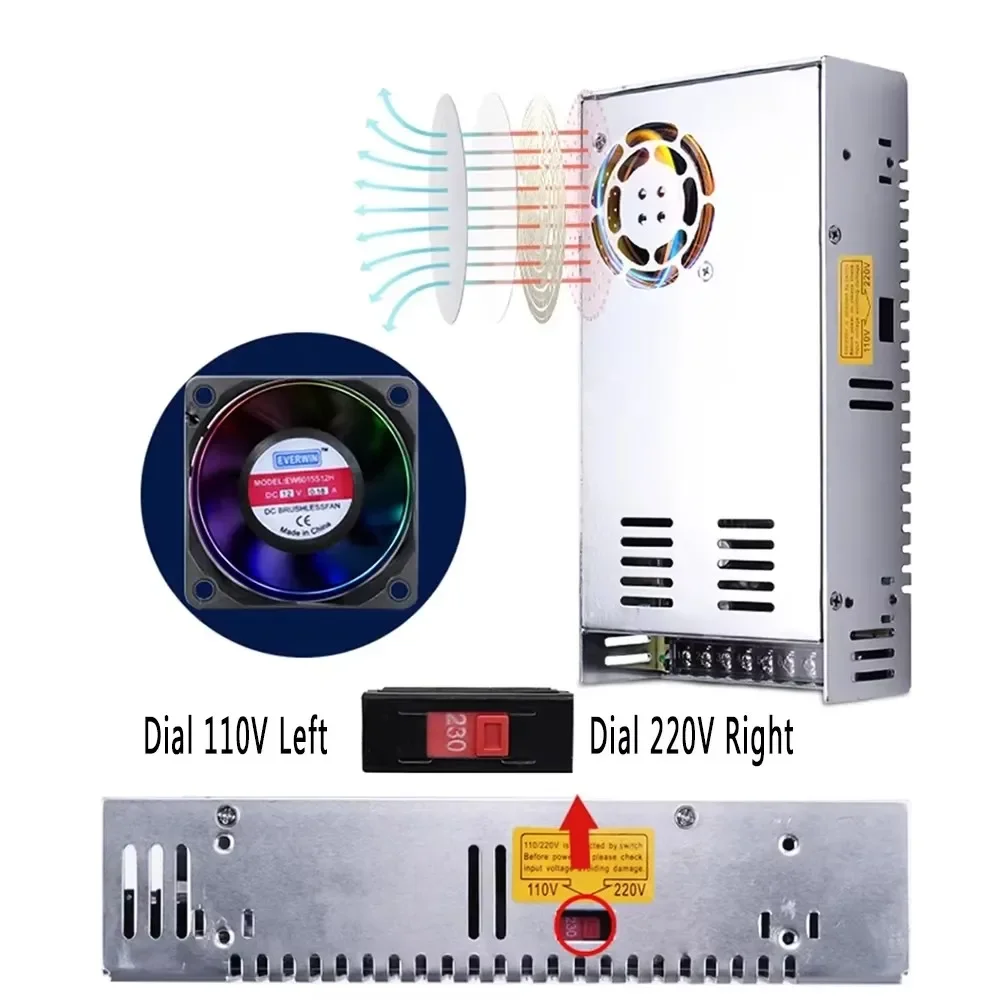

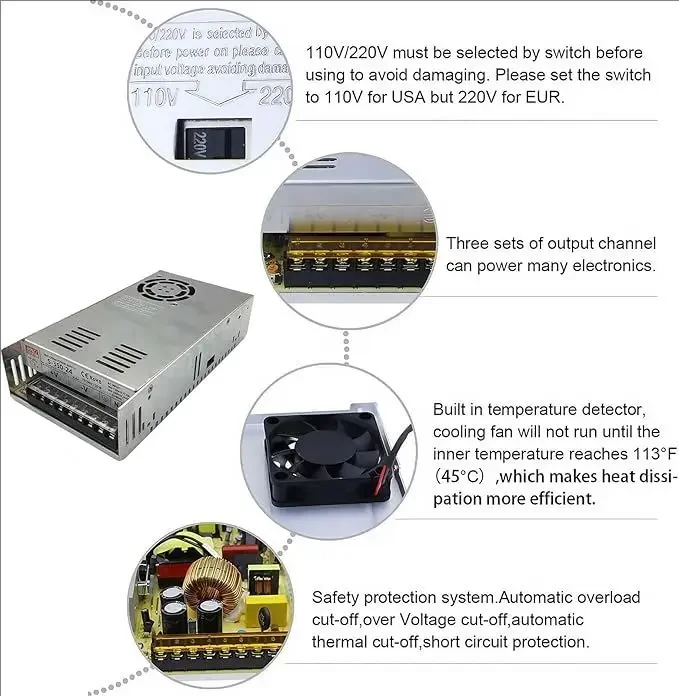

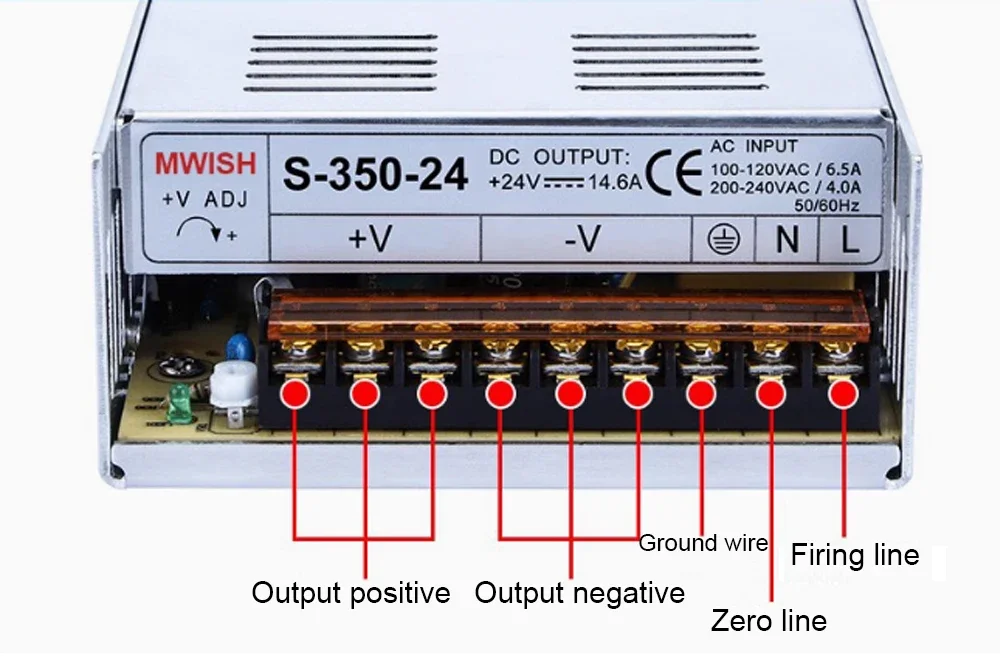

電源パラメータ:
1.モデル: S-350-24
2.定格負荷: 350W (最大負荷)
3.入力電圧: AC100-120V/200-245VAC 50/60Hz
4.出力電圧：DC24V（定電圧）
5.出力電流: 14.6A
6.変換効率: 80% 以上
7.作業温度:-30~50
8.IPコード:IP20
9.冷却タイプ：ファン冷却（ファンの動作は少し騒音があります）

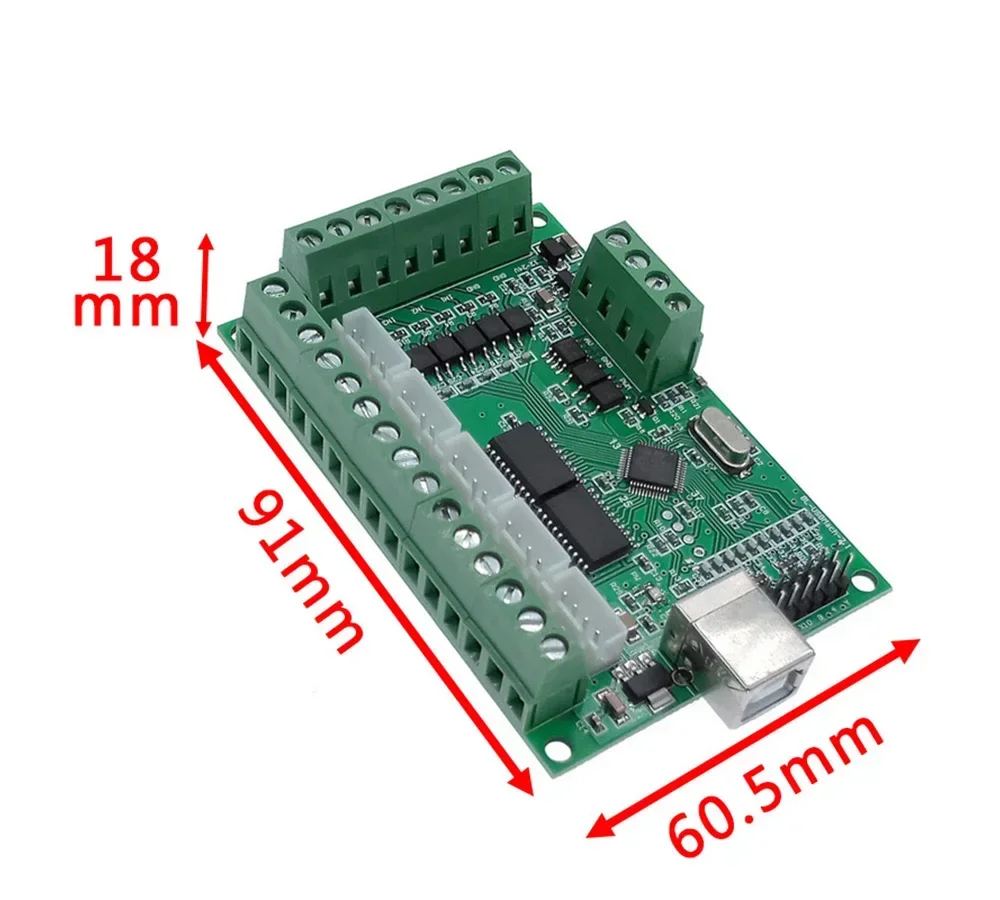

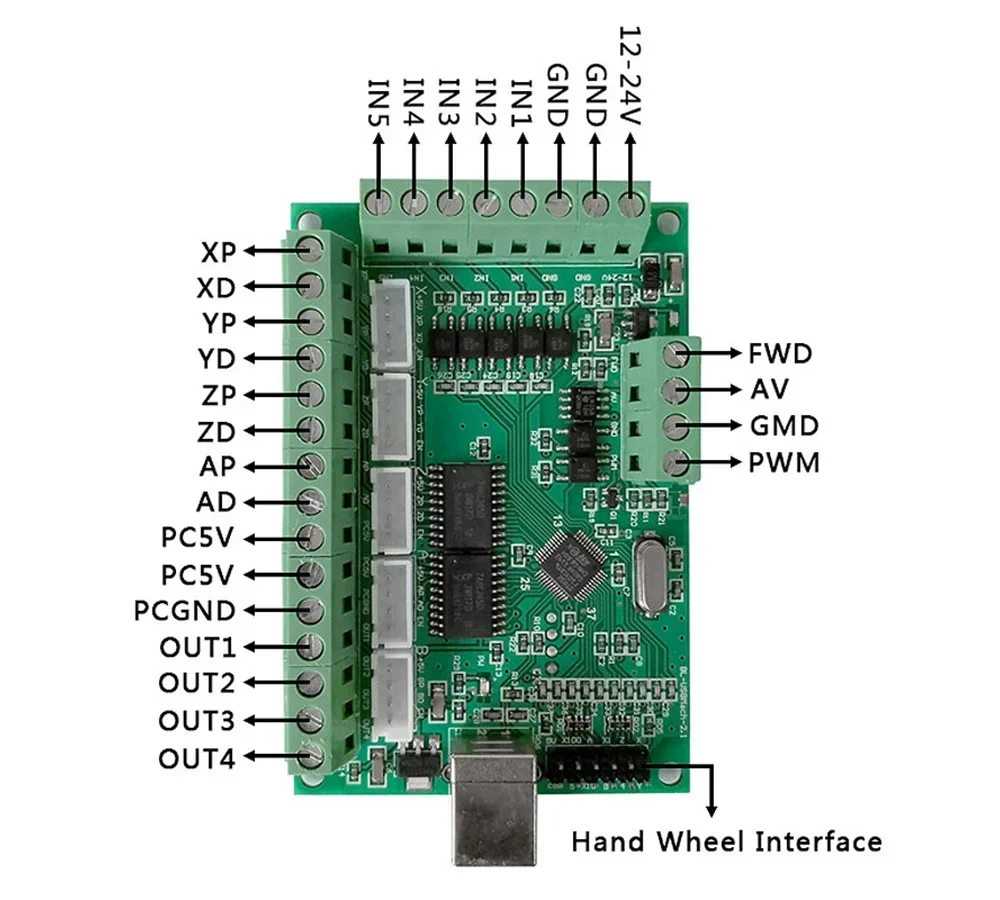

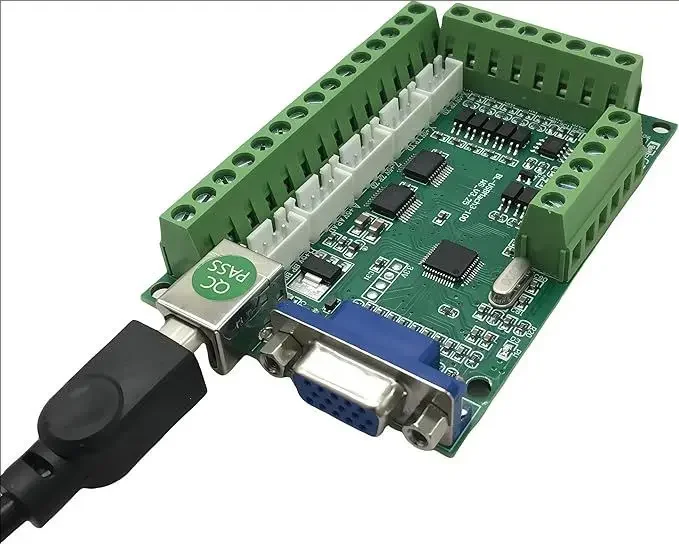

USB mach3 カード 5 軸:

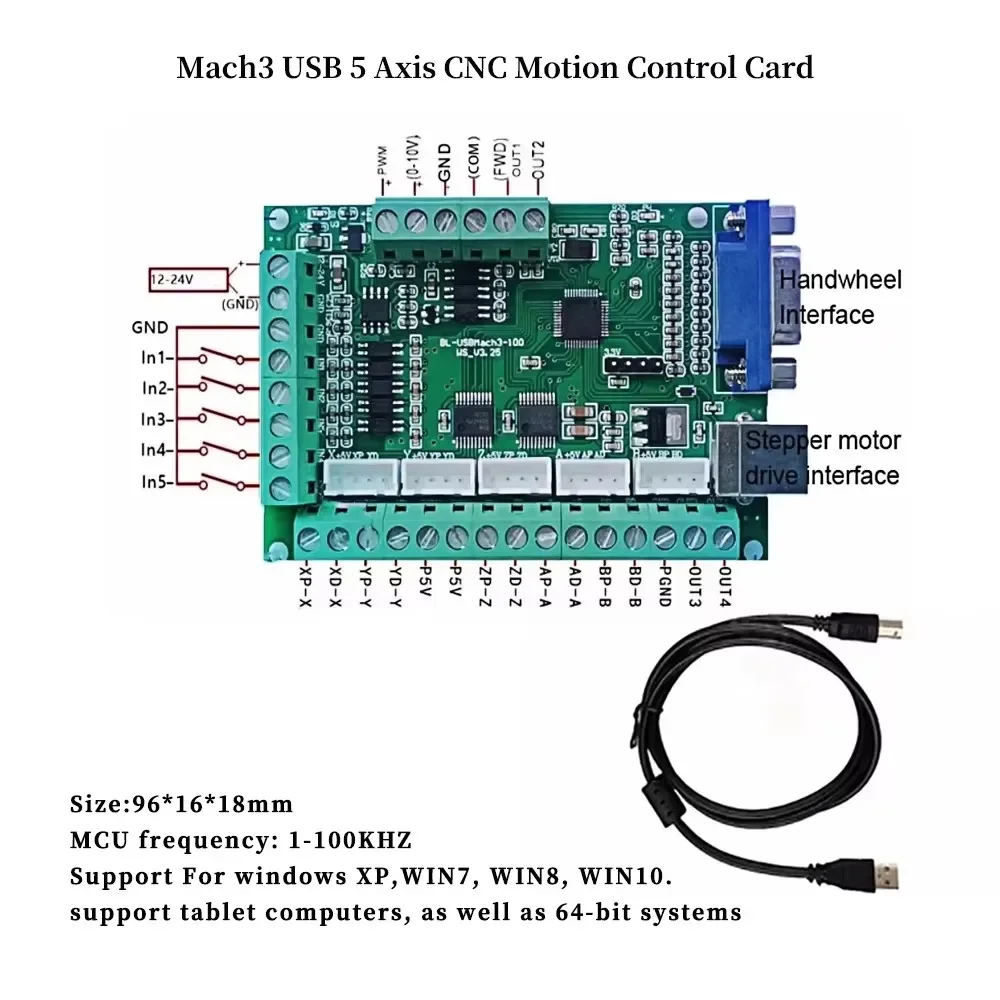

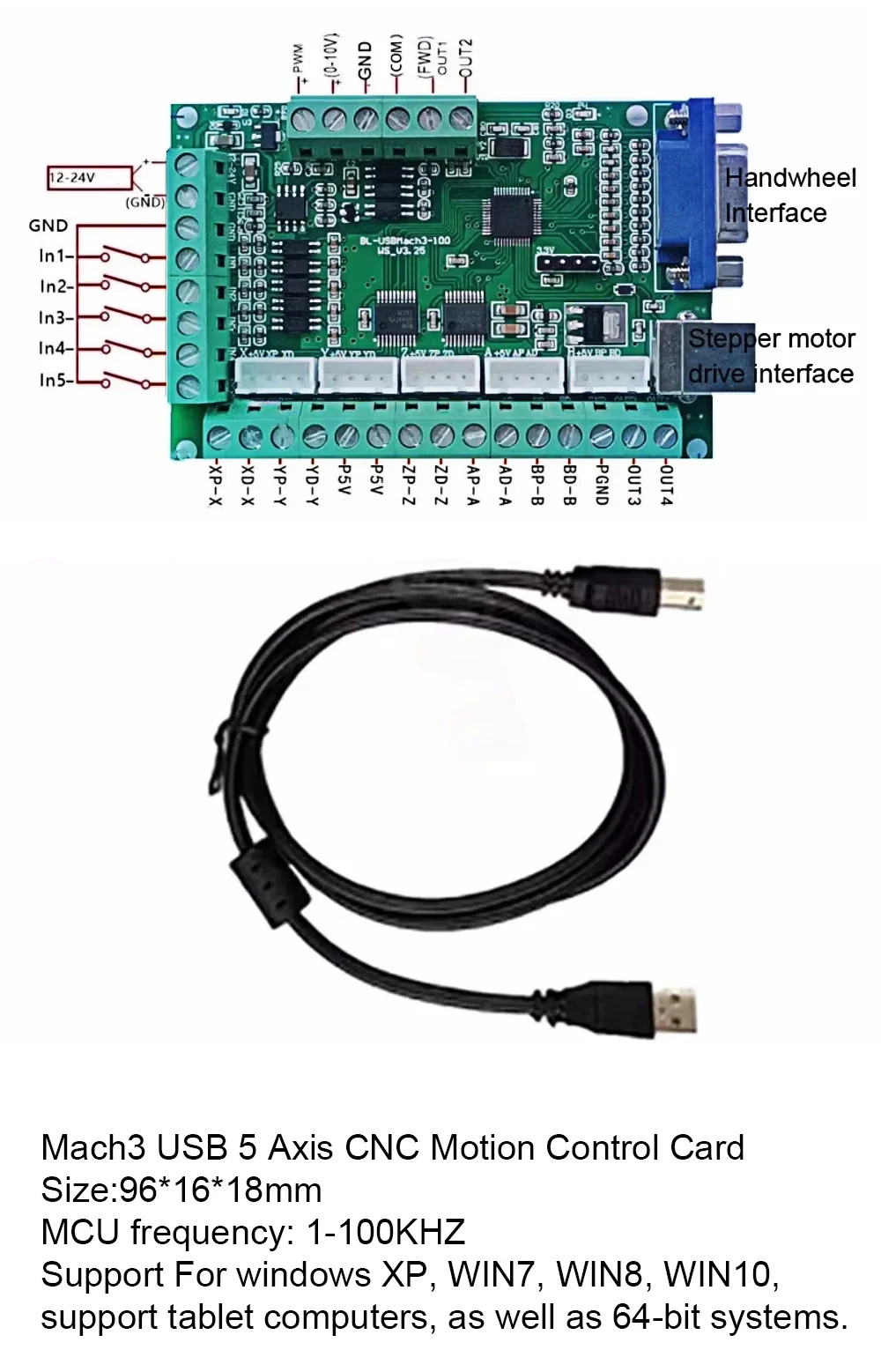

Mach3 USB 5 軸 CNC モーション コントロール カードの説明
1. MACH3 ソフトウェアと互換性があります。
2. サポート Windows XP、WIN7、WIN8、WIN10 では、タブレット コンピュータおよび 64 ビット システムをサポートします。
3. 外部幅広い電圧入力、12-24V、および逆接続防止機能。
4. すべての入力信号は光結合によって絶縁されており、非常停止、ツール設定、リミット、ゼロ復帰などに接続でき、コンピュータの安全性を確保します。
5. フォトカプラによって絶縁された 0 ～ 10 V のアナログ電圧出力を提供し、0 ～ 10 V のアナログ電圧によって周波数コンバータ入力を制御してスピンドル速度を制御できます。
6. 他の PWM 制御スピンドル速度コントローラを制御するために、フォトカプラによって絶縁された PWM 出力 (5V レベル) を提供します。
7. 4つの出力ポート（5Vレベル）を提供し、フォトカプラを使用してリレーモジュールに接続して、水冷やスプレーなどを制御できます。
8. アノード共通またはカソード共通入力、レベル 5V、およびフォトカプラ入力を備えたステッピング モーター ドライバーに接続できます。
9. 同時に、ステッピングモータードライバーの接続に便利な5軸インターフェースケーブルソケット(HX2.54)も付属しています。
インバータを設定する
1. インバータを外部端子起動に設定します。
2. インバータの周波数制御モードをアナログ (0-10V) 入力制御に設定します。
インバーターを素早くセットアップ
1. インバータを最初にインターフェースボードに接続する必要はありません。

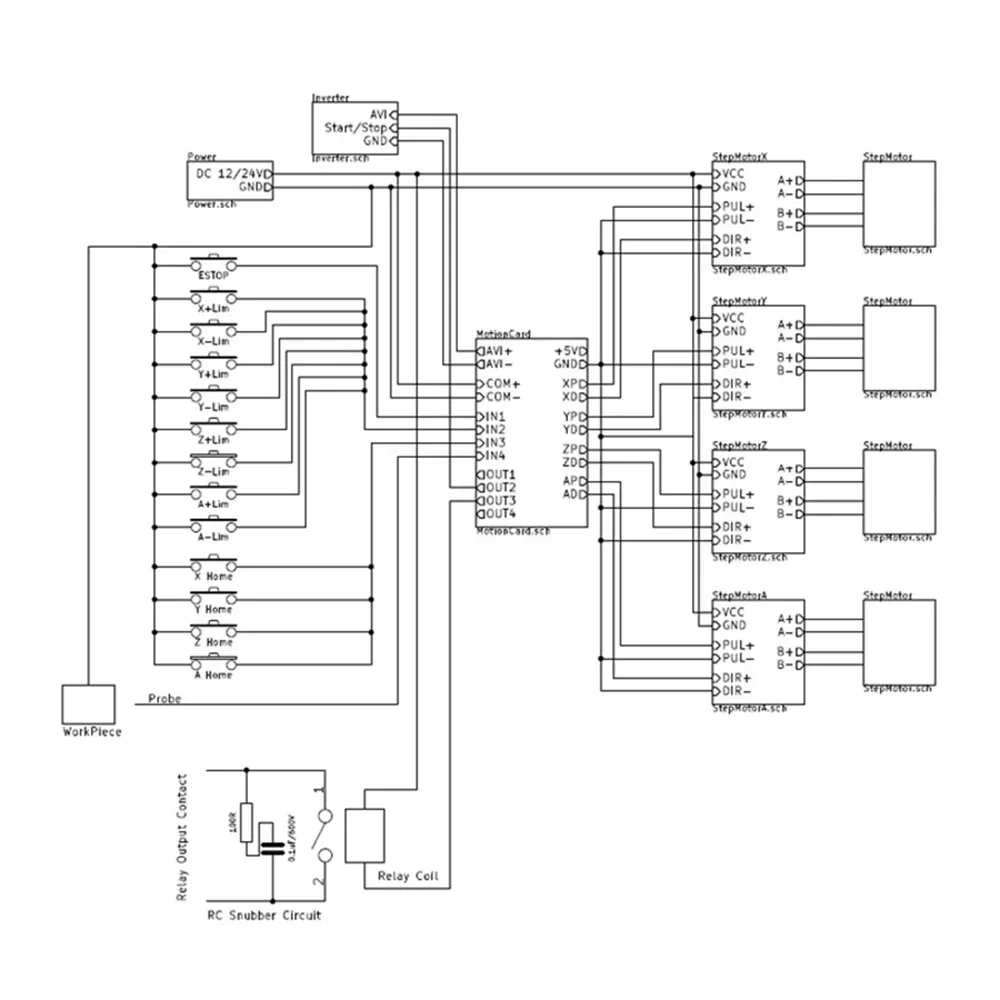

2. インバータの FWD と COM を短絡し、インバータの 10V と VI を短絡します。スピンドルを接続します。 （もちろん、図に従ってポテンショメータをインバータの10V、VI、GNDに接続する方が良いです）。
3. 電源を入れて、インバータが最高速度で動作し、スピンドルが正常に回転する場合は、基本的に設定が正しいことを意味します。 (ポテンショメータを使用する場合は、速度を調整できます)。
