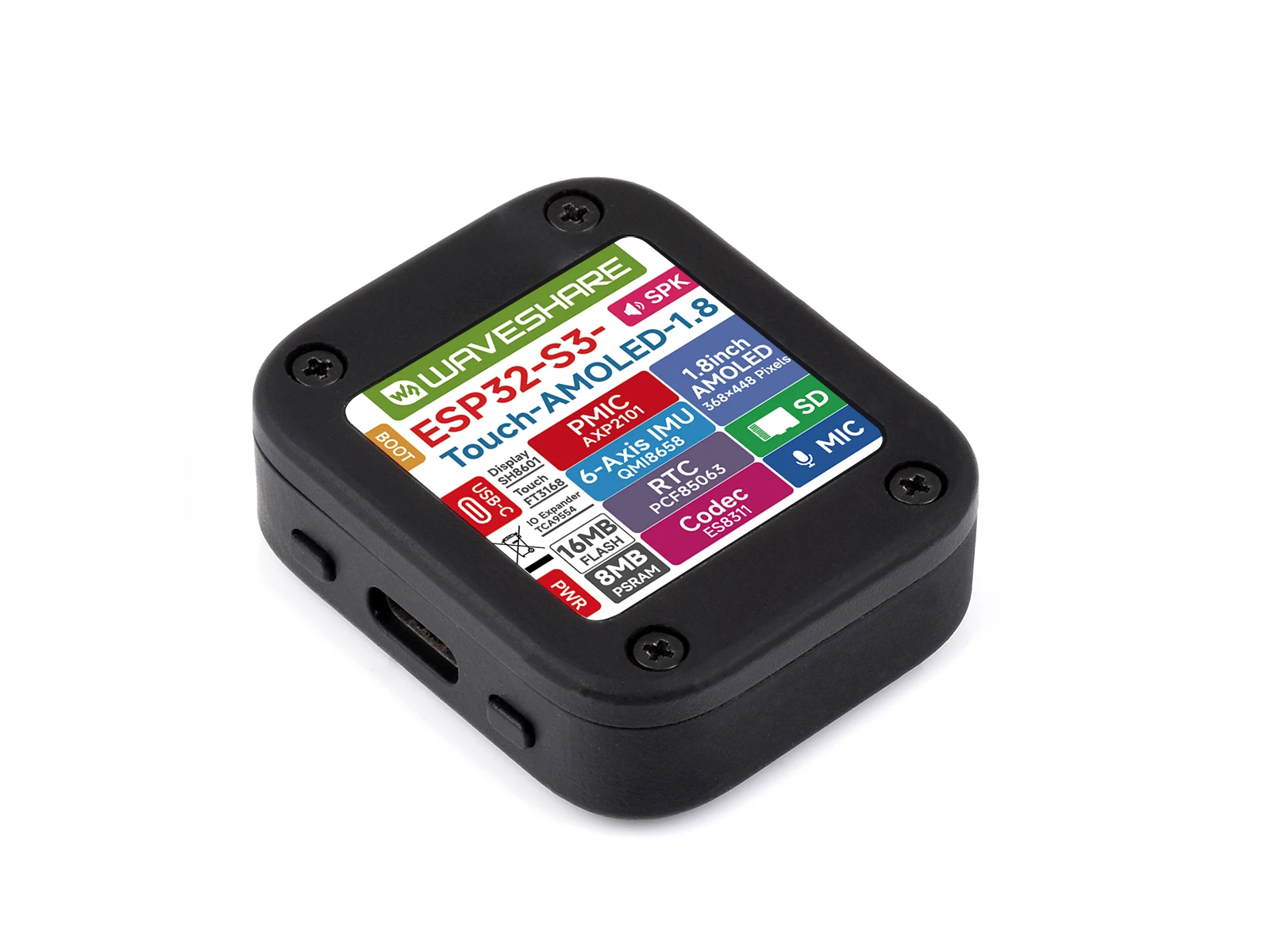

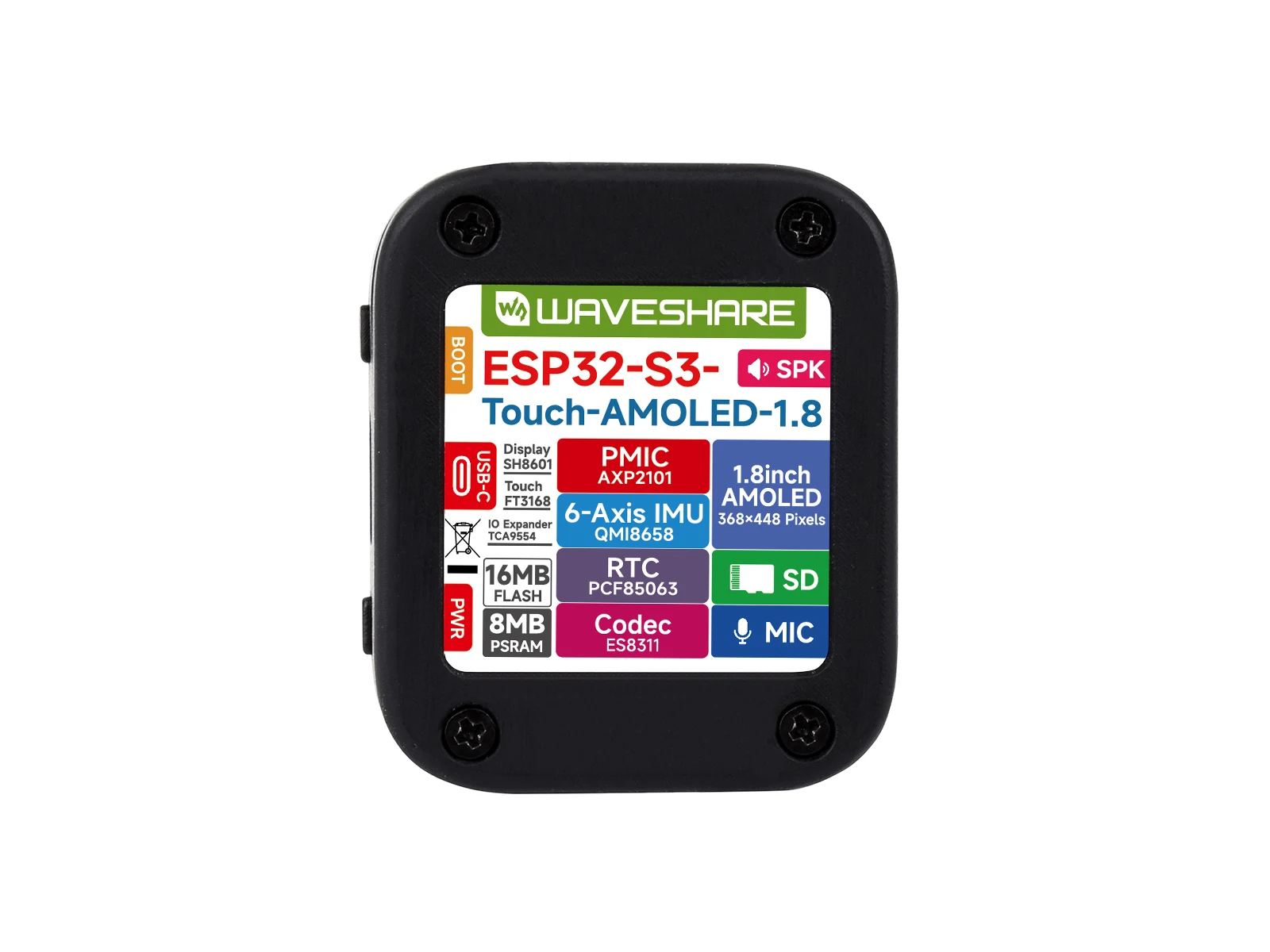

Waveshare ESP32-S3 1.8 インチ AMOLED タッチ ディスプレイ開発ボード、32 ビット LX7 デュアルコア プロセッサ、368×448

ESP32-S3-タッチ-AMOLED-1.8 is a low-cost, high-performance MCU board designed by Waveshare, tiny size, with onboard 1.8inch AMOLED display, power management IC, 6-axis sensor (3-axis accelerometer and 3-axis gyroscope), RTC, low power audio codec, and so on, which makes it easy for you to develop and integrate it into the products quickly.

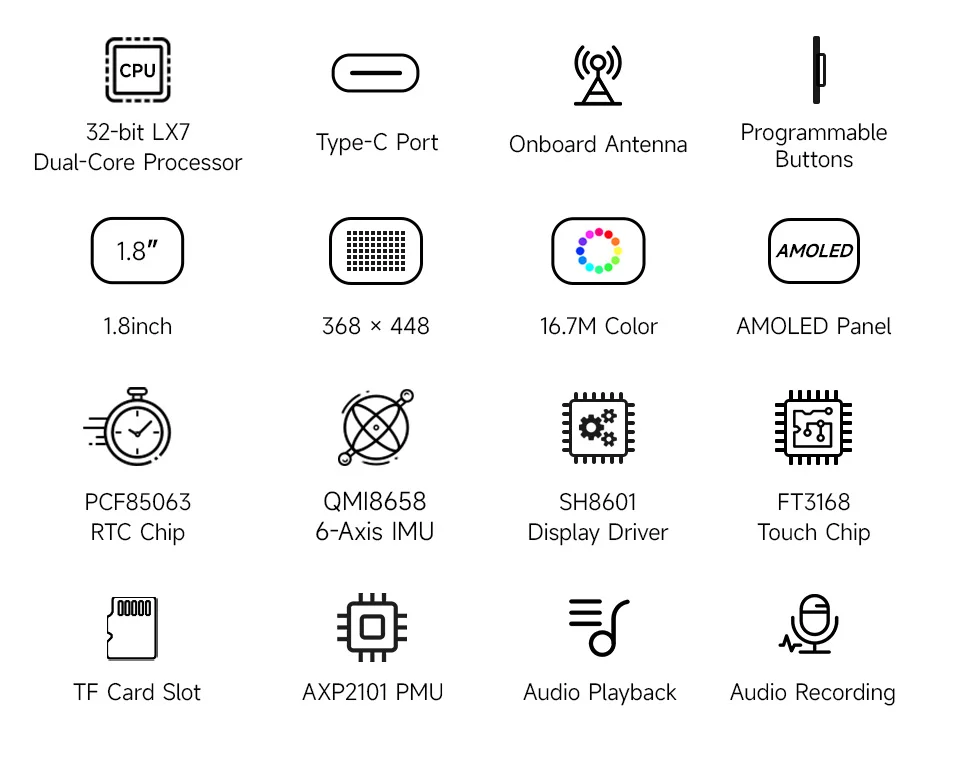

主な機能は次のとおりです。

• ESP32-S3R8 Xtensa 32 ビット LX7 デュアルコア プロセッサーを搭載、最大 240MHz のメイン周波数

• 2.4GHz Wi-Fi (802.11 b/g/n) および Bluetooth 5 (LE) をサポート、オンボードアンテナ付き

• 512KBのSRAMと384KBのROMを内蔵し、オンボード8MB PSRAMと外部16MBフラッシュメモリを搭載

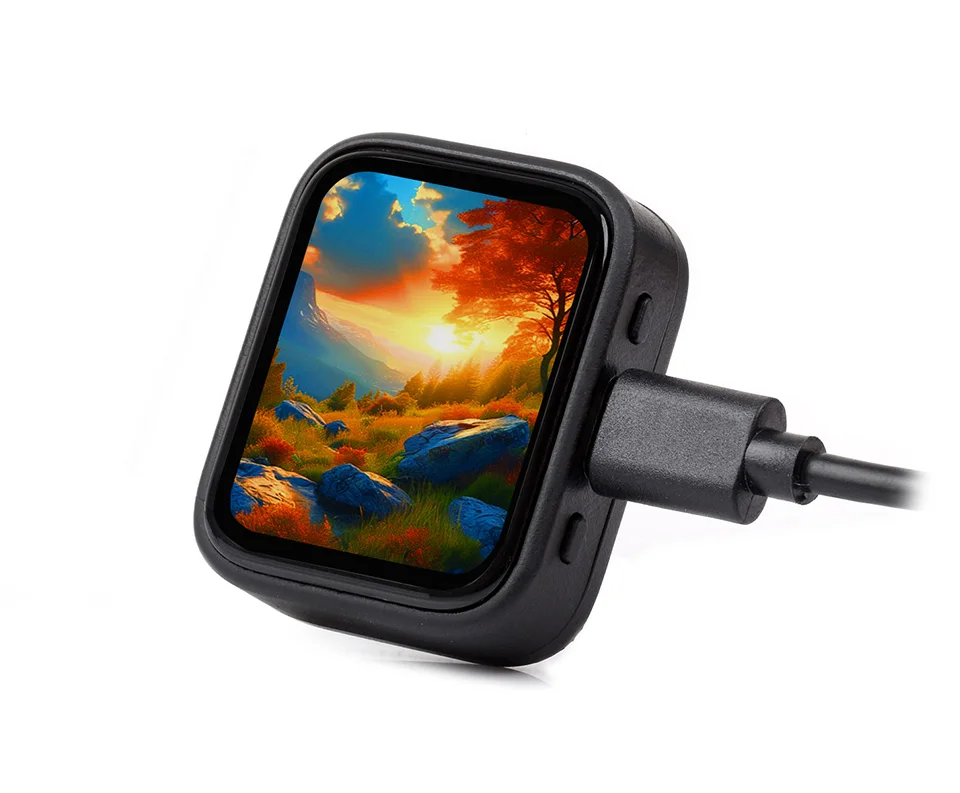

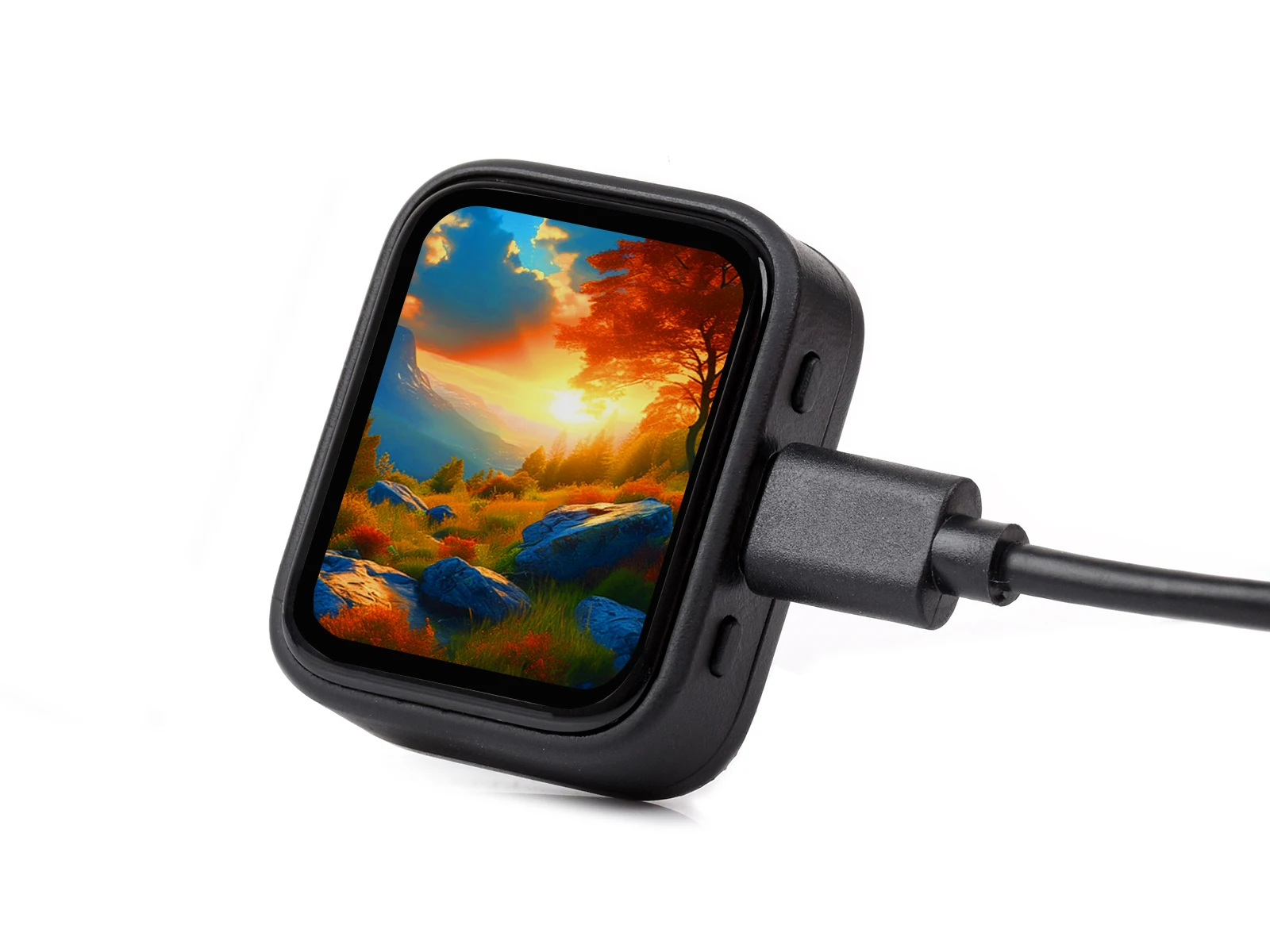

• Type-C コネクタ、デバイスの互換性が向上し、使いやすくなりました

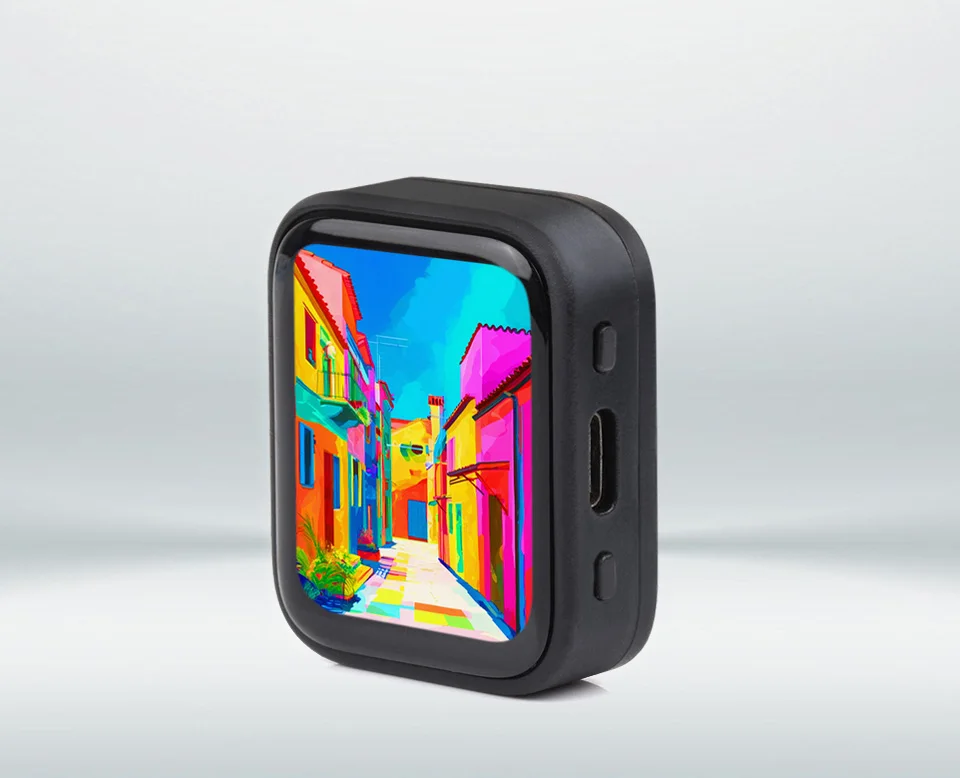

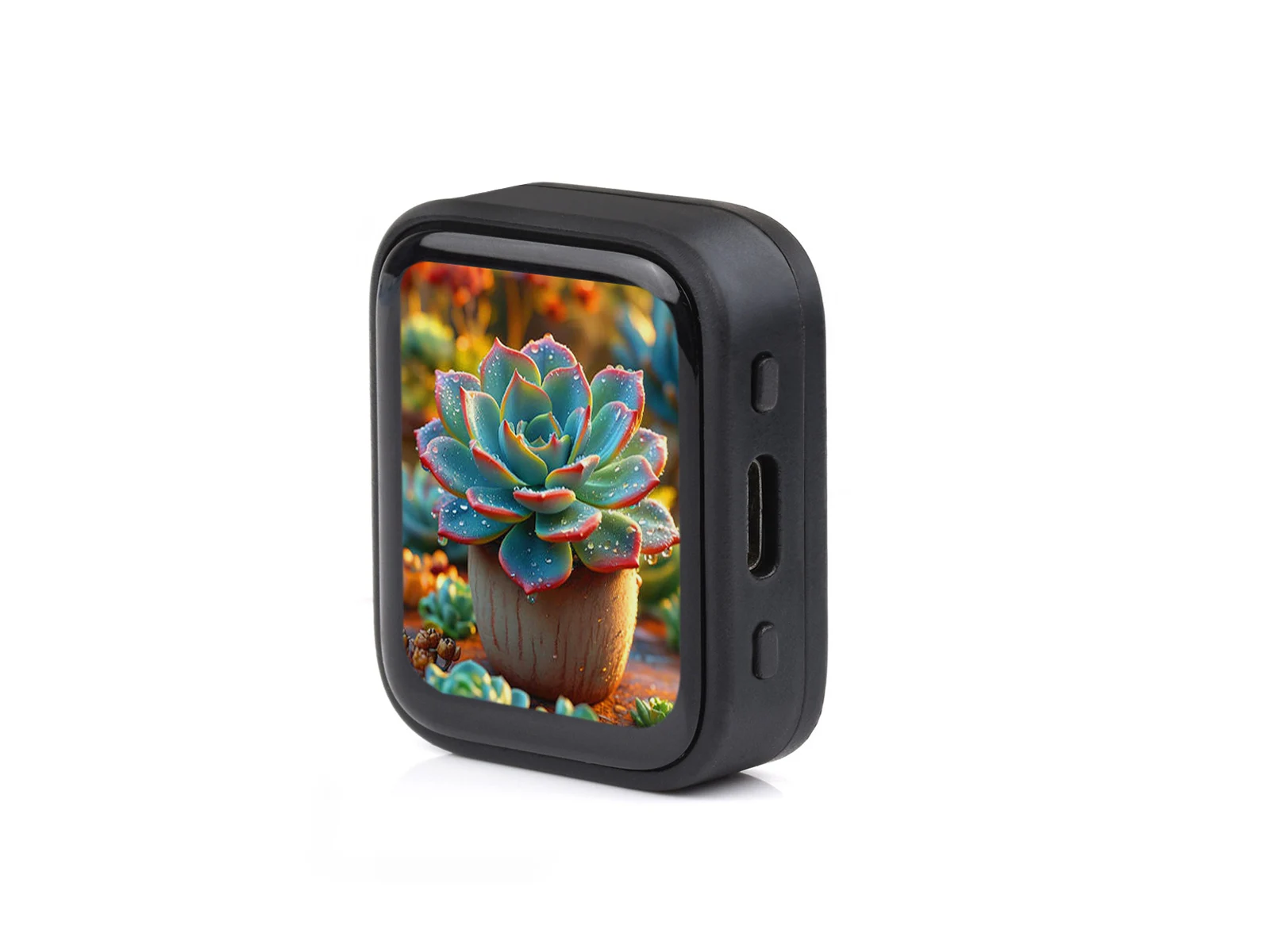

• オンボード 1.8 インチ AMOLED ディスプレイにより、鮮明なカラー画像表示、368 × 448 解像度、1670 万色を実現

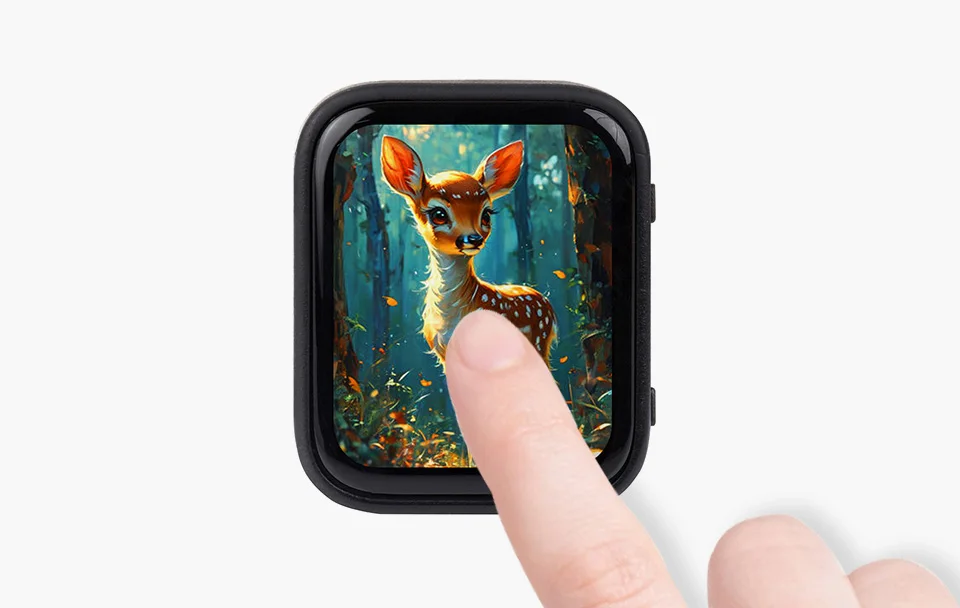

• 内蔵SH8601ディスプレイドライバーとFT3168静電容量式タッチチップ、それぞれQSPIとI2C通信を使用し、IOリソースを効果的に節約します

• オンボード QMI8658 6 軸 IMU (3 軸加速度計および 3 軸ジャイロスコープ) により、モーション ジェスチャの検出、歩数のカウントなどを行います。

• オンボード PCF85063 RTC チップ、AXP2101 チップを介してメイン リチウム バッテリで駆動され、バックアップ バッテリを接続するための予備 RTC バッテリ パッドを備え、メイン バッテリの交換中に RTC 機能を確保します。

• カスタム機能開発を容易にするオンボード PWR および BOOT プログラム可能ボタン

• オンボード 3.7V MX1.25 リチウム バッテリー充電/放電ヘッダー、3.7V リチウム バッテリーの場合はオプション

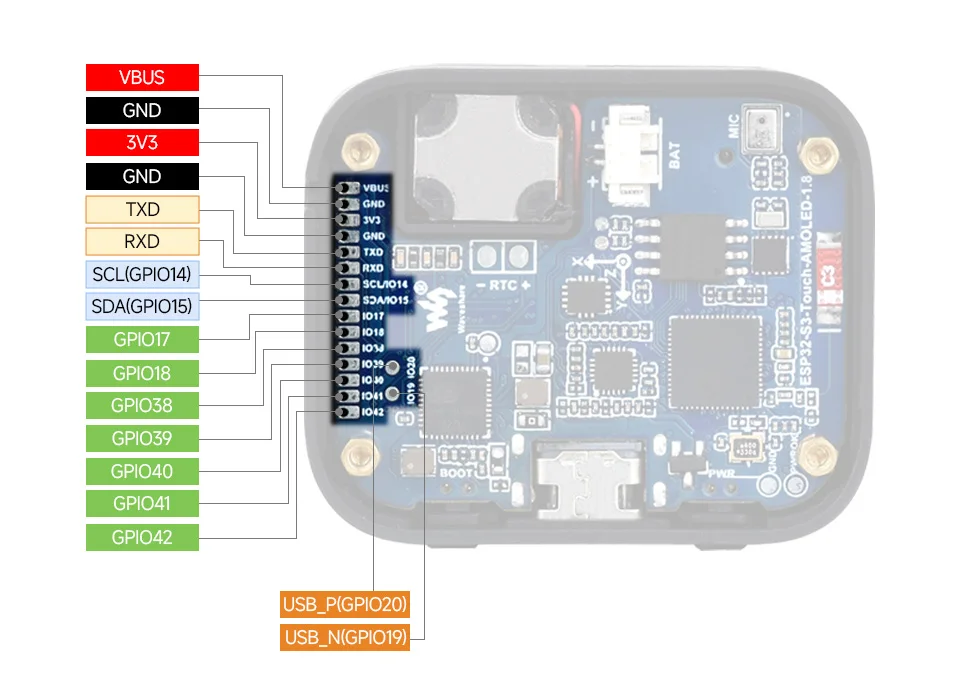

• 周辺機器の接続とデバッグ用に、7 × GPIO、1 × I2C、1 × UART、および 1 × USB インターフェイスの予約パッド

• 拡張ストレージと高速データ転送を実現するオンボード TF カード スロットは、データ記録やメディア再生などのアプリケーションに適しており、回路設計を簡素化します

• AXP2101 ICを採用して効率的な電源管理を実現し、複数の電圧出力、バッテリ充電、バッテリ管理、バッテリ寿命の最適化などをサポートします。

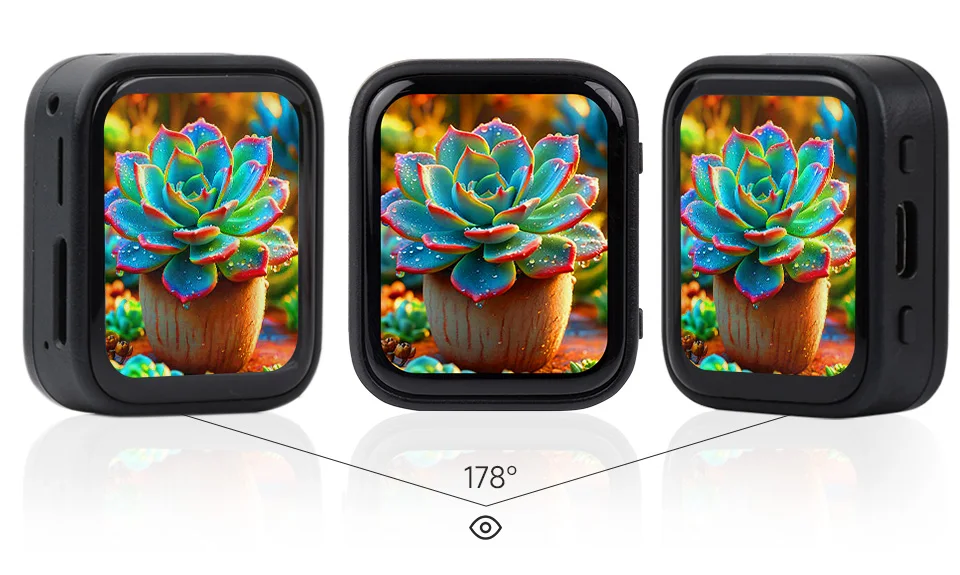

• AMOLEDスクリーンを採用し、高コントラスト、広視野角、豊かな色彩、高速応答、薄型デザイン、低消費電力などの利点を備えています。
