LOKSHUN 金属 4 軸 LCD DRO デジタル読み出しと 4/3/2 個のリニアスケールエンコーダセンサーフライス旋盤旋盤用

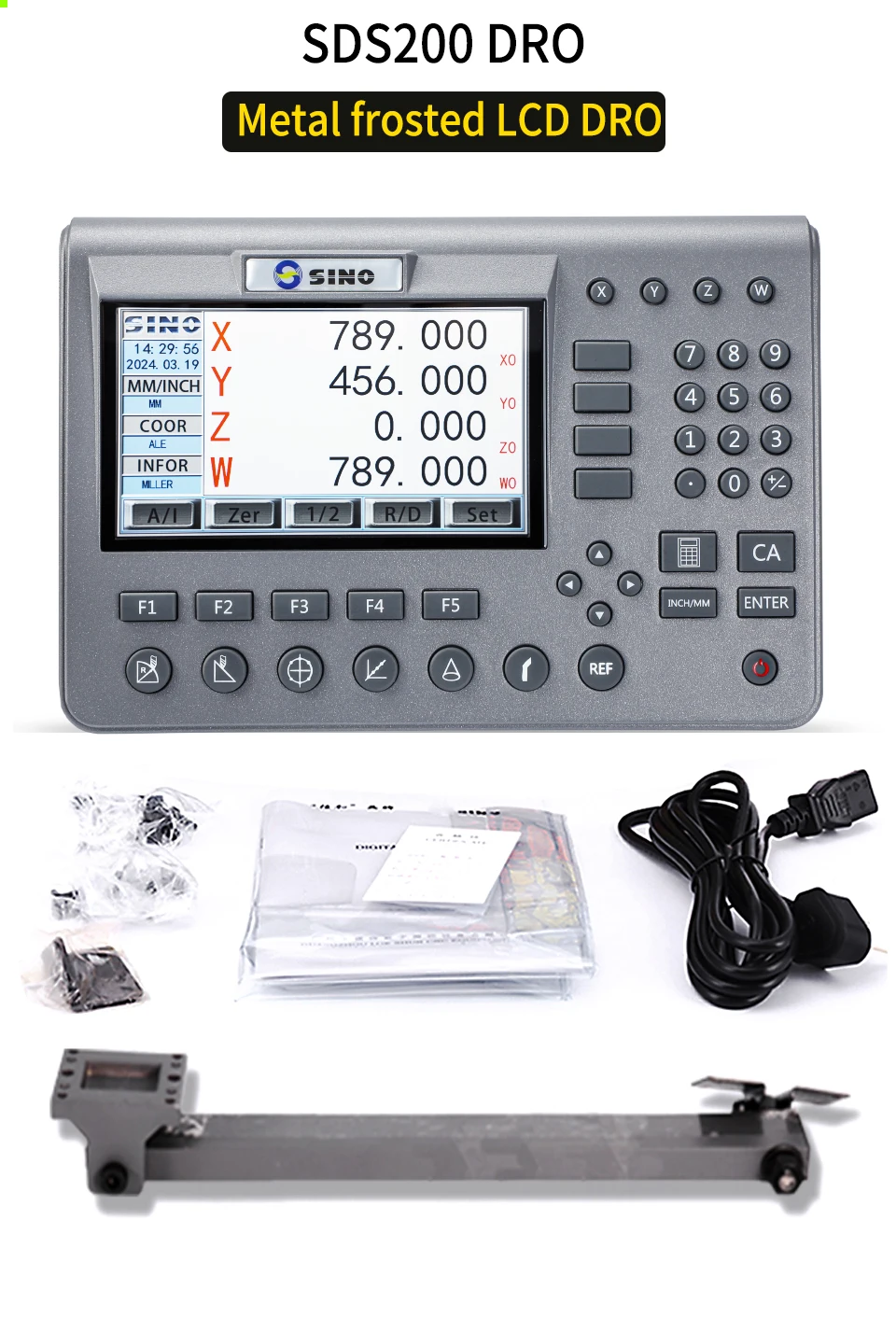

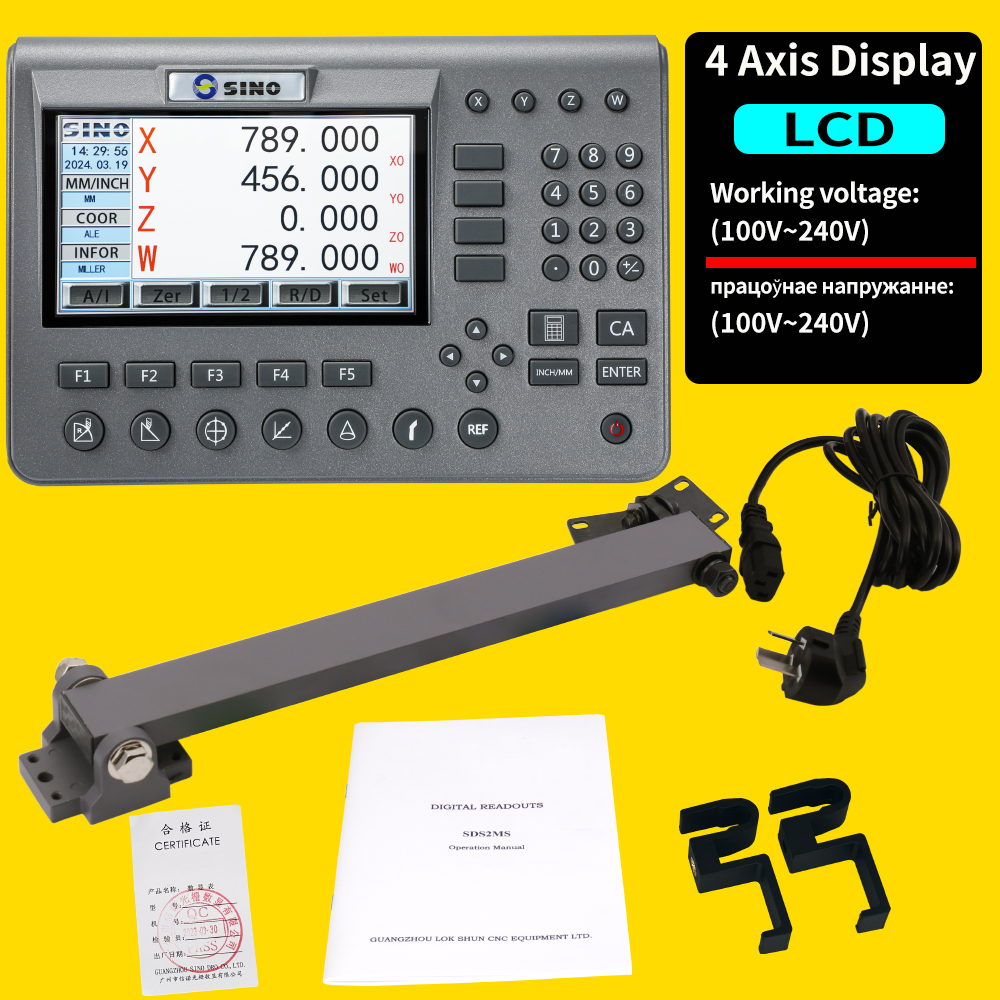

1 個のメタル LCD DRO:
1 個 SDS200 LCD ディスプレイ、ユーザーマニュアル、取り付けブラケット、電源ケーブル、ネジ袋

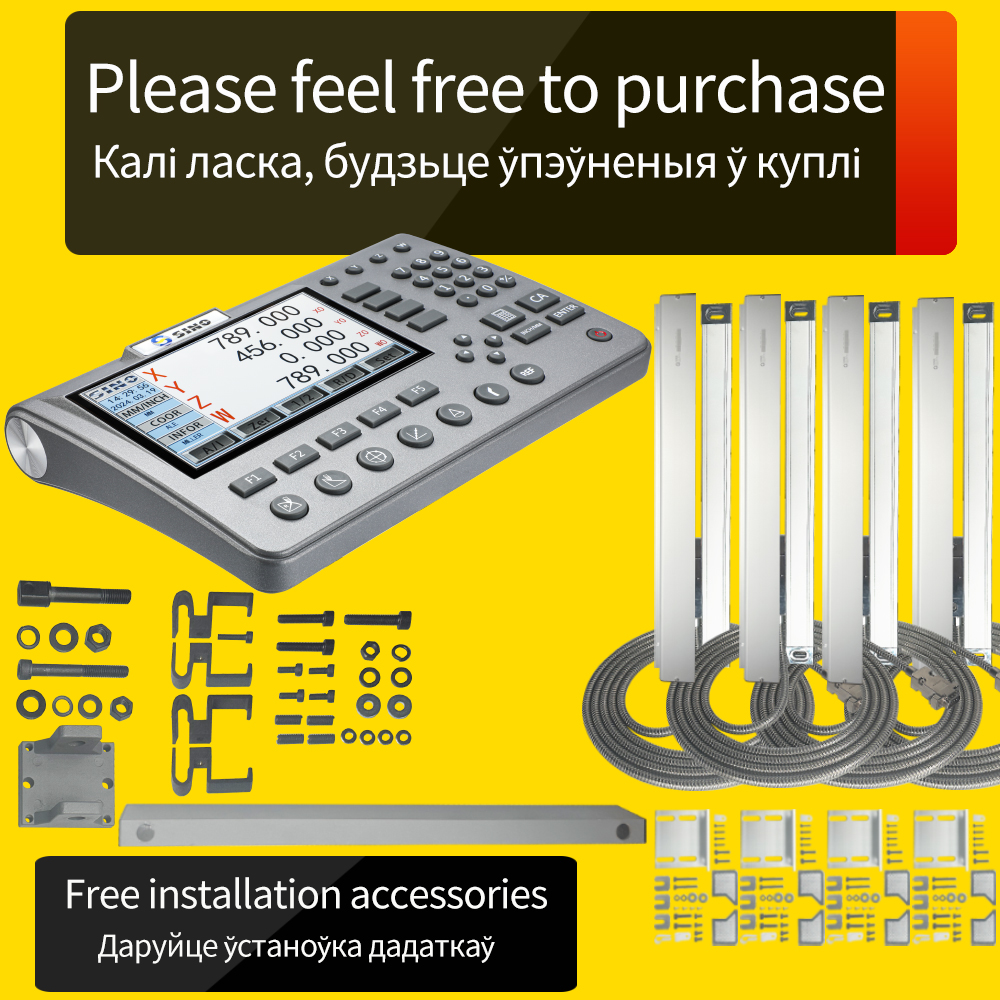

4 軸 LCD DRO セット:
1 個 SDS200 LCD ディスプレイ、ユーザーマニュアル、取り付けブラケット、電源ケーブル、ネジ袋

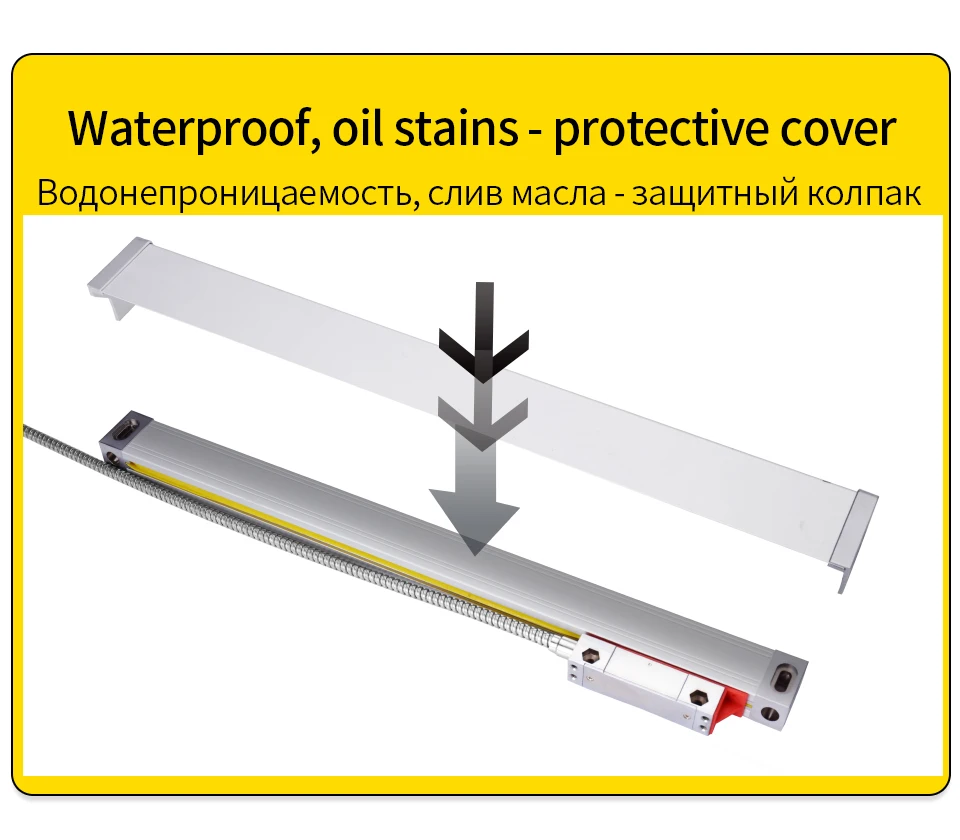

4個数スケール（50mm～1000mm）、スケールカバー、取付金具

3 軸 LCD DRO セット:
1 個 SDS200 LCD ディスプレイ、ユーザーマニュアル、取り付けブラケット、電源ケーブル、ネジ袋
3個数スケール（50mm～1000mm）、スケールカバー、取付金具

2軸LCD DROセット:
1 個 SDS200 LCD ディスプレイ、ユーザーマニュアル、取り付けブラケット、電源ケーブル、ネジ袋
2個数スケール（50mm～1000mm）、スケールカバー、取付金具

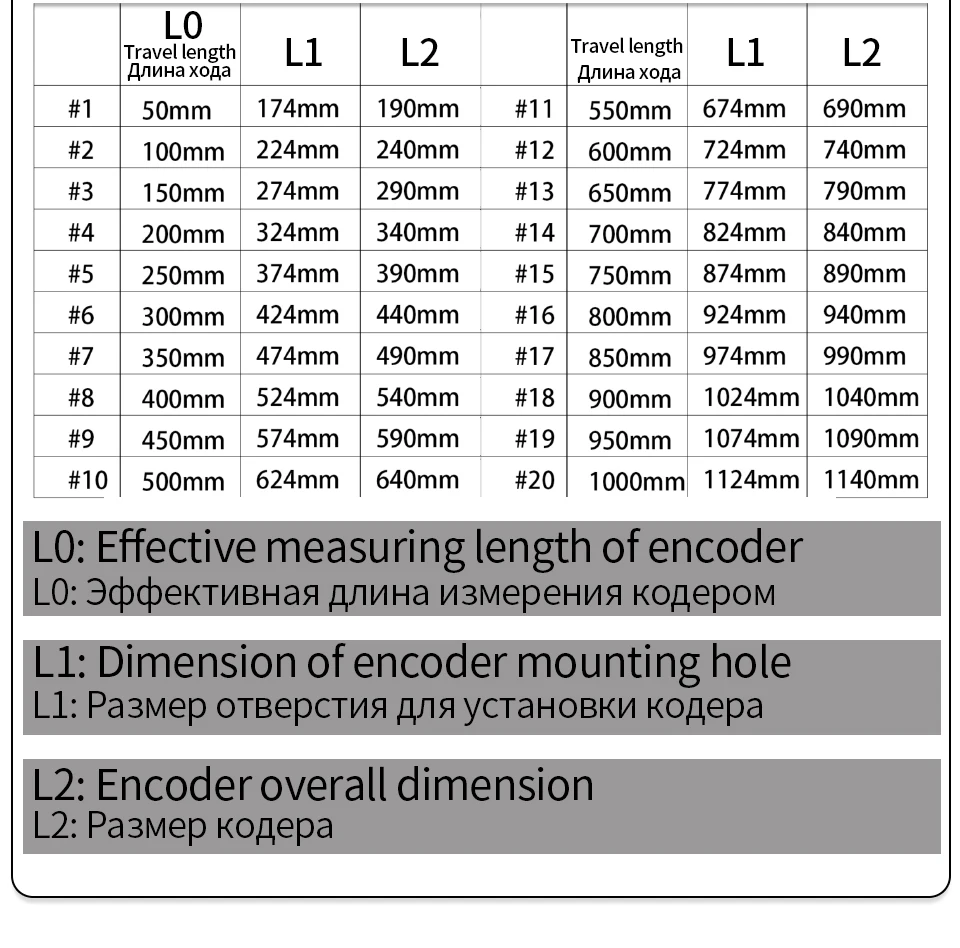

1.スケールの長さはどのように選択しますか?

モデルの場合: KA35、100mm、150mm、200mm、250mm、300mm、350mm、400mm、450mm、500mm、550mm、600mm、650mm、700mm、750mm、800mm、850mm、900mm、950mm、 1000mmを選択してください

ご注文後、必要なスケールの移動長さを販売者にメッセージを残してください。

メッセージが残されていない場合は、250mmと350mm、700mmと800mmの移動長に従って商品を配送します（4軸LCD DROセット）

メッセージが残されていない場合は、250mm、350、700mmの移動長と（3軸LCD DROセット）に応じて商品を配送します。

メッセージが残されていない場合は、250mm、350、700mmの移動長に従って商品を配送します（2軸LCD DROセット）

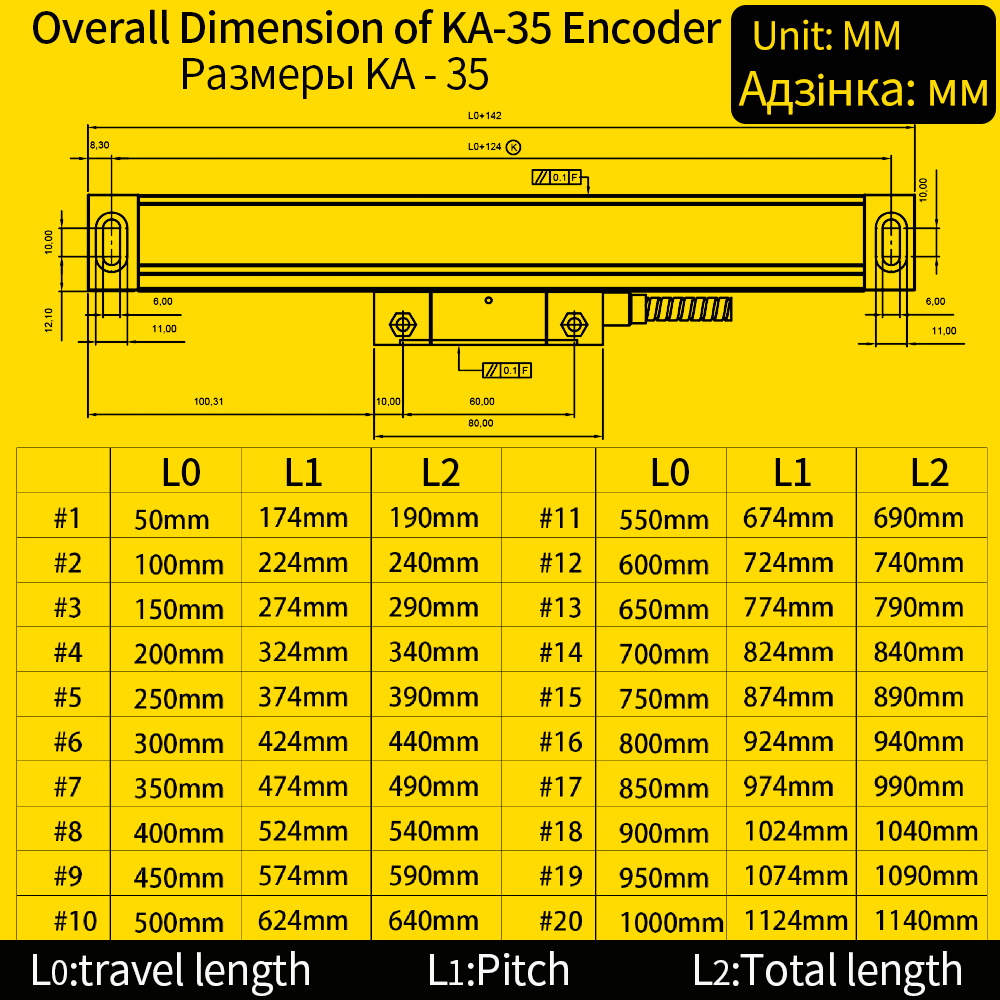

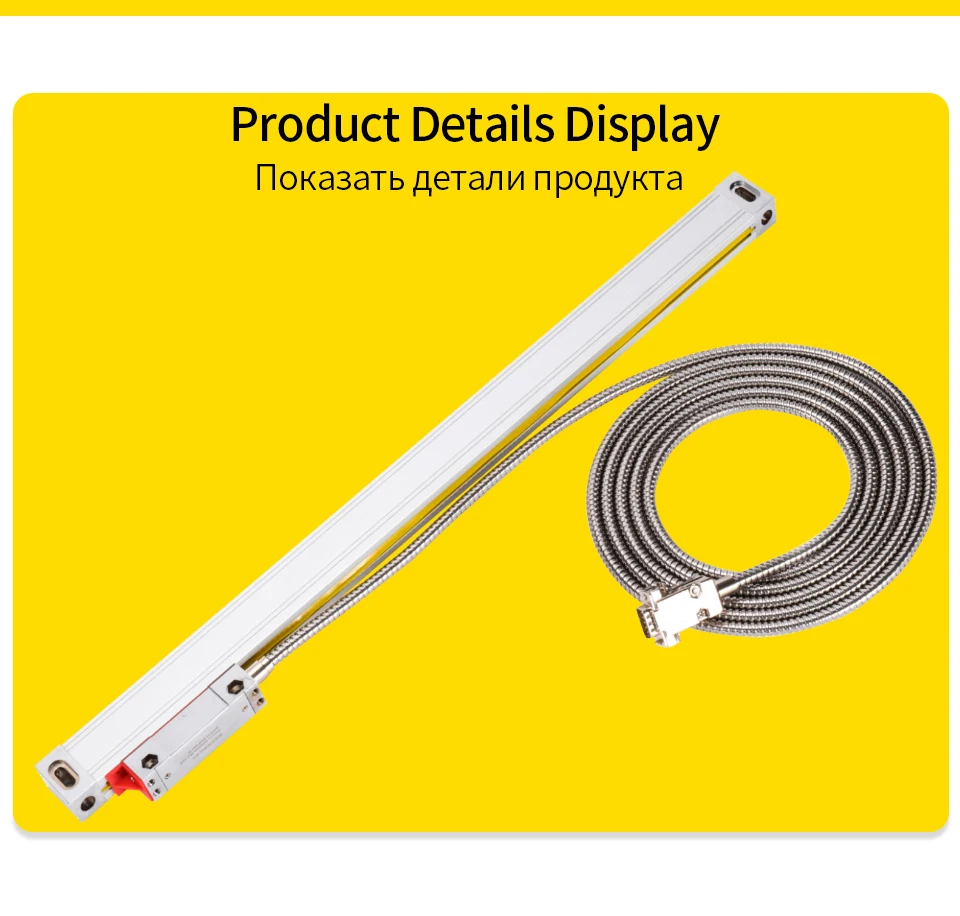

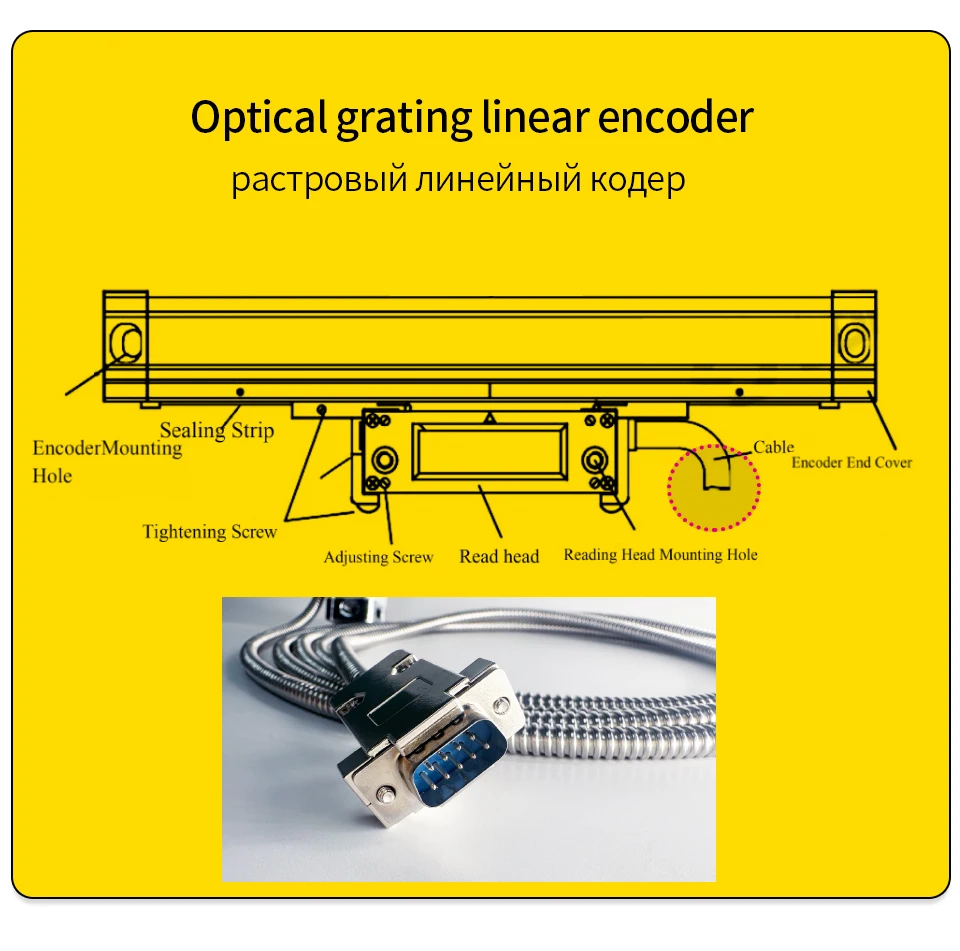

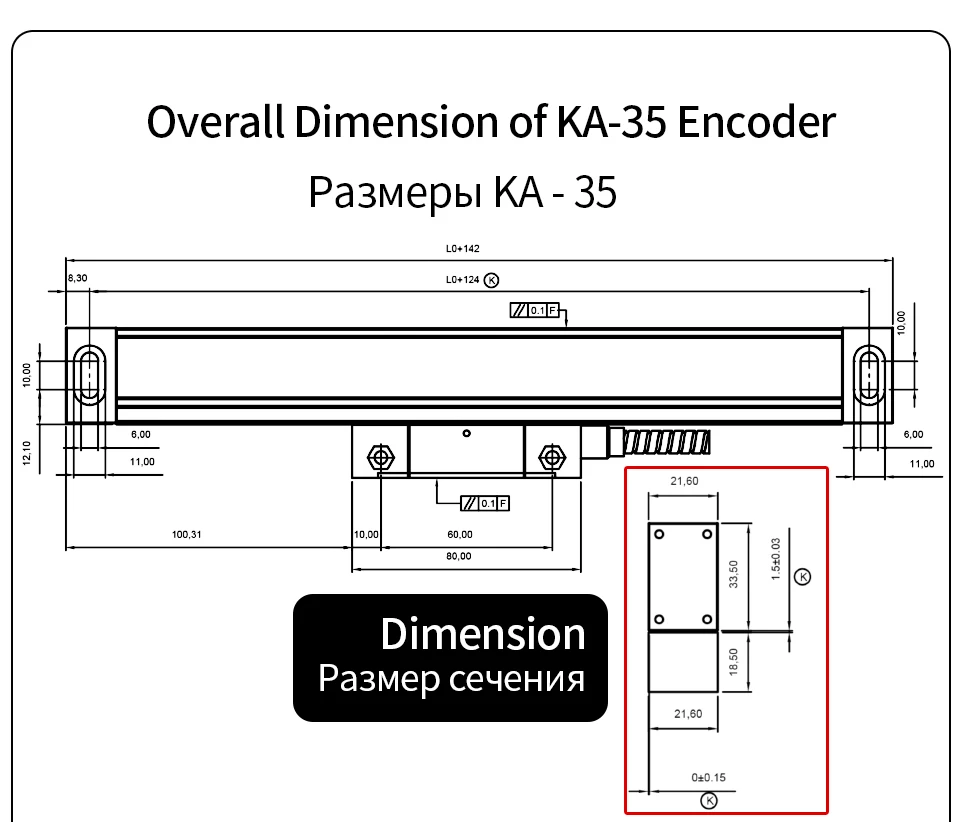

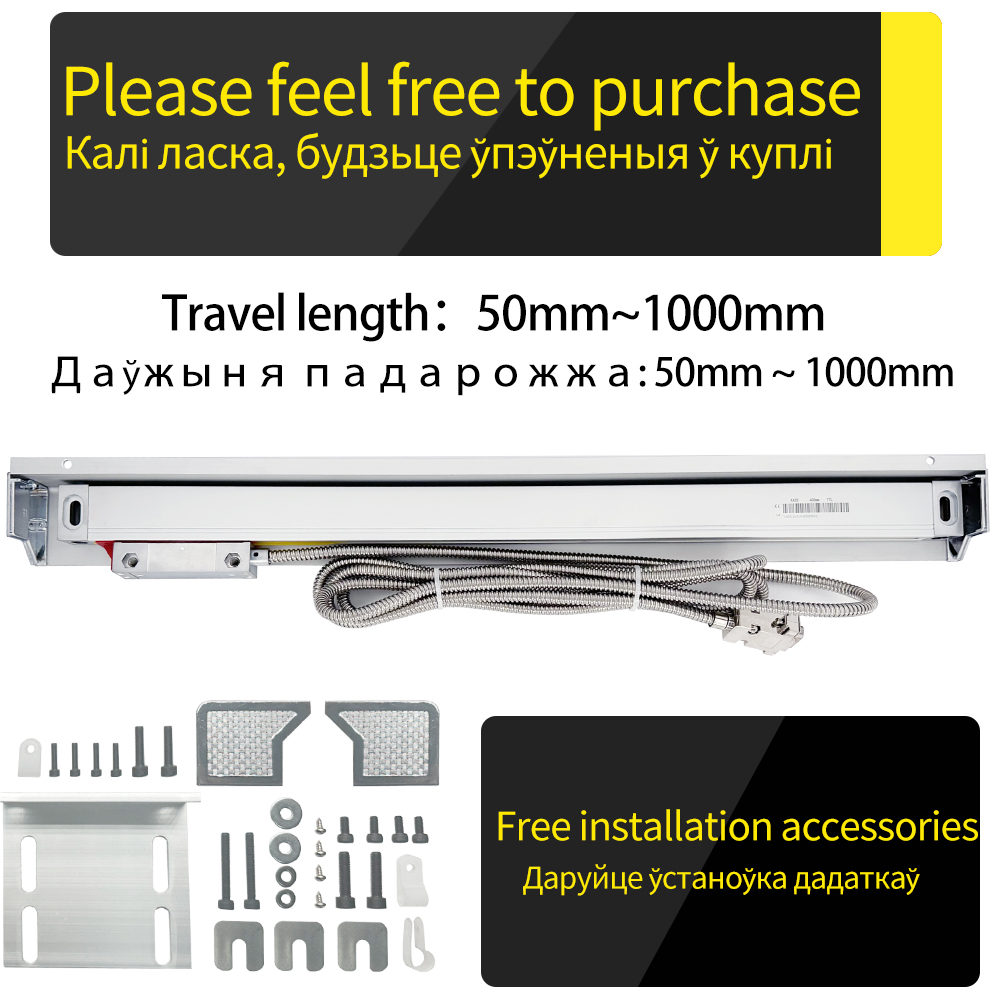

モデル: KA35

測定可能範囲：100mm～1000mm

全長：実測140mm

寸法 断面寸法：21.5mm×33.5mm

入力電圧: 5VDC

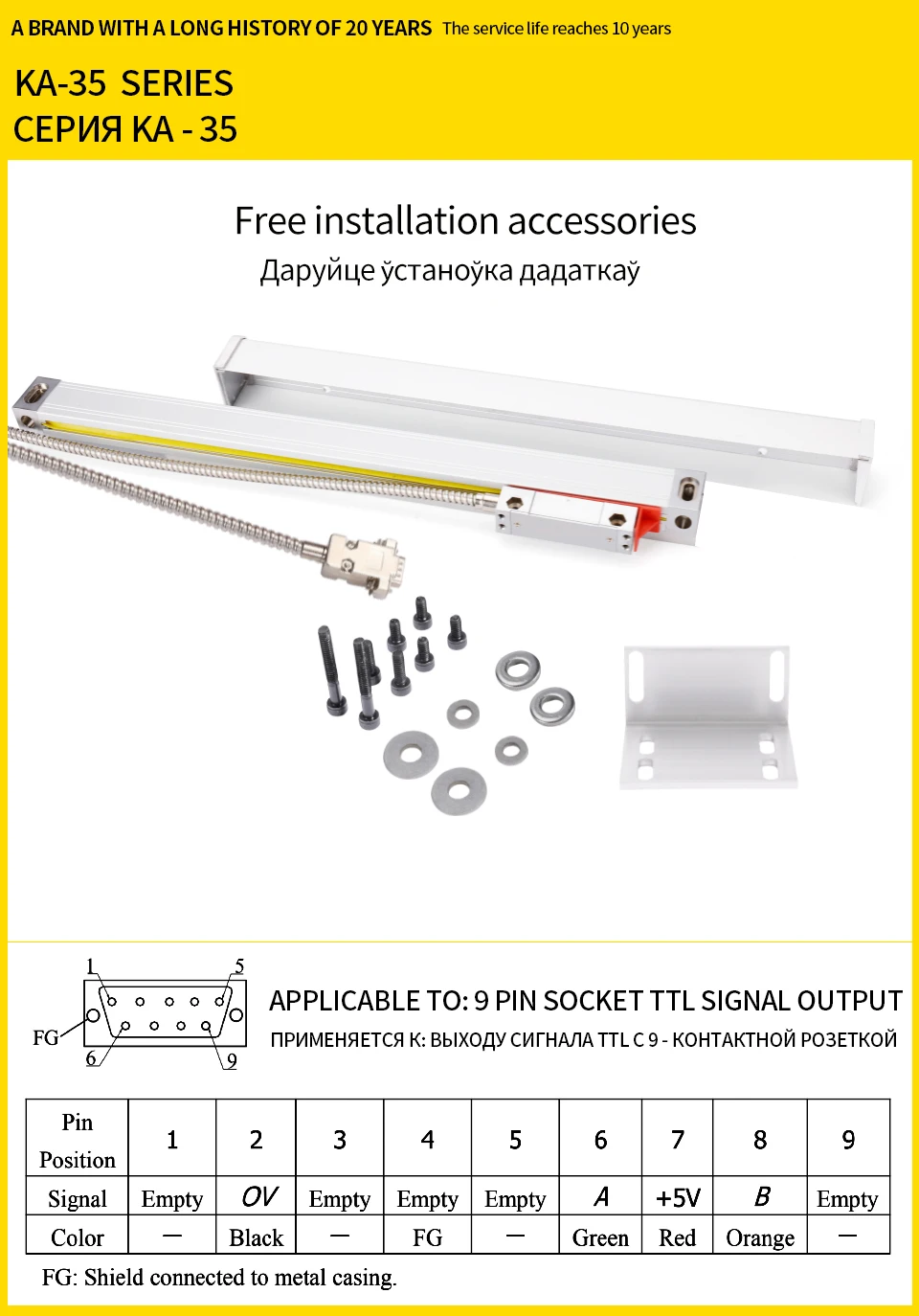

出力信号：TTL

解像度: 5um/0.005mm

ケーブル長: 3 メートル

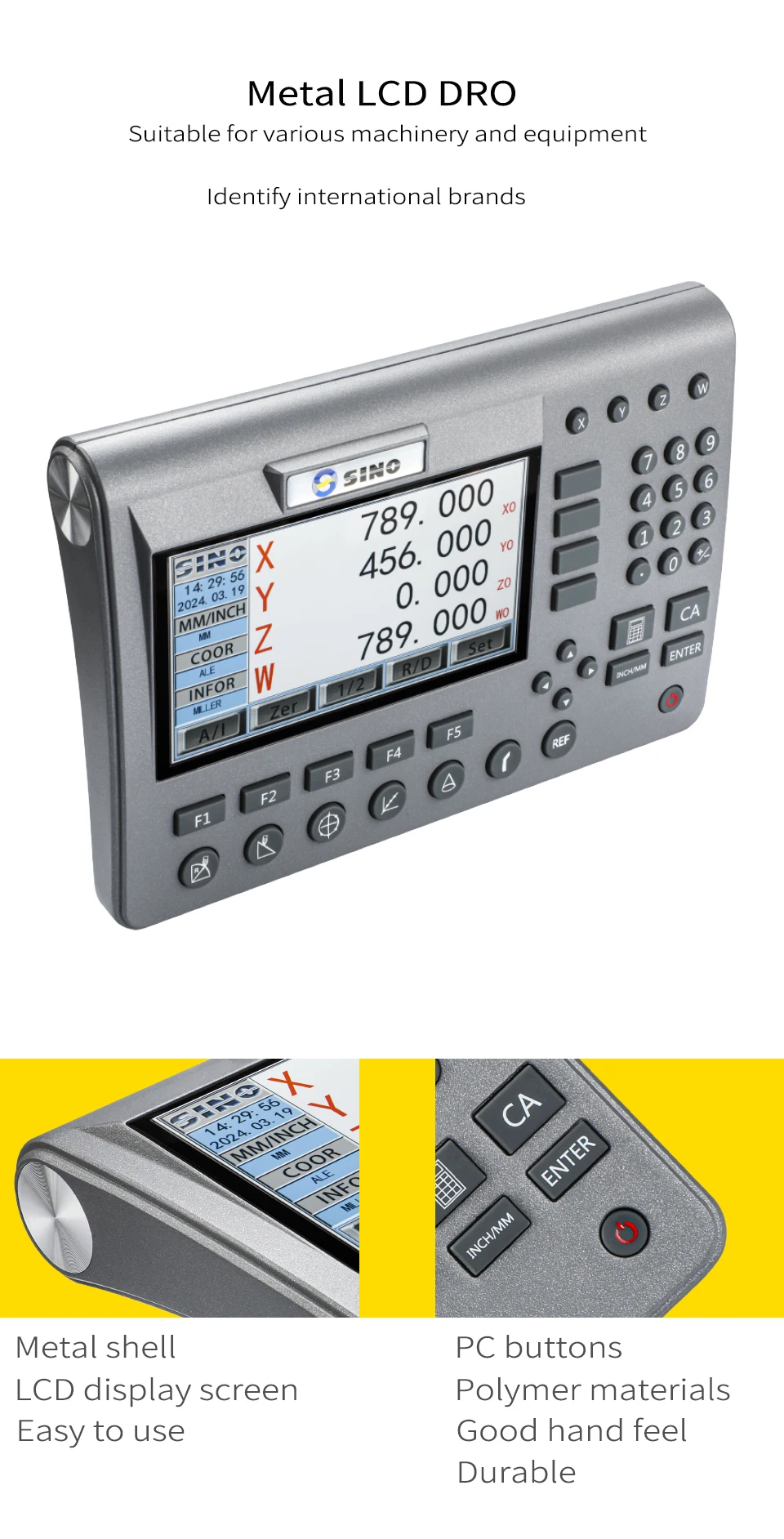

SDS200 DRO:

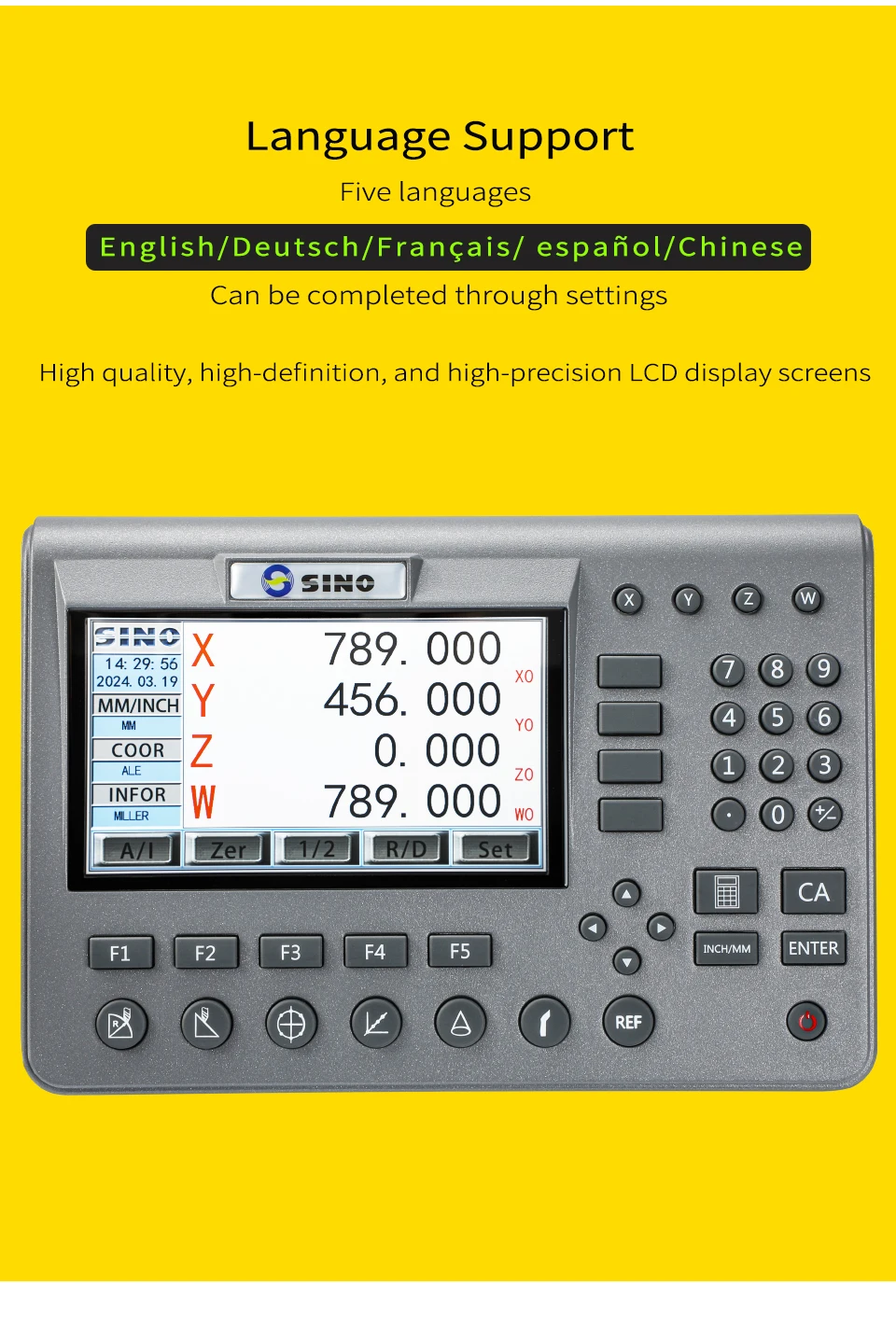

中国語、ドイツ語、フランス語、英語、スペイン語を含む5つの言語をサポート

利点

-中国語、ドイツ語、フランス語、英語、スペイン語を含む5つの言語をサポート

-金属カバー、高品質

- シンプルなシステム、簡単な操作

-大きなLCDディスプレイ、鮮明なシャワー

DROの機能

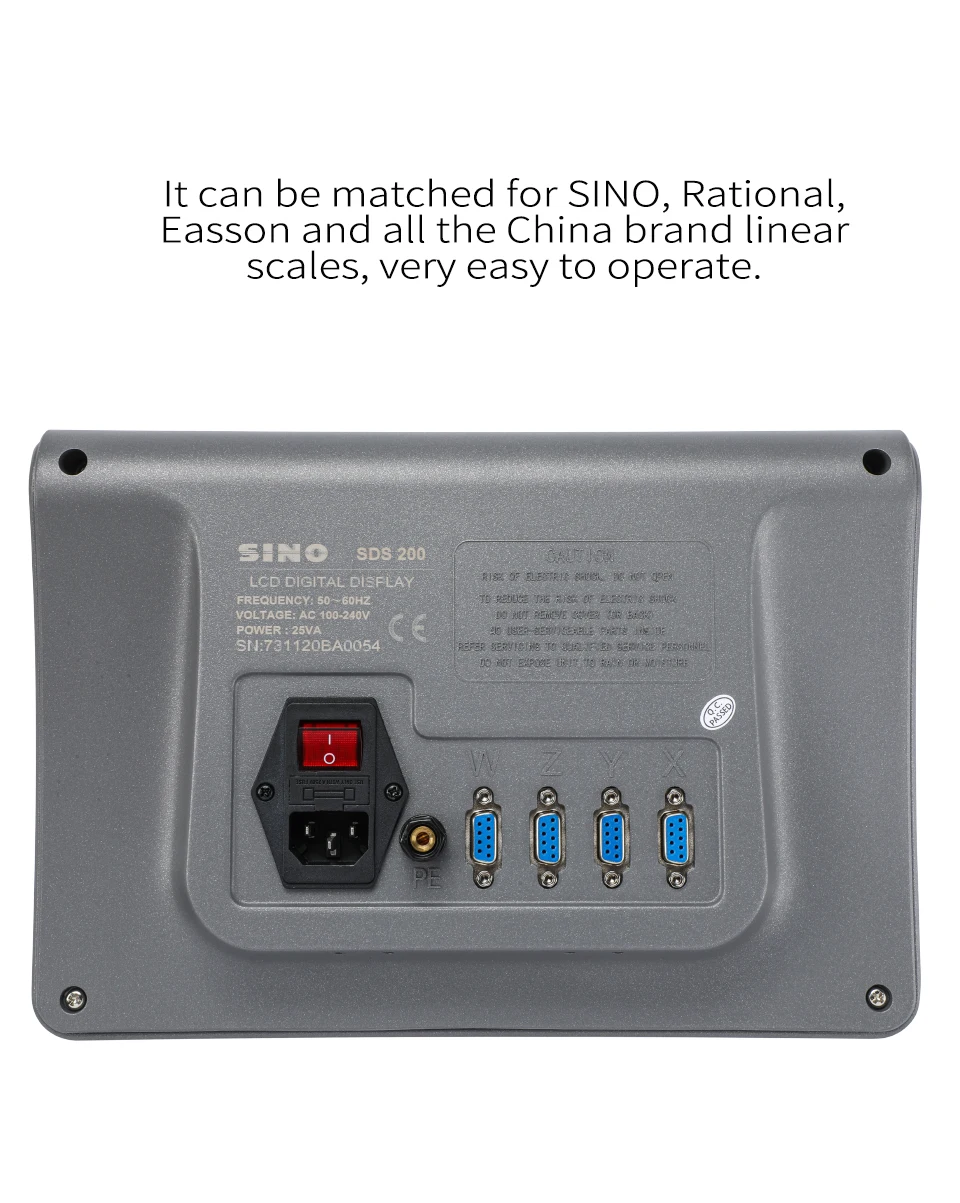

LCD ディスプレイはすべての中国製光学式リニア ガラス スケールに対応し、旋盤、ボール盤、ボーリング盤、フライス盤に広く使用されています。

中国語を交換できます

パラメータ

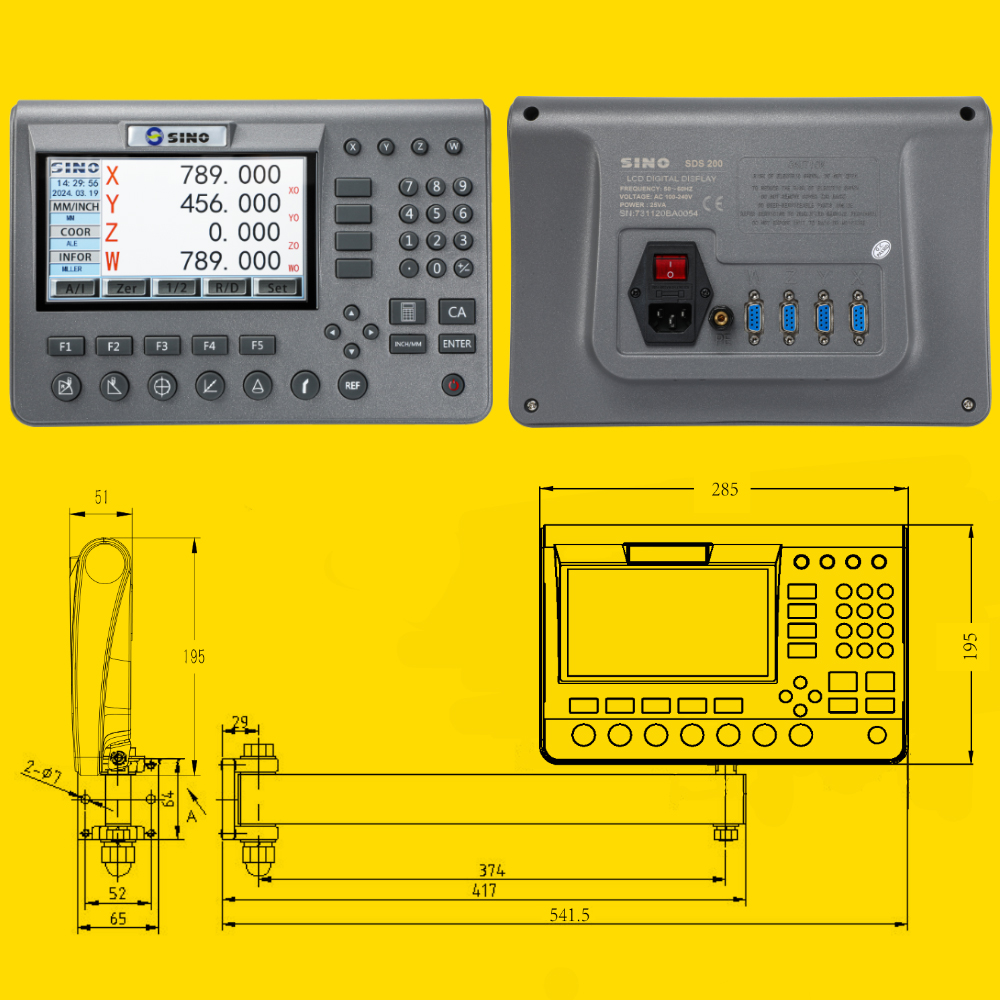

モデル: SDS200

入力電圧: AC80V-240V

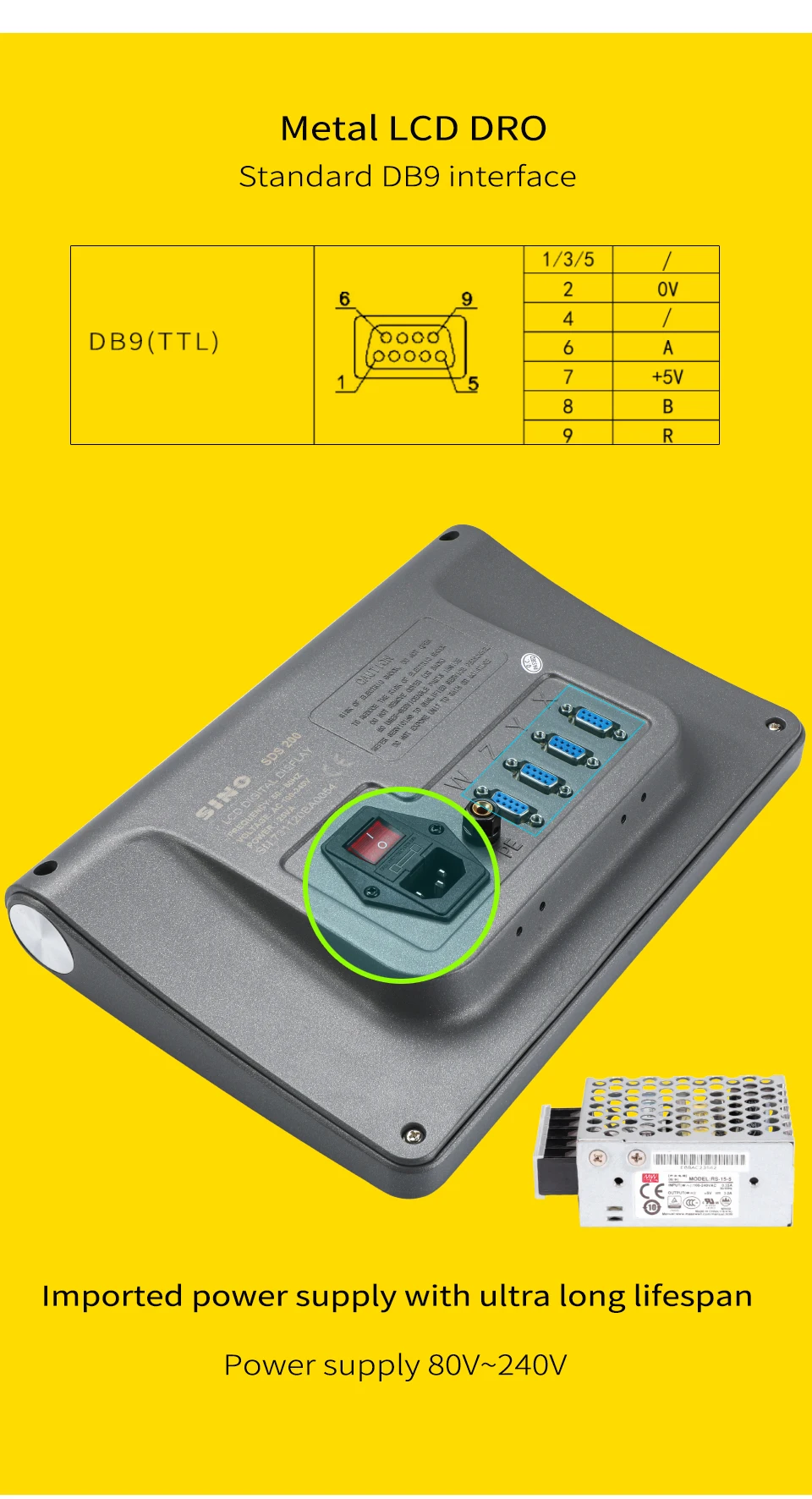

入力信号: TTL および RS422 はすべて互換性があります

材質: 金属カバー

プラグ: AU、EU、米国、英国など。

仕様

SDS200 は、フライス加工、旋盤、研削機能を備えた高性能ユニバーサル ディスプレイ コンソールを提供します。

最大 4 台のリニアエンコーダを接続できる 4 軸モデルです。追加のインターフェイスを使用して、軸を組み合わせたり、入力を他のメーカーの機器に合わせて変換したりできます。以下のエンコーダ互換性ガイドを参照してください。

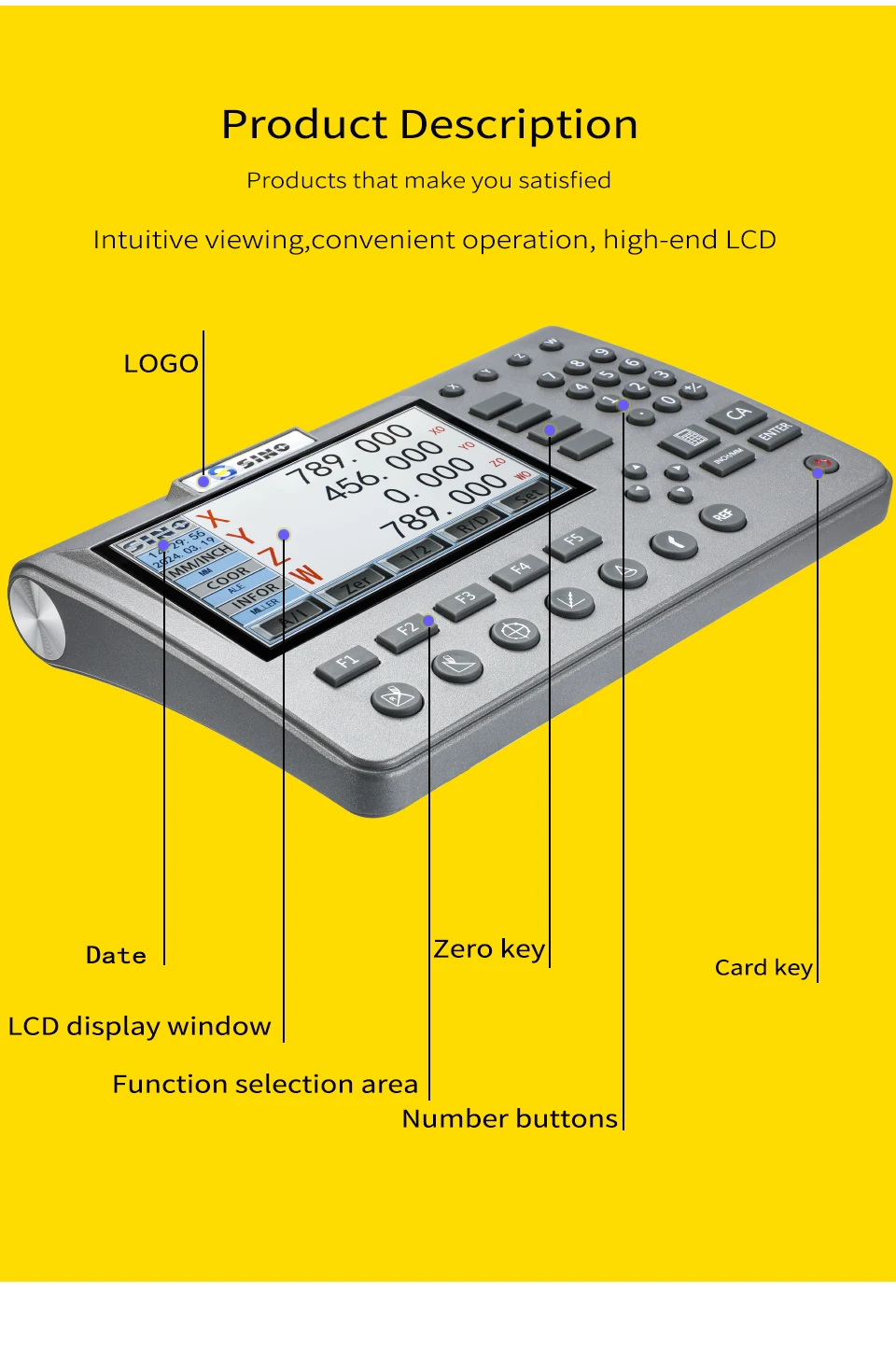

触覚スイッチと堅牢なダイキャストハウジングを備えた耐久性のあるフロントパネルメンブレン。

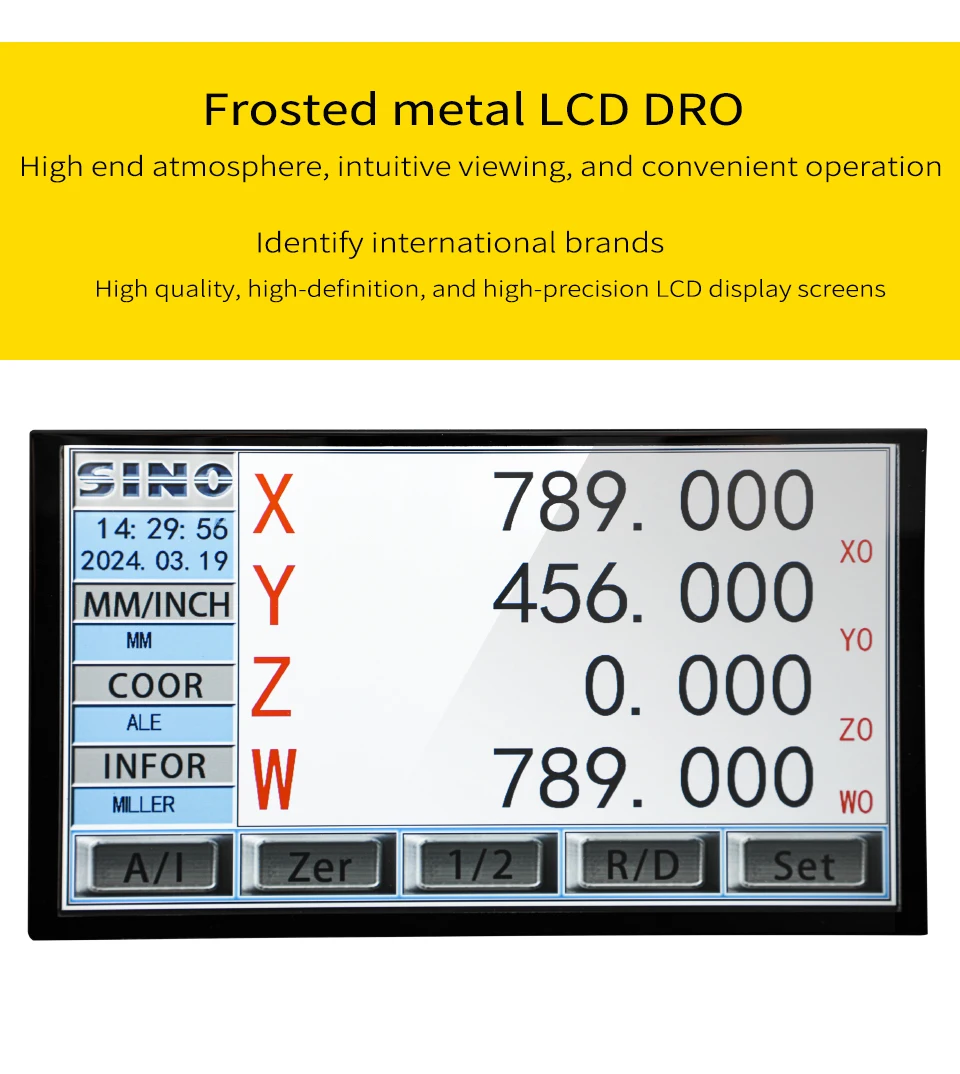

大きくて読みやすいLCDディスプレイ。

機能には以下が含まれます。 PCD、穴のライン、200 ゼロメモリ、半径/直径表示、工具オフセット。

DRO SDS200 は、多機能 4 軸デジタル読み取り器です。システムパラメータを変更することで、さまざまな加工ニーズに対応できます。円弧計算機能、円等分割穴加工、斜め穴加工、角度曲面加工、演算機能、テーパ測定機能、デジタルフィルタ機能など、豊富なグラフィック加工機能を搭載しています。これらの機能により、グラフィック機能の使いやすさが向上します。 DRO の利用可能な入力周波数は A/B で最大 5MHZ であり、世界でも先進的であり、

基本機能

200点補助ゼロ位置機能

ミッドスプリット機能

"mm/inch" Conversion Display

半径/直径スイッチ表示

セグメント化されたエラー補正

線形誤差補償

停電メモリ

スリープスイッチ

数学の計算

加工機能

PCD円周分割（フライス盤、スパークテスターに​​適用）

インボリュートチャンバー加工機能（フライス盤に適用）

ヤゲン加工・角面加工（フライスに適用）

N3機能（フライス盤に適用）

斜めボーリング（フライスに適用）

Rアーク機能（フライス盤に適用）

テーパ測定機能（旋盤に適用）

200工具ライブラリ（旋盤対応）

ディザリング防止機能（研削盤に適用）
