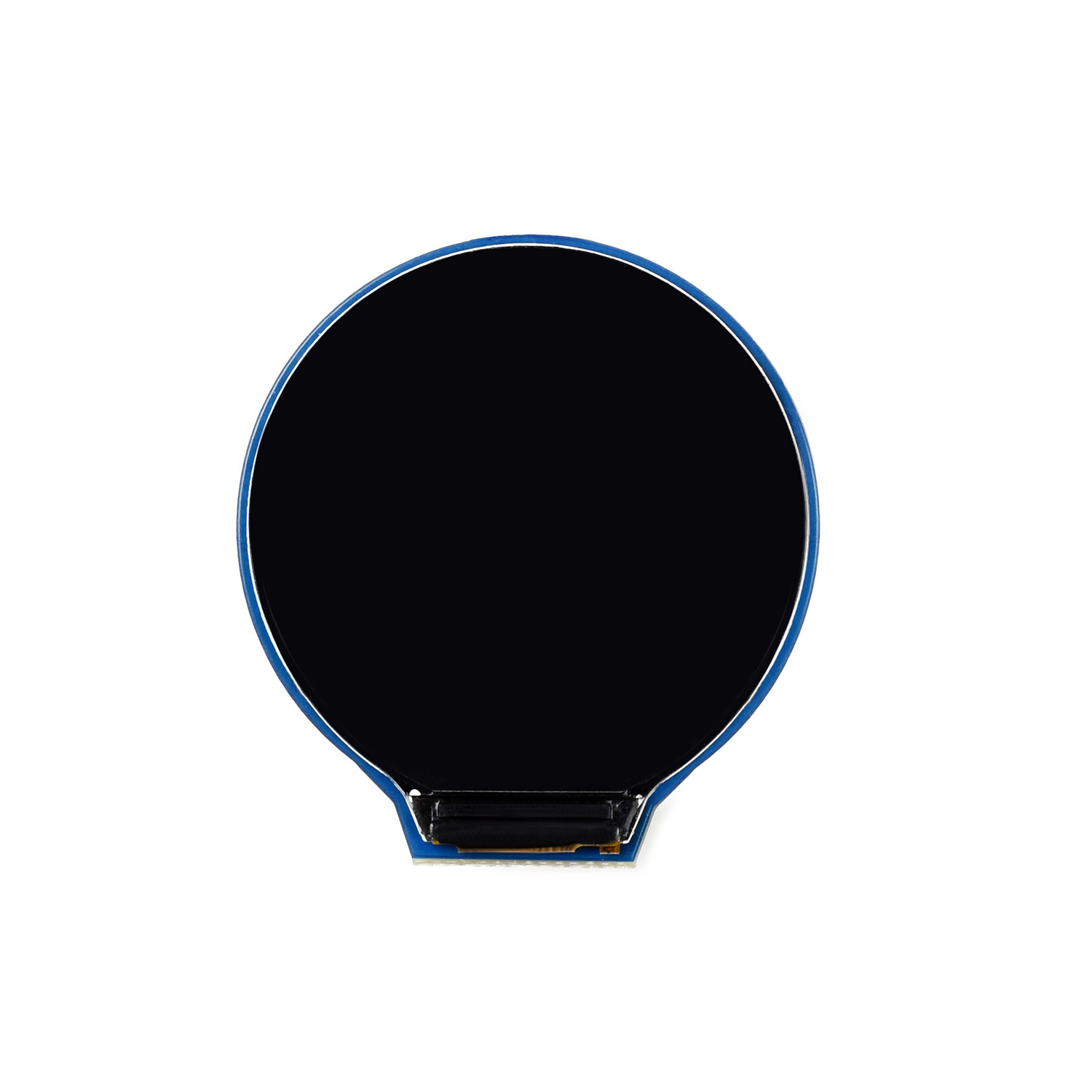

1.28 インチ SPI ラウンド LCD スクリーン Arduino STM32 ラズベリーパイ 3 モデル B 4 5 ゼロ 2 W ボードコーディングプログラミング表示プロジェクト用
価格:
$13.60
/Pc
払い戻し:
シェア:
売れ筋商品
パッケージ内容：（タッチスクリーンではありません）
1.28インチLCDモジュールx1
PH2.0 8PIN 20cmケーブル×1
Wiki英語マニュアル:www.waveshare.net/wiki/1.28inch_LCD_Module
1.28
組み込み GC9A01 ドライバー、SPI バスを使用
Raspberry Pi、Arduino、STM32などの英語マニュアル例。
特徴：
240
SPI インターフェイス、必要な IO ピンを最小限に抑え、Raspberry Pi/Jetson Nano/Arduino/STM32 などのコントローラー ボードをサポート
Wiki 英語マニュアル (Raspberry Pi/Arduino/STM32 の例)
Wiki英語マニュアル:
仕様
動作電圧 |
3.3V / 5V |
解決 |
240 |
通信インターフェース |
4線式SPI |
表示サイズ |
Φ32.4mm |
表示パネル |
IPS |
ピクセルサイズ |
0.135 |
ドライバ |
GC9A01 |
寸法 |
40.4 |
SPIバス経由で制御
Raspberry Pi/Jetson Nano/Arduino/STM32などのコントローラーボードをサポート

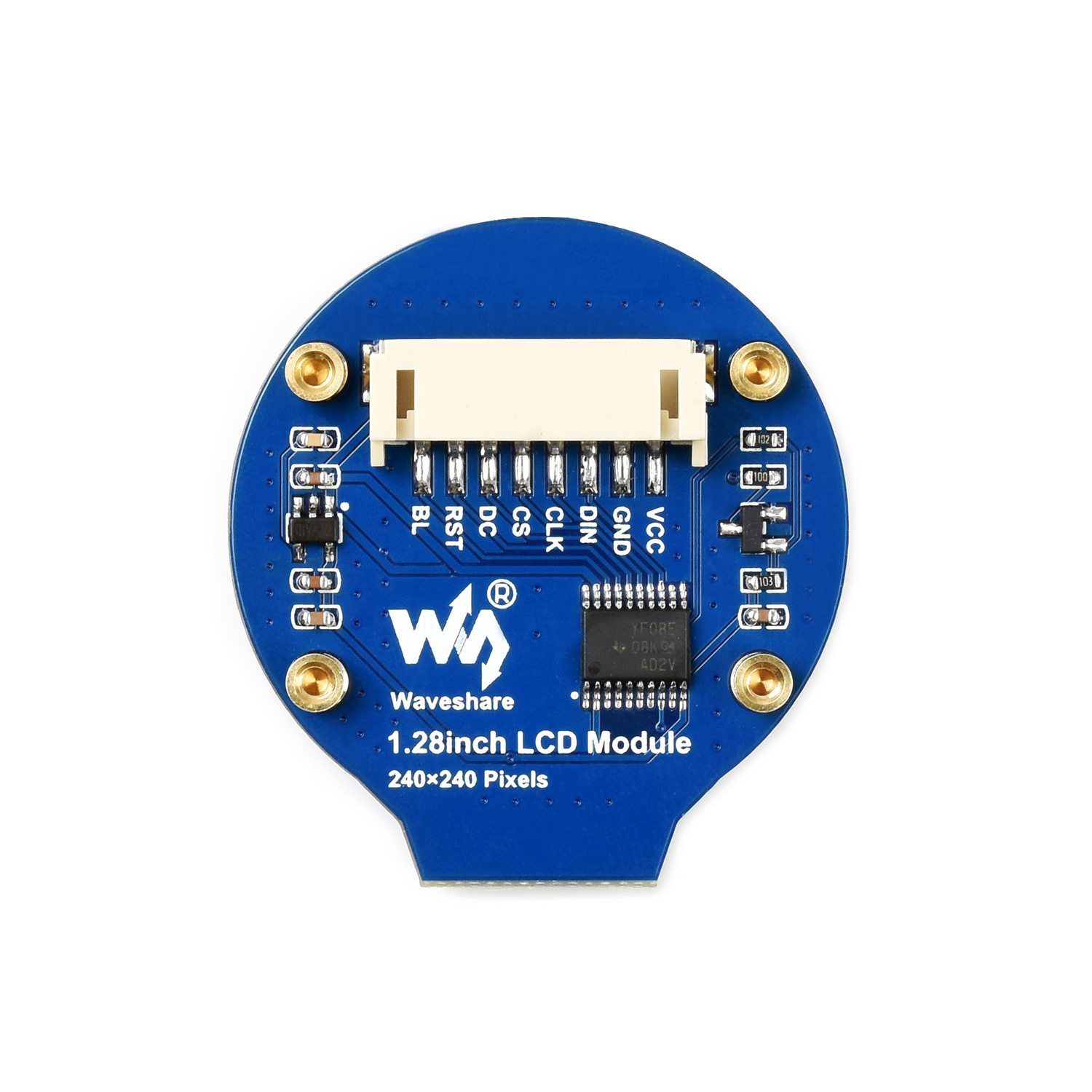

VCC |
電源（3.3V / 5V入力） |
GND |
地面 |
から |
SPIデータ入力 |
CLK |
SPIクロック入力 |
CS |
チップ選択、ローアクティブ |
直流 |
データ/コマンド選択 (データの場合は High、コマンドの場合は Low) |
RST |
リセット、ローアクティブ |
BL |
バックライト |
ハードウェア接続

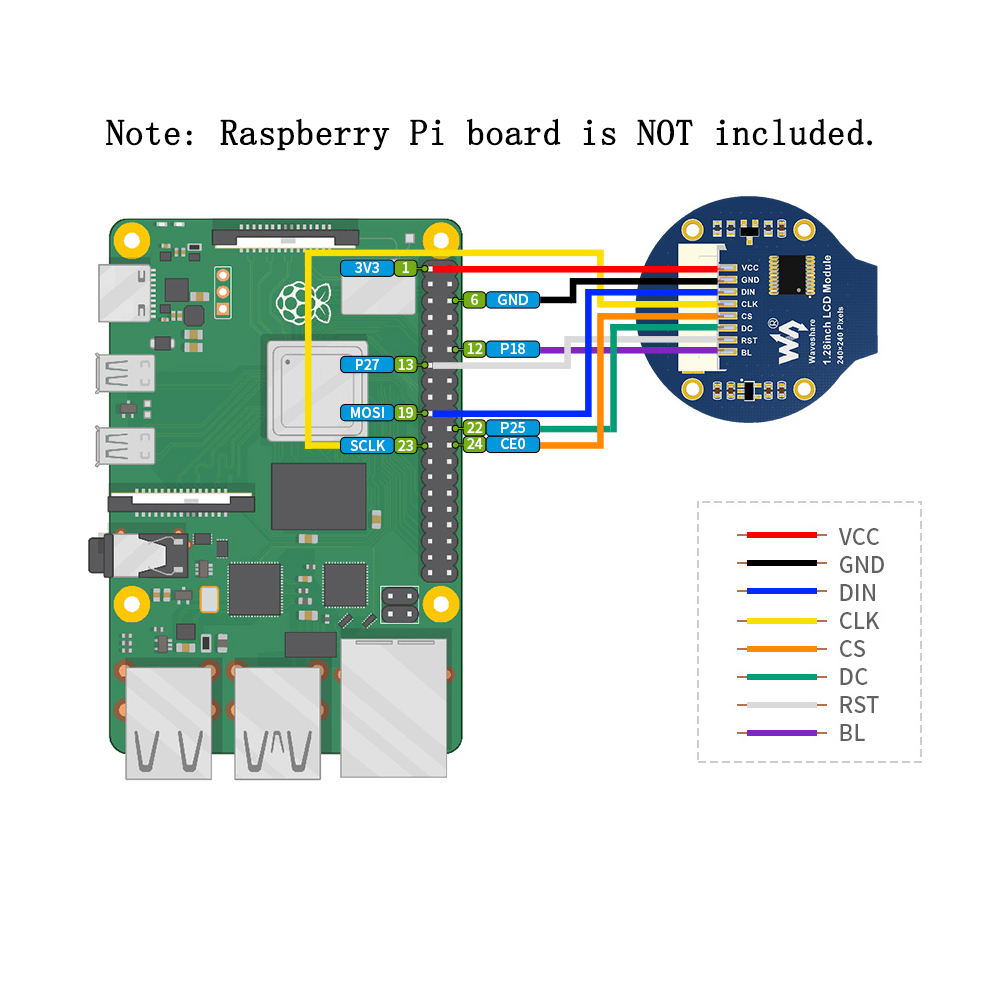

Raspberry Piと接続する
Arduinoボードとの接続

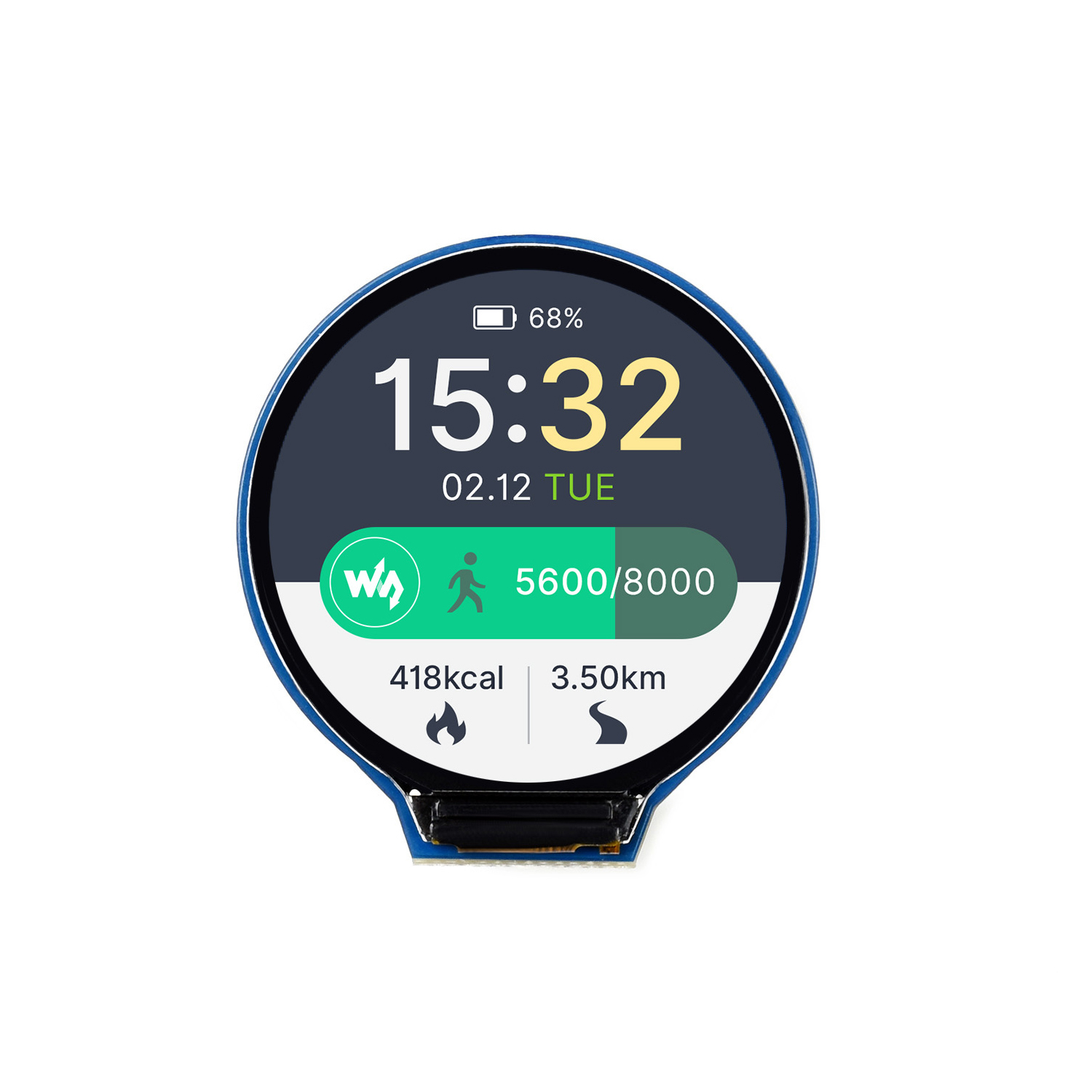

生きた例
外形寸法
