ヘビーデューティ中空ロータリーテーブル 60 280mm360CNC インデックスプラットフォーム高トルク 0.01 精度円形切断レーザー彫刻用

(0 レビュー)

発送予定時間: 3 日々

により販売されています: 自社製品

価格:

$131.36 /Pc

量:

(3392 利用可能)

払い戻し:

ポリシーを見る

売れ筋商品

説明レビュー

1 * 中空回転テーブル
1 * 光電センサー

中空回転テーブルの技術パラメータ
モデル	ZCT060		ZCT085		ZCT130		ZCT200		ZCT280
減速比	5:1	10:1	5:1	10:1	10:1	18:1	10:1	18:1	10:1
出力トルク(N・m)	5	4	28	18	40	28	70	55	130
最大トルク(N.m)	15	12	84	54	120	84	210	165	390
最大アキシアル荷重	230N		580N		2000N		4000N		8000N
最大慣性モーメント	5N・m		10N・m		50N・m		100N・m		200N・m
ねじり剛性 (N.m/arcmin)	2.5		6		19		32		58
回転台の平行度(mm)	≤0.01		≤0.01		≤0.013		≤0.013		≤0.013
ステッピングモーターに適応	5mm シャフト Nema17 ステッピングモーター		6.35/8/9.525mm シャフト Nema23 ステッピングモーター		6.35/8/9.525mm シャフト Nema23 ステッパー; 14mm シャフト Nema34 ステッピングモーター		12.7/14mm シャフト Nema34 ステッピングモーター		19mm シャフト 3PH Nema42 ステッピングモーター
サーボモーターに適応	8mmシャフト 50W/100W 40mmサーボモーター		11/14mmシャフト 200W/400W/600W 60mmサーボモーター		11/14mmシャフト 200W/400W/600W 60mmサーボモーター		19mmシャフト 750W/1KW 80mmサーボモーター		22/24mm シャフト 1KW-3KW 130mm サーボモーター
ノイズ	≤55		≤55		≤55		≤63		≤67
重量(kg)	0.6		1.4		2.6		8.1		20
設計荷重(kg)	7	5	28	28	45	30	75	55	130
軸受構造	クロスローラーベアリング
位置決め精度	≤1 アーク分
繰り返し位置決め精度	≤15 秒角
許容ディスク速度	200rpm（断続運転）
精度寿命	30000h (間欠動作)
保護レベル	IP50
潤滑方法	長期潤滑
設置方法	任意
の平行度回転プラットフォーム	≤0.01mm
同心度回転プラットフォーム	≤0.01mm
伝送効率	95%
ノイズ	≤55db

製品の特徴:

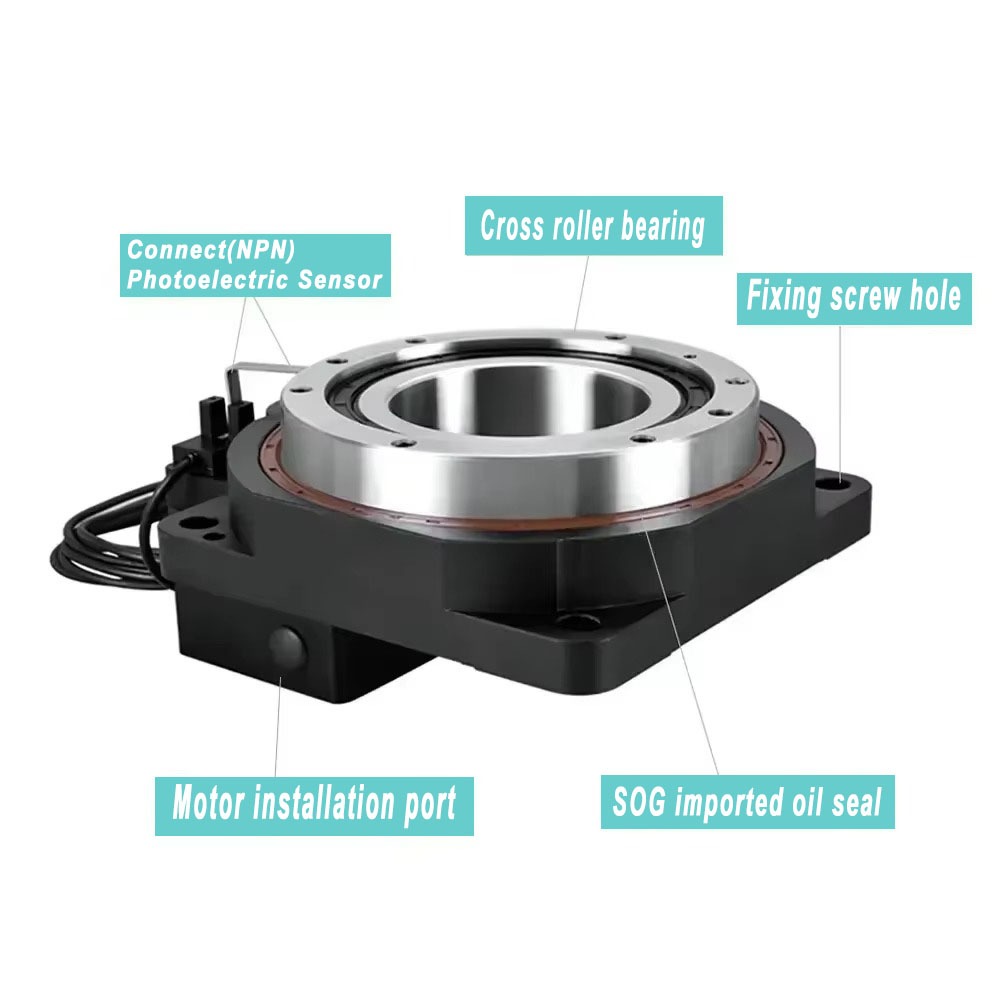

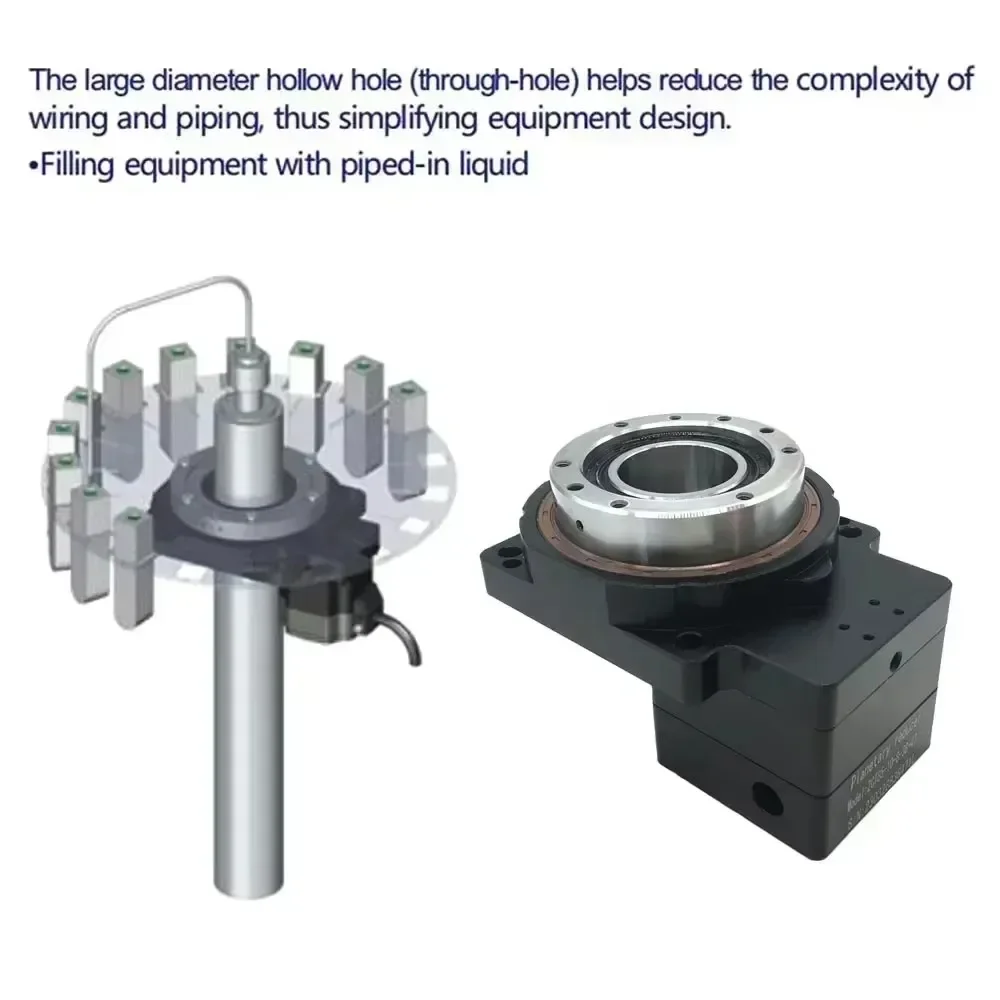

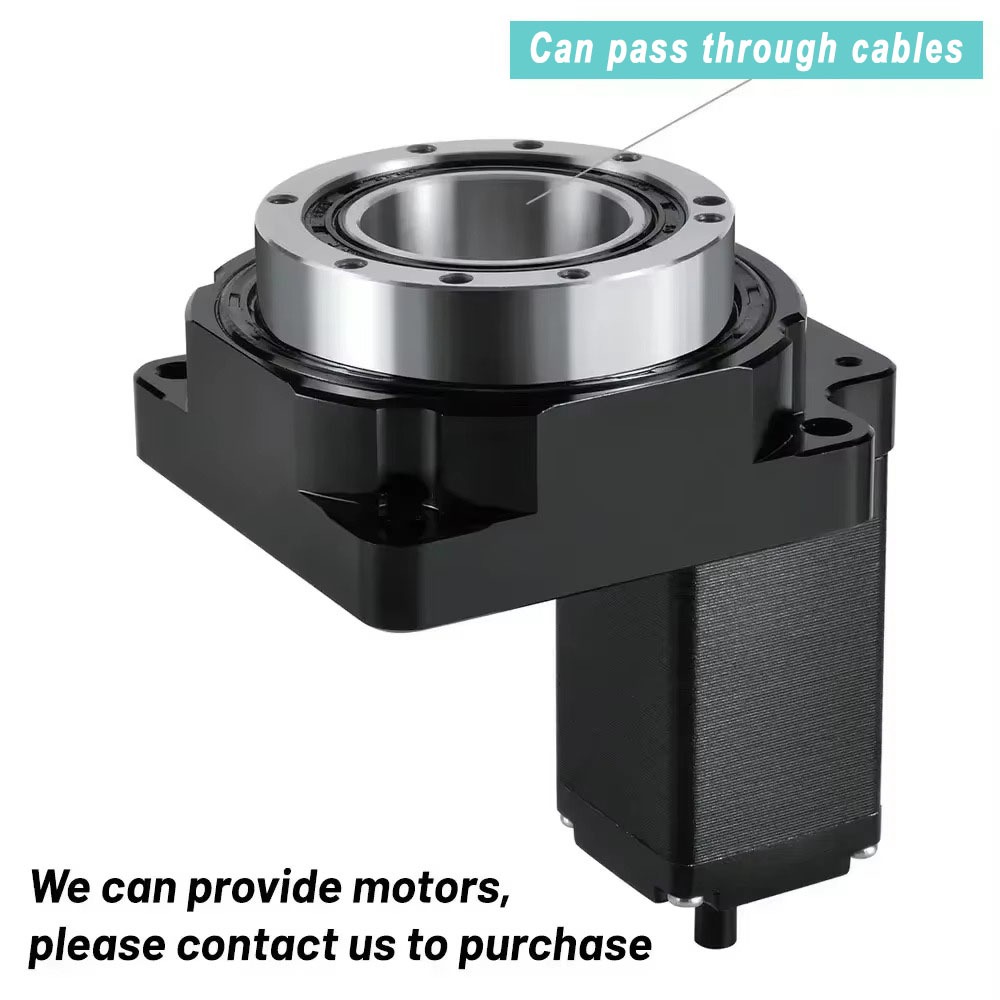

1.中空回転プラットフォームの回転テーブルは中空構造で、モーターは側面に接続されており、製錬ツールへのエアパイプとワイヤーの設置を容易にします。デバイダやDDモータと同様に重量物を架台に直接固定して伝動することができます。
2. 使用時の横力などを考慮し、クロスローラーベアリングを採用し、中央に転倒防止スタビリングリングを設置しました。使用時の横方向の力負荷にさらに耐えるため。

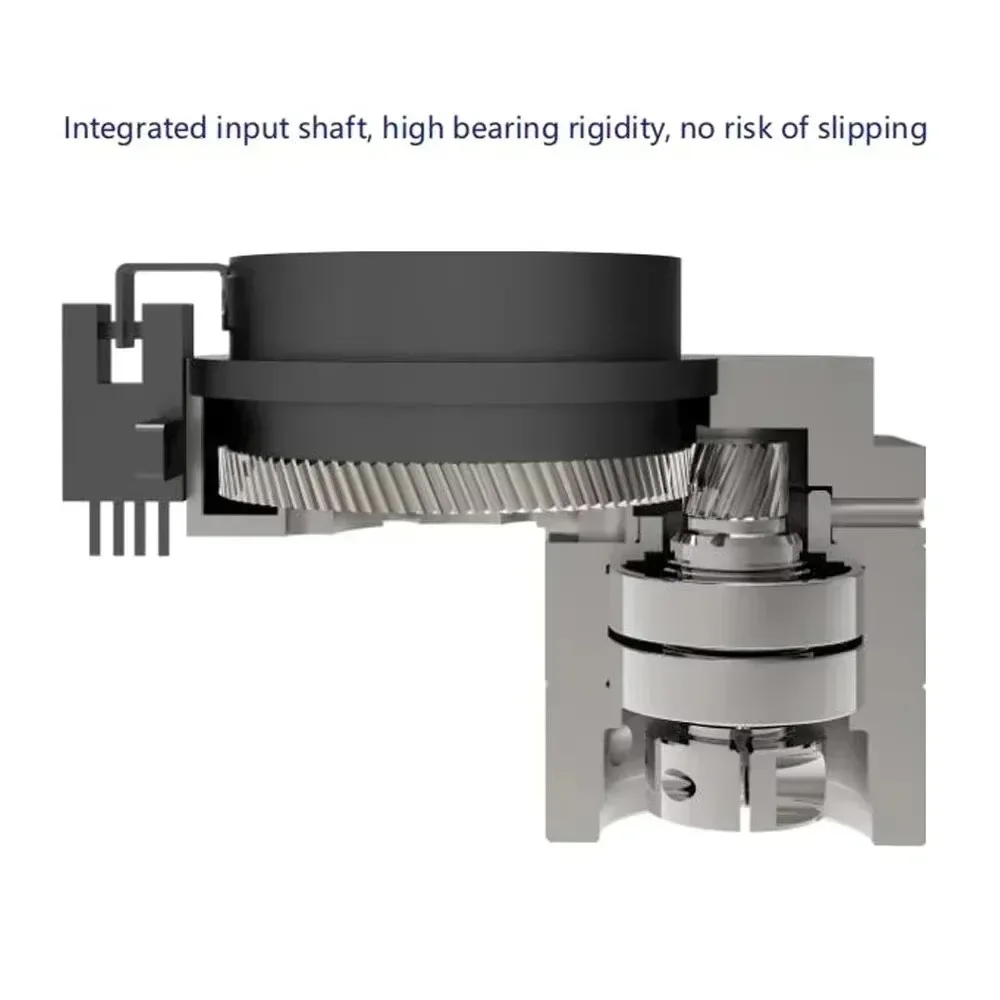

3.本体はアルミニウム合金製で、高精度CNCで加工され、すべての部品の精度を保証します。歯車は浸炭熱処理と研削プロセスを採用しており、機械加工後の歯車精度はグレード5に達し、表面硬度は58〜62HRCに達します。製品の組立完了後、端面の平行度、直角度が振れ以内に収まるようにラッピング作業を行います。
4. 中空回転プラットフォームの一部のギアの精度レベルは最大 4 であるため、中空回転プラットフォームの空気戻りが非常に小さくなります。調整可能なギアの中心距離を設計することで組み立て中の誤差を補正でき、繰り返しの位置決め精度は 10 秒角未満に達します。

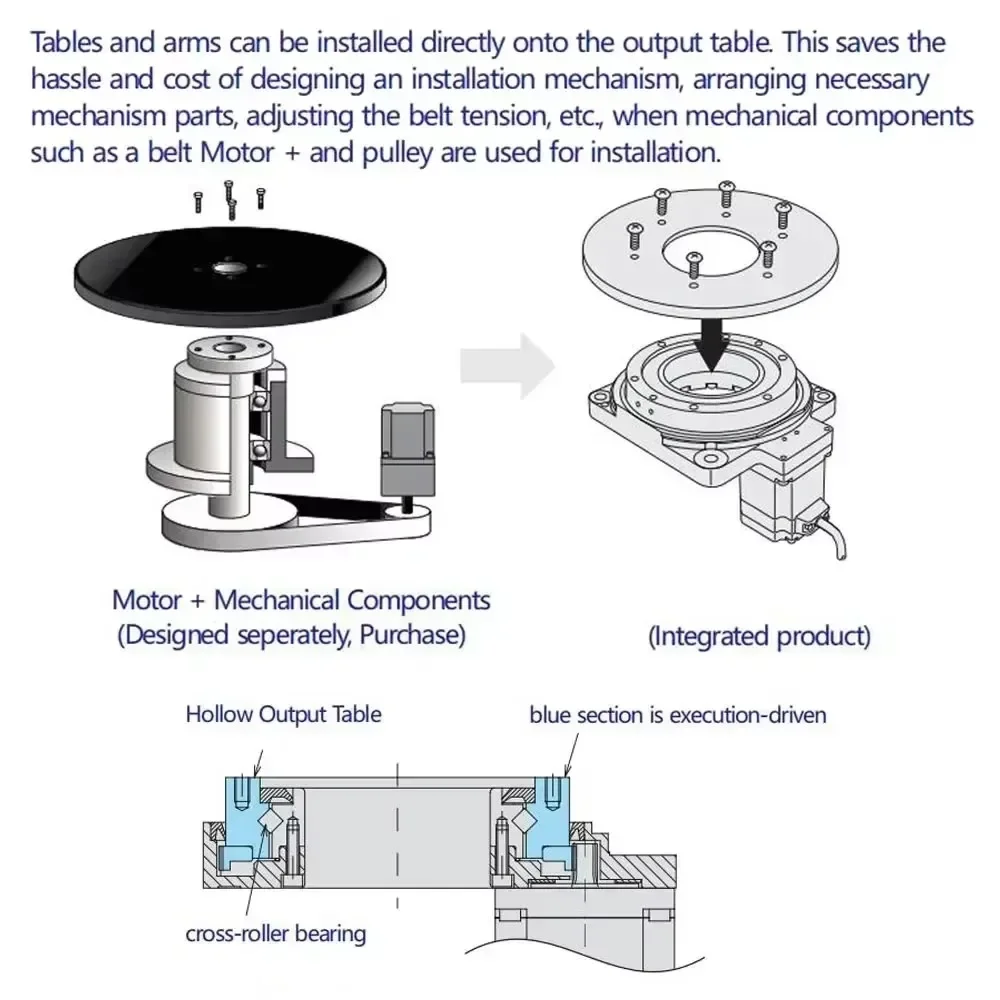

5. 装置のワークテーブルと機械アームは、中空回転プラットフォームのターンテーブルに直接取り付けることができます。プーリーなどの機構部品を使用する場合に比べ、機構設計、部品展開、ベルト状態調整などの工数とコストを削減できます。
6. 高精度の産業用オートメーション機器、ディスペンス機、工作機械の第 4 軸または第 5 軸、包装機、オプトエレクトロニクスおよび外観検査装置、インデックスボード、レーザープリンター、仕分け機、ロボットジョイントなどの分野の需要が急速に増加しています。
