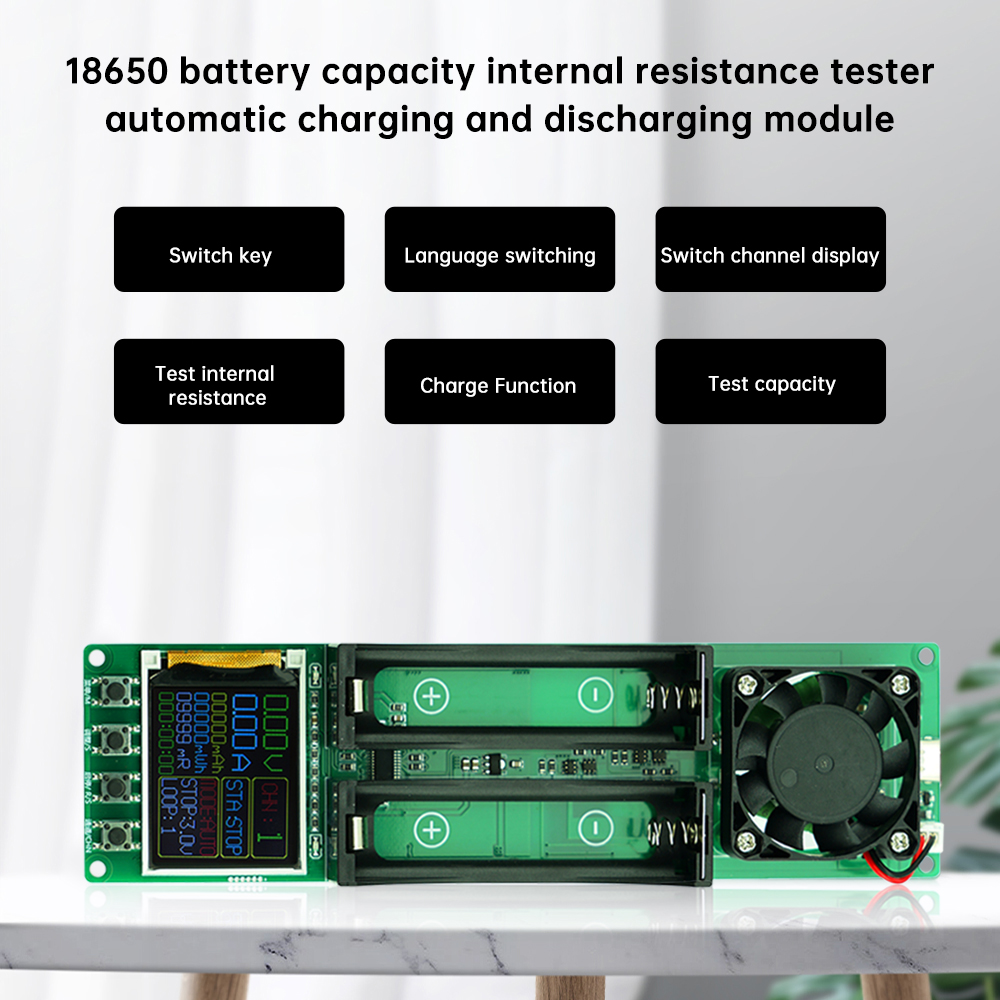

2チャンネル
製品の特徴:
2チャンネルの容量測定と内部抵抗測定に対応
個別の充電と放電をサポートし、自動モードで最大 9 回の充電と放電サイクルをサポートします。
各チャンネルは互いに独立しており、個別に設定でき、独立して動作し、互いに干渉しません。
強力なバッテリークリップ、コンパクトなバッテリーホルダーを使用した18650バッテリーホルダー、パンク測定に適用可能
専用バッテリー充電チップ制御、最大約1A充電、フル電圧4.2V、充電電流0.1A未満で充電を停止
製品パラメータ:
動作電圧: DC5V
適用電池：停止放電電圧2.5〜3.5Vを満たし、2.8V始動〜4.2V満充電の電池が適用可能
電源インターフェース：Type-C電源インターフェース（電源と電源コード付属）
システム言語: 英語
試験回数：双方向充放電測定
内部抵抗測定: サポート、DC 2 線式を使用した内部抵抗のテスト
充電機能：サポート、完全な自動カットオフ充電（リン酸鉄リチウム電池の充電はサポートしていません）
放電機能：サポート、条件に達すると自動的に停止、放電電流は調整できません。
自動充電と放電: サポート、自動モードの終了時にバッテリーは完全に充電されます。
サイクル充放電: サポート、1~9 サイクル調整可能 (自動モードのみサポート)
ステータスアラート: サポート
放熱モード: ファンアクティブ放熱
過熱保護: サポート
放電停止電圧：2.5V、2.6V、2.7V、2.8V、2.9V、3.0V、3.1V、3.2V、3.3V、3.4V、3.5Vの11段階で調整可能。
放電電流: 最大約 1A 非定電流、調整不可、独立した変換をサポートしていません
充電電圧: 特別なバッテリー充電チップ制御、最大約 1A 充電、フル電圧 4.2V、充電電流が 0.1A 未満の場合は充電を停止します。
停電保存：設定パラメータのみを保存し、測定データは保存しません
製品サイズ: 190 * 50 * 27 (mm)

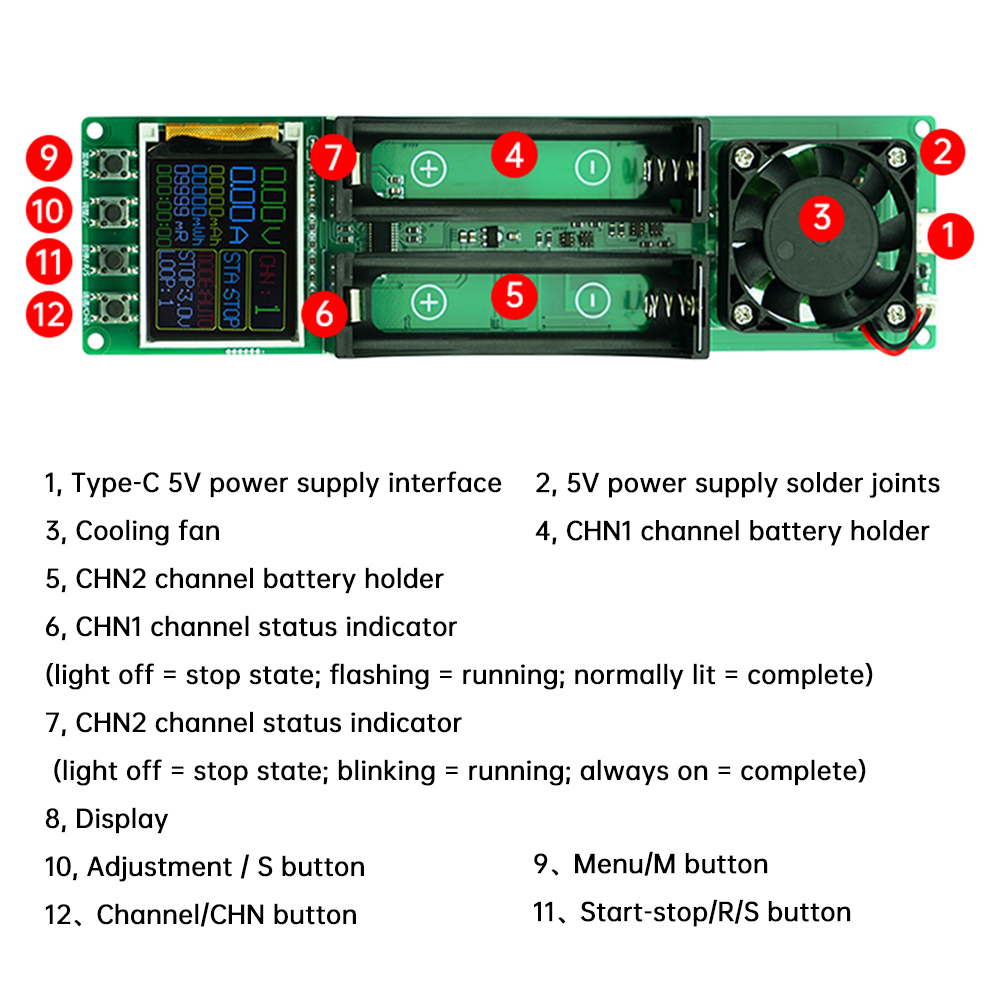

使用説明書:
1. 製品のスイッチのオンとオフ:
製品にはスイッチキーがなく、電源が自動的にオンになり、停電時にシャットダウンします。
2.言語切り替え:
「menu / M」キーを押して電源を入れると、画面にメインインターフェイスが表示され、「menu / M」キーを放し、シャットダウン後10秒待ってから再起動します。
3. チャンネル表示を切り替えます。
各チャンネルは互いに独立しており、互いに干渉しません。「チャンネル/CHN」ボタンをクリックして表示チャンネルを切り替え、各チャンネルのパラメーターを表示し、各チャンネルのパラメーターを設定できます。
4.内部抵抗をテストします:
バッテリーを取り付け、電源を入れ、10秒待って、バッテリー電圧と内部抵抗のテスト結果を表示します。この製品はDC 2線式の方法で内部抵抗をテストしますが、テスト原理の制限により、バッテリーを識別できない場合があります。内部抵抗は9999の場合に常に表示されます。
バッテリーが取り付けられていない場合、テスト回路は切断されます。これは、抵抗値が無限大であることを意味し、内部抵抗は 9999 mOhm を示します。
5.充電機能（リン酸鉄リチウム電池の充電には適していません）：
バッテリーをバッテリーホルダーに取り付け、モードを「充電」モードに調整し、「開始/停止/R/S」をクリックしてプログラムを実行します。充電後、ステータス表示が完了します。充電プロセスは容量、エネルギー、充電時間を記録します。充電計量容量は参考値です。放電容量を標準としてください。
6. テスト能力:
容量テストは放電する必要があり、時間を待つ必要があります。容量テストは抵抗放電によって実行され、高温によって発生する抵抗熱を放電します。屋外での火傷を避けるために直接手で触れないでください。容量テストの結果は、バッテリーが放電を開始してトリガーを停止するテスト段階で測定された容量のみです。
7. バッテリー容量の分割と実行サイクル:
容量を分けて実行するサイクルは充電、放電、再充電のプロセスであり、停止電圧の使用は2.8Vより低くてはなりません。そうでない場合は充電できず、プログラムは適切に実行できません。
8.データのゼロ化:
マシンの電源を切り、モード、容量、エネルギー、時間のデータを自動的にゼロにクリアします。
送料リスト:
18650電池容量内部抵抗計*1（電池は付属しません）

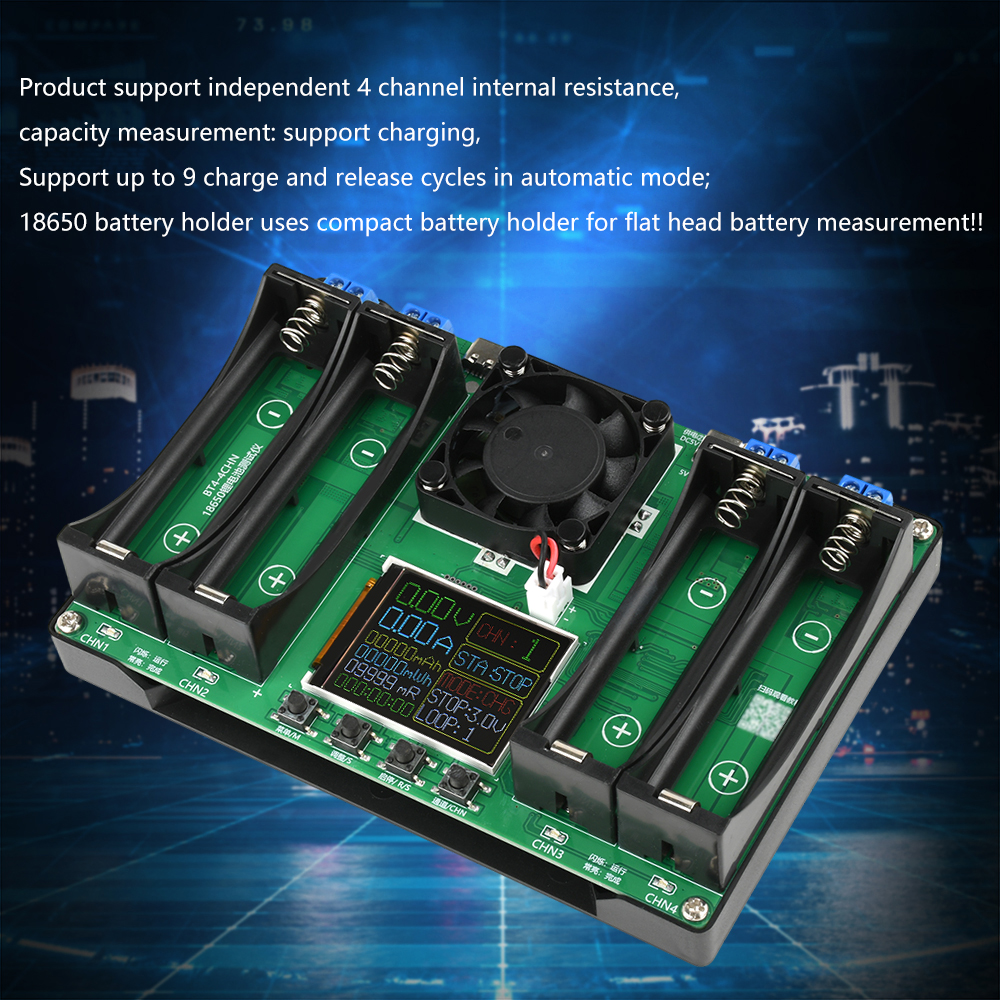

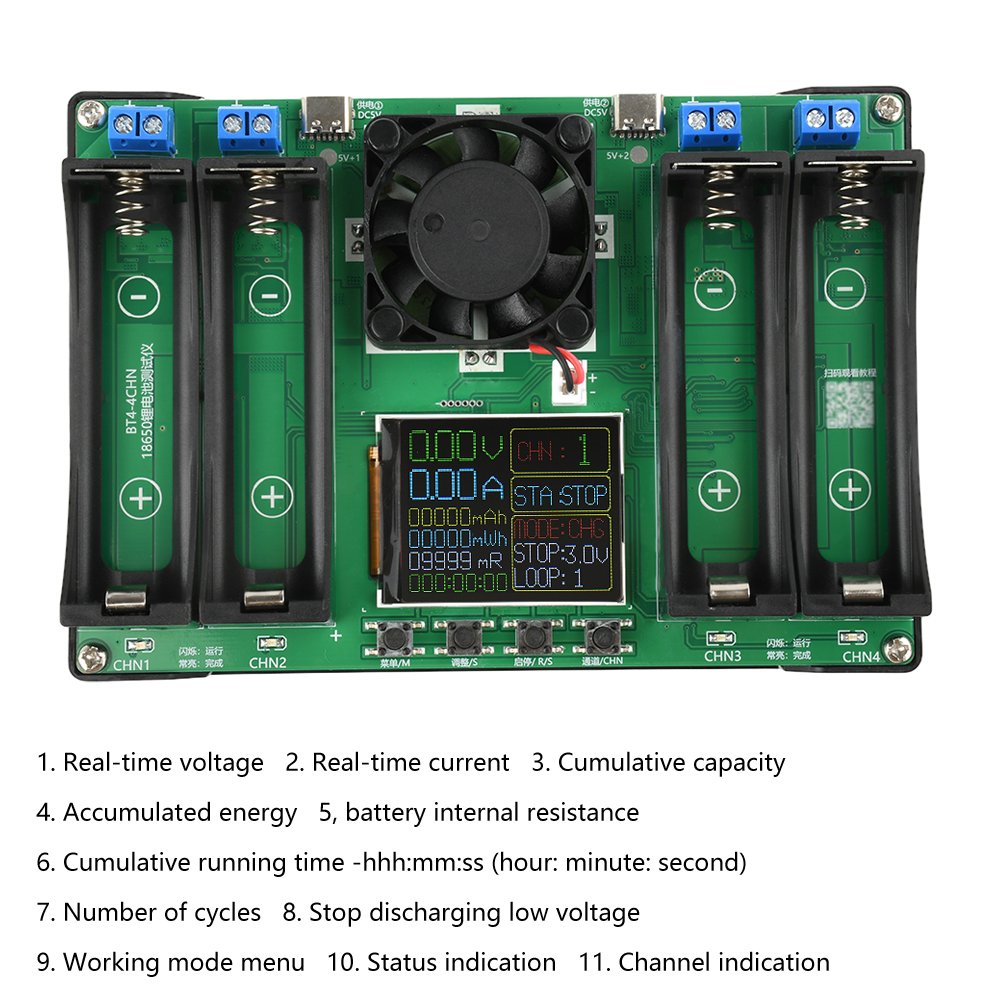

4チャンネル
製品の特徴:
4チャンネルの容量測定と内部抵抗測定をサポート
個別の充電と放電をサポートし、自動モードで最大 9 回の充電と放電サイクルをサポートします。
各チャネルは互いに独立しており、個別に設定され、干渉することなく独立して実行されます。
18650電池ホルダは、フラット電池の測定に適したコンパクトな電池ホルダを採用しています。
ファンによる放熱 過熱保護をサポート
内部抵抗試験には直流2線式を採用
注: リン酸鉄リチウム電池の充電には対応していません。
基本パラメータ:
動作電圧: DC5V
適用電池：停止放電電圧2.5〜3.5Vを満たし、開始2.8V〜満充電の4.2Vの電池が適用可能
電源インターフェース：双方向Type-C電源インターフェース（電源と電源コード付属）
システム言語: 英語
試験回数：4ウェイ充放電測定
内部抵抗測定: DC 2 線式を使用した内部抵抗のテストをサポートします。
充電機能：サポート、全自動カットオフ充電（リン酸鉄リチウム電池の充電はサポートしていません）
放電機能：サポート、条件に達すると自動停止、放電電流は調整できません。
自動充電と放電: サポート、自動モードの終了時にバッテリーは完全に充電されます。
サイクル充放電: サポート、1~9 サイクル調整可能 (自動モードのみサポート)
ステータスアラート: サポート
放熱モード: ファンアクティブ放熱
過熱保護: サポート
放電停止電圧：2.5V、2.6V、2.7V、2.8V、2.9V、3.0V、3.1V、3.2V、3.3V、3.4V、3.5Vの11段階で調整可能。
放電電流: 最大約 1A 電流、調整不可、独立した変換はサポートしていません
充電電圧: 特別なバッテリー充電チップ制御、最大約 1A 充電、フル電圧 4.2V
停電時保存：設定パラメータのみを保存し、測定データは保存しません
製品サイズ: 150*103*36 (mm)
データリンク: //www.banber.com/gather/6374be9b2ee0e200077ec155
配送リスト:
18650電池容量内部抵抗計*1（電池は付属しません）

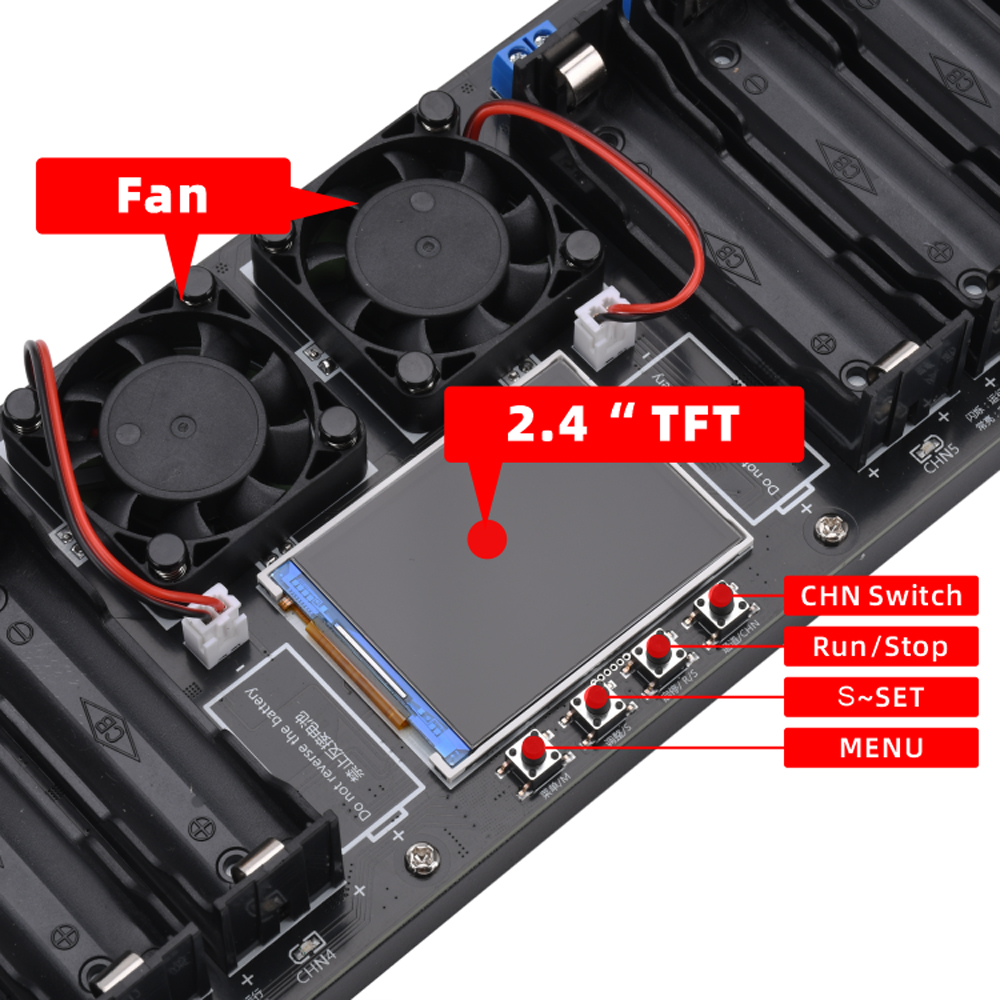

8チャンネル
製品の特徴:
1. 上端の青いセグメントは外部放電端で、下端には対応するチャンネルの動作インジケーターがあります。
2. 電圧と電流の曲線表示、リアルタイムの電圧と電流、内部抵抗を測定するための DC 2 線式方法。
3. 背面の U 字型の溝が PCB ボードと組み合わされ、ファンが積極的に熱を放散して放熱チャネルを形成します。
4.18650電池ホルダを採用したコンパクトな電池ホルダを使用しており、パンクした電池の測定に適しています。
5. チャネルタイプ: 8 つの独立したチャネル、それぞれ無関係で独立した動作、相互に影響しません。
6. チャンネル同期: 同期を設定するための 8 チャンネルをサポートします。各チャンネルのパラメーターを個別に設定することもできます。
7. サイクル充電と放電: 自動モードでの充電 - 放電 - 充電の 1 サイクルのみをサポートし、複数サイクルはサポートしません。
製品パラメータ:
動作電圧: DC5V 10A (標準ベアメタル、電源なし)、過圧により機械が焼ける必要があります
電源インターフェース：①：DC5.5高電流インターフェース、②：5V正負溶接点
逆電源保護：逆保護、逆電源を禁止します。
①自動モード：プログラム開始〜4.2V充電停止電圧で充電、充電電流が30秒間停止電流未満、最初の充電完了〜静止（充電も放電もしない）〜停止電圧に従って放電するように設定、負荷電圧が10秒間停止電圧より低い、放電完了〜静止（充電も放電もしない）〜電圧を充電停止電圧として再充電する、再充電電圧は4.2V、充電電流は30秒間停止電流未満、プログラムは30秒間再充電するように設定され、再充電電圧は再充電するように設定されています。再充電電圧が 4.2V に設定されている場合、充電電流が 30 秒間停止電流未満になり、プログラムが終了します (再充電電圧が 4.2V に等しくない場合、バッテリー電圧が再充電電圧に達すると、プログラムが終了します)、再充電が完了し、プログラムが終了し、自動モードの動作が完了します。
②充電モード：プログラム開始〜充電電圧が4.2Vに設定され、充電電流が30秒間停止電流未満になり、プログラムの終了（充電電圧が4.2Vに等しくない、バッテリー電圧が充電電圧に達し、プログラムの終了）〜充電が完了します。
③放電モード：プログラム開始～負荷電圧が停止電圧より低い10秒、プログラム終了～放電完了
④アクティベーションモード：業務用にのみ使用され、テスターは使用中にフィールドを離れることはできません。充電停止電圧による強制充電は自動的に停止せず、手動で終了する必要があります。
充電電流: 各チャネルは最大約 1A に依存せず、充電電流は調整できません。
充電停止電圧：3.7V、3.8V、3.9V、4.0V、4.1V、4.2V 計6段階調整可能
充電停止電圧：3.0V、3.1V、3.2V、3.3V、3.4V、3.5V、3.6V、3.7V、3.8V、3.9V、4.0V、4.1V、4.2Vの13段階で調整可能。
終了電流: 100mA、200mA、300mA 調整可能。
放電電流: 各チャネルは独立して最大約 1A の非定電流放電で、放電電流は調整できません。
放電停止電圧：2.0V、2.1V、2.2V、2.3V、2.4V、2.5V、2.6V、2.7V、2.8V、2.9V、3.0V、3.1V、3.2V、3.3V、3.4V、3.5V、3.6Vの合計17段階で調整可能。
待機時間：1〜5分調整可能。
ステータス プレビュー: 8 チャンネル ステータス 1 画面プレビューをサポートします。
シングルチャンネル詳細表示: サポート
シングルチャンネルの充放電曲線表示: サポート
内部抵抗検出: DC 2 線式、ソート類似の同じバッチのみ
放熱モード: アクティブ放熱
過熱保護: サポート
周期的な充電と放電: 自動モードでは充電 - 放電 - 充電の 1 サイクルのみをサポートし、複数のサイクルはサポートしません。
外部テスト: サポート、外部 2P 端子を通じて放電でき、単一チャンネル 1 回のみ、バッテリー ホルダーまたは外部テストを 1 つでのみサポートできます。バッテリー ホルダーと外部バッテリーのテストに同時に使用することはできません。
バッテリー逆接続保護：逆接続保護、バッテリーの逆接続を禁止します。
商品サイズ：37×110×310mm
パッケージサイズ：60×112×335mm
データリンク: //mp.weixin.qq.com/s/54bIE9IunVy7bZLAy99xNA
包装内容明細書：
8チャンネル電池容量内部抵抗計 *1 (電池は付属しません)
