8チャンネル MOSFETモジュール マイクロコントローラ PLC増幅 電界効果駆動管 フォトカプラ絶縁 PWM制御 ライトスイッチ
価格:
$16.80
/Pc
払い戻し:
シェア:
売れ筋商品
製品パラメータ
電源モード: DC
連続出力電流: 2A
入力電圧: 48V
適切なモーター: DC
最大適用モーター容量：60W
最大出力電流: 3A

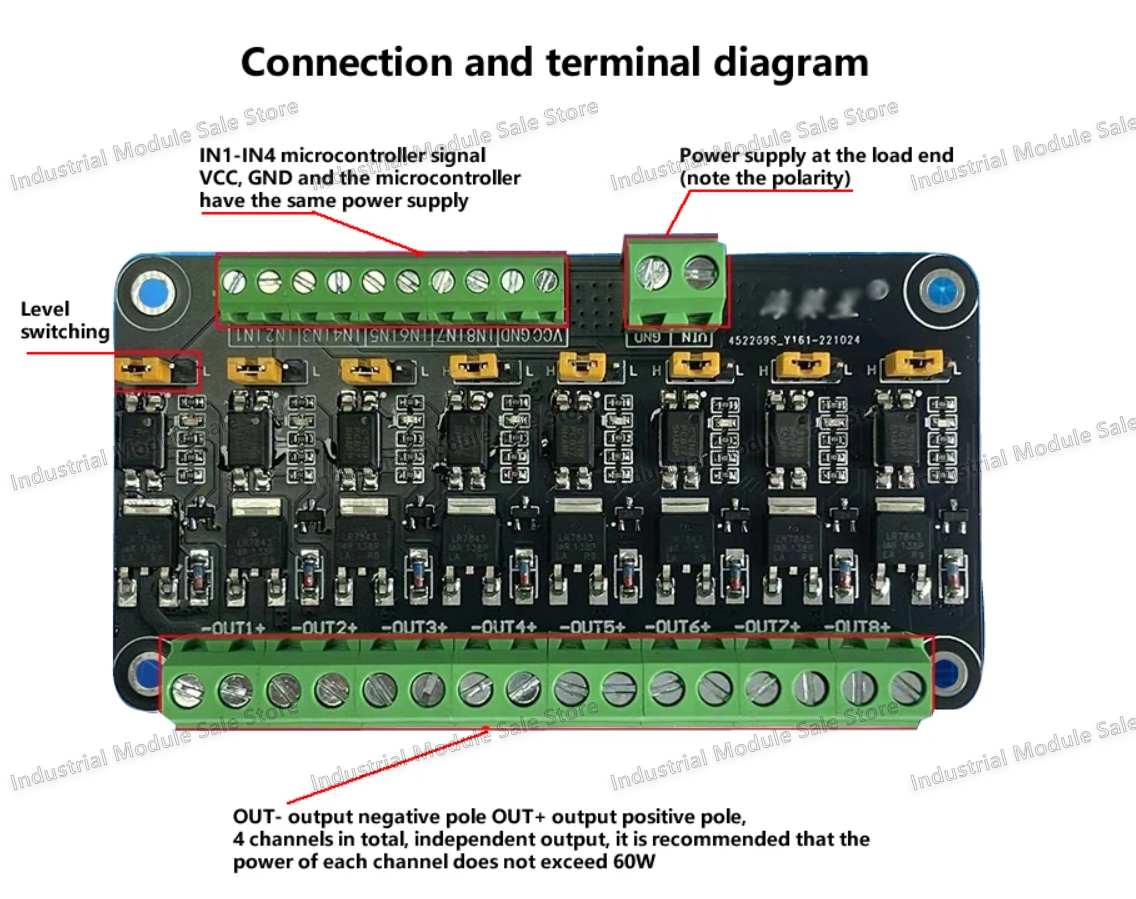

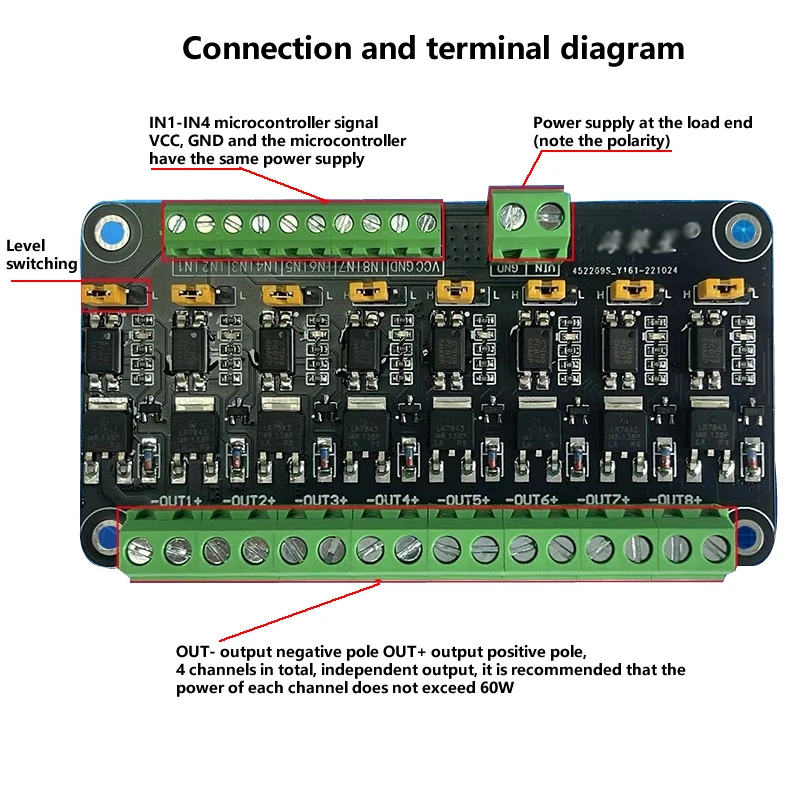

インターフェースの説明
1. VCC: DC5v (3.3v) 電源の正極に接続します。
2. GND: DC5v (3.3v) 電源のマイナス端子を接続します。信号端子とともに接地する必要があります。
3. IN1-IN8: マイクロコントローラーまたは PLC の IO ポートに接続します。
4. H/L ジャンパ: H はハイレベル、L はローレベル、真ん中はコモン端子です
5. VIN：負荷側電源DCプラスレベル
GND：負荷側電源DCマイナス極
6. 負荷端子 OUT1 ～ OUT8 を負荷装置の正極に接続します。
負荷端子GNDを負荷機器のマイナス端子に接続してください。
パラメータの説明

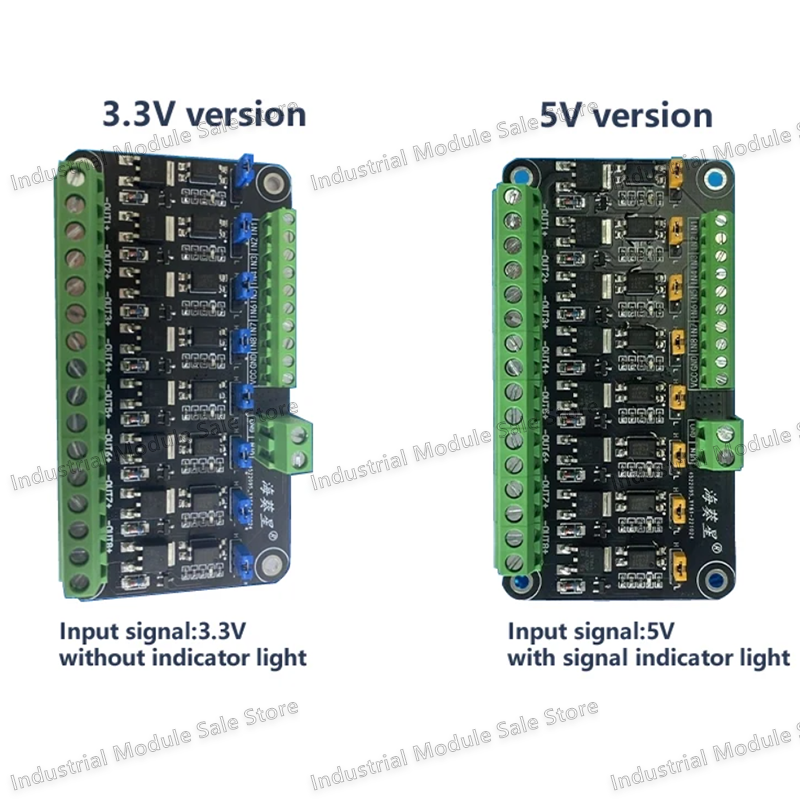

1. インジケーターライト: 5V バージョンにはインジケーターライトが付属しており、信号があるときに点灯します。インジケーターライトなしの 3.3V バージョン。
2. アプリケーションシナリオ: 出力端は、モーター、電球、LED ライトストリップ、DC モーター、マイクロウォーターポンプソレノイドバルブなどの高出力 DC デバイスを制御できます。 PWMを入力してモーター速度、照明の明るさなどを制御できます。
3. 制御端子の電圧範囲はDC5V～DC48Vです。制御基板には高電力放熱処理が施されていないため、単一電力が 60W を超えないようにすることをお勧めします。
4. 制御端と信号端はフォトカプラによって絶縁されています。自由に使用してください。
