3 インチ 4 色電子ペーパー Eink スクリーンディスプレイ STM32 Arduino RPI ラズベリーパイゼロ 2 W 3 モデル B 4 5 ボードプロジェクトアクセサリー
パッケージ内容:(
3インチ電子ペーパーモジュール(G)×1
PH2.0 20cm 8ピン x1
WIKI英語マニュアル： www.waveshare.com/wiki/3inch_e-Paper_Module_(G)

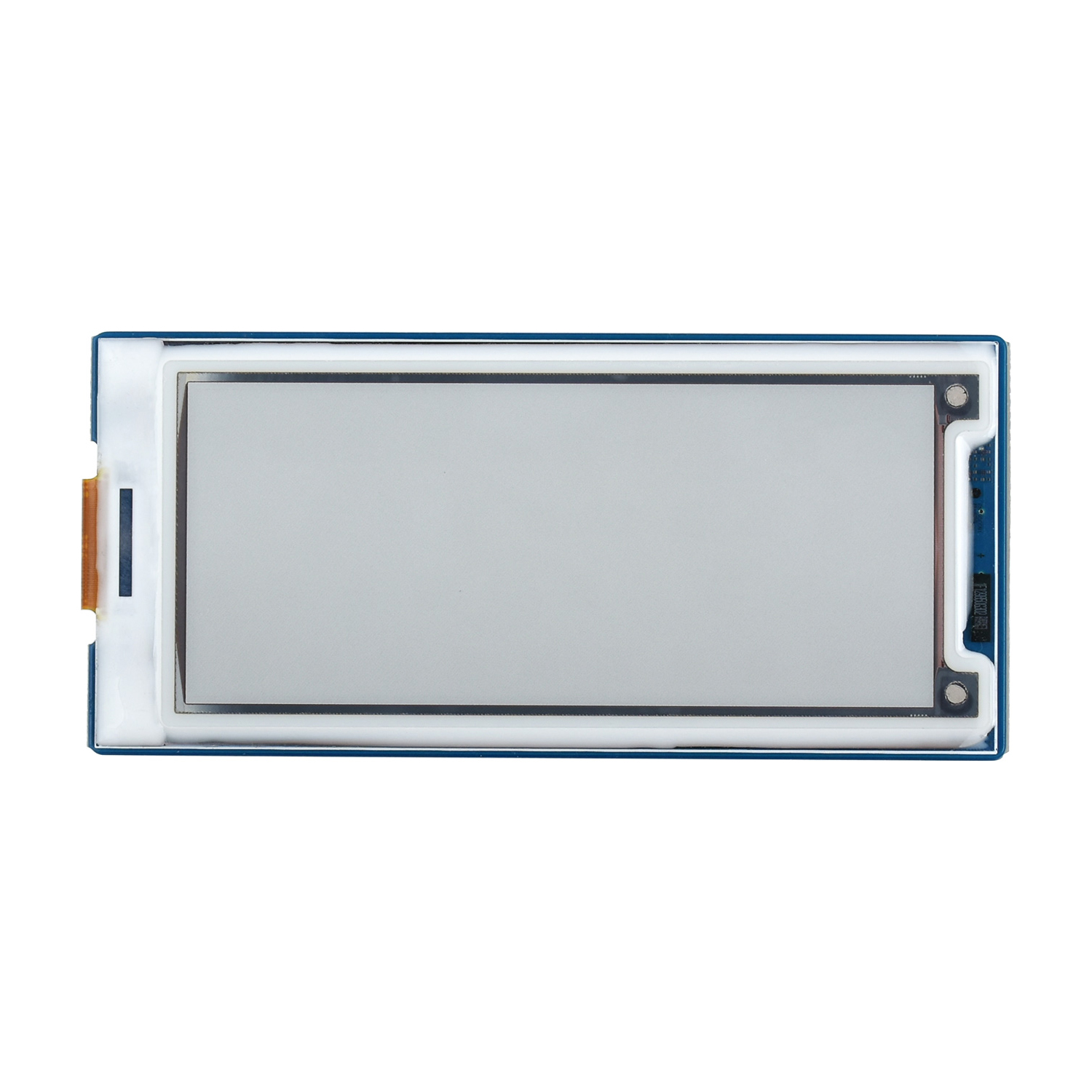

低消費電力、広視野角、電気を使わない紙のような効果
値札、棚ラベル、工業用器具などに最適です。
バックライトなし、電源が切れても最後のコンテンツを長時間表示し続ける
超低消費電力、基本的に電力はリフレッシュのみに必要です

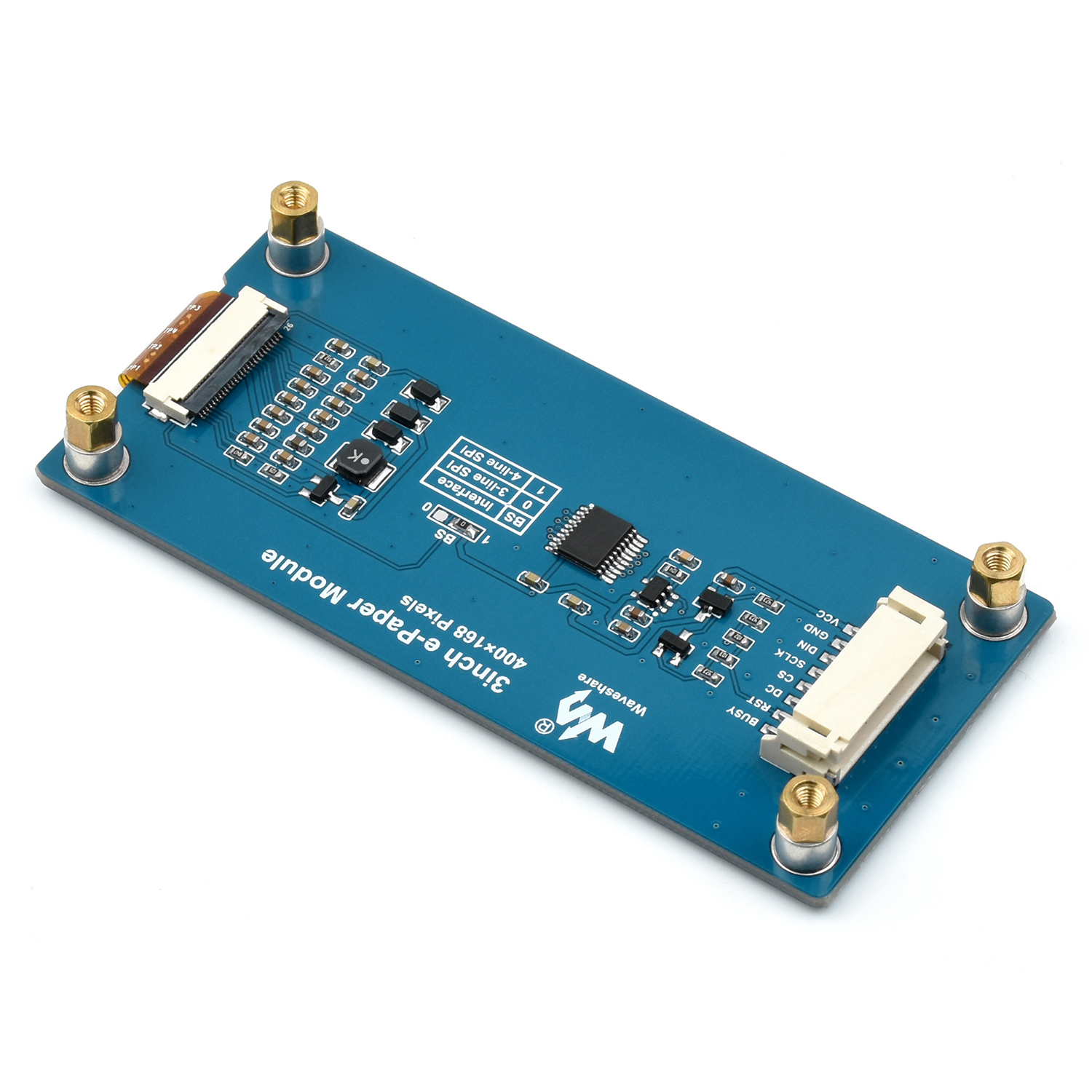

Raspberry Pi/Jetson Nano/Arduino/STM32などのコントローラーボードと接続するためのSPIインターフェース。

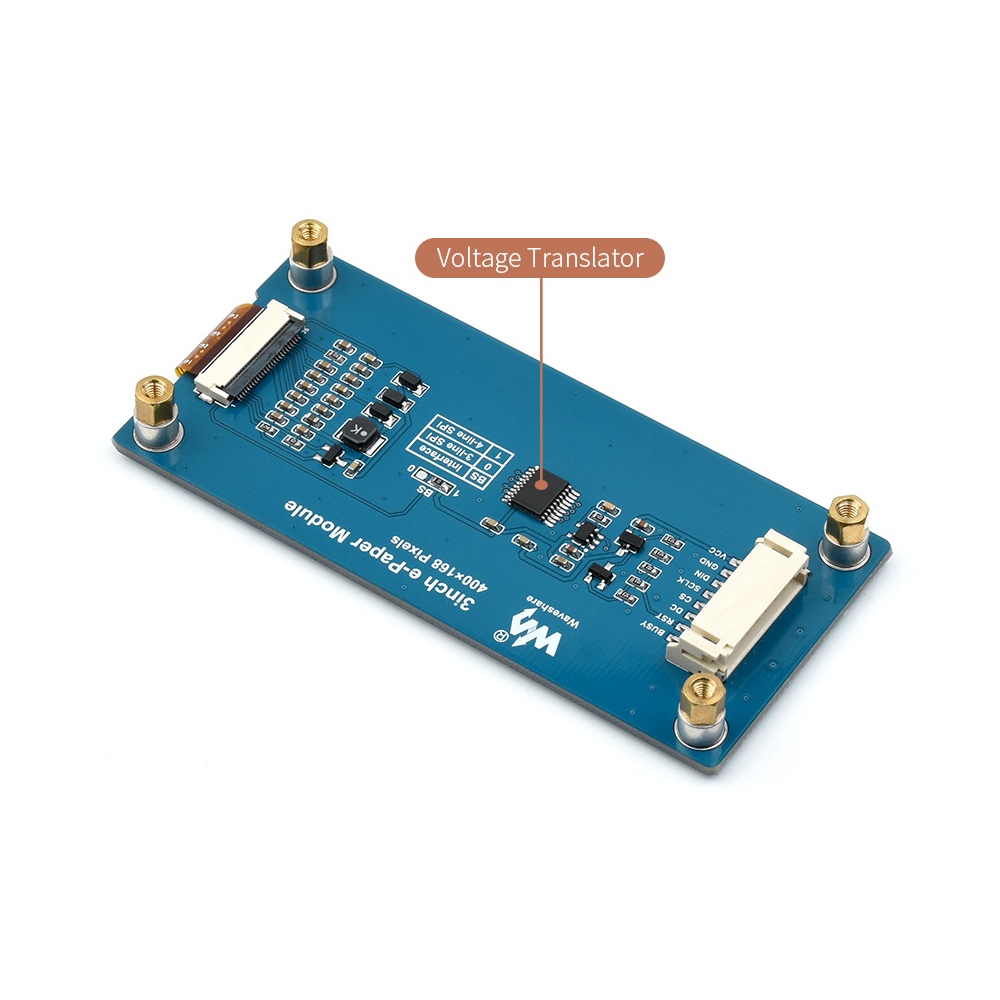

3.3V/5V MCUと互換性のあるオンボード電圧変換器
Wiki英語マニュアル(ドライバーボードの回路図、Raspberry Pi/Arduino/STM32の例)
動作電圧 |
3.3V/5V |

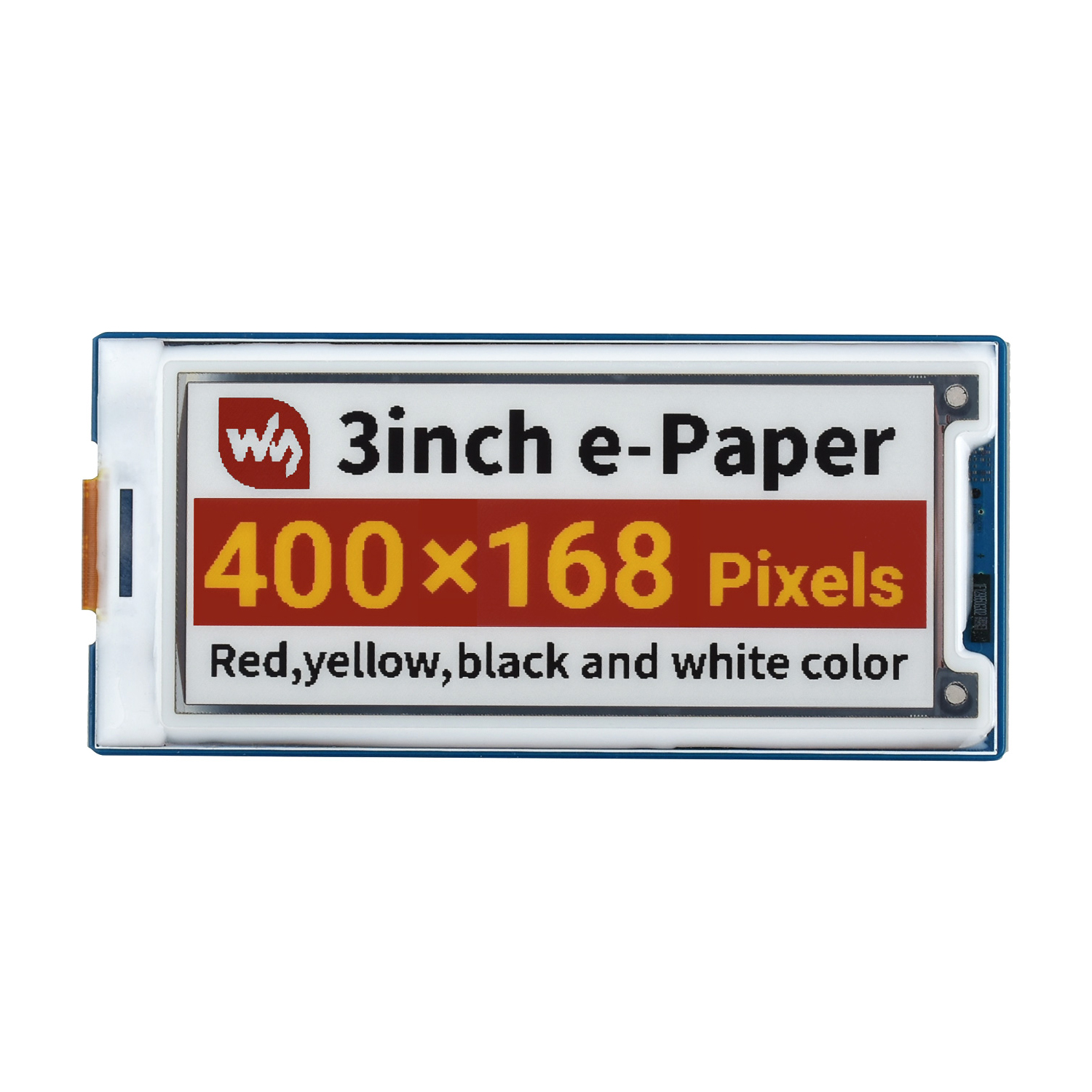

表示色 |
赤/黄/黒/白 |
インタフェース |
3線式SPI、4線式SPI |
グレースケール |
2 |

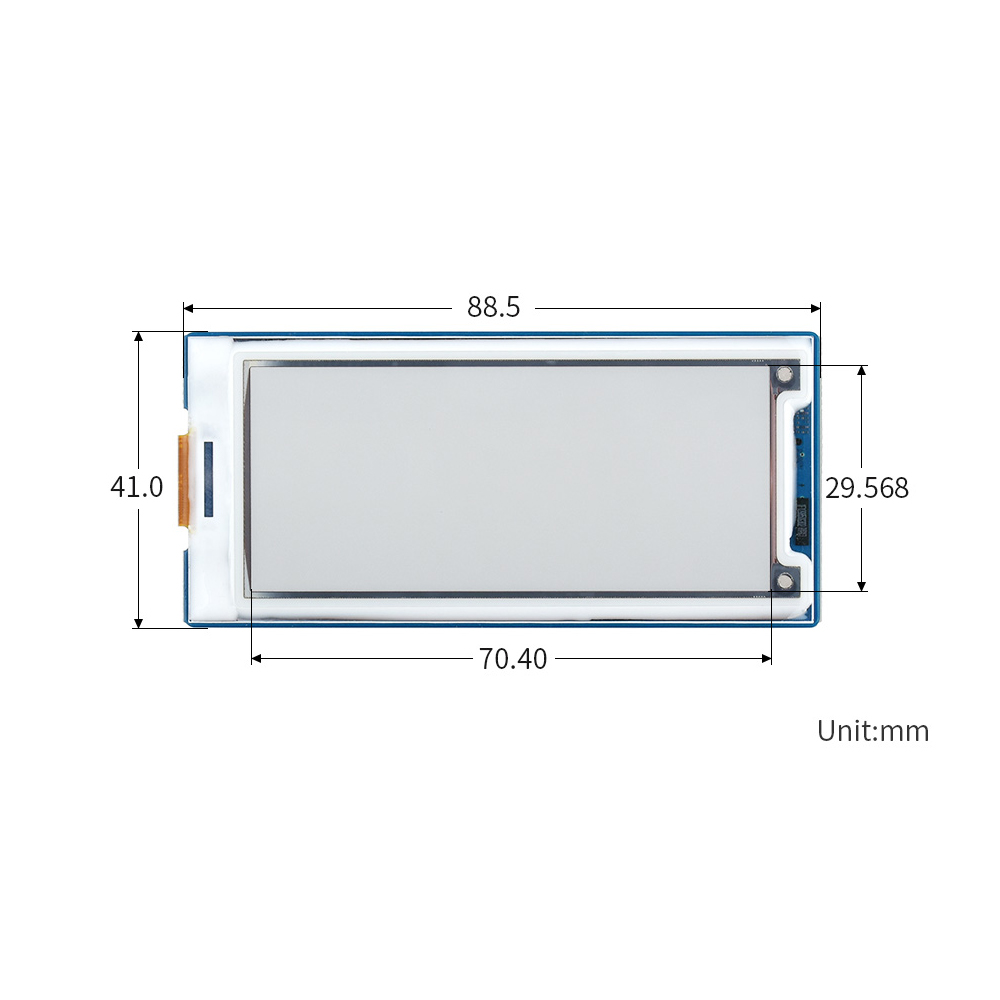

外形寸法 |
88.5 |
フルリフレッシュ時間 |
12秒 |
表示サイズ |
70.4 |
リフレッシュパワー |
<60mW (typ.) |
ドットピッチ |
0.176 |
スタンバイ電流 |
<0.01uA (almost none) |
解決 |
400 |
視野角 |
>170° |
電子ペーパー ディスプレイは、表示にマイクロカプセル電気泳動技術を利用しています。その原理は、電界が印加されると、透明な液体に浮遊した荷電粒子がマイクロカプセルの側面に移動し、従来の印刷紙と同じように、周囲の光を反射してマイクロカプセルが見えるようになるというものです。
電子ペーパー ディスプレイは、ランプの光や自然光の下で画像やテキストを鮮明に表示し、バックライトを必要とせず、最大約 180 の機能を備えています。
Raspberry Pi/STM32/Arduinoなどのコントローラボードで使用
VCC |
電源（3.3V / 5V入力） |
GND |
地面 |
から |
SPI MOSI ピン |
CLK |
SPI SCKピン |
CS |
SPI チップ選択、ローアクティブ |
直流 |
データ/コマンド選択 (データの場合は High、コマンドの場合は Low) |
RST |
外部リセット、ローアクティブ |
忙しい |
ビジーステータス出力端子 |
3.3V / 5V MCUと互換性あり
