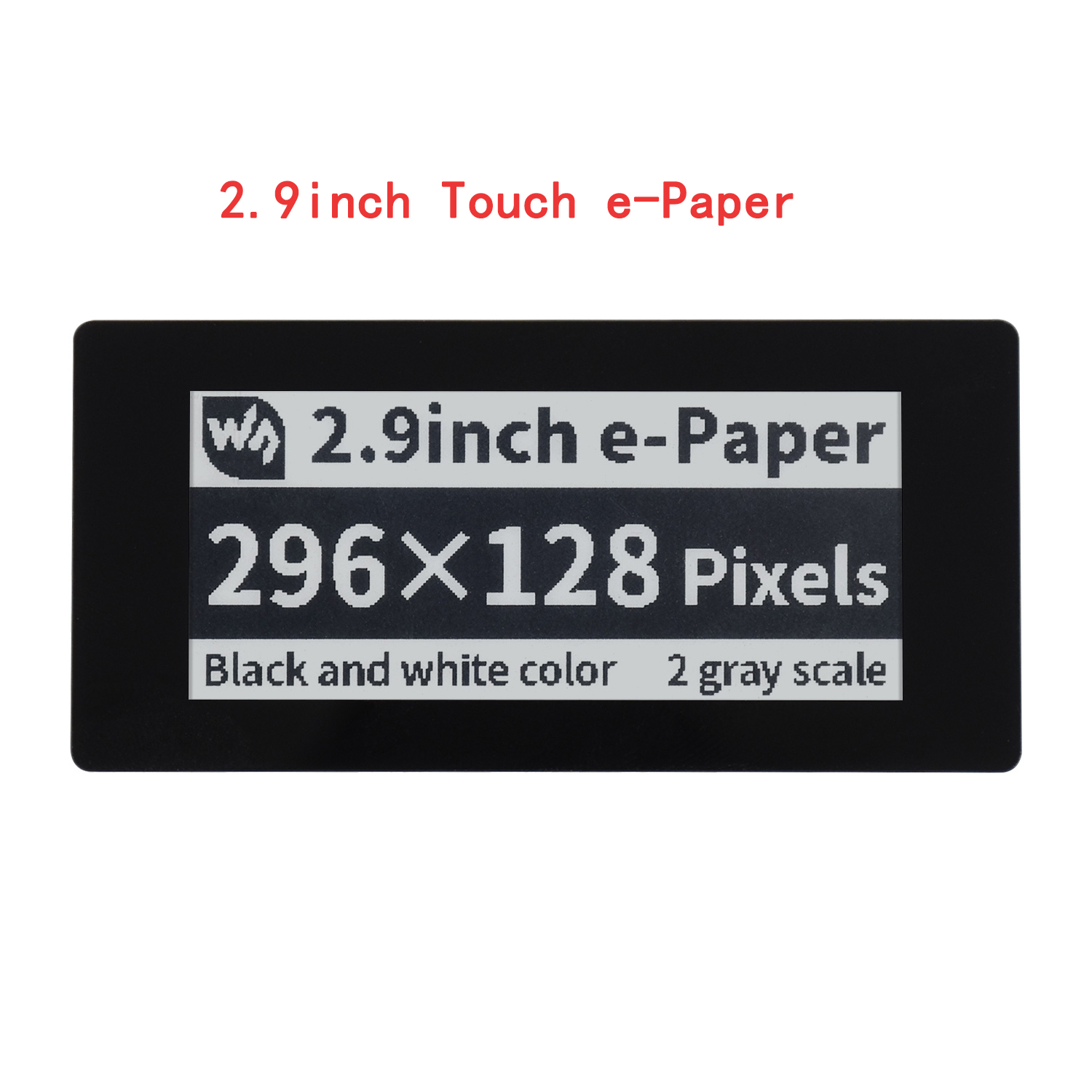

2.9 インチタッチスクリーン電子ペーパー E インク HATs RasPi RPI ラズベリーパイ 0 ゼロ 2 W 3B 3 モデル B 4 5 ディスプレイプロジェクトアクセサリー

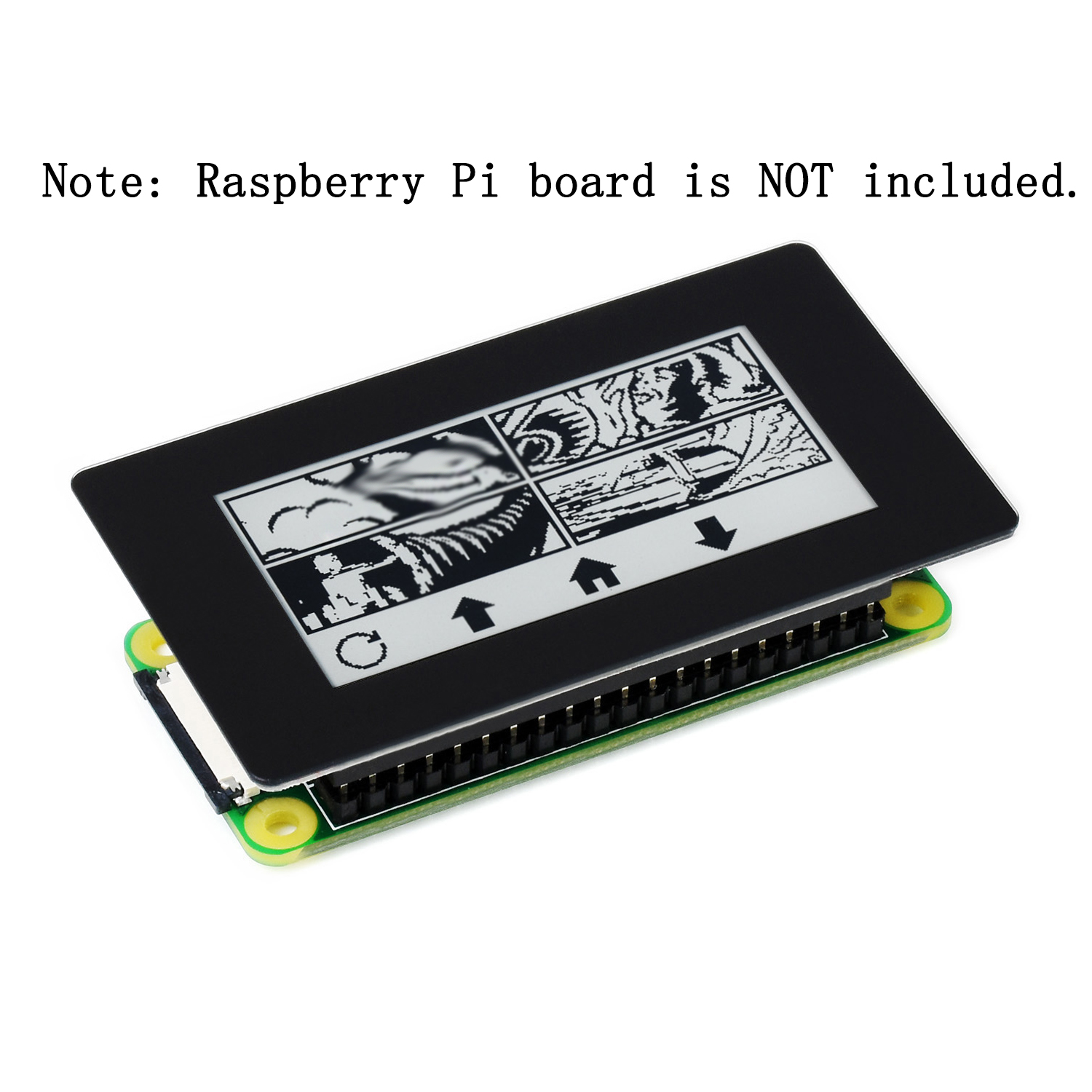

パッケージ内容 ：(Raspberry Pi ボードは含まれません。)

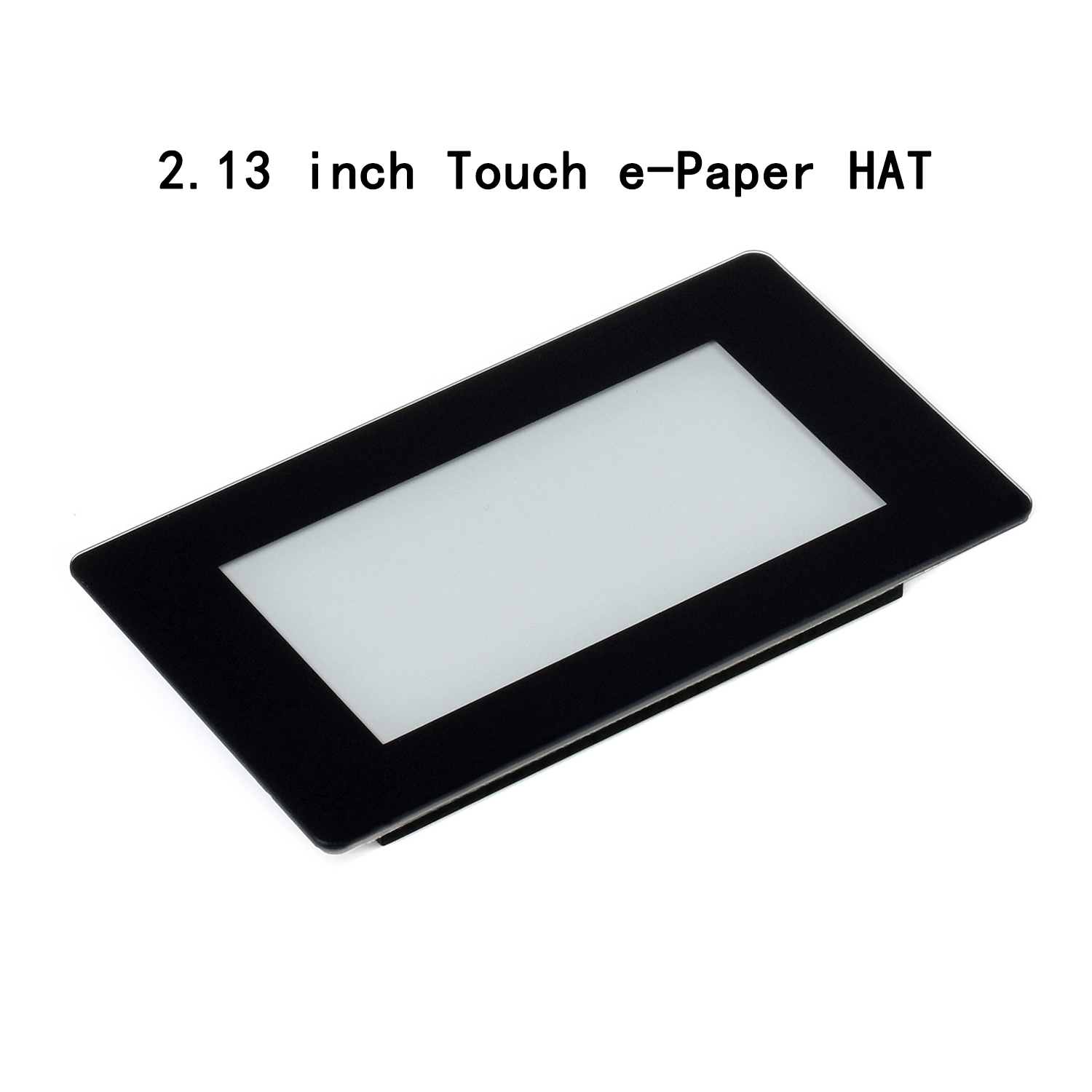

2.13インチ電子ペーパーHAT×1
WIki英語マニュアル：www.waveshare.com/wiki/2.13inch_Touch_e-Paper_HAT
部分リフレッシュのサポート、低消費電力、広視野角、紙のような効果
値札、棚ラベル、工業用器具などに最適です。
2.13
ユーザー定義のジェスチャーによるウェイクアップをサポート
バックライトなし、電源が切れても最後のコンテンツを長時間表示し続ける
超低消費電力、基本的に電力はリフレッシュのみに必要です
標準 Raspberry Pi 40PIN GPIO 拡張ヘッダー、Raspberry Pi シリーズボードをサポート
Arduino/STM32などのコントローラボードと接続するためのSPIインターフェース。
動作電圧 | 3.3V | グレースケール | 2 |
インタフェース | 3線式SPI、4線式SPI | 部分的なリフレッシュ時間 | 0.3秒 |
外形寸法 | 69.15×38.90mm | フルリフレッシュ時間 | 2秒 |
表示サイズ | 48.55×23.70mm | リフレッシュパワー | 26.4mW(代表値) |
ドットピッチ | 0.194×0.194mm | スタンバイ電流 | <0.01uA (almost none) |
解決 | 250×122ピクセル | 視野角 | >170° |
表示色 | 黒、白 | タッチポイント | 5 (最大) |

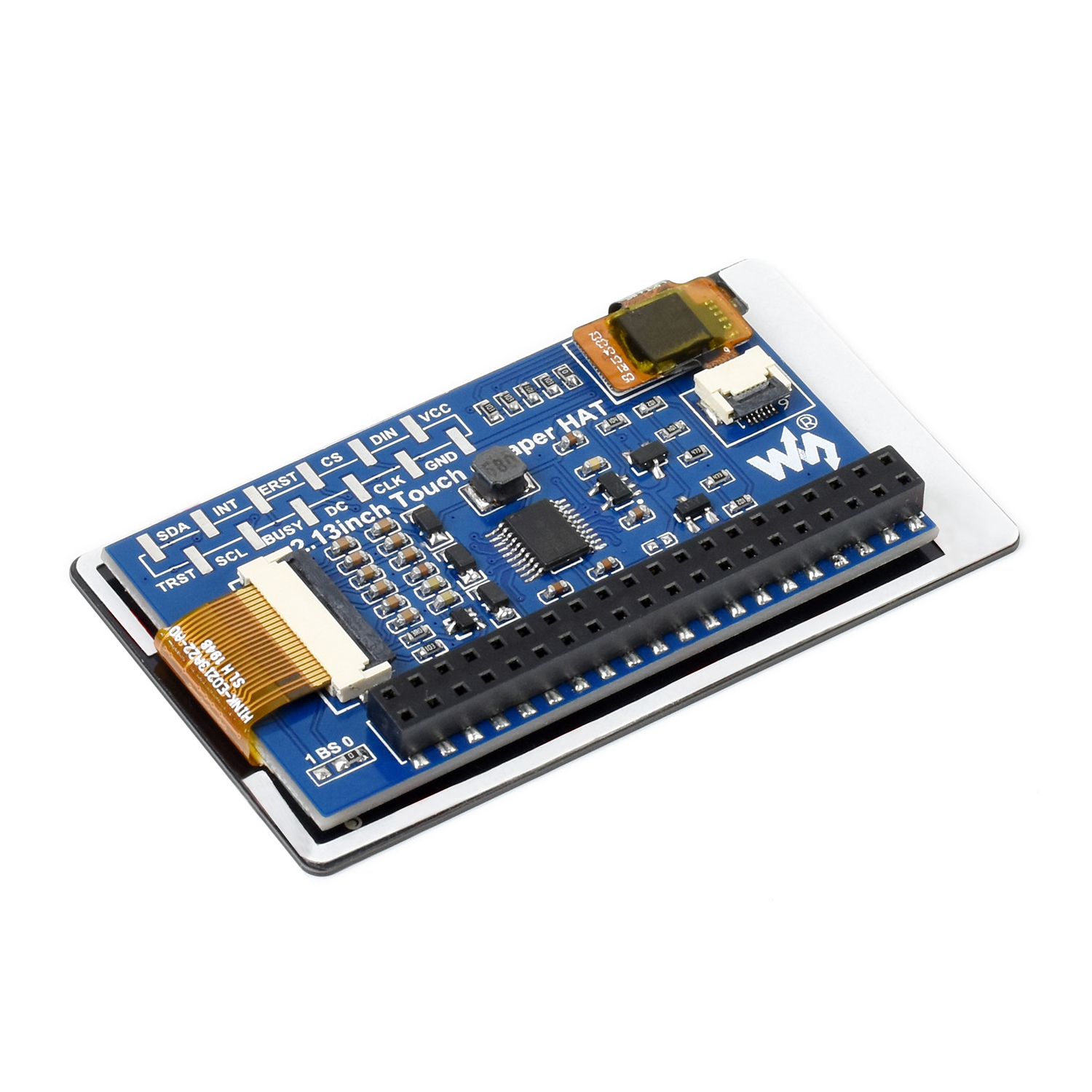

Raspberry Piシリーズボードと互換性あり
タッチパネル用はI2C、ディスプレイ用はSPI
VCC | 3.3V |
GND | GND |
から | SPI MOSI ピン |
CLK | SPI SCKピン |
CS | SPI チップ選択、ローアクティブ |
直流 | データ / コマンド選択 (データの場合は High、コマンドの場合は Low) |
初め | 外部リセット、ローアクティブ |
忙しい | ビジーステータス出力、ハイアクティブ |
INT | タッチコントローラー割り込み信号 |
SCL | タッチ コントローラー I2C クロック ピン |
SDA | タッチ コントローラー I2C データ ピン |
トレスト | タッチコントローラーリセット、ローアクティブ |
