7.5 インチ NFC 搭載電子ペーパー E インク電子ペーパー表示画面モジュールリーダーキット NFC 開発ボードプロジェクト Android IOS アプリ

(0 レビュー)

発送予定時間: 3 日々

により販売されています: 自社製品

価格:

$75.66 /Pc

量:

(4527 利用可能)

払い戻し:

売れ筋商品

説明レビュー

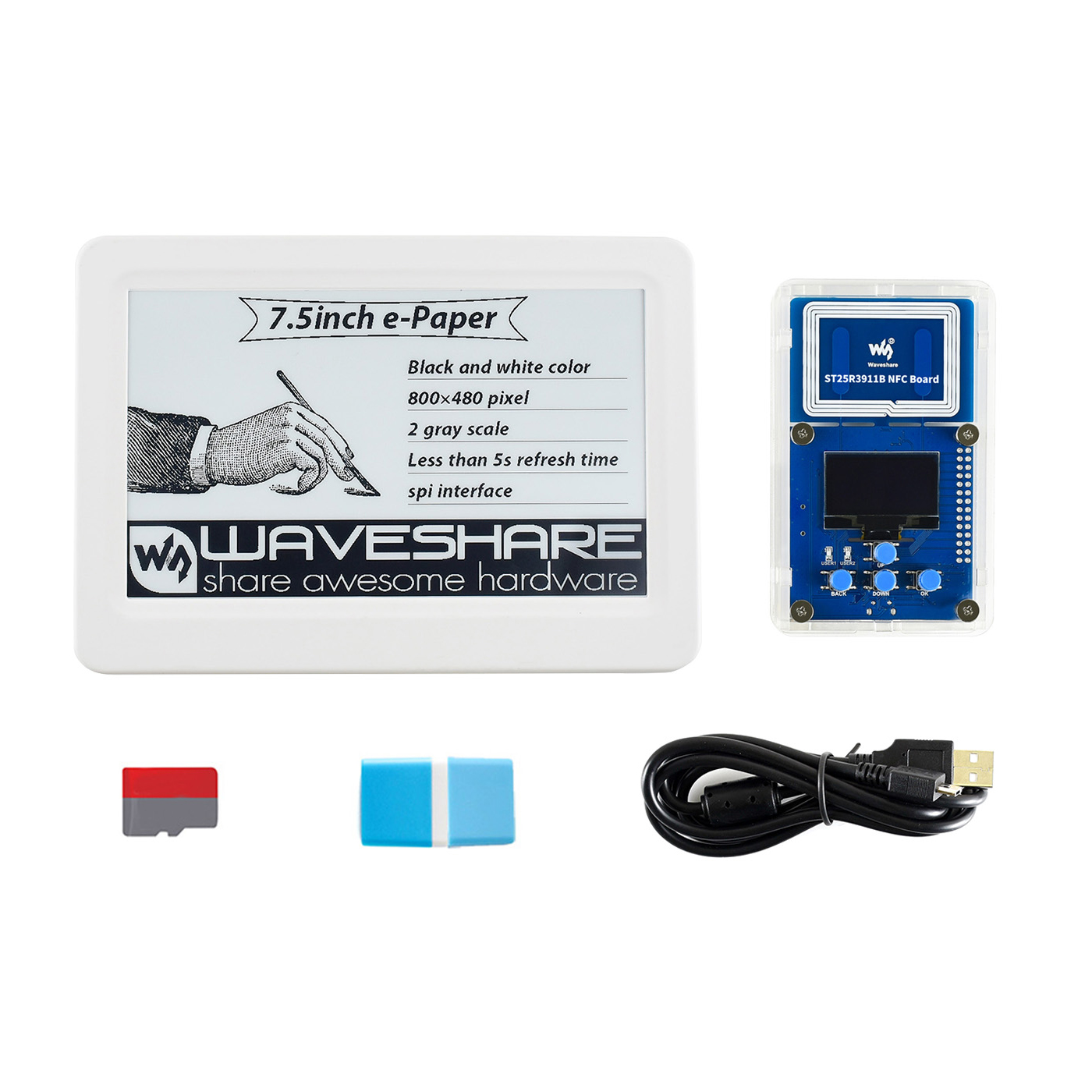

パッケージ内容：

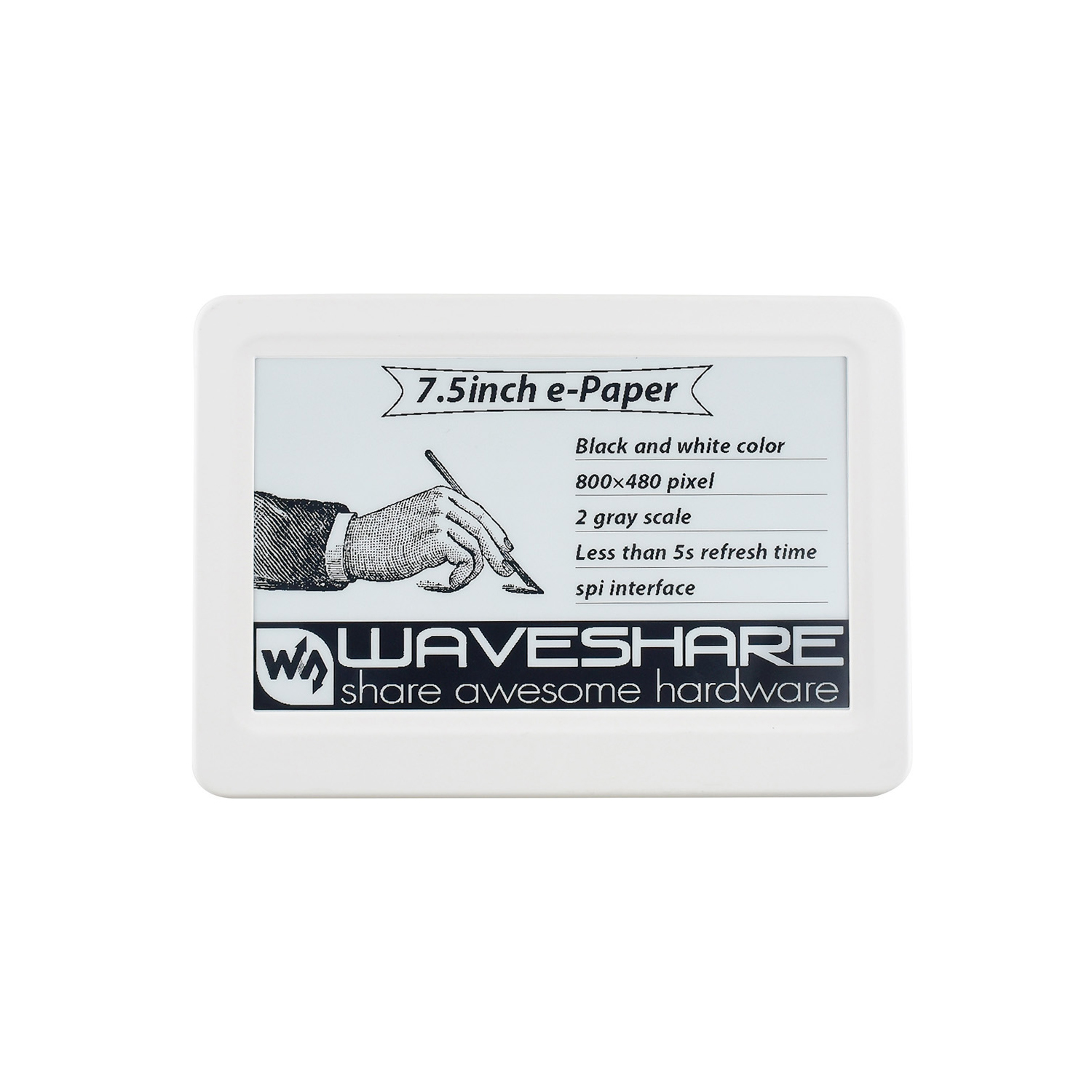

NFC 電子ペーパー評価キット7.5

7.5
NFC 搭載の電子ペーパー、NFC リーダー、マイクロ SD カード、および必須のアクセサリが付属
すぐに使える

7.5

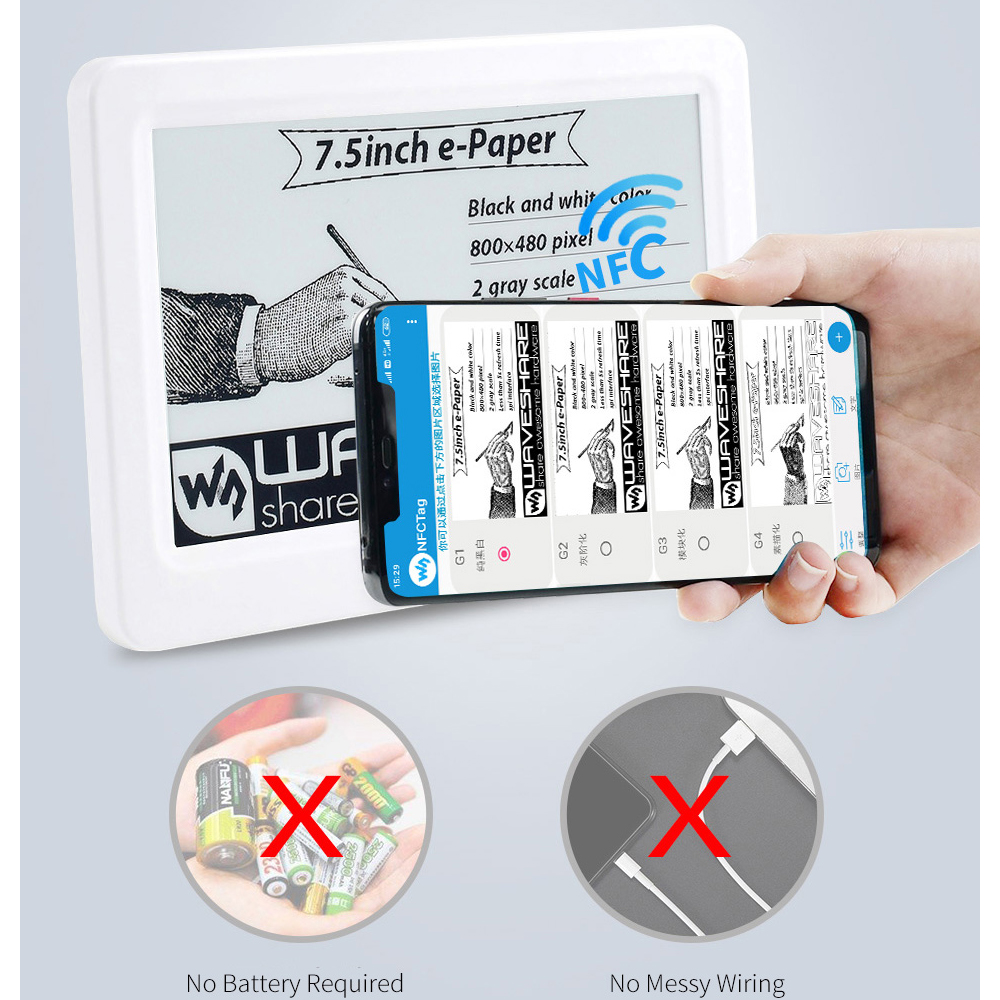

新しいパッシブNFCテクノロジーを採用
バッテリー不要、バッテリー寿命の問題も解消

ワイヤレス NFC によるディスプレイの更新

パッシブNFCソリューション、バッテリー不要、面倒な配線不要、安定した動作

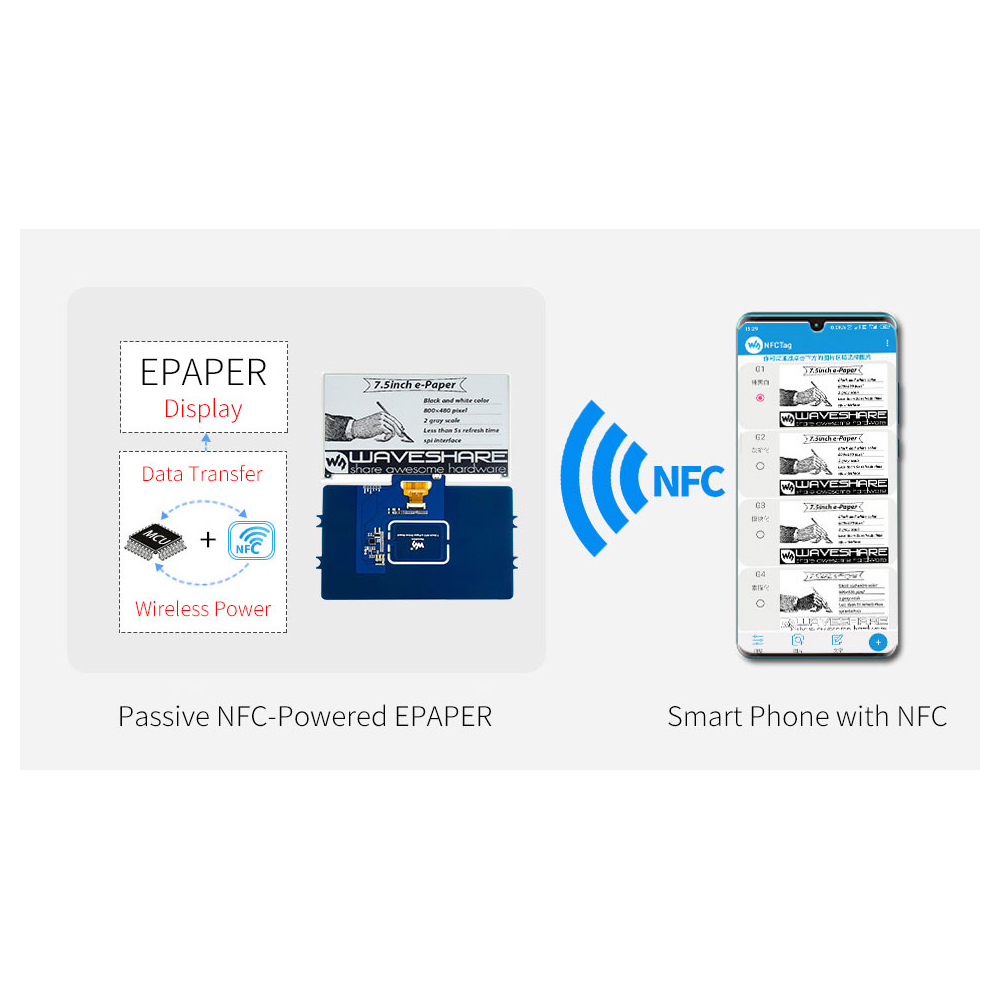

仕組み

表示内容を更新するには、
NFC機能を搭載したスマートフォンまたはNFCリーダーを使用して、
電子ペーパーに近いワイヤレス給電とデータ転送の両方を実現

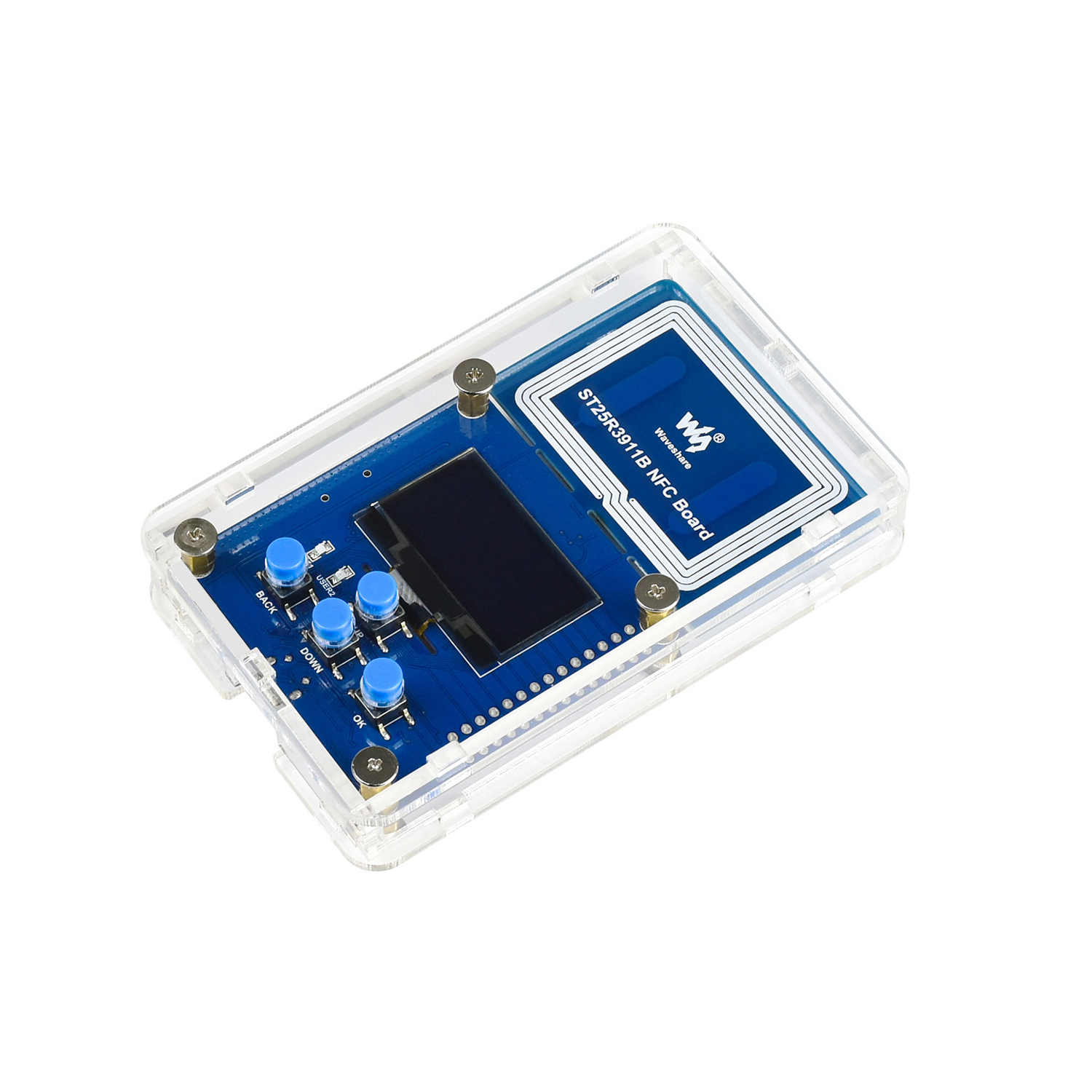

NFCボードの紹介

ST25R3911B NFCチップ、STM32F103Rコントローラ、
OLED ディスプレイ、ユーザーボタン、一般的に使用されるインターフェイス

STM32F103RBT6
- コア：ARM® 32 ビット Cortex™-M3
- 動作周波数:72MHz
- 動作電圧:2.0V-3.6V
- パッケージ：LQFP64
- 思い出:128kB フラッシュ、20kB SRAM
- 通信インターフェース:SPI x 2、USART x 3、I2C x 2、CAN x 1、USB x 1
- 広告2 x AD (12 ビット、16 チャンネルを共有)
ST25R3911B:NFC チップ、別名 AS3911B
23LC1024:SRAM、1Mビット
CP2102:USB TO UARTコンバータ、デバッグ用
SPX3819:3.3V電圧レギュレータ

1.3ブルーディスプレイ、128×64ピクセル、SH1106ドライバー
4x ユーザーボタン:
2x ユーザーインジケーター
MCU未使用ピン
USB TO UARTポート
マイクロSDスロット
SWDプログラミングインターフェース
NFC誘導コイル
UARTのピン構成
RXD: デフォルトで RXD2 に接続、0Ω 抵抗を介して RXD1 に変更可能
TXD: デフォルトでは TXD2 に接続されていますが、0Ω 抵抗を介して TXD1 に変更可能

リフレッシュ例

キットに含まれる ST25R3911B NFC ボードによりリフレッシュ

応用例

値札、資産/設備タグ、棚ラベル、会議名タグなどに適しています。

仕様
